KÄYTTÖOHJE LC45950 SIEMENS

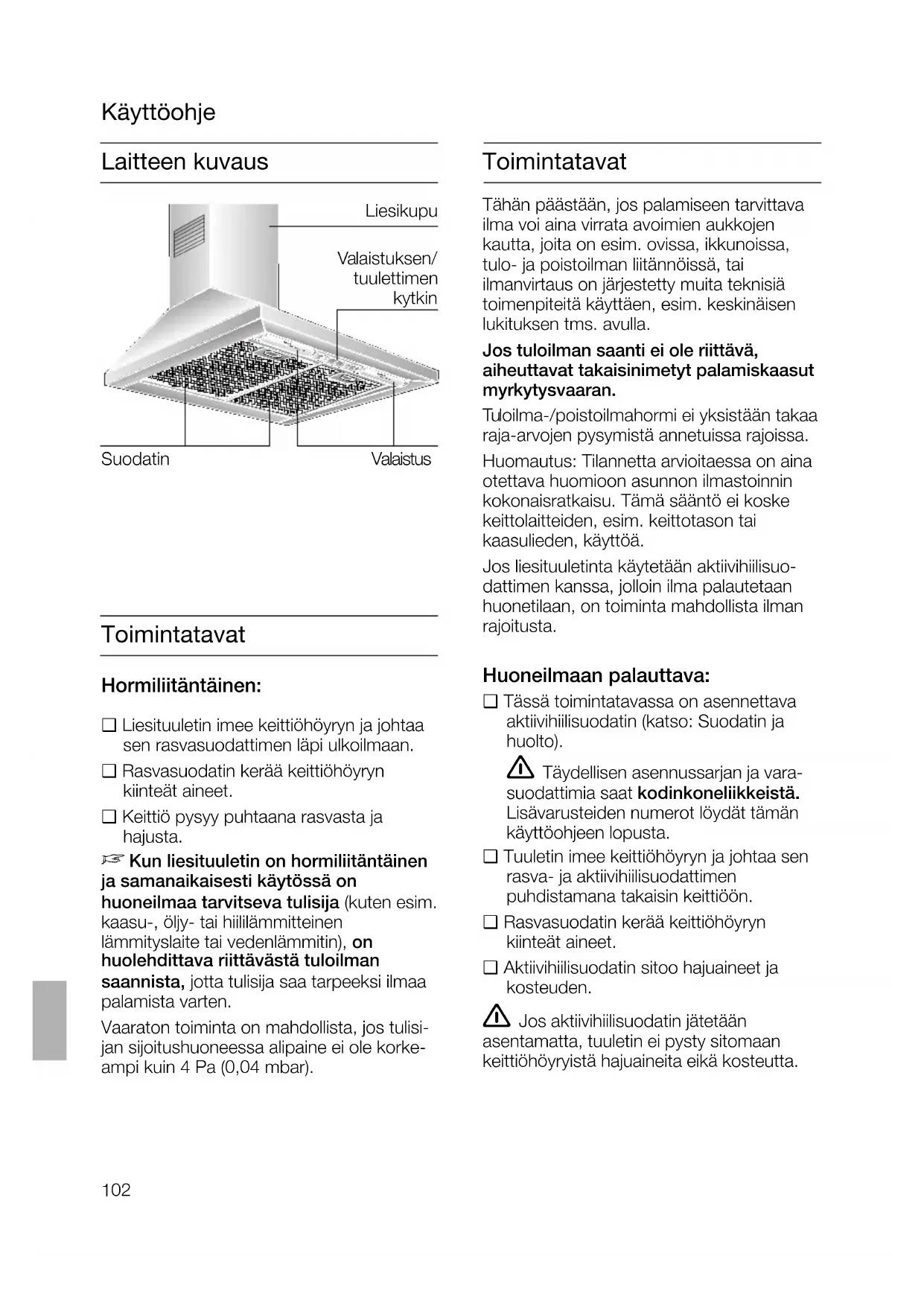

❑ Liesituuletin imee keittiöhöyryn ja johtaa

sen rasvasuodattimen läpi ulkoilmaan.

❑ Rasvasuodatin kerää keittiöhöyryn

❑ Keittiö pysyy puhtaana rasvasta ja

D Kun liesituuletin on hormiliitäntäinen

ja samanaikaisesti käytössä on

huoneilmaa tarvitseva tulisija (kuten esim.

kaasu-, öljy- tai hiililämmitteinen

lämmityslaite tai vedenlämmitin), on

huolehdittava riittävästä tuloilman

saannista, jotta tulisija saa tarpeeksi ilmaa

Vaaraton toiminta on mahdollista, jos tulisi-

jan sijoitushuoneessa alipaine ei ole korke-

ampi kuin 4 Pa (0,04 mbar).

Tähän päästään, jos palamiseen tarvittava

ilma voi aina virrata avoimien aukkojen

kautta, joita on esim. ovissa, ikkunoissa,

tulo- ja poistoilman liitännöissä, tai

ilmanvirtaus on järjestetty muita teknisiä

toimenpiteitä käyttäen, esim. keskinäisen

lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä,

aiheuttavat takaisinimetyt palamiskaasut

Tuloilma-/poistoilmahormi ei yksistään takaa

raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina

otettava huomioon asunnon ilmastoinnin

kokonaisratkaisu. Tämä sääntö ei koske

keittolaitteiden, esim. keittotason tai

kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihiilisuo-

dattimen kanssa, jolloin ilma palautetaan

huonetilaan, on toiminta mahdollista ilman

Huoneilmaan palauttava:

❑ Tässä toimintatavassa on asennettava

aktiivihiilisuodatin (katso: Suodatin ja

 Täydellisen asennussarjan ja vara-

suodattimia saat kodinkoneliikkeistä.

Lisävarusteiden numerot löydät tämän

käyttöohjeen lopusta.

❑ Tuuletin imee keittiöhöyryn ja johtaa sen

rasva- ja aktiivihiilisuodattimen

puhdistamana takaisin keittiöön.

❑ Rasvasuodatin kerää keittiöhöyryn

❑ Aktiivihiilisuodatin sitoo hajuaineet ja

 Jos aktiivihiilisuodatin jätetään

asentamatta, tuuletin ei pysty sitomaan

keittiöhöyryistä hajuaineita eikä kosteutta.103

Ennen ensimmäistä käyttöä Tärkeitä ohjeita:❑ Tämä käyttöohje on tarkoitettu eri mallille. Tästä johtuen on mahdollista,että kaikki tässä kuvatut ominaisuudet javarusteet eivät koske hankkimaasi laitetta.❑ Tämä liesituuletin vastaa sähkölaitteitakoskevia turvallisuusohjeita.Korjauksia saa suorittaa vain alan ammattimies.Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteenkäyttäjälle suuria vaaroja.Tärkeitä ohjeita:❑ Lue huolellisesti käyttöohjeet, ennen kuinkäytät uutta laitetta.Niissä on tärkeää turvallisuuteen ja käyttöön liittyvää tietoa sekä laitteen hoito-ohjeita.❑ Säilytä hyvin käyttö- ja asennusohjeet,jotta laitteen mahdollinen uusi omistajavoi tutustua niihin. Häiriöt Häiriön sattuessa tai jos sinulla on kysyttävää, soita asiakaspalveluun. (Katso asiakaspalvelupisteluettelo).Ilmoita soittaessasi: E-n:o FD Merkitse numerot ylläoleviin ruutuihin.Numerot löydät liesituulettimen sisäosantyyppikilvestä, kun suodatinritilä on irrotettu.  Älä kuumenna keittoalueita/-levyjä ilman keitto- tai paistoastiaa.  Liesituulettimen käyttö kiinteillä polttoaineilla (hiili, puu tai tms.) toimivien tulisijojen yläpuolella on sallittu vain varauksin (katso asennusohje).Kaasulla toimivat keittotasot / liedet  Paloturvallisuuden ja palovammojen ehkäisemisen vuoksi älä käytä kaikkia kaasulla toimivia keittoalueita samanaikaisesti maksimiteholla pidemmänaikaa (max. 15 minuuttia). Kun liesituuletin on asennettu kaasulla toimivan keittotason yläpuolelle, kytke liesituuletin maksimiteholle, jos käytät samanaikaisesti vähintään kolmea kaasullatoimivaa keittoaluetta.  Jos laite on vaurioitunut, sitä ei saa ottaa käyttöön.  Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies.  Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi.  Toimita pakkausmateriaali lajiteltuna asianmukaiseen keräyspisteeseen (katsoAsennusohje).  Tämä liesituuletin on tarkoitettu vain kotitalouskäyttöön.  Käytä liesituuletinta vain yhdessä paikoilleen asennettujen lamppujen kanssa.  Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi.  Liesituuletinta ei saa käyttää ilman rasvasuodatinta.  Ylikuumentuneet rasvat tai öljyt syttyvät helposti palamaan.Käytä siksi öljyä tai rasvaa ruoan, esim.ranskan perunoiden, valmistukseen vain valvonnan alaisena.  Älä suorita liekitystä liesituulettimen alla. Nousevat liekit aiheuttavat palovaaran ! rasvasuodattimessa.104

Liesituulettimen käyttö

Suodattimet ja huolto

Keittiöhöyryn rasvaisten osasten

keräämiseen käytetään metallisia

Suodattimet ovat vaikeasti syttyvää metallia.

Syttymisvaara kasvaa, kun rasva kyllästää

suodatinta; liesituulettimen toiminta saattaa

Kun vaihdat metallisen rasvasuodattimen

ajoissa, vältyt palovaaralta, jonka

friteeraamisen tai voimakkaan paistamisen

yhteydessä syntyvä kuumuus voi aiheuttaa.

Metallisen rasvasuodattimen puhdistus:

❑ Normaalin toiminnan yhteydessä

(1 – 2 tuntia päivittäin) on metallinen

rasvasuodatin puhdistettava 8 – 10 viikon

❑ Voit pestä suodattimen astianpesu-

koneessa. Suodattimen väri saattaa

tällöin hieman muuttua.

Voimakkaasti kyllästynyttä metallista

rasvasuodatinta ei saa pestä yhdessä

❑ Kun puhdistat suodattimen käsin, anna

sen ensin liota kuumassa pesuliuoksessa.

Puhdista sitten suodatin harjaamalla,

huuhtele hyvin ja anna valua kuivaksi.

 Näin keittiöhöyry poistuu

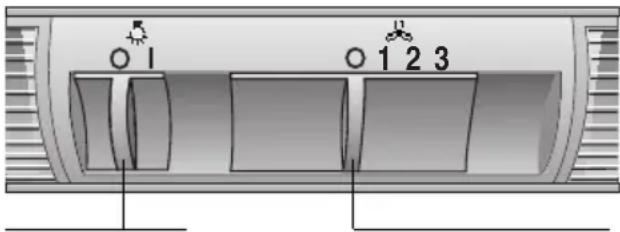

❑ Käynnistä tuuletin

alkaessasi valmistaa ruokaa.

❑ Kytke tuuletin toiminnasta vasta

muutaman minuutin jälkeen lopetettuasi

❑ Työnnä oikeanpuoleinen liukukytkin

haluamasi tuuletustehon kohdalle.

Kytkeminen toiminnasta:

❑ Työnnä oikeanpuoleinen liukukytkin

takaisin asentoon 0.

❑ Voit käyttää valaisinta milloin tahansa,

myös kun tuuletin ei ole toiminnassa.

Suodattimet ja huolto

Metallisen rasvasuodattimen irrotus ja

1. Paina rasvasuodattimien lukitsinta nuolen

suuntaan ja irrota suodattimet.

3. Kiinnitä rasvasuodattimet (katso

Metallisten rasvasuodattimien irrotus ja

Irrotus tapahtuu päinvastaisessa

Aktiivihiilisuodattimien vaihto:

❑ Normaalikäytössä (1-2 tuntia päivittäin)

aktiivihiilisuodattimet tulisi vaihtaa noin

❑ Aktiivihiilisuodattimia saat alan liikkeistä

(katso lisävarusteet).

❑ Käytä ainoastaan alkuperäisiä

Ne takaavat parhaan mahdollisen

Käytöstä poistettujen

aktiivihiilisuodattimien hävittäminen:

❑ Aktiivihiilisuodattimissa ei ole haitallisia

aineita. Ne voi hävittää yhdessä muiden

kotitalousjätteiden kanssa.

2. Puhdista rasvasuodattimet.

3. Kiinnitä puhtaat suodattimet takaisin

1. Irrota rasvasuodattimet (katso metallisten

rasvasuodattimien irrotus ja kiinnitys).

2. Aseta liesituulettimen moottorin oikealle

ja vasemmalle puolelle aktiivihiilisuodatin

ja kierrä suodatinta, niin että se lukkiutuu

Keittiöhöyryn rasvaisten osasten

keräämiseen käytetään metallisia

Syttymisvaara kasvaa, kun rasva kyllästää

suodatinta; liesituulettimen toiminta saattaa

Kun vaihdat aktiivihiilisuodattimen säännölli-

sesti, vältyt palovaaralta, jonka friteeraami-

sen tai voimakkaan paistamisen yhteydessä

syntyvä kuumuus saattaa aiheuttaa.106

1. Kytke liesituuletin pois päältä ja irrota

sähköverkosta vetämällä verkkopistoke

pistorasiasta tai katkaisemalla virta

2. Irrota rasvasuodattimet

(katso Suodattimet ja huolto).

3. Irrota lampun suojus yläkautta

4. Vaihda lamppu (tavallinen hehkulamppu

max. 40 W, kanta E14).

5. Kiinnitä lampun suojus takaisin

6. Kiinnitä rasvasuodattimet takaisin

7. Kytke liesituuletin verkkovirtaan

panemalla pistoke pistorasiaan tai

kytkemällä virta sulakkeesta.

Irrota liesituuletin sähköverkosta joko

vetämällä pistoke pistorasiasta tai

katkaisemalla virta sulakkeesta.

❑ Puhdista rasvasuodattimien puhdistuk-

sen yhteydessä puhdistettavissa olevat

rungon osat niihin kertyneestä liasta.

Näin ehkäistään syttymisvaara ja toiminta

pysyy parhaana mahdollisena.

❑ Pese liesituuletin kuumalla

pesuaineliuoksella tai miedolla ikkunan-

❑ Älä raaputa kuivaa likaa pois, vaan liota

se irti kostealla liinalla.

❑ Älä käytä hankaavia puhdistusaineita tai

❑ Huom.!: Älä puhdista muovipintoja

alkoholilla (spriillä), niihin voi jäädä

Varo! Huolehdi keittiön riittävästä

tuuletuksesta, ei avotulta.

 Puhdista liukukytkin ainoastaan

pehmeällä, kostealla pyyhkeellä pyyhkimällä

Älä käytä teräksen puhdistusaineita

liukukytkimen puhdistamiseen.

❑ Käytä mietoa ruostumattoman teräksen

puhdistusainetta, joka ei hankaa.

❑ Puhdista vain hiontasuunnassa.

 Älä puhdista teräspintoja hankaavilla

sienillä äläkä hiekka-, sooda, happo- tai

klooripitoisilla pesuaineilla!

Alumiini- ja muovipinnat:

❑ Käytä pehmeää ikkuna- tai

mikrokuituliinaa, josta ei irtoa nukkaa.

❑ Älä käytä kuivia pyyhinliinoja.

❑ Käytä mietoa ikkunanpesuainetta

❑ Älä käytä syövyttäviä, happo- tai

emäspitoisia puhdistusaineita.

❑ Älä käytä hankaavia

puhdistusmenetelmiä.107

Kaasulla toimivia keittotasoja ja liesiä

koskevia lisäohjeita:

 Noudata kaasulla toimivien

keittotasojen asennuksessa maakohtaisia

lakisääteisiä määräyksiä (esim. Saksassa:

Tekniset määräykset kaasuasennuksista

 Noudata voimassaolevia asennus-

määräyksiä ja kaasulaitteiden valmistajien

 Asenna liesituuletin siten, että ainoa-

staan sen toisella puolella on korkea kaappi

tai seinä. Vähimmäisetäisyyys 50 mm.

 Kaasulla toimivat keittoalueet:

keittotason pinnan ja liesituulettimen välillä

tulee olla tilaa vähintään: 650 mm, kuva 1.

 Käytöstä poistetut laitteet voidaan

käyttää hyväksi toimittamalla ne

kierrätykseen, jolloin niistä saadaan

raaka-aineita uusiokäyttöön.

Tee käytöstä poistettu laite käyttökelvotto-

maksi ennen hävittämistä.

 Kuljetussyistä uusi liesituulettimesi on

pakattu sitä suojaavaan pakkaukseen.

Kaikki pakkauksessa käytetyt materiaalit

ovat ympäristöystävällisiä ja ne voidaan

kierrättää. Suojele ympäristöä hävittämällä

pakkausmateriaali ympäristöystävällisesti.

Myyntiliike tai kunnan tai kaupungin

jätehuoltoasioista vastaavat henkilöt

antavat neuvoja paikallisesta jätehuollosta.

 Liesituuletinta voi käyttää hormiliitäntäi-

senä ja huoneilmaan palauttavana.

 Asenna liesituuletin aina keittotason

keskikohdan yläpuolelle.

 Sähkölieden keittotason ja liesituuletti-

men välisen etäisyyden tulee olla vähintään:

 Liesituulettimen asennus on sallittu

esim. kipinöinnistä aiheutuvan palovaaran

vuoksi kiinteillä polttoaineilla toimivien

liesien yläpuolelle vain, jos liesi on

varustettu suljetulla kiinteällä kannella ja

jos noudatetaan maakohtaisia määräyksiä.

Tämä rajoitus ei koske kaasuliesiä eikä

 Mitä pienempi liesituulettimen ja

keittotason välinen etäisyys on, sitä

suurempi on mahdollisuus, että ylös

kohoava vesihöyry muodostaa pisaroita

liesituulettimen alaosaan.108

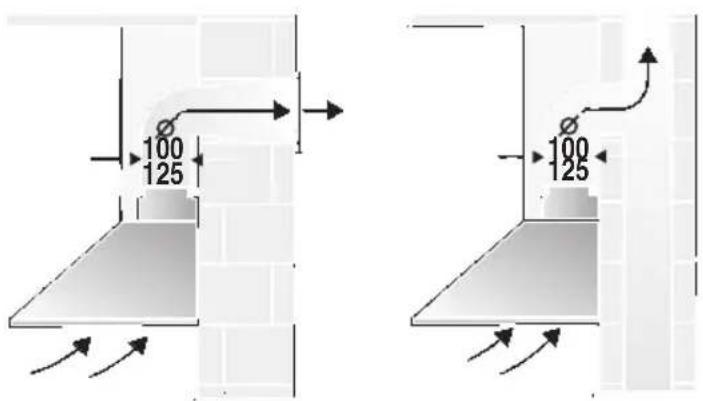

Toiminta hormiliitäntäisenä

Poistoilma johdetaan ylös ilmanvaihto-

D Poistoilmaa ei saa johtaa toiminnassa

olevan savu- tai ilmanvaihtohormiin (esim.

tulisijojen ilmanvaihtohormit).

Kun poistoilma johdetaan ulos, on

noudatettava maakohtaisia lakisääteisiä

Mikäli poistoilma johdetaan käyttämät-

tömänä olevaan savu- tai ilmanvaihto-

hormiin, siihen on saatava lupa paikallisilta

D Kun liesituuletin on hormiliitäntäinen

ja samanaikaisesti käytössä on

huoneilmaa tarvitseva tulisija (kuten

esim. kaasu-, öljy- tai hiililämmitteinen

lämmityslaite tai vedenlämmitin), on

huolehdittava riittävästä tuloilman

saannista, jotta tulisija saa tarpeeksi ilmaa

Vaaraton toiminta on mahdollista, jos

tulisijan sijoitushuoneessa alipaine ei ole

korkeampi kuin 4 Pa (0,04 mbar).

Tähän päästään, jos palamiseen tarvittava

ilma voi aina virrata avoimien aukkojen

kautta, joita on esim. ovissa, ikkunoissa,

tulo- ja poistoilman liitännöissä, tai

ilmanvirtaus on järjestetty muita teknisiä

toimenpiteitä käyttäen, esim. keskinäisen

lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä,

aiheuttavat takaisinimetyt palamiskaasut

Tuloilma-/poistoilmahormi ei yksistään

takaa raja-arvojen pysymistä annetuissa

Huomautus: Tilannetta arvioitaessa on aina

otettava huomioon asunnon ilmastoinnin

kokonaisratkaisu. Tämä sääntö ei koske

keittolaitteiden, esim. keittotason tai kaasu-

Jos liesituuletinta käytetään aktiivihiilisuo-

dattimen kanssa, jolloin ilma palautetaan

huonetilaan, on toiminta mahdollista ilman

Jos poistoilma johdetaan ulos

ulkoseinän läpi, on syytä käyttää

teleskooppiliitosta.

❑ Litteiden kanavien sisäpinta-alan

tulee olla yhtä suuri kuin pyöreiden

putkien sisäpinta-ala.

Niissä ei saa olla jyrkkiä käännöksiä.

❑ Jos putken halkaisija on erilainen:

käytä tiivistenauhaa.

❑ Hormiliitännässä on huolehdittava

riittävän tuloilman saannista.

Poistoilmaputken liitäntä l 125 mm:

❑ Kiinnitä poistoilmaputki suoraan

Poistoilmaputken liitäntä l 100 mm:

❑ Kiinnitä supistuskappale (toimituksen

mukana tai saatavissa alan liikkeistä)

asennuskaulukseen ja kiinnitä tähän

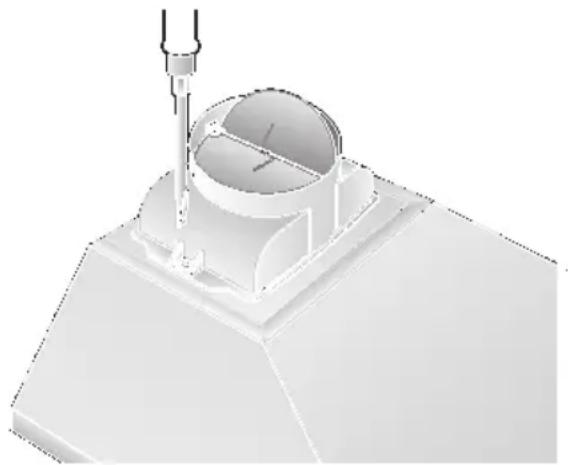

Hormiliitännässä on syytä asentaa

sulkuläppä, jos sitä ei ole poistoputkessa.

Jos sulkuläppä ei kuulu laitteen toimituk-

seen, niin niitä on saatavissa alan liikkeistä.

❑ Kiinnitä sulkuläppä asennuskaulukseen.

 Molempia läppiä pitää pystyä

liikuttamaan hieman joustaen ylöspäin.

Jos poistoilma johdetaan ulos

ulkoseinän läpi, on syytä käyttää

teleskooppiliitosta.

Liesituulettimen paras mahdollinen

❑ Lyhyt sileä poistopukti.

❑ Mahdollisimman vähän mutkia.

❑ Halkaisijaltaan isot putket ja loivat

Jos käytetään pitkiä, karkeapintaisia

poistoilmaputkia, paljon mutkia tai

halkaisijaltaan pieniä putkia, ei

tuulettimen teho ole enää

optimaalinen ja samalla melu

sisähalkaisija 125 mm, vähintään

kuitenkin 100 mm.110

Liesituulettimen saa liittää vain

määräysten mukaisesti asennettuun

suojakosketinpistorasiaan.

Sijoita suojakosketinpistorasia heti

hormisuojuksen taakse mikäli mahdollista.

Sähkötiedot löytyvät laitteen sisäosan

tyyppikilvestä kun suodatinkehys on

 Korjaustöiden ajaksi liesituuletin on

irrotettava sähköverkosta.

Liitäntäjohdon pituus: 1,30 m.

Kun liitäntä on kiinteä:

Liesituulettimen liitännän saa tehdä

ainoastaan paikallisen sähkölaitoksen

valtuuttama sähköasentaja.

Asennuspaikassa on oltava katkaisija,

jonka kosketinväli on yli 3 mm ja joka

katkaisee virran kaikkinapaisesti. Tällaisia

katkaisijoita ovat LS-katkaisijat ja releet.

 Jos liesituulettimen liitäntäjohto vioittuu,

sen saa vaihtaa vain valmistaja tai

valtuutettu huoltoliike tai huoltomies

vahinkojen välttämiseksi.

Tämä liesituuletin vastaa EU:n

häiriönpoistomääräyksiä.

Toiminta huoneilmaan palauttavana

 Täydellisen asennussarjan ja

varasuodattimia saat kodinkoneliikkeistä.

Lisävarusteiden numerot löydät tämän

käyttöohjeen lopusta.

Seinän esivalmistelut

❑ Seinän tulee olla tasainen ja pystysuora.

❑ Huolehdi, että tulpat on kiinnitetty

Oikeudet muutoksiin teknisen kehityksen puitteissa

Liesituuletin on tarkoitettu asennettavaksi

1. Irrota rasvasuodattimet

2. Merkitse seinään keskiviiva katosta

liesituulettimen alareunaan.

3. Merkitse seinään ruuvien paikat

asennusmallin avulla.

 Ota huomioon, että keittotason ja

liesituulettimen välillä tulee olla tilaa

vähintään 550 mm (sähköliedet) tai

650 mm (kaasuliedet). Asennusmallin ala-

reuna vastaa liesituulettimen alareunaa.

4. Poraa 5 reikää liesituuletinta varten ja

4 reikää hormisuojusten kulmarautoja

varten (l 8 mm) ja paina tulpat reikiin

Ohje: Ota huomioon mahdollisesti

kiinnitettävät lisävarusteet.

5. Kiinnitä ruuveilla 2 kulmarautaa

hormisuojuksia varten ylös ja alas.

6. Kierrä kiinni keskimmäinen ruuvi (ilman

aluslevyä) niin, että ruuvin kannan ja

seinän välillä on tilaa n. 5 mm. Ruuvia

käytetään asennusapuna liesituulettimen

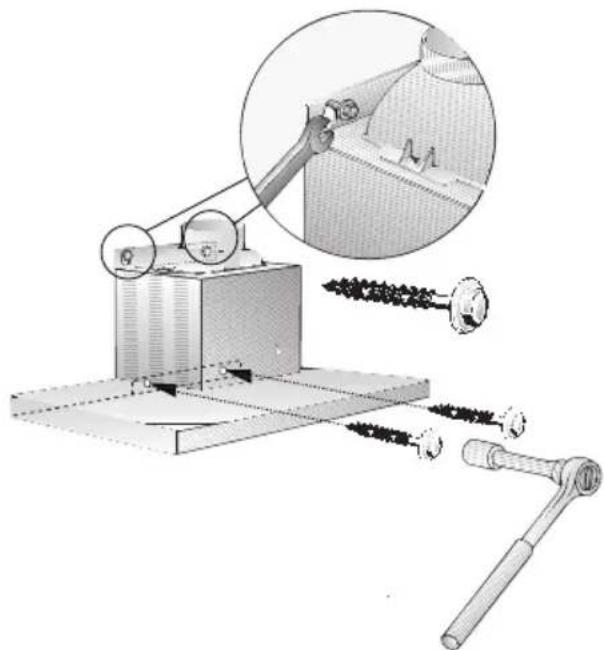

7. Ripusta liesituuletin ruuvien varaan.

08. Kierrä kiinni muut 4 ruuvia aluslevyjä

 Suorista liesituuletinkupu ennen 4

ruuvin kiristämistä.

❑ Irrota suojakalvo kummastakin

 Varo vaurioittamasta arkoja pintoja.

12. Kiinnitä ylempi hormisuojus sivusta

kulmarautaan 2 lyhyellä ruuvilla.

09. Tee putkiliitäntä.

10. Tee sähköliitäntä.

13. Aseta alempi hormisuojus

liesituulettimen päälle ja kiinnitä

alakautta liesituulettimeen 2 pitkällä

 Varo, ettei pinta naarmuunnu

paikoilleen työnnettäessä, aseta esim.

asennusmalli alemman hormisuojuksen

reunan päälle suojaksi.

Kiinnitä sen jälkeen hormisuojus sivusta

kulmarautaan 2 lyhyellä ruuvilla.

 Suorista hormisuojus ennen

ruuvien kiristämistä.

14. Kiinnitä rasvasuodattimet takaisin

paikoilleen (katso Käyttöohje).
