BRUKSANVISNING LC45950 SIEMENS

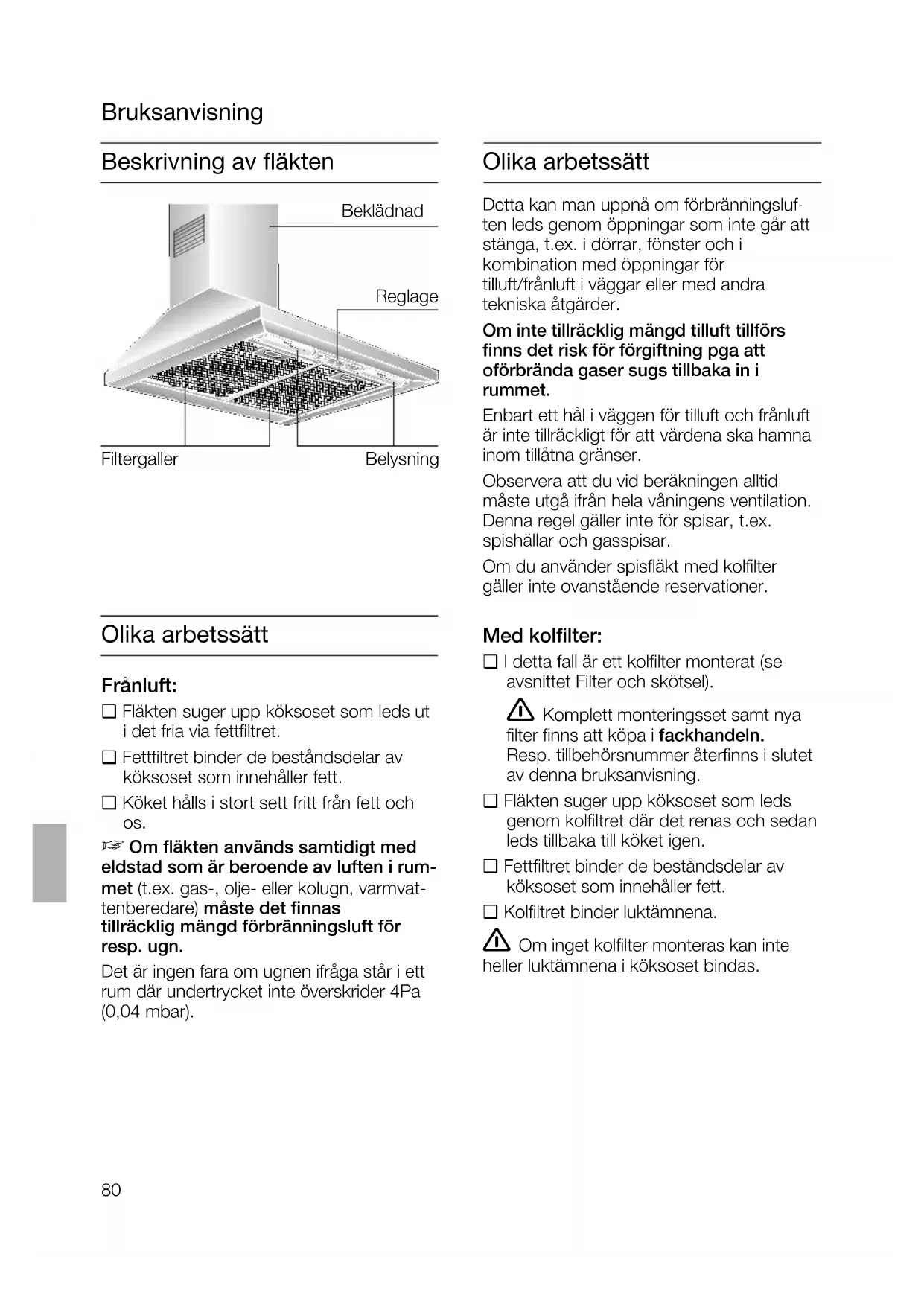

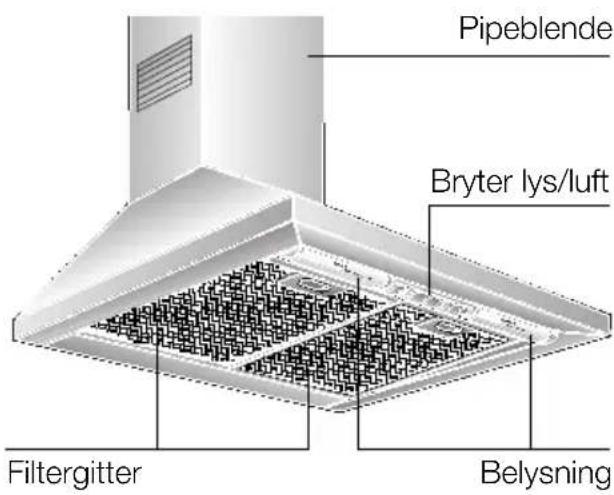

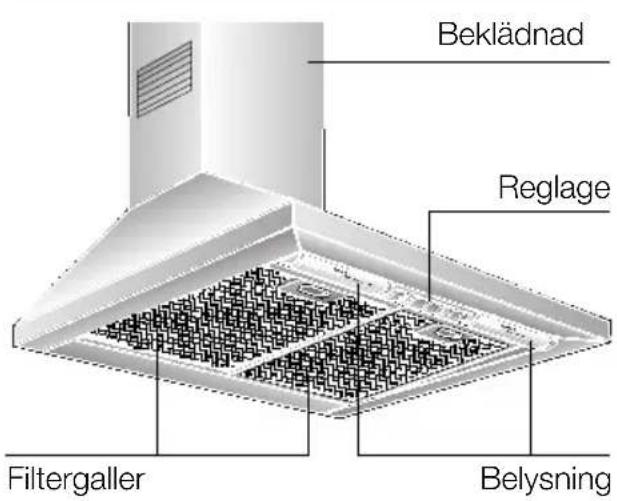

Beskrivning av fläkten

❑ Fläkten suger upp köksoset som leds ut

i det fria via fettfiltret.

❑ Fettfiltret binder de beståndsdelar av

köksoset som innehåller fett.

❑ Köket hålls i stort sett fritt från fett och

D Om fläkten används samtidigt med

eldstad som är beroende av luften i rum-

met (t.ex. gas-, olje- eller kolugn, varmvat-

tenberedare) måste det finnas

tillräcklig mängd förbränningsluft för

Det är ingen fara om ugnen ifråga står i ett

rum där undertrycket inte överskrider 4Pa

Detta kan man uppnå om förbränningsluf-

ten leds genom öppningar som inte går att

stänga, t.ex. i dörrar, fönster och i

kombination med öppningar för

tilluft/frånluft i väggar eller med andra

Om inte tillräcklig mängd tilluft tillförs

finns det risk för förgiftning pga att

oförbrända gaser sugs tillbaka in i

Enbart ett hål i väggen för tilluft och frånluft

är inte tillräckligt för att värdena ska hamna

inom tillåtna gränser.

Observera att du vid beräkningen alltid

måste utgå ifrån hela våningens ventilation.

Denna regel gäller inte för spisar, t.ex.

spishällar och gasspisar.

Om du använder spisfläkt med kolfilter

gäller inte ovanstående reservationer.

❑ I detta fall är ett kolfilter monterat (se

avsnittet Filter och skötsel).

 Komplett monteringsset samt nya

filter finns att köpa i fackhandeln.

Resp. tillbehörsnummer återfinns i slutet

av denna bruksanvisning.

❑ Fläkten suger upp köksoset som leds

genom kolfiltret där det renas och sedan

leds tillbaka till köket igen.

❑ Fettfiltret binder de beståndsdelar av

köksoset som innehåller fett.

❑ Kolfiltret binder luktämnena.

 Om inget kolfilter monteras kan inte

heller luktämnena i köksoset bindas.Före första användningen

Obs! ❑ Denna bruksanvisning gäller för flera olika varianter av ugnen. Därför kan dettänkas att här finns beskrivningar avutrustning och funktioner som inte finnspå just din ugn.❑ Denna spisfläkt är godkänd enligt gällande bestämmelser.Reparationer får endast utföras avfackman.Reparationer som inte utförts på ettsakkunnigt sätt kan innebära stor faraför användaren. Obs! ❑ Läs noga igenom hela bruksanvisningeninnan ugnen används första gången. Här finns viktig information om säkerhet,användning, skötsel och vård.❑ Spara bruks- och monteringsanvisningentill den som ev. övertar ugnen efter dig. Råd vid fel Ta kontakt med en serviceverkstad vid ev.frågor eller vid fel på fläkten. (Förteckning över serviceverkstäder bifogas.)Uppge uppgifterna nedan vid kontakt medserviceverkstad: E-nr. FD Fyll i uppgifterna från typskylten redan nu ifältet ovan. Om du tar ut fettfiltren synstypskylten inuti fläkten.  Gasspisens lågor måste vara helt täckta av tillagningskärlen.  Spisfläkten får bara under vissa omständigheter installeras över eldstad somdrivs med fast bränsle (kol, trä o.dyl.).(Se närmare anvisningar i monterings-anvisningen.)Gashällar / gasspisar  Ha inte alla gasplattor på samtidigt under en längre tid (max. 15 minuter) i högsta läge eftersom det då finns risk förbrännskador om man råkar röra vid fläktenshölje resp. kan fläkten skadas. Om tre ellerflera gasplattor samtidigt är påslagna måstefläkten ställas in på maxläge.  Ugnen får inte användas om den är skadad.  Installation och idriftsättande får endast utföras av fackman.  Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller service eller av annan fackman. Detta för attundvika fara.  Se till att förpackningsmaterialet tas om hand på ett för miljön rätt sätt (se monteringsanvisningen).  Denna fläkt är endast avsedd användas i ett normalt hushåll.  Använd aldrig fläkten utan att lamporna sitter iskruvade.  Defekta lampor bör genast bytas. Detta för att undvika att resterande lamporblir överbelastade.  Använd aldrig spisfläkten utan fettfilter.

 Överhettat matfett och olja kan lätt självantändas.Håll därför alltid arbetsplatsen under uppsikt vid tillagning av maträtter med fetteller olja, t.ex. pommes frites.  Flambera inte under spisfläkten. Lågorna kan göra att fettfiltren ! börjar brinna.

Filter och underhåll

Metallfettfiltret binder de beståndsdelar

av köksoset som innehåller fett.

Filtermattorna består av obrännbar metall.

Allt eftersom filtret fylls med fetthaltiga

ämnen ökar risken för antändning.

Dessutom påverkas fläktens sugeffekt

Genom att i god tid rengöra metallfettfiltret

förebyggs risken för brand i samband med

fritering resp. stekning.

Rengöra metallfettfiltren:

❑ Vid normal användning (1 – 2 timmar

varje dag) måste metallfettfiltren rengöras

❑ Filtren kan rengöras i diskmaskin.

Eventuellt kan metallen då missfärgas

Diska inte starkt nedsmutsade filter

tillsammans med annat porslin.

❑ Vid handdisk: Låt filtren först ligga i blöt i

Borsta dem därefter ordentligt, skölj

noga och låt dem dropptorka.

 Köksoset avlägsnas mest effektivt om

❑ Startar fläkten i samband med att du

börjar tillagningen.

❑ Stänger av fläkten först några minuter

efter det att du lagat färdigt maten.

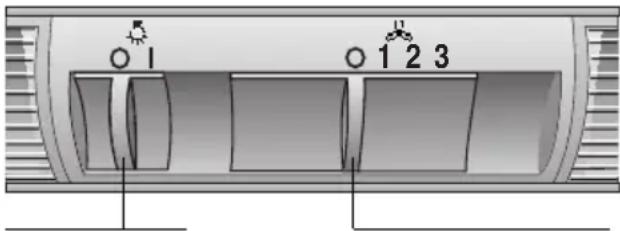

❑ Skjut höger reglage till önskad

❑ Skjut tillbaka höger reglage till läge 0.

❑ Belysningen kan tändas även om fläkten

är avstängd.Filter och underhåll

Ta ut / sätta tillbaka metallfettfiltren:

1. Tryck in låsmekanismen enligt pilen på

och fäll ned filtret.

3. Sätt tillbaka fettfiltren

(enligt tidigare beskrivning).

Ta ut gammalt kolfilter:

Görs i omvänd ordning mot när filtret

❑ Vid normal användning (1 – 2 timmar

varje dag) måste kolfiltret bytas till nytt

❑ Nya kolfilter finns att köpa i fackhandeln

(se Extra tillbehör).

❑ Använd endast originalfilter.

Originalfilter är en garanti för att fläkten

ska fungera optimalt.

Det gamla kolfiltret:

❑ Kolfilter innehåller inga giftiga eller

skadliga ämnen. De kan därför slängas

3. Sätt tillbaka de rengjorda filtren.

(enligt tidigare beskrivning).

2. Sätt in nytt kolfilter till höger och till

vänster om fläktmotorn och vrid tills det

Kolfiltret binder luktämnena.

Allt eftersom filtret fylls med fetthaltiga

ämnen ökar risken för antändning.

Dessutom påverkas fläktens sugeffekt

Genom att i god tid byta till nytt kolfilter

förebyggs risken för brand i samband med

fritering resp. stekning.84

1. Stäng av fläkten. Dra ut stickkontakten

ur vägguttaget eller skruva ur säkringen.

(se avsnittet Filter och underhåll).

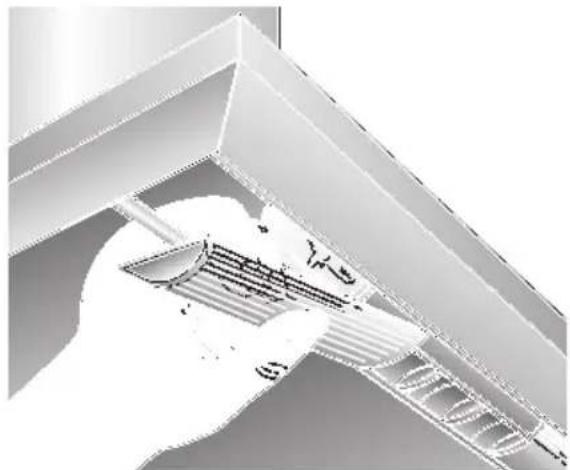

3. Lossa lampglaset från listen ovanifrån.

4. Byt till ny lampa (finns att köpa i handeln,

max. 40 W, sockel E 14).

5. Sätt tillbaka lampglaset.

6. Sätt tillbaka fettfiltren.

7. Sätt stickkontakten i vägguttaget resp.

skruva åter i säkringen.

Rengöring och skötsel

Dra alltid först ut sladden ur vägguttaget

eller skruva ur säkringen.

❑ Rengör de delar av fläkten du kommer åt

i samband med rengöringen av fettfiltren.

Därigenom förebygger du risken för

bränder samtidigt som fläkten kan

❑ Använd varmt vatten med diskmedel i

eller milt fönsterrengöringsmedel.

❑ Skrapa inte av smuts som fastnat utan

blöt upp det med våt trasa.

❑ Använd inga starka rengöringsmedel

eller skursvampar som kan repa ytan.

❑ Obs! Använd inte lösningsmedel (t.ex. T-

sprit) på plastytor eftersom de kan ge

upphov till matta fläckar.

Var försiktig! Ventilera köket ordentligt.

Ha ingen öppen eld i närheten.

 Reglagen rengörs med mjuk trasa

fuktad i milt diskvatten.

Använd aldrig rengöringsmedel för rostfritt

för att rengöra reglagen.

Ytor i rostfritt stål:

❑ Använd ett milt rengöringsmedel utan

repande effekt avsett för rostfritt stål.

❑ Ytorna rengörs i slipriktningen.

 Använd inte svampar som kan repa ytor

i rostfritt stål och inte heller putsmedel

innehållande sand, soda, syra eller klorider.

Ytor i aluminium och plast:

❑ Använd en mjuk, luddfri fönsterduk eller

❑ Använd inga torra torkdukar.

❑ Använd ett milt rengöringsmedel för

❑ Använd inga starka rengöringsmedel

som innehåller syra eller lut.

❑ Använd inga skurmedel.85

Monteringsanvisning:

Kompletterande anvisningar vid

montering över gasspis/-häll:

 Om fläkten ska monteras över gas-

spis/-häll måste detta göras i enlighet med

gällande bestämmelser i resp. land (t.ex.

Technische Regeln Gasinstallation TRG för

 Följ gällande anvisningar för montering

av spisfläktar samt de monterings-

anvisningar tillverkaren av gasspisen/

 Fläkten får endast monteras med ena

sidan mot högskåp eller hög vägg.

Minimiavstånd 50 mm.

 För gashällar gäller att minsta

avstånd från fläktens underkant till gallret

som tillagningskärlet står på ska vara:

 Gamla uttjänta produkter är inte

Om de får tas om hand på miljöriktigt sätt

kan värdefulla råmaterial återvinnas.

Förstör den gamla fläkten innan den

lämnas till skrotning.

 Den nya fläkten har skyddats av

förpackningsmaterialet på sin väg till dig.

Samtliga material som använts är

miljövänliga och kan återvinnas.

Hör med din kommun eller det lokala

renhållningsverket var du kan lämna

förpackningsmaterialet så att det tas om

hand på bästa miljöriktiga sätt.

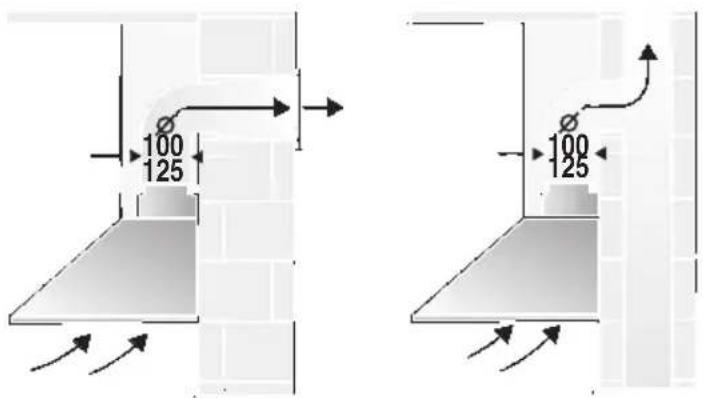

 Fläkten har två olika arbetssätt: frånluft

 Spisfläkten ska alltid placeras mitt över

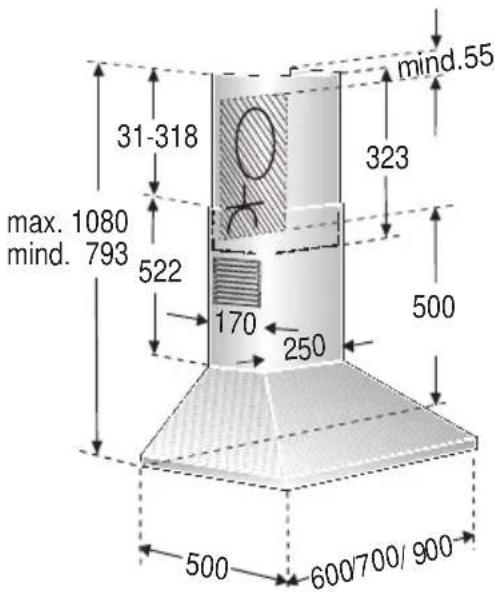

 Minimiavstånd mellan elektriska

kokzoner och fläktens

underkant: 550 mm, bild 1.

 Fläkten får monteras över eldstad för

fast bränsle endast om eldstaden har ett

slutet icke avtagbart skyddshölje och i

enlighet med gällande bestämmelser i resp.

land. Denna inskränkning gäller ej för

 Ju mindre avstånd mellan spisfläkt och

spis desto större risk för att det bildas

vattendroppar på fläktens undersida p.g.a.

ventilationstrumma uppåt eller direkt ut i

D Den avgående luften får inte ledas ut i

skorsten för rök eller avgas om denna är i

funktion eller i en trumma som används för

ventilation av rum där det står en eldstad.

Gällande föreskrifter (t.ex. byggnorm)

måste åtföljas beträffande hur den

avgående luften får ledas ut.

Är skorstenen inte längre i funktion måste

tillåtelse inhämtas från ansvarig sotare.

D Om fläkten används samtidigt med

eldstad som är beroende av luften i

rummet (t.ex. gas-, olje- eller kolugn,

varmvattenberedare) måste det finnas

tillräcklig mängd förbränningsluft för

Det är ingen fara om ugnen ifråga står i ett

rum där undertrycket inte överskrider 4 Pa

Detta kan man uppnå om förbränningsluf-

ten leds genom öppningar som inte går att

stänga, t.ex. i dörrar, fönster och i

kombination med öppningar för

tilluft/frånluft i väggar eller med andra

Om inte tillräcklig mängd tilluft tillförs

finns det risk för förgiftning pga att

oförbrända gaser sugs tillbaka in i

Enbart ett hål i väggen för tilluft och frånluft

är inte tillräckligt för att värdena ska hamna

inom tillåtna gränser.

Observera att du vid beräkningen alltid

måste utgå ifrån hela våningens ventilation.

Denna regel gäller inte för spisar, t.ex.

spishällar och gasspisar.

Om du använder spisfläkt med kolfilter

gäller inte ovanstående reservationer.

Om frånluften leds ut genom yttervägg

bör teleskopisk anslutningslåda mot mur

användas. Ej tillåtet i Sverige.

❑ Platta kanaler måste ha likvärdig inre

Kanalerna bör inte ha några skarpa

❑ Vid avvikande rördiameter:

Sätt in tätningslister.

❑ Vid frånluft: Sörj för tillräcklig ventilation.

Kanalens diameter är 125 mm:

❑ Fäst kanalen direkt i rörstosen.

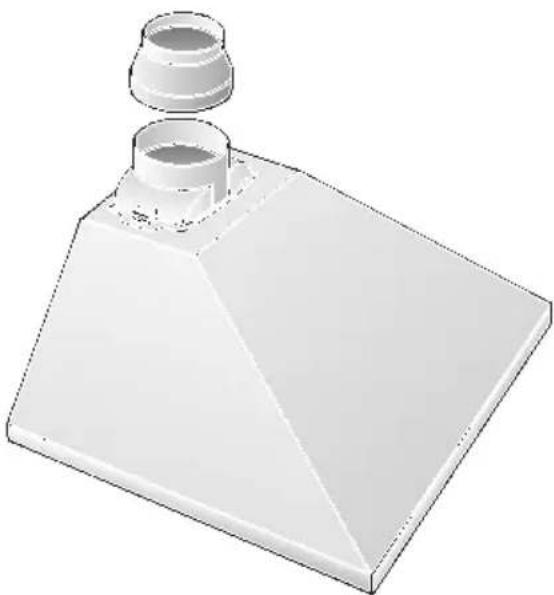

Kanalens diameter är 100 mm:

❑ Fäst reducerstycket (bifogas eller finns

att köpa i fackhandeln) direkt i rörstosen

enligt bild 4 och fäst kanalen i den.

Vid frånluft bör kallrasskydd monteras

såvida inte detta redan finns monterat i rör

Om kallrasskydd inte levereras tillsammans

med fläkten kan det köpas i fackhandeln.

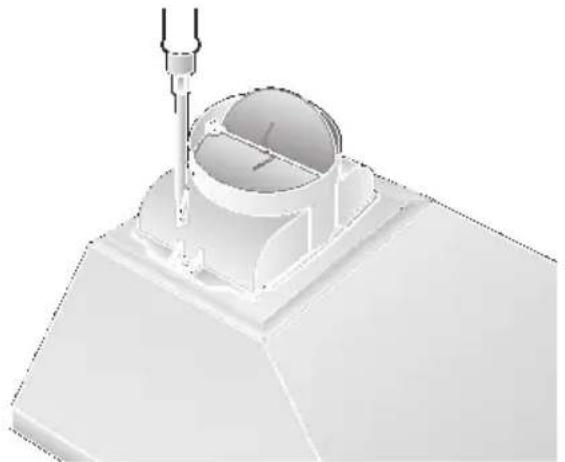

Så här monteras kallrasskyddet:

❑ Sätt fast kallrasskyddet i rörstosen

 Bägge klaffarna måste lätt kunna fjädra

Om luften ska ledas ut genom yttervägg

bör teleskopisk anslutningslåda mot mur

användas. Ej tillåtet i Sverige.

Så här fungerar spisfläkten mest

❑ Kort, slät imkanal.

❑ Så få rörkrökar som möjligt.

❑ Så stor diameter som möjligt på rör och

Långa, icke släta frånluftsrör, många

böjar eller för liten rördiameter gör att

effekten inte blir optimal samtidigt

Elektrisk anslutning

Spisfläkten får endast anslutas till ett

jordat vägguttag, förutsatt att detta är

installerat enligt gällande bestämmelser

och att stickproppen är skyddad genom

Det jordade vägguttaget bör om möjligt

installeras direkt bakom fläktbeklädnaden

Uppgifterna finns på typskylten. Typskylten

syns inuti fläkten om du tar ut filterramen.

 Före reparationer: Gör alltid

spisfläkten strömlös.

Anslutningsledningens längd: 1,30 m.

Om fast anslutning krävs:

Fast anslutning får endast utföras av

Frånskiljare måste användas. Använd en

kontakt med en kontaktöppning om minst

3 mm och allpolig frånslagning. Dit hör LS-

omkopplare och skyddsbrytare.

 Om anslutningsledningen skadas måste

den bytas ut av tillverkaren eller

service eller av annan fackman. Detta för

Spisfläkten är avstörd enligt EUs

bestämmelser för radioavstörning

 Komplett monteringsset finns att köpa i

Resp. tillbehörsnummer återfinns i slutet

av denna bruksanvisning.

Förberedelser i väggen

❑ Väggen måste vara plan och lodrät.

❑ Pluggarna måste sitta fast ordentligt.

Rätt till tekniska ändringar förbehålles89

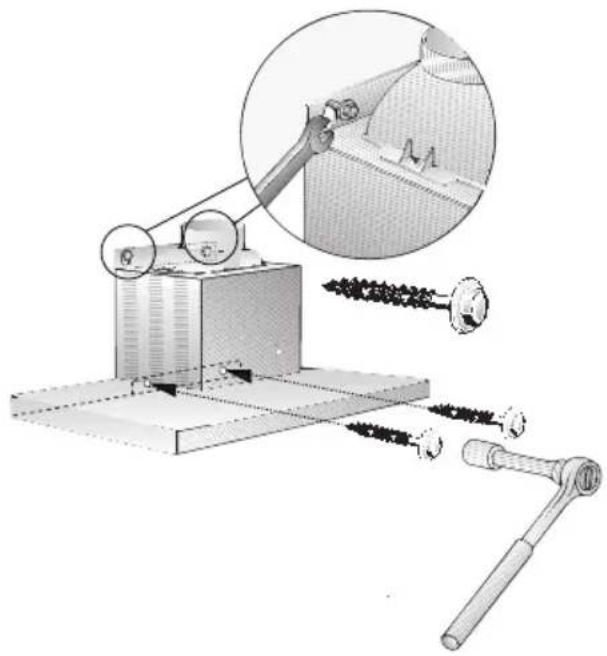

Fläkten är avsedd att fästas i vägg.

1. Ta av fettfiltret (se bruksanvisningen).

2. Markera en mittlinje från taket till

fläktens underkant enligt.

3. Markera borrhålen för skruvarna i

väggen med hjälp av mallen.

 Observera att minsta avstånd mellan

elhäll och fläkt är 550 mm och mellan fläkt

och gashäll 650 mm. Mallens nedersta del

motsvarar fläktens nedersta del.

4. Borra 5 hål för fläkten och 4 hål för

fästjärnen till beklädnaden.

Diameter 8 mm. Tryck in pluggen så att

de ligger jäms med väggen.

Obs! Ta hänsyn till eventuella extra tillbehör

som också ska monteras.

5. Skruva fast 2 fästjärn för beklädnaden,

ett upptill och ett nedtill enligt.

6. Dra åt mittersta skruven (utan bricka) tills

det återstår ca. 5 mm mellan

skruvhuvud och vägg.

7. Haka fast spisfläkten på skruven enligt.

08. Dra åt de övriga 4 skruvarna.

Använd brickor enligt.

 Kontrollera att fläkten sitter rakt innan

du drar åt de 4 skruvarna.

09. Koppla ihop rörbitarna.

10. Koppla fläkten till elnätet.

13. Placera den nedre delen ovanpå fläkten

och fäst den underifrån med 2 långa

 Var försiktig när du skjuter in

delarna i varandra. Lägg mallen som

skydd över kanten på den undre delen

Skruva sedan fast beklädnaden i

sidorna på fästjärnen.

Använd 2 korta skruvar.

 Kontrollera att beklädnaden

sitter rakt innan du drar åt de

14. Sätt tillbaka fettfiltret

11. Utförande i rostfritt stål:

❑ Dra av skyddsfolien.

 Var försiktig så att du inte skadar

den ömtåliga beklädnaden.

12. Skruva fast den övre beklädnadsdelen i

sidorna på fästjärnen enligt.

Använd 2 korta skruvar.91

Skift av aktiv-kullfilter:

Kanalerna bör inte ha några skarpa

opplegget må foretas i store rørbuer.

Långa, icke släta frånluftsrör, många

böjar eller för liten rördiameter gör att

effekten inte blir optimal samtidigt

❑ Med aktiv kullfilter

sjablonen tilsvarer den nedre kanten på

foranstaltninger, såsom gensidig aflåsning

foranstaltninger, såsom gensidig aflåsning

6. Idrej skruen i midten (uden skive)

(kullanma talimat∂na bak∂n∂z).

(kulanma k∂lavuzuna bak∂n∂z).
