MANUAL DE USUARIO LC45950 SIEMENS
Instrucciones de uso
max. 40 Watt, Sockel E 14).
de la hotte aspirante.

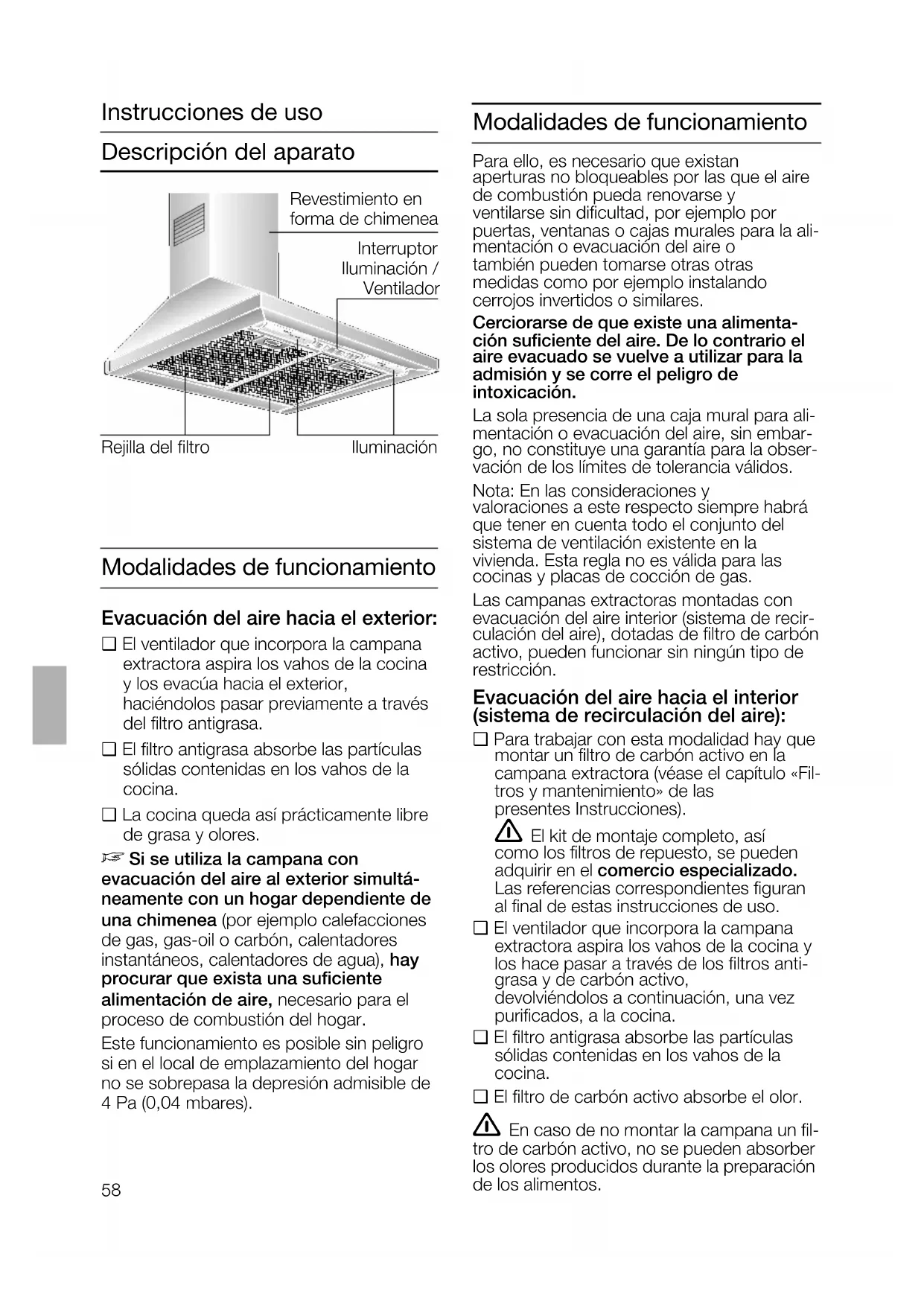

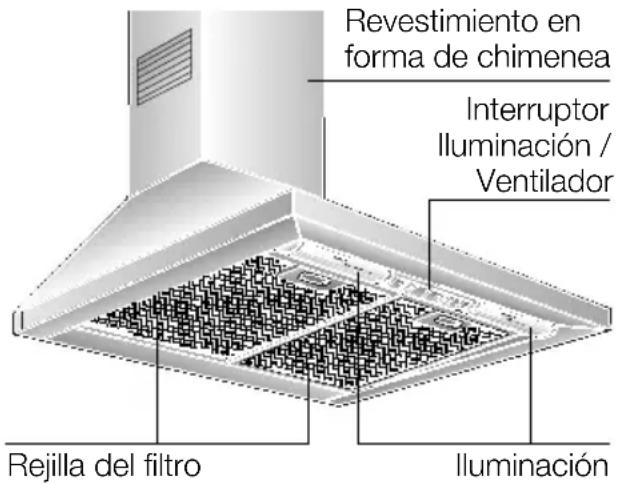

Descripción del aparato
Modalidades de funcionamiento
Evacuación del aire hacia el exterior:
❑ El ventilador que incorpora la campana
extractora aspira los vahos de la cocina
y los evacúa hacia el exterior,
haciéndolos pasar previamente a través
del filtro antigrasa.
❑ El filtro antigrasa absorbe las partículas
sólidas contenidas en los vahos de la
❑ La cocina queda así prácticamente libre
D Si se utiliza la campana con
evacuación del aire al exterior simultá-
neamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones
de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay
procurar que exista una suficiente
alimentación de aire, necesario para el
proceso de combustión del hogar.
Este funcionamiento es posible sin peligro
si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
Instrucciones de uso
Modalidades de funcionamiento
Para ello, es necesario que existan
aperturas no bloqueables por las que el aire
de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la ali-
mentación o evacuación del aire o
también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.
Cerciorarse de que existe una alimenta-
ción suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de
La sola presencia de una caja mural para ali-
mentación o evacuación del aire, sin embar-
go, no constituye una garantía para la obser-
vación de los límites de tolerancia válidos.
Nota: En las consideraciones y
valoraciones a este respecto siempre habrá
que tener en cuenta todo el conjunto del
sistema de ventilación existente en la
vivienda. Esta regla no es válida para las
cocinas y placas de cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de recir-
culación del aire), dotadas de filtro de carbón
activo, pueden funcionar sin ningún tipo de
Evacuación del aire hacia el interior
(sistema de recirculación del aire):
❑ Para trabajar con esta modalidad hay que
montar un filtro de carbón activo en la
campana extractora (véase el capítulo «Fil-
tros y mantenimiento» de las
presentes Instrucciones).
El kit de montaje completo, así
como los filtros de repuesto, se pueden
adquirir en el comercio especializado.
Las referencias correspondientes figuran
al final de estas instrucciones de uso.
❑ El ventilador que incorpora la campana
extractora aspira los vahos de la cocina y
los hace pasar a través de los filtros anti-
grasa y de carbón activo,
devolviéndolos a continuación, una vez
purificados, a la cocina.
❑ El filtro antigrasa absorbe las partículas
sólidas contenidas en los vahos de la
❑ El filtro de carbón activo absorbe el olor.
En caso de no montar la campana un fil-
tro de carbón activo, no se pueden absorber
los olores producidos durante la preparación
Antes de la primera utilización
Antes de la puesta en marcha inicial
del aparato: ❑ Las presentes instrucciones de servicioson válidas para diferentes modelos deaparato; por ello puede ser posible quese describan detalles y características deequipamiento que no concuerden íntegramente con las de su aparato concreto.❑ Esta campana extractora cumple las normas y disposiciones específicas enmateria de seguridad.Las reparaciones que fuera necesarioefectuar en el aparato sólo podrán serejecutadas por técnicos especializadosdel ramo.Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar asituaciones de serio peligro para elusuario. Las grasas y aceites calentados excesivamente pueden inflamarse rápidamente. Por ello los alimentos o platosque requieran grasa o aceite caliente, comopor ejemplo patatas fritas, etc., sólodeberán prepararse bajo vigilancia. No preparar alimentos o platos flameados directamente debajo de la campana extractora.La grasa acumulada en el filtro antigrasapodría incendiarse por las llamas que !suben!
Las llamas de los quemadores de gas de las zonas de cocción deberán encon-trarse siempre cubiertas con un recipiente. El montaje de la campana extractora por encima de hogares para combustiblessólidos (carbón, leña, etc.) sólo está permitido si ésta cumple una serie de condiciones restrictivas (véanse al respectolas instrucciones de montaje de la campanaextractora).Placas de cocción de gas / Cocinas de gas No trabajar simultáneamente con todas las zonas de cocción (quemadores) duranteun tiempo prolongado (como máximo 15 minutos) ajustadas a su máxima potencia, de lo contrario existe peligro dequemadura en caso de tocar la campana ode ocasionar daños en la misma. En casode instalar y trabajar la campana por encima de una placa de cocción de gas,hay que ajustar ésta a su máxima potenciaen caso de trabajar simultáneamente contres o más zonas de cocción (quemadores).❑ Antes de emplear el aparato nuevodeberá leer detenidamente las instrucciones de servicio de la cocinaeléctrica. En ella se facilitan informaciones y consejos importantes para su seguridadpersonal, así como para el correctomanejo y cuidado de la cocina.❑ Guarde las instrucciones de servicio y demontaje para un posible propietarioposterior. Si el aparato presentara daños o desperfectos, no deberá ser utilizado. La conexión y puesta en marcha del aparato sólo podrán ser efectuadas por untécnico especialista del ramo. En caso de producirse daños en el cable de conexión del aparato, éste sólopodrá ser sustituido por el fabricante, untécnico especializado del Servicio deAsistencia Técnica Oficial o un técnicoespecializado del ramo, a fin de evitar situaciones de peligro. Elimine los envases y el material de embalaje de acuerdo a las normas correspondientes para la protección delmedio ambiente (véanse al respecto lasinstrucciones de montaje de la campanaextractora). La presente campana extractora sólo es adecuada para uso doméstico. Utilizar la campana extractora sólo con las lámparas de iluminación montadas. Sustituir inmediatamente las lámparas defectuosas a fin de evitar la sobrecarga delas lámparas restantes. No usar nunca la campana extractora sin incorporar el filtro antigrasa.60
Manejo de la campana extractora
Filtros y mantenimiento
Filtro antigrasa: Para retener las partículas de grasa contenidas en el vaho de la cocina semontan filtros metálicos.Las esterillas de filtro son de metal antiinflamable.¡Atención!A medida que crece el grado de saturaciónde la esterilla de filtro con partículas degrasa, aumenta su inflamabilidad, influyen-do negativamente en el funcionamiento dela campana.¡Importante!:La limpieza a tiempo de los filtros metálicos,eliminando las partículas de grasa adheridas en el mismo, puede prevenir elpeligro de incendio a causa de una acumulación de calor al freír o asar alimentos.Limpieza del filtro antigrasa metálico:❑ En caso de un servicio normal (de 1 a 2horas diarias) debe cambiarse el filtrometálico de grasa después de 8 a 10semanas.❑ Los filtros antigrasa metálicos se puedenlimpiar en un lavavajillas. Ello puede darlugar a una ligera decoloración de losmismos.Importante:No mezclar con la vajilla normal los filtrosantigrasa metálicos muy saturados degrasa.❑ En caso de limpiar los filtros metálicos amano, colocar la caja del filtro durantevarias horas en una solución detergente(para vajilla) muy caliente, para reblandecer la grasa adherida.Limpiarlos a continuación con un cepillo,enjuagarlos bien y dejarlos escurrir. La manera más eficaz de absorber los vahos producidos en la cocina durante lapreparación de los alimentos es:❑ Conectando la campana extractoraal comenzar a trabajar.❑ Desconectando la campana extractoraal cabo de unos minutos después dehaber concluido los trabajos.Conectar el ventilador:❑ Desplazar el mando derecho hastaalcanzar el escalón de potencia del ventilador deseado.Desconectar el ventilador:❑ Desplazar el mando derecho hasta laposición «0».Iluminación:❑ La iluminación se puede conectar encualquier momento, con independenciade que el ventilador funcione o no.
Conexión /Desconexiónde la iluminaciónEscalones de fun-cionamiento delventilador Averías y perturbaciones En caso de consultas o averías de la campana extractora, no dude en llamar alServicio de Asistencia Técnica. (Véase al respecto la lista con las delegaciones y distribuidores oficiales).Para cualquier consulta deberán indicarselos números de producto y de fabricación: N° E FD Anote las números correspondientes a suaparato en los espacios correspondientes.Los números figuran en la placa de características, a la que se accede trasdesmontar la rejilla del filtro dentro de lacampana extractora.Filtros y mantenimiento

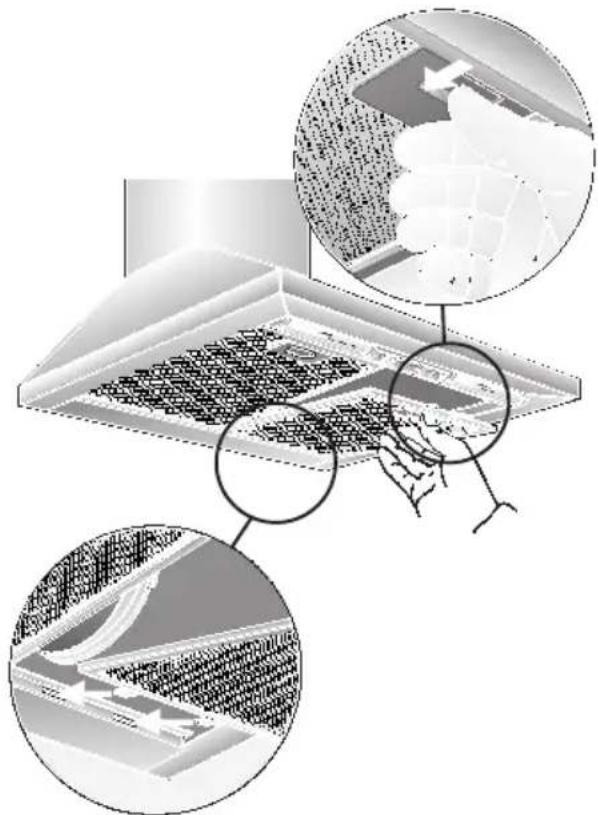

Desmontar y montar los filtros antigrasa
1. Presionar el enclavamiento de los filtros
antigrasa en dirección a la flecha. Abatir
los filtros antigrasa hacia abajo.
2. Limpiar los filtros.
3. Montar los filtros limpios en su sitio.

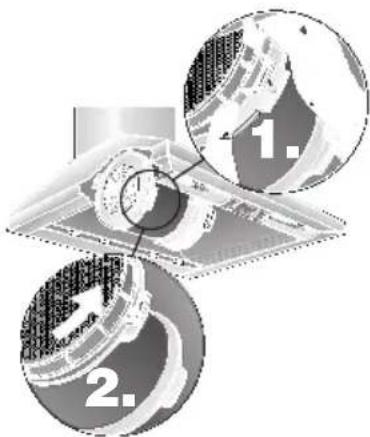

1. Desmontar los filtros antigrasa (véase a
este respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos».
2. Montar a la izquierda y derecha del
motor del ventilador sendos filtros de
carbón activo. Apretarlos hasta que
3. Montar el filtro antigrasa (véase al
respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos»).
Los filtros se desmontan ejecutando las
operaciones en orden inverso al descrito
Sustituir los filtros de carbón activo:
❑ Bajo unas condiciones de funciona-
miento normal (1 ó 2 horas diarias), los
filtros de carbón activo tienen que
sustituirse una vez al año.
❑ Los filtros de carbón activo pueden
adquirirse en el comercio especializado
(véanse los accesorios opcionales).
❑ Utilizar sólo filtros originales del
De este modo se cumplen las normas y
disposiciones de seguridad vigentes,
asegurando un funcionamiento óptimo.
Evacuación de los filtros de carbón
❑ Los filtros de carbón activo no contienen
ningún tipo de substancia tóxica o
contaminante. Por lo tanto pueden
evacuarse con la basura doméstica
Filtro de carbón activo:
Para retener los olores durante el
funcionamiento de la campana
extractora con evacuación del aire al
interior (recirculación del aire).
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad,
influyendo negativamente en el
funcionamiento de la campana.
La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una acumu-
lación de calor al freír o asar alimentos.

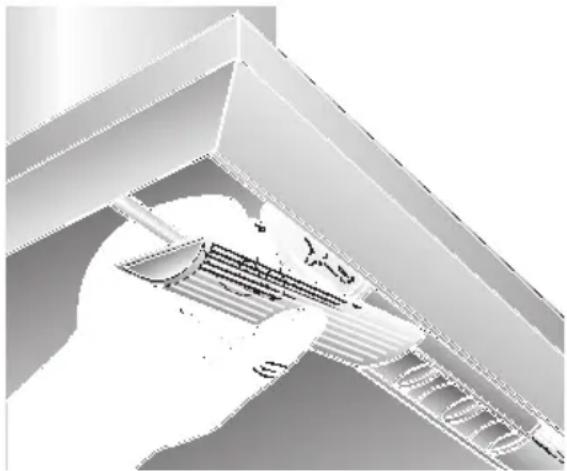

Sustituir las lámparas
1. Desconectar la campana extractora de
la red eléctrica,.extrayendo el cable de
conexión de la toma de corriente o a
2. Desmontar los filtros antigrasa (véase el
capítulo «Filtros y mantenimiento»).
3. Desencajar desde arriba el recubrimiento
protector de la lámpara del listón de luz.

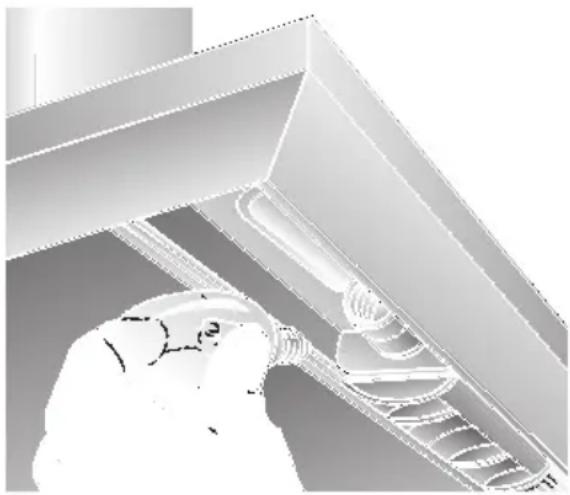

4. Sustituir la lámpara (lámpara corriente,
máx. 40 W, portalámparas E 14).
5. Volver a colocar el recubrimiento en su
6. Montar los filtros antigrasa en su
7. Restablecer la alimentación de corriente
introduciendo el cable de conexión en la
toma de corriente o a través del fusible.
Desconectar la campana extractora de la
red eléctrica extrayendo el cable de
conexión de la toma de corriente o a
❑ Al limpiar los filtros antigrasa, limpiar la
grasa acumulada en los puntos
accesibles del cuerpo de la campana
extractora. De este modo se previene el
peligro de que se inflamen los restos de
grasa antiguos y la campana conserva
óptimo funcionamiento.
❑ Utilizar una solución de agua y agente
lavavajillas de uso corriente caliente para
limpiar la campana extractora.
❑ En caso de suciedad más resistente y
fuertemente acumulada, utilizar un agente
limpiacristales suave.
❑ No rascar la suciedad reseca acumulada.
Reblandézcala primero aplicando sobre la
misma un paño húmedo.
No utilizar agentes o esponjas abrasivos.
❑ Atención: No limpiar las superficies y
elementos de plástico con alcohol de
quemar, dado que podrían producirse
zonas o puntos de color mate.
Procurar una buena ventilación de
la cocina. ¡No trabajar con llamas abiertas!
Limpiar el mando desplazable del
ventilador sólo con un paño suave y
húmedo (usar una solución de agua y agente
lavavajillas suave).
¡No usar limpiadores de acero para limpiar el
Superficies de acero inoxidable:
❑ Usar un limpiador para acero inoxidable
❑ Limpiar el metal sólo en dirección al pulido.
¡No limpiar las superficies de acero
inoxidable con esponjas abrasivas!
¡No emplear detergentes que contengan
arena, sosa, ácidos o cloruro!
Superficies de aluminio y plástico:
❑ Utilizar sólo paños suaves para limpieza de
ventanas, libres de pelusas o paños de
❑ No utilizar paños secos.
❑ Utilizar un agente limpiacristales suave.
❑ No utilizar agentes limpiadores agresivos
que contengan ácidos o álcalis.
❑ No utilizar agentes frotadores.63

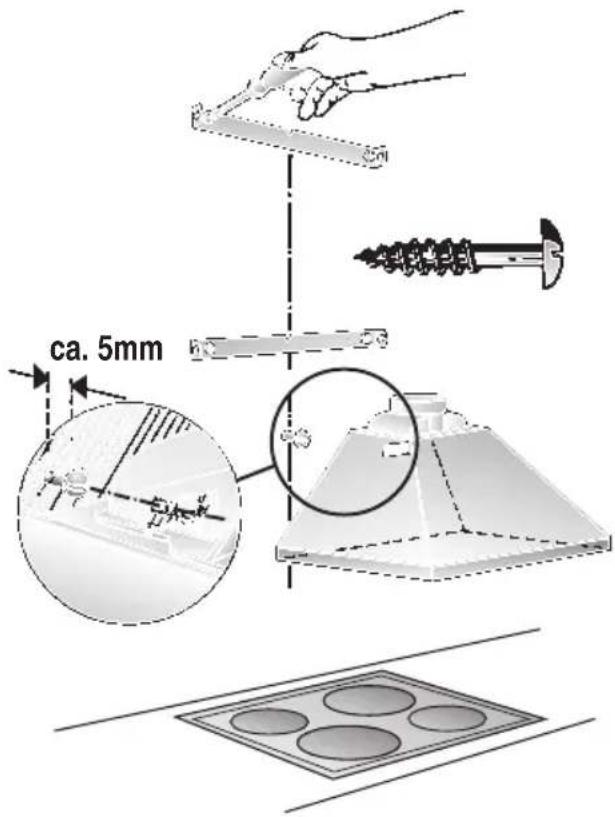

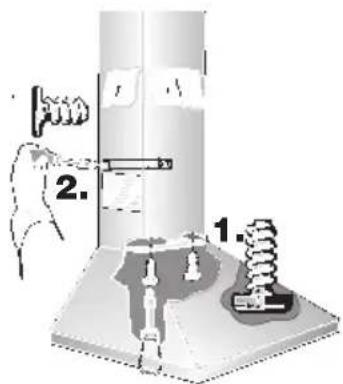

Instrucciones de montaje: – Advertencias importantes
La campana sólo se podrá montar por
encima de hogares para combustibles
sólidos con peligro de incendio (por
ejemplo proyección de chispas) si el hogar
está provisto de una protección cerrada
no desmontable y se cumplen las normas
y disposiciones nacionales vigentes. Esta
restricción no es válida para cocinas y
Cuanto menor sea la distancia entre la
campana extractora y los quemadores,
mayor posibilidad existe de que se formen
gotas de agua en la parte inferior de la
campana extractora debidas a la
condensación del vapor de agua.
Advertencias adicionales relativas a las
Al proceder al montaje de los quema-
dores de una placa de cocción o cocina de
gas deberán observarse estrictamente las
normas y disposiciones legales vigentes en
cada pa’s (en Alemania, por ejemplo, son
las Normas Técnicas para Instalación de
Equipos de Gas TRGI).
Respetar las normas y disposiciones.
así como las instrucciones y consejos de
montaje facilitadas por los fabricantes de
las cocinas y aparatos de gas.
Esta campana extractora sólo deberá
montarse con un lateral junto a un armario
o pared alta. Distancia mínima a observar:

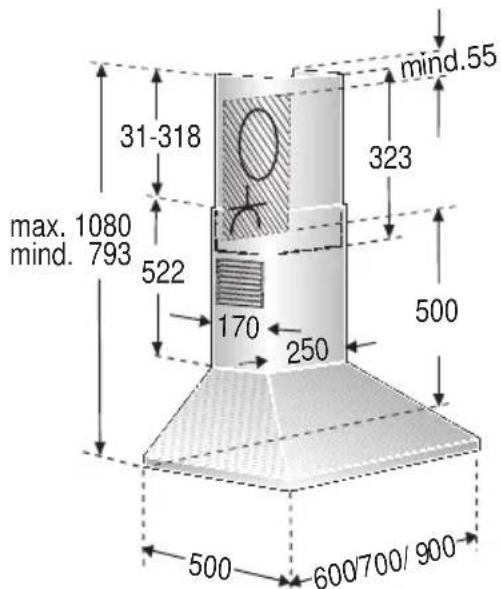

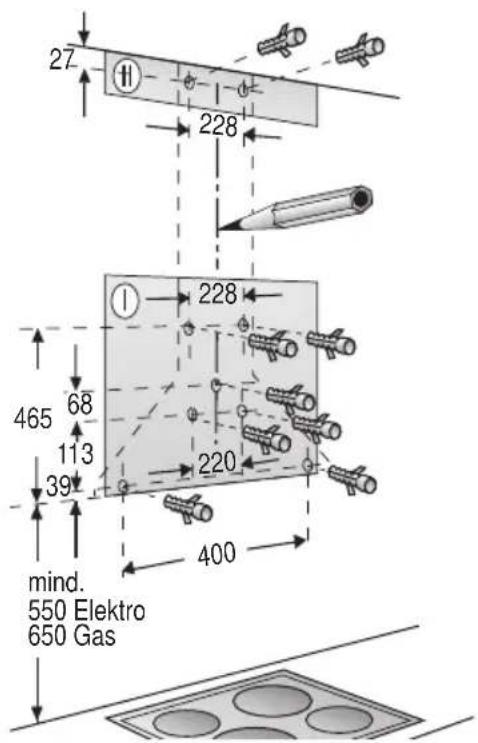

La distancia mínima entre el borde
inferior de la campana extractora y el
borde superior de la parrilla para colocar
recipientes de las zonas de cocción
(quemadores) de una placa de cocción o
cocina de gas: 650 mm, (Fig. 1).
Los aparatos eléctricos usados
incorporan materiales valiosos que se
pueden recuperar. Por ello deberán
entregarse a dicho efecto en un centro
oficial de recogida o recuperación de
materiales reciclables (por ejemplo Servicio o
centro municipal de desguace o
instituciones semejantes).
Su Ayuntamiento o Administración local le
facilitarán gustosamente las señas del
Centro de recuperación de materiales más
Antes de deshacerse de su aparato usado
deberá inutilizarlo.
Su nuevo aparato está protegido
durante el transporte hasta su hogar por
un embalaje protector. Todos los materiales
de embalaje utilizados son respetuosos
con el medio ambiente y pueden ser
reciclados o reutilizados. Contribuya
activamente a la protección del medio
ambiente insistiendo en unos métodos de
eliminación y recuperación de los
materiales de embalaje respetuosos con el
Su Distribuidor o Administración local le
informará gustosamente sobre las vías y
posibilidades más eficaces y actuales para
la eliminación respetuosa con el medio
ambiente de estos materiales.
La presente campana extractora es
apropiada para trabajar con evacuación del
aire al exterior o al interior (sistema de
recirculación del aire).
Montar la campana extractora siempre
por encima del centro de las zonas de
cocción o los quemadores (según el tipo
de cocina que se utilice).
La distancia mínima a observar entre
las zonas de cocción (de una placa o
cocina eléctrica) y el borde inferior de la
campana es de 550 mm (Fig. 1).64

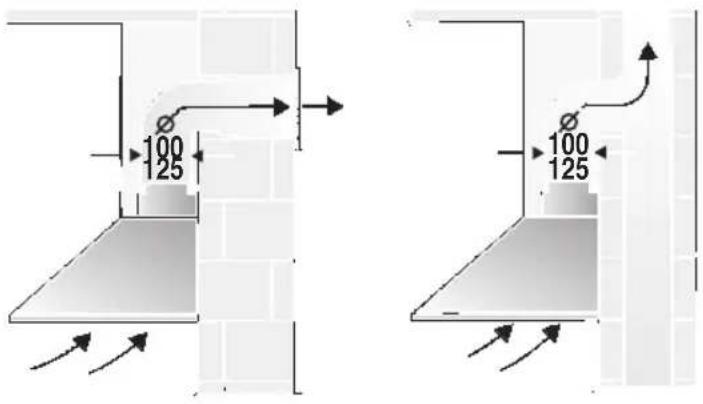

Funcionamiento con evacuación del
El aire de evacuación pasa a través de un
túnel de ventilación hacia arriba o
directamente hacia el exterior, a través de
la correspondiente pared.
D El aire de evacuación no debe pasar a
ninguna chimenea de humos o gases de
escape en servicio, ni tampoco a túneles
de ventilación de locales con hogares.
Antes de proceder a los trabajos de
evacuación del aire al exterior, deberá
observar las disposicones legales de su
localiad (por ejemplo el reglamento local
para el permiso de edificación).
En caso de hacer pasar el aire de
evacuación de la campana a una chimenea
de humos o gases de escape fuera de
servicio, deberá consultarse con el
deshollinador del distrito competente,
observando asimismo las normas y
disposiciones nacionales vigentes.
D Si se utiliza la campana con
evacuación del aire al exterior simultá-
neamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones
de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay
procurar que exista una suficiente
alimentación de aire, necesario para el
proceso de combustión del hogar.
Este funcionamiento es posible sin peligro
si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
Para ello, es necesario que existan
aperturas no bloqueables por las que el
aire de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la
alimentación o evacuación del aire o
también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.
Cerciorarse de que existe una alimenta-
ción suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de intoxi-
La sola presencia de una caja mural para
alimentación o evacuación del aire, sin
embargo, no constituye una garantía para
la observación de los límites de tolerancia
Nota: En las consideraciones y
valoraciones a este respecto siempre
habrá que tener en cuenta todo el conjunto
del sistema de ventilación existente en la
vivienda. Esta regla no es válida para las
cocinas y placas de cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire), dotadas de filtro de
carbón activo, pueden funcionar sin ningún
tipo de restricción.
Si el aire es evacuado pasando a través
de la pared exterior, deberá utilizarse una
caja mural telescópica.
Las dos trampillas deberán poder
desplazarse hacia arriba con un ligero
movimiento elástico.
Si el aire es evacuado pasando a través
de la pared exterior, deberá utilizarse una
caja mural telescópica.
Condiciones necesarias para lograr la
óptima potencia y rendimiento de la
❑ Tubo de evacuación corto y liso.
❑ Menor número de codos posible.
❑ Usar en lo posible tubos de gran
diámetro, así como codos de gran
Los tubos de evacuación largos y
con desigualdades, y la utilización de
muchos tubos y codos de diámetro
pequeño perjudica el rendimiento
óptimo del aparato y provoca un
aumento de ruidos desagradables
durante su funcionamiento.
Se aconseja emplear tubos con un
diámetro interior 125 mm; el diámetro
mínimo admisible es de 100 mm.
Si la campana extractora trabaja con
sistema de evacuación del aire exterior,
deberá montarse una válvula antirretorno,
en caso de no estar ésta ya incorporada
en el tubo de evacuación del aire o en la
En caso de no incorporar la presente
campana extractora dicha válvula
antirretorno, la podrá adquirir en el
comercio especializado.
Montaje de la válvula antirretorno:
❑ Encajar la válvula antirretorno en los
soportes correspondientes que
incorpora el empalme de evacuación del
❑ Los canales planos deberán poseer
una sección interior equivalente a la de
No deben presentar ángulos
❑ En caso de usar tubos con diferentes
Colocar una tira estanqueizante.
❑ Al trabajar con sistema de evacuación
del aire al exterior: Procurar una
suficiente alimentación de aire.
Conexión de los tubos de
Tubo con diámetro de 125 mm:
Fijar directamente el tubo de evacuación
el aire en el racor de empalme.

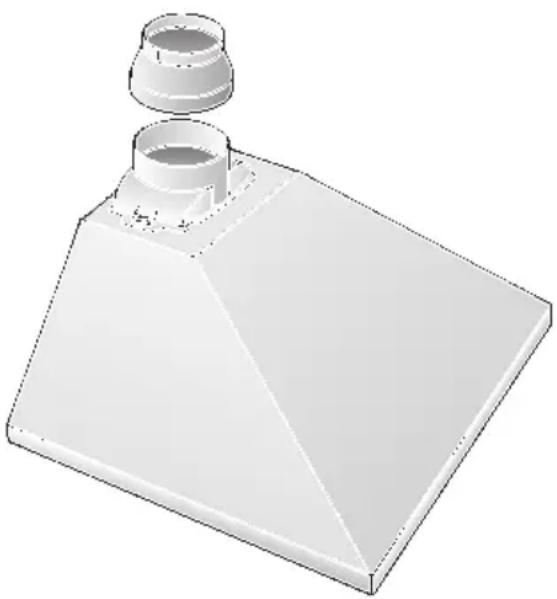

En caso de tubos de evacuación
con 100 mm de diámetro:
❑ Empalmar el tubo reductor
(suministrado con la campana
extractora o bien disponible como
accesorio opcional en el comercio
especializado) en el racor de empalme
para la evacuación del aire.
Fijar a continuación el tubo de evacua-
ción al tubo reductor.66
Conexión eléctricaAntes del montaje
La campana extractora sólo podrá
conectarse a una toma (caja) de corriente
provista de puesta a tierra. La toma de
corriente deberá encontrarse o montarse
directamente detrás del revestimiento
decorativo de la campana.
Características eléctricas:
figuran en la placa de características que
es accesible después de quitar los marcos
de filtro, en la parte interior del aparato.
En caso de reparación de la campana
deberá desconectarse siempre el aparato
de la red eléctrica, antes de iniciar los
trabajos correspondientes.
Longitud del cable de conexión a la red
En caso de necesitar una conexión fija a
El aparato sólo deberá ser conectado a la
red eléctrica por un instalador-electricista
registrado como tal en la empresa de
abastecimiento de energía eléctrica de la
zona. Como dispositivo de separación se
admiten interruptores con una abertura de
contacto superior a 3 mm y desconexión
de todas las fases. Esto incluye
interruptores LS y contactores.
En caso de producirse daños en el
cable de conexión del aparato, éste sólo
podrá ser sustituido por el fabricante, un
técnico especializado del Servicio de
Asistencia Técnica Oficial o un técnico
especializado del ramo, a fin de evitar
situaciones de peligro.
La campana extractora cumple las normas
comunitarias en materia de radiodespara-
Funcionamiento con evacuación del
aire hacia el interior (recirculación
El kit de montaje completo, así como
los filtros de repuesto, se pueden adquirir
en el comercio especializado.
Las referencias correspondientes figuran al
final de estas instrucciones de uso.
Preparativos en la pared
La pared tiene que ser lisa y vertical.
Procurar un asiento firme de los tacos
Nos reservamos el derecho de introducir modificacio-
nes o cambios constructivos en los aparatos como
consecuencia del progreso técnico.67
Esta campana extractora ha sido
diseñada exclusivamente para su montaje
1. Retirar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la
2. Trazar en la pared una línea medial
desde el techo hasta el borde inferior de
la campana extractora.
3. Marcar en la pared, con ayuda de la
plantilla suministrada con el aparato, la
posición de los tornillos de sujeción..
Entre la placa de cocción y el borde
inferior de la campana extractora debe
observarse la siguiente distancia mínima de
seguridad: 550 mm, por encima de las
placas de cocción eléctricas 650 mm por
encima de las placas de cocción de gas. El
borde inferior de la plantilla de montaje
corresponde al borde inferior de la
4. Practicar 5 taladros para los tornillos de
sujeción del cuerpo de la campana
extractora, y cuatro para fijar los
soportes del revestimiento de la
chimenea, con diámetro 8 mm.
Colocar en los mismos los tacos
correspondientes, prestando atención a
que los tacos queden perfectamente a
Atención: ¡Ténganse en cuenta los
posibles accesorios opcionales que se
vayan a montar con la campana extractora!
5. Montar y fijar con tornillo las escuadras
de soporte para el revestimiento de la
chimenea en posición superior e
6. Usar el tornillo central (sin arandela)
como ayuda de montaje para la
sujeción de la campana extractora,
enroscándolo en el taco hasta unos
5 mm de profundidad..

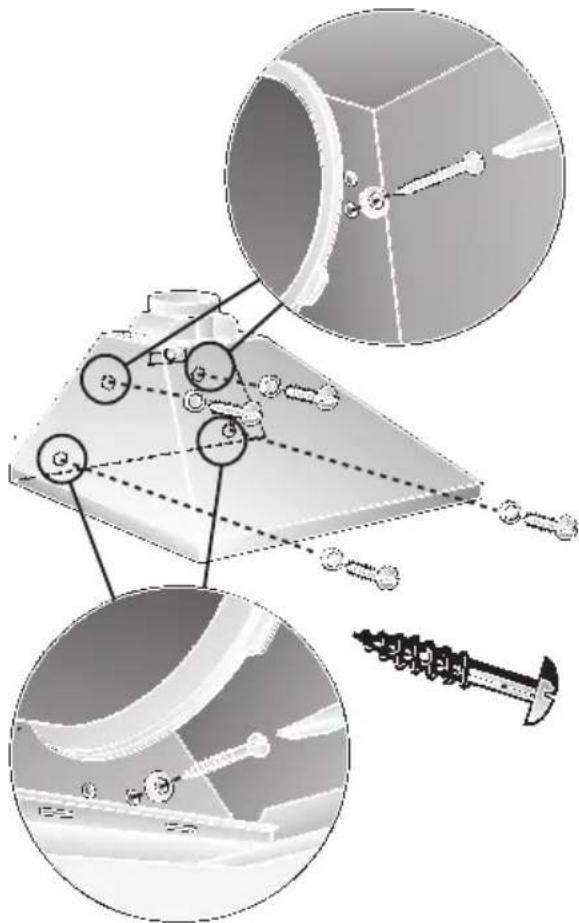

7. Enganchar el cuerpo de la campana
extractora en el tornillo de sujeción
08. Montar los cuatro tornillos de sujeción
restantes de la campana extractora con
arandelas, sin apretarlos a tope.
¡Antes de apretar a tope los tornillos
de sujeción de la campana, hay que
12. Fijar el revestimiento superior de la
chimenea con dos tornillos cortos
lateralmente a la escuadra de soporte.
09. Empalmar el tubo de evacuación del
aire en la campana extractora.
10. Conectar el aparato a la red eléctrica.
11. Puntos a observar en los modelos
de acero inoxidable:
❑ Retirar la lámina protectora de los
revestimientos laterales de la
Evite que se produzcan daños
sobre las superficies sensibles.
13. Montar la parte inferior del revestimiento
de la chimenea sobre la campana
extractora. Fijarlo con dos tornillos
largos, por abajo, a la campana
¡Evite los rasguños al montar los
revestimientos en forma de chimenea,
protegiendo con la plantilla de montaje
el borde del elemento inferior del
Fijar a continuación el revestimiento de
la chimenea con dos tornillos cortos
lateralmente a la escuadra de soporte.
Antes de apretar los tornillos hay
que alinear el revestimiento de la
14. Montar el filtro antigrasa en la campana
extractora (véanse al respecto las
instrucciones de uso de la campana
Para retenção das partículas de gordura
existentes nos vapores da cozinha, são
utilizados filtros metálicos
Limpeza dos filtros metálicos:
❑ Ligar o ventilador
metálicos de gordura).
Filtro de carvão activo:
D No caso de funcionamento por
❑ No caso de funcionamento por
❑ Fazer número mínimo de curvas.
No caso de funcionamento por
Características eléctricas:
por um instalador eléctrico credenciado
de 5 mm (sem arruela) como auxiliar
❑ Retirar a película de protecção nos
max. 40 W, sockel E 14).
max. 40 W, kanta E14).
