KÄYTTÖOHJE CALDO ROCK OLIMPIA SPLENDID

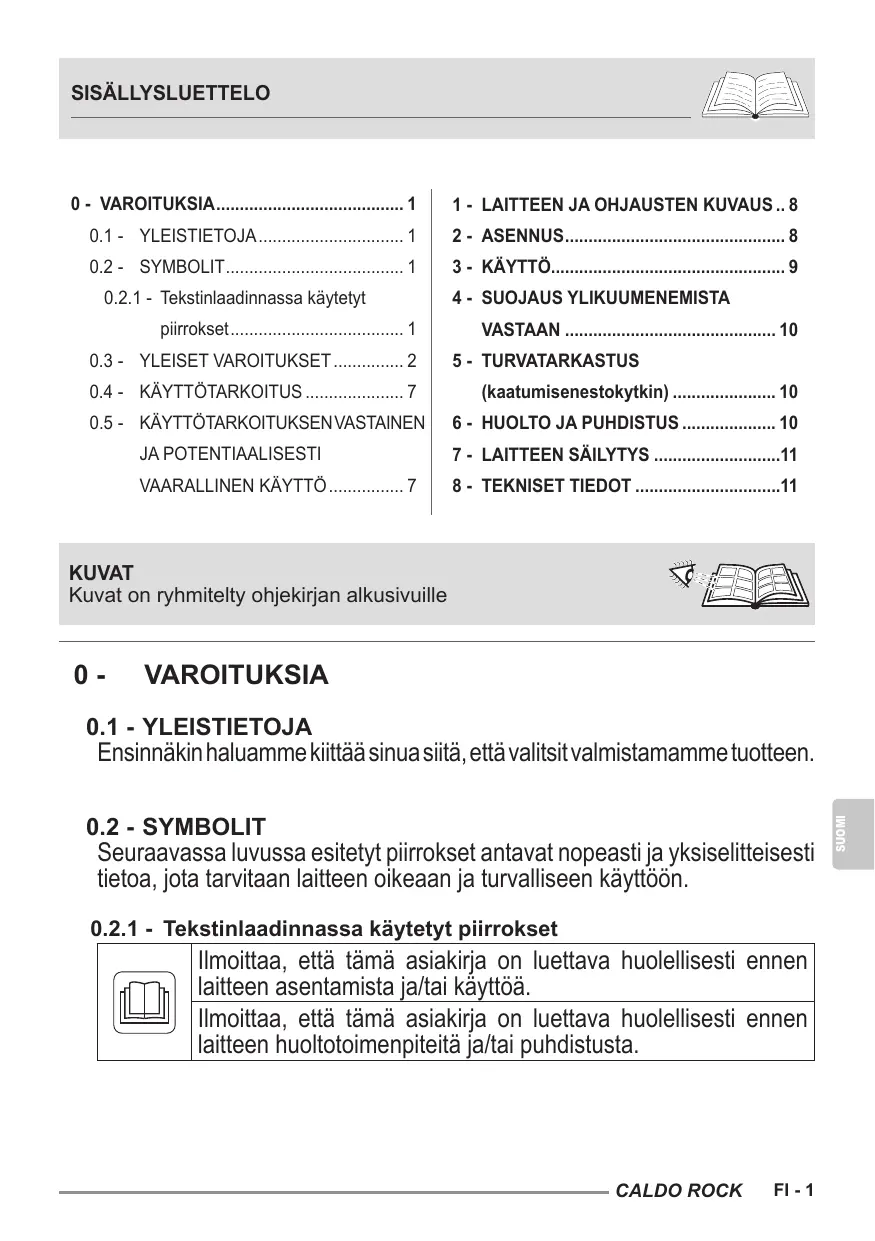

0.2.1 - Tekstinlaadinnassa käytetyt piirrokset. 1

0.3 - YLEISET VAROITUKSET 2
0.4 - KÄYTTÖTARKOITUS 7
0.5 - KÄYTTÖTARKOITUKSEN VASTAINEN
JA POTENTIALISESTI
VAARALLINEN KÄYTTÖ............ 7

1 - LAITTEEN JA OHJAUSTEN KUVAUS... 8
2-ASENNUS. 8
3-KAYTTO. 9
4 - SUOJAUS YLIKUUMENEMISTA
VASTAAN 10
5 - TURVATARKASTUS (kaatumisenestokytkin) 10
6 - HUOLTO JA PUHDISTUS 10
7 - LAITTEEN SÄLYTYS 11
8-TEKNISETIEDOT 11

KUVAT

Kuvat on ryhmitelty ohjekirjan alkusivuille

0 - VAROITUKSIA

0.1 - YLEISTIETOJA

Ensnnäkin halamme kiittäa sinua siita, etta valitsit valmistamamme tuotteen.

0.2 - SYMBOLIT

Seuraavassa luvussa esitety piirrokset antavat nopeasti ja yksiselitteisesti tietoa, jota tarvitaan laitteen oikeaan ja turvalliseen käyttoën.

0.2.1 - Tekstinlaadinnassa käytetyt piirrokset

Ilmoittaa, etta tämä asiakirja on luettava huolellisesti ennen laitteen asentamista ja/tai käytöä.

Ilmoittaa, etta tämä asiakirja on luettava huolellisesti ennen laitteen huoltotoimenpiteitä ja/tai puhdistusta.

i	Ilmoittaa, että liitteenä olevissa oppaissa voi olla lisätietoja.
	Osoittaa, että tietoja on saatavilla käytö- tai asennusoppaassa.
	Osoittaa, että huoltohenkilöstön on käsitetävä laitetta asennusohjeen mukaisesti.
	Osoittaa asianomaiselle henkilöstölle, että jos kuvattua toimenpidettä ei suoriteta turvallisuuteen liittyviä märäyksiä noudattamalla, sähköiskun vaara on olemassa.
	Osoittaa asianomaiselle henkilöstölle, että jos kuvattua toimenpidettä ei suoriteta turvallisuuteen liittyviä märäyksiä noudattamalla, fyysisten vammojen syntymiseen liittyvä vaara on olemassa.
	Osoittaa asianomaiselle henkilöstölle, että jos kuvattua toimenpidettä ei suoriteta turvallisuusmaäräysten mukaisesti, on olemassa palovammojen vaara, joka aiheutuu kosketuksesta korkealämpöisiin componentteihin.

0.3 - YLEISET VAROITUKSET

SÄHKÖLAITTEITA KÄYETTÄESSÄ ON AINA NOU-DATETTAVA PERUSTURVALLISUUSTOIMENPITEITÄ TULIPALON, SÄHKÖISKUN JA HENKILÖVAHINKOJEN VAARAN VÄHENTÄMISEKSI, MUKAAN LUKIEN SEU-RAAVAT:

1. Tämä asiakirja on lain mukaan luottamuksellinen, eikä sitä saa jäljentää tai luovuttaa kolmansille osapuolille ilman OLIMPIA SPLENDID -yhtiön nimenomaista lupaa. Laitteisiin saattaa tulla paivityksiä, minkä vuoksi niiden yksityiskohdat voivat poiketa kuvatuista, sanotun kutenkaan rajoittamatta tämän oppaan tekstien soveltamista.
2. Lue tämä opas huolellisesti ennen kuin ryhdyt mihinkään toimenpiteeseen (asennus, huolto, käytto) ja noudata tarkasti yksittäisia lukuja.
3. Säilytä tata ohjekirjaa tulevaa tarvetta varten.

1. Kun olet poistanut pakkauksen, varmista laitteen eheys. Pakkaustarvikkeita ei saa jattäa lasten ulottuville, sillä ne saattavat aiheuttaa potentalaisen vaaran.
2. VALMISTAJA EI OTA VASTUuta HENKILO-TAI OMAISUUSVAHINGOISTA, JOTKA JOHTUVAT SIITA, ETTÄ TASSA KIRJASESSA ANNETTUJA MAARÄYKSIA EI OLE NOUDATETTU.
3. Valmistaja pidättä oikeuden tehdä malleihinsa milloin tahansa muutoksia, edellyttäen, etta tassä käyttooppaassa kuvatut olennaiset ominaisuudet sällyvät.
4. Varmista ennen laitteen liittämista, etta tyyppikilven tiedot vastaavat sahkoverkon tietoja. Typpikilpi sijaitse laitteessa.
5. Asenna laite valmistajan ohjeiden mukaisesti. Värä asennus, josta valmistajaa ei voi pitäa vastuussa, saattaa aiheuttaa vahinkoja henkilöille, elämille tai esineille.
6. Käytä laitetta aina yksinomaan pystysuorassa asennossa.
7. Laitteen käytön aikana kelaa aina koko johto auki.
8. Laitteessa on pistokkeella varustetu virtajohto (Y-tyyppinen liitantä). Jos virtajohto on vaurioitunut, se on vaihettava valmistajan tai sen teknisen huoltopalvelun tai vastaavan patevyyden omaavan henkilön toimesta vaarojen valttämiseksi.
9. Asenna laite siten, etta katkaisimet ja muut hallintalaitteet ovat kylpyammeen tai suihkun käytäjien ulottumattomissa.
10. Alä käytä jatkojohtoja, paitsi erityistä varovaisuutta noudattaen.
11. Pidä laite vähintään 1 metrin etäisyydellä muista esineistä (kuva 1).

14a. Tulipalon vaaran välttämiseksi pidä laitteen ilman ulostulo-ja ottoaukot vähintään 1 metrin päässä syttyvistä esineista, verhoista, kankaista tai materiaialeista.

1. Älä aseta laitetta lahelle lammönlähteita.
2. Älä käytä laitetta vaatteiden kuivaamiseen.
3. Varo, étte ilmanvaihto- tai poistoaukkoihin päse vieraita esineitä, sillä sahköiskun, tulipalon tai laitteen vaurioitumisen vaara on olemassa.
4. Estä virtajohtoa koskettamasta kuumia pintoja käytön aikana.

1. Älä kelaa virtajohtoa mattojen, peittojen tai kaiteiden alle. Sijoita johto alueille, joilla ei kuljeta kompastumisen välttämiseksi.
2. Alä rullaa, kierrä tai kaärä johtoa laitteen ympärille, sillä tämä voi heikentää ja rikkoa eristystä.
3. Alā varastoi laitetta niin kauan kuin se on kuuma.
4. Älä käytä laitetta ulkona tai marillä pinnoilla.
5. Alä käytä laitetta yhdessä ohjelmointilaitteiden, ajastimien tai muiden laitteiden kanssa, jotka savat laitteen kytkeytymän automaattisesti paälle, jotta valtetaän tulipalovaara, jos laite peitetaän tai sijoitetaan vaärin.
6. Laite on tarkoitettu käytettväksi maassa. Alä asenna kattoon tai seiniin.
7. Alä käytä laitetta verhojen laheisyydessä, koska materiaalia voi imeytyä ilmanottoaukkoin (kuva 3).
8. Välta nestlediden läikkymista laitteen paälle.
9. Lapsed eivat saa leikkia laitteella.
10. Laitteen käytö on sallittu vähintään 8-vuotiaille lapsille ja sellaisille henkilöille, joiden fyysinen, aisteihin liittyvä tai henkinen toimintakyky on rajoittunut tai joilla ei ole kokemusta tai tietao laitteen käytösta sillä ehdolla, etta heita valvotaan ja opastetaan laitteen turvalliseen käytöön liittyen ja tuntevat sen käytöön liittyvä vaarat.
11. Lapsed eivät saa suorittaa säännöllistä puhdistusta ja huoltoa ilman valvontaa.
12. Alle 3-vuotiaita lapsia on pidettäva loitolla elleiheitä valvota jatkuvasti.
13. 3 - 8 -vuotiaat lapset saavat yksinomaan käynnistäa/sammuttaa laitteen sillä ehdolla, että se on asetettu tai asennetu normalaalin toiminta-asentoon ja että heidän toimintaansa valvotaan ja opastetaan laitteen turvalliseen käytöön liittyen ja että he ymmärvat käytöön liittyvät vaarat.
14. 3 - 8 - vuotiaat lapset eivät saa asettaa pistoketta pistorasian, sātāa tai puhdistaa laitetta eikä suorittaa käytäjälle kuulu-via huoltotoimenpiteita.

1. Älä käytä lammitintä kylpyammeen, suihkun tai uima-altaan valittömässä laheisyydessä.
2. VAROITUS - Jotkut tuotteen osat voivat tulla erittäin kuumiksi ja aiheuttaa palovammoja. Toimi erittäin varovaisesti jos paikalla on lapsia ja riskialtiita henkilöitä.
3. Irrota pistoke virtalähteestä aina ennen puhdistusta.
4. Laitteen oikeaa käytöä varten ALA:

a. Sijoita sitä valittömästi kiinteän pistorasian alle
b. Vedä virtajohdosta tai itse laitteesta irrottaaksesi pistok-keen pistorasiasta.
c. Jatä sitä altiiksi ilmastollisille tekijöille (sade, aurinko jne.).
d. Jata sita turhaan kytketyksi.
e. Koske sihen märllä tai kosteilla käsillä.

1. Käytä laitetta vain tassä käyttohjeessa annettujen ohjeiden mukaisesti. Valmistaja varoittaa kaikenlaisesta muusta käytösta, sillä se voi aiheuttaa sahköiskun, tulipalon tai henkilövahingon.
2. Yleisin syy ylikuemenemiseen on polyn tai nukan kertyminen laitteeseen. Poista namä kertymät saännöllisesti irrottamalla laite pistorasiasta ja imuroimalla tuuletusaukot ja ritolät.
3. Alä käytä hankaavia tai nestemäisiä materiaialeja laitteessa. Puhdista kostealla (ei marällä) liinalla, joka on kasteltu kuumaan saippuaveteen.
4. Älä kytke laitetta virtalähteeseen ennen kuin se on tãysin koottu ja säädetty.
5. Kytke laite pois pälä tä ja käytä liikutteluun tarkoitettua kahvaa (kuva 2).
6. Alä pese tai upota laitetta veteen tai muihin{nesteisiin.Saat-taa syntyä oikosulku tai tulipalo.
7. Älä käytä laitetta suljetussa tilassa, kuten kaapin sisällä, silä se voi aiheuttaa tulipalon.

1. Jos pistorasia ja laitteen pistotulppa eivät sovi yhteen, vahhdata pistorasia toiseen sopivaan pistorasian ammattitaitoisella henkilökunnalla, joka varmistaa, etta pistorasian kaapelin poikkileikkaus on sopiva laitteen ottamalle teholle. Jos niiden käytto on välttämätontä, niiden on oltava voimassa olevien turvallisuusstandardien mukaisia, ja niiden virran nimellisarvon (A) on oltava vähintään laitteen enimmäisvirran nimellisarvon suuruinen.
2. Älä käytä laitetta, jos se hajoaas tai siinä on toimintahäiriöitä, jos johto tai pistoke on vauroitunut tai jos se on pudonnut tai vahingoittunut millään tessall. Sammuta laite, irrota se pistorasiasta ja anna ammattitaitoisen henkilön tarkastaa se.
3. Valtuuttamattoman henkilön suorittama purkaminen, korjaaminen tai muuntaminen voi aiheuttaavakavia vaurioita ja mi-tatöidä valmistajan takuun.
4. Ålä pura äläkä tee muutoksia laitteeseen.
5. Laitteen korjaaminen itse on erittäin vaarallista.
6. Jos muissa laitteissa on kaasuvuotoja, tuuleta huone hyvin ennen laitteen käyttoa.
7. Alä irrota pistoketta pistorasiasta ennen laitteen sammuttamista.

8. Jos päätat lopettaa tällaisen laitteen käytön, on suosittelvaa tehdä se toimintakyvytömäksi katkaisemalla virtajohto, kun olet irrottanut sen pistorasiasta.

9. VAROITUS - Ylikuumenemisen estämiseksi ülä peitä laitetta (kuva 4).

10. Lisäksi on suositeltavaa tehdä laitteen osista vaarattomia, erityisesti lapsille, jotka voivat käytää käytõstä poistettua laitetta leikeissään.

11. Kun laitetta käytetään ensimmäista kertaan ja jos se on ollut pitkään käyttämattömanä siitä saattaa kuulua kevyttä melua tai pienta Hajua. Tämä on normala ilmiö, joka hviäa muutam minuutin käytön jälkeen.

0.4 - KÄYTTÖTARKOITUS

1. Laitetta saa käyttaa ainoastaan puhallinlämmittimenä, jonka ainoana tarkoituksena on tehdä huoneesta, jossa oleskelet, vihtyisä.
2. Tämä laite on tarkoitettu vain kotitalouskäyttoën tai vastaa-vaan käyttoën, ei kaupalliseen tai teollisen käyttoën.
3. Laitteen värärlainen käytö, ja ihmisille, omaisuudelle tai elämille aiheituneet vahingot vapauttavat OLIMPIA SPLEN-DIDin kaikesta vastuusta.

0.5 - KÄYTTÖTARKOITUKSEN VASTAINEN JA POTENTIALISTI VAARALLINEN KÄYTTÖ

1. Älä käytä laitetta tiloissa, joissa käytetään tai säilytetään bensiiniä, maalia tai muita syttyvä nesteita, tai ympäristöissä, joissa on syttyvä tai rajahtävi kaasuja.
2. Alä kayta laitetta, jos huoneeseen on öskettäin ruiskutettu hyönteismyrkkyä tai jos huoneessa on palavia suitsukkeita, kemikaalihöyryjä tai ölyisä jaämä.
3. Älä kaytä tata laitetta pienissä huoneissa, joissa asuu hen-kilöitä, jotka eivat pysty poistumaan huoneesta itsenäisesti, ellei laitetta valvota jatkuvasti.

Tätä tuotetta saa käyttaa vain tassä käytöohjeessa annettujen ohjeiden mukaisesti. Muu kuin märitetty käytö voi aiheuttaavakavia vammoja. VALMISTAJAEIOTAVASTUUTAHENKIÖ-TAIOMAISUUSVAHINGOISTA, JOTKA JOHTUVAT SIITÄ, ETTÄ TASSÄ OPPAASSA ANNETTUJA MÄRÄYKSIÄ EI OLE NOUDATETTU.

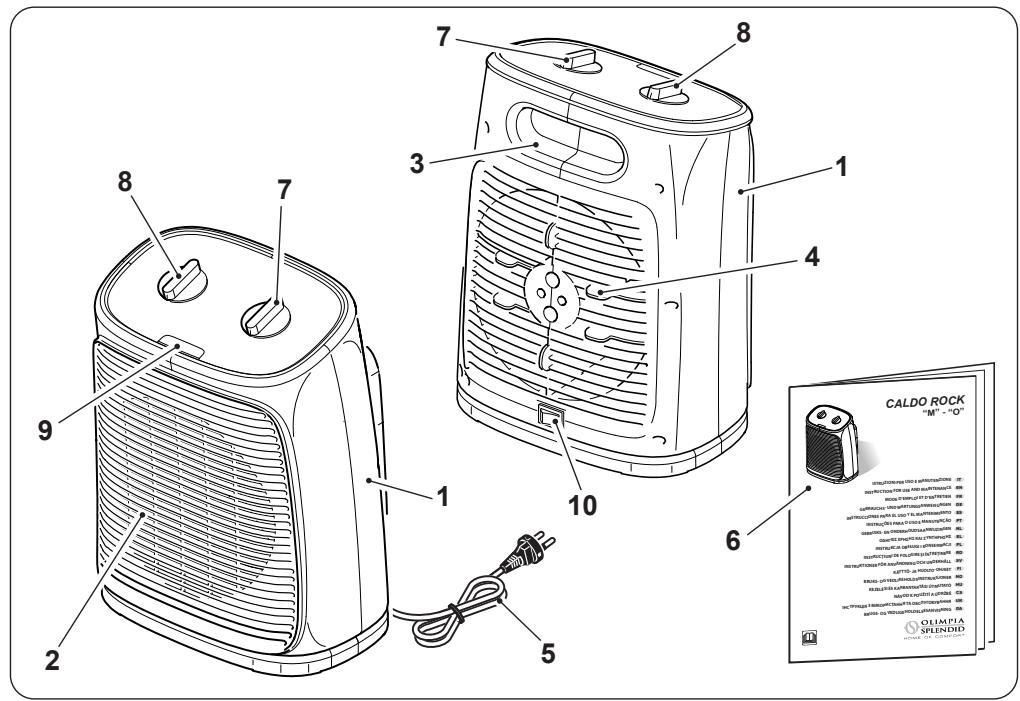

1 - LAITTEEN JA OHJAUSTEN KUVAUS

1. Laitteen runko
2. Ilmanpoistoritilä
3. Kahva
4. Ilmantuloritilä
5. Virtajohto

6. Kaytto- ja huoTo-ohjekirja

7. ON/OFF-nuppi ja poistoilman lampötilan säädin

8. Huonelampotilan saatunuppi
9. Led-valo "laite toimii"
10. Värähtelyn ON/OFF -painike (vain malli "O")

2 - ASENNUS

• Laite ei vaadi asennusta, ja sitä tulee käytäa vain kannettavana laitteena.
• Varmista laitteen eheys pakkauksesta purkamisen jälkeen; jos olet epävarma, älä käytä laitetta ja kaänny ammatitaitoisen henkilökunnan puolen.
• Kelaa virtajohto kokonaan auki.
• Aseta laite sopivaan ymparistöön ja vakaalle, tasaiselle alustalle.

• Varmista, etta verhot tai muut esineet eivat esta ilmavirtaa (kuva 3).

• Jäta vähintään 1 m vapaata tilaa laitteen sivuille, taakse ja yläpuolelle (kuva 1).

• Varmista, etta nuppi (7) on asetetu asentoon "O".

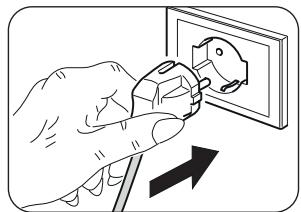

• Aseta pistoke pistorasiaan.

• Varmista, että verkkotiedot vastaavat laitteen tyyppikilvessä ilmoitettuja tie-toja.
• Sijoita johto alueille, joilla ei kuljeta kompastumisen välttämiseksi.

3 - KÄYTTÖ

Nuppi "7"

Nuppi asennossa "O": laite.POIS päältä
"TUULETIN"-toiminto: kännä nuppi asentoon "".
"MINIMITEHO" -toiminto: kännä nuppi asentoon " ●".
"MAKSIMITEHO" -toiminto: käannn uppi asentoon "●●".

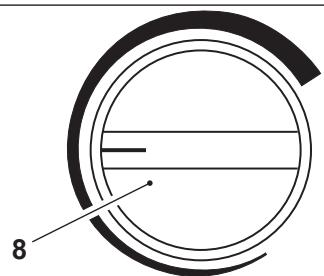

Nuppi "8"- Termostaatti

Käynnistä laite käantämälä nuppi (7) asentoon ” ● ” tai asentoon ” ● ● ” .
- Jos haluat asettaa huonelampötilan tiettyyn arvoon (termostaatti), kännä nuppia "8" myotäpäävään, kunnes se pysähtyy.
- Kun huoneen haluttu lampötila on saavutettu, kännä nuppia "8" hitaasti vastapäivään, kunnes laite sammu.
- Laite kytkeytyy automaattisesti uudelleen pälle, kun huonelämpötila laskee asetetun raja-arvon yläpuolelle, ja kytkeytyy uudelleen pois pälä, kun huonelämpötila saavuttaa asetetun arvon.

"Värähtely" -kytkin (vain malli "O")

• Kun laite on toiminnassa, paina kytkin (10) asentoon "I" (ON) varähtelyn käynnistämiseksi.
• Pysäytä toiminto painamalla kytkin asentoon "0" (OFF).

4 - SUOJAUS YLIKUUMENEMISTA VASTAAN

• Tämä tuote on suojattu ylikuumenemissuojalla, joka kytkee laitteen automaattisesti pois pälä, jos laite ylikuomenee voimakkaasti. Tassā tapauksessa:

• kytke pistoke irdi pistorasiasta;

• odota noin 30 minuuttia, jotta se jäahtyy;
• etsi mahdollinen ylikuumenemisen syy (esim. jokin peitttä laitteen);

• tarkista laite, virtajohto ja pistoke vaurioiden varalta.

• Jos vahinkoja ei esiinny:

• aseta pistoke pistorasiaan;

• käynistä laite uudelleen.

Jos laite on edelleen pois paälta, ota yhteys huoltoon.

5 - TURVATARKASTUS

(KAATUMISENESTOKYTKIN)

• Jos laite putoaa tai kaatuu, kaatumisenestokytkin aktivoituu, jolloin se kytkeytyy automaattisesti pois pälä.
• Laite on asetettava pystyasentoon normalalin toiminnan jatkamiseksi.

6 - HUOLTO JA PUHDISTUS

Kytke laite pois päältä kääntämälä nuppi (7) asentoon "0", ennen kuin teet laitteelle puhdistus- tai huoltotöitä. Irrota pistoke pistorasiasta ja odota, kunnes tuuletin on pysähtynyt.

Käytä kuivaa liinaa laitteen puhdistamiseksi.
- Jos laite on erittäin likainen, laitteen ulkopouli voidaan puhdastaa haalealla vedellä (enintään 50^ ) ja mietoon pesuaineeseen kostutetulla liinalla. Kuivaa puhtaalla liinalla.
- Poista póly siveltimellä tai pólyimurilla syöttö- ja poistorilöistä (kuva 5).

• Varmista, että laite on tãysin kuiva, ennen kuin kytket pistokkeen takaisin pistorasiaan.
• Alä käytä laitteen puhdistamiseen kemiallisesti käsitettyä tai antistaattista liinaa.
• Alä käytä bensiiniä, kiillotustahnaa tai vastaavia liuottimia. Nämä tuotteet voivat aiheuttaa muovipinnan halkeilua tai muodonmuutoksia.
• Alä käytä öljä, kemikaaleja tai hankaavia tuotteita laitteen puhdistamiseen.
  Alä pese tai upota laitetta veteen.

• Jos laitteessa ilmenee toimintahäiriöitä, alä yritä purkaa sitä, vaan ota yhteys jälleenmyyjaän tai tekniseen huoltoon.

7 - LAITTEEN SÄLYTYS

• Jos et aio käyttaa laitetta erityisen pitkään aikaan taiJos joudut tekemään toita, jotka voivat tuottaa paljon polya, suosittelemme laitteen sailyttamista seuraavasti:

• Sammuta laite ja irrota se pistorasiasta.
  Sailyta laite villeassä ja kuivassa paikassa kostenedelta suojattuna.

8 - TEKNISET TIEDOT

• Katso taulukko seuraavalla sivulla.

CALDO ROCK	Tieto	Symboli	Arvo	Yksikkö
Lämpötuottavuus
Nimellinen lämpöteho		Pnom	2,0	kW
Vähimmäislämmöntuotto (osoittava)		Pmin	1,0	kW
Suurin jatkuva lämpöteholla		Pmax,c	2,0	kW
Apuvirran kulutus
Nimellisellä lämpöteholla		elmax	0,000	kW
Minimilämpöteholla		elmin	0,000	kW
Valmiustilassa		elsb	0,000	kW
Lämpöntuoton typpi / huoneen lämpötilan säätö				Kyllä	Ei
Yksivaiheinen lämpöntuotto ilman huonelämpötilan säätöa				☐	✓
Kaksi tai useampi manuaalinen vaihe ilman huonelämpötilan säätöa				☐	✓
Huonelämpötilan säätö mekaanisen termostaatin avulla				✓	☐
Elektroninen huonelämpötilan säätö ja päävittäinen ajastin				☐	✓
Elektroninen huonelämpötilan säätö ja vikoittainen ajastin				☐	✓
Mout ohjausvaihtoehdot
Huonelämpötilan säätö lASNäolotunnistuksella				☐	✓
Huonelämpötilan säätö avoimien ikkunoiden tunnistuksella				☐	✓
Kaukosäätimellä varustettuna				☐	✓
Mukautuilla käynnistyksen ohjauksella				☐	✓
Käyttoaikarajoituksella				☐	✓
Mustalla pallolämpömittarilla				☐	✓

[e-mail]

Olimpia Splendid SpA

Via Industriale 1/3, 25060 Cellatica, Brescia, Italy
