PP152 - Sähköinen invertteri DOMETIC - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähköinen invertteri
Merkki	DOMETIC
Malli	PP152
Tulojännite	12 V DC
Lähtöjännite	210 – 230 V AC
Lähtötaajuus	50 Hz ± 2 Hz
Jatkuva teho	150 W
Huipputeho	350 W
Mitat (P x L x K)	167 x 129 x 71 mm
Paino	800 g
Virtalähde	12 V akku (tupakansytytinpistoke)
Sulake	Sisäinen, vaihdettavissa samanlaisella sulakkeella
Suojaukset	Lämpösuojaus, ylikuormitussuojaus, alijännitesuojaus (10 V), ylijännitesuojaus (15,3 V)
Alijännitehälytys	Laukeaa 10,8 V:n jännitteellä
Jäähdytys	Kotelo ja tuuletin
Ympäristön lämpötila	0 °C – 50 °C
Hyväksynnät	CE E24
Liitäntä	12 V pistoke liitäntäkaapelilla
Huolto	Puhdistus kostealla liinalla
Turvallisuus	Älä peitä ilma-aukkoja, älä käytä lähellä syttyviä kaasuja, älä kytke useita laitteita
Käyttötarkoitus	Muuntaa 12 V DC 230 V AC:ksi enintään 150 W jatkuvaa tehoa vaativille laitteille
Takuu	Lakisääteinen, ota yhteyttä WAECO:hun tai jälleenmyyjään

Usein kysytyt kysymykset - PP152 DOMETIC

Mikä on PP152-invertterin enimmäisteho?

Jatkuva enimmäisteho on 150 wattia ja huipputeho 350 wattia. Laitteita, jotka vaativat suurempaa tehoa, ei saa kytkeä.

Voinko kytkeä jääkaapin tähän invertteriin?

Kyllä, mutta ota huomioon, että sähkömoottorilla varustetut laitteet (kuten jääkaappi) käyttävät usein suurempaa tehoa käynnistyksen aikana kuin tyyppikilvessä mainitaan. Tarkista, ettei käynnistysteho ylitä 350 W.

Miten invertteri asennetaan ja kiinnitetään?

Kiinnitä invertteri mukana tulevilla neljällä kiinnikkeellä. Valitse vakaa, kuiva, hyvin tuuletettu paikka, joka on suojattu pölyltä ja syttyviltä materiaaleilta. Jätä laitteen ympärille vähintään 25 cm vapaata tilaa. Älä asenna sitä moottoritilaan tai suoraan auringonvaloon.

Mitä teen, jos invertteri sammuu käytön aikana?

Mahdollisia syitä: ylikuumeneminen (anna jäähtyä ja paranna ilmanvaihtoa), akun alijännite (lataa akkua tai käynnistä moottori), vioittunut sulake (vaihda samanlaiseen) tai vioittunut laite (vaihda laite).

Miten invertterin sulake vaihdetaan?

Irrota viallinen sulake laitteen takana olevasta pidikkeestä (kuva 2 3, sivu 4). Asenna uusi samanlainen sulake. Älä käytä eriarvoista sulaketta.

Mitä akkua minun tulisi käyttää PP152:n kanssa?

PP152 toimii 12 V DC -akulla. Nimellinen tulojännite on 12 V. Varmista, että akku pystyy antamaan vähintään 15 A (pistokkeen, johdon ja sulakkeiden sallittu kuormitus).

Voinko käyttää invertteriä moottorin ollessa sammutettuna?

Kyllä, invertteriä voidaan käyttää moottorin ollessa päällä tai sammutettuna. Pitkäaikaisessa käytössä suurella kuormalla on kuitenkin suositeltavaa käynnistää moottori ajoneuvon akun lataamiseksi.

Miten invertteri puhdistetaan?

Puhdista laite säännöllisesti kostealla liinalla. Älä käytä teräviä tai kovia esineitä, jotka voisivat vahingoittaa sitä.

Mitä teen, jos invertteri ylikuumenee?

Invertteri sammuu automaattisesti ja punainen vikavalo syttyy. Kytke invertteri pois päältä katkaisimella. Jäähdytyksen jälkeen (varmista riittävä ilmanvaihto) voit kytkeä sen uudelleen päälle.

Mikä on PP152-invertterin takuu?

Lakisääteinen takuuaika on voimassa. Vian sattuessa lähetä laite maasi WAECO-toimipisteeseen tai valtuutetulle jälleenmyyjälle liitteenä kopio päivätystä laskusta ja kuvaus viasta.

KÄYTTÖOHJE PP152 DOMETIC

Pyytäkää lisää tietoja WAECOn kattavista tuotevalkoimista. Tilatkaa tuotekuvastomme maksutta ja sitoumuksetta internet-osoitteesta: www.domatic-waeco.com

1

2

PerfectPower

3

4

5

Lue tämä ohje huolellisesti lapi ennen laitteen pystytstä ja käyttoön-ottoa, ja sailytä ohje. Jos myyt laitteen eteenpän, anna ohje tälloin edelleen ostajalle.

Sisällysluettelo

1 Neuvoja kayttöohjeen kayttamiseen 112
2 Yleisiä turvallisuusohjeita. 112
3 Laitteet 114
4 Maaraysten mukainen kayttö 115
5 Tekninen kuvaus 115
6 Vaihtosuntaajan liittäminen 116
7 Vaihtosuntaajan kayttaminen. 118
8 Sulakkeen vaihtaminen 119
9 Vaihtosuntaajan hoit ja puhdistaminen 119
10 Vianetsintä 120
11 Takuu. 120
12 Havittaminen 121
13 Tekniset tiedot 121

1 Neuvoja käyttoohjeen käytämseen

Huomio!

Turvallisuusohje: Noudattamatta jättäminen voi johtaa materiaa-livaurioihin ja Haitata laitteen toimintaa.

Huomio!

Turvallisuushe, joka viittaa sahkovirrasta ja -jannitteestä johtuviin vaaroihin: Noudattamatta jattäminen voi johtaa henkilö- ja materiaialivaurioihin ja Haitata laitteen toimintaa.

Ohje

Laitteen käytöä koskevia lisātietoja.

Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeleelta.
Tämä symboli kuvailee menettelyn tuloksen.

Noudata myös seuraavia turvallisuusohjeita.

2 Yleisiä turvallisuusohjeita

2.1 Yleinen turvallisuus

Huomio!

WAECO International ei ota mitään vastuuta seuraavista syistä johtuvista vauroiista:

• asennus- tai liitantävirheet
• laitteeseen mekaanisen vaikutuksen tai ylijännitteen takia syn-tyneet vauriot,
• Iaitteeseen ilman WAECO Internationalin nimenomaista lupaa tehdyt muutokset,

• käytö muuhun kuin käytöohjeessa ilmoitettuun tarkoitukseen.

• Käytä laitetta ainoastaan sen käytötarkoitukseen.

• Älä kayta laitetta kosteassa tai marassä ymparistössa.
• Laitetta saa huoltaa ja korjata vain ammattimies, joka tuntee toihin liittyvät vaarat sekä vastaavat märäykset.

2.2 Turvallisuus laitteen asentamisen yhteydessä

Huomio hengenaara!

Liitä aina vain yksi sähkölaite vaihtosuntaajaan. Jos liität kaksi tai useamman sähkölaitteen, voi seurauksena olla oikosulku.

• Ota huomioon tukeva alusta!
  Laite taytyy sjoittaa ja kiinnittäa niin vakaasti, etta se ei voi kaatua tai pudota.
  Varmista laite siten, etta lapset eivat voi päästa sihen käsiki.
  Voi syntyä vaaroja, joita lapset eivät havaitse!
• Älä aseta laitetta altiiksi millekään lampolähteelle (auringonpaiste, lammitys jne.). Välta nain laitteen lisälampenemistä.

Veneasennuksessa

• Sähkölaitteiden asentaminen väärin voi aiheuttaa veneisiin korroosiovaurioita. Anna vaihtosuuntaajan asentaminen asiantuntevan (vene-) sähkömiehen tehtäväksi.

Sahköiset johtimet

• Käytä putkitusta tai lapiivientikappaleita, jos johtimet täytyy viedä peltisei nien tai muiden teräväreunaisten seinien lapi.
• Älä aseta johtimia liian lóysälle, tai teräville taitteille sahköä johtavien materiaalien (metalli) pälle.
• Älä kisko johtimista.
• Älä aseta 230 V -verkkjohtoa ja 12/24 V -tasavirtajohdinta samaan johdinkanavaan (putkitus).
  Kiinnitä johtimet hyvin.
• Veda johtimet siten, etta niihin ei voi kompastua ja etta johdon vaurioitumisen mahdollisuus on pois suljettu.

2.3 Laitteen käytöturvallisuus

Huomio!

Noudata seuraavia perustavia turvatoimenpiteita kayttäessäsi sahköllä toimivia laitteita. Tämä suojelee sinua:

• sahköiskulta
  palovaaralta
  loukkaantumiselta

• Laitetta ei saa käyttaa kaasun tai syttyvien materiaalien lähellä, pinnan lampötila voi olla jopa 60^ .

• Käytä laitetta vain, kun laitteen kotelossa ja johtimissa ei ole vaurioita.
  Huolehdi siitä, etta laitteen ilmantulo- ja -poistoaukkjoa ei peitetä.
  Huolehdi hyvästä tuuletuksesta.
• Älä yhdistä vaihtosuuntaajan 230 V -lähtöä (kuva 1 1, sivulla 3) toiseen 230 V -lähteseen.
• Vaihtosuntaajan osat ovat jännitteisiä myös suojalaitteiston (sulakteen) lauettua.
• Katkaise virransyöttö aina laitetta koskevien toiden ajaksi.

3 Laitteet

Nimitys

Tuotenro.

PerfectPower PP152: Vaihtosuntaaja liitäntäjohdolla 12-V- PP152 pistorasiaan sekä nelja pidikettä

PerfectPower PP154: Vaihtosuuntaaja liitäntäjohdolla 24-V- PP154 pistorasiaan sekä neljä pidikettä

PerfectPower PP402: Vaihtosuntaaja liittimilla 12-V-akkuun PP402 sekä neljā pidikettä

PerfectPower PP404: Vaihtosuuntaaja liittimilla 24-V-akkuun PP404 sekä neljā pidikettä

PerfectPower PP602: Vaihtosuntaaja liittimilla 12-V-akkuun PP602 sekä neljā pidikettä

PerfectPower PP604: Vaihtosuntaaja liittimilla 24-V-akkuun PP604 sekä neljā pidikettä

4 Maäräysten mukainen käytto

Vaihtosuuntaajaa käytetään 12 V:n tai 24 V:n tasajännitteen muuntamiseen 230 V -vaihtojännitteeksi, jonka taajuus on 50 Hz.

12 V: PerfectPower PP152, PP402 ja PP602
24 V: PerfectPower PP154, PP404 ja PP604

5 Tekninen kuvaus

PerfectPower vaihtosuntaajia voidaan käyttaa kaikkialla, missä on 12-V-DC-liitäntä (malleille PP152, PP402, PP602) tai 24-V-DC-liitäntä (malleille PP154, PP404, PP604). Laitteita jähdytetään lisäksi tarpeen mukaan kuorma- ja lampötilaperusteisella tuulettimella.

Korkein kestoteho on

• vaihtosuuntaajilla PP152 ja PP154 150 wattia
• vaihtosuuntaajilla PP402 ja PP404 350 wattia
• vaihtosuuntaajilla PP602 ja PP604 550 wattia

Laitteeseen ei saa liittäa laitteita, joden tehontarve on tata suurempi.

Vaihtosuuntaaja on varustetu termisella ja sähköisellä ylikuormitussuojalla sekä ali- ja ylijännitesuojalla. Vaihtosuuntaaja kytkeytyy pois:

• kun vaihtosuntaajan sisäinen lampötila on liian korkea
• kun kuormitus nousee yllä mainittujen tehoarvojen yli
• kun tulojännite on liian matala tai lian korkea

Vaihtosuntaajat voidaan vaihtoehtoisesti kytkeä paallee ja pois suoraan lait-teen kytkimellä, tai ulkoisella kytkimellä.

Ohje

Huomaa moottorikayttoiisa sähkolaitteita liittäessäsi (esim. porakone, jäkaappi jne.), etta namā tarvitsevat käynnistyakseen usein suuremman tehon kuin mitä typpikilvessä ilmoitetaan.

6 Vaihtosuntaajan liittäminen

6.1 Vaihtosuuntajan Kiinnitys

Voit kiinnittäa vaihtosuntaajan oheisilla neljällä pidikkeellä.

Noudata asennuspaikkaa valitessasi seuraavia ohjeita:

• Vaihtosuuntaaja voidaan asentaa sekä pystysuoraan että vaakasuoraan.
  Vaihtosuuntaaja taytyy asentaa kosteudelta suojattuin paikkaan.
• Vaihtosuntaajaa ei saa asentaa ympäristöön, jossa on syttyvä materiaialeja.
  Vaihtosuuntaajaa ei saa asentaa polyiseen ymparistoo.

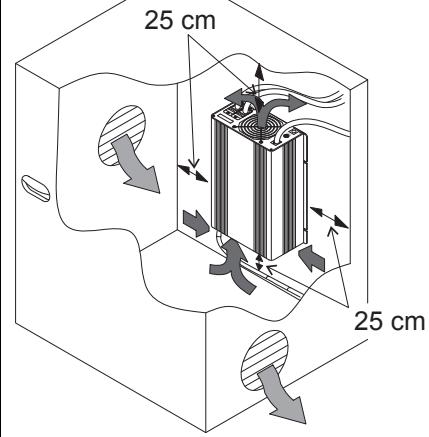

• Sijoituspaikassa pitäa olla hyvä tuuletus. Asennettaessa laite pioneen suljettuun tilaan, tassä pitäa olla ilmanvaihtoaukot tulo- ja poistoilmalle. Vaihtosuntaajan ympärillä tätyy olla vähintään 25 cm vapaata tilaa (kuva 4, sivulla 5).
• Vaihtosuntaajan alapuolella olevan ilmantulon ja takapuolella olevan ilmanpoiston taytyy olla vapaina.
• Yli 40^ :n ympäristölampötiloissa (esim. moottori- tai lammitystiloissa, suora auringonpaiste) vaihtosuntaajan kuormitettuna synnyttämä lampö saattaa johtaa automaattiseen katkaisuun.
• Asennuspinnan taytyy olla tasainen ja kyllin luja.

Huomio!

Ennen kuin teet mitaën reikiä, varmista, etta poraaminen, sahaaminen tai viilaaminen ei vahingoita sähköjohtoja tai ajoneuvon muita osia.

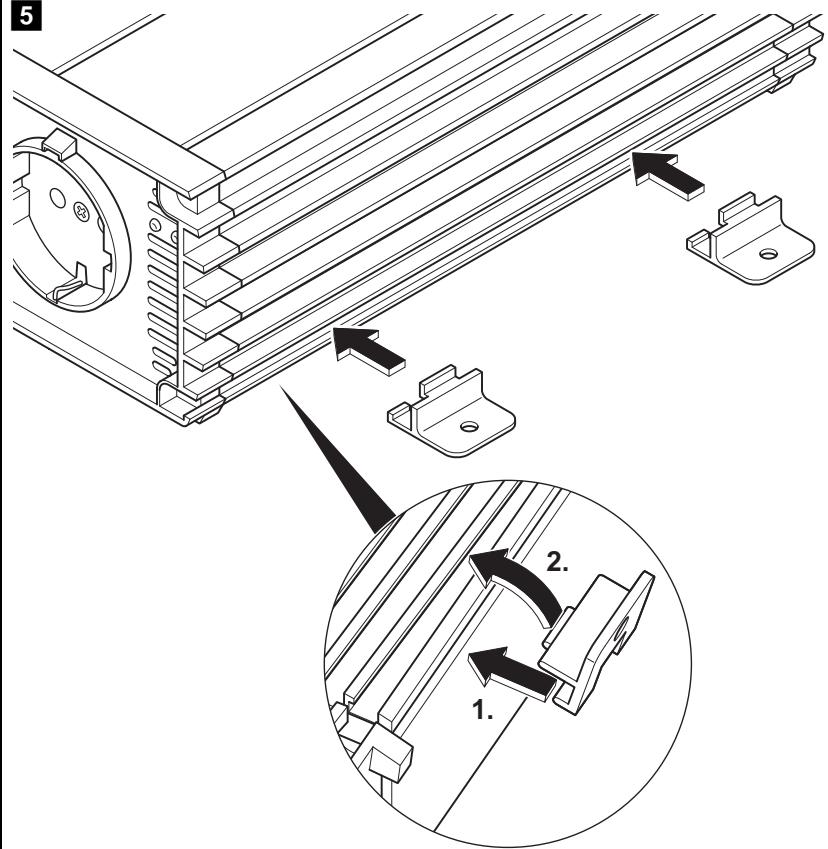

Kiinnä vaihtosuuntaaja seuraavalla tavalla (kuva 5, sivulla 5):

Napsauta aina kaksi pidikettä vasemmalta ja oikealta puolelta. Voit siirtäa pidikkeitä haluamallasi tavalla.
▶ Ruuvaa vaihtosuuntaaja kiinni ruuvaamalla aina yksi ruuvi porausten läpi pidikkeisiin.

6.2 PP152:n ja PP154:n liiäntä

Liittäminen suoritetaan pistokkeella, joka työnnetään 12-V-pistorasian (mallissa PP152) tai 24-V-pistorasian (mallissa PP154). Pistokkeen keskitappi (kuva 4, sivulla 3) on liitetty plusjohtimeen ja pistokkeen molemmat sivusangat (kuva 5, sivulla 3) miinusjohtimeen.

Huomio!

Työntäessäpi pistoketta pistorasiaan huolehdi siitta,ettäkiinnityson luja.Jos liitanta on riittamatön,pistoke lampenee.

Huomio!

Pistorasian, syötöjohtimen ja sulakkeen kuormitettavuuden on ol-tava vähintään 15 ampeeria. Sulaketta ei saa mennä omin pän vaihtamaan suurempaan.

6.3 PP402:n, PP404:n, PP602:n jaPP604:n liitäntä

Huomio!

Liitä vaihtosuuntaajan käytöönottamiseksi punainen johto (kuva 4, sivulla 3) akun plusnapaan (+) ja musta johto (kuva 5, sivulla 3) akun miinusnapaan (-). Huolehdi siitä, että akun navat ovat liitetäessä puhtaita.

Huomio!

Pidennä liitäntäjohtoa vain samanpaksuisella tai paksumalla joh-dolla.

Huomio!

Huolehdi siṭṭa, Ḥettā napaisuus ei mene ristiin. Liitäntöjen napaisuuden sekoittaminen johtaa runsaaseen kipinointiin ja sisäiset sulakkeet palavat.

7 Vaihtosuntaajan käytäminen

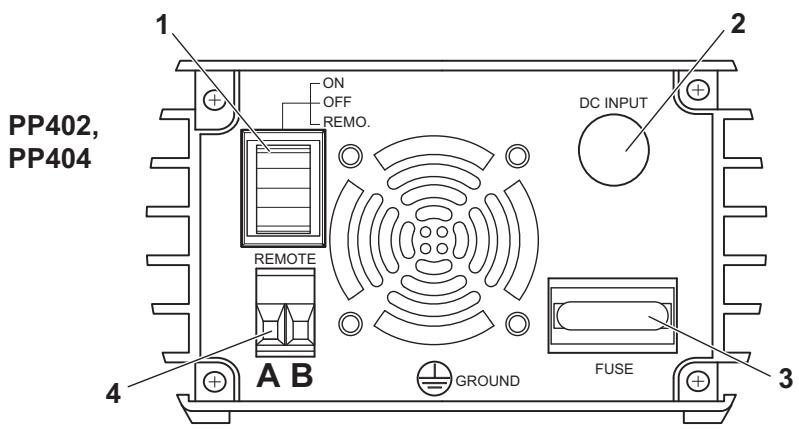

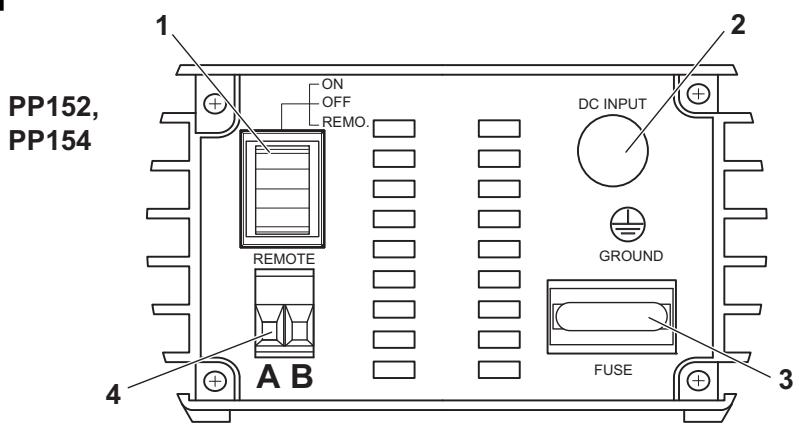

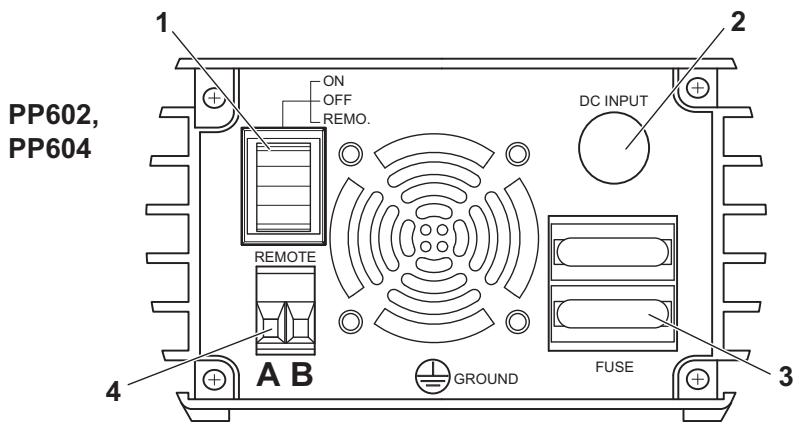

Päkytmellä (kuva 2 1, sivulla 4) laitteen takapuolella on kolme asentoa:

• ON (päälä): Vaihtosuuntaaja on kytketty päälle.
• OFF (pois): Vaihtosuuntaaja on kytketty pois päältä.
• REMOTE (kaukosäätö): Vaihtosuuntaaja kytketaän paälle ja pois paälä ulkoisella kytkimellä.

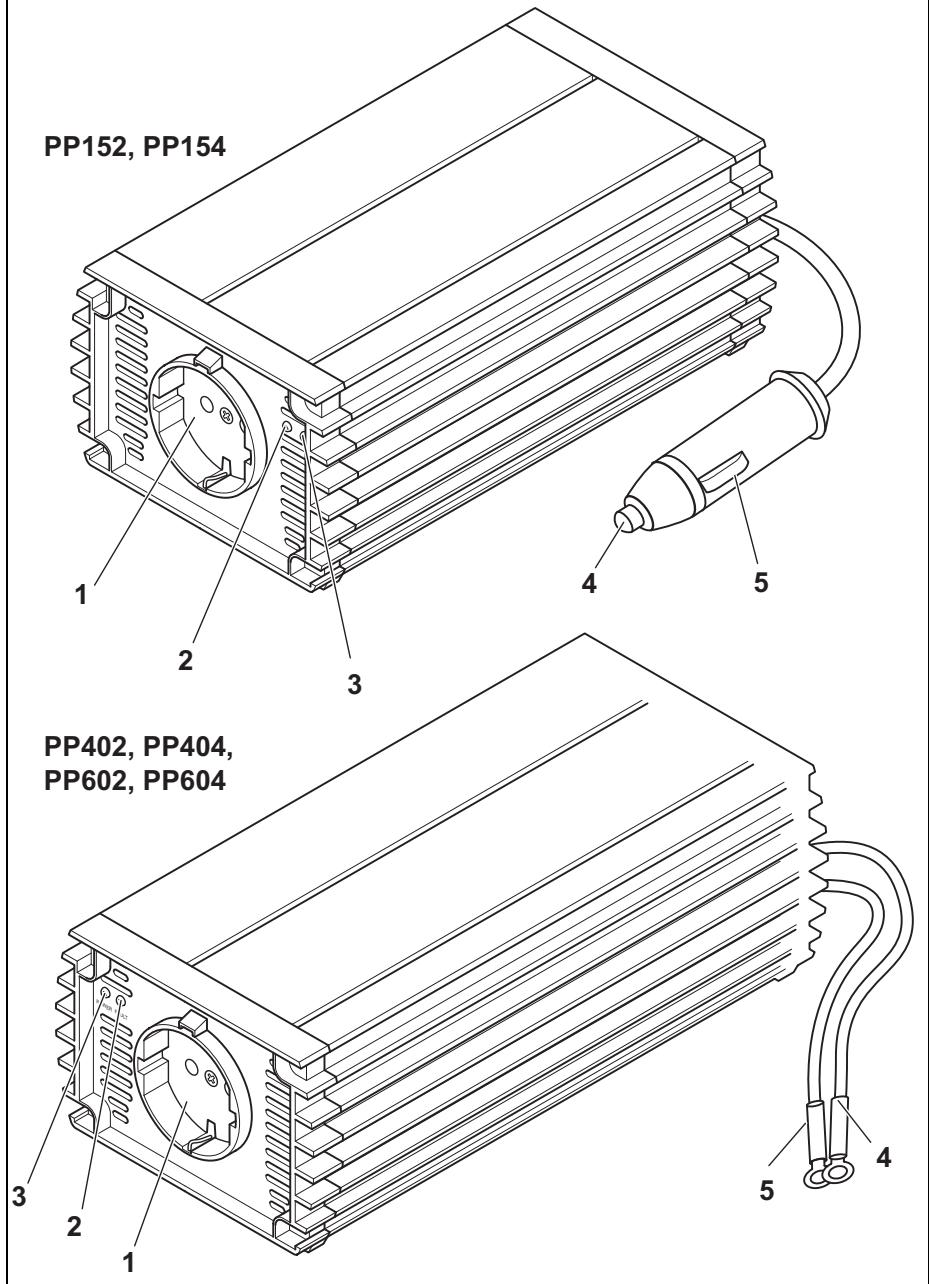

  Liitä sähkölaite vaihtosuuntaajan pistorasiaan (kuva 1, sivulla 3).

Päälle kytkeminen laitteesta

Aseta pääkytkin (kuva 2 1, sivulla 4) asentoon "ON".
Vihrea merkki-LED (kuva 1 3, sivulla 3) palaa.

Pois kytkeminen laitteesta

Aseta pääkytkin (kuva 2 1, sivulla 4) asentoon "OFF".
Vihrea merkki-LED (kuva 1 3, sivulla 3) sammu.

Päälle kytkeminen ulkoisella kytkimellä

Vaihtoehtoisesti voit kytkeä vaihtosuuntaajan pois ja pälle ulkoisella kytki-mellä.

Aseta pääkytkin (kuva 2 1, sivulla 4) asentoon "REMOTE".
Liitäulkoinen kytkin seuraavien kytkentakuvien mukaan Remote-porttiin (kuva 2 4, sivulla 4):

• Ulkainen kytkin, jannitesyöttö vaihtosuuntaajasta: kuva 3, sivulla 5

Kun vaihtosuntaaja on kytketty paallee ulkoisesta kytkimesta, vihrea merkki-LED (kuva 3, sivulla 3) palaa.

7.1 Huomaa seuraavat käyttoa koskevat ohjeet

Jos akkujännite putoaä käytön aikana alle 10,8 V:n malleissa PP152/PP402/PP602 tai alle 21,5 V:n malleissa PP154/PP404/PP604, kuuluu varoitusääni. Jos akkujännite putoa edelleen, vaihtosuntaaja kytkeytyy pois pälä ja punainen vika-LED (kuva 1 2, sivulla 3) palaa.

Vaihtosuuntaaja kytkeytyy pois pälättä, jos se lampenee liikaa - punainen vika-LED (kuva 1 2, sivulla 3) loistaa.

Kytke vaihtosuntaaja tassä tapauksessa kytkimellä pois pälä.

Vaihtosuuntaaja voidaan kytkea uudelleen paalle sen jalkeen, kun se on jaahtnyty.

Kun vaihtosuntaajaa kaytetaan pitka aika suurella kuormalla, on suositeltavaa kaynnistaa moottori, jotta ajoneuvon akku latautuu uudelleen.

Vaihtosuuntaaaja. voidaan kayttta moottorin kaydessa tai sen ollessa sammutettuna. Moottoria ei tulisi kuitenkaan kaynnistaa, kun vaihtosuuntaaja on paalle kytketynä, koska savukkeensytyttemin viransyött saattaa kateta kaynnistyksen aikana.

8 Sulakteen vaihtaminen

Vaihda vaihtosuuntaajan sulake seuraavasti:

Poista vialinen sulake (kuva 2 3, sivulla 4) kannasta takapuolella.
Aseta uusi saman spesifikation sulake paikalleen.

9 Vaihtosuntaajan huito ja puhdistaminen

Huomio!

Älä käytä puhdistamiseen teräviä tai kovia välineitä, koska tämä voi johtaa laitteen vahingoittumiseen.

Puhdista laite toisinaan ulkopuolelta Kostenalla liinalla.

10 Vianetsintä

Vika	Syy	Poistaminen
Ei lahtöjännitettä	Ei kontaktia akkuun	Tarkasta kontakti ja johdot. Kytke tarv. sytytys pälle. PP152/PP154: 12-V- tai 24-V- pistorasia tarkastetaan ja vaihdetaan tarv.
Ei lahtöjännitettä	Terminen ylikuormitus	Sammuta sähkölaite. Anna vaihtosuntaajan jähtyä ja huolehdi paremmasa ilmanvaihposta.
Ei lahtöjännitettä	Sulake on palanut (vaithosuu- taajassa tai ajoneuvossa)	Vaihda sulake saman spesifi- kaation sulakkeesen.
Ei lahtöjännitettä	Laite rikki	Vaihda laite.
Laite kytkeytyy jaksoittain pällem/pois.	Jatkuva kuormitus on liian korkea	Vähennä kuormitusa.
Vaihtosuntaaja kytkeytyy pois pälätä, kun liitetty laite kyktetään pällem	Pällemkytkentävirta on liian korkea	Vertaa laitteen tehoa vaihto- suuntaajan maksimitehoon.
Lian matala lahtöjännite	Akkujännite alle 10,8 V (PP152/PP402/PP602) tai 21,5 V (PP154/PP404/PP604)	Lataa akku (käynistä moottori).

11 Takuu

Laitetta koskee lakisäteinen takuuaika. Jos tuote sattuu olemaan viallinen, laheta se paikallseen WAECO toimipisteeseen (osoitteet käyttoohjeen takasivulla) tai omalle kauppiaallesi. Korjaus- ja takuukäsittelya varten laheta mukana seuraavat asiakirjat:

• Kopio ostolaskusta, jossa nagyy OSTOPAIVÄ
• Valitusperuste tai vikakuvaus

12 Havittäminen

Vie pakkaismateriaali mahdollisuuksien mukaan vastaavan kierratysjäteen joukloon.

Jos poistat laitteen lopullisesti käytöstä, ota selvää laitteen havittämista koskevista maäräysistä lahimmässä kierratyskeskuksessa tai kauppiaasi luona.

13 Tekniset tiedot

Seuraavat tekniset tiedot koskevat kaikkia vaihtosuuntaajia:

	PP152, PP402, PP602	PP154, PP404, PP604
Lähtöjännite	210 – 230 V AC ∪n
Lähtötaajuus	50 Hz ± 2 Hz
Lepovirrankulutus	< 0,25 A	< 0,25 A
Nimellinen tulojännite	12 V DC ==	24 V DC ==
Alijännitehälytys	10,8 V	21,5 V
Alijännitekatkaisu	10 V	20 V
Ylijännitekatkaisu	15,3 V	30,5 V
Lämmönpoisto	Kotelo/tuuletin
Ympäristön maksimilämpötila	0 °C – 50 °C
Tarkastus/sertifikaatti	CE Ε24

Laitekohtaiset tekniset tiedot:

	PP152	PP154
Tuotenro	PP152	PP154
Jatkuva lättöteho	150 W
Huippulähtöteho	350 W
Mitat	167 x 129 x 71 mm
Paino	800 g

	PP402	PP404
Tuotenro	PP402	PP404
Jatkuva lättöteho	350 W
Huippulähtöteho	700 W
Mitat	177 x 129 x 71 mm
Paino	950 g

	PP602	PP604
Tuotenro	PP602	PP604
Jatkuva lättöteho	550 W
Huippulähtöteho	1100 W
Mitat	222 x 129 x 71 mm
Paino	1350 g

Oikeus mallimuutoksiin, teknistä kehitystä palveleviin muutoksiin ja toimitus-mahdollisuuksiin pidatetaan.

Dometic

GROUP

Dometic WAECO International GmbH

Hollefeldstraße 63 · D-48282 Emsdetten
