KÄYTTÖOHJE PP154 DOMETIC

FI 111 Trapez-vaihtosuuntaaja Käyttöohje

D

Pyytäkää lisää tietoja WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme maksutta ja sitoumuksetta internet-osoitteesta: www.dometic-waeco.com

PerfectPower

1

PP152, PP154 1 2 3 4 5 PP402, PP404, PP602, PP604 3 2 1 5 4

2

Lue tämä ohje huolellisesti läpi ennen laitteen pystytstä ja käyttöön- ottoa, ja säilytä ohje. Jos myyt laitteen eteenpäin, anna ohje tällöin edelleen ostajalle.

Sisällysluettelo

1 Neuvoja käyttöohjeen käyttämiseen 112
2 Yleisiä turvallisuusohjeita....112
3 Laitteet....114
4 Määräysten mukainen käyttö....115
5 Tekninen kuvaus 115
6 Vaihtosuuntaajan liittäminen 116
7 Vaihtosuuntaajan käyttäminen....118
8 Sulakkeen vaihtaminen 119
9 Vaihtosuuntaajan hoito ja puhdistaminen 119
10 Vianetsintä....120
11 Takuu....120
12 Hävittäminen 121
13 Tekniset tiedot 121

1 Neuvoja käyttöohjeen käyttämiseen

Huomio!

Turvallisuusohje: Noudattamatta jättäminen voi johtaa materiaalivaurioihin ja haitata laitteen toimintaa.

Huomio!

Turvallisuusohje, joka viittaa sähkövirrasta ja -jännitteestä johtuviin vaaroihin: Noudattamatta jättäminen voi johtaa henkilö- ja materiaalivaurioihin ja haitata laitteen toimintaa.

Ohje

Laitteen käyttöä koskevia lisätietoja.

▶ Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeleelta.
√ Tämä symboli kuvailee menettelyn tuloksen.

Noudata myös seuraavia turvallisuusohjeita.

2 Yleisiä turvallisuusohjeita

2.1 Yleinen turvallisuus

Huomio!

WAECO International ei ota mitään vastuuta seuraavista syistä johtuvista vaurioista:

• asennus- tai liitäntävirheet
• laitteeseen mekaanisen vaikutuksen tai ylijännitteen takia syntyneet vauriot,
• laitteeseen ilman WAECO Internationalin nimenomaista lupaa tehdyt muutokset,

• käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen.

• Käytä laitetta ainoastaan sen käyttötarkoitukseen.

• Älä käytä laitetta kosteassa tai märässä ympäristössä.
• Laitetta saa huoltaa ja korjata vain ammattimies, joka tuntee töihin liittyvät vaarat sekä vastaavat määräykset.

2.2 Turvallisuus laitteen asentamisen yhteydessä

Huomio hengenvaara!

Liitä aina vain yksi sähkölaite vaihtosuuntaajaan. Jos liität kaksi tai useamman sähkölaitteen, voi seurauksena olla oikosulku.

• Ota huomioon tukeva alusta!
  Laite täytyy sijoittaa ja kiinnittää niin vakaasti, että se ei voi kaatua tai pudota.
• Varmista laite siten, että lapset eivät voi päästä siihen käsiksi.
  Voi syntyä vaaroja, joita lapset eivät havaitse!
• Älä aseta laitetta alttiiksi millekään lämpölähteelle (auringonpaiste, lämmitys jne.). Vältä näin laitteen lisälämpenemistä.

Veneasennuksessa

- Sähkölaitteiden asentaminen väärin voi aiheuttaa veneisiin korroosiovaurioita. Anna vaihtosuuntaajan asentaminen asiantuntevan (vene-) sähkömiehen tehtäväksi.

Sähköiset johtimet

• Käytä putkitusta tai läpivientikappaleita, jos johtimet täytyy viedä peltiseinien tai muiden teräväreunaisten seinien läpi.
• Älä aseta johtimia liian löysälle, tai teräville taitteille sähköä johtavien materiaalien (metalli) päälle.
• Älä kisko johtimista.
• Älä aseta 230 V -verkkojohtoa ja 12/24 V -tasavirtajohdinta samaan johdinkanavaan (putkitus).
• Kiinnitä johtimet hyvin.
• Vedä johtimet siten, että niihin ei voi kompastua ja että johdon vaurioitu-misen mahdollisuus on pois suljettu.

2.3 Laitteen käyttöturvallisuus

Huomio!

Noudata seuraavia perustavia turvatoimenpiteitä käyttäessäsi sähköllä toimivia laitteita. Tämä suojelee sinua:

• sähköiskulta
• palovaaralta

• loukkaantumiselta

• Laitetta ei saa käyttää kaasun tai syttyvien materiaalien lähellä, pinnan lämpötila voi olla jopa 60 °C.

• Käytä laitetta vain, kun laitteen kotelossa ja johtimissa ei ole vaurioita.
• Huolehdi siitä, että laitteen ilmantulo- ja -poistoaukkoja ei peitetä.
• Huolehdi hyvästä tuuletuksesta.

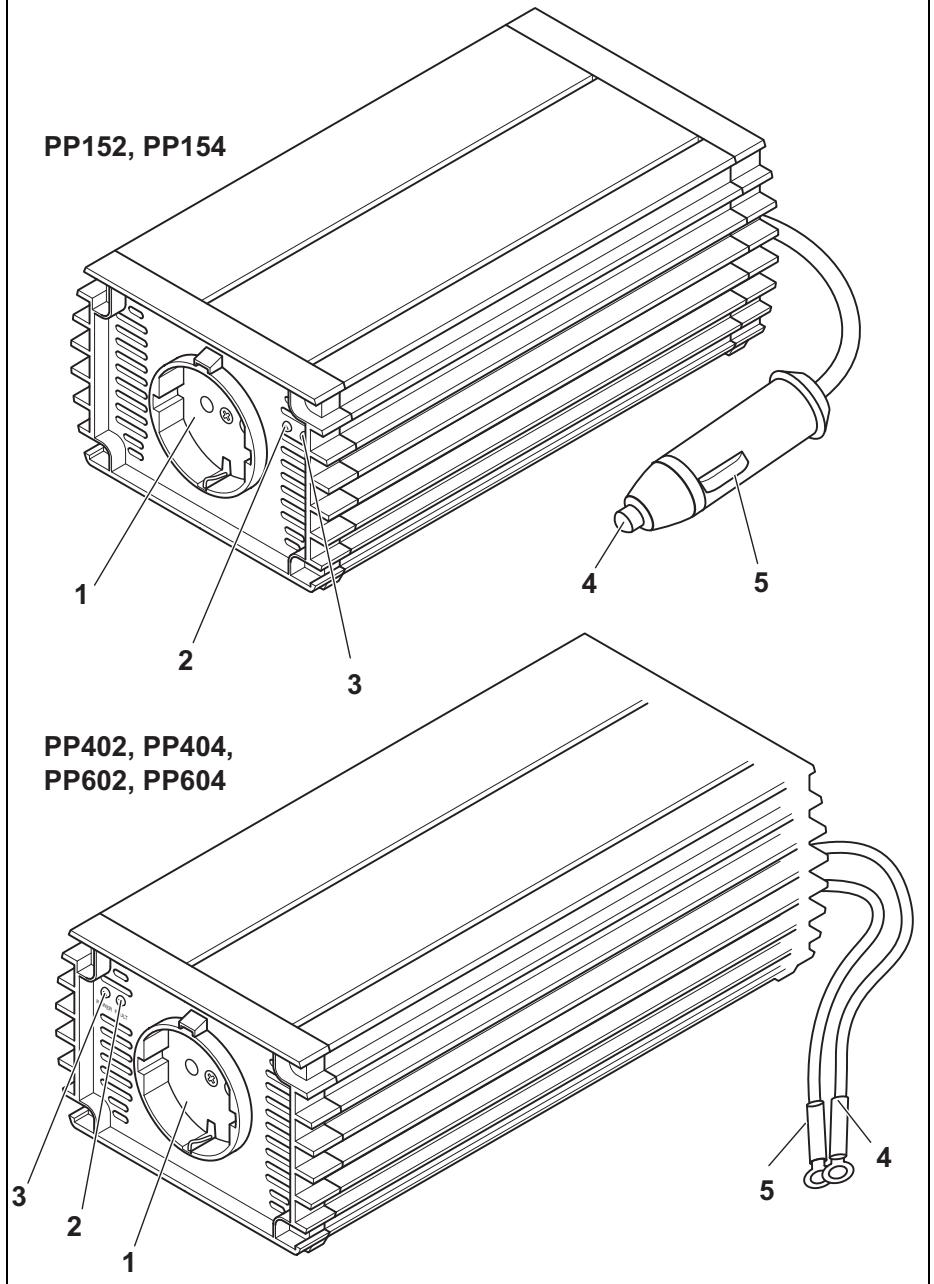

• Älä yhdistä vaihtosuuntaajan 230 V -lähtöä (kuva 1 1, sivulla 3) toiseen 230 V -lähteeseen.
• Vaihtosuuntaajan osat ovat jännitteisiä myös suojalaitteiston (sulakkeen) lauettua.
• Katkaise virransyöttö aina laitetta koskevien töiden ajaksi.

3 Laitteet

Nimitys
Tuotenro.

PerfectPower PP152: Vaihtosuuntaaja liitäntäjohdolla 12-V-pistorasiaan sekä neljä pidikettä	PP152
PerfectPower PP154: Vaihtosuuntaaja liitäntäjohdolla 24-V-pistorasiaan sekä neljä pidikettä	PP154
PerfectPower PP402: Vaihtosuuntaaja liittimillä 12-V-akkuun sekä neljä pidikettä	PP402
PerfectPower PP404: Vaihtosuuntaaja liittimillä 24-V-akkuun sekä neljä pidikettä	PP404
PerfectPower PP602: Vaihtosuuntaaja liittimillä 12-V-akkuun sekä neljä pidikettä	PP602
PerfectPower PP604: Vaihtosuuntaaja liittimillä 24-V-akkuun sekä neljä pidikettä	PP604

4 Määräysten mukainen käyttö

Vaihtosuuntaajaa käytetään 12 V:n tai 24 V:n tasajännitteen muuntamiseen 230 V -vaihtojännitteeksi, jonka taajuus on 50 Hz.

● 12 V: PerfectPower PP152, PP402 ja PP602
● 24 V: PerfectPower PP154, PP404 ja PP604

5 Tekninen kuvaus

PerfectPower vaihtosuuntaajia voidaan käyttää kaikkialla, missä on 12-V-DC-liitäntä (malleille PP152, PP402, PP602) tai 24-V-DC-liitäntä (malleille PP154, PP404, PP604). Laitteita jähdytetään lisäksi tarpeen mu-kaan kuorma- ja lämpötilaperusteisella tuulettimella.

Korkein kestoteho on

● vaihtosuuntaajilla PP152 ja PP154 150 wattia
● vaihtosuuntaajilla PP402 ja PP404 350 wattia
● vaihtosuuntaajilla PP602 ja PP604 550 wattia

Laitteeseen ei saa liittää laitteita, joiden tehontarve on tätä suurempi.

Vaihtosuuntaaja on varustettu termisellä ja sähköisellä ylikuormitussuojalla sekä ali- ja ylijännitesuojalla. Vaihtosuuntaaja kytkeytyy pois:

• kun vaihtosuuntaajan sisäinen lämpötila on liian korkea
• kun kuormitus nousee yllä mainittujen tehoarvojen yli
• kun tulojännite on liian matala tai liian korkea

Vaihtosuuntaajat voidaan vaihtoehtoisesti kytkeä päälle ja pois suoraan laitteen kytkimellä, tai ulkoisella kytkimellä.

Ohje

Huomaa moottorikäyttöisiä sähkölaitteita liittäessäsi (esim. porakone, jääkaappi jne.), että nämä tarvitsevat käynnistyäkseen usein suuremman tehon kuin mitä tyyppikilvessä ilmoitetaan.

6 Vaihtosuuntaajan liittäminen

6.1 Vaihtosuuntajan kiinnitys

Voit kiinnittää vaihtosuuntaajan oheisilla neljällä pidikkeellä.

Noudata asennuspaikkaa valitessasi seuraavia ohjeita:

• Vaihtosuuntaaja voidaan asentaa sekä pystysuoraan että vaakasuoraan.
• Vaihtosuuntaaja täytyy asentaa kosteudelta suojattuun paikkaan.
• Vaihtosuuntaajaa ei saa asentaa ympäristöön, jossa on syttyviä materiaaleja.
• Vaihtosuuntaajaa ei saa asentaa pölyiseen ympäristöön.
• Sijoituspaikassa pitää olla hyvä tuuletus. Asennettaessa laite pieneen suljettuun tilaan, tässä pitää olla ilmanvaihtoaukot tulo- ja poistoilmalle. Vaihtosuuntaajan ympärillä täytyy olla vähintään 25 cm vapaata tilaa (kuva 4, sivulla 5).
• Vaihtosuuntaajan alapuolella olevan ilmantulon ja takapuolella olevan ilmanpoiston täytyy olla vapaina.
• Yli 40 °C:n ympäristölämpötiloissa (esim. moottori- tai lämmitystiloissa, suora auringonpaiste) vaihtosuuntaajan kuormitettuna synnyttämä lämpö saattaa johtaa automaattiseen katkaisuun.
• Asennuspinnan täytyy olla tasainen ja kyllin luja.

Huomio!

Ennen kuin teet mitään reikiä, varmista, että poraaminen, sahaaminen tai viilaaminen ei vahingoita sähköjohtoja tai ajoneuvon muita osia.

Kiinnitä vaihtosuuntaaja seuraavalla tavalla (kuva 5, sivulla 5):

Napsauta aina kaksi pidikettä vasemmalta ja oikealta puolelta. Voit siirtää pidikkeitä haluamallasi tavalla.
▶ Ruuvaa vaihtosuuntaaja kiinni ruuvaamalla aina yksi ruuvi porausten läpi pidikkeisiin.

6.2 PP152:n ja PP154:n liitäntä

Liittäminen suoritetaan pistokkeella, joka työnnetään 12-V-pistorasiaan (mallissa PP152) tai 24-V-pistorasiaan (mallissa PP154). Pistokkeen keskitappi (kuva 1 4, sivulla 3) on liitetty plusjohtimeen ja pistokkeen molemmat sivusangat (kuva 1 5, sivulla 3) miinusjohtimeen.

Huomio!

Työntäessäsi pistoketta pistorasiaan huolehdi siitä, että kiinnitys on luja. Jos liitäntä on riittämätön, pistoke lämpenee.

Huomio!

Pistorasian, syöttöjohtimen ja sulakkeen kuormitettavuuden on ol-tava vähintään 15 ampeeria. Sulaketta ei saa mennä omin päin vaihtamaan suurempaan.

6.3 PP402:n, PP404:n, PP602:n jaPP604:n liitäntä

Huomio!

Liitä vaihtosuuntaajan käyttöönottamiseksi punainen johto (kuva 1 4, sivulla 3) akun plusnapaan (+) ja musta johto (kuva 1 5, sivulla 3) akun miinusnapaan (−). Huolehdi siitä, että akun navat ovat liitettäessä puhtaita.

Huomio!

Pidennä liitäntäjohtoa vain samanpaksuisella tai paksummalla joh-dolla.

Huomio!

Huolehdi siitä, että napaisuus ei mene ristiin. Liitäntöjen napaisuuden sekoittaminen johtaa runsaaseen kipinöintiin ja sisäiset sulakkeet palavat.

7 Vaihtosuuntaajan käyttäminen

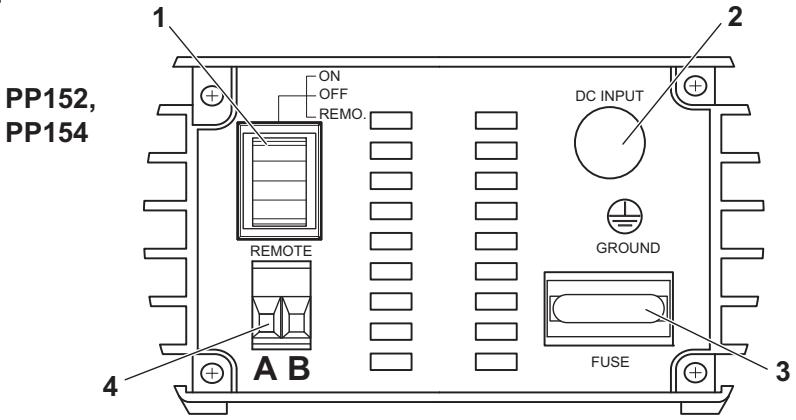

Pääkytkimellä (kuva 2 1, sivulla 4) laitteen takapuolella on kolme asentoa:

• ON (päällä): Vaihtosuuntaaja on kytketty päälle.
• OFF (pois): Vaihtosuuntaaja on kytketty pois päältä.
• REMOTE (kaukosäätö): Vaihtosuuntaaja kytketään päälle ja pois päältä ulkoisella kytkimellä.
  ▶ Liitä sähkölaite vaihtosuuntaajan pistorasiaan (kuva 1 1, sivulla 3).

Päälle kytkeminen laitteesta

▶ Aseta pääkytkin (kuva 2 1, sivulla 4) asentoon "ON".
√ Vihreä merkki-LED (kuva 1 3, sivulla 3) palaa.

Pois kytkeminen laitteesta

▶ Aseta pääkytkin (kuva 2 1, sivulla 4) asentoon "OFF".
√ Vihreä merkki-LED (kuva 1 3, sivulla 3) sammuu.

Päälle kytkeminen ulkoisella kytkimellä

Vaihtoehtoisesti voit kytkeä vaihtosuuntaajan pois ja päälle ulkoisella kytkimellä.

▶ Aseta pääkytkin (kuva 2 1, sivulla 4) asentoon "REMOTE".
▶ Liitä ulkoinen kytkin seuraavien kytkentäkuvien mukaan Remote-porttiin (kuva 2 4, sivulla 4):
– Ulkoinen kytkin, jännitesyöttö vaihtosuuntaajasta: kuva 3, sivulla 5
√ Kun vaihtosuuntaaja on kytketty päälle ulkoisesta kytkimestä, vihreä merkki-LED (kuva 1 3, sivulla 3) palaa.

7.1 Huomaa seuraavat käyttöä koskevat ohjeet

Jos akkujännite putoaa käytön aikana alle 10,8 V:n malleissa PP152/PP402/PP602 tai alle 21,5 V:n malleissa PP154/PP404/PP604, kuuluu varoitusääni. Jos akkujännite putoaa edelleen, vaihtosuuntaaja kytkeytyy pois päältä ja punainen vika-LED (kuva 1 2, sivulla 3) palaa.

Vaihtosuuntaaja kytkeytyy pois päältä, jos se lämpenee liikaa – punainen vika-LED (kuva 1 2, sivulla 3) loistaa.

Kytke vaihtosuuntaaja tässä tapauksessa kytkimellä pois päältä.

Vaihtosuuntaaja voidaan kytkeä uudelleen päälle sen jälkeen, kun se on jäähtynyt.

Kun vaihtosuuntaajaa käytetään pitkä aika suurella kuormalla, on suositeltavaa käynnistää moottori, jotta ajoneuvon akku latautuu uudelleen.

Vaihtosuuntaajaa voidaan käyttää moottorin käydessä tai sen ollessa sammutettuna. Moottoria ei tulisi kuitenkaan käynnistää, kun vaihtosuuntaaja on päälle kytkettynä, koska savukkeensytyttimen virransyöttö saattaa katketa käynnistyksen aikana.

8 Sulakkeen vaihtaminen

Vaihda vaihtosuuntaajan sulake seuraavasti:

▶ Poista viallinen sulake (kuva 2 3, sivulla 4) kannasta takapuolella.
▶ Aseta uusi saman spesifikaation sulake paikalleen.

9 Vaihtosuuntaajan hoito ja puhdistaminen

Huomio!

Älä käytä puhdistamiseen teräviä tai kovia välineitä, koska tämä voi johtaa laitteen vahingoittumiseen.

▶ Puhdista laite toisinaan ulkopuolelta kostealla liinalla.

10 Vianetsintä

Vika	Syy	Poistaminen
Ei lähtöjännitettä	Ei kontaktia akkuun	Tarkasta kontakti ja johdot.Kytke tarv. sytytys päälle.PP152/PP154: 12-V- tai 24-V-pisrorasia tarkastetaan javaihdetaan tarv.
Ei lähtöjännitettä	Terminen ylikuormitus	Sammuta sähkölaite.Anna vaihtosuuntaajanjäähtyä ja huolehdiparemmasta ilmanvaihdosta.
Ei lähtöjännitettä	Sulake on palanut (vaihtosuuntaajassa tai ajoneuvossa)	Vaihda sulake saman spesifikaation sulakkeeseen.
Ei lähtöjännitettä	Laite rikki	Vaihda laite.
Laite kytkeytyy jaksoittainpäälle/pois.	Jatkuva kuormitus on liiankorkea	Vähennä kuormitusta.
Vaihtosuuntaaja kytkeytyypois päältä, kun liitetty laitekytketään päälle	Päällekytkentävirta on liiankorkea	Vertaa laitteen tehoa vaihtosuuntaajan maksimitehoon.
Liian matala lähtöjännite	Akkujännite alle 10,8 V(PP152/PP402/PP602) tai21,5 V (PP154/PP404/PP604)	Lataa akku (käynnistämoottori).

11 Takuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, lähetä se paikalliseen WAECO toimipisteeseen (osoitteet käyttöohjeen takasivulla) tai omalle kauppiaallesi. Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• Kopio ostolaskusta, jossa näkyy ostopäivä
• Valitusperuste tai vikakuvaus

12 Hävittäminen

▶ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat laitteen lopullisesti käytöstä, ota selvää laitteen hävittämistä koskevista määräyksistä lähimmässä kierrätyskeskuksessa tai kauppiaasi luona.

13 Tekniset tiedot

Seuraavat tekniset tiedot koskevat kaikkia vaihtosuuntaajia:

	PP152, PP402, PP602	PP154, PP404, PP604
Lähtöjännite	210 – 230 V AC 卍
Lähtötaajuus	50 Hz ± 2 Hz
Lepovirrankulutus	< 0,25 A	< 0,25 A
Nimellinen tulojännite	12 V DC ===	24 V DC ===
Alijännitehälytys	10,8 V	21,5 V
Alijännitekatkaisu	10 V	20 V
Ylijännitekatkaisu	15,3 V	30,5 V
Lämmönpoisto	Kotelo/tuuletin
Ympäristön maksimilämpötila	0 °C – 50 °C
Tarkastus/sertifikaatti	CE e24

Tekniset tiedot

PerfectPower

Laitekohtaiset tekniset tiedot:

	PP152	PP154
Tuotenro	PP152	PP154
Jatkuva lähtöteho	150 W
Huippulähtöteho	350 W
Mitat	167 x 129 x 71 mm
Paino	800 g

	PP402	PP404
Tuotenro	PP402	PP404
Jatkuva lähtöteho	350 W
Huippulähtöteho	700 W
Mitat	177 x 129 x 71 mm
Paino	950 g

	PP602	PP604
Tuotenro	PP602	PP604
Jatkuva lähtöteho	550 W
Huippulähtöteho	1100 W
Mitat	222 x 129 x 71 mm
Paino	1350 g

Oikeus mallimuutoksiin, teknistä kehitystä palveleviin muutoksiin ja toimitus-mahdollisuuksiin pidätetään.
