Tuotetyyppi	Ilma-vesilämpöpumppu monoblock
Merkki	Panasonic
Malli	WHMXC09H3E5
Lämmitysteho	9 000 BTU/h (arvio)
Jäähdytysteho	9 000 BTU/h (arvio)
Sähkönsyöttö	Yksivaiheinen 230 V / 50 Hz
Sähköteho	~2,7 kW (arvio)
Kylmäaine	R32
Mitat (L x K x S)	800 x 600 x 300 mm (arvio)
Paino	60 kg (arvio)
Päätoiminnot	Lämmitys, jäähdytys, käyttöveden tuotanto (LKV)
Erikoistilat	Turbo, hiljainen, LKV-pakotus, lämmityspakotus, viikko-ohjelmointi, pakkosulatus
Hallinta	Johdollinen kaukosäädin LCD-näytöllä
Käyttölämpötila-alue	-15 °C - +35 °C (arvio)
Äänitaso (sisäyksikkö)	~45 dB(A) (arvio)
Äänitaso (ulko-yksikkö)	~55 dB(A) (arvio)
Huolto	Suodattimien puhdistus 3 kuukauden välein, ammattilaisen vuositarkastus
Turvallisuus	Kaukosäätimen lapsilukko, jäätymissuoja
Varaosat	Suodattimet, kaukosäädin, lämpötila-anturit, varavastus
Korjattavuusindeksi	Valmistaja ei ilmoita

Usein kysytyt kysymykset - WHMXC09H3E5 PANASONIC

Miten aktivoin turbon lämmitystilassa?

Valitse päävalikosta Pikavalikko, valitse Lämmitys Turbo nuolinäppäimillä ja vahvista ON/OFF-painikkeella. Tila käynnistyy 1 minuutin kuluttua.

Mitä teen, jos käyttövesi ei lämpene?

Tarkista, että Pakkob LKV varalla on aktivoituna pikavalikosta. Jos ongelma jatkuu, katso virhekoodien osio.

Kuinka ohjelmoin lämmityksen viikoksi?

Pikavalikosta valitse Viikko-ohjelmointi. Valitse ohjelma (1-6) nuolilla, aseta aika, lämpötila ja päivät, ja vahvista.

Miksi laitteestani kuuluu epänormaalia ääntä?

Hiljainen -tila voidaan aktivoida äänen vähentämiseksi. Tarkista myös, että yksikkö on tasolla ja suodattimet eivät ole tukossa.

Kuinka lukitsen kaukosäätimen?

Siirry pikavalikkoon, valitse Kaukolukko, vahvista Kyllä. Avaa lukitus painamalla mitä tahansa näppäintä ja syöttämällä 4-numeroinen salasana (oletus 0000).

Mitä tarkoittaa käyttökuvake '— —'?

Kuvake '— —' tarkoittaa, että laite on päällä. Kuvake '⏻' tarkoittaa pois päältä. Nämä symbolit näkyvät päävalikossa.

Kuinka nollaan virhekoodit?

Valitse pikavalikosta Virhekoodien nollaus. Varmista, että laite on sammutettu ennen vahvistusta palauttaaksesi edelliset asetukset.

Voinko käyttää sähköistä lisälämmitystä samanaikaisesti turbon kanssa?

Ei. Pakkob lämmitys varalla on pois käytöstä, kun Turbo-tila on aktiivinen. Vain yksi pakotustila voi olla kerrallaan aktiivinen.

Kuinka sulatan ulkoyksikön manuaalisesti?

Käytä Pakkosulatus -toimintoa pikavalikossa. Näyttöön tulee 'Pyyntö hyväksytty', ja sulatus käynnistyy automaattisesti.

Mitä teen, jos olen unohtanut lukitussalasanan?

Sammuta laite, paina samanaikaisesti ▲, ▼ ja ON/OFF -painikkeita 5 sekunnin ajan. Näyttöön tulee 'Reset', valitse se nollataksesi salasanan arvoon 0000.

KÄYTTÖOHJE WHMXC09H3E5 PANASONIC

(Monobloc) Ilmavesilämpöpumppu

74-79

Suomi

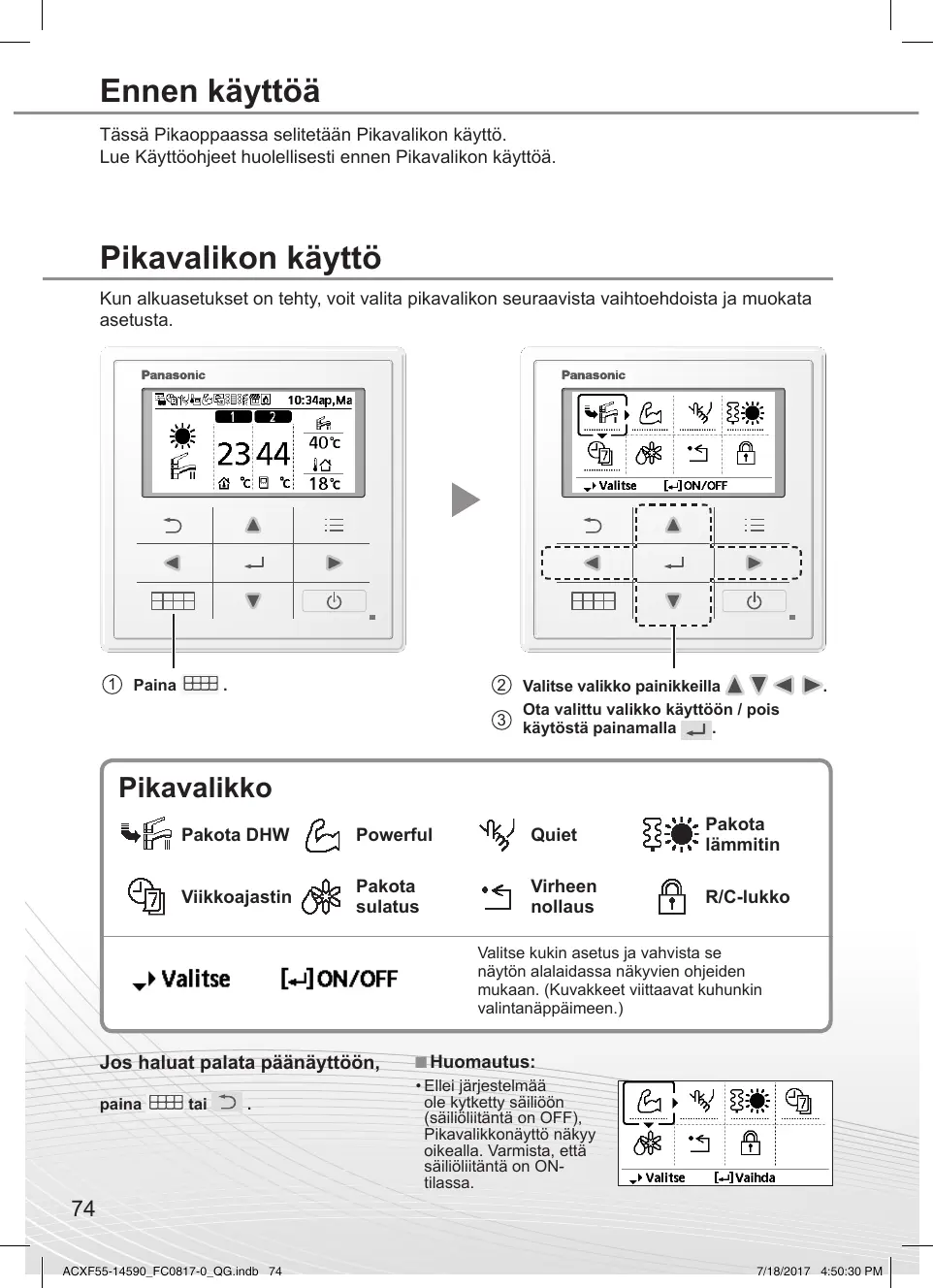

Tässä Pikaoppaassa selitetään Pikavalikon käytö.

Lue Kayttoohjeet huolellisesti ennen Pikavalikon kayttoa.

Pikavalikon käytto

Kun alkuasetukset on tehty, voit valita pikavalikon seuraavista vaihtoehdoista ja muokata assetusta.

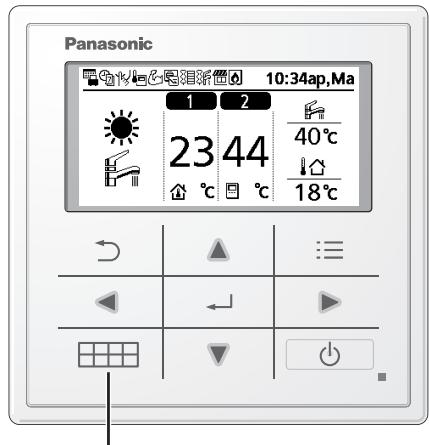

① Paina.

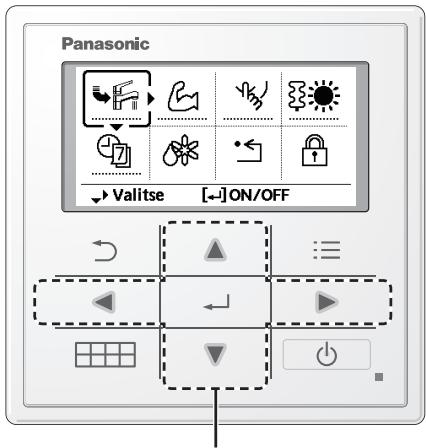

② Valitse valikko painikkeilla ▲ ▼ ▲ ▲.
③ Ota valittu valikko käytöön / pois käytõstä painamalla ←.

Pikavalikko

Pakota DHW

Powerful

Quiet

Pakota lammitin

Viikkoajastin
Pakota sulatus

Virheen nollaus

R/C-lukko

Valitse

[-]ON/OFF

Valitse kukin asetus ja vahvista se nayton alalaidassa nakyvien ohjeiden mukaan. (Kuvakkeet viittaavat kuhunkin valintanappäimeen.)

Jos haluat palata paänäyttoön, Huomautus:

paina tai

• Ellei järestelmää ole kytketty sälliöön (sällioliitänta on OFF), Pikavalikkonäytö nakyy oikealla. Varmista,etta sällioliitänta on ON-tilassa.

Huomautuksia toimintakuvakkeesta

Esimerkki:

-Toimintakuvakkeen alla on"……” = ei kaynissä

-Toimintakuvakkeen alla on"——" = käynissä

Pakota DHW

Valitse täm kuvake, jos haluat ottaa sailiö-DHW:n pälletai pois.

Vahvista valintasi painamalla

• Pakota DHW on otettu bois käytösta.
• Pakota DHW on otetu käytöän.

Huomautus:

• Pakota DHW on.POIS kaytostä, kun Pakota lammitin on kaytossa.
• Kun Pakota DHW on otettu pois käytösta, toiminnan ja tilan pitäisi muuttua takaisin aiemmin tallennettuun tilaan.

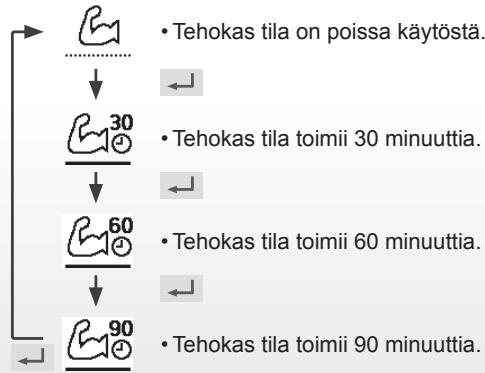

Powerful

Valitse tämä kuvake, jos haluat käyttaa lammitys- / jaahdytysjärestelmää tehokkaasti.

Vahvista valintasi painamalla

(Tehokas toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

Huomautus:

• Tehokas tila otetaan pois käytöstä, kun toiminta on OFF-tilassa.

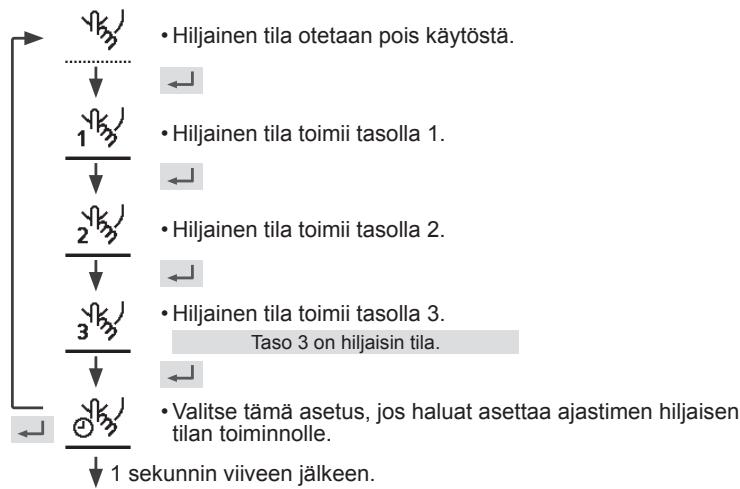

Quiet

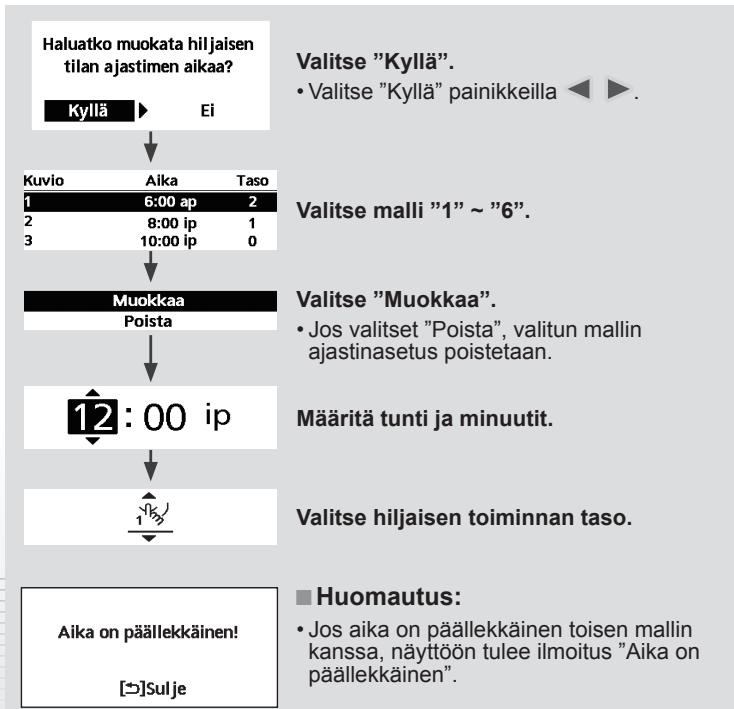

Valitse tämä tilā, jos haluat hiljaisen toiminnan.

Vahvista valintasi painamalla

(Hiljainen toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

Pakota Iämmitin

Valitse asetus, jos haluat pakottaa lammittinen pälle.

Vahvista valintasi painamalla

(Pakota lammitin -tila alkaa noin 1 minuutin sen jälkeen, kun painiketta on painetu.)

• Pakota lammitin -tila on otetu pois käytösta.
• Pakota lammitin -tila on otetu käyttoän.

Huomautus:

• Pakota lammitin -tila poistetaan käytösta, kun laite on jo toiminnassa ja näytössa nakyy viesti "Poistettu käytösta, koska laite on käynissä!.

Poistettykaytostka, koskalaite on kaynissai!

[Sulje

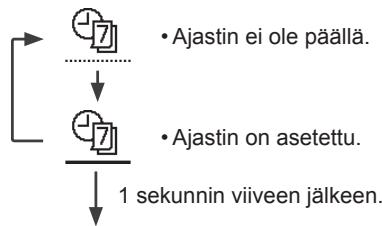

Viikkoajastin

Valitse täm kuvake, jos haluat poistaa (perua) esiasetetun viikkoajastimen tai muuttaa sitä.

Vahvista valintasi painamalla

Valitse "Kylla".

• Jos valitset "Ei", näytö palaa Paanäyttoën.

• Ajastimen määritys: Valitse ajastimen asetus, jos haluat muokata vikkkoajastinta.

• Ajastimen kopiointi: Valitse kopioitava ajastinasetus.

[Esimerkki ajastimen asetuksesta]

Valitse muokattavat paivat painikkeilla

Ellei kaikkia 6:ta mallia ole esiasetettu, tämä nayttö tulee nakyviin.

① Valitse malli "1" ~ "6".
② Aseta ajastimen tunnit ja minuutit.
③ Valitse ajastimen ON/OFF.
④ Valitse haluamasi toimintatila.

• Valitse tila painikkeilla

⑤ Aseta lamptila alueille 1 ja 2 (jos järestelmässäsi on 2 alueen asetus).

Lauantai: Kuvio 1: As. lampie.
Alue1		Alue2
ON	25 °C	ON	25 °C

⑥ Aseta sällön lämpötila.

Huomautus:

• Ajastin on poistettu käytösta, kun Pakota lämmitin -tila on otettu käyttoen tai Heat-Cool-kytkin on käytössa.
• Jos olet esiasettanut vikkkoajastimen 2 alueelle, sinun on toistettava samat toimenpiteet alueelle 2.

Vahvista valintasi painamalla

(Kun tila on hvväksytty, jäljempänä oleva näytö tulee esin.)

Pyynto hvväksytty!

[Sulje

Pakota sulatus

Paluu edellisiin asetuksiin virheen jälkeen.

Vahvista valintasi painamalla

(Kun tila on hvväksytty, jäljempänä näytety näytö tulee siin.)

Pyynto hvväksytty!

[Sulje

• Varmista, etta kaikki laitteet on sommutetu, ennen kuin valitset taman tilan, joka palauttaa kokojarjestelman edellisiin asetuksiin.

Virheennollaus

Kaukosaaatinen lukitus.

Vahvista valintasi painamalla

(Kun tila on hvväksytty, jäljempanä näytety näytö tulee esin.)

Valitse "Kylla".

(Paanaytlo Lukitaan.)

• Jos valitset "Ei", näytö palaa Paanäytöön.

R/C-lukko

Kaukosäätimen lukituksen avaus.

Paina mitä tahansa nappäintä.

(Kun tila on hyväksytty, jäljempäänä naytety näytö tulee esin.)

Anna mitkä tahansa 4 merkkia (jos numero on oikein, nayton lukitus avautuu).

Unohtuneen salasanan nollaus (toiminnon OFF-näytössä)

Paina -, ja -painikkeita 5 sekunnin ajan

(Kun tila on hvväksytty, jäljempanä näytety näytö tulee esin.)

Salasanan nollaus

Valitse "Nollaa".

(Näytö sammu 3 sekunnin kuluttua.)
