Tipo di prodotto	Pompa di calore aria-acqua monoblocco
Marca	Panasonic
Modello	WHMXC09H3E5
Capacità di riscaldamento	9 000 BTU/h (stima)
Capacità di raffreddamento	9 000 BTU/h (stima)
Alimentazione elettrica	Monofase 230 V / 50 Hz
Potenza elettrica assorbita	~2,7 kW (stima)
Refrigerante	R32
Dimensioni (L x A x P)	800 x 600 x 300 mm (stima)
Peso	60 kg (stima)
Funzioni principali	Riscaldamento, raffreddamento, produzione di acqua calda sanitaria (ACS)
Modalità speciali	Turbo, silenzioso, forzatura ACS, forzatura riscaldamento, programmatore settimanale, sbrinamento forzato
Controllo	Telecomando cablato con display LCD
Intervallo di temperatura di funzionamento	-15 °C a +35 °C (stima)
Livello sonoro (unità interna)	~45 dB(A) (stima)
Livello sonoro (unità esterna)	~55 dB(A) (stima)
Manutenzione	Pulizia dei filtri ogni 3 mesi, verifica annuale da parte di un professionista
Sicurezza	Blocco bambini del telecomando, protezione antigelo
Pezzi di ricambio	Filtri, telecomando, sensori di temperatura, resistenza di emergenza
Indice di riparabilità	Non comunicato dal produttore

Domande frequenti - WHMXC09H3E5 PANASONIC

Come attivare la modalità turbo riscaldamento?

Dalla schermata principale, premere il tasto Menu rapido, selezionare l'icona Riscaldamento Turbo con le frecce, quindi confermare con il tasto ON/OFF. La modalità si avvia dopo 1 minuto.

Cosa fare se l'acqua calda sanitaria non si riscalda più?

Verificare che la modalità Forzare ACS di emergenza sia attivata nel menu rapido. Se il problema persiste, consultare la sezione dei codici di errore.

Come programmare il riscaldamento per la settimana?

Nel menu rapido, selezionare Prog. sett.. Utilizzare le frecce per scegliere il programma (1 a 6), impostare ora, temperatura e giorni, quindi confermare.

Perché il mio apparecchio emette un rumore anomalo?

La modalità Silenzioso può essere attivata per ridurre il rumore. Verificare inoltre che l'unità sia ben livellata e che i filtri non siano ostruiti.

Come bloccare il telecomando?

Andare nel menu rapido, selezionare Blocco R/C, confermare con Sì. Per sbloccare, premere un tasto qualsiasi e inserire la password a 4 cifre (default 0000).

Cosa significa l'icona di funzionamento '— —'?

L'icona '— —' indica che l'apparecchio è in funzione. Un'icona '⏻' significa spento. Questi simboli sono visualizzati sulla schermata principale.

Come resettare i codici di errore?

Nel menu rapido, selezionare Inizializzazione codici errore. Assicurarsi che l'unità sia spenta prima di confermare per ripristinare le impostazioni precedenti.

Posso utilizzare il riscaldamento elettrico di supporto contemporaneamente al turbo?

No. La modalità Forzatura riscaldamento di emergenza è disattivata quando la modalità Turbo è attivata. Una sola modalità di forzatura può essere attiva alla volta.

Come sbrinare manualmente l'unità esterna?

Utilizzare l'opzione Forzare lo sbrinamento nel menu rapido. Lo schermo mostrerà 'Richiesta accettata' e lo sbrinamento si avvierà automaticamente.

Cosa fare se ho dimenticato la password di blocco?

Spegnere l'apparecchio, quindi premere contemporaneamente i tasti ▲, ▼ e ON/OFF per 5 secondi. Lo schermo mostra 'Reset', selezionarlo per reimpostare la password a 0000.

MANUALE UTENTE WHMXC09H3E5 PANASONIC

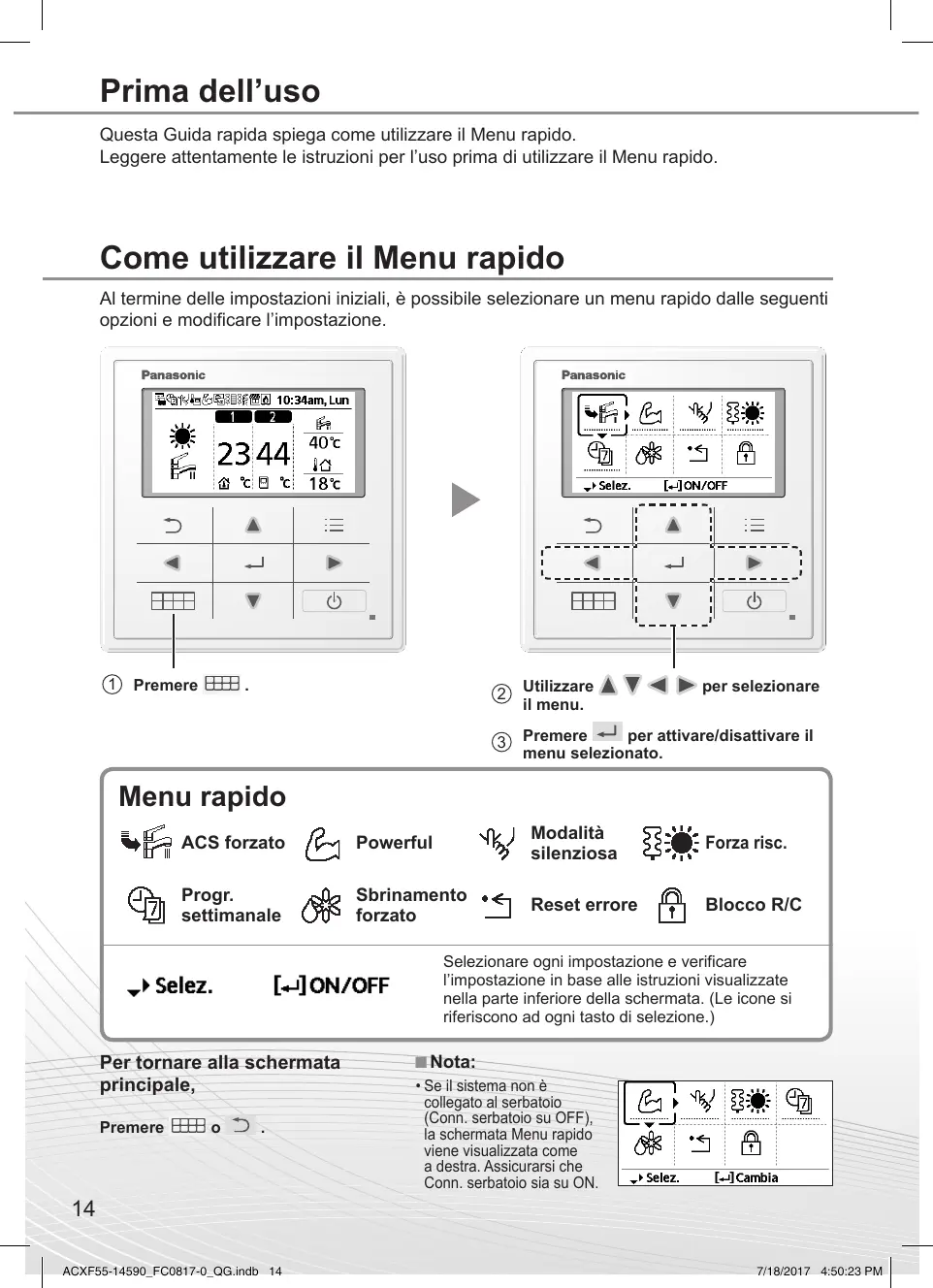

Guida rapida dei menu

Pompa di calore Aria-acqua (Mono bloc)

14-19

Italiano

Selezione "Reinicio".

Questa Guida rapida spiega come utilizzato il Menu rapido.

Leggere attendamente le istruzioni per l'uso prima di utilizzato il Menu rapido.

ComeutilizzareilMenurapido

Al termine delle impostazioni iniziali, è possible selezionare un menu rapido dalle seguenti opzioni e modificare l'impostazione.

① Premere

Utilizzato per selezionare il menu.
Premere per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Powerful

Modalità silenziosa

Forza risc.

Progr. settimanale

Sbrinamento forzato
Reset errore

Blocco R/C

Selez.
[+]ON/OFF

Selezionare agli impostazione e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferisce ad agli tasto di selezione.)

Per tornare alla schermata principale,

Premere

Nota:

• Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

• Icona operativa indicata con "..........." = OFF

• Icona operativa indicata con “——” = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere per confermare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

■ Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

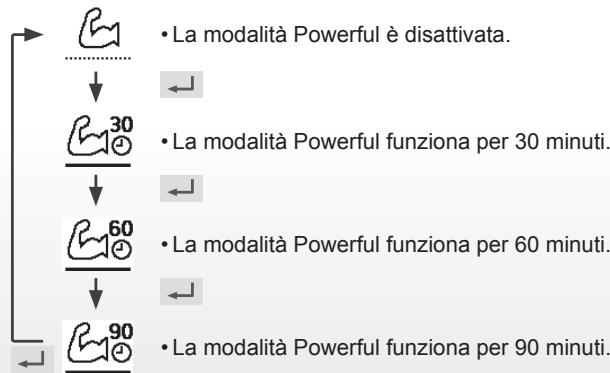

Powerful

Selezionare questa icona per azionare in a massima potenza l'impiano di riscaldamento/raffreddamento.

Premere perconfermarelascelta.

(II funzionamento Powerful si avvia circa 1 minuto après la pressione di

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

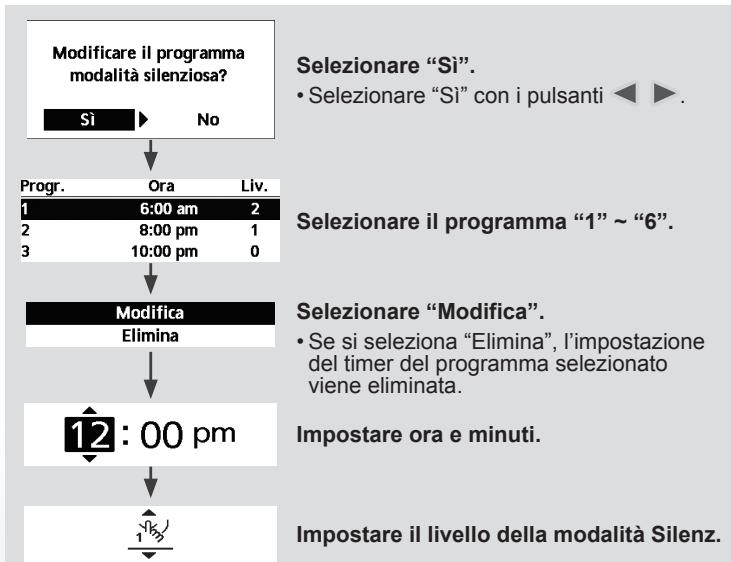

Modalità silenziosa

Selezionare esta icona per un funzionamento silenzioso.

Premere per confirmare la scelta.

(II funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←].

Nota:

• Se l'ora si sovrappone con un altre programmata, sullo schermo viene visualizzato "L'ora impostata si sovrappone".

Forza risc.

Selezionare per forzare l'attivazione della resistenza.

Premere per confirmare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è gli attivata è viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[5]Chiudi

Progr. settimanale

Selezionare esta icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere per confirmare la scelta.

Selezionare "Si".

• Se si selezione "No", si torna alla schermata principale.

• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.

• Copia orari: SeLECTIONARE per copiare una configurazione orario.

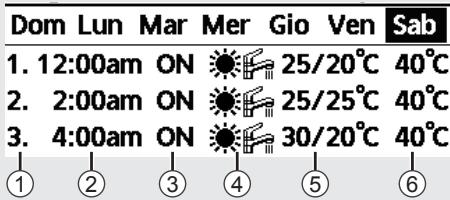

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata esta schermata.

① Selezionare il programma "1" ~ "6".
② Impostare l'ora e i minuti del timer.
③ Selezionare ON/OFF del timer.
④ Selezionare la modalità operativa.

A/A/ // // //

• Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se ilsystema dispone di impostazione di 2 zone).

Sabato: Progr. 1: Imp. temp.

Zona1		Zona2
ON	25°C	ON	25°C

⑥ Impostare la temperatura del serbatoio.

Nota:

Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff. 18 Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere per confirmare la scelta.

(Quando si accetta la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

Reset erre

Selezionare per ripristinare le precedenti impostazioni quando si verifica un erre.

Premere per confirmmare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezioneque stà modalità che ripristina le impostazioni predefinite dell'intero sistema.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere perconfermarelascelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Bloccare il controlo remoto?

No

Selezionare "Si".

(La schermata principale viene bloccata.)

• Se si selezione "No", si torna alla schermata principale.

Per sbloccare il telecomando Premere un tasting.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente e per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Selectionare "Reset".

(Lo schermo si spagne dopo 3 secondi.)
