KÄYTTÖOHJE KH 3145 ELECTRIC STAPLE GUN PARKSIDE

Käytö- ja turvaohjeet

Turvallisuuttasi varten

Määräystenmukainen käytö. Sivu 16
Varusteet. 16
Toimituslaqius. 16
Tekniset tiedot .Sivu 17

Sähkötyökaluja koskevat yleiset turvaohjeet

1. Työpaikkaturvallisuus. Sivu 17
2. Sahkoturvallisuus .Sivu 18
3. Henkilöiden turvallisuus. Sivu 18
4. Sähkötyokalujen huolellinen kättely ja käytö .Sivu 19

Sahkokaytöisen sinkiläpistoolin turvallisuusohjeet. Sivu 19

Käytöönotto

Niitit/Naulat .Sivu 19
Makasiin varustaminen .Sivu 20
Paalle- ja poiskytkeminen. .Sivu 20
Iskuvoiman asettaminen. Sivu 21
Nitominen. 21

Vikojen poistaminen Sivu 21

Huolto ja puhdistaminen Sivu 21

Havittäminen .Sivu 22

Yleisiä fietoja

Huolto. 22
Vaatimustemmukaisuusvakuutus/Valmistaja. 22

Tässä käyttröhjeessa / laitteessa käytetään seuraavia kuvakkeita:
	Lue käyttröhje!		Käytä aina laiteella työskennellessäsi suojalaseja, kuulo- ja hengityssuojaimia sekä asianmukaisia työkäsineitä.
	Huomioi varoitus- ja turvaohjeet!		Pidä lapset loitolla sähkötyökalusta!
	Varo sähköiskua! Hengenvaara!		Suojaa sähkötyökalua COSTEDELTA!
	Räjähdysvaara!		Pidä silmällä, ovatko laite, verkkjohto ja verkkopistoke moitteettomassa kunnossa!
	Suojausluokka II		Hävitä pakkaus ja laite ympäristöystävällisesti!
V~	Volti (Vaihtojännite)

Sähköktöinen nauluskone PET 23 VARIO

- Turvallisuuttasi varten

Perehdy ennen ensimmäista käyttoönnotoa laitteen toimintoihin ja tutustu sahkötyokalun oikeaan käytöen. Lue tämän lisäksi

seuraava käytööhje. Säilytä tämä ohje hyvin. Siirra myös kaikki asiakirjat mukana siinä tapauksessa, etta laite toimitetaan kolmannelle osapuolelle.

Märäystenmukainen käytö

Sähköktöinen naulauskone on tarkoitettu yksinomaan yksityisköttön nitomaa kartonkia, eristysmaterialiaalia, nahkaa, kangasta (tekstiili- ja luonnonkuitujen) sekä vertailukelpoisia materiaialeja, jotka ovat kovapuusta, pehmeäpuusta, lastulevystä tai vaneerimaterialialista.

Käytö on sallittua vain kuivissa paikoissa. Jokainen märäystenvastainen käytö aiheuttaa kohonneen onnettomusvaaran ja johtaa takuun menetykseen.

- Varusteet

1 Kädensija
2 Laukaisin
3 Paatylevy
4 Naulaajan nokka
5 Makasiini
6 Iskuvoiman saadin
7 Makasiin siirtajä
8 PÄÄLLE-/POIS-kytkin
9 Verkkoliitäntäjohto
[10] Kuusiokoloavain

Toimituslaajuus

1 Sähköktöinen nauluskone PET 23 VARIO
150 Kpl ohutlankasinkiloo 12 mm: typpi 53
150 Kpl ohutlankasinkiloo 18 mm: typpi 53
150 Kpl kapeita sinkloitä 18 mm: tyyppi 55
150 Kpl nauloja 23 mm: tyyppi 47

1 Kuusiokoloavain
1 Kayttoohje
1 Vihko "Takuu ja houlto"

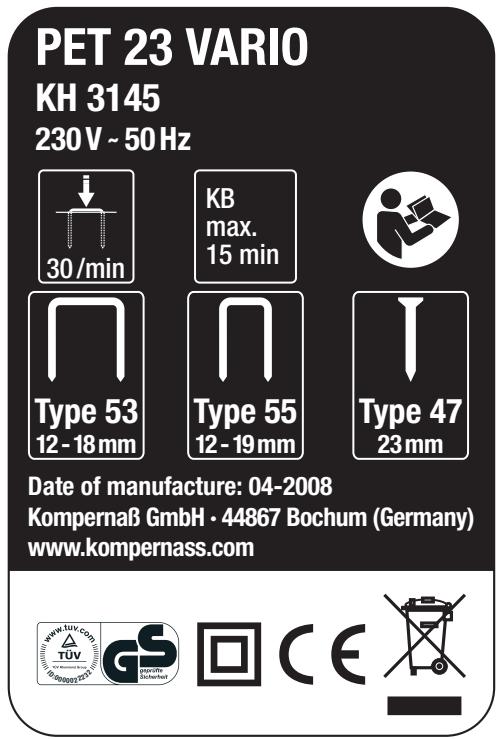

Tekniset tiedot

Nimellisjannite: 230V 50Hz

Iskuluk: 30/min

Lyhytaikaiskaytto (KB): KB max. 15 min maks. 15 min Sujoausluokka: II/

Melu-ja tärinatiedot:

Laitteen A-painotettu aennpainetaso on tyypillisesti 95,0 dB (A). Melutasao saattaa tyon aikana ylittä 108,0 dB (A).

Käytä kuulosuojaimia!

Arvioitu kihtyvyys, tyypillisesti:

Käteen ja käsivarteen
kohdistuva varinä a_h = 5,54m / s^2

A VAROLTUS Tassä käytööhjeessa ilmoitetu varähtelytaso on mitatu standardoidun mittausmenetelman mukaisesti ja sitä voidaan käytäa laitteiden vertailussa.

Värähtelytasmo uuuttu sahkötyokalun käytön mukaan ja se voi joissakin tapauksissa olla tassä käyttoehjeessa annettua arvoa suurempi. Värähtelyrasitus saatetaan aliarvioida, jos sahkötyokalua käytetään saannöllisesti tälla ravall.

Huom: Liikekuormituksen arvioimiseksi tiynet työ-ajan kestäessä on huomioitava myös ajat, joloin laite on sammutettuna, tai ajat, joloin laite on käynissä, mutta ei työköytössä. Tämä saattaa vähentä merkittävästi likerasitusta kokonaisyöskentelyajan kestäessä.

Sähkötyökaluja koskevat yleiset turvaohjeet

A VAROLTUS! Lue kaikki turva- ja muut ohjeet!

Turva- ja muiden ohjeiden laiminlyonti voi aiheuttaa sahkiskun, tulipalon ja/taivakavia loukkaantumisia.

SÄIYTA KAIKKI TURVA-JA MUUT OHJEET TULEVAA TARVETTA VARTEN!

1. Työpaikkaturvallisuus

a) Pidä työskentelypaikka puhtaana ja hyvin valaistuna. Epäjärestys ja huonovalaistus voivat johtaa tapaturmiin.

Älä käytä laitetta rajähdysvaarllissessa ympäristössa, jossa sailytetaän helposti

sytyviä nesteita, kausuja tai jossa

kehittyy polyä. Sähkötyokalut kehittavat kipinointiä, joka voi sytyttäa polyn tai höyryn.

c)

Lapsien ja asiattomien henkiöiden lasnäolo työpaikalla laitteen ollessa käynnissä ei

ole sallittua. Voit helposti menettä kontrollin laitteeseen.

2. Sähköturvallisuus

Välta sähköskun aiheuttamaa hengenvaaraa:

a) Laitteen pistokkeen pitää SOPIA pistorasiaan. Pistoketta ei saa muuttaa millaan ravalla. Alä kaytä adapteria yhdessä suojamaadoitettujen laitteiden kanssa. Alkuperäinen pistoke ja sopivat pistorasia vahentavät sahköiskuvaaraa.
b) Välta kosketusta maadoitettuihin pintoih, kuten putkiin, lampöpatereihin, liesiin sekä jäkaappeihin. Vaarana on saada sähköisku,Jos kehosi on maadoitettu.

c)

Älä pidä laitetta sateessa tai muussa kosteudessa. Veden pää-sy laitteeseen lisä sahköisku vaaraa.

d)

Älä kanna laitetta riiputtamalla sitä kaapelista ja vedäkaapeli irti pistorasiasta

pitä mällä kiinn pistokkeesta. Älä jätä kaapelia kuumaan paikkaan, alä päästä sihen öljä, varo teräviä reunoja sekä laitteen pyöriviä osia.

Vialiset tai kietoutuneet kaepelit lisävät riskä saada sähköisku.

e)

Jos työskenteletulkotiloissa, käytä silloin jatkokaapelia, Jonka käytto on sallittu myösulkotilaan. Ulkotilaan soveltuva kaapeli vähentä riskiä saada sahköisku.

f)

Jos sahkötyokalua joudutaan kaytämän kosteassa ymparistössa, on kaytettävikavirtakytkintä.

Vikavirtakytkimen käytö pientäa sahköiskun vaaraa.

3. Henkilöden turvallisuus

a) Ole aina tarkkaavainen, tarkista aina, mitä teet ja toimi järkevästi sähkölaitteilla työskennellessävi. Älä käytä laitetta, jos olet väsnyt, käytänyt huumeita, alkoholia tai läkkkeitä. Epätarkkaavaisuus laitetta käytetäessä voi aiheuttaa vaiveita loukkaantumisia.

b)

Käytä henkilökohtaisia turvavarusteita ja suojalaseja
aina. Henkilökohtaisten turvavarus

teiden käytö, kuten polynaamari, turvakengat, kypärä tai kuulosuoja, vahentavat loukkaantumisriskiä.

c) Varo käynnistämää laitetta vahingossa. Varmista, etta sahkötyokalu on kytketty pois päältä, ennen kuin liitätsen pistorasiaan, nosat sen tai kannat sitä. Tapaturmat ovat mahdollisia, jos sormesi on laitetta kantaessasi virtakytkimellä tai laite on kytketty päälle.
d) Poista kaikki tyokalut ja ruuviavaimet paikalta ennen kuin kytket laitteen. Pyorivassa laiteosassa oleva tyokalu tai avain voi johtaa tapaturmaan.
e) Välta työskentelemästä epätavallissessa asennossa. Asetu tukevaan asentoon ja pysyttele koko ajan tasapainossa. Pystyt silsoin hallitsemaan laitteen erityisesti yllattävissä tilanteissa.
f) Käytä sopivaa vaatetusta. Älä käytä löysiä vaatteita öläkä pidä koruja. Hiukset, vaatteet ja käsineet on pidettäva etälä likkuvista osista. Löysät vaatteet, korut ja avonaiset hiukset voivat jäädä kiinni liikkuviin osin.
g) Jos laitteeseen asennetaan polyn-imuri- ja lastunkeruulaite, varmistu sitä ennen, etta osat on liitety ja niitta kayteteän oikein. Naiden laitteiden liittaminen vahentä polysta aiheutuvia vaaroja.

4. Sähkötyökalujen huolellinen käsittely ja käytto

a) Älä ylirasita laitetta. Käytä työssäti tätä työtä varten tarkoitettua sahkötyökalua. Sopivan sahkötyökalin kansa työskeleit paremmin ja varmemmin sen tehoalueella.
b) Älä käytä mitään sahkötyökalua, jonka käynnistyskytkin on vialinen. Sähkötyökalu, jota ei voi ena kytkea pälte tai pälta, on vaarallinen ja se on korjattava.
c) Vedä pistoke pistorasiasta, ennen kuin säädät laitetta, vaihdat lisäosia tai panelet laitteen varastoon. Nämä varotoimenpiteet estvät sen, että laite käynistyy vahingossa.
d) Säilytä sahkötyökaluja silloin, kun niitä ei käytetä, lasten ulottumattomissa. Älä anna henkilöden käyttä laitetta, jos he eivät tunne sitä tai eivät ole lukeneet naitä käyttohjeva. Sähkötyokalut ovat vaarllisia, jos kokemattomat henkilöt käytvät niïtä.
e) Hoida laitetta huolellisesti. Tarkasta, toimivatko sen liikkuvat osat moit teettomasti ja etta ne eivat jumitu; tarkasta, onko joku osa katkennut tai murtunut tai vahingoittunut niin, etta se haittaa laitteen toimintaa. Korjauta vialiset osat aina ennen kuin kaytata laitetta. Moni tapaturma joh-tuu huonosti huolletuista sahkotyokaluista.
f) Pida terat teravina ja puhtaina. Huolella hoidetut leikkuuterat teravine leikkuureunoineen eivat juutu niin helposti kiinn tyokappaleeseen ja ne toimivat keyyemmin.
g) Käytä sahkötyokaluja, lisatarvikkeita, käytötarvikkeita jne. tassë esitettyjen märäysten mukaisesti ja aina erityistä tyyppä vastaavasti. Ota huomioon työolosuhteet ja työ. Sähkötyokalujen käytö muuhun kuin sille määttyyn tarkoitukseen voi aiheuttaa vaarallisia tilanteita.

Sähkökaytöisen sinkiläpistoolin turvallisuusohjeet

Pida hulta siita, etteivat niitit tai naulat missaan tapauksessa osu ihmisin tai elaimin!
Suojaa silmasi! Kayttakaa suojalaseja. Tamkoskee myos henkiloa, jotka suorittavat tuki- ja pitotyota.
Täytä makasiini [5] vain poiskytketyllä laitteella! Aseta PÄÄLLE-/POIS-kytkin [8] asentoon "0"!
Alä käytä laitetta sahköjohtoen kiinnittämisen.
Varmista tyokappale. Käytä kirstystailetta/ ruuvipenkkia tyokappaleen kiinnittamiseen. Siinä se pysyy paremmi kiinn kuin kasin kiinn pidettynä.
Pida kaepi aina laitteesta pois taaksepain.

Käytöönotto

Pistorasian jännitteen on vastattava laitteen tyyppikilvessä olevia tietoja. 230V :IIa merkittyjä laitteita voidaan kayttää myos 220V :IIa

- Niit/ Naulat

Huom: Laite on tarkoitettu kaytettavaki sain seuraavilla tavallisilla sinkilä- ja naulatypeillä:

Tyyppi	mm
55	12, 14, 16, 18, 19
53	12, 14, 18
47	23

Huom: Voit hankkia sopivia varusteita myös paikallisen huoltolikkeen kautta.

Seuraavat tiedot ovat sitoumuksetta olevia susituk-sia. Testaa kaytannon tyossa myos itse, mika niitti-/ naulatyppi ja mikä iskuvoiman asetus pohjaa var- ten on sopiva!

Niitti-/naulatyyppi	Pituus(mm)	Suositeltu iskuvoiman asetus materiaalille:
		Kovapuu(esim. tammi tai pyökki)	Pehmeäpuu(esim. kuusi tai mänty)	Lastulevy/MDF-levy	Vanerilevy(esim. puusepänlevy)
→|11,4mm←↑L	12	5-6	1-4	4-6	5-6
	14	6	2-5	5-6	6
	18	6-7	4-6	6-7	6-7
Tyyppi 53
→|6mm←↑L	12	5-6	3-5	2-5	2-5
	14	5-6	3-5	3-5	3-5
	16	6-7	5	4-5	4-5
	18	7	5	4-6	4-6
Tyyppi 55	19	7	6	5-7	5-7
↑L	23	7	6	6-7	6-7
Tyyppi 47

- Makasiin varustaminen

Käytä yksinomaan hienolankaniittejä (Typpi 53), kapeaselkäisia niittejä (Typpi 55) tai nauloja (Typpi 47)!

Paina makasiinin sirirn 7 makasiinin suunnassa 5 ja ohjaa tamä ylöspain.
Vedä makasiin siirrin 7 tāysin ulos makasi-nista 5.
Ota tarvittaessa ei-tarpeelliset niitit tai naulat pois makasiinista 5.
Työnnä tarvittavat niitä tai naulat sisään makasiinin 5.
Saat tietoja oikeasta niittien tai naulojen sisään laittamisesta makasiin siirtajällä olevasta merkinnastä 7.
Työnnä makasiinin siirtäja [7] vasteeseen saaksaisään makasiinin [5].
Paina lopuksi makasiin siirtajäa alaspain ja anna tämän selvasti lukittua.

Päülle- ja poiskytkeminen

VARO! Liitä laite verkkovirtaan vain sen irtkyt-kettynä ollessa! Aseta PÄÄLLE-/POIS-kytkin 8 asentoon "0".

Päällekytkeminen:

Aseta PÄÄLLE-/POIS-kytkin 8 asentoon "I" (Katso kuva A).

Poiskytkeminen:

Aseta PÄÄLLE-/POIS-kytkin [8] asentoon "0".

Sahkonaulain PET 23 VARIO on suunnitelu 30 iskulle minuutissa.

Sähkonaulain PET 23 VARIO on sunnitteltu 15 minutin käyttoön suurinta iskunopeutta käytävissä toissä. Anna laitteen jaähtyä sen jälkeen riittävasti.

- Iskuvoiman asettaminen

① Vihje!

Valitse vahaisin iskuvoima,jonka tarvitsenetidontaan.
Voit asettaa iskuvoiman portaattomasti iskuvoi-mansaatajalla 6 asennosta "1" (vahaisin iskuvoima) asentoon "7" (maksimi- iskuvoima).

- Nitominen

Kytke laite paalle.
Paina naulaajan nokka 4 paikkaan, johon haluat nitoa.
Käytä laukaisinta 2.
Sovita tarvittaessa iskuvoima sopivaksi materi- aaleille, niiteille ja nauloille.

Jäkli-iskumahdollisuus:

Huom: Käytä tätä toimintoa, kun huomaat, että sinkilät/ naulat eivät iskeydy materiaaliin tasaisesti. Huomioi, etta jälki-iskumahdollisu on mahdollista ainoastaan suoraan yksittäisen nidonnan yhteydessä. Niin pitkään kun et nosta naulaajan nokaa 4, mitään uutta niittä / mitään naulaa ei ladata nidottavaksi.

Nido tarvittava niitti/naula ja paina naulaajan nokkaa 4 edelleen kiinnityspaikkaan.
Käytä laukaisinta [2] niin usein, kunnes nitomi-nen alustamateriaaaliin onnistuu vakuuttavasti.

Käytöesimerkkejä:

Kiinnitta päälystekangas tuolin istuinpintaan (katso kuva. B).

Kiinnita reunalistoista siirtymäalueella seinastä ja lattiapäälysteesti (katso kuva. C).
Jannitta ja nido pellavakangas kiinni kuvien kehykseen (katso kuva. D).
Kiinnita suojakelmu lammoneristyksessä eristysmaterialia alia varten (katso kuva. E).
Kiinnita pidikkeet seinaverhouksen elementtejavarten (katso kuva.F).

Vikojen poistaminen

A VAROLTUS! Irrota pistolulppa pistorasiasta ennen kaikkia puhistus- ja huoltotöitä.

=Vika

= Syy
O = Poistaminen

Laite ei toimi oikein.

Niitti tai naula tukkii laitteen.
Avaa makasiin siirrin 7. Se loysaa siten esijannityksen. Loyssaa pataleykuusiko loavaimella 10. Poista niitti tai naula.
Niitti tai naula on nidonnassa lyöty virheellisesti sisään materiaaliin.
O Poista virheellisesti nidottu niitti/naula hohtimilla/suippokarkisillai pihdeillä.
O Valitse sopivat niitit tai naulat.
Aseta tarvittava iskuvoima niitin tai naulan virheettoman nitomisen suorittamiseksi.

Huolto ja puhdistaminen

VARO! Irrota pistotulppa pistorasiasta aina ennen laitteen puhistusta tai huoltoa.

Sahköktöinen naulauskone on hultoystävällinen.

Laitteen on aina oltava puhadas ja kuiva. Siinä ei saa olla öljä tai voitelurasvoja.
Puhdistalaite valittomasti tyon paatetyasi.
Laitteen sisälle ei saa joutua nesteita. Käytä kotelon puhdistukssessa kangasta. Älä koskaan käytä bensiiniä, liotinaineita tai puhdistusaineita, jotka vioittavat muovia.

Havittäminen

Pakkaus on valmistetu ymparistoystavaliisista kierratettavistamateriaaleista.

Alä havitä sahkötyokaluja talousjätteiden mukana!

Sähkölaitteiden havittämista koskevan EU-normin 2002/96/EG mukaan käytösta poistettuja sahkölaiteita havitetäessa on huolehdittava materiaalien erottelusta ja kierrätyksesta.

Lisātietajoa antavat mm. paikalliset ympäristöviranomaiset.

- Yleisiä tietoja

Huolto

Maakhohtaisten huoltopisteiden yhteystiedot loytyvat takuusiakirjoista.

VAROLTUS! Anna laitteen huoltotoi-menpiteet pätevien ammatthenkilöiden tehtäväksi. Käytä ainoastaan alkuperäisia varaosia. Nain varmistat laitteen turvallisen toiminnan.

A VAROLTUS! Laitteen pistokkeen tai virtajohdon saa vaihtaa vain laitteen valmistaja tai sen valtuuttama huoltopiste. Nain varmistat laitteen turvallisen toiminnan.

Huom: Täm'an laitteiston kännistyksessä voi ilmetä lyhytaikainen jännitteenpudotus, etenkin huonolla verkkolaadulla. Naita pudotuksia voivat aiheuttaa mut laitteet (esim. lampun valkyminen). Sähköverkon vaitovirtavastuksella Zmaks.<0,381 OHM sellaisia häröitä ei ole odotettavissa. (Ota yhteyttä paikalliseen sähkölaitokseen saadaksesi lisainformaatiota).

- Vaatimustemmukaisuusvakuutus/ Valmistaja C€

Me, Komperna GmbH, Burgstr. 21, 44867 Bochum, Saksa, vakuutamme etta tamä tuote täytää seuraavien EU-direktivien vaatimukset:

Konedirektiivi (98/37/EG)

Pienjannitedirektiivi (2006/95/EG)

Elektromagneteftista yhteensopivuutta koskevat direktiivit (2004/108/EG)

Sovilletut harmonisoidut normit

EN50144-1:1998+A1+A2

EN 50144-2-16:2003

EN55014-1:2000+A1+A2

EN 55014-2:1997 + A1

EN61000-3-2:2000+A2

EN61000-3-11:2000

Sahkokaytöinen nauluskone PET 23 VARIO

Bochum, 30.04.2008

Hans Kompernaβ

• Toimitusjohtaja -
