DKE955E - Liesituuletin BOSCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Seinätuuletin
Merkki	Bosch
Malli	DKE955E
Leveys	90 cm
Syvyys	50 cm
Korkeus (min - max)	60 - 110 cm
Nettopaino	15 kg
Sähköliitäntä	220-240 V ~ 50 Hz
Maksimi ottoteho	250 W
Valaistusteho	2 x 20 W (halogeeni)
Nopeuksien määrä	3 nopeutta + tehostus
Maksimi melutaso	65 dB(A)
Maksimi ilmamäärä (EV)	680 m³/h
Suodatintyyppi	Pestävä metallirasvasuodatin
Energiatehokkuusluokka	Luokka A
Tärkeimmät toiminnot	Poisto tai kierto, sisäänrakennettu valaistus, painikkeilla ohjaus
Huolto ja puhdistus	Metallisuodatin pestävä astianpesukoneessa, pintojen säännöllinen puhdistus
Turvallisuus	Automaattinen sammutus, ylikuumenemissuoja
Varaosat ja korjattavuus	Korjattavuusindeksi 7,7/10, osat saatavilla Bosch-verkkosivustolla
Yleiset tiedot	Design-tuuletin, sopii kaasu- ja induktioliesille

Usein kysytyt kysymykset - DKE955E BOSCH

Miten Bosch DKE955E -tuuletin asennetaan?

Asennuksen saa suorittaa vain pätevä ammattilainen. Noudata vähimmäisetäisyyksiä (65 cm sähkölieden yläpuolella, 75 cm kaasuliedelle). Käytä mukana toimitettuja kiinnikkeitä ja seuraa asennuskaaviota. Tutustu täydelliseen käyttöohjeeseen saadaksesi yksityiskohtaiset vaiheet.

Miten rasvasuodatin puhdistetaan?

Metallinen rasvasuodatin pestään astianpesukoneessa 65 °C:ssa tai käsin kuumalla vedellä ja pesuaineella. Puhdista se 2 kuukauden välein tuulettimen tehokkuuden ylläpitämiseksi.

Miten valopolttimo vaihdetaan?

Irrota ensin laite verkkovirrasta. Poista polttimon suojus avaamalla se. Vaihda tilalle G4-halogeenipolttimo, enintään 20 W. Asenna suojus takaisin ja kytke laite uudelleen. Huomio: polttimo saattaa olla kuuma.

Tuuletin pitää ääntä, mitä tehdä?

Tarkista, ettei suodatin ole likainen. Varmista, ettei poistokanava ole tukossa. Jos ääni jatkuu, ota yhteys Bosch-huoltoon.

Miten kiertotoimintoa käytetään?

Asenna aktiivihiilisuodatin (ei mukana) tuulettimeen. Käännä sisäinen kytkin kiertotilaan. Hiilisuodatin on vaihdettava 6–12 kuukauden välein käytöstä riippuen.

Mikä on suositeltu asennuskorkeus?

Sähköliedelle: vähintään 65 cm. Kaasuliedelle: vähintään 75 cm. Mittaa keittotason yläpinnasta tuulettimen alareunaan.

Miten imutehoa säädetään?

Käytä etulevyn painonappeja: 3 normaalia nopeutta ja tehostuspainike. Tehostusnopeus pysähtyy automaattisesti 10 minuutin jälkeen energian säästämiseksi.

Miksi tuuletin ei käynnisty?

Tarkista sähkönsyöttö (sulake, katkaisija). Varmista, että pistoke on kunnolla kiinni. Jos ongelma jatkuu, moottori tai ohjauspaneeli saattaa olla viallinen. Ota yhteys huoltoon.

Mistä löydän varaosia DKE955E-mallille?

Boschin virallisella verkkosivustolla (pièces-detachees.bosch.fr) tai valtuutetuilla jälleenmyyjillä. Käytä tuotenumeroa (E-Nr), joka on merkitty tyyppikilpeen.

Miten tuulettimen ulkopintaa hoidetaan?

Puhdista ruostumattomat teräspinnat säännöllisesti pehmeällä liinalla ja saippuavedellä. Vältä hankaavia puhdistusaineita. Käytä ohjauspaneelille hieman kosteaa liinaa.Älä suihkuta vettä suoraan painikkeille.

KÄYTTÖOHJE DKE955E BOSCH

Toimintatavat

Hormiliitäntäinen:

□ Liesituuletin imee keittiöhöyryn ja johtaa sen rasvasuodattimen läpi ulkoilmaan. □ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet. □ Keittiö pysyy puhtaana rasvasta ja hajusta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim.

kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Toimintatavat

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihiilisuodattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Huoneilmaan palauttava:

Tässä toimintatavassa on asennettava aktiivihiilisuodatin (katso: Suodatin ja huolto). ⚠ Täydellisen asennussarjan ja varasuodattimia saat kodinkoneliikkeistä. Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta. □ Tuuletin imee keittiöhöyryn ja johtaa sen rasva- ja aktiivihiilisuodattimen puhdistamana takaisin keittiöön. □ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet. □ Aktiivihiilisuodatin sitoo hajuaineet ja kosteuden.

Ennen ensimmäistä käyttöä

Tärkeitä ohjeita:

Tämä käyttöohje on tarkoitettu eri mallille. Tästä johtuen on mahdollista, että kaikki tässä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta. Tämä liesituuletin vastaa sähkölaitteita koskevia turvallisuusohjeita.

Korjauksia saa suorittaa vain alan ammattimies.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja.

□ Lue huolellisesti käyttöohjeet, ennen kuin käytät uutta laitetta. Niissä on tärkeää turvallisuuteen ja käyttöön liittyvää tietoa sekä laitteen hoito-ohjeita. Säilytä hyvin käyttö- ja asennusohjeet, jotta laitteen mahdollinen uusi omistaja voi tutustua niihin.

⚠️ Jos laite on vaurioitunut, sitä ei saa ottaa käyttöön.

⚠ Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies. ⚠ Toimita pakkausmateriaali lajiteltuna asianmukaiseen keräyspisteeseen (katso Asennusohje). ⚠️ Käytä liesituuletinta vain yhdessä paikoilleen asennettujen lamppujen kanssa. ⚠ Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi. ⚠ Liesituuletinta ei saa käyttää ilman rasvasuodatinta. ⚠️ Ylikuumentuneet rasvat tai öljyt syttyvät helposti palamaan.

Käytä siksi öljyä tai rasvaa ruoan, esim. ranskan perunoiden, valmistukseen vain valvonnan alaisena.

⚠️ Älä suorita liekitystä liesituulettimen alla. ! Nousevat liekit aiheuttavat palovaaran rasvasuodattimessa. ⚠ Liesituulettimen käyttö kiinteillä polttoaineilla (hiili, puu tai tms.) toimivien tulisijojen yläpuolella on sallittu vain varauksin (katso asennusohje).

Kaasulla toimivat keittotasot / liedet

⚠️ Kaasulieden polttimia on aina käytettävä asianmukaisesti.

Tärkeää:

Kaasupolttimien liekkien on aina oltava peitettynä keittoastioilla.

Avoimien kaasuliekkien aiheuttama ! voimakas kuumuus saattaa vahingoittaa liesituuletinta.

Häiriöt

Häiriön sattuessa tai jos sinulla on kysyttävää, soita asiakaspalveluun. (Katso asiakaspalvelupisteluettelo).

Ilmoita soittaessasi:

E-n:o

FD

Merkitse numerot ylläoleviin ruutuihin. Numerot löydät liesituulettimen sisäosan tyyppikilvestä, kun suodatinritilä on irrotettu.

Liesituulettimen käyttö

Näin keittiöhöyry poistuu tehokkaimmin:

□ Käynnistä tuuletin alkaessasi valmistaa ruokaa.

□ Kytke tuuletin toiminnasta vasta muutaman minuutin jälkeen lopetettuasi ruoanvalmistuksen.

Tuuletin - pois päältä

Korkein teho

Muutaman minuutin kuluttua siitä, kun olet lopettanut ruoanvalmistuksen.

Tuuletin - pois päältä

Korkein teho

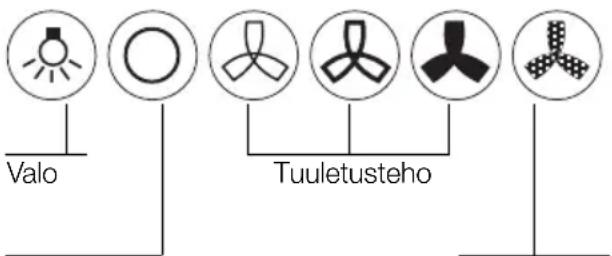

Tuuletustehon valinta:

□ Paina vastaavaa painiketta.

Tuulettimen kytkeminen toiminnasta:

□ Paina painiketta 0.

Korkein teho:

Tuuletin toimii tällöin maksimiteholla. Tätä tuuletustehoa tarvitaan vain.

Valaistus:

□ Kytke valaistus päälle ja pois päältä painamalla painiketta ⚙. □ Voit käyttää valaisinta milloin tahansa, myös kun tuuletin ei ole toiminnassa.

Suodattimet ja huolto

Rasvasuodatin:

Keittiöhöyryn rasvaisten osasten keräämiseen käytetään metallisia rasvasuodattimia.

Suodattimet ovat vaikeasti syttyvää metallia.

Huom.!

Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä.

Tärkeää:

Kun vaihdat metallisen rasvasuodattimen ajoissa, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus voi aiheuttaa.

Metallisen rasvasuodattimen puhdistus:

□ Normaalin toiminnan yhteydessä (1–2 tuntia päivittäin) metallinen rasvasuodatin on puhdistettava 8–10 viikon välein. □ Voit pestä suodattimen astianpesukoneessa. Suodattimen väri saattaa tällöin hieman muuttua.

Tärkeää:

Voimakkaasti kyllästynyttä metallista rasvasuodatinta ei saa pestä yhdessä astioiden kanssa.

□ Kun puhdistat suodattimen käsin, anna sen ensin liota kuumassa pesuliuoksessa. Puhdista sitten suodatin harjaamalla, huuhtele hyvin ja anna valua kuivaksi.

Suodattimet ja huolto

Metallisen rasvasuodattimen irrotus ja kiinnitys:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

1. Paina rasvasuodattimien lukitsinta nuolen suuntaan ja irrota suodattimet.

1. Puhdista rasvasuodattimet.
2. Kiinnitä puhtaat suodattimet takaisin paikoilleen.

Aktiivihilisuodatin:

Sitoo hajuaineet ja kosteuden, kun toimintatapa on huoneilmaan palauttava.

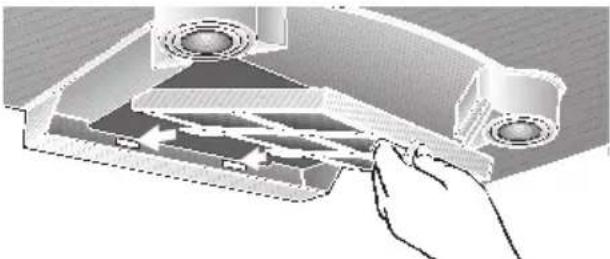

Kiinnitys:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

1. Irrota rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).
2. Aseta aktiivihilisuodatin paikoilleen.

1. Lukitse kiinnike edestä paikoilleen.
2. Kiinnitä rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).

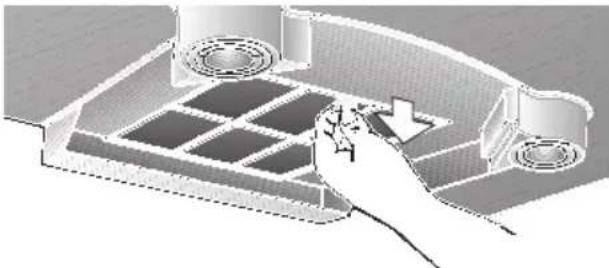

Irrotus:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

1. Irrota rasvasuodattimet.
2. Paina kiinnike edestä sisään ja irrota aktiivihilisuodatin alakautta.

1. Kiinnitä rasvasuodattimet.

Aktiivihiilisuodattimen vaihto:

□ Normaalikäytössä (1-2 tuntia päivittäin) aktiivihiilisuodattimet tulisi vaihtaa noin kerran vuodessa. □ Aktiivihiilisuodattimia saat alan liikkeistä (katso lisävarusteet). □ Käytä ainoastaan alkuperäisiä suodattimia.

Ne takaavat parhaan mahdollisen toiminnan.

Käytöstä poistetun aktiivihiilisuodattimen hävittäminen:

□ Aktiivihiilisuodattimissa ei ole haitta-aineita. Ne voi hävittää esim. yhdessä muiden kotitalousjätteiden kanssa.

Puhdistus ja hoito

Irrota liesituuletin sähköverkosta joko vetämällä pistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

□ Puhdista rasvasuodattimien puhdistuksen yhteydessä puhdistettavissa olevat rungon osat niihin kertyneestä liasta. Näin ehkäistään syttymisvaara ja toiminta pysyy parhaana mahdollisena. □ Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunanpesuaineella. □ Älä raaputa kuivaa likaa pois, vaan liota se irti kostealla liinalla. □ Älä käytä hankaavia puhdistusaineita tai sieniä. □ Huom.!: Älä puhdista muovipintoja alkoholilla (spriillä), niihin voi jäädä himmeitä läikkiä. Varo! Huolehdi keittiön riittävästä tuuletuksesta, ei avotulta.

⚠️ Puhdista kytkimien painikkeet ainoastaan miedolla pesuaineliuoksella ja pehmeällä, kostealla liinalla. Älä puhdista muovipintoja ruostumattoman teräksen puhdistusaineilla.

Teräspinnat:

□ Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa. □ Puhdista vain hiontasuunnassa.

⚠ Älä puhdista teräspintoja hankaavilla sienillä äläkä hiekka-, sooda-, happo- tai klooripitoisilla pesuaineilla!

Alumiini- ja muovipinnat:

□ Käytä pehmeää ikkuna- tai mikrokuituliinaa, josta ei irtoa nukkaa. □ Älä käytä kuivia pyyhinliinoja. □ Käytä mietoa ikkunanpesuainetta. □ Älä käytä syövyttäviä, happo- tai emäspitoisia puhdistusaineita. □ Älä käytä hankaavia puhdistusmenetelmiä.

Lamppujen vaihto

1. Kytke liesituuletin pois toiminnasta ja irrota se sähköverkosta vetämällä verkkopistoke pistorasiasta tai kytkemällä sulake pois päältä/irrottamalla sulake. ⚠ Halogeenilamput tulevat hyvin kuumiksi toiminnan aikana. Vaikka lamput on kytketty pois päältä, kestää jonkin aikaa ennen kuin ne jäähtyvät - varo ettet polta itseäsi.
2. Irrota lampunrengas ruuvitaltalla tms.

1. Vaihda halogeenilamppu (tavallinen halogeenilamppu, 12 V, max. 20 W, kanta G4). Huom.!: Pistokekantainen. Tartu lamppuun vain puhdasta liinaa käyttäen.

1. Kiinnitä lampunrengas takaisin paikoilleen.
2. Kytke virta taas päälle laittamalla verkkopistoke pistorasiaan tai kytkemällä sulake päälle/kiinnittämällä sulake.

Ohje: Jos valaistus ei toimi, tarkista lamppujen kiinnitys.

Tärkeitä ohjeita

⚠️ Käytöstä poistetut laitteet voidaan käyttää hyväksi toimittamalla ne kierrätykseen, jolloin niistä saadaan raaka-aineita uusiokäyttöön.

Tee käytöstä poistettu laite käyttökelvottomaksi ennen hävittämistä.

⚠ Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Suojele ympäristöä hävittämällä pakkausmateriaali ympäristöystävällisesti. Myyntiliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta.

⚠ Liesituuletinta voi käyttää hormiliitäntäisenä ja huoneilmaan palauttavana.

⚠ Asenna liesituuletin aina keittotason keskikohdan yläpuolelle.

⚠️ Sähkölieden keittotason ja liesituulettimen välisen etäisyyden tulee olla vähintään: 550 mm, kuva 1.

Kaasulla toimivia keittotasoja ja liesiä koskevia lisäohjeita:

⚠️ Noudata kaasulla toimivien keittotasojen asennuksessa maakohtaisia lakisääteisiä määräyksiä (esim. Saksassa: Tekniset määräykset kaasuasennuksista TRGI).

⚠️ Noudata voimassa olevia asennusmääräyksiä ja kaasulaitteiden valmistajien asennusohjeita.

⚠️ Asenna liesituuletin siten, että vain sen toisella puolella on korkea kaappi tai seinä. Vähimmäisetäisyys on 50 mm.

⚠️ Liesituulettimien asennus on sallittu kaasulla toimivan keittotason yläpuolelle vain, kun vähimmäisetäisyys on 650 mm (kuva 1) ja kun seuraavia nimellislämpökuormituksia (Hs) ei ylitetä:

☐ Kaasuliedet Yhden keittoalueen kuormitus max. 3,0 kW Kaikkien keittoalueiden kuormitus max. 8,3 kW Uunin kuormitus max. 3,9 kW

☐ Kaasulla toimivat keittolevyt Yhden keittoalueen kuormitus max. 3,9 kW Kaikkien keittoalueiden kuormitus max. 11,3 kW

☐ Keraaminen kaasukeittotaso Annetut tiedot nimellislämpökuormituksista eivät päde suljettujen keraamisten kaasukeittotasojen suhteen. Noudata ehdottomasti keittotason valmistajan ohjeita.

☐ Kiinteillä polttoaineilla toimivat liedet Tällöin pätevät samat maksimi nimellislämpökuormitukset ja vähimmäisetäisyys kuin kaasuliesien kohdalla.

⚠️ Liesituulettimen asennus on sallittu esim. kipinöinnistä aiheutuvan palovaaran vuoksi kiinteillä polttoaineilla toimivien liesien yläpuolelle vain, jos liesi on varustettu suljetulla kiinteällä kannella ja jos noudatetaan maakohtaisia määräyksiä. Tämä rajoitus ei koske kaasuliesiä eikä kaasukeittotasoja.

⚠️ Mitä pienempi liesituulettimen ja keittotason välinen etäisyys on, sitä suurempi on mahdollisuus, että ylös kohoava vesihöyry muodostaa pisaroita liesituulettimen alaosaan.

Toiminta hormiliitäntäisenä

Poistoilma johdetaan ylös ilmanvaihtohormin kautta.

Poistoilmaa ei saa johtaa toiminnassa olevaan savu- tai ilmanvaihtohormiin (esim. tulisijojen ilmanvaihtohormit).

Kun poistoilma johdetaan ulos, on noudatettava maakohtaisia lakisääteisiä määräyksiä.

Mikäli poistoilma johdetaan käyttämättömänä olevaan savu- tai ilmanvaihtohormiin, siihen on saatava lupa paikallisilta viranomaisilta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisi-jan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihilisuodattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Jos poistoilma johdetaan ulos ulkoseinän läpi, on syytä käyttää teleskooppiliitosta.

Ennen asennusta

Liesituulettimen paras mahdollinen teho:

□ Lyhyt sileä poistoputki. □ Mahdollisimman vähän mutkia. ☐ Halkaisijaltaan isot putket ja loivat mutkat.

Jos käytetään pitkiä, karkeapintaisia poistoilmaputkia, paljon mutkia tai halkaisijaltaan pieniä putkia, ei tuulettimen teho ole enää optimaalinen ja samalla melu lisääntyy.

□ Pyöreät putket: Suositeltava sisähalkaisija 150 mm, vähintään kuitenkin 120 mm.

□ Litteiden kanavien sisäpinta-alan tulee olla yhtä suuri kuin pyöreiden putkien sisäpinta-ala.

Niissä ei saa olla jyrkkiä käännöksiä.

∅ 120 mm n. 113 cm²

∅ 150 mm, pinta-ala 177 cm²

□ Jos putken halkaisija on erilainen: käytä tiivistenauhaa.

□ Hormiliitännässä on huolehdittava riittävän tuloilman saannista.

Toiminta huoneilmaan palauttavana

□ Kun hormiliitäntä ei ole mahdollista, on käytettävä aktiivihiilisuodatinta.

Poistoilmaputken liitäntä ∅ 150 mm:

□ Kiinnitä poistoilmaputki suoraan asennuskaulukseen.

Poistoilmaputken liitäntä ∅ 120 mm:

□ Kiinnitä pienennyskappale ruuveilla asennuskaulukseen ja kiinnitä tähän poistoilmaputki.

⚠ Täydellisen asennussarjan ja varasuodattimia saat kodinkoneliikkeistä.

Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta.

Seinän esivalmistelut

□ Seinän tulee olla tasainen ja pystysuora. □ Huolehdi, että tulpat on kiinnitetty kunnolla seinään.

Paino kiloissa

	Hormiliitäntäisenä	Huoneil-maan palauttava
	22,160 cm	22,6
	23,170 cm	23,6
	25,290 cm	25,7

Oikeudet muutoksiin teknisen kehityksen puitteissa pidätetään.

Sähköliitäntä ennen asennusta

Liesituulettimen saa liittää vain määräysten mukaisesti asennettuun suojakosketinpistorasiaan. Sijoita suojakosketinpistorasia heti hormisuojuksen taakse mikäli mahdollista.

Sähkötiedot:

Sähkötiedot löytyvät laitteen sisäosan tyyppikilvestä, kun suodatinkehys on poistettu.

⚠️ Korjaustöiden ajaksi liesituuletin on irrotettava sähköverkosta.

Liitäntäjohdon pituus: 1,30 m. Kun liitäntä on kiinteä:

Liesituulettimen liitännän saa tehdä ainoastaan paikallisen sähkölaitoksen valtuuttama sähköasentaja.

Asennuspaikassa on oltava katkaisija, jonka kosketinväli on yli 3 mm ja joka katkaisee virran kaikkinapaisesti. Tällaisia katkaisijoita ovat LS-katkaisijat ja releet.

Tämä liesituuletin vastaa EU:n häiriönpoistomääräyksiä.

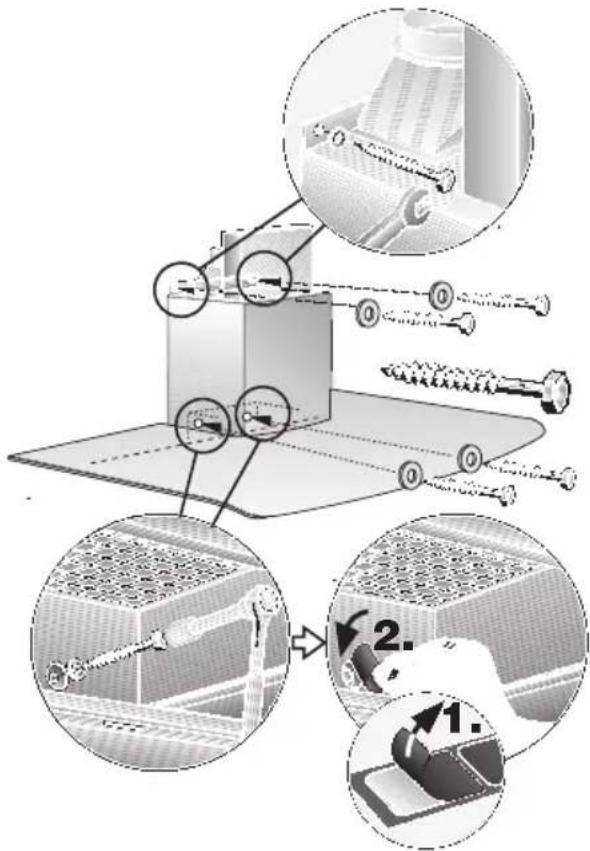

Asennus

Liesituuletin on tarkoitettu asennettavaksi keittiön seinään.

1. Irrota rasvasuodattimet ja lampun suojus (katso Käyttöohje).
2. Merkitse seinään keskiviiva katosta liesituulettimen alareunaan.
3. Merkitse seinään ruuvien paikat asennusmallin avulla ja kiinnitysalueen ääriviivat, jotta ripustaminen on helpompaa.

⚠️ Ota huomioon, että keittotason ja liesituulettimen välillä tulee olla tilaa vähintään 550 mm (sähköliedet) tai

650 mm (kaasuliedet). Asennusmallin alareuna vastaa liesituulettimen alareunaa. 4. Poraa 5 ∅ 8 mm reikää liesikupua ja 2 reikää hormisuojusta varten ja paina tulpat reikiin.

min. 550 Elektro min. 650 Gas

Ohje: Ota huomioon mahdollisesti kiinnitettävät lisävarusteet.

1. Kiinnitä ruuveilla kulmarauta hormisuojusta varten.
2. Kierrä keskimmäistä ruuvia (puolipyöreä ruuvi ilman aluslaattaa) kiinni noin 5 mm. Ruuvia käytetään asennusapuna liesituulettimen kiinnityksessä.
3. Ripusta liesituuletin ruuvin varaan. ⚠️ Lasinen höyrylippa ei saa koskettaa seinää.

1. Kierrä kiinni 4 kuusioruuvia aluslaattoineen.

⚠ Suorista liesituuletinkupu ennen 4 ruuvin kiristämistä.

⚠️ Jos höyrylippaan kohdistuu painetta kiinniruuvattaessa, lasi voi rikkoutua.

1. Kiinnitä suojakalvo 2 alemman kiinnitysruuvin reiän päälle suojasäleikköön.

1. Tee putkilitäntä.
2. Tee sähköliitäntä.
3. Irrota suojakalvo kummastakin hormisuojuksesta.

⚠ Varo vahingoittamasta arkoja teräspintoja.

1. Työnnä ylempi hormisuojusosa (ilmanvaihtoaukot alaspäin) alempaan hormisuojusosaan.

⚠ Varo, ettei pinta naarmuunnu, esim. kun asetat asennusmallin suojaksi alemman hormisuojuksen reunan päälle.

1. Aseta koko hormisuojus viistosti lasisuojukseen ja kallista taaksepäin. Huom.: Hormisuojuksessa olevien reikien tulee sopia tarkasti kytkimien yläpuolelle.

1. Kiinnitä alempi hormisuojus 4 ruuvilla alhaalta ja sivuilta.
2. Vedä ylempää hormisuojusosaa varovasti ylöspäin ja kiinnitä 2 ruuvilla sivusta kulmarautaan.

1. Kiinnitä rasvasuodattimet ja lampunsuojus takaisin paikoilleen (katso Käyttöohje).
