Produkttyp	Wandhaube
Marke	Bosch
Modell	DKE955E
Breite	90 cm
Tiefe	50 cm
Höhe (min - max)	60 - 110 cm
Nettogewicht	15 kg
Stromversorgung	220-240 V ~ 50 Hz
Maximale Leistungsaufnahme	250 W
Beleuchtungsleistung	2 x 20 W (Halogen)
Anzahl der Geschwindigkeitsstufen	3 Stufen + Intensivstufe
Maximaler Geräuschpegel	65 dB(A)
Maximaler Luftstrom (EV)	680 m³/h
Filtertyp	Waschbarer Metallfettfilter
Energieeffizienzklasse	Klasse A
Hauptfunktionen	Abluft oder Umluft, integrierte Beleuchtung, Tastenbedienung
Pflege und Reinigung	Metallfilter spülmaschinenfest, regelmäßige Reinigung der Oberflächen
Sicherheit	Automatische Abschaltung, Überhitzungsschutz
Ersatzteile und Reparierbarkeit	Reparierbarkeitsindex 7,7/10, Ersatzteile auf der Bosch-Website verfügbar
Allgemeine Informationen	Design-Haube, geeignet für Gas- und Induktionsherde

Häufig gestellte Fragen - DKE955E BOSCH

Wie installiere ich die Haube Bosch DKE955E?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Beachten Sie die Mindestabstände (65 cm über einem Elektroherd, 75 cm bei einem Gasherd). Verwenden Sie die mitgelieferten Befestigungen und befolgen Sie den Montageplan.Lesen Sie die vollständige Anleitung für die detaillierten Schritte.

Wie reinige ich den Fettfilter?

Der Metallfettfilter kann in der Spülmaschine bei 65 °C oder von Hand mit heißem Wasser und Reinigungsmittel gereinigt werden. Reinigen Sie ihn alle 2 Monate, um die Effizienz der Haube zu erhalten.

Wie ersetze ich die Beleuchtungslampe?

Trennen Sie das Gerät vom Netz. Entfernen Sie die Lampenabdeckung durch Aushaken. Ersetzen Sie durch eine Halogenlampe G4 max. 20 W. Setzen Sie die Abdeckung wieder ein und schließen Sie das Gerät an. Achtung: Die Lampe kann heiß sein.

Die Haube macht Geräusche, was tun?

Überprüfen Sie, ob der Filter nicht verschmutzt ist. Stellen Sie sicher, dass der Abluftkanal nicht verstopft ist. Wenn das Geräusch anhält, wenden Sie sich an den Bosch-Kundendienst.

Wie verwende ich die Umluftfunktion?

Installieren Sie einen Aktivkohlefilter (nicht im Lieferumfang enthalten) in der Haube. Schalten Sie den internen Schalter auf Umluftbetrieb. Der Aktivkohlefilter muss je nach Nutzung alle 6 bis 12 Monate ausgetauscht werden.

Welche Installationshöhe wird empfohlen?

Für einen Elektroherd: mindestens 65 cm. Für einen Gasherd: mindestens 75 cm. Messen Sie von der Kochfläche bis zur Unterkante der Haube.

Wie stelle ich die Absauggeschwindigkeit ein?

Verwenden Sie die Drucktasten an der Vorderseite: 3 normale Stufen und eine Intensivtaste. Die Intensivstufe stoppt nach 10 Minuten automatisch, um Energie zu sparen.

Warum schaltet sich die Haube nicht ein?

Überprüfen Sie die Stromversorgung (Sicherung, Schutzschalter). Stellen Sie sicher, dass der Stecker richtig eingesteckt ist. Wenn das Problem weiterhin besteht, könnte der Motor oder die Steuerplatine defekt sein. Wenden Sie sich an den Kundendienst.

Wo finde ich Ersatzteile für die DKE955E?

Auf der offiziellen Bosch-Website (ersatzteile.bosch.de) oder bei autorisierten Händlern. Verwenden Sie die Artikelnummer (E-Nr) auf dem Typenschild.

Wie pflege ich die Außenseite der Haube?

Reinigen Sie die Edelstahloberflächen regelmäßig mit einem weichen Tuch und Seifenwasser. Vermeiden Sie Scheuermittel. Für die Bedienelemente verwenden Sie ein leicht feuchtes Tuch.Sprühen Sie kein Wasser direkt auf die Tasten.

BEDIENUNGSANLEITUNG DKE955E BOSCH

Gerätebeschreibung Betriebsarten

Betriebsarten

Abluftbetrieb:

Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie. Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung). Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanweisung. Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück. Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. Der Aktivkohlefilter bindet die Geruchsstoffe.

Vor dem ersten Benutzen

Wichtige Hinweise:

Diese Gebrauchsanweisung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanweisung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.

Bewahren Sie die Gebrauchs- und Montageanweisung ggf. für einen Nachbesitzer gut auf.

Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen.

Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.

Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanweisung).

Dunstabzugshaube nur mit eingesetzten Lampen betreiben.

Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.

Dunstabzugshaube nie ohne Fettfilter betreiben.

Überhitzte Fette oder Öle können sich leicht entzünden.

Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

Unter der Dunstabzugshaube nicht flambieren.

Brandgefahr am Fettfilter durch aufsteigende Flammen.

Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanweisung).

Gas-Kochmulden / Gas-Herde

⚠️ Gas-Kochstellen immer sachgemäß benutzen.

Wichtig:

Die Flammen der Gas-Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.

Durch die starke Hitzeentwicklung

der offenen Gasflammen könnte die Dunstabzugshaube beschädigt werden.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis). Bei Anruf bitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

Bedienen der Dunstabzugshaube

Der Küchendunst wird am

wirkungsvollsten beseitigt durch:

Einschalten der Dunstabzugshaube bei Kochbeginn.

Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.

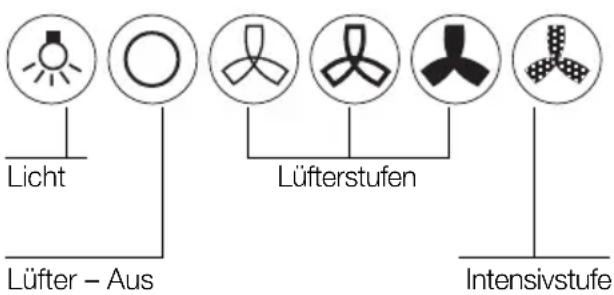

Einstellen der gewünschten Lüfterstufe:

Drücken Sie die entsprechende Taste.

Ausschalten des Lüfters:

Drücken Sie die Taste 0.

Intensivstufe:

Durch die Intensivstufe wird die höchste Leistung erreicht. Sie wird kurzzeitig benötigt.

Beleuchtung:

Drücken Sie die Taste ✿ zum Ein- und Ausschalten. Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Filter und Wartung

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

☐ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden. □ Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

□ Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen.

Filter und Wartung

Aus- und Einbauen der Metall-Fettfilter:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Drücken Sie die Raste an den Fettfiltern in Pfeilrichtung ein und klappen Sie die Fettfilter ab.

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Einbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).
2. Setzen Sie den Aktivkohlefilter ein.

1. Rasten Sie die Lasche vorne ein.
2. Bauen Sie die Fettfilter ein (siehe Aus- und Einbauen der Metall-Fettfilter).

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

Ausbauen:

1. Bauen Sie die Fettfilter aus.
2. Drücken Sie die Lasche vorne ein und nehmen Sie den Aktivkohlefilter nach unten ab.

1. Bauen Sie die Fettfilter ein.

Wechsel des Aktivkohlefilters:

☐ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungefähr 1 x im Jahr ausgetauscht werden. ☐ Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör). ☐ Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

☐ Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

Reinigen und Pflegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

☐ Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten. ☐ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden. ☐ Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. ☐ Keine scheuernden Mittel oder kratzende Schwämme verwenden. ☐ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen.

Vorsicht! Küche ausreichend belüften, keine offene Flamme.

⚠️ Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen.

Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

☐ Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger. ☐ Reinigen Sie nur in Schliffrichtung.

⚠ Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

□ Verwenden Sie ein weiches, fusselfreies Fenster- oder Mikrofasertuch. □ Keine trockenen Tücher verwenden. □ Verwenden Sie ein mildes Fensterreinigungsmittel. □ Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden. □ Keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos. ⚠️ Die Halogenbirnen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.
2. Nehmen Sie den Lampenring mit einem Schraubenzieher oder ähnlichem ab.

1. Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4).

Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.

1. Rasten Sie den Lampenring wieder ein.
2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Wichtige Hinweise

⚠️ Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

⚠️ Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

⚠️ Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar.

⚠️ Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

⚠️ Mindestabstand zwischen Elektrokochstellen und Unterkante der Dunstabzugshaube: 550 mm, Abb. 1.

Zusätzliche Hinweise bei Gas-Kochgeräten:

⚠️ Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

⚠️ Es müssen die jeweils gültigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

⚠️ Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.

Über Gas-Kochstellen ist die Montage der Dunstabzugshaube bei einem Mindestabstand von 650 mm – Abb. 1 – nur zulässig, wenn folgende Nennwärmebelastungen (Hs) nicht überschritten werden:

☐ Gas-Herde Belastung einer Kochstelle max. 3,0 kW Belastung aller Kochstellen max. 8,3 kW Belastung des Backofens max. 3,9 kW

☐ Gas-Kochmulden Belastung einer Kochstelle max. 3,9 kW Belastung aller Kochstellen max. 11,3 kW

☐ Gas-Glaskeramikkochfeld Die Angaben über Nennwärmebelastung gelten nicht für geschlossene Gas-Glaskeramikkochfelder. Unbedingt die Angaben des Kochfeldherstellers beachten.

☐ Herde für feste Brennstoffe Es gelten sinngemäß die maximalen Nennwärmebelastungen und der Mindestabstand wie bei Gas-Herden.

Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.

⚠️ Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen, desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugshaube:

□ Kurzes, glattes Abluftrohr. □ Möglichst wenig Rohrbögen. □ Möglichst große Rohrdurchmesser und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

□ Rundrohre: Wir empfehlen Innendurchmesser 150 mm, jedoch mind. 120 mm.

□ Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben.

Sie sollten keine scharfen Umlenkungen haben.

∅ 120 mm ca. 113 cm^a

∅ 150 mm ca. 177 cm

□ Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.

□ Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Umluftbetrieb

□ Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

⚠ Das komplette Montage-Set können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanweisung.

Anschluss Abluftrohr ∅ 150 mm:

□ Abluftrohr direkt am Luftstutzen befestigen.

Anschluss Abluftrohr ∅ 120 mm:

□ Reduzierstutzen an den Luftstutzen schrauben und daran das Abluftrohr befestigen.

Elektrischer AnschlussVor der Montage

Vorbereiten der Wand

□ Die Wand muss eben und senkrecht sein. □ Für festen Halt der Dübel ist zu sorgen.

Gewicht in kg:

	Abluft Umluft
60 cm		22,622,1
70 cm		23,623,1
		25,725,290 cm

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu finden.

⚠️ Bei Reparaturen die Dunstabzugs-haube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m. Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

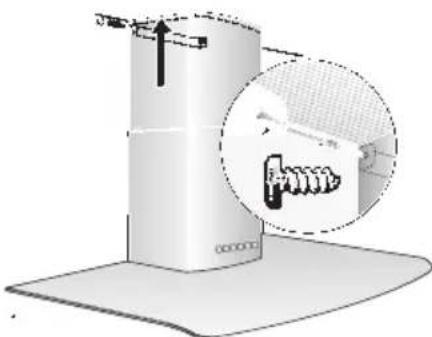

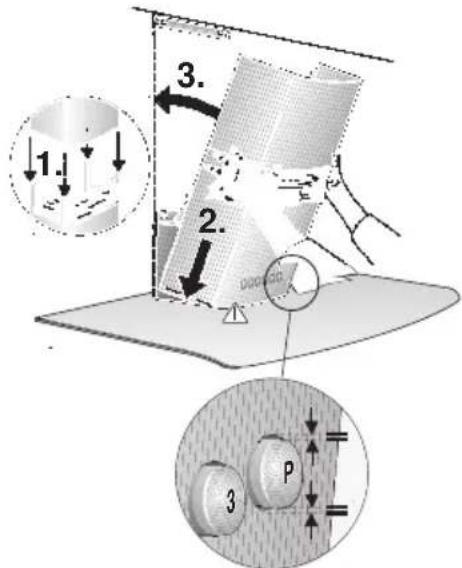

Einbauen

Die Dunstabzugshaube ist für die Montage an die Küchenwand vorgesehen.

1. Fettfilter abnehmen (siehe Gebrauchsanweisung).
2. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anzeichnen.
3. Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreißen und zum leichteren Einhängen die Kontur des Einhängebereiches anzeichnen.

⚠️ Auf Mindestabstand Kochstelle – Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube. 4. 5 Löcher für die Dunstabzugshaube und 2 Löcher für die Kaminverblendung ∅ 8 mm bohren und Dübel wandbündig eindrücken.

mind. 550 Elektro mind. 650 Gas

Hinweis: Achten Sie auf eventuell zu montierende Sonderzubehörteile.

1. Haltewinkel für Kaminverblendung mit 2 Sechskantschrauben anschrauben.
2. Mittlere Schraube (Halbrundschraube ohne Unterlegscheibe) als Montagehilfe für Dunstabzugshaubenbefestigung bis auf ca. 5 mm eindrehen.
3. Dunstabzugshaube an der Schraube einhängen.

⚠️ Der Glasschirm darf nicht an der Wand anschlagen.

1. 4 Sechskantschrauben mit Unterlegscheiben eindrehen.

⚠ Vor dem Festdrehen der 4 Schrauben ist die Dunstabzugshaube auszurichten.

⚠️ Entsteht beim Festschrauben ein Druck auf den Glasschirm, kann es zu Glasbruch führen.

1. Je eine Abdeckfolie über die Löcher der 2 unteren Befestigungsschrauben auf das Schutzgitter kleben.

1. Rohrverbindung herstellen.
2. Elektrische Verbindung herstellen.
3. Schutzfolie an den beiden Kaminverblendungen abziehen.

⚠️ Vermeiden Sie Beschädigungen der empfindlichen Edelstahloberflächen.

1. Die obere Kaminverblendung (Schlitze nach unten) in die untere Kaminverblendung einschieben.

⚠️ Vermeiden Sie Kratzer beim Ineinanderschieben, indem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblendung legen.

1. Die komplette Kaminverblendung in den Glasschirm schräg einsetzen und nach hinten schwenken.

Achtung: Die Löcher an der Kaminverblendung müssen genau über die Schalter passen.

1. Die untere Kaminverblendung mit 4 Schrauben von unten und seitlich festschrauben.
2. Die obere Kaminverblendung vorsichtig nach oben ausziehen und mit 2 Schrauben seitlich an den Haltewinkel schrauben.

1. Fettfilter wieder einsetzen (siehe Gebrauchsanweisung).

1. Die untere Kaminverblendung mit 4 Schrauben von unten und seitlich festschrauben.
2. Ziehen Sie den oberen Abzugskanal vorsichtig nach oben und schrauben Sie die Seiten mit 2 Schrauben an der Befestigungsklammer fest.

1. Die untere Kaminverblendung mit 4 Schrauben von unten und seitlich festschrauben.
2. Den oberen Kaminverkleidungsteil vorsichtig nach oben ziehen und seitlich mit 2 Schrauben an der Halterung festschrauben.

□ Ofen für feste Brennstoffe

Hier gelten auch die maximalen Nennwärmebelastungen und Mindestabstände wie bei Gasöfen.

1. Die untere Kaminverblendung mit 4 Schrauben von unten und seitlich festschrauben.
2. Die obere Kaminverblendung vorsichtig nach oben ziehen und mit 2 Schrauben an den seitlichen Haltewinkeln festschrauben.
