DKE955E - Campana extractora BOSCH - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato DKE955E BOSCH en formato PDF.
| Tipo de producto | Campana extractora de pared |
| Marca | Bosch |
| Modelo | DKE955E |
| Ancho | 90 cm |
| Fondo | 50 cm |
| Altura (mín - máx) | 60 - 110 cm |
| Peso neto | 15 kg |
| Alimentación eléctrica | 220-240 V ~ 50 Hz |
| Potencia absorbida máxima | 250 W |
| Potencia de iluminación | 2 x 20 W (halógeno) |
| Número de velocidades | 3 velocidades + intensivo |
| Nivel sonoro máx | 65 dB(A) |
| Caudal de aire máx (EV) | 680 m³/h |
| Tipo de filtro | Filtro de grasa metálico lavable |
| Índice de eficiencia energética | Clase A |
| Funciones principales | Extracción o recirculación, iluminación integrada, controles con botones |
| Mantenimiento y limpieza | Filtro metálico lavable en lavavajillas, limpieza regular de superficies |
| Seguridad | Apagado automático, protección contra sobrecalentamiento |
| Piezas de repuesto y reparabilidad | Índice de reparabilidad 7,7/10, piezas disponibles en el sitio web de Bosch |
| Información general | Campana de diseño, adecuada para cocinas de gas e inducción |
Preguntas frecuentes - DKE955E BOSCH
Preguntas de los usuarios sobre DKE955E BOSCH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones DKE955E - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DKE955E de la marca BOSCH.
MANUAL DE USUARIO DKE955E BOSCH
Instrucciones para el uso:
Descripción del aparato
Modalidades de funcionamiento
Evacuación del aire hacia el exterior:
□ El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los evacúa hacia el exterior, haciéndolos pasar previamente a través del filtro antigrasa. □ El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina. □ La cocina queda así prácticamente libre de grasa y olores.
Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay que procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.
Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).
Modalidades de funcionamiento
Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo por puertas, ventanas o cajas murales para la alimentación o evacuación del aire o también pueden tomarse otras medidas como por ejemplo instalando cerrojos invertidos o similares.
Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.
La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.
Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.
Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden funcionar sin ningún tipo de restricción.
Evacuación del aire hacia el interior (sistema de recirculación del aire):
□ Para trabajar con esta modalidad hay que montar un filtro de carbón activo en la campana extractora (véase el capítulo «Filtros y mantenimiento» de las presentes Instrucciones). El kit de montaje completo, así como los filtros de repuesto, se pueden adquirir en el comercio especializado. Las referencias correspondientes figuran al final de estas instrucciones de uso. □ El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los hace pasar a través de los filtros antigrasa y de carbón activo, devolviéndolos a continuación, una vez purificados, a la cocina. □ El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina. □ El filtro de carbón activo absorbe el olor.
Antes de la puesta en marcha inicial del aparato:
Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato concreto. Esta campana extractora cumple las normas y disposiciones específicas en materia de seguridad.
Las reparaciones que fuera necesario efectuar en el aparato sólo podrán ser ejecutadas por técnicos especializados del ramo.
Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar a situaciones de serio peligro para el usuario.
Antes de emplear el aparato nuevo deberá leer detenidamente las instrucciones de servicio de la cocina eléctrica. En ella se facilitan informaciones y consejos importantes para su seguridad personal, así como para el correcto manejo y cuidado de la cocina. Guarde las instrucciones de servicio y de montaje para un posible propietario posterior.
Si el aparato presentara daños o desperfectos, no deberá ser utilizado. La conexión y puesta en marcha del aparato sólo podrán ser efectuadas por un técnico especialista del ramo. Elimine los envases y el material de embalaje de acuerdo a las normas correspondientes para la protección del medio ambiente (véanse al respecto las instrucciones de montaje de la campana extractora). Utilizar la campana extractora sólo con las lámparas de iluminación montadas. Sustituir inmediatamente las lámparas defectuosas a fin de evitar la sobrecarga de las lámparas restantes. No usar nunca la campana extractora sin incorporar el filtro antigrasa. Las grasas y aceites calentados excesivamente pueden inflamarse rápidamente. Por ello los alimentos o platos que requieran grasa o aceite caliente, como por ejemplo patatas fritas, etc., sólo deberán prepararse bajo vigilancia.
No preparar alimentos o platos flameados directamente debajo de la campana extractora.
La grasa acumulada en el filtro antigrasa podría incendiarse por las llamas que suben!
El montaje de la campana extractora por encima de hogares para combustibles sólidos (carbón, leña, etc.) sólo está permitido si ésta cumple una serie de condiciones restrictivas (véanse al respecto las instrucciones de montaje de la campana extractora).
Placas de cocción de gas / Hornos de gas
Utilizar los quemadores de gas correctamente.
Importante:
Las llamas de los quemadores de gas deberán encontrarse siempre cubiertas con un recipiente.
El fuerte calor desprendido por las llamas de gas podría ocasionar desperfectos de consideración en la campana extractora!
Averías y perturbaciones
En caso de consultas o averías de la campana extractora, no dude en llamar al Servicio de Asistencia Técnica.
(Véase al respecto la lista con las delegaciones y distribuidores oficiales).
Para cualquier consulta deberán indicarse los números de producto y de fabricación:
N° E
FD
Anote los números correspondientes a su aparato en los espacios correspondientes. Los números figuran en la placa de características, a la que se accede tras desmontar la rejilla del filtro dentro de la campana extractora.
Manejo de la campana extractora
⚠️ La manera más eficaz de absorber los vahos producidos en la cocina durante la preparación de los alimentos es:
□ Conectando la campana extractora al comenzar a trabajar. □ Desconectando la campana extractora al cabo de unos minutos después de haber concluido los trabajos.
Conectar el ventilador:
□ Pulsar la tecla correspondiente.
Ajustar el escalón de potencia del ventilador:
□ Pulsar la tecla 0.
Escalón intensivo:
En el escalón intensivo desarrolla la campana extractora su máxima potencia. Por regla general esta función se activa sólo durante unos períodos de corta duración.
Iluminación:
□ Pulsar la tecla 🔒 para la conexión y desconexión de la iluminación. □ La iluminación se puede conectar en cualquier momento, con independencia de que el ventilador funcione o no.
Filtros y mantenimiento
Filtro antigrasa:
Para retener las partículas de grasa contenidas en el vaho de la cocina se montan filtros metálicos.
Las esterillas de filtro son de metal antiinflamable.
¡Atención!
A medida que crece el grado de saturación de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana.
¡Importante!:
La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en el mismo, puede prevenir el peligro de incendio a causa de una acumulación de calor al freír o asar alimentos.
Limpieza del filtro antigrasa metálico:
□ En caso de un servicio normal (de 1 a 2 horas diarias) debe cambiarse el filtro metálico de grasa después de 8 a 10 semanas. □ Los filtros antigrasa metálicos se pueden limpiar en un lavavajillas. Ello puede dar lugar a una ligera decoloración de los mismos. No mezclar con la vajilla normal los filtros antigrasa metálicos muy saturados de grasa. □ En caso de limpiar los filtros metálicos a mano, colocar la caja del filtro durante varias horas en una solución detergente (para vajilla) muy caliente, para reblandecer la grasa adherida. Limpiarlos a continuación con un cepillo, enjuagarlos bien y dejarlos escurrir.
Importante:
Filtros y mantenimiento
Desmontar y montar los filtros antigrasa metálicos:
¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías.
- Presionar el enclavamiento de los filtros antigrasa en dirección a la flecha. Abatir los filtros antigrasa hacia abajo.
- Limpiar los filtros.
- Montar los filtros limpios en su sitio.
Filtro de carbón activo:
Para retener los olores durante el funcionamiento de la campana extractora con evacuación del aire al interior (recirculación del aire).
Montar el filtro:
¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías.
- Desmontar los filtros antigrasa (véase a este respecto el capítulo «Desmontar y montar los filtros antigrasa metálicos»).
- Montar el filtro de carbón activo.
- Encajar la lengüeta por delante.
- Montar los filtros antigrasa (véase al respecto el capítulo «Desmontar y montar los filtros antigrasa metálicos»).
Desmontar el filtro de carbón activo:
¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías.
- Desmontar los filtros antigrasa.
- Presionar la lengüeta y retirar el filtro de carbón activo hacia abajo.
- Montar los filtros antigrasa.
Sustituir el filtro de carbón activo:
□ Bajo unas condiciones de funcionamiento normal (1 ó 2 horas diarias), los filtros de carbón activo tienen que sustituirse una vez al año.
□ El filtro de carbón activo puede adquirirse en el COMERCIO ESPECIALIZADO (véanse los accesorios opcionales).
□ Utilizar sólo filtros originales del Fabricante.
De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo.
Evacuación del filtro de carbón activo usado:
Los filtros de carbón activo no incorporan ningún tipo de material o substancia tóxica o nociva. Por esta razón pueden evacuarse conjuntamente con los desechos domésticos (cubo de basura).
Limpieza y cuidados
Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del fusible.
Al limpiar los filtros antigrasa, limpiar la grasa acumulada en los puntos accesibles del cuerpo de la campana extractora. De este modo se previene el peligro de que se inflamen los restos de grasa antiguos y la campana conserva óptimo funcionamiento. Utilizar una solución de agua y agente lavavajillas de uso corriente caliente para limpiar la campana extractora. En caso de suciedad más resistente y fuertemente acumulada, utilizar un agente limpiacristales suave. No rascar la suciedad reseca acumulada. Reblandézcala primero aplicando sobre la misma un paño húmedo. No utilizar agentes o esponjas abrasivos. Atención: No limpiar las superficies y elementos de plástico con alcohol de quemar, dado que podrían producirse zonas o puntos de color mate.
Atención: Procurar una buena ventilación de la cocina. ¡No trabajar con llamas abiertas!
⚠ Limpiar el mando desplazable del ventilador sólo con un paño suave y húmedo (usar una solución de agua y agente lavavajillas suave).
¡No usar limpiadores de acero para limpiar el mando desplazable!
Superficies de acero inoxidable:
Usar un limpiador para acero inoxidable suave, no abrasivo.
Limpiar el metal sólo en dirección al pulido.
¡No limpiar las superficies de acero inoxidable con esponjas abrasivas!
¡No emplear detergentes que contengan arena, sosa, ácidos o cloruro!
Superficies de aluminio y plástico:
Utilizar sólo paños suaves para limpieza de ventanas, libres de pelusas o paños de microfibra. No utilizar paños secos. Utilizar un agente limpiacristales suave. No utilizar agentes limpiadores agresivos que contengan ácidos o álcalis. No utilizar agentes frotadores.
Sustituir las lámparas
- Desconectar la campana extractora de la red eléctrica, extrayendo el cable de conexión de la toma de corriente o a través del fusible. ⚠ Las lámparas halógenas alcanzan durante su funcionamiento unas elevadas temperaturas. Por ello existe peligro de quemaduras incluso algún tiempo después de haberlas desconectado.
- Extraer el cristal protector del emplazamiento con ayuda de un destornillador o cualquier objeto semejante.
- Sustituir la lámpara halógena por una lámpara halógena corriente, 12 V, máx. 20 W, base G 4).
Atención: Portalámparas con acoplamiento de clavijas. Para retirar la lámpara, sujetarla con un paño limpio.
- Colocar el cristal protector en su emplazamiento y encajarlo.
- Restablecer la alimentación de corriente introduciendo el cable de conexión en la toma de corriente o a través del fusible.
Advertencia: En caso de no funcionar la iluminación de la campana, verificar si se han montado las lámparas correctas.
⚠️ No tire su aparato usado al vertedero más próximo. Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar. Por ello deberán entregarse a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo Servicio o centro municipal de desguace o instituciones semejantes). Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del Centro de recuperación de materiales más próximo. Antes de deshacerse de su aparato usado deberá inutilizarlo.
Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente.
Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales.
⚠️ La presente campana extractora es apropiada para trabajar con evacuación del aire al exterior o al interior (sistema de recirculación del aire).
⚠ Montar la campana extractora siempre por encima del centro de las zonas de cocción o los quemadores (según el tipo de cocina que se utilice).
⚠ La distancia mínima a observar entre las zonas de cocción (de una placa o cocina eléctrica) y el borde inferior de la campana es de 550 mm (Fig. 1).
Advertencias adicionales relativas a las cocinas de gas:
Al proceder al montaje de los quemadores de una placa de cocción o cocina de gas deberán observarse estrictamente las normas y disposiciones legales vigentes en cada país (en Alemania, por ejemplo, son las Normas Técnicas para Instalación de Equipos de Gas TRGI).
⚠️ Respetar las normas y disposiciones, así como las instrucciones y consejos de montaje facilitadas por los fabricantes de las cocinas y aparatos de gas.
⚠️ Esta campana extractora sólo deberá montarse con un lateral junto a un armario o pared alta. Distancia mínima a observar: 50 mm.
El montaje de las campanas extractoras por encima de una cocina o placa de cocción de gas sólo está permitido si se observa una distancia mínima de 650 mm (Fig. 1) y no se superan las siguientes cargas térmicas nominales:
□ Cocinas de cocción de gas
Carga térmica de un quemador de gas máx. 3,0 kW Carga térmica de todos los quemadores de gas máx. 8,3 kW Carga térmica del horno máx. 3,9 kW
□ Placas de cocción (encimeras) de gas
Carga térmica de un quemador de gas máx. 3,9 kW Carga térmica de todos los quemadores de gas máx. 11,3 kW
□ Placas (encimeras) vitrocerámicas de gas
Los valores acerca de la carga térmica nominal no son válidos para las placas vitrocerámicas de gas. Por lo tanto, es imprescindible observar las referencias que facilite el fabricante de la placa vitrocerámica.
□ Cocinas para combustibles sólidos
Para este tipo de cocinas rigen los mismos valores que para las cocinas de gas en cuanto a la carga térmica admisible y la mínima distancia a observar.
⚠️ La campana sólo se podrá montar por encima de hogares para combustibles sólidos con peligro de incendio (por ejemplo proyección de chispas) si el hogar está provisto de una protección cerrada no desmontable y se cumplen las normas y disposiciones nacionales vigentes. Esta restricción no es válida para cocinas y placas de gas.
Cuanto menor sea la distancia entre la campana extractora y los quemadores, mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractora debidas a la condensación del vapor de agua.
Funcionamiento con evacuación del aire al exterior
El aire de evacuación pasa a través de un túnel de ventilación hacia arriba o directamente hacia el exterior, a través de la correspondiente pared.
El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio, ni tampoco a túneles de ventilación de locales con hogares.
Antes de proceder a los trabajos de evacuación del aire al exterior, deberá observar las disposiciones legales de su localidad (por ejemplo, el reglamento local para el permiso de edificación).
En caso de hacer pasar el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deberá consultarse con el deshollinador del distrito competente, observando asimismo las normas y disposiciones nacionales vigentes.
Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo, calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay que procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.
Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).
Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo, por puertas, ventanas o cajas murales para la alimentación o evacuación del aire, o también pueden tomarse otras medidas como, por ejemplo, instalando cerrojos invertidos o similares.
Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario, el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.
La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.
Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.
Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden funcionar sin ningún tipo de restricción.
Si el aire es evacuado pasando a través de la pared exterior, deberá utilizarse una caja mural telescópica.
Condiciones necesarias para lograr la óptima potencia y rendimiento de la campana extractora:
□ Tubo de evacuación corto y liso. □ Menor número de codos posible. □ Usar en lo posible tubos de gran diámetro, así como codos de gran tamaño.
□ Tubos redondos:
Se aconseja emplear tubos con un diámetro interior de 150 mm; el diámetro mínimo admisible es de 120 mm.
Los tubos de evacuación largos y con desigualdades, y la utilización de muchos tubos y codos de diámetro pequeño perjudican el rendimiento óptimo del aparato y provocan un aumento de ruidos desagradables durante su funcionamiento.
Los canales planos deberán poseer una sección interior equivalente a la de los tubos redondos. No deben presentar ángulos demasiado agudos.
Diámetro 120 mm, aprox. 113 cm²
Diámetro 150 mm, aprox. 177 cm²
□ En caso de usar tubos con diferentes diámetros:
Colocar una tira estanqueizante.
□ Al trabajar con sistema de evacuación del aire al exterior: procurar una suficiente alimentación de aire.
Funcionamiento con evacuación del aire hacia el interior (recirculación del aire)
□ Filtro de carbón activo en caso de no existir la posibilidad de trabajar con evacuación del aire hacia el exterior.
El kit de montaje completo, así como los filtros de repuesto, se pueden adquirir en el comercio especializado.
Las referencias correspondientes figuran al final de estas instrucciones de uso.
Conexión de los tubos de evacuación
Tubo con diámetro de 150 mm:
□ Fijar directamente el tubo de evacuación del aire en el racor de empalme.
En caso de tubos de evacuación con 120 mm de diámetro:
Empalmar el tubo reductor en el racor de empalme para la evacuación del aire. Fijar a continuación el tubo de evacuación al tubo reductor.
Conexión eléctrica. Antes del montaje
Preparativos en la pared
La pared tiene que ser lisa y vertical. Procurar un asiento firme de los tacos en la pared.
Peso en kg:
| Evacuación del aire al exterior | Aire circulante | |
| 60 cm | 22,622,1 | |
| 70 cm | 23,623,1 | |
| 25,725,290 |
Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como consecuencia del progreso técnico.
La campana extractora sólo podrá conectarse a una toma (caja) de corriente provista de puesta a tierra. La toma de corriente deberá encontrarse o montarse directamente detrás del revestimiento decorativo de la campana.
Características eléctricas:
figuran en la placa de características que es accesible después de quitar los marcos de filtro, en la parte interior del aparato.
⚠ En caso de reparación de la campana deberá desconectarse siempre el aparato de la red eléctrica, antes de iniciar los trabajos correspondientes.
Longitud del cable de conexión a la red eléctrica: 1,30 m.
En caso de necesitar una conexión fija a la red eléctrica:
El aparato sólo deberá ser conectado a la red eléctrica por un instalador-electricista registrado como tal en la empresa de abastecimiento de energía eléctrica de la zona. Como dispositivo de separación se admiten interruptores con una abertura de contacto superior a 3 mm y desconexión de todas las fases. Esto incluye interruptores LS y contactores.
La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje.
Montaje
Esta campana extractora ha sido diseñada exclusivamente para su montaje en la pared.
- Retirar el filtro antigrasa (véanse al respecto las instrucciones de uso de la campana).
- Trazar en la pared una línea medial desde el techo hasta el borde inferior de la campana extractora.
- Marcar en la pared, con ayuda de la plantilla suministrada con el aparato, la posición de los tornillos de sujeción. Para facilitar el trabajo, dibujar ligeramente en la pared los contornos de la campana que debe engancharse en los tornillos.

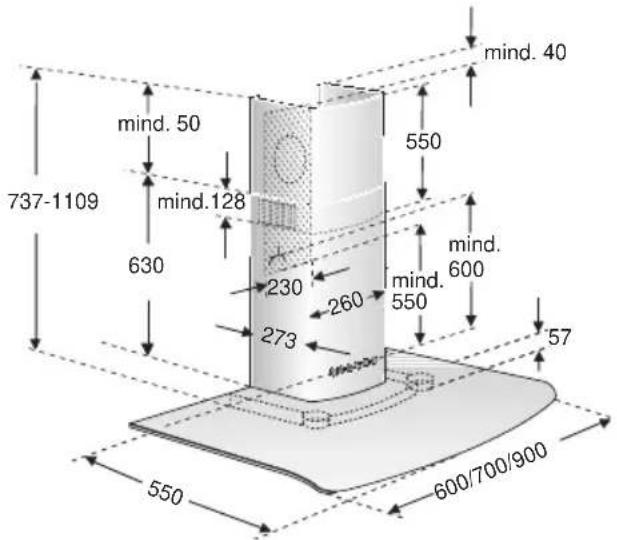

Entre la placa de cocción y el borde inferior de la campana extractora debe observarse la siguiente distancia mínima de seguridad: 550 mm, por encima de las placas de cocción eléctricas 650 mm por encima de las placas de cocción de gas. El borde inferior de la plantilla de montaje corresponde al borde inferior de la campana extractora.
- Practicar 5 taladros para los tornillos de sujeción del cuerpo de la campana extractora, y dos para fijar el revestimiento decorativo en forma de chimenea, con diámetro 8 mm. Colocar en los mismos los tacos correspondientes, prestando atención a que los tacos queden perfectamente a ras con la pared.
Entre la placa de cocción y el borde inferior de la campana extractora debe observarse la siguiente distancia mínima de seguridad: 550 mm, por encima de las placas de cocción eléctricas 650 mm por encima de las placas de cocción de gas. El borde inferior de la plantilla de montaje corresponde al borde inferior de la campana extractora. 4. Practicar 5 taladros para los tornillos de sujeción del cuerpo de la campana extractora, y dos para fijar el revestimiento decorativo en forma de chimenea, con diámetro 8 mm. Colocar en los mismos los tacos correspondientes, prestando atención a que los tacos queden perfectamente a ras con la pared.
Atención: ¡Ténganse en cuenta los posibles accesorios opcionales que se vayan a montar con la campana extractora!
- Montar y fijar la escuadra de soporte del revestimiento con dos tornillos hexagonales.
- Usar el tornillo central (sin arandela) como ayuda de montaje para la sujeción de la campana extractora, enroscándolo en el taco hasta unos 5 mm de profundidad.
- Enganchar el cuerpo de la campana extractora en el tornillo de sujeción preparado.
- Montar y fijar la escuadra de soporte del revestimiento con dos tornillos hexagonales.
- Usar el tornillo central (sin arandela) como ayuda de montaje para la sujeción de la campana extractora, enroscándolo en el taco hasta unos 5 mm de profundidad.
- Enganchar el cuerpo de la campana extractora en el tornillo de sujeción preparado.
⚠️ No fijar la pantalla de cristal en la pared.
- Montar los cuatro tornillos de sujeción de la campana extractora con arandelas, sin apretarlos a tope.
¡Antes de apretar a tope los tornillos de sujeción de la campana, hay que alinear ésta!.
⚠ Si se ejerce presión sobre la pantalla de cristal al fijar los tornillos, el cristal se puede romper.
- Pegar una lámina protectora sobre los agujeros de la rejilla protectora correspondientes a los tornillos de sujeción inferiores.
- Empalmar el tubo de evacuación del aire en la campana extractora.
- Conectar el aparato a la red eléctrica.
- Retirar la lámina protectora de los revestimientos laterales de la chimenea.
¡Prestar atención a no dañar la superficie sensible de acero inoxidable de los revestimientos!
- Introducir el revestimiento superior de la chimenea (con las rendijas hacia abajo) en el revestimiento inferior.
¡Evite los rasguños al montar los elementos de revestimiento en forma de chimenea, protegiendo con la plantilla de montaje el borde del elemento inferior del revestimiento.
- Colocar el revestimiento completo de la chimenea en posición oblicua, sobre el cuerpo de la campana (pantalla antivahos de cristal). Desplazarlo hacia la pared.
¡Atención!
Los taladros en el revestimiento de la chimenea para los mandos de la campana deben coincidir exactamente con la posición real de éstos.
- Atornillar el revestimiento inferior de la chimenea con 4 tornillos por abajo y lateralmente.
- Desplazar cuidadosamente el revestimiento superior de la chimenea hacia arriba y atornillarlo lateralmente con dos tornillos, en la escuadra de soporte.
- Montar el filtro antigrasa (véanse al respecto las instrucciones de uso de la campana extractora).
Pulsar la tecla correspondiente.
Desconectar el ventilador:
Pulsar la tecla 0.
Fase intensiva:
Limpieza del filtro metálico de grasas:
Filtro de carbón activo:
| Carga máxima de um queimador | máx. | 3,0 kW |
| Carga máxima de todos os queimadores | máx. | 8,3 kW |
| Carga máxima do forno | máx. | 3,9 kW |
□ Placas de gas
| Carga máxima de um queimador | máx. 3,9 kW |
| Carga máxima de todos os queimadores | máx. 11,3 kW |
Longitud máxima del cable eléctrico: 1,30 m.
- INSTRUCCIONES PARA EL USO
- DESCRIPCIÓN DEL APARATO
- MODALIDADES DE FUNCIONAMIENTO
- EVACUACIÓN DEL AIRE HACIA EL EXTERIOR
- EVACUACIÓN DEL AIRE HACIA EL INTERIOR (SISTEMA DE RECIRCULACIÓN DEL AIRE)
- ANTES DE LA PUESTA EN MARCHA INICIAL DEL APARATO
- PLACAS DE COCCIÓN DE GAS / HORNOS DE GAS
- IMPORTANTE
- AVERÍAS Y PERTURBACIONES
- MANEJO DE LA CAMPANA EXTRACTORA
- CONECTAR EL VENTILADOR
- AJUSTAR EL ESCALÓN DE POTENCIA DEL VENTILADOR
- ESCALÓN INTENSIVO
- ILUMINACIÓN
- FILTROS Y MANTENIMIENTO
- FILTRO ANTIGRASA
- PARA RETENER LAS PARTÍCULAS DE GRASA CONTENIDAS EN EL VAHO DE LA COCINA SE MONTAN FILTROS METÁLICOS
- ¡ATENCIÓN
- ¡IMPORTANTE
- LIMPIEZA DEL FILTRO ANTIGRASA METÁLICO
- DESMONTAR Y MONTAR LOS FILTROS ANTIGRASA METÁLICOS
- FILTRO DE CARBÓN ACTIVO
- MONTAR EL FILTRO
- DESMONTAR EL FILTRO DE CARBÓN ACTIVO
- SUSTITUIR EL FILTRO DE CARBÓN ACTIVO
- EVACUACIÓN DEL FILTRO DE CARBÓN ACTIVO USADO
- LIMPIEZA Y CUIDADOS
- DESCONECTAR LA CAMPANA EXTRACTORA DE LA RED ELÉCTRICA EXTRAYENDO EL CABLE DE CONEXIÓN DE LA TOMA DE CORRIENTE O A TRAVÉS DEL FUSIBLE
- SUPERFICIES DE ACERO INOXIDABLE
- SUPERFICIES DE ALUMINIO Y PLÁSTICO
- SUSTITUIR LAS LÁMPARAS
- ADVERTENCIAS ADICIONALES RELATIVAS A LAS COCINAS DE GAS
- COCINAS DE COCCIÓN DE GAS
- PLACAS DE COCCIÓN (ENCIMERAS) DE GAS
- PLACAS (ENCIMERAS) VITROCERÁMICAS DE GAS
- COCINAS PARA COMBUSTIBLES SÓLIDOS
- CONEXIÓN ELÉCTRICA. ANTES DEL MONTAJE
- PREPARATIVOS EN LA PARED
- CARACTERÍSTICAS ELÉCTRICAS
- MONTAJE
- DESCONECTAR EL VENTILADOR
- FASE INTENSIVA
- LIMPIEZA DEL FILTRO METÁLICO DE GRASAS
Marca : BOSCH
Modelo : DKE955E
Categoría : Campana extractora
