Produkttype	Veggmontert kjøkkenhette
Merke	Bosch
Modell	DKE955E
Bredde	90 cm
Dybde	50 cm
Høyde (min - maks)	60 - 110 cm
Nettovekt	15 kg
Strømtilførsel	220-240 V ~ 50 Hz
Maksimal opptatt effekt	250 W
Belysningseffekt	2 x 20 W (halogen)
Antall hastigheter	3 hastigheter + intensiv
Maksimalt støynivå	65 dB(A)
Maksimal luftstrøm (EV)	680 m³/h
Filtertype	Vaskbart metallfettfilter
Energieffektivitetsindeks	Klasse A
Hovedfunksjoner	Avtrekk eller resirkulering, integrert belysning, knappekontroller
Vedlikehold og rengjøring	Vaskbart metallfilter i oppvaskmaskin, regelmessig rengjøring av overflater
Sikkerhet	Automatisk avstenging, overopphetingsbeskyttelse
Reservedeler og reparerbarhet	Reparerbarhetsindeks 7,7/10, deler tilgjengelig på Bosch-nettstedet
Generell informasjon	Designhette, egnet for gass- og induksjonskomfyrer

Ofte stilte spørsmål - DKE955E BOSCH

Hvordan installere Bosch DKE955E hetten?

Installasjonen må utføres av en kvalifisert fagperson. Respekter minimumsavstandene (65 cm over en elektrisk komfyr, 75 cm for gasskomfyr). Bruk medfølgende fester og følg monteringsskjemaet.Se hele bruksanvisningen for detaljerte trinn.

Hvordan rengjøre fettfilteret?

Metallfettfilteret vaskes i oppvaskmaskin ved 65 °C eller for hånd med varmt vann og vaskemiddel. Rengjør det hver 2. måned for å opprettholde hetteeffektiviteten.

Hvordan bytte lyspæren?

Koble først apparatet fra strømmen. Fjern lampedekselet ved å klikke det av. Bytt til en halogenpære G4 20 W maks. Sett på dekselet igjen og koble til. Advarsel: pæren kan være varm.

Hetten lager støy, hva gjør jeg?

Sjekk at filteret ikke er tett. Forsikre deg om at avtrekkskanalen ikke er blokkert. Hvis støyen vedvarer, kontakt Bosch kundeservice.

Hvordan bruke resirkuleringsfunksjonen?

Installer et aktivt kullfilter (følger ikke med) i hetten. Vri den interne bryteren til resirkuleringsmodus. Kullfilteret må skiftes hver 6. til 12. måned avhengig av bruk.

Hva er anbefalt installasjonshøyde?

For elektrisk komfyr: minimum 65 cm. For gasskomfyr: minimum 75 cm. Mål fra koketoppen til hetens nedre kant.

Hvordan justere sugehastigheten?

Bruk trykknappene på fronten: 3 normale hastigheter og en intensivtast. Intensivhastigheten stopper automatisk etter 10 minutter for å spare energi.

Hvorfor slår ikke hetten seg på?

Sjekk strømforsyningen (sikring, effektbryter). Forsikre deg om at støpselet er godt satt i. Hvis problemet vedvarer, kan motoren eller kontrollpanelet være defekt. Kontakt kundeservice.

Hvor finner jeg reservedeler til DKE955E?

På Boschs offisielle nettsted (reservedeler.bosch.no) eller hos autoriserte forhandlere. Bruk artikkelnummeret (E-Nr) som står på typeskiltet.

Hvordan vedlikeholde utsiden av hetten?

Rengjør jevnlig rustfrie ståloverflater med en myk klut og såpevann. Unngå slipende rengjøringsmidler. For kontrollene, bruk en lett fuktig klut.Ikke spray vann direkte på knappene.

BRUKSANVISNING DKE955E BOSCH

Filtermattorna består av obrännbar metall.

Obs!

□ Damphettens vifte suger inn kjøkkendampen og leder den gjennom fettfilteret og ut i det fri. ☐ Fettfilteret binder kjøkkendampens faste komponenter. □ Kjøkkenet holdes således i høy grad fritt for fett og lukt.

Når damphetten blir drevet med utløpsdrift og det samtidig blir fyrt med apparater som er avhengig av skorstein (som f.eks. gass, olje, kullfyringsapparater, varmtvannsbeholdere med gjennomløp) må det sørges for tilstrekkelig tilførsel av frisk luft. Dette er nødvendig for forbrenningen.

Dette kan oppnås når forbrenningsluften kan få strømme inn enten ved åpninger som ikke kan lukkes, f. eks. dører, vinduer og i forbindelse med murkasse for innstrømning og utstrømning av luft, eller andre tekniske tiltak, bl. a. gjensidig låsing e. I.

Dersom ikke det strømmer inn tilstrekkelig luft, er det fare for at forbrenningsgassen kan bli suget tilbake.

Kun en murkasse for tilløps- og utløpsluft alene garanterer ikke at grenseverdien blir overholdt.

Bemerkning: Ved vurdering av luftforholdene må hele leiligheten/huset vurderes under ett. Ved bruk av kokeutstyr, f.eks. gasskomfyr eller gassplater gjelder ikke denne regelen.

Dersom damphetten blir drevet med resirkulasjonsluft – med aktivfilter –, er det ingen innskrenkninger når det gjelder driften.

Resirkulasjonsdrift:

□ Ved denne bruken må det settes inn et aktiv-kullfilter (se „Filter og vedlikehold”). ⚠ Det komplette monteringssettet og reservefilter fåes i faghandelen. Det tilsvarende tilbehørsnummeret finnes på slutten av denne bruksanvisningen. □ Damphettens vifte suger inn kjøkkendampen og leder den gjennom fett- og aktiv-kullfilteret og tilbake i rommet i renset tilstand. ☐ Fettfilteret binder kjøkkendampens fete komponenter. □ Aktiv-kullfilteret binder luktestoffene.

Før første gangs bruk

☐ Denne bruksanvisningen gjelder for flere utførelser av maskinen. Det er mulig at enkelte utstyrskjennetegn blir beskrevet som ikke gjelder for din maskin. ☐ Denne damphetten tilsvarer de gjeldende sikkerhetsbestemmelsene.

Reparasjoner må kun utføres av autoriserte fagfolk.

Dersom det blir foretatt ikke fagmessige reparasjoner på apparatet, kan dette føre til alvorlige farer for brukeren.

Før du tar det nye apparatet i bruk, bør du lese bruksanvisningen omhyggelig. Den inneholder viktige informasjoner om sikkerhet såvel som veiledning i bruk og vedlikehold av stekeovnen. Vennligst oppbevar bruksanvisningen og monteringsanvisningen på et sikkert sted, eventuelt for en senere ny eier.

Dersom stekeovnen skulle være skadet på noen måte, må den ikke brukes.

Damphetten må kun brukes når det er skrudd inn pærer.

Defekte lyspærer bør skiftes ut straks, for å unngå at de andre pærene blir overbelastet.

Damphetten må aldri brukes uten fettfilter.

Overopphetet fett eller olje kan lett selvantennes.

Derfor må retter med fett eller olje, f. eks. frityrstekte poteter, bare tilberedes under oppsyn.

Flambér aldri under damphetten. Det kan oppstå brannfare på grunn av oppstigende flammer.

Gassblussene må alltid være tildekket av kokekarene.

Den sterke varmeutviklingen fra en åpen gassflamme kan ødelegge damphetten.

Forstyrrelser

Ved eventuelle spørsmål eller forstyrrelser bør du ringe til kundeservice.

(se liste over servicesenter).

Når du ringer, vennligst oppgi:

E-nr.

Skriv opp apparatets nummer i feltene ovenfor. Numrene finnes på typeskiltet på innsiden av damphetten når du tar av filtergitteret.

Betjening av damphetten

Kjøkkendampen kan fjernes

virkningsfullt ved:

□ å slå på damphetten

ved begynnelsen av kokingen.

□ å slå av damphetten først noen

minutter etter at kokingen er ferdig.

Velg viftetrinn:

□ Trykk den tilsvarende tasten.

Slå av damphetten:

□ Trykk tasten 0.

Intensivtrinn:

Ved å slå på intensivtrinnet arbeider viften med maksimal styrke.

□ Trykk tasten ⚙ for på- og avslåing av lyset.

□ Belysningen kan tennes når som helst, også når viften ikke er i bruk.

Filter og vedlikehold

Fettfilter:

For å binde kjøkkendampens faste fete komponenter brukes det metall-fettfilter.

Filtermatten består av material som ikke brenner.

NB!

Ved øket fettinnhold øker også brennbarheten og ytelsen til damphetten minsker.

Viktig:

Ved rengjøring av filteret i rett tid kan du unngå brannfare som oppstår på grunn av overoppheting ved steking eller fritéring.

Rengjøring av metall-fettfilteret:

☐ Under normal bruk (1 til 2 timer hver dag) skal metall-fettfilteret renses hver 8. til hver 10. uke. □ Metall-fettfilteret kan vaskes i oppvaskmaskinen. En viss fargeskifting kan derved oppstå.

Viktig:

Et sterkt smusset fettfilter bør ikke vaskes sammen med annet servise.

□ Ved rengjøring for hånd må filtermatten bløtes opp i varmt oppvaskvann.

Filter og vedlikehold

Uttaking og innsetting av metall-fettfilter:

Pass på: Halogenlampene må være slått av og må være avkjølte.

1. Trykk på knappen på fettfilteret i pilens retning og klaff det av.

1. Rengjør fettfilteret.
2. Sett det rengjorte filteret inn igjen.

Aktiv-kullfilter:

Binder luktstoffene ved resirkulasjonsdrift.

Innsetting:

Pass på: Halogenlampene må være slått av og må være avkjølte.

1. Ta fettfilteret ut (se montering og demontering av metall-fettfilter).
2. Sett inn aktiv-kullfilteret.

1. Smekk lasken inn framme.
2. Sett inn fettfilteret (se montering og demontering av metall-fettfilter).

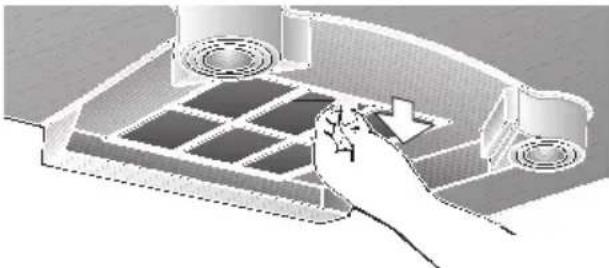

Uttaking:

Pass på: Halogenlampene må være slått av og må være avkjølte.

1. Ta ut fettfilteret.
2. Trykk lasken inn framme og ta aktiv kullfilteret av nedover.

1. Sett fettfilteret inn igjen.

□ Ved normal drift (daglig 1 til 2 timer) må aktiv-kullfilteret skiftes ut ca. 1 gang i året.

□ Aktiv-kullfilter fås kjøpt i faghandelen (se ekstra tilbehør).

□ Bruk kun originalfilter. Derved blir den optimale funksjonen opprettholdt.

Pass på at apparatet blir gjort strømløs ved å trekke ut støpselet eller ved å kople ut sikringen.

Ved skifte av fettfilter (se filter og vedlikehold) må også de stedene i damphetten som er tilgjengelige rengjøres for avleiret fett. Derved forebygges brannfare og den optimale funksjonen blir opprettholdt.

Ved rengjøringen av damphetten må det brukes varmt oppvaskvann eller vindusvaskemiddel.

Ikke forsøk å skrap inntørket smuss vekk, men bløt det opp med en fuktig klut.

Ikke bruk skurende vaskemiddel eller svamper som lager riper.

Henvisning: Ikke bruk alkohol (sprit) på kunststoff-flatene, det kan oppstå matte flekker.

Forsiktig: Kjøkkenet må luftes grundig, ingen åpen flamme.

Tastene på bryterne må kun vaskes med mildt oppvaskvann og rengjøres med en myk, fuktig klut. Ikke bruk stålrengjøringsmiddel for kunststofflistene.

Overflater av rustfritt stål:

Bruk et egnet rengjøringsmiddel for ståloverflater.

Rengjør kun i den retningen hvor slipingen er foretatt.

Rustfrie ståloverflater må ikke rengjøres med svamper som lager riper og heller ikke med pussemidler som inneholder sand-, soda-, syre- eller klor!

Aluminiums- og Kunststoffoverflater:

Bruk en myk vindus- eller mikrofiberklut som ikke loer. Ikke bruk helt tørre kluter. Bruk et mildt vindusrengjøringsmiddel. Ikke bruk aggressive rengjøringsmidler som inneholder syre eller lut.

Utskifting av lampene

1. Slå av damphetten og trekk ut støpselet eller slå av sikringen slik at den er uten strøm.

⚠ Halogenpærene blir meget varme under driften. Selv en stund etter at de er slått av, er det fare for forbrenning.

1. La lamperingen smekker i.
2. Sett strømmen på igjen ved å stikke støpselet i stikkontakten eller å slå på sikringen.

Henvisning: Dersom ikke lyset fungerer, må du kontrollere om lampen er satt riktig inn.

⚠ Gamle apparater er ikke verdiløst avfall. Ved miljøvennlig bortskaffing kan det gjenvinnes verdifulle råstoffer.

Før du kaster det gamle apparatet, må det gjøres ubrukelig først.

⚠ Det nye apparatet ditt har vært beskyttet med emballasje på veien til deg. Alle materialene som blir brukt er miljøvennlige og kan resirkuleres. Hjelp til å bortskaffe emballasjen på en miljøvennlig måte.

Kommunen på stedet der du bor eller faghandelen er behjelpelig med informasjoner om avfallsplasser.

⚠ Damphetten kan brukes med utløps- eller resirkulasjonsdrift.

⚠ Damphetten må alltid monteres over midten av komfyren.

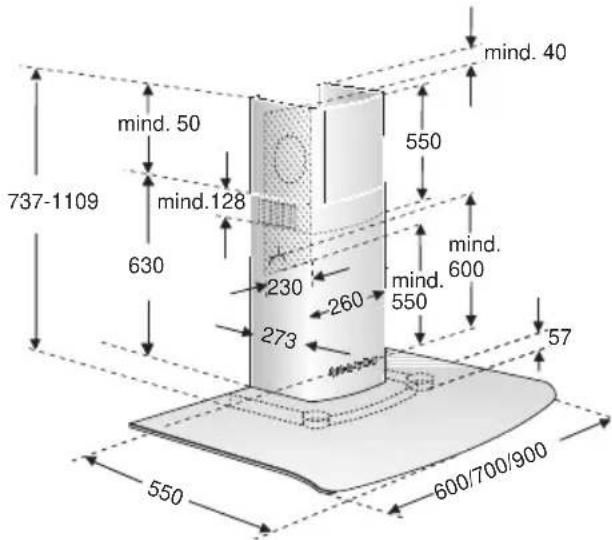

⚠ Minsteavstanden mellom komfyr og underkant av damphetten: 550 mm, fig. 1.

⚠ Ved monteringen av gass kokeplater må det tas hensyn til de nasjonale lovlige bestemmelsene (f. eks. i Tyskland: Tekniske regler for gassinstallasjon TRGI).

⚠ Det må tas hensyn til de respektive gyldige monteringsforskriftene og monteringshenvisningene fra produsenten av gassapparater.

⚠ Dampviften må være montert kun på den ene siden ved et høyt skap eller en høy vegg. Avstanden må være minst 50 mm.

⚠ Over et ildsted for faste brennstoffer hvor det er fare for brann (p.g.a. gnist-dannelse), er det kun tillatt å montere en damphette dersom ildstedet har en lukket, ikke avtakbar avdekning, og dersom de til enhver tid gyldige forskriftene i det respektive landet blir overholdt. Dette gjelder ikke for gasskomfyr og gass-kokeplater.

⚠ Jo mindre avstanden er mellom damphetten og kokeblussene, jo større er mulighetene for at det kan danne seg dråper på undersiden av damphetten på grunn av den oppstigende vanndampen.

Før montasjen

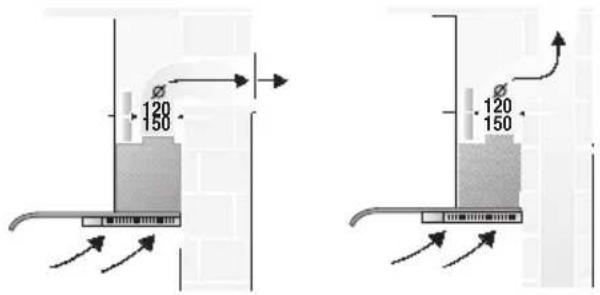

Utløpsdrift

Luften ledes oppover gjennom en luftsjakt eller direkte ut i det fri gjennom et hull i ytterveggen.

Utløpsluften må ikke ledes inn i en skorstein hvor det er røk eller avgass eller inn i en sjakt hvor det er plassert fyringsanlegg.

Angående utleding av luft, må det tas hensyn til forskriftene og lovene som myndighetene har utgitt (f. eks. Fylkets tekniske byggvesen).

Dersom utløpsluften skal ledes inn i en skorstein som ikke brukes til røk eller avgass, må det innhentes tillatelse fra brannvesenet.

Når damphetten blir drevet med utløpsdrift og det samtidig blir fyrt med apparater som er avhengig av skorstein (som f.eks. gass, olje, kullfyringsapparater, varmtvannsbeholdere med gjennomløp) må det sørges for tilstrekkelig tilførsel av frisk luft. Dette er nødvendig for forbrenningen.

En risikofri drift er mulig dersom undertrykket i rommet der ovnen er montert ikke overskrider 4 Pa (0,04 mbar). Dette kan oppnås når forbrenningsluften kan få strømme inn enten ved åpninger som ikke kan lukkes, f. eks. dører, vinduer og i forbindelse med murkasse for innstrømning og utstrømning av luft, eller andre tekniske tiltak, bl. a. gjensidig låsing e. l.

Dersom ikke det strømmer inn tilstrekkelig luft, er det fare for at forbrenningsgassen kan bli suget tilbake.

Kun en murkasse for tilløps- og utløpsluft alene garanterer ikke at grenseverdien blir overholdt.

Bemerkning: Ved vurdering av luftforholdene må hele leiligheten/huset vurderes under ett. Ved bruk av kokeutstyr, f.eks. gasskomfyr eller gassplater gjelder ikke denne regelen.

Dersom damphetten blir drevet med resirkulasjonsluft – med aktivfilter –, er det ingen innskrenkninger når det gjelder driften.

Skal avluften ledes gjennom ytterveggen, bør det brukes en teleskopmurboks.

Før montasjen

□ Et kort, glatt utløpsrør. ☐ Så få vinkler og bøyninger som mulig. ☐ Helst en stor diameter på røret og opplegget må foretas i store rørbuer. Innsatsen av lange, ru avluftsrør, for mange rørbuer eller små rørdiameter fører til et avvik fra den optimale lufteffekten og samtidig til en høyere lyd.

□ Rundrør:

Vi anbefaler en indre diameter på 150 mm, i alle fall minst 120 mm.

☐ Flatkanalene må ha den samme indre diameteren som rundrørene. De bør ikke ha skarpe kanter.

120 mm ∅ ca. 113 cm²

150 mm ∅ ca. 177 cm²

□ Ved avvikende rørdiameter: sett inn en tetningslist.

□ Ved utløpsdrift må det sørges for tilstrekkelig lufttilførsel av friskluft.

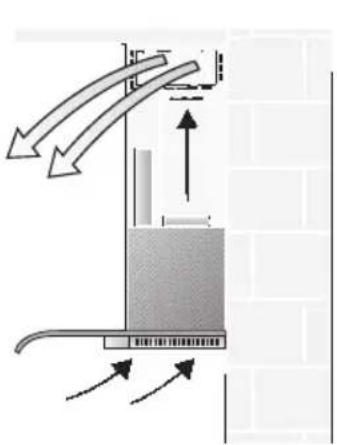

Resirkulasjonsdrift

□ Med aktiv kullfilter dersom det ikke er mulig for utløpsdrift.

⚠ Det komplette monteringssettet fåes i faghandelen. Det tilsvarende tilbehørsnummeret finnes på slutten av denne bruksanvisningen.

Tilkopling til utløpsrør ∅ 150 mm:

Tilkopling til utløpsrør ∅ 120 mm:

Forberedelse av veggen

□ Veggen må forløpe loddrett og jevnt. □ Det må sørges for at ekspansjonshylsene sitter godt fast.

Vekt i kg:

	Utløp	Resirku-lasjon
	22,160 cm 22,6
	23,170 cm 23,6
	25,290 cm 25,7

Konstruksjonsendringer innenfor rammen av den tekniske utviklingen forbeholdes.

Elektrisk tilkopling før montasjen

Damphetten må kun koples til en stikkontakt som er forskriftsmessig installert og som er jordet. Stikkontakten må befinne seg så nært apparatet som mulig, helst bak vifteblenden.

Elektriske data:

Disse finner De på typeskiltet inne i apparatet etter å ha fjernet filterrammene.

⚠ Ved reparasjon må apparatet alltid gjøres strømløs.

Ved installasjonen må damphetten utstyres med en skilleinnretning. Som skilleinnretning gjelder brytere med en kontaktåpning på mer enn 3 mm og en flerpolet utkopling. I denne kategorien faller LS-brytere og beskyttelser.

Denne damphetten tilsvarer EF-retningslinjene for demping av radiostøy.

Montasje

Damphetten er beregnet for montasje i kjøkkenveggen.

1. Ta av fettfilteret og lampeglasset (se bruksanvisning).
2. Tegn en midtlinje på veggen fra taket til underkant på damphetten.

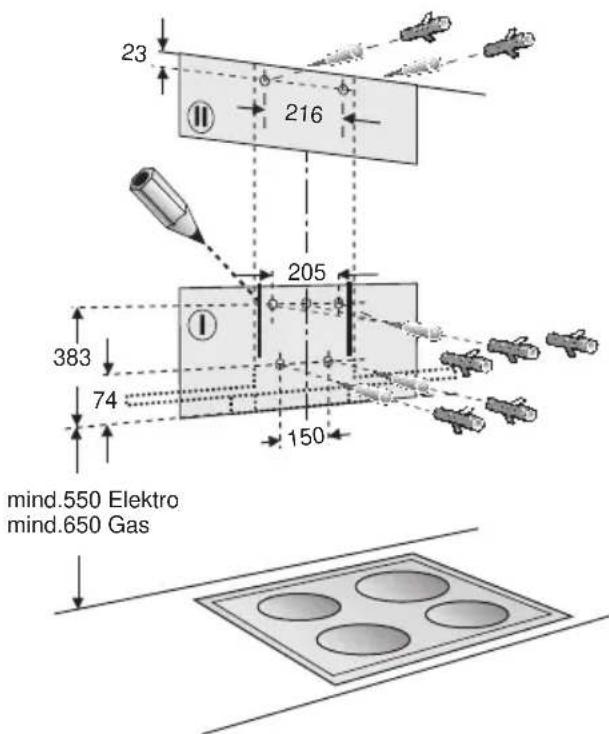

3. Med hjelp av sjablonen markeres posisjonen for skruene på veggen. For lettere plassering, tegnes konturen av området hvor hetten skal henges opp.

1. Bor 5 hull for damphetten og 2 hull for pipeblenden ø 8 mm og sett inn skruehylser plant med veggen.

1. Skru på holdevinkelen for pipeblenden.
2. Skru den midterste skruen inn til ca. 5 mm (halvrund skrue uten underlagsskive) som monteringshjelp for damphettefeste.
3. Heng opp damphetten i skruen. ⚠ Glasskjermen må ikke slå bort i veggen.

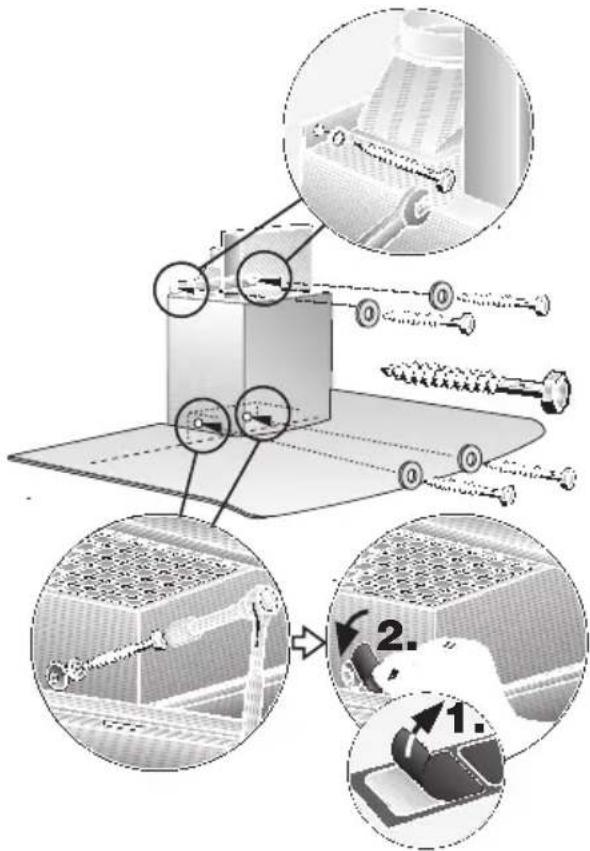

Montasje

1. Skru inn sekskantskruen med underlagsskive.

⚠️ Før de 4 skruene skrus fast må damphetten rettes på plass.

⚠ Dersom det under fastskruingen oppstår trykk mot glasskjermen, kan dette føre til at glasset sprekker.

1. Lim et stykke dekningsfolie over hver av hullene på de 2 underste festeskruene på beskyttelsesgitteret.

⚠ Unngå skade på ømfintlige ståloverflater.

1. Den øvre pipeblenden (med sprekken nedover) skyves inn i den nedre pipeblenden.

⚠ Unngå at det oppstår skraper når de blir skjøvet inn i hverandre. F.eks. kan du legge sjablonen som beskyttelse rundt den nedre kanten på pipeblenden.

1. Den komplette pipeblenden settes inn på skrå i glasskjermen og svinges bakover.

1. Sett inn igjen fettfilteret og lampeglasset (se bruksanvisning).

Bruksanvisning:

Beskrivelse av apparatet

Rengjøring og vedlikehold

De bør ikke ha skarpe knekker.

∅ 120 mm ca. 113 cm²

∅ 150 mm ca. 177 cm²

□ Gjelder det andre rørdiametre:
