Classic 108.2 - Paperisilppuri HSM - Ilmainen käyttöohje ja opas

Tuotetyyppi	Asiakirjasilppuri
Leikkuutyyppi	Poikkileikkaus (cross-cut)
Turvallisuustaso	P-4 (DIN 66399)
Leikkuukapasiteetti (A4/70g)	Jopa 10 arkkia kerrallaan
Syöttöleveys	220 mm
Hiukkaskoko	4 x 30 mm
Säiliön tilavuus	20 litraa
Mitat (P x S x K)	345 x 250 x 500 mm
Paino	5,2 kg
Virtalähde	220-240 V ~ 50/60 Hz
Sähkönkulutus	150 W
Moottori	Tasavirtamoottori
Käyttösykli	5 minuuttia jatkuvaa käyttöä, sitten 30 minuuttia jäähdytystä
Leikkausnopeus	3,5 m/min
Melutaso	56 dB(A)
Päätoiminnot	Käynnistys/pysäytys, peruutustoiminto, automaattinen pysähdys tukkeutuessa, säiliön täyttymisen merkkivalo
Huolto ja puhdistus	Öljyä terät 2 viikon välein silppurin erikoisöljyllä. Puhdista ulkopinta kostealla liinalla.
Turvallisuus	Ylikuumenemissuoja, hätäpysäytys, lapsilukko (läpinäkyvä ikkuna)
Varaosat ja korjattavuus	Varaosaterät, keräyssäiliö, yläkansi. Korjaus mahdollinen valtuutetussa huollossa.
Yleistä	GS-sertifioitu, Euroopan standardien mukainen. 2 vuoden takuu.

Usein kysytyt kysymykset - Classic 108.2 HSM

Kuinka monta arkkia se voi silputa kerralla?

HSM Classic 108.2 voi silputa jopa 10 arkkia A4-paperia (70 g/m²) kerrallaan poikkileikkauksena.

Mitä tehdä paperitukoksen sattuessa?

Käytä peruutustoimintoa paperin irrottamiseen. Tarvittaessa irrota laite verkkovirrasta ja poista arkit varovasti. Vältä voimankäyttöä.

Kuinka öljyän silppurin terät?

Levitä silppurin erikoisöljyä paperiarkille ja syötä se laitteeseen eteenpäin-tilassa. Toista 2 viikon välein.

Minkä tyyppisen leikkauksen laite tekee?

Silppuri tekee poikkileikkauksen (cross-cut), hiukkaskoko 4 x 30 mm, turvallisuustaso P-4.

Mikä on keräyssäiliön tilavuus?

Säiliön tilavuus on 20 litraa, eli noin 150 silputtua arkkia ennen tyhjennystä.

Kuinka puhdistan laitteen ulkopinnan?

Käytä pehmeää ja kosteaa liinaa ulkopinnan puhdistukseen. Älä käytä hankaavia aineita tai liuottimia.

Onko laitteessa lapsilukko?

Kyllä, silppurissa on läpinäkyvä ikkuna, joka estää pääsyn teriin, ja automaattinen pysähdys, jos ikkuna avataan.

Miksi laite pysähtyy käytön aikana?

Tämä voi johtua moottorin ylikuumenemisesta. Laitteen käyttösykli on 5 minuuttia jatkuvaa käyttöä, jonka jälkeen tarvitaan 30 minuutin jäähdytys.

Voinko silputa niittejä tai paperiliittimiä?

Kyllä, HSM Classic 108.2 voi silputa niittejä ja paperiliittimiä ongelmitta. Vältä kuitenkin paksumpia metalliesineitä, kuten kansioniittejä.

Mistä löydän varaosia?

Varaosat, kuten varaosaterät ja säiliö, ovat saatavilla valtuutetuilta HSM-jälleenmyyjiltä tai valmistajan verkkosivuilta.

KÄYTTÖOHJE Classic 108.2 HSM

1 Tarkoituksenmukainen käyttö, takuu

Katso laitteen takapuolella olevasta tyyppikilvestä, mikä leikkausleveys ja verkkojännite koskee paperisilppuriasi ja ota nämä huomioon käyttöohjeen vastaavissa kohdissa.
Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen.Leikkaustapaa vastaavasti laitteella voidaan tuhota myös pieniä määriä seuraavia materiaaleja:

Silpun koko (mm) 3,9 5,8 1,9x15 3,9x30
Luottokortit ●	●		●	●
CD-levyt ●

Laitteen luja koneisto sietää niittejä ja pape- riliittimiä.

Paperisilppurin tuotevastuuaika on 2 vuotta. Tässä pätee tuotevastuusta riippumaton HSM:n paperisilppureiden teräksisiä leikkausakseleita koskeva takuu laitteen koko käyttöiän ajan (HSM Lifetime Warranty). Kulumat, vauriot, jotka johtuvat epääasianmukaisesta käytöstä tai ulkopuolisen toimin-nasta eivät kuulu tuotevastuun eikä takuun piiriin.

Ohje: Silppuleikkauslaitteistolla varustettuja paperisilppureita on saatavilla vaihtoehtoisesti myös leikkauslaitteiston automaattisen voitelun laitteella. Huomioi öljyäjän oheinen dokumentaatio, jos öljyäjä kuuluu koneesi varustukseen.

2 Turvaohjeita

Luokitus

Turvaohje Selitys
	DITUS Varoituk sen huo-miotta jättäminen voi aiheuttaa hengenvaaran.
	Ohjeen huomiotta jät-täminen voi aiheuttaa materiaalivahinkoja.

Lue käyttöohje ennen koneen käyttöönottoa, säilytä se tulevaa käyttöä varten ja anna se seuraavalle käyttäjälle koneen mukana. Noudata kaikkia paperisilppuriin kiinnitettyjä turvaohjeita.

VAROITUS

Vaaroja lapsille ja muille henki- löille!

Konetta ei saa käyttää henkilöt (mukaan lukien alle 14-vuotiaat lapset), joilla on rajoittuneet fyysi-set, sensoriset tai psyykkiset kyvyt tai joiden tiedoissa ja kokemuksessa on puutteita, ellei näiden henkilöiden turvallisuutta valvo pätevä henkilö tai ellei pätevä henkilö neuvo laitteen käytössä.

Lapsia tulee valvoa sen varmistamiseksi, etteivät nämä leiki laitteella. Paperisilppuria ei saa jättää käyntiin ilman valvontaa.

Älä kosketa paperinsyöttöaukon rakoa.

Loukkaantumisvaara sisäänvedosta!

Älä päästä hiuksia, löysiä vaattei- ta, kravatteja, huiveja, kaula- tai ranneketjuja tms. syöttöaukon lähelle. Älä silppua mitään ma- teriaalia, jolla on taipumus muo- dostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

Loukkaantumisvaara sirpaleista!

Käytä suojalaseja kun silppuat CD-levyjä tai kovia luottokortteja.

VAROITUS

Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

• Tarkasta ennen verkkopistokkeen pai-kalleen asettamista, että sähköverkon jännite ja taajuus vastaavat tyyppikilven tietoja.
• Huomioi, että verkkopistokkeeseen pääsee helposti käsiksi.
• Vältä veden joutumista paperisilppuriin. Älä upota verkkojohtoa tai verkkopistoketta veteen.
• Älä koske verkkopistokkeeseen kosteilla käsillä.
• Älä koskaan irrota verkkopistoketta pistorasiasta vetämällä johdosta, vaan tartu aina verkkopistokkeeseen.
• Käytä laitetta ainoastaan kuivissa sisäti-loissa. Älä käytä sitä kosteissa tiloissa tai sateessa.

Tarkasta laitteen ja johdon vauriot säännöllisesti. Katkaise paperi-silppurista virta, jos siinä on vauri-oita tai jos se toimii epääasianmu-i, sekä kun vaihdat sen paikkaa tai tat sitä, irrota verkkopistoke.

- Älä vie laitetta, verkkopistoketta tai verkkojohtoa avotulen tai kuumien pintojen lähettyville. Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 5 cm:n väli.

Huoltotöitä saa suorittaa ainoas- taan HSM-asiakaspalvelu ja sopi- muskumppaneidemme huoltotek- nikot.

Asiakaspalvelun osoitteet sivulla 72.

Huomio Väärinkäyttö aiheuttaa vaaran

Käytä konetta ainoastaan "Määräystenmukainen käyttö"-kappaleessa mainitulla tavalla.

3 Yleiskatsaus

1 Luukku
2 Syöttöaukko
3 Turvaohjeita
4 Valodiodinäyttö

Paperinsilppurion on käyttövalmis.

Silpunkeruusäiliö täynnä / Ovikontakti puuttuu

5 Keinukytkin

▲: päälle
▼: pois, palautus

6 Tyyppikilpi

4 Toimituksen sisältö

• Paperinsilppuri lütäntä-valmiina laatikoon pakattuna
  • 5 laskospussia
• 1 pullo erikoisvoiteluöljyä 50 ml (lyhyt sillpu)
• Käyttöohje

Lisätarvikkeet

• 10 laskospussia, Tilausnro 1.661.995.150
- Pullo erikoisvoiteluöljyä (250 ml) Tilausnro 1.235.997.403
Asiakaspalvelun osoitteet sivulla 72

5 Käyttöönotto

5 • Avaa saperisilppurin ovi.

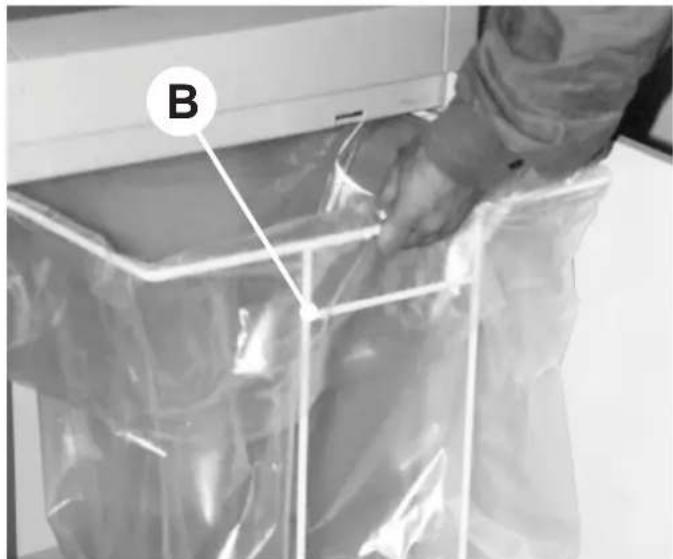

• Poista kehys (A) ja silppusäkki.
• Aseta silppusäkki kehykseen ja taita yläreunaa noin 20 cm.

- Työnnä kehys (sanka B kaapin etupuolelle päin) takaisin ohjauskiskoille.

• Sulje paperisilppurin ovi.
• Työnnä verkkopistoke asianmukaisesti asennettun pistorasiaan.

5 Käyttöönotto

VAROITUS

Varmista ennen koneen käynnistystä, että kaikki turvallisuusohjeet on otettu huomioon.

Paperisilppurin käynnistys

• Paina keinukytkintä ▲.
  Keinukytkin lukittuu.
  ▶ Vihreä merkkivalo palaa.
  ▶ Paperisilppuri on käyttövalmis.

Paperin silppuaminene

• Syötä paperia paperinsyöttöaukkoon. Sallittu arkkimäärä, katso "Tekniset tiedot".

  Paperin syöttöaukossa oleva valokenno käynnistää silppuamistoiminnon.
  ▶ Paperi työntyy leikkuriin ja

se silppuuntuu.

Kun paperin syöttöaukko on jälleen tyhjä, terän toiminta pysähtyy automaattisesti n. 3 sekunnin kuluttua ja laite palautuu valmiustilaan.

CD-levyjen ja luottokorttien silp-puaminen (kts. „tarkoituksenmukainen käyttö“)

VAROITUS

Materiaalista riippuen CD-levyjä silputtaessa voi muodostua sirpa-leita Käytä sen vuoksi suojalaseja.

Syötä CD-levyt/luottokortit syöttöaukon keskelle.

Paperisilppurin virran katkaisu

• Napauta keinukytkintä ▼.
  ▶ Kytkin loksahtaa nolla-asentoon.

7 Häiriönpoisto

Paperitukos

Laitteeseen on syötetty kerralla liikaa paperia.

Huomio Älä kytke leikkuulaitteistoa vuorotellen eteen- ja taaksepäin (▲ - ▼). Paperisilppuri saattaa vioittua.

• Paina keinukytkintä▼.
  ▶ Paperi työntyy pois.
• Puolita paperipino.
• Paina keinukytkintä▲.
• Syötä paperia vähitellen.

Silppusäiliö täynnä

▶ Ohjauspaneelin palaa.
▶ Paperinsilppuri pysähtyy.

Huomio Tyhjennä silppusäiliö aina sen täyttyessä, koska paperin liika syöttö vahingoittaa leikkuulaitteistoa.

• Kytke laitteen virta pois päältä painamalla kytkimenreunaa ▼.
  • Vaihda silpunkeruupussi. Aseta uusi silpunkerupuussi paikalleen.

Ovikontakti puuttuu

▶ Ohjauspaneelin palaa.
▶Paperinsilppuri pysähtyy.
- Sulje etuluukku.

Muissa häiriötapauksissa tarkasta ennen asiakaspalvelun puoleen kääntymistä:

- ylikuormittuiko moottori.

Anna paperisilppurin jäähtyä n.

15–20 min ennen sen käyttöönottoa uudelleen.

- onko valokenno on likaantunut paperitukoksen vuoksi.

Puhdista valokenno paperinsyötössä kui- valla siveltimellä tai liinalla.

8 Puhdistus ja huolto

VAROITUS

Vaarallinen verkkojännite!

Kytke paperikirjasilppuri pois päältä, irrota verkkopistoke.

Puhdistuksen saa suorittaa vain puhtaalla liinalla ja miedolla saippualiuoksella. Laitteeseen ei saa joutua vettä.

Tarkasta säiliökontaktin toiminto

VAROITUS

Jos huomaat poikkeamia seuraavassa toiminnon kulussa, sammuta paperisilppuri, irrota verkkopistoke ja ota yhteyttä asiakaspalveluun.

• Työnnä verkkopistoke seinään ja kytke paperisilppuri päälle.
• Ohjaa pala paperia kohti ja kaada säiliötä ulospäin, kun palaa vedetään sisään.

  Leikkauslaitteiston tulee sammua heti ja ilmaisimen "Säiliö auki" palaa.

• Aseta silppusäiliö taas oikein paikalleen.
  ▶ Leikkauslaitteiston ei saa vielä käynnistyä.
• Vedä paperi pois syöttöaukosta. Valokennon tulee olla vapaa.
• Kytke koneen virta pois ja uudelleen päälle.
  ▶ Leikkauslaitteisto käynnistyy kun syötät paperia.

Voitele leikkauslaitteisto, kun leikkausteho heikke- nee, kuulet ylimääräistä melua ja aina kun silppu- säiliö tyhjennettiin (lyhyt sillpu):

• Suihkuta leikkauslohko-erikoisöljyä paperinsyöttöaukon läpi koko leveydeltä teräakseleille.
• Käytä terää useaan kertaan eteenpäin ja taaksepäin syöttämättä paperia. (▼)
  ▶ Paperipöly ja muut hiukkaset poistuvat.

9 Hävittäminen / kierrätys

Käytetyt sähköiset ja elektroniset laitteet sisältävät monia yhä arvokkaita materiaaleja sekä osaksi myös haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden varmistamiseen.

Vääränlaisen hävittämisen ja käsittelyn yhteydessä ne voivat olla vaarallisia ihmisten terveydelle ja ympäristölle. Älä koskaan heitä käytettyjä laitteita kotitalousjätteen sekaan. Noudata kulloinkin voimassa olevia määräyksiä ja toimita vanhat elektroniset ja sähköiset laitteesi keräyspisteisiin kierrätettäviksi. Toimita kaikki pakkausmateriaalit hävitettäviksi ympäristöä säästävällä tavalla.

10 Tekniset tiedot

Leikkaustapa Suikale Hiukkasleikkaus
Silpun koko (mm)	5,8 3,9 3,9 x 30 1,9 x 15
Turvaluokitus DIN 32757 – 1	2	2	3	4
Leikkausteho* (arkkia) DIN A4 70 g/m 2 80 2	22 - 2417 - 19	16 - 1813 - 15 g/m	12 - 149 - 11	9 - 117 - 9
Paino	19 kg		20 kg
Silppuamisnopeus	80 mm/s		90 mm/s
Työleveys 240 mm
Liitäntä	230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Teho maksimiarkkimäärä 440 W
Toimintatapa Jatkuva käyttö
Käytön ympäristöolosuhteet:LämpötilaSuhteellinen ilmankosteusKorkeus merenpinnan yllä	-10°C – +25°CKork. 90%, ei kondensoivakork. 2.000 m
Mitat L x S x K (mm)	401 x 272 x 727
Silppusälliön tilavuus	48 l
Melutaso (tyhjäkänyti / kuorma)	53 dB(A) / 59 - 63 dB(A)

* Yhdellä kerralla leikkattavien arkkien määrä (DIN A4, 70 g/m² tai 80 g/m²), pitkittäin syötettynä. Annettujen tehotietojen mittaukset koskevat uutta, öljyttyä leikkauslaitteistoa ja kylmää moottoria. Heikompi verkkojännite tai toinen verkkotaajuus voi aiheuttaa heikomman arkkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuuksista sekä syöttötavasta riippuen voi arkkiteho poiketa. Tehotiedot 80 g/m² ovat laskemalla saatuja arvoja.

EU Vaatimustenmukaisuusvakuutus

Vamistaja HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen vakuuttaa täten, että seuraavassa kuvattu kone Paperisilppuri HSM Classic 108.2

vastaa toimittamisen aikaisessa varustuksessaan suunnittelultaan ja rakenteeltaan seuraavien EU-direktiivien perustavanlaatuisia turvallisuus- ja terveysvaatimuksia:

Pienjännitedirektiivi 2006 / 95 / EY

EMC-direktiivi 2004/108/EY

Sovelletut standardit ja tekniset spesifikaatiot:

• EN 55014-1:2006

• EN 55014-2:1997 +A1:2001

• EN 61000-3-2:2006

• EN 61000-4-5:2006

• EN 61000-3-3:1995 + A1:2001 + A2:2005

• EN 60950-1:2006 +A1:2010

Rolf Gasteier - Tekninen johta
