Classic 108.2 - Makulator HSM - Gratis brugsanvisning og manual

Produkttype	Dokumentshredder
Snittype	Tværsnit (cross-cut)
Sikkerhedsniveau	P-4 (DIN 66399)
Skærekapacitet (A4/70g)	Op til 10 ark pr. gennemgang
Indgangsbredde	220 mm
Partikelstørrelse	4 x 30 mm
Bakkens volumen	20 liter
Mål (L x B x H)	345 x 250 x 500 mm
Vægt	5,2 kg
Strømforsyning	220-240 V ~ 50/60 Hz
Strømforbrug	150 W
Motor	Jævnstrøms elmotor
Driftscyklus	5 minutters kontinuerlig drift, derefter 30 minutters afkøling
Skærehastighed	3,5 m/min
Lydniveau	56 dB(A)
Hovedfunktioner	Tænd/Sluk, revers, automatisk stop ved papirstop, bakkeindikator
Vedligeholdelse og rengøring	Olie knivene hver 2. uge med specialolie til shredder. Rengør ydersiden med en fugtig klud.
Sikkerhed	Termisk beskyttelse mod overophedning, nødstop, børnesikring (gennemsigtigt vindue)
Reservedele og reparationsmuligheder	Reserveknive, opsamlingsbakke, topdæksel. Reparation mulig hos autoriseret service
Generelle oplysninger	GS-certificeret, overholder europæiske standarder. 2 års garanti.

Ofte stillede spørgsmål - Classic 108.2 HSM

Hvor mange ark kan den makulere ad gangen?

HSM Classic 108.2 kan makulere op til 10 ark A4-papir (70 g/m²) pr. gennemgang, i tværsnit.

Hvad gør jeg ved papirstop?

Brug revers for at frigøre papiret. Hvis nødvendigt, tag stikket ud og fjern forsigtigt arkene. Undgå at tvinge.

Hvordan olierer jeg knivene på shredderen?

Påfør specialolie til shredder på et ark papir, og kør det derefter gennem maskinen i fremadgående tilstand. Gentag hver 2. uge.

Hvilken type snit udfører apparatet?

Shredderen udfører et tværsnit (cross-cut) med partikler på 4 x 30 mm, svarende til sikkerhedsniveau P-4.

Hvad er kapaciteten på opsamlingsbakken?

Bakken har en kapacitet på 20 liter, svarende til cirka 150 makulerede ark, før den skal tømmes.

Hvordan rengør jeg ydersiden af maskinen?

Brug en blød, fugtig klud til at rengøre ydersiden. Brug ikke slibende midler eller opløsningsmidler.

Har apparatet en børnesikring?

Ja, shredderen er udstyret med et gennemsigtigt vindue, der forhindrer adgang til knivene, og automatisk stop ved åbning.

Hvorfor stopper apparatet under brug?

Det kan skyldes overophedning af motoren. Apparatet har en driftscyklus på 5 minutters kontinuerlig drift og kræver derefter 30 minutters afkøling.

Kan jeg makulere hæfteklammer eller clips?

Ja, HSM Classic 108.2 kan makulere hæfteklammer og clips uden problemer. Undgå dog tykkere metalgenstande som bindehæfteklammer.

Hvor finder jeg reservedele?

Reservedele som reserveknive eller bakken fås hos autoriserede HSM-forhandlere eller på producentens hjemmeside.

BRUGSANVISNING Classic 108.2 HSM

Se efter på typeskiltet på apparatets bagsiden, hvilken snitbredde og netspænding makulatoren er beregnet til, og vær opmærksom på de pågældende punkter i driftsvejledningen.

Makulatoren er udelukkende beregnet til at tilintetgøre papir. Afhængigt af skæretypen kan der derudover tilintetgøres små mængder af følgende materialer:

Snitstørrelse (mm) 3,9 5	8 1,9x15 3,9x30
Kreditkort ● ●		●
CD'er ●

Det robuste drev tåler kontakt med hæfteklammer og clips.

Garantitiden for makulatoren er på 2 år. Uafhængigt af garantiydelsen gælder der en garanti for HSM makulatorernes skæreaksler af fuldstål i hele apparatets levetid (HSM Lifetime Warranty). Slid, skader på grund af ukorrekt brug samt indgreb fra tredje part falder hverken under garantiydelsen eller garantien.

Bemærk: Makulatorer med partikelskæreværk tilbydes som option også med et apparat til automatisk smøring af skæreværket. Læs den vedlagte dokumentation for smøreanordningen, hvis maskinen er udstyret dermed.

2 Sikkerhedsinstruktioner

Klassifi cering

Sikkerhedshenvisning		Forklaring
	ARSEL Mangle	ende overholdelse af advarslen kan medføre skader for liv og helbred.
		Manglende overholdelse af henvisningen kan forårsage materielle skader.

Læs driftsvejledningen før idrifttagning af maskinen, opbevar den til senere brug, og videregiv vejledningen til senere brugere. Overhold alle sikkerhedshenvisninger, der er placeret på makulatoren.

ADVARSEL

Maskinen må ikke anvendes af personer (inkl. børn under 14 år) med begrænsede fysiske, sanse-mæssige eller mentale evner eller uden erfaring og/eller uden viden,

med mindre de er under opsyn af person, der er ansvarlig for deres sikkerhed, eller af vedkommende får anvisninger om, hvordan apparatet skal anvendes. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet. Lad ikke makulatoren være tændt uden opsyn.

dansk

Fare for kvæstelser!

Grib aldrig ind i spalten på papirtilførselsåbningen.

Fare for kvæstelser på grund af indtrækning!

Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sam- mensnøringer, blød plasticfolie.

Fare for kvæstelser på grund af splinter!

Ved tilintetgørelse af cd'er og hårde kreditkort skal der bæres beskyttelsesbriller.

ADVARSEL

Farlig netspænding!

Forkert omgang med maskinen kan medfører elektrisk stød.

• Kontrollér, at strømnettets spænding og frekvens svarer til oplysningerne på type-skiltet, før netstikket sættes i.
• Sørg for, at det er nemt at nå netstikket.
• Undgå, at der trænger vand ind i makulatoren. Dyb hverken netkablet eller netstikket i vand.
• Tag aldrig fat i netstikket med fugtige hænder.
• Træk aldrig netstikket ud af stikdåsen med ledningen, men tag altid fat i netstikket.
• Anvend kun apparatet i tørre indendørs rum. Anvend det aldrig i fugtige rum eller i regn.

Kontrollér regelmæssigt apparatet og kablet for skader. Sluk makulatoren, hvis den er beskadiget eller ikke fungerer korrekt, samt før den fl yttes eller rengøres, og træk netstikket ud.

- Hold apparatet, netstikket og netkablet væk fra åben ild og varme fl ader. Ventilationsåbningerne skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 5 cm.

Servicearbejder må kun udføres af HSM-kundeservice og service- teknikere fra vores kontraktpartnere.

Kundeserviceadresser se side 72.

Vigtigt Fare på grund af forkert brug

Anvend udelukkende maskinen i henhold oplysningerne i kapitlet "Anvendelse i overensstemmelse med formålet".

3 Oversigt

1 2 3 4

1 Dør
2 Tilførselsåbning
3 Sikkerhedshenvisninger
4 LED-display

Makuleringsmaskinen er driftsklar.

Affaldsbeholferen fuld / Dørkontakt afbrudt

5 Vippekontakt

▲:Til
▼: Fra, returløb

6 Typeskilt

5 Ibrugtagning

5 • Åbn makulatorens dør.

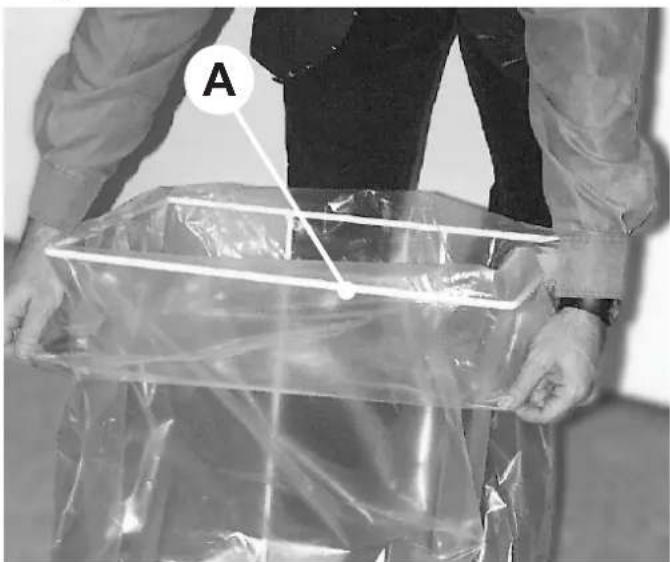

• Tag rammen (A) og en materialesæk ud.
• Sæt materialesækken ind i rammen, og fold den øverste kant ca. 20 cm ned.

- Skub rammen (bøjle B, der peger mod skabets forside) ind i føringsskinnerne igen.

• Makuleringsmaskinen er indpakket i kasse færdig for tilslutning
• 5 sidefoldeposer
• 1 fl aske skæreblok-specialolie (50 ml) til partikelsnit
• Brugsvejledning

Tilbehør

• 10 sidefoldeposer, best.nr. 1.661.995.150
- Flaske skæreblok-specialolie (250 ml) best.nr. 1.235.997.403

Kundeserviceadresser se side 72

• Luk makulatorens dør.
- Sæt netstikket ind i en korrekt installeret stikdåse.

5 Betjening

ADVARSEL

Kontrollér, at alle sikkerhedshenvisninger er blevet overholdt, før maskinen tilkobles.

Tilkobling af makulatoren

• Tryk på vippekontakten ▲.
▶ Vippekontakten falder i hak.
▶ Kontrollampen lyser grønt.
▶ Makulatoren er driftsklar.

Makulering af papir

• Tilfør papir, der skal makuleres. Arkydelse, se „Tekniske data“.

  Makuleringsprocessen startes af en fotocelle i papirtilførsels-åbningen.
  ▶ Papiret trækkes ind i skære-

værket og makuleres.

Når papirtilførselsåbningen igen er fri, slukkes skæreværket automatisk efter ca. 3 sek. og går i standby.

Makulering af cd'er og kreditkort (se „Korrekt anvendelse“)

ADVARSEL

Afhængigt af materialetypen kan der dannes splinter, når cd'er makuleres. Bær derfor beskyttelsesbriller.

Før cd'er/kreditkort ind midt i tilførselsåbningen.

Frakobling af makulatoren

Der er tilført for meget papir på én gang.

Vigtigt Kør ikke skæreværket skiftevis fremad-tilbage (▲ - ▼). Derved kan makulatoren tage skade.

• Vippekontakten ▼ trykkes og holdes inde.
  ▶ Papir skubbes ud.
  • Papirstaplen halveres.
  • Tryk vippekontakten ▲ ind.
• Tilfør papiret efter hinanden.

Affaldsbeholder fuld

▶ Kontrollampen lyser rødt.
▶ Makuleringsmaskinen stopper.

Vigtigt Tøm den fulde affaldsbeholder med det samme, da der kan forekomme funktionsfejl, hvis materialet presses sammen fl ere gange.

• Sluk makulatoren ved at trykke på vippekontakten ▼.
• Makulaturpose udskiftes, ny makulaturpose sættes i.

Dørkontakt afbrudt

▶ Kontrollampen lyser rødt.
▶ Makuleringsmaskinen stopper.
- Frontdøren lukkes.

Før vores kundeservice kontaktes, skal du ved andre fejl kontrollere

- om motoren blev overbelastet.

Lad makulatoren køle af i ca.

15 – 20 min., før den tages i drift igen.

- om fotocellen er tilsmudset på grund af papirstøv.

Rengør fotocellen i papirtilførslen med en tør pensel eller klud.

Sluk for makulatoren, træk netstikket ud.

Rengøringen må kun foretages med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i apparatet.

Kontrollér, at beholderkontakten fun- gerer

ADVARSEL

Hvis der konstateres afvigelser fra følgende funktionsforløb, skal makulatoren slås fra, netstikket trækkes ud og kundeservicen informeres.

• Sæt netstikket i, og tænd makulatoren.
• Før et ark papir ind, og vip beholderen ud, mens arket trækkes ind.
  Skæreværket skal straks frakoble og visningen "beholder åben" lyse.
• Sæt materialebeholderen helt ind igen.
  ▶ Skæreværket må endnu ikke starte igen.
• Træk papiret ud af tilførselsåbningen. Fotocellen skal være fri.
• Sluk maskinen, og tænd den igen.
  ▶ Ved papirtilførsel starter skæreværket.

Smør skæreværket med olie, hvis skæreeffekten aftager, der opstår støj, og når materialebeholderen er blevet tømt (kun

ved partikelsnit):

• Sprøjt skæreblok–specialolie på skære-akslerne i hele bredden gennem papirtilførselsåbningen.
• Skæreværk uden papirtilførsel bevæges fl ere gange tilbage (▼).
  ▶ Papirstøv og partikler løsnes.

9 Bortskaffelse / recycling

Gamle elektriske og elektroniske apparater indeholder ofte værdifulde materialer, men til dels også skadelige stoffer, der var nødven-dige for funktionen og sikkerhe-den. Ved forkert bortskaffelse eller håndtering kan de være farlige for menneskers sundhed og miljøet. Bortskaf aldrig gamle apparater med restaffaldet. Overhold de aktuelt gældende forskrifter, og anvend samlesteder til tilbagelevering og genanvendelse af gamle elektriske og elektroniske apparater. Bortskaf også alle emballeringsmaterialer på en miljøvenlig måde.

10 Tekniske data

Skæretype Strimmelskæring Partikelskæring
Snitstørrelse (mm)	5,8 3,9 3,9 x 30 1,9 x 15
Sikkerhedstrin DIN 32757 – 1	2	2	3	4
Skæreeffekt* (ark) DIN A4 70 g/m2802	22 - 2417 - 19	16 - 1813 - 15 g/m	12 - 149 - 11	9 - 117 - 9
Vægt	19 kg		20 kg
Skærehastighed	80 mm/s		90 mm/s
Indføringsbredde 240 mm
Tilslutning	230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Effekt ved maks. antal ark 440 W
Driftsart Konstant drift
Omgivelsesbetingelser under driften:TemperaturRelativ luftfugtighedHøjde over havets overflade	-10°C til +25°CMaks. 90%, ikke-kondenserendeMaks. 2.000 m
Mål B x D x H (mm)	401 x 272 x 727
Volumen på affaldsbeholderen	48 l
Støjniveau (tomgang / last)	53 dB(A) / 59 - 63 dB(A)

* Det maks. antal ark (DIN A4, 70 g/m² eller 80 g/m²), tilført på langs, der kan skæres i et gennemløb. De angivne effektdata findes med et nyt, smurt skæreværk og kold motor. En svagere netspænding eller en anden netfrekvens end angivet kan føre til en ringere arkeffekt og til forøget driftsstøj. Afhængigt af papirets struktur og egenskaber og indføringsmåden kan arkeffekten afvige. Effektangivelserne ved 80 g/m² er matematisk beregnede værdier.

EF-konformitetserklæring

Producenten HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen erklærer hermed, at maskinen, der er betegnet nedenfor,

makulator HSM Classic 108.2

på grund af sin udformning og konstruktion i den udførelse, der er markedsført af os, opfylder de grundlæggende sikkerheds- og sundhedskrav i EF-direktiverne, der er anført efterfølgende:

Lavspændingsdirektiv 2006 / 95 / EF

EMC-direktiv 2004/108/EF

Anvendte normer og tekniske specifikationer:

• EN 55014-1:2006

• EN 61000-3-2:2006

• EN 61000-3-3:1995 + A1:2001 + A2:2005
