Classic 108.2 - Pappersförstörare HSM - Gratis bruksanvisning och manual

Produkttyp	Dokumentförstörare
Skärtyp	Tvärsnitt (cross-cut)
Säkerhetsnivå	P-4 (DIN 66399)
Skärkapacitet (A4/70g)	Upp till 10 ark per matning
Inmatningsbredd	220 mm
Partikelstorlek	4 x 30 mm
Korgvolym	20 liter
Mått (B x D x H)	345 x 250 x 500 mm
Vikt	5,2 kg
Strömförsörjning	220-240 V ~ 50/60 Hz
Elförbrukning	150 W
Motor	Likströmsmotor
Driftscykel	5 minuters kontinuerlig drift, sedan 30 minuters kylning
Skärhastighet	3,5 m/min
Ljudnivå	56 dB(A)
Huvudfunktioner	Start/Stopp, backfunktion, automatisk stopp vid papperstopp, indikering för full korg
Underhåll och rengöring	Olja bladen varannan vecka med specialolja för dokumentförstörare. Rengör utsidan med en fuktig trasa.
Säkerhet	Överhettningsskydd, nödstopp, barnsäkerhet (transparent fönster)
Reservdelar och reparerbarhet	Reservblad, uppsamlingskorg, överdel. Reparation möjlig hos auktoriserad service.
Allmän information	GS-certifierad, överensstämmer med europeiska standarder. 2 års garanti.

Vanliga frågor - Classic 108.2 HSM

Hur många ark kan den förstöra samtidigt?

HSM Classic 108.2 kan förstöra upp till 10 ark A4-papper (70 g/m²) per matning, i tvärsnitt.

Vad gör man vid papperstopp?

Använd backfunktionen för att lossa papperet. Koppla vid behov ur apparaten och ta försiktigt bort arken. Undvik att använda våld.

Hur oljar man bladen på dokumentförstöraren?

Applicera specialolja för dokumentförstörare på ett papper, kör sedan maskinen framåt. Upprepa varannan vecka.

Vilken typ av skärning utför apparaten?

Förstöraren utför en tvärsnitt (cross-cut) med partiklar på 4 x 30 mm, vilket motsvarar säkerhetsnivå P-4.

Vad är volymen på uppsamlingskorgen?

Korgen har en volym på 20 liter, vilket motsvarar cirka 150 förstörda ark innan den måste tömmas.

Hur rengör man utsidan av maskinen?

Använd en mjuk, fuktig trasa för att rengöra utsidan. Använd inte slipande medel eller lösningsmedel.

Har apparaten barnsäkerhet?

Ja, förstöraren är utrustad med ett transparent fönster som förhindrar åtkomst till bladen och ett automatiskt stopp vid öppning.

Varför stannar apparaten under användning?

Det kan bero på överhettning av motorn. Apparaten har en cykel på 5 minuter kontinuerlig drift och kräver sedan 30 minuters kylning.

Kan jag förstöra häftklamrar eller gem?

Ja, HSM Classic 108.2 kan förstöra häftklamrar och gem utan problem. Undvik dock tjockare metallföremål som bindningsklamrar.

Var hittar jag reservdelar?

Reservdelar som reservblad eller korgen finns hos auktoriserade HSM-återförsäljare eller på tillverkarens webbplats.

BRUKSANVISNING Classic 108.2 HSM

svenska: Dokumentförstörare HSM Classic 108.2 51

suomi: Paperinsilppuri HSM Classic 108.2 57

norsk: Makuleringsmaskin HSM Classic 108.2 63

1 Ändamålsenlig användning, garanti

Kontrollera typskylten på maskinens baksida för att se vilken klippbredd och nätspänning dokumentförstöraren är avsedd för och observera tillämpliga punkter i bruksanvisningen.

Dokumentförstöraren är endast avsedd för papper. Beroende på skärstorlek kan den även användas för små mängder av följan- de material:

Skärstorlek (mm) 3,9 5,8	1,9x15	3,9x30
Kreditkort ● ●
CD-skivor ●

Det robusta skärverket skadas inte av häft-klammer eller gem.

Dokumentförstöraren har 2 års garanti. Oberoende av garantin fi nns det en garanti för HSM dokumentförstörarens stål-knivaxlar som gäller under hela apparatens livstid (HSM Lifetime Warranty). Garantin gäller inte för slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

Anvisning: Dokumentförstörare med cross-cut skärverk erbjuds även med en anordning för automatisk smörjning av skärverket (tillval). Läs bifogad dokumentation om smörjenheten, om maskinen är utrustad med en sådan.

Säkerhetsanvisning	Förklaring
VARNING	Om du ignorerar varningar fi nns det risk för personskador.
	Om du ignorerar hänvisningen fi nns det risk för materi-ella skador.

Läs igenom bruksanvisningen innan maskinen används för första gången. Spara bruksanvisningen för senare bruk och överlämna den till ev. senare användare. Beakta alla säkerhetsanvisningar på dokumentförstöraren.

WARNING

Fara för barn och andra personer!

Maskinen får inte användas av personer (inklusive barn under 14 år) som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av oerfarenhet och/eller ovetande inte kan använda denna apparat på ett säkert sätt utan uppsikt eller hjälp av en ansvarig person. Håll barn under uppsikt så att de inte leker med apparaten. Låt inte dokumentförstöraren vara påslagen utan uppsikt.

svenska

Stick aldrig in handen i inmatningsöppningen för papper.

Risk för skador – indragning!

Var försiktigt med långt hår, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. – risk för indragning i inmatningsöppningen. Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.

Risk för skador – splitter!

Använd skyddsglasögon när CDskivor och kreditkort skall förstöras.

WARNING

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

• Kontrollera att strömnätets spänningoch frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten ansluts.
  – Se till att nätkontakten är lätt åtkomlig.
• Se till att det inte kommer in vatten i dokumentförstöraren, stoppa inte ner nätkabeln eller nätkontakten i vatten.
• Ta inte i nätkontakten med våta händer.
• Dra aldrig ut kontakten ur uttaget i sladden, fatta alltid tag i kontakten.
• Använd endast apparaten inomhus i torra rum. Slå aldrig på den i fuktiga rum eller i regn.

Kontrollera apparaten och kabeln regelbundet så att de inte är ska- dade. Om dokumentförstöraren uppvisar skador eller inte fungerar riktigt resp. om den ska fl yttas eller ren-göras: stäng av den och dra ut nätkontak-ten.

- Låt inte apparaten, nätkontakten och nät-kabeln komma nära öppen eld och heta ytor. Luftspringorna får inte täckas över, dokumentförstörarens avständ till väggen eller till möbler måste vara minst 5 cm.

Servicearbeten får endast utföras av HSM kundtjänst eller service- tekniker från våra auktoriserade partner.

Kundtjänstadresser, se sidan 72.

Observera Fara vid felaktig användning

Använd endast apparaten till avsedd användning enligt uppgifterna i kapitlet "Ändamålsenlig användning".

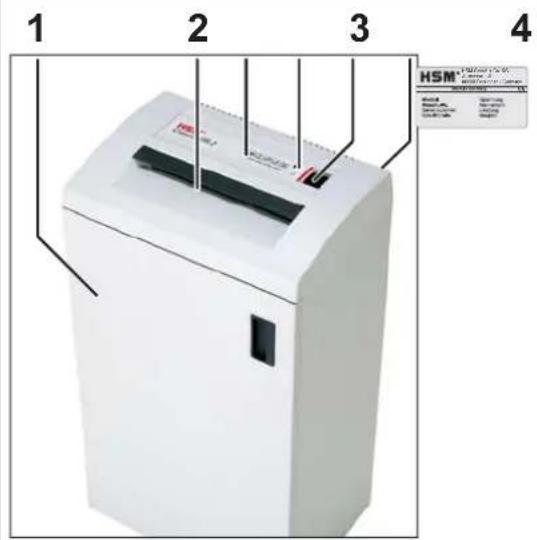

3 Översikt

Dokumentförstöraren är driftklar.

Papperbehållaren full / Dörrkontakt avbruten

5 Vippbrytare

▲: på
▼: av, retur

6 Typskylt

5 Idrifttagande

5 • Öppnä6luckan på dokumentförstöraren.

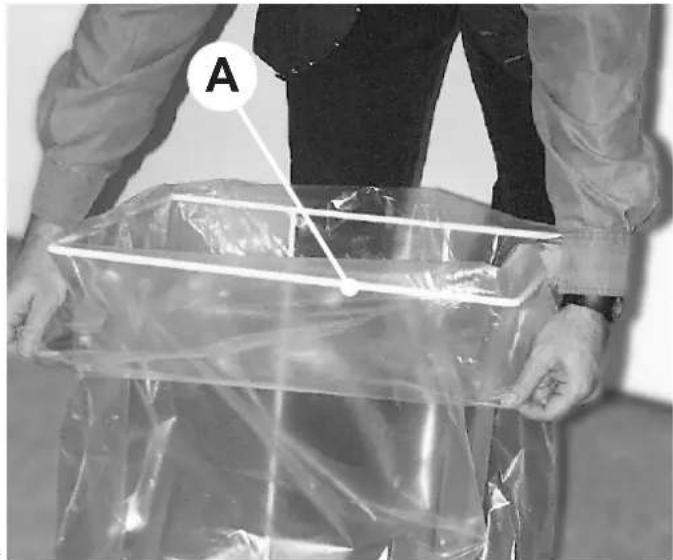

• Ta ut ramen (A) och ta fram en sopsäck.
- Sätt fast sopsäcken på ramen och vik säcken runt den övre kanten med cirka 20 cm.

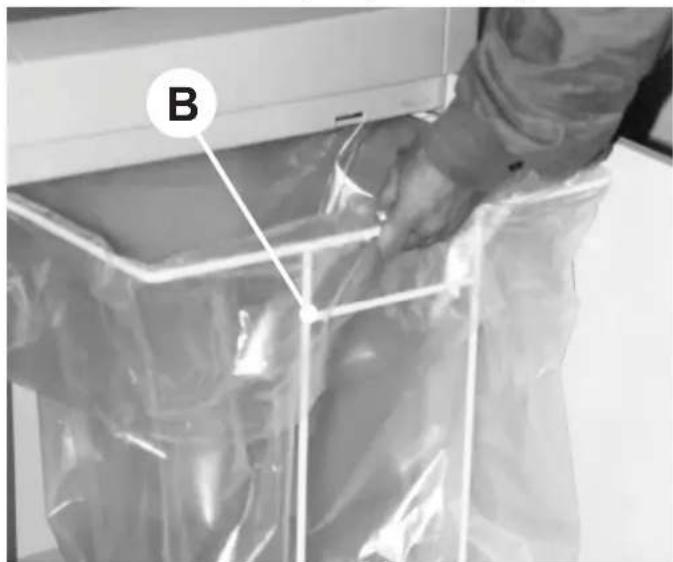

- Skjut in ramen (bygel B pekar mot skåpets framsida) i styrskenan igen.

4 Leveransomfång

• Dokumentförstörare förpackad i kartong, klar för anslutning
  • 5 st sidoveckade säckar
• En fl aska specialolja för skärblocket l 50 ml (Nedskärning till partiklar)
• Bruksanvisning

Tillbehör

• 10 st sidoveckade säckar Beställnr. 1.661.995.150
- Flaska specialolja för skärblocket I (250 ml) Beställnr. 1.235.997.403

Kundtjänstadresser se sidan 72

• Stäng luckan på dokumentförstöraren.
• Anslut nätkontakten till ett korrekt installerat uttag.

5 Handhavande

WARNING

Kontrollera att alla säkerhetsanvisningar har följts innan maskinen startas.

Tillslagning av dokumentförstöraren

• Tryck in vippbrytarens ▲.
▶ Vippbrytaren hakar i.
▶ Den gröna LED lyser.
▶ Dokumentförstöraren är driftklar.

Skärning av papper

• Mata in papper. Skärkapacitetse se „Tekniska data“.
  Söndertuggningen startas via en fotocell i inmatningsöppningen.
  ▶ Papperet dras in i skärverket och förstörs.

När inmatningsöppningen är fri igen stannar skärverket automatiskt efter ca 3 sec. och återgår till viloläge.

Förstöring av CD-skivor och kreditkort (se "Ändamålsenlig användning")

WARNING

Beroende på material kan det bildas splitter när CD-skivor förstörs. Använd skyddsglasögon.

Mata in CD-skivan/kreditkortet på mitten av inmatningsöppningen.

Frånslagning av dokumentförstöraren

• Tryck kort på vippbrytarens ▼.
  ▶ Vippbrytaren återgår till nolläge.

7 Störningsåtgärd

Pappersstopp

För mycket papper har matas in på en gång.

Observera Tryck inte omväxlande på vipp-brytarens ▲ - ▼ fram-tillbaka. Skärvärket kan förstöras.

• Tryck in vippbrytarens ▼.
▶ Papperet dras ut.
- Halvera den inmatande mängden.
• Tryck in vippbrytarens ▲.
- Fortsätt att mata in papper.

Papperbehållaren full

▶ Symbolen lyser rött.
▶ Dokumentförstöraren slås av.

Observera Töm genast pappersbehållaren när den är full. Annars kan skärverket utsättas för funktionsstörningar när du fortsätter att mata in papper.

• Stäng av dokumentförstöraren genom att trycka lätt på vippbrytaren, pos. ▼.
• Byt uppsamlingssäcken. Spän in en ny uppsamlingssäck.

Dörrkontakt avbruten

▶ Symbolen lyser rött.
▶ Dokumentförstöraren slås av.
- Stäng frontlukkan.

Vid andra typer av störningar, kontrollera följande innan du kontaktar kundtjänst:

- Är motorn överbelastad?

Låt dokumentförstöraren svalna ca 15 – 20 minuter innan den startas igen.

- Täcker pappersdamm för fotocellen?

Rengör fotocellen i pappersöppningen med en torr pensel eller trasa.

8 Rengöring och underhåll

WARNING

Farlig nätspänning!

Stäng av dokumentförstöraren, drag ut nätkontakten.

Använd endast en mjuk trasa och milt tvålvatten för rengöringen. Det får inte komma in vatten i apparaten.

Kontrollera behållarkontaktens funktion

WARNING

Om du fastställer avvikelser från följande funktionsförlopp: stäng av dokumentförstöraren, dra ut nätkontakten och kontakta kundtjänst.

• Stick in nätkontakten och slå på dokumentförstöraren.
• Mata in ett pappersark och fäll ut behållaren samtidigt som arket matas in.
  Skärverket måste genast stanna och symbolen "behållare öppen" måste lysa.
• Sätt in behållaren helt igen.
  ▶ Skärverket får inte starta igen.
• Dra ut pappersarket ur inmatningsöppningen. Fotocellen måste vara fri.
• Stäng av maskinen och slå på den igen.
  När papperet matas in startar skärverket.

Smörj skärverket med olja om skärkapaciteten minskar, vid oljud, eller efter varje tömning av behållaren (endast partiklar):

• Spruta specialoljan för knivblock över hela knivaxlarnas bredd; spruta genom inmatningsöppningen.
• Låt skärverket gå tillbaka fl era gånger utan pappersinmatning. (▼)
  ▶ Pappersdamm och partiklar lossnar.

9 Avfallshantering / återvinning

Uttjänade elektriska och elektro- niska apparater innehåller ofta, förutom värdefullt material, skad- liga ämnen som var nödvändiga för apparatens funktion och säker- het. Felaktig hantering och felaktigt omhändertagande kan leda till risker för miljö och hälsa. Släng inte uttjänade apparater i soporna. Följ gällande bestämmelser och använd insamlingsställena för återvinning av elektroniska och elektriska apparater. Ta även hand om förpackningsmaterialet på ett miljövänligt sätt.

10 Tekniska data

Skärsätt Nedskärning till strimlor Nedskärning till partiklar
Skärstorlek (mm)	5,8 3,9 3,9 x 30 1,9 x 15
Säkerhetsnivå DIN 32757 – 1	2	2	3	4
Skärkapacitet* (ark) DIN A4 70 g/m2802	22 - 2417 - 19	16 - 1813 - 15 g/m	12 - 149 - 11	9 - 117 - 9
Vikt	19 kg		20 kg
Skärhastighet	80 mm/s		90 mm/s
Arbetsbredd 240 mm
Anslutning	230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Effekt vid max. antal ark 440 W
Driftsätt Ständig körning
Omgivningsförhållande för drift:TemperaturRelative luftfuktighetHöjd över havet	-10°C till +25°Cmax. 90%, ej kondenserandemax. 2 000 m
Mått b x d x h (mm)	401 x 272 x 727
Pappersbehållarens volym	48 l
Ljudnivå (tomgång / last)	53 dB(A) / 59 - 63 dB(A)

* Max. antal ark (DIN A4, 70 g/m² resp. 80 g/m²), matat på längden, som kan skäras sönder under en omgång. Siffrorna baseras på användning av ett nytt och oljat skärverk och en kall motor. En svagare nätspänning eller en annan nätfrekvens än den som anges, kan medföra att ett färre antal ark kan skäras sönder och att maskinen avger mer bul- ler. Beroende på papperets struktur och egenskaper samt vilken typ av inmatning som används, kan antalet ark som skärs sönder under en omgång variera. Siffrorna för 80 g/m² är framräknade värden.

EG-försäkran om överensstämmelse

Tillverkaren HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen intygar härmed att nedan angiven maskin dokumentförstöraren HSM Classic 108.2

genom sin konstruktion och utformning och i det av oss levererade utförande uppfyller de grundläggande säkerhets- och hälsokraven i nedanstående EG-direktiv:

Lågspänningsdirektiv 2006 / 95 / EG

EMC-direktivet 2004 / 108 / EG

Tillämpade standarder och tekniska specifikationer:

• EN 55014-1:2006
• EN 55014-2:1997 +A1:2001
• EN 61000-3-2:2006
• EN 61000-4-5:2006
• EN 61000-3-3:1995 + A1:2001 + A2:2005
• EN 60950-1:2006 +A1:2010
