Classic 80.2 - Paperisilppuri HSM - Ilmainen käyttöohje ja opas

Tuotetyyppi	Asiakirjasilppuri
Merkki	HSM
Malli	Classic 80.2
Leikkuutyyppi	Ristileikkaus (cross-cut)
Turvallisuustaso	P-4 (DIN 66399 mukaan)
Leikkauskapasiteetti (A4-arkit 80 g/m²)	8 arkkia kerrallaan
Leikkauskoko	3,9 x 40 mm
Säiliön tilavuus	13 litraa
Mitat (P x L x K)	340 x 195 x 280 mm
Paino	3,5 kg
Virransyöttö	220-240 V, 50/60 Hz
Sähkönkulutus	120 W (valmiustila: 0,5 W)
Päätoiminnot	Käynnistys/pysäytys, peruutus, säiliön täyttymisen ilmaisin, automaattinen pysäytys ylikuumenemisen tai tukoksen sattuessa
Huolto ja puhdistus	Terien säännöllinen öljyäminen 30 minuutin välein erikoisöljyllä
Turvallisuus	Lapsilukitus, automaattinen pysäytys, jos kansi avataan
Varaosat ja korjattavuus	Keräyssäiliö, öljy, varaosaterät saatavissa HSM:n asiakaspalvelusta
Yleiset tiedot	Äänitaso: 58 dB (A); suositeltu henkilökohtaiseen käyttöön tai pieneen toimistoon

Usein kysytyt kysymykset - Classic 80.2 HSM

Kuinka tyhjennän keräyssäiliön?

Vedä säiliötä eteenpäin irrottaaksesi sen, tyhjennä se ja työnnä se takaisin, kunnes se napsahtaa.

Mitä tehdä paperitukoksen sattuessa?

Käytä peruutustoimintoa (Reverse-painike) paperin vapauttamiseksi. Tarvittaessa sammuta laite ja poista juuttunut paperi varovasti.

Kuinka öljyän terät?

Levitä erikoisöljyä syöttöraon poikki ja käytä laitetta eteenpäin muutaman sekunnin ajan ilman paperia.

Minkä tyyppistä öljyä tulisi käyttää?

Käytä yksinomaan HSM:n suosittelemaa öljyä (saastuttamaton kasviöljy), joka on saatavana lisävarusteena.

Kuinka monta arkkia voin tuhota kerralla?

Tämä malli hyväksyy jopa 8 arkkia 80 g/m² paperia kerralla.

Laite pysähtyy itsestään, miksi?

Tämä voi johtua moottorin ylikuumenemisesta (lämpösuoja). Anna jäähtyä noin 15 minuuttia ennen uudelleenkäynnistystä.

Voinko tuhota niittejä tai paperiliittimiä?

Kyllä, niitit ja pienet paperiliittimet voidaan tuhota ongelmitta. Poista suuret paperiliittimet tai mapit.

Silppuri pitää ääntä, onko se normaalia?

Noin 58 dB:n äänitaso on normaali tällaiselle laitteelle. Jos ääni muuttuu liian voimakkaaksi, tarkista öljytys ja vieraiden esineiden puuttuminen.

Kuinka puhdistan ulkopinnan?

Irrota laite verkkovirrasta ja pyyhi se hieman kostealla liinalla. Älä käytä hankaavia puhdistusaineita.

Mistä löydän varaosia?

Ota yhteyttä HSM:n asiakaspalveluun tai tutustu viralliselle verkkosivustolle tilataksesi säiliön, terät tai öljyä.

KÄYTTÖOHJE Classic 80.2 HSM

1 Tarkoituksenmukainen käyttö, takuu

Katso laitteen takapuolella olevasta tyyppikilvestä, mikä leikkausleveys ja verkkojännite koskee paperisilppuriasi ja ota nämä huomioon käyttöohjeen vastaavissa kohdissa.

Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen.

Laitteen luja koneisto sietää niittejä ja pape- riliittimiä.

Paperisilppurin tuotevastuuaika on 2 vuotta. Tässä pätee tuotevastuusta riippumaton HSM:n paperisilppureiden teräksisiä leikkausakseleita koskeva takuu laitteen koko käyttöiän ajan (HSM Lifetime Warranty). Kulumat, vauriot, jotka johtuvat epäasianmukaisesta käytöstä tai ulkopuolisen toimin-nasta eivät kuulu tuotevastuun eikä takuun piiriin.

2 Turvaohjeita

Luokitus

Turvaohje Selitys
OITUS Varoituksen huo-miotta jättäminen voi aiheuttaa hengenvaaran.
Huomio Ohjeen huomiotta jättäminen voi aiheuttaa materiaalivahinkoja.

Lue käyttöohje ennen koneen käyttöönottoa, säilytä se tulevaa käyttöä varten ja anna se seuraa-

valle käyttäjälle koneen mukana. Noudata kaikkia paperisilppuriin kiinnitettyjä turvaohjeita.

VAROITUS

Vaaroja lapsille ja muille henki- löille!

Konetta ei saa käyttää henkilöt (mukaan lukien alle 14-vuotiaat lapset), joilla on rajoittuneet fyysiset, sensoriset tai psyykkiset kyvyt tai joiden tiedoissa ja kokemuk-

sessa on puutteita, ellei näiden henkilöiden turvallisuutta valvo pätevä henkilö tai ellei pätevä henkilö neuvo laitteen käytössä.

Lapsia tulee valvoa sen varmistamiseksi, etteivät nämä leiki laitteella. Paperisilppuria ei saa jättää käyntiin ilman valvontaa.

VAROITUS

Loukkaantumisvaara!

Älä kosketa paperinsyöttöaukon rakoa.

Loukkaantumisvaara sisäänvedosta!

Älä päästä hiuksia, löysiä vaattei- ta, kravatteja, huiveja, kaula- tai ranneketjuja tms. syöttöaukon lähelle. Älä silppua mitään materi- aalia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

Palovammavaara!

Älä käytä puhdistusaineita tai paineilmapulloja, joissa on leimah- tavia aineita, koska nämä aineet voivat syttyä.

VAROITUS

Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

• Tarkasta ennen verkkopistokkeen pai-kalleen asettamista, että sähköverkon jännite ja taajuus vastaavat tyyppikilven tietoja.
• Huomioi, että verkkopistokkeeseen pääsee helposti käsiksi.
• Vältä veden joutumista paperisilppuriin. Älä upota verkkojohtoa tai verkkopistoketta veteen.
• Älä koske verkkopistokkeeseen kosteilla käsillä.
• Älä koskaan irrota verkkopistoketta pistorasiasta vetämällä johdosta, vaan tartu aina verkkopistokkeeseen.
• Käytä laitetta ainoastaan kuivissa sisäti-loissa. Älä käytä sitä kosteissa tiloissa tai sateessa.

Tarkasta laitteen ja johdon vauriot säännöllisesti. Katkaise paperisilppurista virta, jos siinä on vaurioita tai jos se toimii epääsi-anmukaisesti, sekä kun vaihdat sen paikkaa tai puhdistat sitä, irrota verkkopistoke.

- Älä vie laitetta, verkkopistoketta tai verkkojohtoa avotulen tai kuumien pintojen lähettyville. Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 5 cm:n väli.

Huoltotöitä saa suorittaa aino-astaan HSM-asiakaspalvelu ja sopimuskumppaneidemme huoltoteknikot.

Asiakaspalvelun osoitteet sivulla 76.

Huomio

Väärinkäyttö aiheuttaa vaaran

Käytä konetta ainoastaan "Määräystenmukainen käyttö"-kappaleessa mainitulla tavalla.

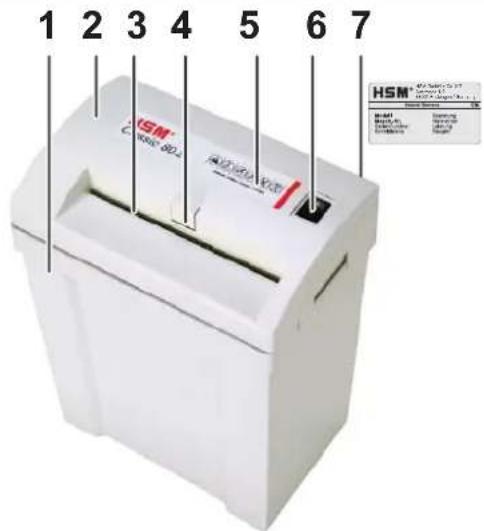

3 Yleiskatsaus

1 Silppusäiliö
2 Leikkuuterä
3 Paperinsyöttöaukko
4 Start-stop-automatiikka
5 Turvaohjeita
6 Keinukytkin

▲: päälle
▼: pois, palautus

7 Tyyppikilpi

5 Käyttöönotto

VAROITUS

Varmista ennen koneen käynnistystä, että kaikki turvallisuusohjeet on otettu huomioon.

Paperisilppurin käynnistys

- Paina keinukytkintä ▲.

Keinukytkin lukittuu.
▶ Paperisilppuri on käyttövalmis.

Paperin silppuaminene

• Syötä paperia paperinsyöttöaukkoon. Sallittu arkkimäärä, katso "Tekniset tiedot".
  ▶ Start-stop-automatiikka käynnistää leikkurin.
  ▶ Paperi työntyy leikkuriin ja se silppuuntuu.

Paperisilppurin virran katkaisu

• Napauta keinukytkintä ▼.
  ▶ Kytkin loksahtaa nolla-asentoon.

4 Toimituksen sisältö

• Paperinsilppuri lütäntä-valmiina laatikoon pakattuna
• 1 pullo erikoisvoiteluöljyä 50 ml (lyhyt sillpu)
• Käyttöohje

Lisätarvikkeet

- Pullo erikoisvoiteluöljyä (250 ml) Tilausnro 1.235.997.403

Asiakaspalvelun osoitteet sivulla 76

6 Häiriönpoisto

Paperitukos

Laitteeseen on syötetty kerralla liikaa paperia.

Huomio Älä kytke leikkuulaitteistoa vuorotellen eteen- ja taaksepäin (▲ - ▼). Paperisilppuri saattaa vioittua.

• Paina keinukytkintä▼.
  ▶ Paperi työntyy pois.
• Puolita paperipino.
• Paina keinukytkintä▲.
• Syötä paperia vähitellen.

Silppusäiliö täynnä

Huomio Tyhjennä silppusäiliö aina sen täyttyessä, koska paperin liika syöttö vahingoittaa leikkuulaitteistoa.

• Kytke leikkuulaitteisto päälle noin 2 sekunniksi painamalla start-stop-automatiikkaa.
• Katkaise paperisilppurin virta painamalla keinukytkintä ▼.
• Poista leikkuuterä.
• Tyhjennä silppusäiliö.
• Aseta leikkuuterä takaisin paikalleen.

Muiden häiriöiden kohdalla varmista ennen yhteydenottoa asiakaspalveluun, onko leikkauspää asetettu kunnolla silppusäiliön päälle. Jos moottoria ylikuormitettiin, anna paperisilppurin jäähtyä n. 15 – 20 min ennen sen käyttöönottoa uudelleen.

7 Puhdistus ja huolto

VAROITUS

Vaarallinen verkkojännite!

Kytke paperikirjasilppuri pois pääl- tä, irrota verkkopistoke.

Puhdistuksen saa suorittaa vain puhtaalla liinalla ja miedolla saippualiuoksella. Laittee-seen ei saa joutua vettä.

Voitele leikkauslaitteisto, kun leikkausteho heikke- nee, kuulet ylimääräistä melua ja aina kun silppu- säiliö tyhjennettiin (lyhyt sillpu):

• Suihkuta leikkauslohko-erikoisöljyä paperinsyöttöaukon läpi koko leveydeltä teräakseleille.
• Käytä leikkuulaitteistoa useaan kertaan eteenpäin ja taaksepäin syöttämättä paperia. (▲ - ▼).
  ▶ Paperipöly ja muut hiukkaset poistuvat.

8 Hävittäminen / kierrätys

Käytetyt sähköiset ja elektroniset laitteet sisältävät monia yhä arvokkaita materiaaleja sekä osaksi myös haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden varmistamiseen.

Vääränlaisen hävittämisen ja käsittelyn yhteydessä ne voivat olla vaarallisia ihmisten terveydelle ja ympäristölle. Älä koskaan heitä käytettyjä laitteita kotitalousjätteen sekaan. Noudata kulloinkin voimassa olevia määräyksiä ja toimita vanhat elektroniset ja sähköiset laitteesi keräyspisteisiin kierrätet-täviksi. Toimita kaikki pakkausmateriaalit hävitettäviksi ympäristöä säästävällä tavalla.

9 Tekniset tiedot

Leikkaustapa Suikale Hiukkasleikkaus
Silpun koko (mm) 3,9 5,8 4 x 25
Turvaluokitus DIN 32757 – 1 2 2 3
Leikkausteho* (arkkia) DIN A4 70 g/m 2 80 2	7 - 85 - 7	10 - 12g/m 9	53 - 4
Työleveys	225 mm
Silppuamisnopeus	80 mm/s
Liitäntä	230 V, 50 Hz
Teho maksimiarkkimäärä	120 W
Toimintatapa	Lyhytaikainen käyttö
Käyttöaika	2 min
Lepoaika	15 min
Käytön ympäristöolosuhteet:LämpötilaSuhteellinen ilmankosteusKorkeus merenpinnan yllä	-10°C – +40°Ckork. 90%, ei kondensoivakork. 2.000 m
Mitat L x S x K (mm)	305 x 200 x 410
Paino	3,8 kg
Silppusäiliön tilavuus	17 l
Melutaso (tyhjäkäynti)	61 dB (A)

* Yhdellä kerralla leikkattavien arkkien määrä (DIN A4, 70 g/m² tai 80 g/m²), pitkittäin syötettynä. Annettujen tehotietojen mittaukset koskevat uutta, öljyttyä leikkauslaitteistoa ja kylmää moottoria. Heikompi verkkojännite tai toinen verkkotaajuus voi aiheuttaa heikomman arkkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuuksista sekä syöttötavasta riippuen voi arkkiteho poiketa. Tehotiedot 80 g/m² ovat laskemalla saatuja arvoja.

EU Vaatimustenmukaisuusvakuutus

Vamistaja HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen vakuuttaa täten, että seuraavassa kuvattu kone Paperisilppuri HSM Classic 80.2 / Primo 800

vastaa toimittamisen aikaisessa varustuksessaan suunnittelultaan ja rakenteeltaan seuraavien EU-direktiivien perustavanlaatuisia turvallisuus- ja terveysvaatimuksia:

Pienjännitedirektiivi 2006 / 95 / EY EMC-direktiivi 2004/108/EY

Sovelletut standardit ja tekniset spesifikaatiot:

• EN 13857:2008
• EN 55014-2:1997 + A1:2001
• EN 61000-3-3:2008
• EN 55014-1:2006
• EN 61000-3-2:2006
• EN 60950-1:2006 +A11:2009

Rolf Gasteier - Tekninen johta
