Classic 80.2 - Fragmentadora de papel HSM - Manual de utilização gratuito

Tipo de produto	Triturador de papel
Marca	HSM
Modelo	Classic 80.2
Tipo de corte	Corte transversal (cross-cut)
Nível de segurança	P-4 (conforme DIN 66399)
Capacidade de corte (folhas A4 80 g/m²)	8 folhas por passagem
Formato de corte	3,9 x 40 mm
Volume do cesto	13 litros
Dimensões (L x l x A)	340 x 195 x 280 mm
Peso	3,5 kg
Alimentação	220-240 V, 50/60 Hz
Consumo elétrico	120 W (espera: 0,5 W)
Funções principais	Liga/Desliga, reversão, indicador de cesto cheio, parada automática em caso de superaquecimento ou entupimento
Manutenção e limpeza	Lubrificação regular das lâminas a cada 30 minutos de uso com óleo especial para triturador
Segurança	Trava de segurança para crianças, parada automática ao abrir a tampa
Peças de reposição e reparabilidade	Cesto coletor, óleo, lâminas de reposição disponíveis com o serviço ao cliente HSM
Informações gerais	Nível de ruído: 58 dB (A); uso recomendado para uso pessoal ou pequeno escritório

Perguntas frequentes - Classic 80.2 HSM

Como esvaziar o cesto coletor?

Puxe o cesto para frente para removê-lo, esvazie-o e reinsira-o até ouvir um clique.

O que fazer em caso de entupimento de papel?

Ative a marcha a ré (botão Reverse) para liberar o papel. Se necessário, desligue o aparelho e retire delicadamente o papel preso.

Como lubrificar as lâminas?

Aplique óleo especial para triturador transversalmente na fenda de alimentação e, em seguida, faça o aparelho funcionar em marcha a frente por alguns segundos sem papel.

Que tipo de óleo usar?

Use exclusivamente óleo recomendado pela HSM (óleo vegetal não poluente) disponível como acessório.

Quantas folhas posso triturar de uma vez?

Este modelo aceita até 8 folhas de papel 80 g/m² em uma única passagem.

O aparelho para sozinho, por quê?

Isso pode ser devido a um superaquecimento do motor (proteção térmica). Deixe esfriar cerca de 15 minutos antes de reiniciar.

Posso triturar grampos ou clipes?

Sim, grampos e clipes pequenos podem ser triturados sem problema. Retire clipes grandes ou pastas.

O triturador faz barulho, é normal?

Um nível de ruído de cerca de 58 dB é normal para este tipo de aparelho. Se o ruído se tornar excessivo, verifique a lubrificação e a ausência de corpos estranhos.

Como limpar a parte externa?

Desligue o aparelho e limpe-o com um pano levemente úmido. Não use produtos abrasivos.

Onde encontrar peças de reposição?

Entre em contato com o serviço ao cliente HSM ou consulte o site oficial para pedir um cesto, lâminas ou óleo.

MANUAL DE UTILIZADOR Classic 80.2 HSM

INSTRUÇÕES DE OPERAÇÃO

1 Utilização adequada, garantia

Consulte a chapa de características localizada na parte de trás do aparelho para saber para que largura de corte e tensão de rede a sua destruidora de documentos foi concebida e tenha atenção aos respectivos pontos do manual de instruções.

A destruidora de documentos destina-se exclusivamente a destruir papel.

A ferramenta robusta é insensível a agrafos e clipes.

O tempo de garantia para a destruidora de documentos é de 2 anos. Existe uma garantia independente da garantia principal para os veios de corte em aço maciço HSM das destruidoras de documentos que abrange toda a vida útil do aparelho (HSM Lifetime Warranty). A garantia não inclui o desgaste natural, danos por manuseio não adequado ou intervenções realizadas por terceiros.

2 Instruções de segurança

Classifi cação

Indicação de segurança	Descrição
O O incumprimento	dos avisos pode ter como consequência ferimentos para o corpo ou a morte.
Nota O incumprimento da	indicação pode causar danos materiais.

Antes da colocação em funcionamento da máquina, leia o manual de instruções, guarde-o para uma

futura utilização e transmita-o aos demais utilizadores. Respeite todas as indicações de segurança existentes na destruidora de documentos.

AVISO

Perigos para crianças e outras pessoas!

A máquina não deve ser utilizada por pessoas (incluindo crianças com menos de 14 anos) com capacidade físicas, psicológicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou falta de conhecimento, a não ser que sejam supervisionadas por uma pessoa responsável pela sua segurança ou caso tenham recebido instruções como operar o aparelho. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho. Não deixe a destruidora de documentos funcionar sem supervisão.

AVISO

Perigo de ferimentos!

Não coloque as mãos na fenda para a introdução do papel.

Perigo de ferimentos pela força de tracção do aparelho!

Cabelos compridos, peças soltas de roupa, gravatas, lenços e bracelets nunca devem ser aproximados da fenda de introdução do papel. Não pode ser introduzido na destruidora de documentos nenhum material que forma argolas, por exemplo, fi tas, cordéis, películas de plástico, etc.

Perigo de queimaduras!

Não utilize produtos de limpeza ou latas de spray que contenham substâncias infl amáveis, pois estas substâncias poderão incendiar-se.

AVISO

Tensão de rede perigosa!

O manuseamento incorrecto da máquina pode causar um choque eléctrico.

• Antes da introdução da fi cha na tomada, verifi que se a tensão e a frequência da sua rede eléctrica coincidem com as indicações na chapa de características.
• Tenha atenção para que a fi cha eléctrica esteja facilmente acessível.
• Evite a penetração de água na destruidora de documentos. Nunca coloque o cabo de alimentação nem a fi cha de rede na água.
• Nunca pegue na fi cha eléctrica com as mãos húmidas.
• Nunca retire a fi cha da tomada puxando pelo cabo, pegue sempre na fi cha.
• Utilize o aparelho apenas em espaços interiores secos. Nunca opere o aparelho em espaços com elevada humidade ou à chuva.

Verifi que regularmente o aparelho e o cabo em relação a danos. Em caso de danos ou de uma função não adequada, bem como antes da mudança de local, desligue a destruidora de documentos e retire a fi cha eléctrica da tomada.

- Mantenha o aparelho, o cabo e a fi cha longe de chamas ou de superfícies quentes. As fendas de ventilação têm de estar desobstruídas e, no mínimo, 5 cm afastadas da parede ou dos móveis.

Os trabalhos de assistência técnica apenas podem ser realizados pela assistência técnica HSM e pelos técnicos de assistência técnica dos nossos parceiros contratuais. Endereços da assistência técnica, ver página 76.

Nota

Perigo devido a utilização errada

Utilize a máquina exclusivamente de acordo com as indicações do capítulo “Utilização adequada”.

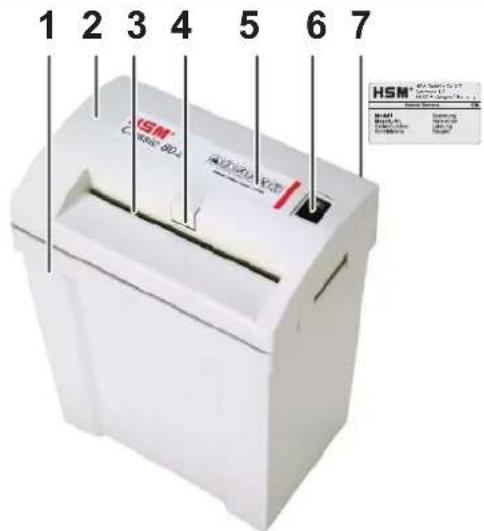

3 Vista geral

1 Recipiente de papel cortado
2 Cabeça cortante
3 Fenda para a introdução do papel
4 Interruptor basculante
5 Instruções de segurança
6 Báscula de comutação

▲: Ligar
▼: Desligar, marcha atrás

4 Volume do fornecimento

• Destruidora de documentos pronta para funcionar embalada em cartão
• Para corte em partículas - 1 garrafa óleo especial para bloco de corte (50 ml)
• Instruções de operação

Acessórios

Endereços da assistência técnica ver página 76

5 Operação

AVISO

Antes de ligar a máquina, deve certificar-se de que todas as indicações de segurança foram respeitadas.

▶ O interruptor basculante engata.
▶ Destruidora de documentos está pronto a servir.

Destruição de papel

• Introduzir o papel na fenda de introdução do papel. Capacidade de corte veja em „Dados técnicos“.
  A báscula de comutação arranca o mecanismo de orte automaticamente.

O mecanismo cortador arrasta e destrói o papel.

• Accionar o interruptor basculante ▼.
  ▶ O interruptor volta à posição zero.

6 Eliminação de falhas

Acumulação de papel

Introduziu papel em demasia de uma só vez.

Nota Não accione o interruptor bascu- late alternando-o entre as posições ▲ - ▼ (avançar / recuar). A ferramenta de corte pode danifi car-se.

• Accionar o interruptor basculante ▼ e mantê-lo pressionado.
  ▶ O papel volta para trás.
• Introduzir apenas metade do papel.
• Accionar o interruptor basculante ▲.
• Tornar a introduzir papel folha por folha.
• Accionar o interruptor basculante ▲.
• Tornar a introduzir papel folha por folha.

Recipiente de papel cortado cheio

Nota Depois de desligar a destruidora de documentos há-de esvaziar o recipiente de papel cortado, pois que o empurrar várias vezes pode provocar distúrbios de funcionamento no mecanismo de corte.

• Accionar a báscula de comutação aprox. 2 sec.
• Desligar a destruidora de documentos; para tal fi m accionar o interruptor basculante ▼.
• Retirar a cabeça cortante.
• Esvaziar o recipiente recolhedor de papel cortado.
  • Voltar a colocar a cabeça cortante.

Por favor, em caso de outras avarias, verifi que se a cabeça de corte está colocada correctamente sobre o recipiente do material cortado antes de entrar em contacto com a assistência técnica. Em caso de sobrecarga do motor e antes da nova colocação em funcionamento, deixe a destruidora de documentos arrefecer durante aprox. 15 – 20 minutos.

7 Limpeza e conservação

AVISO

Tensão de rede perigosa!

Desligue a destruidora de docu- mentos, retire a fi cha da tomada.

A limpeza só pode ser realizada com um pano macio e uma solução de água com produto de limpeza suave. Durante a limpe- za não pode penetrar água no aparelho.

Lubrifi que o mecanismo de corte em caso de diminuição da capacidade de corte, ruídos ou cada vez que esvaziar o recipiente

do material cortado (Corte em partículas):

• Pulverize óleo especial para blocos de corte em todo o comprimento dos veios de corte através da abertura da alimentação de papel.
• Accionar a báscula de comutação. Ac- cionar a ferramenta de corte repetidas vezes nos dois sentidos, sem introduzir papel. ▲ - ▼).
  ▶ O pó e as partículas de papel desprendem.

8 Eliminação / reciclagem

Os aparelhos eléctricos e electrónicos antigos ainda contêm vários materiais preciosos. Parcialmente, também contêm substâncias prejudiciais necessárias para o funcionamento e a segurança. Em

caso de eliminação ou manutenção incorrecta, os mesmos podem ser prejudiciais para a saúde e para o meio ambiente. Nunca coloque os aparelhos antigos no lixo. Para isso, respeite as prescrições actualmente válidas e utilize os locais de recolha para a devolução e reciclagem de aparelhos antigos eléctricos e electrónicos. Entregue também todos os materiais de embalagem para uma eliminação ecológica.

9 Dados técnicos

Tipo de corte Corte em tiras Corte em partículas
Largura de corte (mm) 3,9 5,8 4 x 25
Grau de segurança segundo DIN 32757 – 1 2	2 3
Capacidade de corte* (folhas) 70 g/m 2 DIN A4 80 g/m	7 - 85 - 7	10 - 127 - 9	53 - 4
Largura de trabalho	225 mm
Velocidade de corte	80 mm/s
Ligação eléctrica	230 V, 50 Hz
Potência em quant. folhas max.	120 W
Modo de funcionamento	Funcionamento de curta duração
Tempo de funcionamento	2 min
Tempo de espera	15 min
Condições ambientais durante o funcionamento:temperaturahumidade relativa do araltura acima do nível do mar	-10°C a +40°Cmáx. 90%, sem condensacãomáx. 2000 m
Dimensões LxPxA (mm)	305 x 200 x 410
Peso	3,8 kg
Volume do recipiente recolhedor	17 l
Nível de ruídos (Marcha em vazio) 61 dB (A)

* A quantidade máxima das folhas (DIN A4, 70 g/m² ou 80 g/m²), inseridas ao comprido, que são cortadas numa passagem. A determinação dos dados de potência indicados ocorre com um novo mecanismo de corte lubrificado a óleo e com motor frio. Uma tensão de rede mais fraca ou uma outra frequência de rede diferente da indicada pode levar a uma capacidade de corte de folhas mais baixa e a ruídos de trabalho mais elevados. Dependendo da estrutura e das características do papel e do tipo da introdução, a capacidade de corte de papel pode divergir. As indicações de desempenho em 80 g/m² são valores determinados por cálculo.

Declaração de Conformidade CE

O fabricante HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen vem por este meio declarar que a máquina descrita seguidamente

Destruidora de documentos HSM Classic 80.2 / Primo 800

corresponde, graças à sua concepção e tipo de construção, na versão lançada por nós, aos requisitos básicos de segurança e saúde das seguintes directivas UE apresentadas:

Normas e especificações técnicas utilizadas:

• EN 13857:2008
• EN 55014-2:1997 + A1:2001
• EN 61000-3-3:2008

• EN 55014-1:2006
• EN 61000-3-2:2006
• EN 60950-1:2006 +A11:2009
