Produkttype	Dokumentkvern
Merke	HSM
Modell	Classic 80.2
Kuttype	Tverrkutt (cross-cut)
Sikkerhetsnivå	P-4 (i henhold til DIN 66399)
Kuttekapasitet (A4-ark 80 g/m²)	8 ark per gang
Kutteformat	3,9 x 40 mm
Kurvvolum	13 liter
Mål (L x B x H)	340 x 195 x 280 mm
Vekt	3,5 kg
Strømforsyning	220-240 V, 50/60 Hz
Strømforbruk	120 W (standby: 0,5 W)
Hovedfunksjoner	På/av, revers, indikator for full kurv, automatisk stopp ved overoppheting eller papirstopp
Vedlikehold og rengjøring	Regelmessig oljing av kniver hver 30. minutt med spesiell makuleringsolje
Sikkerhet	Barnesikring, automatisk stopp ved åpning av lokket
Reservedeler og reparerbarhet	Oppsamlingskurv, olje, reservedelskniver tilgjengelig hos HSM kundeservice
Generell informasjon	Støynivå: 58 dB (A); anbefalt bruk for personlig bruk eller lite kontor

Ofte stilte spørsmål - Classic 80.2 HSM

Hvordan tømme oppsamlingskurven?

Trekk kurven fremover for å ta den ut, tøm den, og sett den inn igjen til den klikker.

Hva gjør jeg ved papirstopp?

Aktiver revers (knappen Reverse) for å løsne papiret. Om nødvendig, slå av maskinen og fjern forsiktig det fastklemte papiret.

Hvordan olje knivene?

Påfør spesialolje for makuleringsmaskin over innmatingsspalten, og kjør maskinen fremover i noen sekunder uten papir.

Hvilken type olje skal brukes?

Bruk utelukkende olje anbefalt av HSM (ikke-forurensende vegetabilsk olje) tilgjengelig som tilbehør.

Hvor mange ark kan jeg makulere om gangen?

Denne modellen godtar opptil 8 ark papir på 80 g/m² i én omgang.

Maskinen stopper av seg selv, hvorfor?

Dette kan skyldes overoppheting av motoren (termisk beskyttelse). La den kjøle seg ned i ca. 15 minutter før du starter på nytt.

Kan jeg makulere stifter eller binders?

Ja, stifter og små binders kan makuleres uten problem. Fjern store binders eller ringpermer.

Makulatoren lager støy, er det normalt?

Et støynivå på omtrent 58 dB er normalt for denne typen maskin. Hvis støyen blir overdreven, sjekk oljing og om det er fremmedlegemer.

Hvordan rengjøre utsiden?

Koble fra maskinen og tørk den med en lett fuktig klut. Ikke bruk slipende rengjøringsmidler.

Hvor finner jeg reservedeler?

Kontakt HSM kundeservice eller besøk den offisielle nettsiden for å bestille kurv, kniver eller olje.

BRUKSANVISNING Classic 80.2 HSM

1 Anvendelse i overensstem-melse med formålet, garanti

Fare for børn og andre personer!

▶ Vippekontakten falder i hak.
▶ Makulatoren er driftsklar.

Makulering af papir

• Tryk på vippekontakten ▼.
  ▶ Kontakten springer til nulstilling.

4 Leverage

7 Rengøring og vedligeholdelse

ADVARSEL

Farlig netspænding!

Det robuste skjæreapparatet er ufølsomt overfor stifter og binderser.

Garantitiden for makuleringsmaskinen er på 2 år. Det gis en egen garanti som er uavhengig av garantiytelsen for HSM helstål skjæreaksler i makuleringsmaskinen i løpet av hele apparatets levetid (HSM Lifetime Warranty). Slitasje, skader på grunn av utilsiktet bruk samt inngrep fra tredje part omfattes ikke av garantien.

2 Sikkerhetsinstrukser

Klassifi sering

Les bruksanvisningen før du tar i bruk maskinen, oppbevar den for senere bruk og gi den videre til

senere brukere. Ta hensyn til sikkerhetsinstruksene som er plassert på makuleringsmaskinen!

ADVARSEL

Farlig for barn og andre mennesker!

Maskinen må ikke brukes av personer (inklusive barn under 14 år) med svekkede fysiske, sensoriske eller psykiske ferdigheter eller manglende erfaring og/eller mangelfull kunnskap, med mindre de er under oppsikt av kompetente personer eller at de får veiledning om hvordan apparatet skal brukes. Barn må holdes under oppsikt for å være sikker på at de ikke leker med apparatet. Ikke forlat makuleringsmaskinen påslått uten tilsyn.

ADVARSEL

Fare for personskader!

Grip aldri inn i sprekken på papi-rinnmatingsåpningen.

Fare for personskader på grunn av oppfanging!

Ikke beveg langt hår, løst antrekk, slips, sjal, hals- og armbånd etc. inn i området rundt papirinnmatisingsåpningen. Ikke makuler noe materiale som har lett for å danne løkker, som f.eks. bånd, snorer, plastfolie.

Ikke bruk noen rengjøringsmidler eller trykkluftfl asker som inneholder antennelige stoffer. Disse substansene kan selvantenne.

ADVARSEL

Farlig nettspenning!

Feil håndtering av maskinen kan føre til elektrisk støt.

• Kontroller at spenning og frekvens på ditt strømnett stemmer overens med spesifi - kasjonene på merkeskiltet før du setter i nettstøpselet.
• Forsikre deg om at nettstøpselet er lett tilgjengelig.
• Pass på at det ikke kommer vann i makuleringsmaskinen. Verken nettkabel eller nettstøpsel må dyppes i vann.
• Ta aldri i nettstøpslet med våte hender.
• Trekk aldri nettstøpslet ut av stikkontakten etter ledningen, ta alltid tak i selve nettstøpslet.
• Bruk apparatet kun innendørs og på et tørt sted. Det må aldri brukes i våtrom eller i regnvær.

Kontroller regelmessig om apparatet og kabelen er skadet. Slå av makuleringsmaskinen og trekk ut kontakten ved skader eller feilfunksjon samt før fl ytting eller rengjøring.

- Hold apparatet, nettstøpslet og nettkabelen unna åpen flamme og varme flater. Ventilasjonsåpningene må være fri og befi nne seg min. 5 cm. fra vegg eller møbler.

Servicearbeid må kun utføres av HSM-kundeservice og service- teknikere fra våre kontraktspartnere.

Adresser til kundeservice se side 76.

Merk Fare på grunn av feil bruk

Bruk maskinen kun slik det er beskrevet i kapitlet "Tiltenkt bruk".

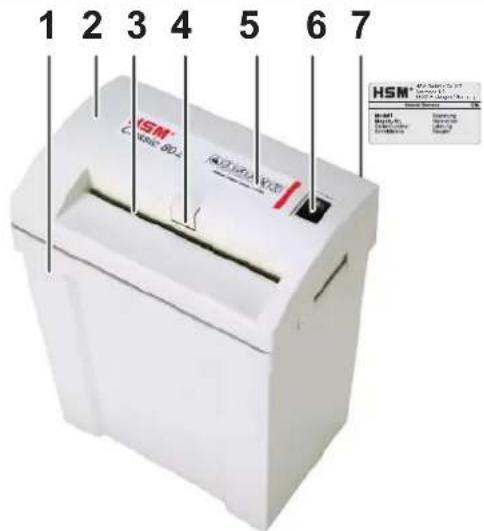

3 Oversikt

1 Beholder for makuleringsmasse
2 Skjærehode
3 Papirinnmatingsåpning
4 Start-stopp-automatikk
5 Sikkerhetsinstrukser
6 Vippebryter

▲: På
▼: Av, revers

7 Merkeskilt

5 Betjening

ADVARSEL

Før maskinen slås på må du forsi- kre deg om at alle sikkerhetsin- strukser ble fulgt.

- Trykk på vippebryteren ▲.

▶ Vippebryteren går i lås.
- Makuleringsmaskinen er klar til bruk.

Makulere papir

• Før inn papiret som skal makuleres. Tillatt antall ark, se Tekniske data.

  Start-stopp-automatikken slår på skjæreapparatet automatisk.
  Papiret trekkes inn i skjære-apparatet og makuleres.

• Trykk på vippebryteren ▼.
  ▶ Bryteren spretter i nullstilling.

4 Leveringsomfang

• Makuleringsmaskin pakket i esken klar for tilkobling
• 1 fl aske skjæreblokk-spesialolje (50 ml) for apparater med partikkelsnitt
• Bruksanvisning

Tilbehør

- Skjæreblokk-spesialolje (250 ml) best.nr. 1.235.997.403

Adresser til kundeservice se side 76.

6 Feilretting

Papirtilstopping

Du har ført inn for mye papir på en gang.

Merk Ikke kjør skjæreapparatet vek- selvis fremover - bakover (▲ - ▼). Dette kan skade makuleringsmaskinen.

• Trykk på vippebryteren ▼.
  ▶ Papiret skyves ut.
  • Halver papirbunken.
  • Trykk på vippebryteren ▲.
  • Før inn arkene etter hverandre.

Beholderen for makuleringsmasse full

Merk Tøm den fulle beholderen for makuleringsmasse omgående, feilfunksjoner på skjæreapparatet kan oppstå ved gjentatt etterpressing.

• Slå på skjæreapparatet i ca. 2 s. ved å bruke start-stopp-automatikken.
• Slå av makuleringsmaskinen. Trykk på vippebryteren for å gjøre dette ▼.
  • Ta av skjærehodet.
• Tøm beholderen for makuleringsmasse.
• Sett på skjærehodet igjen.

Ved andre feil må du kontrollere om skjærehodet er satt riktig på beholderen for makuleringsmasse før du kontakter vår kundeservice. Hvis motoren ble overbelastet, må du la makuleringsmaskinen kjøle seg ned i ca.15 – 20 min.før du slår den på nytt.

7 Renhold og stell

ADVARSEL

Farlig nettspenning!

Slå av makuleringsmaskinen og tekk ut nettstøpselet.

Rengjøring må bare utføres med en myk klut og en mild såpeløsning. Samtidig må det ikke komme vann i apparatet.

Olje skjæreapparatet hvis skjæreeffekten blir redusert, ved støyutvikling eller hver gang makule-ringsbeholderen tømmes

(bare ved partikkelskjæring):

• Sprøyt skjæreblokk-spesialolje gjennom papirinnmatingsåpningen i hele sin bredde på skjæreakslene.
• Aktiver start-stopp-automatikken og la skjæreapparatet kjøre frem og tilbake fl ere ganger uten papirforsyning (▲ - ▼).
  ▶ Papirstøv og partikler løsner.

8 Deponering / resirkulering

Gamle elektriske og elektroniske apparater inneholder mange gan- ger materialer som fremdeles er verdifulle, men også skadelige stoffer, som var nødvendige for funksjonen og sikkereheten. Ved

feil deponering eller håndtering kan disse stoffene være helsefarlige eller farlige for miljøet. Gamle apparater må aldri kastes i det vanlige husholdningsavfallet. Følg gjel-dende forskrifter og benytt oppsamlingsste-der for innsamling og gjenvinning av gamle elektriske og elektroniske apparater. Embal-lasjematerialet leveres også inn for miljørik-tig deponering.

9 Tekniske data

Skjæremåte Strimmelskjæring Partikkelskjæring
Skjærestørrelse (mm) 3,9 5,8 4 x 25
Sikkerhetsnivå DIN 32757 – 1 2 2 3
Skjæreeffekt* (blad) DIN A4 70 g/m2802		7 - 85 - 7	10 - 12g/m 9	53 - 4
Arbeidsbredde		225 mm
Skjærehastighet		80 mm/s
Tilkobling		230 V, 50 Hz
Effekt ved maks. antall ark		120 W
Driftsmåte		Korttids drift
Driftstid		2 min
Hviletid		15 min
Krav til omgivelsene under drift:Temperaturrelativ luftfuktighetHøyde over havet		-10°C til +40°Cmaks. 90%, ikke kondenserendemaks. 2.000 m
Dimensjoner B x D x H (mm)		305 x 200 x 410
Vekt		3,8 kg
Oppsamlingsbeholderens volum		17 l
Støytopp (tomgang)		61 dB (A)

* Antall ark (DIN A4, 70 g/m² hhv. 80 g/m²) i tilførselen som skjæres i én omgang. Den angitte ytelsen er fastsatt basert på et nytt, oljet skjæreverk og kald motor. Svakere linjespenning eller frekvens kan gi lavere ytelse og økt driftsstøy. Avhengig av papirets struktur og egenskaper og type innmating, kan arkytelsen avvike. Ytelsesdata for 80 g/m² er beregnede verdier.

EU-samsvarserklæring

Produsenten HSM GmbH + Co. KG, Australia 1 - 9, D-88699 Frickingen erklærer med dette at følgende maskin Makuleringsmaskin HSM Classic 80.2 / Primo 800

på grunnlag av den utforming og konstruksjon den var i da den ble satt i drift av oss, oppfyller grunnleggende krav til sikkerhet og helse i følgende EU-direktiver:

Lavspenningsdirektiv 2006 / 95 / EF EMC-direktiv 2004 / 108 / EF

Anvendte normer og tekniske spesifikasjoner:

• EN 13857:2008
• EN 55014-2:1997 + A1:2001
• EN 61000-3-3:2008
• EN 55014-1:2006
• EN 61000-3-2:2006
• EN 60950-1:2006 +A11:2009
