KÄYTTÖOHJE RDT16001FA ROSENLEW

Turvallisuusohjeet ____ 2
Laitteen kuvaus ____ 3
Käyttöpaneeli ____ 4
Ohjelmat 4
Lisätoiminnot 6
Käyttöönotto 6

Päivittäinen käyttö ____ 8

Hoito ja puhdistus ____ 11

Vianmääritys ____ 11

Tekniset tiedot ____ 13

Ympäristönsuojelu ____ 14

Oikeus muutoksiin pidätetään.

Turvallisuusohjeet

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina laitteen mukana tulevia käyttökertoja varten.

Lasten ja taitamattomien henkilöiden turvallisuus

Varoitus! Tukehtumis-, henkilövamma- tai pysyvän vammautumisen vaara.

• Laitetta ei saa antaa fyysisesti tai aisteiltaan rajoittuneiden tai muulla tavalla taitamattomien tai kokemattomien henkilöiden, ei myöskään lasten, käyttöön. Ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä. Älä anna lasten leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit lasten ulottumattomissa.
• Pidä kaikki pesuaineet lasten ulottumattomissa.
• Pidä lapset ja kotieläimet poissa laitteen luukun luota silloin, kun se on auki.

Asennus

Varoitus! Tämän laitteen saa asentaa vain alan ammattilainen tai pätevä henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Laitetta ei saa asentaa tilaan tai käyttää tilassa, jossa lämpötila on alle 0 °C.
• Noudata koneen mukana toimitettuja ohjeita.
• Varmista, että laite asennetaan turvallisten rakenteiden alapuolelle ja lähelle.

Vesiliitäntä

• Varmista, etteivät vesiletkut vaurioidu.
• Kytke laite vesijohtoverkkoon vain uusia letkuja käyttäen. Älä käytä vanhoja letkuja uudelleen.
• Ennen laitteen liittämistä uusiin putkiin tai putkiin, joita ei ole käytetty pitkään aikaan, anna veden valua, kunnes se on puhdasta.
• Laitteen ensimmäisellä käyttökerralla tulee varmistaa, ettei laitteessa ole vuotoja.

Sähköliitäntä

Varoitus! Tulipalo- ja sähköiskuvaara.

• Laite on kytkettävä maadoitettuun pistorasiaan.
• Varmista, että arvokilven sähkötiedot vastaavat kotitalouden sähköverkon arvoja. Ota muussa tapauksessa yhteyttä sähköasentajaan.
• Kytke pistoke maadoitettuun pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, ettei pistoke ja virtajohto vaurioidu. Ota yhteyttä huoltoliikkeeseen tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

Käyttö

• Laite on tarkoitettu käytettäväksi normaalissa yksityisessä kotitaloudessa tai vastaavassa käytössä, kuten:
  – henkilöstön kodinomainen keittiöympäristö liikkeissä, toimistoissa ja muissa työympäristöissä – kodinomainen käyttö maatilalla

– hotellien, motellien ja muiden majatalojen asiakkaiden kodinomainen käyttöympäristö
- kodinomainen Bed and Breakfast -ympäristö.

Varoitus! Henkilövahingon vaara.

• Älä muuta laitteen teknisiä ominaisuuksia.
• Aseta veitset ja teräväpäiset ruokailuvälineet ruokailuvälinekoriin teräpuoli alaspäin tai vaakasuoraan asentoon.
• Älä pidä laitteen luukkua auki ilman valvontaa, jotta siihen ei kompastuta.
• Älä istu tai seiso avoimen luukun päällä.
• Konetiskiaineet ovat vaarallisia. Lue konetiskiaineen pakkauksen turvallisuusohjeet.
• Älä juo laitteessa olevaa vettä tai leiki sillä.
• Älä poista astioita laitteesta, ennen kuin ohjelma on päättynyt. Astioissa voi olla pesuainejäämiä.

Varoitus! Sähköiskun, tulipalon tai palovammojen vaara.

- Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä.

• Älä suihkuta vettä tai käytä höyryä laitteen puhdistamiseen.
• Laitteesta voi tulla kuumaa höyryä, jos luukku avataan ohjelman ollessa käynnissä.

Hävittäminen

Varoitus! Tällöin on olemassa henkilövahinko- tai tukehtumisvaara.

• Irrota pistoke pistorasiasta.
• Leikkaa virtajohto irti ja hävitä se.
• Poista luukun lukitus, jotta lapset ja eläimet eivät lukkiudu laitteen sisälle.

Asiakaspalvelu ja huolto

Ota yhteyttä huoltoon laitteen korjaamiseksi. Suosittelemme vain alkuperäisten varaosien käyttöä.

Kun otat yhteyttä huoltoon, pidä seuraavat tyyppikilves- sä olevat tiedot saatavilla.

Malli: ....

Tuotenumero: ....

Sarjanumero: ....

Laitteen kuvaus

1 Alempi suihkuvarsi
2 Sihdit
3 Arvokilpi
4 Huuhtelukirkastelokero
5 Pesuainelokero
6 Suolasäiliö
7 Vedenkovuuden säädin
8 Ylempi suihkuvarsi
9 Yläkori

1 Virtapainike
2 Näyttö
3 Ohjelmapainike (ylös)
4 Ohjelmapainike (alas)

5 Puolitäyttöpainike
6 Ajastimen painike
7 Merkkivalot
8 Toimintopainikkeet

Merkkivalot Kuvaus
$	Suolan merkkivalo. Tämä merkkivalo on sammunut, kun ohjelma on toiminnassa.
	Huuhtelukirkasteen merkkivalo. Tämä merkkivalo on sammunut, kun ohjelma on toiminnassa.
→|	Ohjelma loppu -merkkivalo.

Ohjelmat

Ohjelma LikaisuusastePestävät astiat		Ohjelman vaiheet Lisätoiminnot
1Rinse and Hold1)	Kaikki Esipesu
2Intensive	Erittäin likaiset astiatRuokailuastiat, ruokailuvälineet, kattilat ja pannut	EsipesuVarsinainen pesu 70 °CHuuhtelutKuivaus	Puolitäyttö
3AUTOMATIC2)	KaikkiRuokailuastiat, ruokailuvälineet, kattilat ja pannut	EsipesuVarsinainen pesu 45 °C tai 70 °CHuuhtelutKuivaus
4Quick A30 Min3)	Tuore likaRuokailuastiat ja ruokailuvälineet	Varsinainen pesu 60 °CHuuhtelu
Ohjelma Likaisuusaste		Ohjelman vaiheet Lisätoiminnot
	Pestävät astiat
5Economy4)	Normaalilikaiset astiatRuokailuastiat ja ruokailuvälineet	EsipesuVarsinainen pesu 50 °CHuuhtelutKuivaus	Puolitäyttö
6Delicate	Normaalilikaiset tai vähänlikaiset astiatArat ruokailuastiat ja lasit	Varsinainen pesu 45 °CHuuhtelutKuivaus
7Plate warmer5)	Huuhtelu 70 °C

1) Käytä tätä ohjelmaa astioiden nopeaan huuhteluun. Tämä estää ruokajäämien kiinnittymisen astioihin ja epämiellyttävien hajujen muodostumisen koneeseen.

Älä käytä pesuainetta tämän ohjelman aikana.

2) Laite tunnistaa likaisuusasteen ja korissa olevien välineiden määrän. Se säätää automaattisesti lämpötilan ja veden määrän, energiankulutuksen ja ohjelman keston.

3) Tämän ohjelman avulla voit pestä astiat, joissa on tuoretta likaa. Se tarjoaa hyvät pesutulokset lyhyessä ajassa.

4) Tämä on testilaitoksien standardiohjelma. Tämä ohjelma pesee normaalilikaiset astiat ja ruokailuvälineet tehokkaimmailla veden- ja energiankulutuksella. Katso testitiedot toimitetusta esitteestä.

5) Tämä ohjelma lämmittää astiat ennen käyttöä ja poistaa pölyn astioista, joita ei ole käytetty pitkään aikaan.

Älä käytä pesuainetta tämän ohjelman aikana.

Kulutusarvot

Ohjelma^1)	Kestoaika (min)	Energiankulutus (kWh) Vesi (l)
1Rinse and Hold	12 0,1 4
2Intensive	80-90 1,6-1,8 22-24
3AUTOMATIC A3	90-140 1,1-1,8 12-23
4Quick A30 Min	30 0,9 9
5Economy	155-165 1,0-1,1 13-15
6Delicate	60-70 0,8-0,9 14-15
7Plate warmer	30 0,8 4

1)
Ohjelman kesto ja kulutusarvot voivat vaihdella veden paineen ja lämpötilan, energiansyötön, lisätoimintojen ja astioiden määrän mukaisesti.

Puolitäyttö

Ota toiminto käyttöön tai poista se käytöstä ennen ohjelman käynnistämistä. Tätä toimintoa ei voi ottaa käyttöön tai poistaa käytöstä ohjelman ollessa käynnissä.

Aseta tämä toiminto, kun haluat pestä pienen määrän astioita ja keittoastioita. Toiminto lyhentää ohjelman kestoa ja pienentää energian- ja vedenkulutusta. Täytä ylä- ja alakori ja vähennä konetiskiaineen määrää.

Äänimerkit

Äänimerkit kuuluvat seuraavissa tapauksissa:

• ohjelma on päättynyt
• vedenpehmentimen tasoa säädetään elektronisesti
• laitteessa on toimintahäiriö.

i Tehdasasetus: päällä. Äänimerkit voidaan poistaa käytöstä.

Äänimerkkien poistaminen käytöstä

1. Kytke laite toimintaan painamalla virtapainiketta.

Käyttöönotto

1. Varmista, että vedenpehmentimen taso vastaa alueesi veden kovuutta. Säädä vedenpehmentimen tasoa tarvittaessa. Kysy veden kovuus paikalliselta vesilaitokselta.
2. Täytä suolasäiliö.
3. Täytä huuhtelukirkastelokero.
4. Avaa vesihana.
5. Koneen sisällä voi olla valmistusjäämiä. Poista ne käynnistämällä ohjelma. Älä käytä pesuainetta tai täytä koreja.

Jos käytät yhdistelmäpesuainetabletteja, ota käyttöön Multitab-toiminto. Kyseiset tabletit sisältävät pesuainetta, huuhtelukirkastetta ja muita lisääaineita. Varmista, että kyseiset tabletit ovat paikallisen veden-

1. Varmista, että laite on asetustilassa. Katso kohta "PESUOHJELMAN ASETTAMINEN JA KÄYNNISTÄMINEN".
2. Paina ja pidä alhaalla toimintopainikkeita (B) ja (C) samanaikaisesti, kunnes toimintopainikkeiden (A), (B) ja (C) merkkivalot vilkkuvat.
3. Paina toimintopainiketta (C).

- Toimintopainikkeiden (A) ja (B) merkkivalot sammuvat.

- Toimintopainikkeen (C) merkkivalo vilkkuu edelleen.

- Näytössä näkyy äänimerkkien asetus.

16	Päällä
06	Pois

1. Muuta asetusta toimintopainikkeella (C).
2. Kytke laite pois toiminnasta vahvistaaksesi asetukset.

kovuuden mukaiset. Noudata tuotepakkauksissa olevia ohjeita.

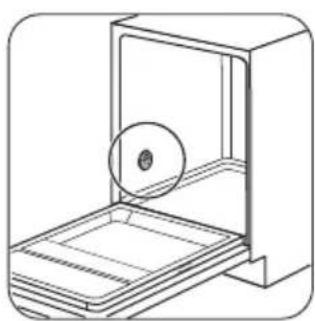

Vedenpehmentimen säätäminen

Kovassa vedessä on mineraaleja, jotka voivat vahingoittaa laitetta ja aiheuttaa huonoja pesutuloksia. Vedenpehmennin neutralisoi kyseiset mineraalit. Astianpesukonesuola pitää vedenpehmentimen puhtaanä ja hyväkuntoisena. Katso taulukosta oikea vedenpehmentimen taso. Se takaa, että vedenpehmennin käyttää oikeaa astianpesukonesuolamäärää ja vesimäärää.

i Vedenpehmannin on asetettava sekä manuaalisesti että elektronisesti.

Vedenkovuus				Vedenpehmentimen säätäminen
Saksalaiset asteet (°dH)	Ranskalaiset asteet (°fH)	mmol/l Clarke	asteet	Manuaalinen Elektro- ninen
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2^1)	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2^1)	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2^1)	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2^1)	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2^1)	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2^1)	5^1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4 < 7	< 0,7 < 5			1^2)	1^2)

1) Tehdasasetus.
2) Älä käytä suolaa tällä tasolla.

Manuaalinen asetus

2
Käännä vedenkovuuden säädin asentoon 1 tai 2.

Elektroninen säätö

1. Kytke laite toimintaan painamalla virtapainiketta.
2. Varmista, että laite on asetustilassa. Katso kohta "PESUOHJELMAN ASETTAMINEN JA KÄYNNISTÄMINEN".
3. Paina ja pidä alhaalla toimintopainikkeita (B) ja (C) samanaikaisesti, kunnes toimintopainikkeiden (A), (B) ja (C) merkkivalot vilkkuvat.

4. Paina toimintopainiketta (A).

5. Toimintopainikkeiden (B) ja (C) merkkivalot sammuvat.

6. Toimintopainikkeen (A) merkkivalo vilkkuu edelleen.
7. Äänimerkit kuuluvat. Esimerkki: viisi jaksoittaista merkkiääntä = taso 5.

8. Näytössä näkyy vedenpehmentimen asetus. Esimerkki: S L = taso 5.

9. Muuta asetusta painamalla toimintopainiketta (A) toistuvasti.

10. Kytke laite pois toiminnasta vahvistaaksesi asetukset.

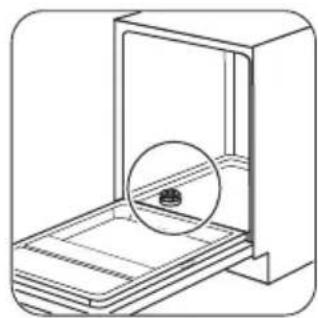

Suolasäiliön täyttäminen

Huomio Käytä ainoastaan astianpesukoneiden suolaa. Muut tuotteet voivat vahingoittaa laitetta.

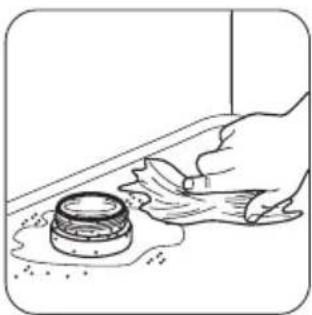

Vettä ja suolaa voi tulla ulos suolasäiliöstä, kun täytät sen. Korroosion vaara. Estä korroosio käynnistämällä ohjelma suolasäiliön täyttämisen jälkeen.

Kaada suolasäiliöön 1 litra vettä (vain ensimmäisellä käyttökerralla).

Huuhtelukirkastelokeron täyttäminen

Huomio Käytä ainoastaan astianpesukoneille tarkoitettuja huuhtelukirkasteita. Muut tuotteet voivat vahingoittaa laitetta.

Päivittäinen käyttö

1. Avaa vesihana.

2. Kytke laite toimintaan painamalla virtapainiketta. Varmista, että laite on asetustilassa. Katso kohta "PESUOHJELMAN ASETTAMINEN JA KÄYNNISTÄMINEN".

3. Jos suolan merkkivalo palaa, täytä suolasäiliö.

4. Jos huuhtelukirkasteen merkkivalo palaa, täytä huuhtelukirkastelokero.

Huuhtelukirkaste auttaa viimeisen huuhteluvaiheen aikana kuivaamaan astiat ilman raitoja ja läikkiä.

Säädä annosteltua huuhtelukirkasteen määrää kääntämällä valitsin asetuksen 1 (alhaisin määrä) ja asetuksen 4 (suurin määrä) välille.

1. Täytä korit.
2. Lisää konetiskiaine.
3. Aseta ja käynnistä astioiden tyypille ja likaisuusasteelle sopiva pesuohjelma.

Korien täyttäminen

Katso esimerkkejä korien täytöstä laitteen mukana toimitetusta esitteestä.

• Käytä laitetta vain konepesua kestävien astioiden pesemiseen.
• Älä aseta laitteeseen puu-, sarviaines-, alumiini-, tina- ja kupariastioita.
• Älä aseta astianpesukoneeseen esineitä, jotka imevät vettä (sienet, erilaiset kankaat).
• Poista ruokajäämät astioista.
• Pehmennä astioihin palaneet ruokajäämät.
  • Aseta kupit, lasit, padat yms. alassuin.
• Varmista, etteivät ruokailuvälineet ja astiat tartu kiinni toisiinsa. Laita lusikoiden joukkoon muita ruokailuvälineitä, jotta lusikat eivät tartu toisiinsa.
  • Tarkista, että lasit eivät kosketa toisiaan
• Aseta pienet esineet ruokailuvälinekoriin.
• Laita kevyet astiat yläkoriin. Tarkista, että astiat eivät pääse liikkumaan.
• Tarkista ennen ohjelman käynnistämistä, että suihkuvarret pyörivät esteettä.

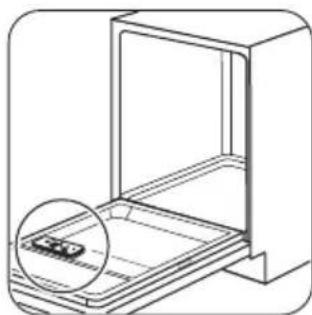

Pesuaineen käyttäminen

Huomio Käytä ainoastaan astianpesukoneeseen tarkoitettuja pesuaineita.

Älä aseta koneeseen liikaa konetiskiainetta. Lue konetiskiaineen pakkauksen ohjeet.

Jos ohjelmassa on esipesuvaihe, laita pieni määrä konetiskiainetta pesuai-nelokeroon (B).

4

i Pesuainetabletit eivät liukene kokonaan lyhyissä ohjelmissa ja pesuainejäämiä voi jäädä astioihin. Suosittelemme pesuainetablettien käyttämistä pitkissä ohjelmissa.

Yhdistelmäpesutabletit

Kyseiset tabletit sisältävät pesuainetta, huuhtelukirkas-tetta ja muita lisääaineita. Varmista, että kyseiset tabletit ovat paikallisen vedenkovuuden mukaiset. Noudata tuotepakkauksissa olevia ohjeita.

Jos käytät suolaa ja huuhtelukirkastetta sisältäviä pesu- tabletteja, älä täytä suolasäiliötä ja huuhtelukirkastelo- keroa. Huuhtelukirkasteen merkkivalo syttyy, jos huu- telukirkastelokero on tyhjä.

1. Aseta vedenpehmennin alhaisimpaan asetukseen.
2. Aseta huuhtelukirkasteen säätö alhaisimpaan asentoon.

Jos yhdistelmätablettien käyttö lopetetaan, suorita seuraavat toimenpiteet ennen kuin aloitat käyttämään konetiskiainetta, huuhtelukirkastetta ja astianpesukoneen suolaa erikseen:

1. Kytke laite toimintaan painamalla virtapainiketta.

2. Aseta vedenpehmennin korkeimpaan asetukseen.

3. Varmista, että suolasäiliö ja huuhtelukirkastelokero on täytetty täyteen.
4. Käynnistä lyhin ohjelma huuhteluvaiheella, älä käytä pesuainetta ja anna koneen käydä ilman astioita.
5. Säädä vedenpehmennin alueesi veden kovuuden mukaan.
6. Säädä huuhtelukirkasteen määrä.

Pesuohjelman valitseminen ja käynnistäminen

Asetustila

Laitteen on oltava asetustilassa tiettyjen toimenpiteiden aikana.

Laite on asetustilassa, kun toimintaan kytkemisen jälkeen:

• Näytössä näkyy kaksi vaakasuuntaista tilapalkkia.
• Ohjelmapainikkeiden merkkivalot syttyvät.
  Jos käyttöpaneelissa näkyy muita tiloja, paina ja pidä alhaalla toimintopainikkeita (B) ja (C) samanaikaisesti, kunnes laite on asetustilassa.

Ohjelman käynnistäminen ilman ajastusta

1. Avaa vesihana.
2. Kytke laite toimintaan painamalla virtapainiketta.
3. Varmista, että laite on asetustilassa.
4. Valitse ohjelma. Ohjelman vastaava numero vilkkuu näytössä.
5. Sulje laitteen luukku. Ohjelma käynnistyy.

- Jos avaat luukun, näytössä näkyy ohjelman kesto ja se vähenee 1 minuutin portain.

Ohjelman käynnistäminen ajastuksella

1. Valitse ohjelma.
2. Paina ajastuspainiketta toistuvasti, kunnes näytössä näkyy haluamasi ajastusaika (1 - 19 tuntia).

- Ajastimen aika vilkkuu näytössä.

- Ajastuksen merkkivalo palaa.

1. Sulje laitteen luukku. Ajanlaskenta käynnistyy.

- Jos avaat luukun, näytössä näkyy ajastimen ajanlaskenta, joka vähenee 1 minuutin portain.

- Kun asetettu aika on kulunut loppuun, ohjelma käynnistyy.

Luukun avaaminen laitteen ollessa toiminnassa

Jos avaat luukun, laite pysähtyy. Kun suljet luukun uudelleen, laite käynnistyy uudelleen keskeytyskohdasta.

Ajastuksen peruuttaminen

Paina toimintopainikkeita (B) ja (C), kunnes:

• Ajastustoiminnon merkkivalo sammuu.
• Näytössä näkyy kaksi vaakasuuntaista tilapalkkia.
• Ohjelmapainikkeiden merkkivalot syttyvät.

i Kun peruutat ajastimen, laite siirtyy takaisin asetustilaan. Ohjelma on asetettava uudelleen.

Ohjelman peruuttaminen

Paina toimintopainikkeita (B) ja (C), kunnes:

• Näytössä näkyy kaksi vaakasuuntaista tilapalkkia.
• Ohjelmapainikkeiden merkkivalot syttyvät.

i Varmista, että pesuainelokerossa on konetiskiainetta ennen uuden ohjelman käynnistämistä.

Ohjelman päättyessä

Kun ohjelma päättyy, laitteesta kuuluu jaksottainen ää- nimerkki.

1. Avaa laitteen luukku.
2. Näytössä näkyy 0.
3. Kytke laite pois toiminnasta painamalla virtapainiketta.
4. Sulje vesihana.

- Jos laitetta ei kytketä pois päältä kolmen minuutin kuluessa ohjelman päättymisestä:

- Kaikki merkkivalot sammuvat.

– Näytössä näkyy yksi vaakasuuntainen tilapalkki.

- Tämä vähentää energiankulutusta.

Näyttö kytkeytyy päälle ja merkkivalot syttyvät uudelleen, kun painat jotain painiketta (ei virta-painiketta).

• Pidä laitteen luukkua auki joitakin minuutteja saavuttaaksesi paremmat kuivaustulokset.
• Anna astioiden jäähtyä, ennen kuin tyhjennät ne koneesta. Kuumat astiat särkyvät helposti.
• Tyhjennä ensin alakori ja vasta sen jälkeen yläkori.

i Laitteen reunoilla ja luukussa voi olla vettä. Ruostumaton teräs jäähtyy nopeammin kuin astiat.

Varoitus!

Ennen kuin aloitat hoitoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta.

Likaiset sihdit ja tukkiutuneet suihkuvarret heiken- tävät pesutuloksia.

Tarkista sihdit säännöllisin välein ja puhdista ne tarvittaessa.

Sihtien puhdistaminen

Poista sihdit (B) ja (C) kääntämällä kahvaa vastapäivään ja irrottamalla ne. Vedä sihti (B) ja (C) irti. Pese sihdit vedellä.

Irrota suodatin (A). Pese sihti vedellä.

Vianmääritys

Laite ei käynnisty tai se pysähtyy kesken pesuohjelman.

Yritä etsiä ratkaisu ongelmaan (katso taulukko). Ota yhteys valtuutettuun huoltoliikkeeseen, jos ongelma toistuu.

Joidenkin ongelmien kohdalla näytössä näkyy hälytyskoodi:

5

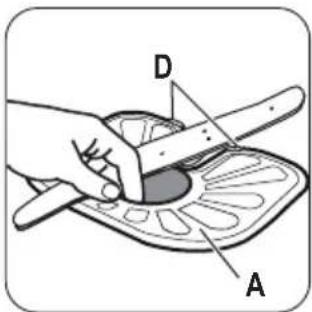

Aseta sihti (A) alkuperäiseen asentoonsa. Varmista, että se kiinnittyy oikein kahden ohjaimen (D) alle.

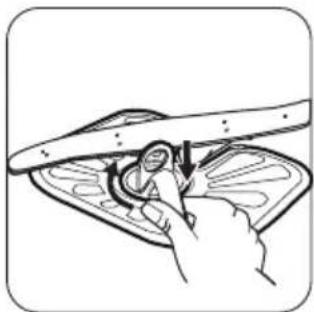

Kokoa sihdit (B) ja (C). Aseta ne paikoilleen sihtiin (A). Käännä kahvaa myötäpäivään, kunnes se lukittuu paikoilleen.

Sihtien virheellisen asento voi aiheuttaa heikkoja pesutuloksia ja vaurioittaa laitetta.

Suihkuvarsien puhdistaminen

Älä irrota suihkuvarsia.

Jos suihkuvarsien reiät ovat tukkeutuneet, poista lika ohutpäisellä esineellä.

Ulkopintojen puhdistaminen

Puhdista laite kostealla pehmeällä liinalla.

Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja tai liuottimia.

• ,10 - Astianpesukoneeseen ei tule vettä.

• ,20 - Koneeseen jää vettä.

• ,30 - Vesivahinkosuojaus on käytössä.

Varoitus! Kytke laite pois toiminnasta ennen tarkistusten suorittamista.

Ongelma Mahdollinen syy Mahdollinen ratkaisu
Pesuohjelma ei käynnisty. Pistoketta ei ole kiinnitetty pistorasi- aan.		Kytke pistoke pistorasiaan.
Laitteen luukku on auki. Sulje laitteen luukku.
Sulaketaulun sulake on palanut. Vaihda sulake.
Ajastin on asetettu. Peruuta ajastin tai odota, kunnes ajan-		laskenta on kulunut umpeen.
Laitteeseen ei tule vettä. Vesihana on kiinni. Avaa vesihana.
	Vedenpaine on liian matala.	Ota yhteyttä paikalliseen vesilaitok- seen.
Vesihana on tukossa tai kalkkeutunut. Puhdista vesihana.
Vedenottoletkun sihti on tukossa. Puhdista sihti.
Vedenottoletku on kiertynyt tai taittu- nut.		Tarkista, että letku on asetettu oikein paikalleen.
Vesivahinkosuojaus on käytössä. Lait- teessa on vesivuotoja.		Sulje vesihana ja ota yhteyttä huoltoliik- keeseen.
Koneeseen jää vettä.	Altaan poistoviemäri on tukossa.	Puhdista altaan poistoviemäri.
Vedentyhjennysletku on kiertynyt tai taittunut.		Tarkista, että letku on asetettu oikein paikalleen.

Kytke virta laitteeseen tarkastusten jälkeen. Ohjelma jatkuu keskeytyskohdasta.

Jos ongelma toistuu, ota yhteys huoltoliikkeeseen.

Jos näytössä näkyy muita hälytyskoodeja, ota yhteyttä huoltoon.

Pesu- ja kuivaustulokset eivät ole tyydyttävät.

Ongelma	Mahdollinen syy	Mahdollinen ratkaisu
Astiat eivät ole puhtaita.	Sihdit ovat tukkiutuneet.	Puhdista sihdit.
	Sihdit on koottu tai asennettu virheelli- sesti.	Varmista, että sihdit ovat koottu ja asen- nettu oikein.
	Suihkuvarret ovat tukkiutuneet.	Poista jäljelle jäänyt lika ohutpäisellä esineellä.
	Ohjelma ei sovi astioiden tyypille ja li- kaisuusasteelle.	Varmista, että ohjelma sopii astioiden tyypille ja likaisuusasteelle.
	Koreihin virheellisesti asetetut astiat. Vesi ei pessyt kaikkia astioita.	Varmista, että astiat on asetettu oikein koreihin ja että vesi pääsee helposti kaikkiin astioihin.
	Suihkuvarret eivät voineet pyöriä va- paasti.	Varmista, että astiat on asetettu oikein koreihin ja etteivät ne estä suihkuvar- sien liikettä.
Ongelma Mahdollinen syy Mahdollinen ratkaisu
Konetiskiainetta on käytetty liian vähän.		Varmista, että lisäät oikean määrän ko-netiskiainetta pesuainelokeroon ennen ohjelman käynnistämistä.
Pesuainelokeroon ei ole asetettu ko-netiskiainetta.		Varmista, että lisäät konetiskiainetta pesuainelokeroon ennen ohjelman käyn-nistämistä.
Astioissa on kalkkijäämiä.	Suolasäiliö on tyhjä.	Varmista, että suolasäiliössä on astian-pesukoneen suolaa.
Vedenpehmentimelle asetettu taso on virheellinen.		Varmista, että vedenpehmentimen taso vastaa alueesi veden kovuutta.
Suolasäiliön kansi on löysä. Kiristä kansi.
Laseissa ja muissa astioissa on vaaleita raitoja, läiskiä tai sinertävä pinta.	Huuhtelukirkastetta on annosteltu lii-kaa.	Vähennä huuhtelukirkasteen määrää.
Konetiskiainetta on käytetty liian pal-jon.		Varmista, että lisäät oikean määrän ko-netiskiainetta pesuainelokeroon ennen ohjelman käynnistämistä.
Laseissa ja muissa astioissa on kuivuneita vesipisaroita.	Huuhtelukirkastetta on annosteltu liian vähän.	Lisää huuhtelukirkasteen määrää.
Syynä voi olla käytetyn pesuaineen laatu.		Kokeile erimerkkistä konetiskiainetta.
Astiat ovat märkiä. • Ohjelmassa ei ole kuivausvaihetta.• Ohjelmassa oli alhaisen lämpötilan kuivausvaihe.		Pidä luukkua auki joitakin minuutteja saavuttaaksesi parhaat kuivaustulokset.
Astiat ovat märkiä ja him-meitä.	Huuhtelukirkastelokero on tyhjä. Varmista, että huuhtelukirkastelokeros-sa on huuhtelukirkastetta.
Syynä voi olla käytetyn huuhtelukirkas-teen laatu.		Kokeile erimerkkistä huuhtelukirkastetta.

Tekniset tiedot

Mitat Leveys / Korkeus / Syvyys (mm) 596 / 818-898 / 555
Sähköliitäntä Katso arvokilven tiedot.
Jännite 220-240 V
Taajuus	50 Hz
Vedenpaine	Min. / maks. (bar / MPa)	(0,5 / 0,05 ) / (8 / 0,8 )
Vesiliitäntä 1)	Kylmä tai kuuma vesi2)	maks. 60 °C

Kapasiteetti Astiaston koko (henkilöluku) 12

1) Liitä vedenottoletku hanaan, jossa on 3/4 tuuman kierteitys.
2) Jos vesi kuumennetaan vaihtoehtoisen, ympäristöystävällisemmän energian avulla (esim. aurinkopaneelit, tuulivoima), käytä kuumaa vettä energiankulutuksen vähentämiseksi.

Ympäristönsuojelu

Tuotteeseen tai sen pakkaukseen merkitty symboli osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä.

Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

- Hävitä pakkausmateriaalit oikeaoppisella tavalla. Kierratä materiaalit, jotka on merkitty merkillä

Innehåll
