KÄYTTÖOHJE RW3531 ROSENLEW

Turvallisuusohjeet ____ 2
Käyttöpaneeli ____ 3
Pesuohjelmat ____ 4
Käyttöönotto 5
Vedenpehmentimen asettaminen ____ 5
Astianpesukoneen erikoissuolan käyttö ____ 6
Huuhtelukirkasteen käyttö ____ 7
Ruokailuvälineiden ja astioiden järjestäminen koneeseen 8
Konetiskiaineen käyttö ____ 9

Pesuohjelman valitseminen ja käynnistäminen ____ 10
Hoito ja puhdistus ____ 11
Käyttöhäiriöt 11
Tekniset tiedot 13
Ympäristönsuojelu ____ 13
Asennus 14
Vesiliitäntä 15
Sähköliitäntä 15

Oikeus muutoksiin pidätetään

Turvallisuusohjeet

Lue tämä käyttöohje huolellisesti ennen laitteen asentamista ja käyttöä, jotta osaat käyttää sitä turvallisesti ja oikein. Pidä käyttöohjeet aina laitteen mukana esimerkiksi muuton yhteydessä tai jos myyt laitteen toiselle. Käyttäjien tulee hallita täydellisesti laitteen käyttö ja tuntea sen turvallisuusominaisuudet.

Käyttötarkoitus

• Laite on tarkoitettu ainoastaan kotitalouskäyttöön.
• Pese astianpesukoneessa vain konepesuun sovel-tuvia kotitalousastioita.
• Älä laita astianpesukoneeseen liuotinaineita. Räjähdysvaara!
• Laita veitset ja muut teräväkärkiset esineet ruokailuvälinekoriin kärki alaspäin tai yläkoriin vaakasuoraaan asentoon.
• Käytä ainoastaan astianpesukoneeseen soveltuvia tuotteita (konetiskiaine, vedenpehmennyssuola ja huuhtelukirkaste).
• Jos avaat astianpesukoneen luukun pesuohjelman aikana, koneen sisältä voi tulla kuumaa höyryä. Palovammojen vaara!
• Älä ota astioita koneesta ennen pesuohjelman päät- tymistä.
• Kun pesuohjelma on päättynyt, katkaise virta ja sulje vesihana.
• Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike. Käytä vain alkuperäisiä varaosia.
• Älä yritä korjata laitetta itse välttääksesi vahingot ja laitteen vaurioitumisen. Ota yhteys valtuutettuun huoltoliikkeeseen.

Yleiset turvallisuusohjeet

• Laite ei ole tarkoitettu fyysisesti tai aisteiltaan rajoittuneiden tai muulla tavalla taitamattomien tai kokemattomien henkilöiden (ei myöskään lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.
• Noudata konetiskiaineen pakkaukseen merkittyjä turvallisuusohjeita välttääksesi aiheuttamasta vahinkoa silmille tai suun ja nielun limakalvoille.
• Älä juo astianpesukoneessa olevaa vettä. Koneen sisällä voi olla konetiskiaineen jäämiä.
• Sulje luukku aina, jotta kukaan ei vahingossa kom-pastu siihen.
• Älä istu tai seiso avoimen luukun päällä.

Lasten turvallisuus

• Tämä laite on tarkoitettu aikuisten käyttöön. Pikku-lapsia on valvottava, eikä heidän pidä antaa leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voivat aiheuttaa tukehtumisvaaran.
• Säilytä kaikki pesuaineet turvallisessa paikassa. Älä anna lasten koskea pesuaineisiin.
• Pidä lapset poissa astianpesukoneen luota silloin, kun sen luukku on auki.

Asennus

• Tarkista, ettei laite ole vaurioitunut kuljetuksessa. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ota tarvittaessa yhteys jälleenmyyjään.

• Poista kaikki pakkausmateriaalit ennen laitteen käyttöä.

• Sähköliitäntä on annettava ammattitaitoisen sähköasentajan tehtäväksi.

• Vesijohtoverkkoliitäntä on annettava ammattitaitoisen putkiasentajan tehtäväksi.
• Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on kielletty. Ne voivat aiheuttaa henkilövahinkoja ja laitteen vaurioitumisen.
• Älä käytä laitetta, jos:
• virtajohto tai vesiletkut ovat vaurioituneet,

– käyttöpaneeli, kansitaso tai jalustaosa on vauri-oitunut siten, että laitteen sisäosa on näkyvissä. Ota yhteys valtuutettuun huoltoliikkeeseen.
- Älä poraa reikiä astianpesukoneen sivupaneeliin. Poraaminen voi vaurioittaa hydraulikka- ja sähköosia.

Varoitus! Noudata tarkasti sähkö- ja vesiliitäntää koskevia ohjeita.

Käyttöpaneeli

1 Ohjelmanvalitsin
2 Käynnistä/Peruuta-painike / (Peruuta)
3 Ajastimen painike
4 Merkkivalot
5 On/Off-merkkivalo (virta päällä/pois päältä)

	Merkkivalot
→I	Merkkivalo syttyy, kun pesuohjelma on päättynyt. Lisätoimin-not:Vedenpehmentimen taso.Toimintahäiriön hälytys.
§1)	Merkkivalo syttyy, kun suolaa on lisättävä. Katso kappale As-tianpesukoneen suolan käyttö.Suolan merkkivalo voi palaa muutaman tunnin ajan, mutta se ei vaikuta laitteen toimintaan.

1) Merkkivalo ei pala pesuohjelman aikana.

Ajastimen painike

Ajastimen painikkeella voit asettaa ohjelman käynnistymään myöhempänä ajankohtana kolmen tunnin vä-

lein. Katso kappale Pesuohjelman asettaminen ja käynnistäminen.

Ohjelmanvalitsin ja On/Off-merkkivalo

- Pesuohjelma asetetaan kääntämällä ohjelmanvalitsinta myötä- tai vastapäivään. Ohjelmanvalitsimen osoittimen tulee olla jonkin käyttöpaneeliin merkityn ohjelman kohdalla.

- On/Off-merkkivalo syttyy (asento ON).

- Laite kytketään pois toiminnasta kääntämällä ohjelmanvalitsinta, kunnes osoitin on On/Off-merkkivalon kohdalla.

- On/Off-merkkivalo sammuu (asento OFF).

Pesuohjelmat

Pesuohjelmat

Ohjelma	Likaisuusaste	Pestävät astiat	Ohjelman kuvaus
[3c85]	Erittäin likaiset astiat	Ruokailuastiat, ruokailuvälineet, kattilat ja pannut	EsihuuhteluPesu enintään 70 °C2 välihuuhteluaLoppuhuuhteluKuivaus
	Normaalilikaiset astiat	Ruokailuastiat, ruokailuvälineet, kattilat ja pannut	EsihuuhteluPesu enintään 65 °C2 välihuuhteluaLoppuhuuhteluKuivaus
	Normaalilikaiset tai vähän likaiset astiat	Ruokailuastiat ja ruokailuvälineet	Pesu enintään 65 °CLoppuhuuhtelu
	Normaalilikaiset astiat	Ruokailuastiat ja ruokailuvälineet	EsihuuhteluPesu enintään 50 °C1 välihuuhteluLoppuhuuhteluKuivaus
	Mikä tahansa	Vajaa koneellinen (astioita lisätään koneeseen myöhemmin päivän aikana)	1 kylmä huuhtelu (estää ruoantähteiden kui-vumisen kiinni astioihin).Tässä ohjelmassa ei tarvita pesuainetta.

1) Päivittäisten astioiden pesuohjelma, joka soveltuu vajaan koneellisen pesemiseen. Tämä pesuohjelma soveltuu hyvin 4-henkisen perheen aamiais- ja päivällisastioiden pesemiseen.
2) Testilaitoksen testiohjelma. Testitiedot on esitetty erillisessä tiedotteessa.

Kulutusarvot

Ohjelma Ohjelman kesto(minuuttia)		Energiankulutus(kWh)	Veden kulutus(litraa)
	85-95 1,8-2,0 22-25
[GWXB]	105-115 1,5-1,7 23-25
	30 0,9 9
(TKC4)	130-140 1,0-1,2 14-16
	12 0,1 5

Arvot voivat vaihdella veden paineen ja lämpötilan sekä energiansyötön ja astioiden määrän mukaisesti.

Käyttöönotto

Noudata seuraavia ohjeita:

1. Tarkista, että vedenpehmentimen asetus on oikea paikkakuntasi vedenkovuudelle. Aseta vedenpeh- mennin tarvittaessa.
2. Täytä suolasäiliö astianpesukoneen erikoissuolalla.
3. Täytä huuhtelukirkastesäiliö huuhtelukirkasteella.

4. Täytä astiat ja ruokailuvälineet astianpesukoneeseen.

5. Aseta astioiden tyypille ja likaisuusasteelle sopiva pesuohjelma.

6. Annostele pesuainelokeroon oikea määrä konetiskiainetta.
7. Käynnistä pesuohjelma.

Jos käytät yhdistelmäpesuainetabletteja, katso kohta Pesuaineen käyttö.

Vedenpehmentimen asettaminen

Vedenpehmennin poistaa vedestä mineraaleja ja suo-loja. Mineraalit ja suolat voivat vaikuttaa haitallisesti laitteen toimintaan.

Veden kovuus määritetään toisiaan vastaavilla asteikoilla:

• Saksalainen järjestelmä (dH°).
• Ranskalainen järjestelmä (°TH).

• mmol/l (millimoolia/litra - kansainvälinen vedenkovuuden yksikkö).
• Clarke.

Säädä vedenpehmennin paikkakunnan vedenkovuuden mukaisesti. Kysy vedenkovuustiedot tarvittaessa vesilaitokselta.

Vedenkovuus Vedenkovuuden asetus
°dH	°TH	mmol/l	Clarke	manuaalinen	elektroninen
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10<4 <7 <0,7 <5	7 - 18	0,7 - 1,8	5 - 12	11 1)	21 1)

1) Suolaa ei tarvita.

i Vedenpehmennin on asetettava sekä manuaalisesti että elektronisesti.

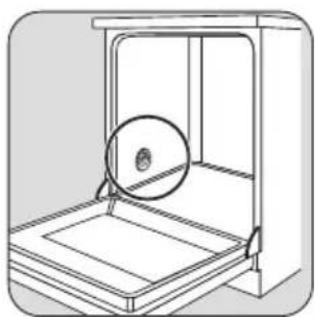

Manuaalinen asetus

Laite on säädetty tehtaalla asetukseen 2.

Käännä kytkin asentoon 1 tai 2.

Elektroninen säätö

Vedenpehmennin on säädetty tehtaalla tasolle 5.

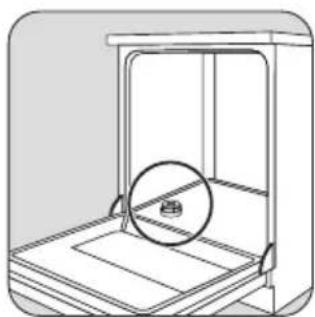

Astianpesukoneen erikoissuolan käyttö

! Huomio Käytä ainoastaan astianpesukoneille tarkoitettua erikoissuolaa. Suola, jota ei ole tarkoitettu astianpesukoneelle, vahingoittaa vedenpehmennintä.

1. Paina Käynnistä/Peruuta-painiketta. Käännä ohjelmanvalitsinta myötäpäivään, kunnes sen osoitin on käyttöpaneeliin merkityn ensimmäisen ohjelman kohdalla.

2. Vapauta Käynnistä/Peruuta-painike, kun On/Off-merkkivalo ja Käynnistä/Peruuta-painikkeen merkkivalo alkavat vilkkua.

- Ohjelman loppu -merkkivalo vilkkuu samanai-kaisesti ilmaisten vedenpehmentimen tason.

Esimerkki:

Valo vilkkuu 5 kertaa, tauko, valo vilkkuu 5 ker-taa, tauko, jne. = taso 5

1. Voit nostaa vedenpehmentimen tasoa yksi taso kerrallaan painamalla Käynnistä/Peruuta-painiketta.

Ohjelman loppu -merkkivalo ilmaisee uuden tason.

1. Tallenna asetus kääntämällä ohjelmanvalitsin Offasentoon (pois päältä).

Kaada säiliöön litra vettä (vettä lisätään vain suolan ensimmäinen täytön yhteydessä).

Huuhtelukirkasteen käyttö

Huomio Käytä ainoastaan astianpesukoneille tarkoitettuja huuhtelukirkasteita.

Huuhtelukirkastesäiliön täyttäminen:

Lisää huuhtelukirkastetta, kun täyttötarpeen il-maisin ( B ) on kirkas.

i Veden vuotaminen säiliöstä suolan täyttämisen aikana on täysin normaalia.
Tarkista, että suolasäiliön ulkopuolelle ei ole valunut yhtään suolaa. Säiliöön jäänyt suola syövyttää säiliön pintoja. Käynnistä pesuohjelma heti suolasäiliön täyttämisen jälkeen. Tällä tavoin estät suolan aiheuttaman syöpymisen.

Jos asetat vedenpehmentimen elektronisesti tasolle 1, suolan merkkivalo ei pala.

! Huomio Älä laita huuhtelukirkastesäiliöön mitään muuta ainetta (esim. astianpesukoneen puhdistusainetta tai nestemäistä pesuainetta). Ne voivat vahingoittaa laitetta.

Huuhtelukirkasteen annostelun säätäminen

Huuhtelukirkasteen annostelu on säädetty tehtaalla asentoon 3. Annostelun pienentäminen tai suurentaminen on neuvottu kohdassa Käyttöongelmat.

Hyödyllisiä neuvoja ja vinkkejä

Huomio Pese astianpesukoneessa vain konepesuun soveltuvia kotitalousastioita.

Älä pese astianpesukoneessa vettä imeviä tuotteita (pesusieniä, puhdistusliinoja jne.).

• Ennen astioiden täyttämistä koneeseen:
• Poista astioista kaikki ruoantähteet.
  – Liota tai pehmennä kiinni palaneet ruoantähteet.

• Astioiden järjestäminen koneeseen:

• Aseta kupit, lasit, padat yms. alassuin,
• jotta vesi ei keräänny astioiden sisään.
  – Astiat ja ruokailuvälineet eivät saa olla sisäkkäin.
  – Astiat ja ruokailuvälineet eivät saa olla päällekkäin.
  – Tarkista, että lasit eivät kosketa toisiaan.
  – Laita pienet esineet ruokailuvälinekoriin.

- Muovi- ja teflonastioihin jää helposti vesipisaroita. Muoviastiat eivät kuivu yhtä hyvin kuin posliini- ja teräsastiat.

- Laita kevyet astiat yläkoriin. Tarkista, että astiat eivät pääse liikkumaan.

! Huomio Tarkista ennen ohjelman käynnistämistä, että suihkuvarret pyörivät esteettä.

Varoitus! Sulje aina luukku täytettyäsi tai tyhjennettyäsi astianpesukoneen. Avoinna oleva luukku voi aiheuttaa vaaratilanteita.

Aseta tarjoiluastiat ja suurikokoiset kannet alakorin reunoille.

2

i Käytä ruokailuvälinekorin erotteluritilää. Jos ruokailuvälineet eivät sovi ritilän reikiin, ota ritilä pois.

Järjestä ruokailuvälineet sillä tavoin, että vesi pääsee kaikille pinnoille.

Pitemmät esineet mahtuvat koriin, kun taivutat kuppitelineet ylös.

i Älä laita lautasia korin etuosan kolmelle ensimmäiselle alueelle. Tarkista, että lautaset ovat kallellaan eteenpäin.

Yläkorin korkeuden säätäminen

Jos laitat alakoriin hyvin suurikokoisia lautasia, nosta yläkori ensin yläasentoon.

! Varoitus! Säädä korkeus ennen kuin täytät yläkorin.

Astioiden suurin sallittu korkeus

Yläkori Alakori

Yläasento 20 cm 31 cm

Ala-asento 24 cm 27 cm

Konetiskiaineen käyttö

Käytä vain astianpesukoneille tarkoitettuja astianpesuaineita (konetiskiainetta, -nestettä tai pesutabletjeja).

Noudata pakkauksen ohjeita:

• Valmistajan suosittelema annostelu.
  • Säilytysohjeet.

Älä käytä liikaa pesuainetta suojellaksesi ympäristöä.

Jos käytät esihuuhtelun sisältävää pesuohjelmaa, laita pesuainetta myös esihuuhtelun pesuainelokeroon ( B).

Yläkorin siirtäminen ylä- tai ala-asentoon:

1. Siirrä kiskojen etuosassa olevat pysäyttimet (A) ulos.
2. Vedä kori ulos.
3. Siirrä kori ylä- tai ala-asentoon.
4. Aseta kiskojen pysäyttimet (A) alkuperäiselle pai-kalleen.

Huomio Jos kori on yläasennossa, älä laita kuppeja kuppitelineisiin.

5

Pesutablettien käyttö

Laita pesutabletit pesuainelokeroon (A).

Pesutabletit sisältävät:

• pesuainetta
• huuhtelukirkastetta
• muita puhdistusaineita.

Pesutablettien käyttöohjeet:

1. Tarkista, että pesutabletit soveltuvat paikkakuntasi vedenkovuuteen. Lue pakkauksen ohjeet.
2. Valitse pienin vedenkovuuden taso ja huuhtelukirkasteen annostelun asetus.

Suolan ja huuhtelukirkasteen säiliöitä ei tarvitse täyttää.

Jos kuivaustulos ei ole tyydyttävä, toimi seuraavasti:

1. Täytä huuhtelukirkastelokero huuhtelukirkasteella.
2. Aseta huuhtelukirkasteen annostelu asentoon 2.

Kun palaat takaisin pesujauheen käyttöön:

1. Täytä suolan ja huuhtelukirkasteen säiliöt.

2. Aseta vedenpehmennin korkeimpaan asetukseen.

3. Pese yksi pesuohjelman ilman astioita.

4. Säädä vedenpehmennin. Katso kappale Vedenpehmentimen asettaminen.
5. Säädä huuhtelukirkasteen annostelu.

Erlaisten pesuainemerkkien liukenemisajoissa on eroja. Jotkin pesutabletit eivät ehdi saavuttaa

täyttä pesutehoaan lyhyen pesuohjelman aikana. Valitse pitkä pesuohjelma käyttäessäsi pesutabletteja, jotta pesuaineen jäämät ehtivät poistua täydellisesti.

Pesuohjelman valitseminen ja käynnistäminen

Pesuohjelman asettaminen ja käynnistäminen:

1. Sulje luukku.
2. Pesuohjelma asetetaan kääntämällä ohjelmanvalitsinta. Katso kappale Pesuohjelmat.

– On/Off-merkkivalo syttyy.

1. Paina Käynnistä/Peruuta-painiketta.

– Pesuohjelma käynnistyy automaattisesti.
– Käynnistä/Peruuta-painikkeen merkkivalo syt- tyy.

i Ohjelmaa ei voi muuttaa pesuohjelman aikana. Peruuta pesuohjelma.

! Varoitus! Älä keskeytä tai peruuta käynnissä olevaa ohjelmaa, ellei se ole ehdottoman välttämätöntä.
! Huomio Avaa luukku varovasti. Sisältä voi tulla kuumaa höyryä.

Pesuohjelman peruuttaminen

- Paina Käynnistä/Peruuta-painiketta, kunnes painikkeen merkkivalo sammuu.

Pesuohjelma on peruutettu.

Nyt voit tehdä seuraavat toimenpiteet:

1. Katkaise virta laitteesta.
2. Aseta uusi pesuohjelma.

Annostele pesuainelokeroon pesuainetta ennen kuin asetat uuden pesuohjelman.

Pesuohjelman keskeyttäminen

Avaa luukku.

• Ohjelma pysähtyy.
  Sulje luukku.
• Ohjelma jatkuu kohdasta, jossa se keskeytyi.

Ajastetun pesuohjelman asettaminen ja käynnistäminen

1. Valitse pesuohjelma.

2. Paina ajastimen painiketta.

– Ajastimen merkkivalo syttyy.

1. Paina Käynnistä/Peruuta-painiketta.

– Viiveajan laskenta käynnistyy.

Kun asetettu viiveaika on kulunut loppuun, pesuohjelma käynnistyy automaattisesti.

- Ajastimen merkkivalo sammuu.

i Älä avaa luukkua viiveen aikana, jotta ajan laskenta ei keskeydy. Kun suljet luukun uudelleen, viiveajan laskenta jatkuu keskeytyskohdasta.

Ajastuksen peruuttaminen:

1. Paina Käynnistä/Peruuta-painiketta noin viisi sekuntia.

– Käynnistä/Peruuta-merkkivalo ja ajastimen merkkivalo sammuvat.

1. Käynnistä pesuohjelma painamalla Käynnistä/Peruuta-painiketta.

Pesuohjelman päättyminen

Katkaise virta laitteesta seuraavissa tilanteissa:

- Pesuohjelma päättyy automaattisesti.

- Ohjelman loppu -merkkivalo syttyy.

Jotta kuivaustulos on parempi, jätä luukku raolleen muutamaksi minuutiksi ennen kuin otat astiat koneesta.

Anna astioiden jäähtyä, ennen kuin otat ne koneesta. Kuumat astiat särkyvät helposti.

Astianpesukoneen tyhjentäminen

• Tyhjennä ensin alakori ja vasta sen jälkeen yläkori.
• Laitteen reunoilla ja luukussa voi olla vettä. Ruostumaton teräs jäähtyy nopeammin kuin astiat.

Varoitus! Katkaise virta laitteesta, ennen kuin puhdistat sihdit.

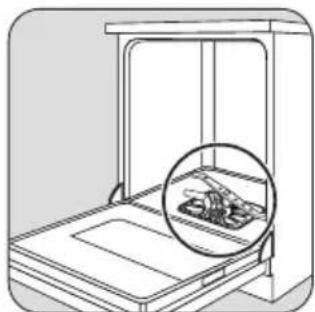

Sihtien puhdistaminen

Tärkeää Älä käytä astianpesukonetta ilman sihtejä. Tarkista, että sihdit on asetettu oikein paikalleen. Jos sihdit on asetettu väärin paikoilleen, pesutulos voi olla huono ja laite voi vaurioitua.

Puhdista sihdit A, B ja C huolellisesti juoksevan veden alla.

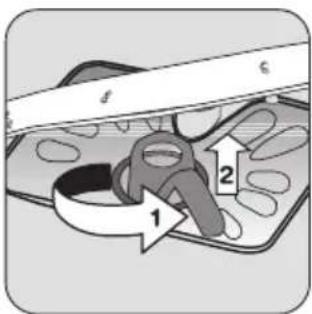

Ota sihdit B ja C pois koneesta kääntämällä kahvaa noin 1/4-kierros vastapäivään.

Ota tasosihti A koneen pohjalta.

Käyttöhäiriöt

Laite ei käynnisty tai pysähtyy kesken pesuohjelman. Jos laitteen käytössä esiintyy jokin ongelma, yritä selvittää ongelma ensin itse. Jos ratkaisua ei löydy, ota

Laita tasosihti A astian- pesukoneen pohjalle. Laita tasosihti kunnolla paikallaan kahden ohjai- men D alle.

Laita sihtijärjestelmä takaisin paikalleen. Lukitse sihtijärjestelmä kääntämällä kahvaa myötäpäivään, kunnes se lukkiutuu paikalleen.

Tärkeää Älä irrota suihkuvarsia.

Jos suihkuvarsien reiät ovat tukkeutuneet, poista lika cocktailtikulla.

Ulkopintojen puhdistaminen

Puhdista koneen ja ohjauspaneelin ulkopinnat kostealla, pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja tai liuottimia (asetoni, trikloorietyleeni jne.)

Suojeltava jäätymiseltä

Huomio Laitetta ei saa asentaa tilaan, jossa lämpötila on alle 0 °C. Valmistaja ei vastaa misen aiheuttamista vahingoista.

Jos tämä ei ole mahdollista, tyhjennä laite ja sulje luukku. Irrota vedenottoletku ja tyhjennä vesi letkusta.

yhteys jälleenmyyjään tai valtuutettuun huoltoliikkee-seen.

Virhekoodi ja toimintahäiriö Mahdollinen syy ja korjaustoimenpide
Käynnistä/Peruuta-painikkeen merkkivalo vilkkuu jatkuvasti.Ohjelman loppu -merkkivalo vilkkuu kerran.Astianpesukoneeseen ei tule vettä.	Vesihana on tukossa tai kalkkeutunut.Puhdista vesihana.Vesihana on kiinni.Avaa vesihana.Vedenottoletkun sihti on tukossa.Puhdista sihti.Vedenottoletku on liitetty virheellisesti. Letku voi olla mutkalla tai litistynyt.Tarkista, että liitäntä on tehty oikein.
Käynnistä/Peruuta-painikkeen merkkivalo vilkkuu jatkuvasti.Ohjelman loppu -merkkivalo vilkkuu kaksi kertaa.Astianpesukoneeseen jää vettä.	Altaan poistoviemäri on tukossa.Puhdista altaan poistoviemäri.Tyhjennysletku on liitetty virheellisesti. Letku voi olla mutkalla tai litistynyt.Tarkista, että liitäntä on tehty oikein.
Käynnistä/Peruuta-painikkeen merkkivalo vilkkuu jatkuvasti.Ohjelman loppu -merkkivalo vilkkuu kolme kertaa.Vesivahinkosuojaus on toiminut.	Sulje vesihana ja ota yhteys valtuutettuun huoltoliikkeeseen.
Pesuohjelma ei käynnisty. Laitteen luukku ei ole kiinni.Sulje luukku.Pistoke ei ole pistorasiassa.Kiinnitä pistoke pistorasiaan.Sulaketaulun sulake on palanut.Vaihda sulake.Ajastin on asetettu.Peruuta ajastus, jolloin ohjelma käynnistyy välittömästi.

Kytke virta laitteeseen tarkastusten jälkeen. Ohjelma jatkuu kohdasta, jossa se keskeytyi. Jos toimintahäiriö esiintyy uudelleen, ota yhteys valtuutettuun huoltoliik- keeseen.

Huoltoliike tarvitsee seuraavat tiedot voidakseen auttaa nopeasti ja oikein:

- Malli (Mod.)

- Tuotenumero (PNC)

- Sarjanumero (S.N.)

Tiedot on merkitty arvokilpeen.

Merkitse tarvittavat tiedot tähän:

Mallitunnus: ......

Tuotenumero: ......

Sarjanumero: ......

Pesutulos ei ole tyydyttävä.
Astiat eivät ole puhtaita.	Valittu pesuohjelma ei ole sopiva astioiden tyypille ja likaisuusasteelle.Korit on täytetty väärin eikä vesi pääse kaikille pinnoille.Suihkuvarret eivät pyöri esteettä, koska astiat on järjestetty koneeseen väärin.Sihdit ovat likaiset tai väärin paikallaan.Konetiskiainetta on käytetty liian vähän tai ei lainkaan.
Astioissa on kalkkijäämiä. • Suolasäiliö on tyhjä.	Vedenpehmennin on säädetty väärälle tasolle.Suolasäiliön korkki ei ole kunnolla kiinni.
Astiat ovat märkiä ja himmeitä. • Ei ole käytetty huuhtelukirkastetta.	Huuhtelukirkasteen säiliö on tyhjä.
Laseissa ja muissa astioissa on raitoja, maitomaisia läiskiä tai si-nertävä pinta.	Pienennä huuhtelukirkasteen annostelua.
Laseissa ja muissa astioissa on kuivuneita vesipisaroita.	Suurenna huuhtelukirkasteen annostelua.Syynä voi olla käytetty pesuaine.

Tekniset tiedot

Mitat Leveys, cm 59,6
Korkeus, cm 81,8-87,8
Syvyys, cm 57,5
Sähköliitäntä - Jännite - Kokonais-teho - Sulake	Sähköliitännän tiedot on merkitty astianpesukoneen luukun sisäreunassa olevaan arvokilpeen.
Vedenpaine Minimi 0,5 bar (0,05 MPa)
Maksimi 8 bar (0,8 MPa)
Kapasiteetti Astiaston koko (henkilöluku) 12

Ympäristönsuojelu

Tuotteeseen tai sen pakkaukseen merkitty symboli , osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä.

Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

Pakkausmateriaalit ovat ympäristöystävällisiä, ja ne voidaan kierrättää. Muoviosiin on merkitty materiaalin tunniste, esim. >PE<, >PS< jne. Vie pakkausmateriaalit asianmukaisiin jätteenkeräysastioihin.

Varoitus! Laitteen käytöstäpoisto ja hävittäminen:
- Irrota pistoke pistorasiasta.
- Leikkaa johto ja pistoke irti ja hävitä ne.

Asennus

Varoitus! Tarkista, että virtajohto on irrotettu pistorasiasta asennuksen aikana.

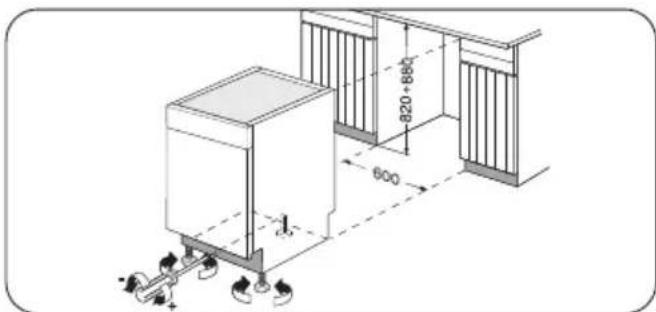

Sijoita laite vesihanan ja viemäriliitännän viereen. Asenna laite kalustekaappiin tai työtason alle. Tarkista, että syvennyksen mitat vastaavat mainittuja mittoja.

Astianpesukone ei tarvitse muita ilmanvaihtoaukkoja kuin vedenotto- ja tyhjennysletkun ja verkkojohdon vaatimat aukot.

Tarkista, että vesiletkut eivät ole mutkalla tai litistyneet.

Laitteen korkeuden säätäminen

Laitteen korkeuden säätäminen:

1. Löysää tai kiristä kahta etummaista jalkaa.
2. Avaa säädettävän jalustan ruuvit ja irrota jalusta.
3. Säädä takimmaista jalkaa. Käännä etusokkelin keskellä olevaa ruuvia vasemmalle tai oikealle.

Tarkista, että laite on tasapainossa siten, että luukku sulkeutuu kunnolla ja tiiviisti. Kun laite on oikein tasapainotettu, luukku ei kosketa viereisen kaapin kylkiin. Jos luukku ei sulkeudu kunnolla, löysää tai kiristä säätöjalkoja, kunnes laite on täysin tasapainossa.

Jalustan korkeuden säätäminen

- Irrota luukun lukitus. Tällä tavoin voit estää lasten jäämisen loukkuun koneen sisälle ja seurauksena olevan hengenvaaran.

Jos koneen pohjan alle jää tyhjää tilaa, voit peittää aukon laskemalla jalustalevyä alaspäin.

Höyrysuojateippi

Kiinnitä höyrysuojateippi työtason etuosaan koko leveydelle.

Kiinnittäminen viereisiin kalusteisiin

Varoitus! Kiinnitä laite työtason alle tai viereisiin kalusteisiin mukana toimitettujen kannakkeiden avulla välttääksesi vahingot.

1. Kiinnitä mukana toimitetut kulmakannakkeet laitteen yläosassa oleviin aukkoihin.
2. Kiinnitä laite tiukasti paikalleen mukana toimitetuilla ruuveilla (ylöspäin tai sivusuuntaan). Tarkista, että ruuvit on kiristetty hyvin.

Laitteen voi liittää kuumaan (max. 60 °C) tai kylmään vesihanaan.

Jos vesi kuumennetaan vaihtoehtoisen, ympäristöystävällisemmän energian avulla (esim. aurinko- tai valokennopaneelit ja tuulivoima), käytä kuumaa vettä energiankulutuksen vähentämiseksi.

Kytke vedenottoletku hanaan, jossa on 3/4-tuuman kierre.

Huomio Älä käytä vanhan pesukoneen letkuja.

Veden paineen tulee olla kohdassa Tekniset tiedot mainitun mukainen. Vedenpainetiedot ovat saatavilla paikalliselta vesilaitokselta.

Tarkista, että vedenottoletku ei ole mutkalla eikä litistynyt tai solmussa.

Käännä vedenottoletku joko vasemmalle tai oikealle asennuksen mukaan. Kiinnitä liitosmutteri oikein pai-kalleen vesivuotojen välttämiseksi.

Huomio Älä liitä laitetta uuteen putkistoon tai putkistoon, jota ei ole käytetty pitkään aikaan.

Anna veden juosta muutaman minuutin ajan ennen kuin liität vedenottoletkun.

Tyhjennysletku

Liitä tyhjennysletku vie- märiputkeen.

Sähköliitäntä

Varoitus! Valmistaja ei vastaa vahingoista, ellei näitä turvallisuusohjeita ole noudatettu.

Maadoita laite turvallisuusmääräysten mukaisesti.

Tarkista, että arvokilvessä mainittu jännite ja virtualaji vastaavat laitteen asennuspaikan arvoja.

Putken sisähalkaisija ei saa olla pienempi kuin letkun halkaisija.

Jos liität tyhjennysletkun pesualtaan alla olevaan viemäriputkeen, poista muovikalvo (A). Jos kalvoa ei pois-teta, viemäriputkeen kerääntyvät ruoanjätteet voivat tukkia putken.

Huomio Tarkista, että vesiliitännät ovat tiiviit.

Kytke pistoke maadoitettuun pistorasiaan.

Älä käytä jakorasioita, liittimiä tai jatkojohtoja. Tulipalon vaara!

Älä vaihda virtajohtoa omatoimisesti. Ota yhteys valtuutettuun huoltoliikkeeseen.

Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen.

Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

Innehåll

www.rosenlew-kodinkoneet.fi
