Calli FK140SVA - Keittiön liesituuletin Cylinda - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Asennustyyppi	Seinään asennettava
Leveys	90 cm
Syvyys	50 cm
Korkeus (min/max)	60 - 110 cm
Nettopaino	16 kg
Jännite	220-240 V
Taajuus	50/60 Hz
Moottorin teho	250 W
Suurin ilmavirta	750 m³/h
Melutaso (max)	60 dB
Ohjaustyyppi	Elektroniset painonapit
Valaistus	LED, 2 x 3 W
Rasvasuodatin	Alumiini, pestävä
Hiilisuodatin	Valinnainen, vaihdettava
Kanavan halkaisija	150 mm
Energialuokka	B
Vuosittainen energiankulutus	100 kWh
Rasvasuodattimen puhdistuksen ilmaisin	Kyllä
Automaattinen sammutusajastin	Kyllä
Kaukosäädin	Ei
Takuu	2 vuotta

Usein kysytyt kysymykset - Calli FK140SVA Cylinda

Mikä on suositeltu asennuskorkeus Cylinda Calli FK140SVA liesituulettimelle?

Parhaan suorituskyvyn saavuttamiseksi asenna liesituuletin 65-75 cm korkeudelle sähkölieden ja 75-85 cm korkeudelle kaasulieden yläpuolelle. Noudata tarkkoja mittoja käyttöohjeessa.

Kuinka puhdistan rasvasuodattimet?

Irrota alumiiniset rasvasuodattimet ja pese ne käsin lämpimällä saippuavedellä tai astianpesukoneessa alhaisessa lämpötilassa (max 65°C). Kuivaa huolellisesti ennen uudelleenasennusta. Puhdista 4-6 viikon välein käytöstä riippuen.

Kuinka usein hiilisuodatin tulisi vaihtaa?

Jos käytät kiertoilmatilaa, vaihda hiilisuodatin 3-6 kuukauden välein tai kun se ei enää ime hajuja. Suodatinta ei voi pestä; heitä se pois ja asenna uusi.

Miksi liesituuletin on äänekäs?

Melu voi johtua löysistä kanavista, epätasapainoisesta puhaltimen siivistä tai likaisesta suodattimesta. Kiristä liitokset, varmista että puhallin on tasapainossa ja puhdista tai vaihda suodattimet. Normaali melutaso on enintään 60 dB maksiminopeudella.

Kuinka vaihdan kanavoinnin ja kiertoilman välillä?

Kanavoidussa tilassa liitä poistoaukko ulkojohtavaan kanavaan. Kiertoilmaa varten asenna hiilisuodatin ja varmista, että ilma poistuu yläritilän kautta. Katso tarkemmat ohjeet asennusoppaasta.

Minkä tyyppisiä lamppuja liesituuletin käyttää?

Liesituuletin käyttää sisäänrakennettuja LED-valoja (2 x 3 W). Ne eivät ole vaihdettavissa; jos ne ovat viallisia, ota yhteyttä asiakaspalveluun.

Voinko käyttää liesituuletinta ilman rasvasuodatinta?

Ei, älä koskaan käytä liesituuletinta ilman rasvasuodatinta. Suodatin estää rasvan kertymisen moottoriin ja kanaviin, vähentäen tulipaloriskiä ja ylläpitäen suorituskykyä.

Kuinka nollaan suodattimen puhdistuksen ilmaisimen?

Puhdistettuasi rasvasuodattimet, paina ja pidä painettuna suodattimen nollauspainiketta (yleensä merkitty suodatinkuvakkeella) 3 sekunnin ajan, kunnes merkkivalo sammuu. Katso tarvittaessa käyttöohjeesta.

Mitä teen, jos liesituuletin ei käynnisty?

Tarkista virtaliitäntä, varmista ettei virrankatkaisin ole lauennut, ja varmista ettei ohjauspaneeli ole lukittu. Jos ongelma jatkuu, ota yhteyttä pätevään teknikkoon.

Sisältyykö kanava liesituulettimeen?

Ei, kanava ei sisälly toimitukseen. Sinun on ostettava yhteensopiva kanava (halkaisija 150 mm) ja asennettava se paikallisten rakennusmääräysten mukaisesti. Liesituuletin toimitetaan asennuskannattimen ja kiinnikkeiden kanssa.

KÄYTTÖOHJE Calli FK140SVA Cylinda

i Lue tämä käyttöopas huo- lellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja lait- teen oikean toiminnan ta- kaamiseksi. Pidä nämä ohjeet aina laitteen lähet- tyvillä, niiden täytyy seura- ta laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

Johtojen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittota- son asennusohjeet määrää- vät, että etäisyyden on oltava yllä mainittua suurempi, oh- jeita on noudatettava.
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.

• Erotuskytkimet on asennetta-va kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.

• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.

• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
• Kaikkia ilman poistoa koske-via määräyksiä on noudatettava.
• Älä liitä liesituuletinta savuka-naviin, joiden kautta poistetaan palamishöyryjä (esimer-kiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkö-laitteiden (esimerkiksi kaasu-laitteiden) kanssa, on pystyt-tävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkö-laitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituule-tin ei palauta höyryjä huonee-seen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmis-taja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.

- Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

⚠️ VAROITUS: Poista suoja-kalvot ennen liesituuletti-men asentamista.

- Käytä vain liesituulettimelle sopivia ruuveja ja kiinnityso-sia.

⚠️ VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

- Älä katso suoraan optisilla välineillä (kiikari, suurennuslasi....).

- Älä liekitä liesituulettimen al-la: se voi aiheuttaa tulipalon.

- Yli 8-vuotiaat lapset ja psyyk-kisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvon-taa.

- Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.

- Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin

tai aistien terveys on heiken- tynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei hei- tä valvota tai ole valmennettu.

⚠ Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana

- Puhdista ja/tai vaihda suodat-timet määrätyn ajan kuluttua (tulipalovaara). Katso kappa-letta Huolto ja puhdistus.

- Tilassa täytyy olla asianmukainen tuuletus kun liesituule-tinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).

- Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toi-minnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
• Rasvakeittimiä on valvottava jatkuvasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

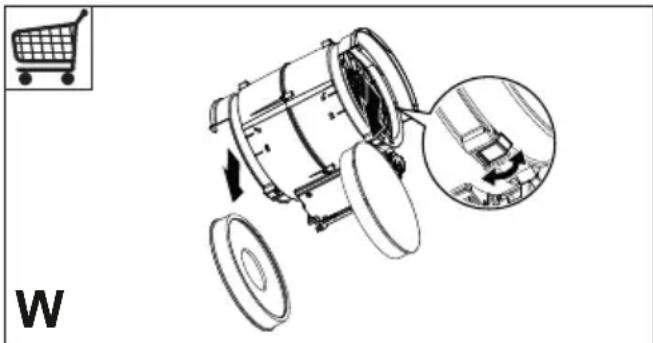

- Aktiivihilisuodatinta ei voi pestä eikä regeneroida. Se tulee vaihtaa noin 4 käyttökuukauden välein tai useammin, mikäli sitä käytetään paljon (W).

- Rasvasuodattimet tulee puhdistaa 2 käyttökuukauden välein tai useammin, mikäli niitä käytetään hyvin paljon. Rasvasuodattimet voidaan pestä astianpesukoneessa (Z).

- Puhdista liesituuletin kostealla liinalla ja neutraalilla nestemäisellä pesuai-neella.

- Vältä alkoholi- tai silikonituotteiden käyttöä liesituulettimen ulkoisessa ja sisäisessä puhdistuksessa. Jos tuote tai jokin sen osa on valmistettu ruostumattomasta teräksestä, käytä puhdistukseen erityisiä hankaamattomia tuotteita ja noudata satiinipinnan linjoja puhdistuksen aikana.

4. SÄÄTIMET

	T1	T2	T3	L
Painike Toi minnot Ledi
T1 -nopeus	Käynnistää moottorin ensimmäisellä nopeudella. Päällä
	Pysäyttää moottorin. -
T2 -nopeus	Käynnistää moottorin toisella nopeudella. Päällä
T3 -nopeus	Painettaessa lyhyesti käynnistää moottorin kolmannella nopeudella. Kiinteä
	Painetaan 2 sekuntia. Aktivoi neljännen nopeuden 6 minuutiksi ja sitten se palautuu aiemmin asetetulle nopeudelle. Sopii keittohöyryjen huip-pupäästöjen käsittelyyn.			Vilkkuva
L -valo	Kytkee valojärjestelmän päälle ja pois. -
Varoitus: Painike T1 kytkeytyy aina ensimmäiseen nopeuteen ennen moottorin pysäyttämistä.

5. VALAISTUS

• Vaihtoa varten ota yhteys huoltopalveluun ("Ostamista varten ota yhteys valtuutettuun huoltopalveluun").
• Lamput, jotka kuuluvat standardin IEC/EN 62471 mukaan riskiryhmään 1 etäisyydellä 20 cm ja standardin IEC/EN 62471 mukaan riskittömään ryhmään etäisyydellä 30 cm.

SV

1. SÄKERHETSINFORMATION

Huolto: Ota yhteyllä myymälään, josta ostil tuolteen, niin saat lisätie toja lähimmästä huoltoliikkeestä

Tarvittavat tiedot: Mallinumero, Sarjanumero, Ostopäivä, Ongelman kuvaus, Nimi ja osoite, Puhelinumero.
