Tuotetyyppi	Sisäänrakennettu liesituuletin
Malli	Leo SF190SVA
Tuotemerkki	Cylinda
Leveys	90 cm
Syvyys	50 cm
Korkeus	15 cm (sisäänrakennettu osa)
Nettopaino	Noin 15 kg
Virtalähde	220-240 V ~ 50 Hz
Moottorin teho	250 W
Ilmanvirtaus	Jopa 700 m³/h
Melutaso	45-65 dB(A)
Rasvasuodatin	Alumiini, pestävä
Valaistus	2 x 3 W LED
Ohjaimet	Kosketuspainikkeet ajastimella
Toimintotilat	Poisto (kanavoitu) tai kierto (hiilisuodatin)
Asennus	Sisäänrakennettu kaapin alle, väh. 65 cm etäisyys kaasuliesiin
Puhdistus	Rasvasuodatin kuukausittain, pinnat kostealla liinalla
Turvallisuus	Automaattinen sammutus, moottorinsuojaus
Varaosat	Rasvasuodattimet, hiilisuodattimet, LED-lamput
Korjattavuusindeksi	7.5 / 10

Usein kysytyt kysymykset - Leo SF190SVA Cylinda

Kuinka asennan Leo SF190SVA -liesituulettimen?

Asenna liesituuletin vähintään 65 cm kaasuliesin ja 50 cm sähköliesin yläpuolelle. Varmista tukeva kiinnitys lujaan seinään tai kaappiin. Liitä 220-240 V pistorasiaan ja jos käytät poistotilaa, kanavoi ulos. Kierrätystä varten asenna hiilisuodatin.

Kuinka usein rasvasuodatin tulisi puhdistaa?

Puhdista alumiininen rasvasuodatin joka kuukausi lämpimällä vedellä ja miedolla pesuaineella. Anna kuivua täysin ennen takaisinasennusta. Tiheämpi puhdistus voi olla tarpeen runsaassa käytössä.

Voinko käyttää liesituuletinta ilman kanavointia?

Kyllä, liesituuletin tukee kierrätystilaa. Sinun on asennettava mukana tuleva hiilisuodatin hajujen poistamiseksi. Suodatin tulee vaihtaa 3-6 kuukauden välein.

Liesituuletin on meluisa. Mitä voin tehdä?

Tarkista, onko rasvasuodatin likainen tai onko kanavassa este. Varmista, että liesituuletin on tukevasti asennettu. Melutaso jopa 65 dB on normaali maksiminopeudella.

Kuinka vaihdan LED-valot?

Katkaise virta, irrota sitten varovasti vanha LED-moduuli ja irrota liitin. Aseta uusi LED-moduuli ja kytke se takaisin. Varmista, että LED on yhteensopiva 3W-spesifikaation kanssa.

Mitkä ovat Leo SF190SVA:n mitat?

Liesituuletin on 90 cm leveä, 50 cm syvä ja 15 cm korkea sisäänrakennetun osan osalta. Savupiipun korkeus on säädettävissä 60–90 cm.

Onko liesituulettimessa ajastin?

Kyllä, kosketusohjaimissa on ajastintoiminto, joka voidaan asettaa sammuttamaan liesituuletin automaattisesti 1–15 minuutin kuluttua.

Mistä löydän varaosia?

Varaosia, kuten rasvasuodattimia, hiilisuodattimia ja LED-lamppuja, on saatavilla paikalliselta Cylinda-jälleenmyyjältä tai valtuutetuista verkkokaupoista.

Mitä teen, jos liesituuletin ei käynnisty?

Tarkista, että liesituuletin on kytketty pistorasiaan ja että suojakytkin ei ole lauennut. Varmista, että kosketusohjaimet ovat kuivat. Jos ongelma jatkuu, ota yhteyttä asiakastukeen.

Tarvitaanko ammattiasennus?

Vaikka kätevä henkilö voi asentaa liesituulettimen, on suositeltavaa, että pätevä sähköasentaja hoitaa sähköliitännän, varsinkin jos tarvitaan kiinteää kytkentää.

KÄYTTÖOHJE Leo SF190SVA Cylinda

i Lue tämä käyttöopas huo- lellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja lait- teen oikean toiminnan ta- kaamiseksi. Pidä nämä ohjeet aina laitteen lähet- tyvillä, niiden täytyy seura- ta laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

⚠ Johtojen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittota- son asennusohjeet määrää- vät, että etäisyyden on oltava yllä mainittua suurempi, oh- jeita on noudatettava.
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.

• Erotuskytkimet on asennetta-va kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.

• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.

• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
• Kaikkia ilman poistoa koske-via määräyksiä on noudatettava.
• Älä liitä liesituuletinta savuka-naviin, joiden kautta poistetaan palamishöyryjä (esimer-kiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkö-laitteiden (esimerkiksi kaasu-laitteiden) kanssa, on pystyt-tävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkö-laitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituule-tin ei palauta höyryjä huonee-seen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmis-taja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.

- Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

⚠️ VAROITUS: Poista suoja-kalvot ennen liesituuletti-men asentamista.

- Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.

⚠️ VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

- Älä katso suoraan optisilla välineillä (kiikari, suurennuslasi....).

- Älä liekitä liesituulettimen al-la: se voi aiheuttaa tulipalon.

- Yli 8-vuotiaat lapset ja psyyk-kisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvon-taa.

- Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.

- Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin

tai aistien terveys on heiken- tynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei hei- tä valvota tai ole valmennettu.

⚠ Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana

- Puhdista ja/tai vaihda suodat-timet määrätyn ajan kuluttua (tulipalovaara). Katso kappa-letta Huolto ja puhdistus.

- Tilassa täytyy olla asianmukainen tuuletus kun liesituule-tinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).

- Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toi-minnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
• Rasvakeittimiä on valvottava jatku-vasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

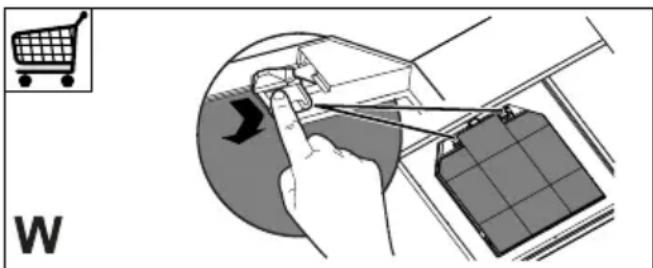

- Aktiivihilisuodatinta ei voi pestä eikä regeneroida. Se tulee vaihtaa noin 4 käyttökuukauden välein tai useammin, mikäli sitä käytetään paljon (W).

- Rasvasuodattimet tulee puhdistaa 2 käyttökuukauden välein tai useammin, mikäli niitä käytetään hyvin paljon. Rasvasuodattimet voidaan pestä astianpesukoneessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla nestemäisellä pesuai-neella.
• Vältä alkoholi- tai silikonituotteiden käyttöä liesituulettimen ulkoisessa ja sisäisessä puhdistuksessa.

Jos tuote tai jokin sen osa on valmistettu ruostumattomasta teräksestä, käytä puhdistukseen erityisiä hankaamattomia tuotteita ja noudata satiinipinnan linjoja puhdistuksen aikana.

4. SÄÄTIMET

	T1	T2	T3	L
Painike Toi minnot Ledi
T1 -nopeus	Käynnistää moottorin ensimmäisellä nopeudella. Päällä
	Pysäyttää moottorin. -
T2 -nopeus	Käynnistää moottorin toisella nopeudella. Päällä
T3 -nopeus	Painettaessa lyhyesti käynnistää moottorin kolmannella nopeudella. Kiinteä
	Painetaan 2 sekuntia. Aktivoi neljännen nopeuden 6 minuutiksi ja sitten se palautuu aiemmin asetetulle nopeudelle. Sopii keittohöyryjen huip-pupäästöjen käsittelyyn.			Vilkkuva
L -valo	Kytkee valojärjestelmän päälle ja pois. -
Varoitus: Painike T1 kytkeytyy aina ensimmäiseen nopeuteen ennen moottorin pysäyttämistä.

5. VALAISTUS

- Vaihtoa varten ota yhteys huoltopalveluun ("Ostamista varten ota yhteys valtuutettuun huoltopalveluun").

SV

1. SÄKERHETSINFORMATION

Huolto: Ota yhteyllä myymälään, josta ostil tuolteen, niin saat lisätie toja lähimmästä huoltoliikkeestä

Tarvittavat tiedot: Mallinumero, Sarjanumero, Ostopäivä, Ongelman kuvaus, Nimi ja osoite, Puhelinumero.
