Lara SF160SVB - Keittiön liesituuletin Cylinda - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Cylinda
Malli	Lara SF160SVB
Leveys	60 cm
Syvyys	50 cm
Korkeus	15 cm (sisäänrakennettu)
Paino	10 kg
Virtalähde	220-240 V, 50/60 Hz
Moottorin teho	200 W
Ilmanvaihtoteho	600 m³/h
Melutaso (max)	65 dB
Nopeuksien lukumäärä	3
Valaistus	2 x 1,5 W LED
Rasvasuodatin	Alumiini, puhdistettava
Hiilisuodatin	Valinnainen, vaihdettava
Kanavan halkaisija	150 mm
Asennustyyppi	Sisäänrakennettu tai kaapin alle
Ohjaustyyppi	Painonapit
Huolto	Puhdista rasvasuodatin kuukausittain; vaihda hiilisuodatin 3-6 kuukauden välein
Turvaominaisuudet	Ylikuumenemissuoja, kallistumissuoja
Varaosien saatavuus	Saatavilla valtuutetuista huoltokeskuksista
Energialuokka	A+ (arvio)

Usein kysytyt kysymykset - Lara SF160SVB Cylinda

Kuinka asennan Cylinda Lara SF160SVB liesituulettimen?

Noudata käyttöohjeen asennusohjeita. Varmista, että kanavointi tai kiertoilmajärjestely on oikein. Liesituuletin tulee asentaa tukevasti suositellulle korkeudelle liesituulettimen yläpuolelle.

Kuinka puhdistan rasvasuodattimen?

Poista alumiininen rasvasuodatin ja pese se lämpimällä saippuavedellä tai astianpesukoneessa. Anna sen kuivua kokonaan ennen takaisin asentamista. Puhdista kuukausittain parhaan suorituskyvyn saavuttamiseksi.

Kuinka vaihdan hiilisuodattimen?

Poista rasvasuodatin, vedä sitten hiilisuodatin ulos. Aseta uusi paikalleen ja kokoa uudelleen. Vaihda 3-6 kuukauden välein tai kun se ei enää ime hajuja.

Miksi liesituuletin pitää ääntä?

Tarkista, ovatko suodattimet puhtaat ja oikein asennettu. Varmista, ettei kanavointi ole tukossa tai löysällä. Jos ääni jatkuu, ota yhteyttä asiakaspalveluun.

Voinko käyttää liesituuletinta ilman kanavointia (kiertoilma)?

Kyllä, sinun on asennettava hiilisuodatin. Ilma suodatetaan ja kierrätetään takaisin keittiöön. Noudata kiertoilmajärjestelyn ohjeita käyttöohjeesta.

Minkälaisia lamppuja liesituuletin käyttää?

Se käyttää LED-lamppuja (1,5 W kukin). Vaihdon saa suorittaa vain pätevä teknikko sähköriskien välttämiseksi.

Tuleeko liesituulettimen mukana kaukosäädin?

Ei, Cylinda Lara SF160SVB:tä ohjataan etupaneelin painonapeilla.

Kuinka usein hiilisuodatin tulisi vaihtaa?

3-6 kuukauden välein käytöstä riippuen. Jos hajut palaavat, on aika vaihtaa.

Mikä on tämän liesituulettimen takuu?

Yleensä 2 vuotta ostopäivästä. Tarkista oma jälleenmyyjäsi tai ota yhteyttä Cylindan asiakastukeen saadaksesi lisätietoja.

Kuinka käytän liesituuletinta sähkökatkon jälkeen?

Paina vain virtapainiketta uudelleen. Liesituuletin jatkaa toimintaa aiemmin valitulla nopeudella, jos siinä on muistitoiminto; muussa tapauksessa aseta nopeus manuaalisesti.

KÄYTTÖOHJE Lara SF160SVB Cylinda

i Lue tämä käyttöopas huo- lellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja lait- teen oikean toiminnan ta- kaamiseksi. Pidä nämä ohjeet aina laitteen lähet- tyvillä, niiden täytyy seura- ta laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

⚠ Johtojen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittota- son asennusohjeet määrää- vät, että etäisyyden on oltava yllä mainittua suurempi, oh- jeita on noudatettava.
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.

• Erotuskytkimet on asennetta-va kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.

• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.

• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
• Kaikkia ilman poistoa koske-via määräyksiä on noudatettava.
• Älä liitä liesituuletinta savuka-naviin, joiden kautta poistetaan palamishöyryjä (esimer-kiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkö-laitteiden (esimerkiksi kaasu-laitteiden) kanssa, on pystyt-tävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkö-laitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituule-tin ei palauta höyryjä huonee-seen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmis-taja tai huoltopalvelun teknikko.

• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.

• Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.
  ⚠️ VAROITUS: Poista suoja-kalvot ennen liesituuletti-men asentamista.

• Käytä vain liesituulettimelle sopivia ruuveja ja kiinnityso-sia.
  ⚠️ VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.
• Älä katso suoraan optisilla välineillä (kiikari, suurennuslasi....).
• Älä liekitä liesituulettimen al-la: se voi aiheuttaa tulipalon.
• Yli 8-vuotiaat lapset ja psyyk-kisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvon-taa.
• Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.
• Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin

tai aistien terveys on heiken- tynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei hei- tä valvota tai ole valmennettu.

⚠ Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana

• Puhdista ja/tai vaihda suodat-timet määrätyn ajan kuluttua (tulipalovaara). Katso kappa-letta Huolto ja puhdistus.
• Tilassa täytyy olla asianmukainen tuuletus kun liesituule-tinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).
• Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.
  • "Jos halogeenilamput täytyy vaihtaa, käytä vain itse-suojattuja volframihalogeeni-

lamppuja tai itsesuojattuja monimetallilamppuja."

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toi-minnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
• Rasvakeittimiä on valvottava jatku-vasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

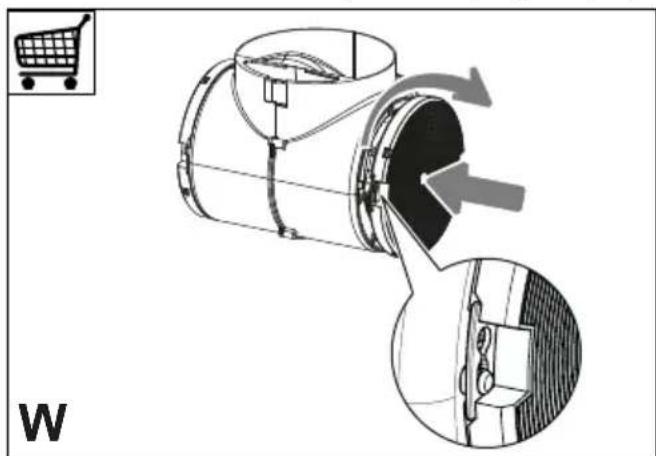

- Aktiivihilisuodatinta ei voi pestä eikä regeneroida. Se tulee vaihtaa noin 4 käyttökuukauden välein tai useammin, mikäli sitä käytetään paljon (W).

- Rasvasuodattimet tulee puhdistaa 2 käyttökuukauden välein tai useammin, mikäli niitä käytetään hyvin paljon. Rasvasuodattimet voidaan pestä astianpesukoneessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla nestemäisellä pesuai-neella.
• Vältä alkoholi- tai silikonituotteiden käyttöä liesituulettimen ulkoisessa ja sisäisessä puhdistuksessa.

Jos tuote tai jokin sen osa on valmistettu ruostumattomasta teräksestä, käytä puhdistukseen erityisiä hankaamattomia tuotteita ja noudata satiinipinnan linjoja puhdistuksen aikana.

4. OHJAIMET

Näppäin Toiminto
T1	Käynnistää ja sammuttaa imumoottorin ensimmäisellä nopeudella.
T2	Käynnistää moottorin toisella nopeudella.
T3	Käynnistää moottorin kolmannella nopeudella.
L	Käynnistää ja sammuttaa valojärjestelmän suurimmalla teholla.

5. VALAISTUS

Lamppu Teho (W) Pistorasia Jännite (V) Koko (mm) ILCOS-koodi
	4 E14 220-240 107x37 DRBB/F-4-220-240-E14-35/100

SV

1. SÄKERHETSINFORMATION

Huolto: Ota yhteyllä myymälään, josta ostil tuolteen, niin saat lisätie toja lähimmästä huoltoliikkeestä

Tarvittavat tiedot: Mallinumero, Sarjanumero, Ostopäivä, Ongelman kuvaus, Nimi ja osoite, Puhelinumero.
