Eris SF160SVA - Keittiön liesituuletin Cylinda - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Cylinda
Malli	Eris SF160SVA
Leveys	60 cm
Syvyys	50 cm
Korkeus	60-110 cm (säädettävä)
Paino	15 kg
Virtalähde	230 V ~ 50 Hz
Suurin poistoteho	650 m³/h
Melutaso (max)	65 dB(A)
Nopeuksien määrä	3 + tehostus
Ohjaimet	Liukunapit
Valaistus	2 x 3 W LED
Suodatintyyppi	Alumiinirasvasuodatin + valinnainen hiilisuodatin
Kanavointi	150 mm halkaisija, kierto- tai poistokäyttö
Energialuokka	A+
Vuotuinen energiankulutus	30 kWh/vuosi
Rasvasuodattimen puhdistus	Astianpesukoneen kestävä tai käsinpesu kuukausittain
Hiilisuodattimen vaihto	3-6 kuukauden välein
Turvaominaisuudet	Moottorin lämpösuoja

Usein kysytyt kysymykset - Eris SF160SVA Cylinda

Kuinka asennan Cylinda Eris SF160SVA liesituulettimen?

Asennus vaatii 150 mm kanavan poistokäyttöön tai kiertokäyttöön hiilisuodattimien kanssa. Varmista, että liesituuletin on asennettu vähintään 65 cm kaasuliesien yläpuolelle tai 50 cm sähköliesien yläpuolelle. Noudata mukana toimitettua ohjekirjaa seinäasennuksessa ja sähköliitännässä.

Kuinka usein rasvasuodattimet tulisi puhdistaa?

Rasvasuodattimet tulisi puhdistaa kuukausittain normaalikäytössä. Irrota suodattimet ja pese käsin tai astianpesukoneessa alhaisessa lämpötilassa. Kuivaa huolellisesti ennen takaisinasennusta.

Milloin hiilisuodatin tulisi vaihtaa?

Hiilisuodattimia käytetään kiertokäytössä ja ne tulisi vaihtaa 3-6 kuukauden välein ruoanlaittotiheydestä riippuen. Kyllästynyt suodatin heikentää suorituskykyä ja lisää melua.

Miksi liesituuletin on meluisa?

Liiallinen melu voi johtua tukkeutuneista suodattimista, löysästä kanavoinnista tai virheellisestä asennuksesta. Tarkista ja puhdista suodattimet, varmista että kanavaliitännät ovat tiukat ja tarkista, että liesituuletin on kiinnitetty kunnolla.

Voinko käyttää liesituuletinta ilman kanavointia?

Kyllä, Eris SF160SVA voidaan käyttää kiertokäytössä hiilisuodattimien kanssa (eivät sisälly). Ilma suodatetaan ja palautetaan keittiöön. Saatavana on valinnainen kanavointisarja poistokäyttöä varten.

Kuinka ohjaimia käytetään?

Liesituulettimessa on liukunapit nopeuden valintaan (1-3 ja tehostus) sekä erillinen valokytkin. Tehostustila toimii 10 minuuttia ja palaa sitten edelliseen nopeuteen. Paina ja pidä painettuna aktivoidaksesi.

Mitä lamppuja liesituuletin käyttää?

Liesituuletin on varustettu 2 x 3 W LED -valoilla (sisäänrakennetut, käyttäjä ei voi vaihtaa). Jos valot eivät toimi, ota yhteys pätevään teknikkoon.

Onko moottorissa lämpösuoja?

Kyllä, moottorissa on lämpösuoja, joka sammuttaa automaattisesti ylikuumenemisen sattuessa. Anna moottorin jäähtyä ennen uudelleenkäynnistystä.

Mitkä ovat liesituulettimen mitat?

Liesituulettimen leveys on 60 cm, syvyys 50 cm ja säädettävä korkeus 60–110 cm. Se sopii vakiokokoisiin 60 cm liesiin.

Kuinka nollaan suodattimen kyllästyksen merkkivalon?

Puhdistuksen tai suodattimien vaihdon jälkeen nollaa merkkivalo painamalla ja pitämällä tehostusnopeuspainiketta painettuna 3 sekunnin ajan, kunnes LED lakkaa vilkkumasta.

KÄYTTÖOHJE Eris SF160SVA Cylinda

Lue tämä käyttöopas huo- lellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja lait- teen oikean toiminnan ta- kaamiseksi. Pidä nämä ohjeet aina laitteen lähet- tyvillä, niiden täytyy seura- ta laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuu- det.

Johtojen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittota- son asennusohjeet määrää- vät, että etäisyyden on oltava yllä mainittua suurempi, oh- jeita on noudatettava.
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.

• Erotuskytkimet on asennetta-va kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.

• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.

• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdol-lisimman lyhyt.
• Kaikkia ilman poistoa koske-via määräyksiä on noudatettava.
• Älä liitä liesituuletinta savuka-naviin, joiden kautta poistetaan palamishöyryjä (esimer-kiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkö-laitteiden (esimerkiksi kaasu-laitteiden) kanssa, on pystyt-tävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkö-laitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituule-tin ei palauta höyryjä huonee-seen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmis-taja tai huoltopalvelun teknikko.

• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.

• Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.
  ⚠️ VAROITUS: Poista suoja-kalvot ennen liesituuletti-men asentamista.

• Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.
  ⚠️ VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.
• Älä katso suoraan optisilla välineillä (kiikari, suurennuslasi....).
• Älä liekitä liesituulettimen al-la: se voi aiheuttaa tulipalon.
• Yli 8-vuotiaat lapset ja psyyk-kisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvon-taa.
• Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.
• Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin

tai aistien terveys on heiken- tynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei hei- tä valvota tai ole valmennettu.

⚠ Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana

• Puhdista ja/tai vaihda suodat-timet määrätyn ajan kuluttua (tulipalovaara). Katso kappa-letta Huolto ja puhdistus.
• Tilassa täytyy olla asianmukainen tuuletus kun liesituule-tinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).
• Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toi-minnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
• Rasvakeittimiä on valvottava jatku-vasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

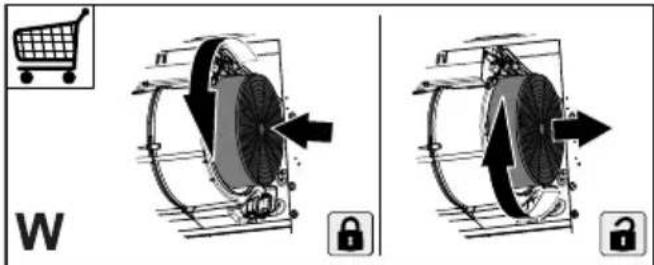

- Aktiivihilisuodatinta ei voi pestä eikä regeneroida, se täytyy vaihtaa noin 4 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon (W).

- Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon. Ne voidaan pestä astianpesuko- neessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.
• Vältä alkoholi- tai silikonituotteiden käyttöä liesituulettimen ulkoisessa ja sisäisessä puhdistuksessa.

Jos tuote tai jokin sen osa on valmistettu ruostumattomasta teräksestä, käytä puhdistukseen erityisiä hankaamattomia tuotteita ja noudata satiinipinnan linjoja puhdistuksen aikana.

4. SÄÄTIMET

Näppäimistön ja sen toimintojen aktivoimiseksi paina näppäintä A. Kaikki led-valot syttyvät keskisuurella voimakkuudella.Jos sitä ei käytetä noin 15 sekuntiin, palataan lepotilaan.
Näppäin	Näppäimen painallus	Toiminnot	Led-valo
A	Lyhyt	Sammuttaa moottorin.	-
B	Lyhyt	Käynnistää moottorin ensimmäisellä nopeudella.	A+B päällä
	Pitkä	Näppäimistön lukitustoimintoOttaa käyttöön/pois näppäimistön lukituksen liesituulettimen puhdis-tusta varten.Se kytkeytyy pois päältä automaattisesti 2 minuutin kuluttua.	Kaikki led-valot vilk-kuvat.
C	Lyhyt	Käynnistää moottorin toisella nopeudella.	A+C päällä
D	Lyhyt	Käynnistää moottorin kolmannella nopeudella.	A+D päällä
E	Lyhyt	Kytkee moottorin päälle/pois tehonopeudella.Tämä nopeus on ajastettu 6 minuuttiin. Kun aika on kulunut, järjes-telmä palaa automaattisesti aiemmin valittuun nopeuteen.Se kytketään pois päältä painamalla nopeusnäppäintä tai sammut-tamalla moottorin.	A päällä + E vilkkuu.
F	Lyhyt	ViivetoimintoKytkee päälle/pois viivetoiminnon eli moottorin ja valaistusjärjestelmän automaattisen viivästetyn sammutuksen 30 minuutin kuluttua.Ei ole kytkettävissä päälle, jos teho- tai 24 tunnin toiminto on päällä.Se kytketään pois päältä painamalla samaa näppäintä tai sammuttamalla moottori.	F päällä + nopeuden led-valo valittu.
	Pitkä	24 tunnin toimintoLaittaa päälle/pois moottorin 24h-ilmanvaihtotilassa. Tämä toiminto asettaa moottorin ensimmäiseen nopeuteen, joka mahdollistaa imun 10 minuutin on-jaksolla ja 50 minuutin off-jaksolla.Se kytketään pois päältä painamalla samaa näppäintä tai sammuttamalla moottori	F vilkkuu.
G	Lyhyt Sytyttää/sammuttaa valot suurimmalla kirkkaudella. Päällä/pois päältä.
	Pitkä Sytyttää/sammuttaa valot, joiden voimakkuus on keskisuuri. Päällä/pois päältä.
H	Lyhyt	Suoritetaan suodattimien kyllästymisen hälytyksen nollaus.	Kaikki led-valot vilk- kuvat 3 kertaa.
	Pitkä	Kytkee päälle/pois aktiivihiilisuodatinten hälytyksen.	Hälytys päällä: Kaik- ki led-valot vilkuvat 2 kertaa.Hälytys pois päältä: kaiikki led-valot vilk- kuvat 1 kerran.
	- Kertoo metallisten rasvasuodatinten kyllästyshälytyksestä ja niiden pesemisen tarpeesta. Hälytys kytkeytyy päälle liesituulettimen 100 todellisen työtunnin jälkeen.		Led-valot H e C vilk- kuvat.
	- Kertoo aktiivihiilihajusuodattimen kyllästymisen hälytyksestä. Häly- tys kytkeytyy päälle liesituulettimen 200 todellisen työtunnin jälkeen.		Led-valot H ja D vilkuvat.

5. VALAISTUS

- Vaihtoa varten ota yhteys huoltopalveluun ("Ostamista varten ota yhteys valtuutettuun huoltopalveluun").

SV

1. SÄKERHETSINFORMATION

Huolto: Ota yhteyttä myymälään, josta ostit tuotleen, niin saat lisätie toja lähimmästä huoltoliikkeestä

Tarvittavat tiedot: Mallinumero, Sarjanumero, Ostopäivä, Ongelman kuvaus, Nimi ja osoite, Puhelinumero
