Calli FK140SVA - Köksfläkt Cylinda - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Installationstyp	Väggmonterad
Bredd	90 cm
Djup	50 cm
Höjd (min/max)	60 - 110 cm
Nettovikt	16 kg
Spänning	220-240 V
Frekvens	50/60 Hz
Motoreffekt	250 W
Maximal utsugning	750 m³/h
Ljudnivå (max)	60 dB
Kontrolltyp	Elektroniska tryckknappar
Belysning	LED, 2 x 3 W
Fettfilter	Aluminium, tvättbart
Kolfilter	Valfri, utbytbar
Kanaldiameter	150 mm
Energiklass	B
Årlig energiförbrukning	100 kWh
Indikator för rengöring av fettfilter	Ja
Automatisk avstängningstimer	Ja
Fjärrkontroll	Nej
Garanti	2 år

Vanliga frågor - Calli FK140SVA Cylinda

Vilken är den rekommenderade installationshöjden för Cylinda Calli FK140SVA köksfläkt?

För optimal prestanda, installera fläkten på en höjd av 65-75 cm ovanför en elektrisk spishäll och 75-85 cm ovanför en gasspis. Följ instruktionerna i manualen för exakta mått.

Hur rengör jag fettfiltren?

Ta bort de aluminiumfettfiltren och tvätta dem för hand med varmt såpvatten eller i diskmaskin vid låg temperatur (max 65°C). Torka noggrant innan du sätter tillbaka. Rengör var 4-6:e vecka beroende på användning.

Hur ofta bör jag byta kolfiltret?

Om du använder recirkulationsläge, byt kolfiltret var 3-6:e månad eller när det inte längre absorberar lukter. Filtret kan inte tvättas; kassera och installera ett nytt.

Varför är min köksfläkt bullrig?

Buller kan orsakas av lösa kanaler, obalanserade fläktblad eller ett smutsigt filter. Dra åt anslutningar, säkerställ att fläkten är balanserad och rengör eller byt filter. Normal ljudnivå är upp till 60 dB vid maximal hastighet.

Hur växlar jag mellan kanal- och recirkulationsläge?

För kanalläge, anslut utloppet till en kanal som leder ut. För recirkulation, installera ett kolfilter och se till att luften lämnar genom den övre gallret. Se installationsmanualen för specifika steg.

Vilken typ av glödlampor använder fläkten?

Fläkten använder inbyggda LED-lampor (2 x 3 W). De är inte utbytbara; om de är defekta, kontakta kundtjänst för hjälp.

Kan jag använda fläkten utan fettfilter?

Nej, använd aldrig fläkten utan fettfilter. Filtret förhindrar fettansamling i motorn och kanalerna, minskar brandrisken och bibehåller prestanda.

Hur återställer jag indikatorn för filterrengöring?

Efter rengöring av fettfiltren, tryck och håll in återställningsknappen för filtret (vanligtvis markerad med en filterikon) i 3 sekunder tills indikatorlampan släcks. Se manualen vid behov.

Vad ska jag göra om fläkten inte startar?

Kontrollera strömanslutningen, se till att strömbrytaren inte har löst ut och verifiera att kontrollpanelen inte är låst. Om problemet kvarstår, kontakta en kvalificerad tekniker.

Ingår kanalen med fläkten?

Nej, kanalen ingår inte. Du måste köpa en kompatibel kanal (150 mm diameter) och installera den enligt lokala byggregler. Fläkten levereras med ett monteringsfäste och skruvar.

BRUKSANVISNING Calli FK140SVA Cylinda

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny äga-re. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

⚠️ Anslutningen av elkablar- na ska utföras av en behö- rig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta el-systemet i enlighet med ka-

beldragningsbestämmelserna.

• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.

- Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

WARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

WARNING: Om det inte in- stalleras skruvar eller fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).

- Flambera inte under köksfläkten. Det finns risk för eldsvåda.

- Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, underförutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

- Håll barn under uppsikt så att de inte leker med apparaten.

- Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

- Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.

- Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

- Symbolen ⚡ på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndighe-

ter, sophämtningstjänsten eller affären där du köpte apparaten.

2. ANVÄNDNING

• Köksfläkten har uteslutande konstruerats för hushållsbruk för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.
• Justera lågans styrka så att den endast vidrör kokkärlets botten och inte slickar utmed dess sidor.
• Fritöserna ska kontrolleras hela tiden under användningen. Den överhetta-de oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

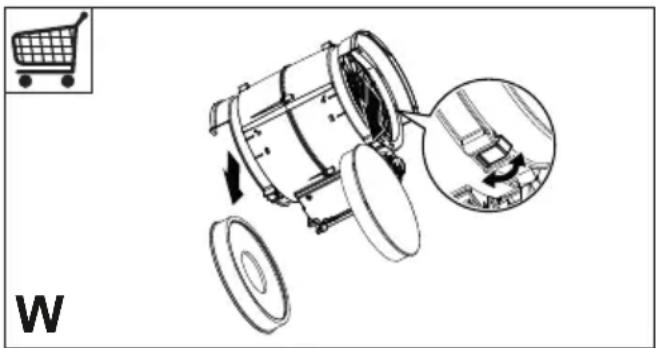

- Filtren med aktivt kol är varken tvättbara eller regenereringsbara och måste bytas ut ungefär var 4:e månad eller oftare i händelse av mycket intensiv användning (W).

- Fettfiltren ska rengöras varannan driftsmånad eller oftare i händelse av en mycket intensiv användning och kan diskas i diskmaskin (Z).

• Rengör fläkten med en fuktig trasa och neutralt rengöringsmedel.
• För utvändig och invändig rengöring av fläkten, undvik alkoholhaltiga eller silikonhaltiga produkter.

Om produkten eller en av dess delar är i rostfritt stål, använd specifika ej skrapande produkter för rengöringen och följ slipningslinjerna för rengöringen.

4. REGLAGE

	T1	T2	T3	L
Knapp Funktioner LED
T1Hastighet	Startar motorn på första hastighet. På
	Stannar motorn. -
T2Hastighet	Startar motorn på andra hastighet. På
T3Hastighet	Tryck kort för att starta motorn på tredje hastighet. Fast
	Trycks ner under två sekunder. Aktiverar fjärde hastighet under sex minuter och går därefter tillbaka till föregående inställd hastighet. Lämplig för att hantera höga utsläpp av matlagningsrök.			Blinkar
LLampa	Tänder och släcker ljussystemet. -
Varning: Knappen T1 växlar alltid till första hastighet innan motorn stannas.

5. BELYSNING

• Kontakta servicecenter för byte ("Kontakta en auktoriserad serviceverkstad för köp").
• Lampor tillhörande riskgrupp 1 enligt IEC/EN 62471 vid 20 cm avständ från ögonen och ingen riskgrupp enligt IEC/EN 62471 vid 30 cm avständ från ögonen.
