F300 - GPS Navitel - Tasuta kasutusjuhend

Tüüp	GPS-navigatsiooniseade
Bränd	Navitel
Mudel	F300
Ekraan	5.0-tolline värviline puuteekraan (tüüpiline)
Mõõtmed	Ligikaudu 15,0 x 9,0 x 1,5 cm
Kaal	Ligikaudu 200 g
Toiteallikas	Laetav liitiumioonaku USB kaudu
Aku kestvus	Kuni 4-6 tundi pidevat kasutamist
Navigatsioonifunktsioonid	Sõidujuhiste häälejuhend, marsruudi planeerimine
Kaardid	Eelinstallitud Navitel kaardid mitmele piirkonnale; uuendused arvuti kaudu
Ühenduvus	USB andmete ja laadimise jaoks
Lisafunktsioonid	Kiiruspiirangute hoiatused, Huvipunktid, Sõidurea juhised
Puhastamine	Pühkige pehme kuiva lapiga; vältige vedelikke
Ohutusjuhised	Ärge kasutage sõidu ajal; tagage korralik kinnitus
Varuosad	Kinnitusrakis, auto laadija (saadaval edasimüüja kaudu)
Remonditavus	Kasutaja poolt mitte hooldatav; võtke remondiks ühendust toega
Käsiraamatu keeled	Mitu keelt, sealhulgas EN, RU, DE, FR, PL

Korduma kippuvad küsimused - F300 Navitel

Kuidas laadin Navitel F300?

Kasutage kaasasolevat USB-kaablit ja ühendage tavalise USB-laadija või arvutiga. Akuikoon näitab laadimise olekut.

Kuidas uuendada kaarte F300-l?

Laadige alla Navitel Map Updater tarkvara oma arvutisse, ühendage seade USB kaudu ja järgige ekraanil olevaid juhiseid kaartide uuendamiseks.

Kas saan muuta häälejuhendamise keelt?

Jah, minge Seaded > Hääl ja valige saadaolevate keelte hulgast. Võib-olla peate alla laadima täiendavaid hääli.

Kuidas seada kojuaadressi?

Minge Peamenüü > Lemmikud > Lisa kodu, seejärel sisestage oma aadress või valige kaardil.

Seade ei lülitu sisse. Mida peaksin tegema?

Veenduge, et aku on laetud, ühendades toiteallikaga vähemalt 30 minutiks. Kui see ikka ei lülitu sisse, proovige lähtestust, vajutades väikest lähtestusnuppu (kasutades nõela).

Kuidas kinnitada F300 autosse?

Kasutage kaasasolevat iminapakinnitust. Puhastage tuuleklaas, suruge kinnitus tugevasti ja kinnitage seade. Reguleerige nurk parima vaate jaoks.

Kas saan kasutada F300 jalutamiseks või rattasõiduks?

Jah, seade toetab jalakäija ja jalgratta režiime. Muutke reisirežiimi Seaded > Teekond.

Kuidas vältida tasulisi teid?

Planeerige teekond, seejärel puudutage Teekonna valikud ja lubage Väldi tasulisi teid. Seade arvutab ümber.

Kas Navitel F300 on veekindel?

Ei, seade ei ole veekindluseks hinnatud. Hoidke seda kuivana ja vältige kokkupuudet vihma või pritsmetega.

Kuidas taastada seadme tehaseseadet?

Minge Seaded > Süsteem > Tehaseseadete taastamine. Kinnitage oma valik. See kustutab kõik isiklikud andmed ja taastab vaikesätted.

KASUTUSJUHEND F300 Navitel

1. Köik seadistused, mida soovite kohandada, tehke enne söidu alustamist. On väga ohtlik manipuleerida seadet ja seadistada seda söidu ajal. Kui teil on vaja muuta navigatsiooni seadistust või seadme parameetreid, peate söiduki parkima ohutus kohas kooskölas liikluseeskirjadega.
2. Enne söidu alustamist, tutvuge planeeritud marsruudiga. Kui te ei kuule häälejuhist ning tahate orieteeruda vaadates kuvarit, siis veenduge eelkõige, kas liiklustingimused maanteel võimaldavad seda teha turvaliselt.
3. Ei saa välistada, et navigatsiooni andmed ning häälejuhised sattuvad vastuollu tegelike söidutingimuste või transpordi eeskirjadega. Peate alati pöörama oma tähelepanu liiklustingimustele maanteel, liiklusmärkidele ning jalakäijatele.
4. Ärge kunagi kasutage navigatsiooni instrumentina, et mõõta kiirust või sõidetud kaugust.
5. Satelliitsignaali vastuvõtmine võib olla mitmesugune olenevalt seadistuskohast sõidukis. Signaali kvaliteet võib olla halvem tunnelis, kõrgete ehituste lähedal või tiheda ehitusega aladel. Samuti võib vastuvõetava signaali kvaliteedile mõju avaldada ilmastikutingimused, nagu näiteks tugev udu.
6. On võimalik, et GPS signaali pole võimalik püüda

elektromagneetilise seadme läheduses või ehituste siseruumides.

1. Kui te pole seadet kasutanud pikemat aega, toimub asukoha määramine kauem, kuigi GPS püüab kvaliteetset signaali.
2. Pöörake tähelepanu sellele, kuhu seadme installeerite. Ärge installeerige seadet kohtadesse, kus nad vöiksid segada airbagi aktiveerimisel vöi takistada vaadet maanteele.
3. Hoidiku kinnitamisel esiklaasile veenduge, et klaasi pind oleks puhas. Hoidiku kinnituskohas ei tohi olla tolmu ega mustust, hoidiku imikinnituse all ei tohiks olla mingeid mulle, mis võiksid mõjuda negatiivselt kinnituse vastupidavust. Seadmele ja teistele esemetele kahju tekitamise eest vastutab ainult kasutaja nin sellesse pole arvestatud garantiid.
4. Ärge jätke seadet pikaajaliselt otse päikese kätte ning körge temperatuuriga kohtadesse. Aku ülekuumenemine võib põhjustada plahvatust.
5. Ärge hoidke seadet niiskuse käes ning kiire temperatuuri muutustega kohta sellepärast, et seadmes võib toimuda vee kiire kondensatsioon ning selle kahjustus. Kui seade on seatud niiskuse kätte, ärge seda sisse lülitage niikaua, kuni ese on täiesti kuivaks saanud.
6. Körvalised isikud ei tohi seadmega tegeleda, paranadada ega ka avada katet, sest niisugune tegevus vöib tekitada vale seadme funktsioneerimise ning ekstreemsetel juhtudel vöib

tekitada kahju. Mis tahes seadme muudatusi võib teostada ainult kvalifitseeritud personal.

1. Seadet toidetakse sisseehitatud aku abil Li-Pol, mis võib plahvatada või eraldada toksilisi aineid, kui sellega käia ümber ebasobival viisil. Ärge laske seadmel toimida füüsilisi lõöke ning ärge kasutage seda plahavatsuohtlike vedelike või gaasi lähedal.
2. Veenduge, et koht, kus seadet laetakse laadimisadapteri abil, küllaldaselt tuulutatud kohas, sest laadimisel vabaneb palju soojust. Ärge katke adapterit paberi või mu esemega, mis võiks halvendada õhu liikumist.
3. Kuvari ning muude osade puhastamisel ärge liialt suruge peale. Puhastamisel ärge kasutage paberist taskurätikuid ega ka muid kövemaid materjale, mis vöiksid seadet kraapida. Kasutage selleks ainult pehmet lappi.
4. Töörežiimil lubatud ümbritseva öhukeskkonna temperatuur: 0...+35 °C. Hoiustamistemperatuur: +5...+45 °C. Suhteline öhuniiskus: 5–90% ilma kondensatsioonita (25 °C).

Seadme kasutamine söidukis

Esiklaasil olev hoidik ning akulaadija on pakendi osa koos tarnitud tootega.

Hoidik esiklaasile

TÄHELEPANU! Valige hoidiku kinnituskohta väga hoolikalt. Hoidikut ei tohi paigaldada niimoodi, et see piiraks juhi väljavaadet söidukist. Kui söiduki esiklaas on tagatud soojendusega või UV kiirguse kaitse süsteemiga, võib see halvendada vastuvõetava signaali kvaliteeti.

Hoidiku seadistamine esiklaasil

Eelköige eemaldame imuri kinnituselt kaitsekile. Seejärel leiame hoidiku kinnitamiseks sobiva koha. Veenduge, et valitud kohas poleks üldse tolmu ning ka niiskust. Seejärel kinnitage imur esiklaasile. Tavalistes oludes hoiab imur seadet turvaliselt. Kui aga jätate imuri klaasile üle öö, vöib hoidiku kinnitusvõime niiskuse kondenseerumise töttu väheneda seoses temperatuuri üldise langemisega. Selletöttu soovitame eemaldada seadme ning hoidiku esiklaasilt, et vältida seadme ja hoidiku võimaliku rikkumist.

Vead ja vigade eemaldamine

Seade ei tööta

• Kontrollige, kas seade on laetud. Juhul kui seade pole laetud, ühendage see toiteallikaga ja oodake vähemalt 5 minutit.
• Suruge lülitit vähemalt 8 sekundi jooksul.
• Vaatamata sellele, et seade on laetud, ühendage see toiteallikaga ja proovige seadet uuesti käivitada.
• Kui seade ei tööta ka pärast laadimist, pöörduge meie klienditoe või ükskõik missuguse sertifitseeritud teeninduskeskuse poole.

Seade lülitub kohe peale sisselülitamist uuesti välja

- Võib olla, et aku seade on ainut väga vähe laetud. Niisugustel puhkudel süsteem lülitub automaatselt välja. See aitab vältida aku täiesti tühjaks saamist, mis võib põhjustada andmete kaotamist. Enne kui teete järgmise seadme sisselülitamiskatse, laske sellel vähemalt 5 minutit laadida ja tööd jätkates jätke seadme adapter vooluvõrguga ühendusse.

Kiire aku tühjenemine

- Jahedas keskkonnas tühjeneb aku palju kiiremini.

Aku ei lae

• Kontrollige, kas adapter on ühendatud vooluvörku.
• Veenduge, et kasutate vooluvõrgus adapterit, mis kuulub sellele seadmele, mingil juhul ärge kasutage muu seadme adapterit.
• Võib juhtuda, et väga kuumas kliimas aku ei alusta laadimist.

Heli ei toimi

• Kontrollige programmi seadistust, kas heli on sisse lüllitatud.
• Veenduge, kas heli seadistus pole liiga madalal.

Seade ei tunne ära microSD mälukaarti

• Veenduge, et kaart on täielikult surutud öigesse süvendisse ning asub tagatud asendis.
• Konrollige, kas kaart pole kogematta sisestatud vastupidi.
• Kontrollige, kas kaart pole vigastatud. Proovige seda kasutada teises seadmes.
• Võtke kaart välja ning sisestage see uuesti. Taaskäivitage seade.
• Tutvuge kaardi juures asuva installeerimisjuhisega.

Pole võimalik faile kopeerida

• Kontrollige, kas arvuti ja seade on nõuetekohaselt omavahel loodud.
• Võibolla on mäluseade täis ning teil tuleb kustutada mittevajalikud failid.

Seadme hooldamine

Nõuetekohane hooldus tagab seadmele selle pikaajalise ning töökindla toimimise

• Ärge jätke seadet kõrge niiskuse- ja temperatuuriga keskkonda.
• Ärge jätke seadet päikese ja UV kiirguse kätte.
• Ärge pange ega laske tilkuda seadme peale mitte midagi.
• Ärge laske seadmel toimida füüsilisi lööke, näiteks hoope või kukkumist.
• Ärge jätke seadet niiskuse ja kiirete temperatuuri muutuste kätte sellepärast, et niimoodi vöib vesi seadmes kondenseeruda ning seda kahjustada. Kui seade asus niiskes keskkonnas, siis ärge seda nii kaua sisse lülitage, kuni pole täielikult kuivanud.
• Seadme kuvarit võib väga kergesti ära kriipida. Ärge puutuge kuvarit teravate esemetega. Kuvari kriimustusi võite kaitsta kaitsekilega.
• Ärge kunagi puhastage sisselülitatud kuvarit. Puhastamisel kasutage ainult puhast lappi.
• Ärge kasutage kuvari puhastamisel paberrätikuid ega käterätikuid.
• Ärge püüdke ise seadet demonteerida, parandada ega kohandada, sest niimoodi võite endale põhjustada vigastusi või lõppkokkuvõttes seadmele tekitada talitlushäireid. Samuti muutuks garantii kehtetuks.

Ohutu liiklemine

• Seadme funktsioonide ohutu kasutamise tagamiseks ärge unustage jälgida liikluseeskirja nõudeid. Lisaks sellele olge söiduki juhtimisel möistlik, kuna juhtimisel peate arvestama ohufaktoriga arvestamist.
• Käesolevad reeglid tulenevad esmajärjekorras ohust tekitada kahju kolmandate isikute elule või tervisele, nende varale või koduloomadele ning lõpptulemusena kahjustada elukeskkonda.
• Kui peatate sõiduki, kasutage alati parkimispidurit. Hoidke parkimispidurit korrapäraselt toimivas seisundis, et hoida ära sõiduki igasuguse iseliikumise võimaluse.
• Parkige söidukit avatud ja hästituulutatud ruumis.
• Hoidke söiduki sisemist helitugevust suhteliselt madalal tasemel, et te saaksite kuulda köike, mis toimub väljapool söidukit.
• Ärge tehke söidukis midagi, mis vöiks suunata teie tähelepanu mujale.

NAVITEL s.r.o. teatab, et NAVITEL F300 on kooskõlas direktiiviga RED 2014/53/EU.

Vastavusdeklaratsiooni täistekst on kättesaadav järgmisel Interneti-aadressil:

www.navitel.cz/ee/declaration_of_conformity/f300

Tehnilised parameetrid

Süsteemi parameetrid
Protsessor Mstar MSB2531	800 MHz, Cortex-A7
Mälu RAM 128 MB, DDR3
Välise mälu süvend microSDHC, kuni 32 GB
Sisemine salvestusruum 8 GB
Operatsioonisüsteem WinCE / Linux
Põhilised parameetrid
Kuvar 5" TFT, 480×272
Kõlar 8 oomi / 1,5 W
GPS parameetrid
GPS MSR2112 32PIN-QFN
Frequency 1.575 GHz
Kanalite arv 66 kanalit (asukoha otsing) / 22 kanalit(jälgimine)
KOOD C/A 1,023 kiibi sagedus (MHz)
Tundlikkus -165 dBm

Asendi määramise täpsus 10 m, 2D RMS; 5 m 2D RMS, toetus WAAS
Kiirus	0.1 m/s
Värskendussagedus	1 Hz
Värskenduse aeg	0.1 s
Kuum start	2 s (autonoomselt)
Soe start	32 s (autonoomselt)
Külm start 35 s (autonoomselt)
Maksimaalne kõrgus merepinnast	18 000 m
Maksimaalne kiirus 515 m/s
Antenn	sisemine keraamiline antenn; 18,4 mm × 18,4 mm × 2 mm
NMEA	NMEA 0183 standardne v3.01
Boodikiirus (andmekiirus) 1 Port COM1	15200 b/s

Märkus: Seadme omadusi ning selle välimust vöib tootja muuta ilma eelneva etteteatamiseta.

Sissejuhatus

Navitel Navigator on multifunktionsaalne offline navigatsiooni rakendus, mida kasutatakse efektiivse marsruudi leidmiseks ning selle planeerimiseks. Programmi funktsioon seisneb primaarselt selles, et määrata kindlaks ning kuvada praegust asukohta kaardil, automaatselt ja käsitsi seadistada marsruudi punktid, objektide otsing, väljaarvestused ja teabe kuvamine teede ning paljude muude asjade kohta.

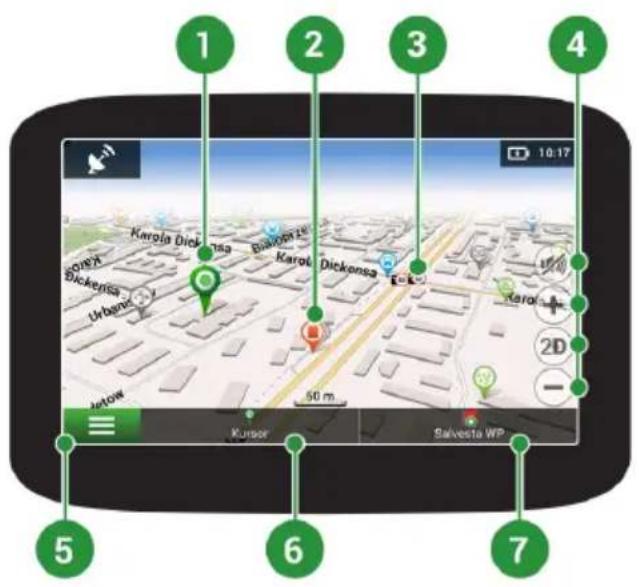

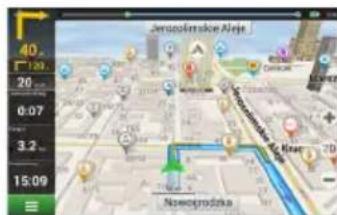

Kasutaja programmiliidesed

1	Punkt kaardil	Kerge puudutusega kaardil märgistate punkti, mille abil võite korraldada järgmisi tegevusi,,„Kursor“ ning „Salvesta WP“.
2	Huvi punktid See on huvipunktide kuvamise näide (POI) programmis. Erinevad huvipunktid kuvatakse erinevate ikoonide poolt. Eksisteerib palju erinevaid ikoone konkreetse huvipunkti jaoks, näiteks nagu ostukeskus, müügikettide poed, bensiinijaamad jms.
3	SPEEDCAM See on näide, kuidas kaardil kuvatakse funktsioonidega ikoonid, mis teid hoiatavad kiiruskaamerate, radarite, ohtlike ristmike eest, aeglustite ning muude SPEEDCAM eest. Tegemist on spetsiaalsete kaartide punktidega, mille mötteks on mitmesuguste potentsiaalsete takistuste äramärkimine marsruudil.
4	Kaardi nupud	Need nupud on kaardi (2D/3D) kontrolltüübi juhtimise kuvamiseks, kaardi möötmete ja helitugevuse seadistamiseks.
5	Peamenüü Klöpsates käesoleval nupul, avaneb programmi peamenüü.
6	Kursor See nupp on kättesaadav ainult sellisel juhul, kui kaardil on valitud mingi punkt.Klöpsates sellel nupul avaneb kuvaril pilt „Minu marsruut“, kus võite valitud punktiga teha mitmesuguseid operatsioone.
7	Salvestada WP	Käesolev nupp on kättesaadav ainult sellisel juhul, kui kaardil on valitud mingi punkt.Klöpsates sellel nupul salvestate valitud punkti marsruudi punktina.

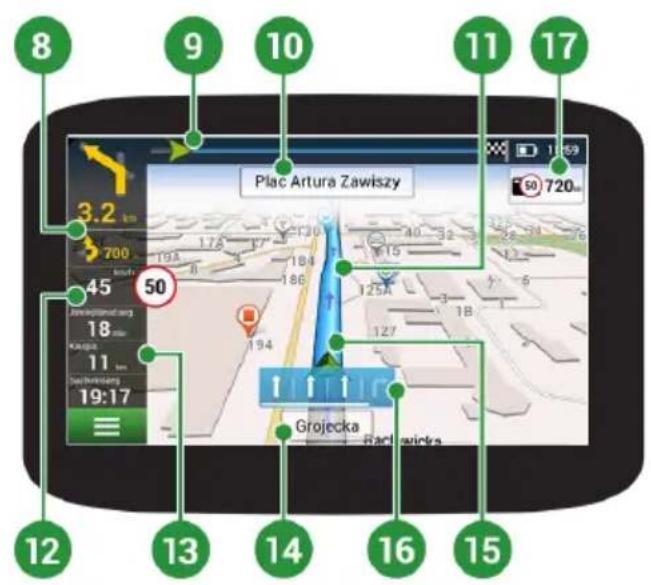

8	Järgmine manööver	Järgmiste kahe manöövri kauguse indikatsioon. Vajutades sümbolile avate dialoogi akna, kus võite teha mitmeid dkonfiguratsiooni seadistusi.
9	Toimumise indikaator	Indikaator näitab läbitud ning allesjäävat marsruudi osa.

10 Tänav peale manööverdamist	Tänava nimetus pärast manööverdamist. Teatud tingimustel kuvatakse pärast manöövrit tänava paneelil tänava nimetuse asemel järgmine söidurada.

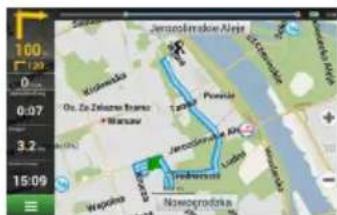

11 Marsruut Trasa Aktiivne	marsruut.
12 Kiirus Tee kiirusepiirang	kuvatakse praeguse autokiiruse kõrval. Programm teatab juhile kiiruse kõrvalekaldumise korral - oranži värvipiirkond kindlaksmääratud kiiruse tasemele (vaikimisi 10 km/h), punane kiiruse ületamise väärtuse puhul. Seadistuste jaotises Häired on võimalik seadistada oranži märguande kiiruse tase kuni 30 km/h.
13	Teabepaneel
14	Praegune tänav
15 GPS kursor Näitab seadme värskendatud positsiooni, juhul kui GPS vastuvõtja on sisse lülitatud.
16 Manööverdamise näitaja	Kahe või enama söidurajaga teede läbimisel kuvab selle näidu andmed lubatud manöövri lähimast ristmikust või pöördepunktist; Indikaatori all olev edenemisriba näitab kirjeldatud manööverdamiseks jäänud vahemaad.
17	Teede eeskirjad

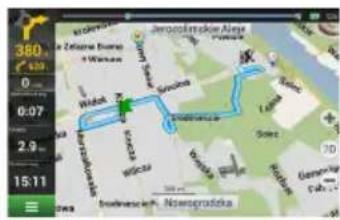

Marsruut kaardil valitud punktini

Võite lasta planeerida marsruudi kindlasse kaardil valitud punkti. Käesoleva seadme asendit kasutatakse algse marsruudi punktina. Vajutades kaardil märgistate kindla punkti, valige „Kursor“ [1] ning vajutage antud võimalusel „Navigeeril“ [2]. Kogu marsruut kuvatakse kaardil [3].

Pilt. 1 Pilt. 2 Pilt. 3

Kui soovite leida marsruuti konkreetse tuntud aadressini, vajutage „Menüü“ [1] > „Otsi“ [2] > „Aadressi järgi“ ning seejärel vajutage nupul „Vali riik“ [3]. Sisestage riigi nimi [4]. Vajutades paremal ikooni ülaosas asuval kuvaril peidate klavatuuri. Valige riik [5]. Võimalustega „Vali linn“, „Vali tänav“ ning „Vali ehitus“ ning aktiveeruvad alati alles siis, kui täidate nende eelnevad alad [6]. Köikide sisestatud andmetega kuvatakse objekt ekraanil. [7]. Vajutage nimetusel „Navigeeril“. Programm planeerib automaatselt marsruudi käesolevast kohast kuni märgitud aadressini [8]. Nüüd võite söita sellel marsruudil [9].

Pilt. 1 Pilt. 2 Pilt. 3

Pilt. 4 Pilt. 5 Pilt. 6

Pilt. 7 Pilt. 8 Pilt. 9

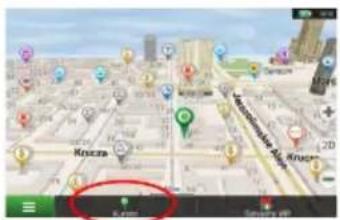

Kõikide marsruudi punktide käsitsi seadistus

Kui soovite planeerida marsruuti niimoodi, et alg ja eesmärgi punkti määrate käsitsi, märkige eelköige kaardil punkt, kust tahate alustada, ning vajutades nuppu „Kursor“ [1] minge üle kuvaril „Minu marsruut“. Vajutage kuvari teabepaneeli alumisel osal [2]. Kuvaril „Omadused“ [3] vajutage nupul „Seadistada start“. Programm kutsub teid üles lülitama GPS vastuvõtja välja. Punk on kaardil märgitud algpunktina. Seejärel valige kaardil sihtmärgi punkti: märkige punkt klõpsates kaardil, seejärel vajutage nupul „Kursor“ [4] ning löpuks kuvaril „Minu marsruut“ vajutage nupul „Navigeeri!” [5]. Programm koostab marsruudi [6].

Pilt. 1 Pilt. 2 Pilt. 3

Pilt. 4 Pilt. 5 Pilt. 6

Navitel Navigator uuenduste keskus

Navitel Navigator uuenduste keskuson vaba töölaud, mis aitab su GPS-i Navigaaroril. Tööriist on saadaval Windowsi arvutitele.

1. Et käivitada Navitel Navigator uuenduskeskust oma arvutis, vajutage laadi alla nuppu ja järgige ekraanile ilmuvaid juhiseid. Kui seadistus on löpetatud, käivitub Navitel Navigator uuenduskeskus sinu arvutis.
2. Ühendage oma navigeerimisseade arvutiga USB-kaabli abil.
3. Kui seade on korralikult ühendatud, tuvastab programm selle automaatselt.Kui programm ei käivitu, siis tuntakse teie navigeerimisseade ära kui eemaldatavat osa või USB massmälu [1].

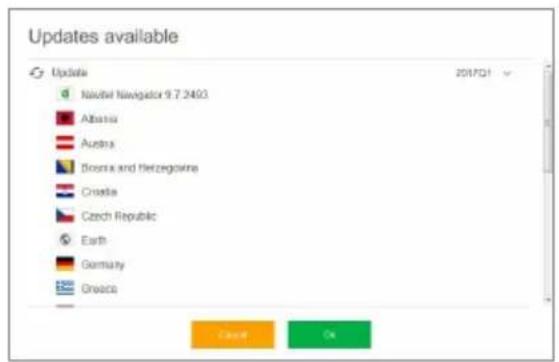

4. Tööriist kuvab saadaolevad kaardid ja tarkvara uuendused [2].

Pilt. 1 Pilt. 2

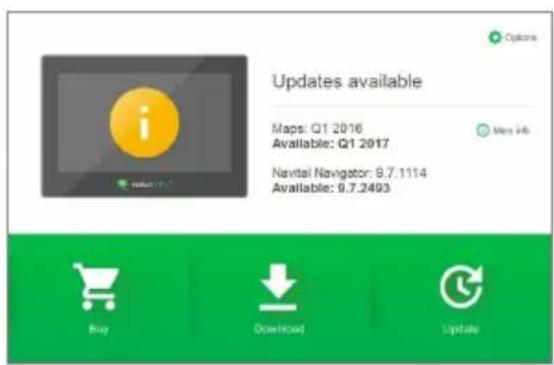

1. Uuenduste kohta lisateabe saamiseks klöpsake valikut Värskenda [3]. Värskenduste alla laadimiseks ja installimiseks klöpsake OK [4]. Soovituslik on tarkvara esmalt uuendada, kuna uusim kaadiprogramm jookseb tavaliselt uusima tarkvara versiooni alt köige paremini.

Pilt. 3 Pilt. 4

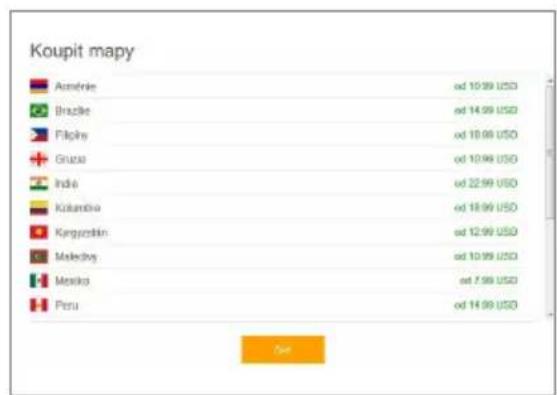

1. Allalaadimiseks saadaval olevate kaartide täieliku loendi vaatamiseks klöpsake valikul Laadi alla.

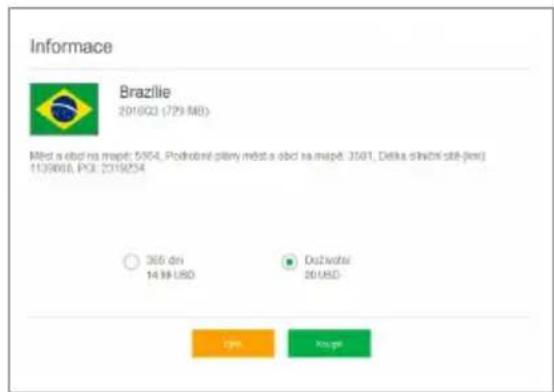

2. Klöpsake nupul Osta ja valige riigi kaart või kaardipakett, mida soovite osta [5]. Valige 1 kahest valikust- 1-aastane tellimus või piiramatu versioon [6]. Laadige alla ostetud kaarte.

Pilt. 5 Pilt. 6

1. Tarkvara ja kaardid on nüüd ajakohased. Ühendage oma navigatsiooniseade lahti.

NAVITEL

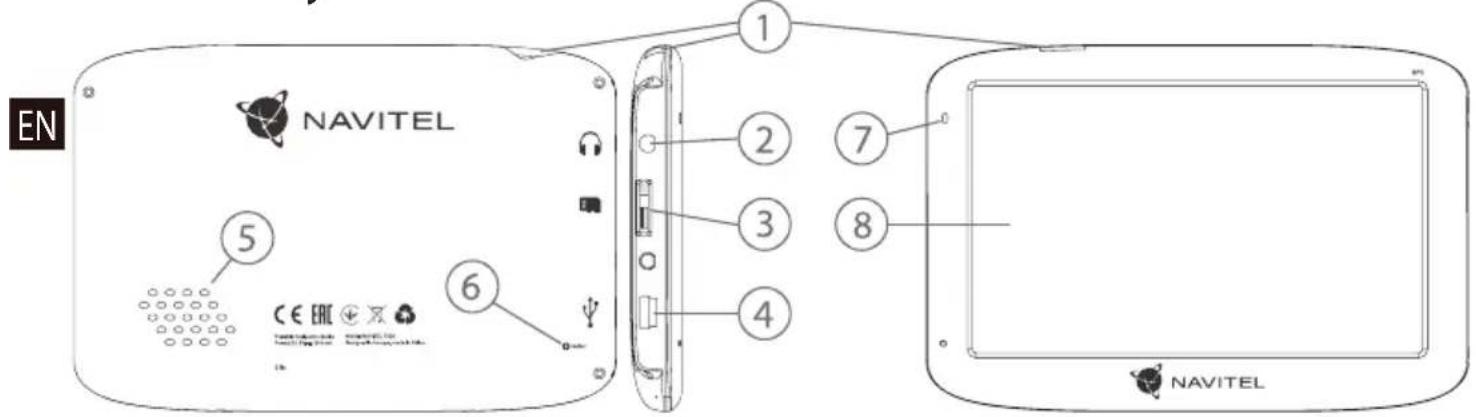

Device Layout

1. On/Off button.
2. 3.5 mm mini jack audio connector.
3. microSD slot.

4. Mini-USB port.

5. Speaker.

6. Reset button.
7. Battery charge indicator.
8. Display.
