DFT085F - Metallipöördlath MAKITA - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta kruvikeeraja
Mudeli number	DFT085F
Bränd	Makita
Nimipinge	14.4 V DC
Kinnitusmoment (kõva liigend)	3 - 8 N·m
Kinnitusmoment (pehme liigend)	3 - 8 N·m
Tühikäigu kiirus	150 - 900 min⁻¹
Mõõtmed (P x L x K) koos BL1415 akuga	190 mm x 72 mm x 237 mm
Mõõtmed (P x L x K) koos BL1430 akuga	190 mm x 72 mm x 254 mm
Netokaal	1.3 - 1.8 kg
Aku kassett (ühilduv)	BL1415, BL1415N, BL1415NA, BL1430, BL1430A, BL1430B, BL1440, BL1450, BL1460A, BL1460B
Laadija (ühilduv)	DC18RC, DC18RD, DC18SD, DC18SE, DC18SF
Sihtotstarve	Kruvimine puidus, metallis ja plastis
Helirõhu tase	70 dB(A) or less (K=3 dB(A))
Vibratsioonikiirgus (kruvimine ilma löögita)	2.5 m/s² or less (K=1.5 m/s²)
Kaitsmise omadused	Ülekoormuse, ülekuumenemise, tühjenemise kaitse; automaatne peatus kinnitusel
LED indikaatori funktsioonid	Aku mahutavus, kinnituse lõpetamine, häired madala aku, hoolduse jne jaoks
Pöördlüliti	Päripäeva/vastupäeva pöörlemine neutraalse lukustusega
Reguleeritav kinnitusmoment	Jah, läbi reguleerimiskäepideme (valikuline tarvik)
Reguleeritav tühikäigu kiirus ja pöördenurk	Jah, arvutitarkvara ja USB ühenduse kaudu
Esituli	LED lamp süttib, kui päästikut tõmmatakse
Aku mahutavuse indikaator (BL1460A)	4-tasemeline LED indikaator kontrollnupuga
Hooldusalarm	Eelseadistatud kruvide arv käivitab kollase LEDi; lähtestatav tarkvara kaudu

Korduma kippuvad küsimused - DFT085F MAKITA

Kuidas reguleerida kinnitusmomenti minu Makita DFT085F-l?

Eemaldage esmalt aku kassett. Vabastage ja eemaldage rõngast kinnitav kruvi. Pöörake rõngast käsitsi, kuni auk on nähtav. Paigaldage aku tagasi, tõmmake ja vabastage päästik, et auk joondada, seejärel eemaldage aku. Kasutage valikulist reguleerimiskäepidet: sisestage tihvt auku ja pöörake päripäeva suurema momendi jaoks, vastupäeva väiksema momendi jaoks. Joondage kollane joon soovitud numbriga skaalal. Paigaldage aku tagasi ja testige momendimõõturiga. Lõpuks pöörake rõngast ja pingutage kruvi.

Mida tähendab, kui LED indikaator süttib punaselt ja kostab pikk piiks?

See näitab ebapiisava kinnituse häiret. Eelseadistatud momenti ei saavutatud, kuna päästik vabastati enne kinnituse lõpetamist. Pingutage kruvi uuesti, et see parandada.

Kuidas muuta pöörlemissuunda?

Kasutage päästiku lähedal asuvat pöördlüliti hooba. Vajutage küljelt A päripäeva pöörlemiseks või küljelt B vastupäeva pöörlemiseks. Veenduge alati, et tööriist on täielikult peatunud enne suuna muutmist. Seadke hoob neutraalasendisse, kui seda ei kasutata.

Miks mu tööriist töö ajal automaatselt peatub?

Tööriistal on kaitsesüsteem, mis katkestab voolu ülekoormuse, ülekuumenemise või madala aku korral. Kui see peatub, lülitage tööriist välja, eemaldage aku, laske sellel jahtuda, kui see on ülekuumenenud, või laadige akut, kui see on tühi. Seejärel taaskäivitage.

Kuidas paigaldada või eemaldada aku kassetti?

Eemaldamiseks lükake aku kassett maha, vajutades samal ajal kasseti esiküljel olevat nuppu. Paigaldamiseks joondage aku keel korpuse soonega ja lükake see sisse, kuni see klõpsatab. Veenduge, et nupu punane indikaator pole nähtav; kui see on nähtav, pole see lukustatud.

Kas ma saan kasutada mitte-Makita akusid?

Ei, soovitatav on kasutada ainult ehtsaid Makita akusid. Mitte-ehtsate või muudetud akude kasutamine võib põhjustada plahvatust, tulekahju, kehavigastusi ja tühistada garantii.

Kuidas kontrollida järelejäänud aku mahutavust?

Aku kasseti BL1460A puhul vajutage kontrollnuppu. Indikaatorlambid süttivad umbes 5 sekundiks, et näidata mahutavust. Kui tööriist on sisse lülitatud, süttivad lambid päästiku tõmbamise ajal. Kui oranž lamp vilgub, laadige aku uuesti.

Millist hooldust vajab DFT085F?

Enne hooldust veenduge alati, et tööriist on välja lülitatud ja aku eemaldatud. Puhastage kuiva lapiga; ärge kunagi kasutage bensiini, lahustit ega alkoholi. Remondi jaoks võtke ühendust Makita volitatud teeninduskeskusega. Kasutage ainult ehtsaid Makita varuosi.

Kuidas reguleerida tühikäigu kiirust ja pöördenurka?

Neid parameetreid saate reguleerida arvutitarkvara kaudu. Installige rakendustarkvara oma arvutisse, ühendage tööriist USB-kaabliga (USB-port asub tööriista katte all) ja järgige tarkvara juhiseid. Tarkvara saamiseks võtke ühendust Makita'ga.

Mida teha, kui LED indikaator vilgub kiiresti punaselt ja kostab lühike piiks?

See näitab, et ülekuumenemiskaitse on aktiveerunud, kuna tööriista kontroller kuumenes ebanormaalselt. Eemaldage kohe aku kassett ja laske tööriistal enne kasutamist jahtuda.

KASUTUSJUHEND DFT085F MAKITA

• Meie pideva uuringu- ja arendusprogrammi töttu võidakse tehnilisi andmeid muuta ilma sellest ette teatamata.
• Tehnilised andmed ja akukassett võivad riigiti erineda.
• Kaal võib erineda olenevalt lisaseadistest, kaasa arvatud akukassetist. Kergeim ja raskeim kombinatsioon EPTA-protseduuri 01/2014 kohaselt on toodud tabelis.

Kavandatud kasutus

See tööriist on möeldud kruvide keeramiseks puitu, metalli ja plasti.

Müra

Tüüpiline A-korrigeeritud müratase, määratud standardi EN62841 kohaselt:

Mudel DFT085F

Heliröhutase ( L_pA ): 70 dB (A) või vähem

Määramatus (K): 3 dB (A)

Mudel DFT127F

Heliröhutase (L _pA ): 70 dB (A) või vähem

Määramatus (K): 3 dB (A)

Töötamisel vöib müratase ületada 80 dB (A).

⚠️HOIATUS: Kasutage kõrvakaitsmeid.

Vibratsioon

Vibratsiooni koguväärtus (kolmeteljeliste vektorite summa) määratud standardi EN62841 kohaselt:

Mudel DFT085F

Töörežiim: löögita kruvide keeramine

Vibratsiooniheide (a _h ): 2,5 m/s ^2 või vähem

Määramatus (K): 1,5 m/s²

Mudel DFT127F

Töörežiim: löögita kruvide keeramine

Vibratsiooniheide (a _h ): 2,5 m/s ^2 või vähem

Määramatus (K): 1,5 m/s²

MÄRKUS: Deklareeritud vibratsiooniheite väärtus on mõõdetud kooskõlas standardse testimismeetodiga ning seda võib kasutada ühe seadme võrdlemiseks teisega.

MÄRKUS: Deklareeritud vibratsiooniheite väärtust vöib kasutada ka mürataseme esmaseks hindamiseks.

⚠ HOIATUS: Vibratsioonitase vöib elektritööriista tegelikkuses kasutamise ajal erineda deklareeritud väärtusest olenevalt tööriista kasutamise viisidest.

⚠ HOIATUS: Rakendage operaatori kaitsmiseks kindlasti piisavaid ohutusabinõusid, mis põhinevad hinnangulisel müratasemel tegelikus töösituatsioonis (võttes arvesse tööperioodi kõiki osasid, nagu näiteks korrad, kui seade lülitatakse välja ja seade töötab tühikäigul, lisaks tööajale).

EÜ vastavusdeklaratsioon

Ainult Euroopa riikide puhul

EÜ vastavusdeklaratsioon sisaldub käesoleva juhendi Lisas A.

OHUTUSHOIATUSED

Üldised elektritööriistade ohutushoiatused

A HOIATUS: Lugege läbi köik selle elektritöö-riistaga kaasas olevad ohutushoiatused, juhised, joonised ja tehnilised andmed. Järgnevate juhiste eiramine vöib pöhjustada elektrilöögi, süttimise ja/vöi raske kehavigastuse.

Hoidke edaspidisteks viide- teks alles köik hoiatused ja juhtnöörid.

Hoiatustes kasutatud termini „elektritööriist“ all peetakse silmas elektriga töötavaid (juhtmega) elektritööriistu või akuga töötavaid (juhtmeta) elektritööriistu.

Juhtmeta kruvikeeraja ohutushoiatused

1. Hoidke elektritööriista isoleeritud haarde-pindadest, kui töötate kohas, kus kinnitusvahend vöib sattuda kokkupuutesse varjatud elektrijuhtmetega. Pingestatud elektrijuhtmetega kokku puutunud kinnitusvahendid vöivad pöhjustada elektritööriista metallosade voolu alla sattumise, mille tagajärjel vöib tööriista kasutaja saada elektrilöögi.
2. Veenduge alati, et omaksite kindlat toetus-pinda. Kui töötate körguses, siis jälgige, et teist all-pool ei viibiks inimesi.
3. Hoidke tööriista kindlalt käes.
4. Hoidke käed pöörlevatest osadest eemal.
5. Ärge puudutage otsakut ega töödeldavat detaili vahetult pärast tööriista kasutamist; need vöivad olla väga kuumad ja pöhjustada põletushaavu.
6. Töödeldav detail kinnitage alati kas kruustangide või sarnaste abivahenditega.

HOIDKE JUHEND ALLES.

⚠️HOIATUS: ÄRGE UNUSTAGE järgida toote ohutusnõudeid mugavuse või toote (korduskasutamisega saavutatud) hea tundmise töttu.

VALE KASUTUS või kasutusjuhendi ohutuseeskirjade eiramine võib põhjustada tervisekahjustusi.

Akukassetiga seotud olulised ohutusjuhised

1. Enne akukasseti kasutamist lugege (1) akulaa-dijal, (2) akul ja (3) seadmel olevad juhtnöörid ja hoiatused läbi.
2. Ärge võtke akukassetti lahti.
3. Kui tööaeg järsult lüheneb, siis löpetage kohe kasutamine. Edasise kasutamise tulemuseks vöib olla ülekuumenemisoht, vöimalikud põletused vöi isegi plahvatus.

4. Kui elektrolüüti satub silma, siis loputage silma puhta veega ja pöörduge koheselt arsti poole. Selline önnetus vöib pöhjustada pimedaksjäämist.

5. Ärge tekitage akukassetis lühist:

(1) Ärge puutuge klemme elektrijuhtidega.
(2) Ärge hoidke akukassetti tööriistakastis koos metallesemetega, nagu naelad, mündid jne.
(3) Ärge tehke akukassetti märjaks ega jätke seda vihma kätte.
Aku lühis võib põhjustada tugevat elektrivoolu, ülekuumenemist, põletusi ning ka sea-det tösiselt kahjustada.

1. Ärge hoidke tööriista ja akukassetti kohtades, kus temperatuur vöib tõusta üle 50 °C.

2. Ärge põletage akukassetti isegi siis, kui see on saanud tõsiselt vigastada või on täiesti kulunud. Akukassett võib tules plahvatada.

3. Olge ettevaatlik, ärge laske akul maha kukkuda ja vältige lööke.

4. Ärge kasutage kahjustatud akut.

5. Sisalduvatele liitium-ioonakudele võivad kohalduda ohtlike kaupade õigusaktide nõuded. Kaubanduslikul transportimisel, näiteks kolmandate poolte või transpordiettevõtete poolt, tuleb järgida pakendil ja siltidel toodud erinõudeid. Transportimiseks ettevalmistamisel on vajalik pidada nõu ohtliku materjali eksperdiga. Samuti tuleb järgida võimalike riiklike regulatsioonide üksikasjalikumaid nõudeid. Katke teibiga või varjake avatud kontaktid ja pakendage aku selliselt, et see ei saaks pakendis liikuda.

6. Järgige kasutuskölbmatuks muutunud aku käitlemisel kohalikke eeskirju.

HOIDKE JUHEND ALLES.

⚠ETTEVAATUST: Kasutage ainult Makita originaalakusid. Mitte Makita originaalakude või muudetud akude kasutamine võib põhjustada akude süttimise, kehavigastuse ja kahjustuse. Samuti muudab see kehtetuks Makita tööriista ja laadija Makita garantii.

Vihjeid aku maksimaalse kasutusaja tagamise kohta

1. Laadige akukassetti enne selle täielikku tühjenemist. Kui märkate, et tööriist töötab väiksema võimsusega, peatage töö ja laadige akukassetti.
2. Ärge laadige täielikult laetud akukassetti. Ülelaadimine lühendab akude kasutusiga.
3. Laadige akukassetti toatemperatuuril 10 °C - 40 °C. Enne laadimist laske kuumenenud akukassetil maha jahtuda.
4. Kui te ei kasuta akukassetti kauem kui kuus kuud, laadige see.

FUNKTSIONAALNE KIRJELDUS

AETTEVAATUST: Kandke alati hoolt selle eest, et tööriist oleks enne reguleerimist ja kontrollimist välja lülitatud ja akukassett eemaldatud.

Akukasseti paigaldamine või eemaldamine

AETTEVAATUST: Lülitage tööriist alati enne akukasseti paigaldamist või eemaldamist välja.

AETTEVAATUST: Akukasseti paigaldamisel või eemaldamisel tuleb tööriista ja akukassetti kindlalt paigal hoida. Kui tööriista ja akukassetti ei hoita kindlalt paigal, võivad need käest libiseda ning kahjustada tööriista ja akukassetti või põhjustada kehavigastusi.

▶ Joon.1: 1. Punane näidik 2. Nupp 3. Akukassett

Akukasseti eemaldamiseks libistage see tööriista küljest lahti, vajutades kasseti esiküljel paiknevat nuppu alla.

Akukasseti paigaldamiseks joondage akukasseti keel korpuse soonega ja libistage kassett oma kohale. Paigaldage akuadapter alati nii kaugele, et see lukustuks klöpsatusega oma kohale. Kui näete nupu ülaosas punast osa, pole kassett täielikult lukustunud.

⚠ETTEVAATUST: Paigaldage akukassett alati täies ulatuses nii, et punast osa ei jääks näha. Muidu võib adapter juhuslikult tööriistast välja kukkuda ning põhjustada teile või läheduses viibivatele isikutele vigastusi.

⚠ETTEVAATUST: Ärge rakendage akukasseti paigaldamisel jõudu. Kui kassett ei lähe kergesti sisse, pole see öigesti paigaldatud.

Aku jääkmahtuvuse (BL1460A) kontrollimine

▶ Joon.2: 1. Märgulambid 2. Kontrollimise nupp

MÄRKUS: Näidatud mahutavus võib veidi erineda tegelikust mahutavusest olenevalt kasutustingimus- test ja ümbritseva keskkonna temperatuurist.

Laadimisel

Laadimise alguses hakkab esimene (kõige vasak-poolsem) märgutuli vilkuma. Laadimise jätkudes süttivad üksteise järel ülejäänud tuled, näidates aku jääkmahtuvust.

MÄRKUS: Kui märgutuli laadimise ajal ei sütti ega vilgu, vöib aku olla vigane. Sel juhul pöörduge kohaliku teeninduskeskuse poole.

Kasutamisel

Kui tööriist sisse lülitatakse, süttivad lambid, mis näita-vad aku jääkmahtuvust. Tööriista väljalülitamisel kustub tuli umbes 5 sekundi pärast.

Kui kontrollnuppu vajutatakse sel ajal, kui tööriist on välja lülitatud, süttivad märgutuled aku jääkmahtuvuse näitamiseks umbes 5 sekundiks.

Kui oranž lamp vilgub, lõpetab tööriist töötamise vähese aku jääkmahtuvuse tõttu (automaatseiskumise mehhanism). Sellisel juhul laadige akukassetti või kasutage laetud akukassetti.

Kui tööriista kasutatakse akuga, mida pole kaua aega kasutatud, vöib juhtuda, et ükski lamp ei sütti. Sellisel juhul löpetab tööriist töötamise vähese aku jääkmahtuvuse töttu. Laadige akukassett korralikult täis.

Tööriista/aku kaitsesüsteem

Tööriist on varustatud tööriista või aku kaitsesüstee-miga. Süsteem lülitab mootori automaatselt välja, et pikendada tööriista ja aku tööiga. Tööriist seiskub käita-mise ajal automaatselt, kui tööriista või aku kohta kehtib üks järgmistest tingimustest.

Ülekoormuskaitse

Kui tööriista/aku kasutamise käigus hakkab see tarbima ebaharilikult palju voolu, peatub tööriist automaatselt. Sellisel juhul lülitage tööriist välja ja löpetage töö, mis pöhjustas tööriista ülekoormuse. Pärast seda käivitage tööriist uuesti.

Ülekuumenemiskaitse

Tööriista/aku ülekuumenemisel seiskub tööriist auto- maatselt. Sellises olukorras laske tööriistal/akul enne uuesti kasutamist jahtuda.

Ülelaadimiskaitse

Kui aku laetuse tase ei ole piisav, seiskub tööriist automaatselt. Sellisel juhul eemaldage aku seadmest ja laadige täis.

Lüliti funktsioneerimine

⚠ HOIATUS: Kontrollige alati enne akukasseti tööriista külge paigaldamist, kas lüliti päästik funktsioneerib nöuetekohaselt ja liigub lahtilask-misel tagasi väljalülitatud asendisse.

Tööriista käivitamiseks on vaja lihtsalt lüliti päästikut vajutada. Seiskamiseks vabastage lüliti päästik.

MÄRKUS: Tööriist ei tööta umbes üks sekund pärast kinnitamist, isegi kui lülitit tömmatakse.

Eesmise lambi süütamine

▶ Joon.4: 1. Lamp

⚠ETTEVAATUST: Ärge vaadake otse valgusesse ega valgusallikat.

Lambi süütamiseks tömmake lüliti päästikut. Lamp põleb sel ajal, kui tömmatakse lüliti päästikut. Lamp kustub umbes 10 sekundit pärast lüliti päästiku vabastamist.

MÄRKUS: Pühkige lamp kuiva lapiga puhtaks. Olge seda tehes ettevaatlik, et lambi läätse mitte kriimustada, sest muidu võib valgustus väheneda.

Suunamuutmise lüliti töötamisviis

▶ Joon.5: 1. Suunamuutmise lüliti hoob

⚠ETTEVAATUST: Enne töö alustamist kontrollige alati pöörlemise suunda.

ETTEVAATUST: Kasutage suunamuutmislülit alles pärast tööriista täielikku seiskumist. Enne tööriista seiskumist suuna muutmine võib tööriista kahjustada.

AETTEVAATUST: Kui tööriista ei kasutata, peab suunamuutmislüliti hoob olema alati neutraalses asendis.

Sellel tööriistal on suunamuutmise lüliti, millega saab muuta pöörlemise suunda. Suruge suunamuutmislüliti hoob A-küljel alla – tööriist pöörleb päripäeva, vastupäeva pöörlemiseks suruge see alla B-küljel. Kui suunamuutmislüliti hoob on neutraalses asendis, siis lüliti päästikut tömmata ei saa.

Leednäidik/piipar

▶ Joon.6: 1. Leednäidik

Tööriistal olev leednäidik/piipar näitab järgmiseid funktsioone.

Funktsioon Tööriista olek Leednäidiku/piipari olek Vajalik tegevus
Automaatseiskumine, kui kinnitamine on lõppenud	Eelseadistatud väände-moment on saavutatud ja tööriist on peatunud.	Süttib umbes üheks sekundiks roheliselt.	-	-
Häiremärguanne, kui kinnitamine on ebapiisav	Eelseadistatud vään-demoment saavutatud, kuna lüliti päästik vabas-tati enne kinnitamise lõpetamist.	Süttib punaselt. Pikk piiks	Pingutage kruvi uuesti	üle.
Häiremärguanne väi-kese aku jääkmahtuvuse korral	Aku võimsus on väike ja on aeg akukassett välja vahetada.	Vilgub aeglaselt punaselt.	Järjestikused pikad piiksud	Vahetage tühi aku laetud aku vastu.
Automaatseiskumine vähese allesjäänud akumahu tõttu	Aku võimsus on pea-aegu ära tarbitud ja tööriist peatus.	Süttib punaselt. Pikk piiks	Vahetage tühi aku laetud	aku vastu.
Leednäidiku, tule ja pii-pari töötamise kontroll	Kui akukassett on paigaldatud, kontrollib tööriist oma leednäidikut, tuld ja piiparit.	Süttib esmalt roheliselt, seejärel punaselt. (Seejärel süttib valgustus.)	Järjestikused väga lühikesed piiksud	-
Kontrolleri mittelähtestamine	Akupinge langes mingil põhjusel ebanormaalselt ning tööriist peatus.	Roheline ja punane vilguvad vaheldumisi.	Järjestikused lühikesed piiksud	Vahetage tühi aku laetud aku vastu.
Ülekuumenemiskaitse Tööriista kontroller kuu-menes ebanormaalselt üle ja tööriist peatus.		Vilgub kiirelt punaselt. Järjestikused lühikesed piiksud		Eemaldage viivitamatult akukassett ja laske töö-riistal maha jahtuda.
Lüliti päästiku töö tuvas-tamine akut paigaldades	Kui akukassett paigal-datakse sel ajal, kui lüliti päästikut tömmatakse, peatub tööriist mitte-kavatsetud käivitumise vältimiseks.	Roheline ja punane vilguvad vaheldumisi.	Järjestikused lühikesed piiksud	Vabastage lüliti päästik.
Mootoririkke tuvastamine	Tuvastatud on mootori-rike. Rikke tuvastamisel tööriist ei tööta.	Roheline ja punane vilguvad vaheldumisi.	Järjestikused lühikesed piiksud	Pöörduge remontimi-seks kohalikku Makita teeninduskeskusesse.
Topelttabamuse tuvastamine	Kui operaator hakkab juba kinnitatud kruvi uuesti kinnitama, tuvastab tööriist selle ja peatub.	Süttib punaselt. Pikk piiks	-
Hooldusalarm Pärast eelmääratud arvu kruvide kinnitamist on saabunud aeg seadet hooldada.		Vilgub kollaselt. - Lähtestage rakenduse		tarkvara kasutades alarm.
Mittekättesaadava and-meside alarm (kui tööriist on arvutiga ühendatud)	Vaatamata ühendu-sele ei ole tööriista ja arvuti vahel andmeside võimalik.	Vilgub kollaselt. - Taaskäivitage rakenduse		tarkvara ja ühendage USB-kaabel uuesti.
Märk, et andmeside on kättesaadav (kui tööriist on arvutiga ühendatud)	Tööriist on arvutiga ühendatud ja andmeside on kättesaadav.	Vilgub roheliselt.	--

Väändemomendi reguleerimine

Masinakruvide, kuuskantpoltide jne kasutamiseks ettenähtud väändemomendi juures reguleerige väändemomenti järgmiselt.

1. Eemaldage esmalt tööriistast akukassett.
2. Keerake lahti ja eemaldage rõnga kinnituskruvi.
3. Keerake tööriista esiküljel olevat rõngast käsitsi, nii et oleks näha rõnga all olev avaus.
4. Paigaldage akukassett oma kohale. Tömmake lüliti päästikut ja vabastage see nii, et reguleerimisrön-gas pöörleks ja auk ilmuks nähtavale. Seejärel eemaldage akukassett.

▶ Joon.7: 1. Röngas 2. Kruvi 3. Auk

1. Väändemomendi reguleerimiseks kasutage lisavarustusse kuuluvat reguleerimiskäepidet. Sisestage reguleerimiskäepideme nõel tööriista esiosas olevasse auku. Seejärel keerake reguleerimiskäepidet väändemomendi suurendamiseks pääripäeva või vähendamiseks vastupäeva.
2. Seadke reguleerimisrönga kollane joon kohakuti soovitud numbriga väändemomendi skaalal.

▶ Joon.8: 1. Reguleerimiskäepide 2. Auk reguleeri-miskäepidemele 3. Skaala 4. Kollane joon

1. Sisestage akukassett ja veenduge vastava mööte-riista abil, et väändemoment oleks öigesti seadistatud.
2. Pöörake tööriista esiosas olevat rõngast ja pingutage seejärel kruvi, et rõngas kinnitada.

MÄRKUS: Väändemomendi skaalal olevad numbrid annavad juhiseid soovitud väändemomendi valimiseks.

Tühijooksu kiiruse ja pöördenurga jne reguleerimine.

Tööriista tühijooksu kiirust, pöörete arvu jne saate reguleerida oma arvutiga. Paigaldage rakenduse tarkvara oma arvutisse ja ühendage see USB-kaabli abil tööriistaga.

▶ Joon.9: 1. USB-port 2. USB kate 3. USB-kaabel

TÄHELEPANU: Veenduge, et USB kate oleks kinnitamise ajal suletud.

MÄRKUS: Rakenduse tarkvara saamiseks pöörduge Makita müügiesindaja poole.

KOKKUPANEMINE

⚠ETTEVAATUST: Kandke alati hoolt selle eest, et tööriist oleks enne igasuguseid hooldustöid välja lülitatud ja akukassett eemaldatud.

Kruvikeeraja otsaku/sokliotsaku paigaldamine või eemaldamine

▶ Joon.10

Kasutage ainult otsakut/sokliotsakut, mille sisestatav osa on joonisel näidatud. Ärge kasutage teistsuguseid kruvikeeraja otsakuid / sokliotsakuid.

Madala kruvikeeraja otsaku avaga seadmele

A = 12 mmB = 9 mm

Kasutage ainult seda tüüpi kruvikeeraja otsakut. Järgige toimingut 1. (Märkus) Otsakuhoidik ei ole vajalik.

Sügava kruvikeeraja otsaku avaga seadmele

A = 17 mmB = 14 mm	Seda tüüpi kruvikeeraja otsakute paigaldamiseks järgige toimingut 1.
A = 12 mmB = 9 mm	Seda tüüpi kruvikeeraja otsakute paigaldamiseks järgige toimingut 2. (Märkus) Otsaku paigaldamiseks on vajalik otsakuhoidik.

▶ Joon.11: 1. Kruvikeeraja otsak 2. Hülss

Kruvikeeraja otsaku paigaldamiseks tömmake hülssi noole suunas ja torgake kruvikeeraja otsak võimalikult sügavale hülssi. Seejärel vabastage hülss kruvikeeraja otsaku kinnitamiseks.

Kruvikeeraja otsaku eemaldamiseks tömmake hülssi noole suunas ja tömmake kruvikeeraja otsak välja.

MÄRKUS: Kui kruvikeeraja otsakut ei panda piisavalt sügavale hülssi, ei pöördu hülss tagasi algasendisse ja kruvikeeraja otsak ei fikseeru. Sel juhul proovige otsakut eespool toodud suuniste kohaselt uuesti paigaldada.

MÄRKUS: Kui kruvikeerajaotsaku sisestamine on keeruline, tömmake hülssi väljapoole ning sisestage otsak võimalikult kaugele hülsi sisse.

MÄRKUS: Pärast kruvikeeraja otsaku sisestamist kontrollige, kas see on tugevalt kinni. Kui see ei tule enam välja, ärge kasutage seda.

Konksu paigaldamine

Valikuline tarvik

Konks on kasulik tööriista ülesriputamiseks. Paigaldage konks tööriista kerel olevatesse aukudesse.

⚠ETTEVAATUST: Veenduge, et kruvikeeraja otsak oleks asetatud kruvipeasse otse, sest muidu võite kruvi ja/või otsakut kahjustada.

Asetage kruvikeeraja otsaku tipp kruvipeasse ja suruge tööriistale. Seejärel lülitage tööriist sisse. Siduri raken- dumisel peatub mootor automaatselt. Seejärel vabas- tage lüliti päästik.

▶ Joon.13

Kinnitusvõime piirangud

Kasutage tööriista kinnitusvõime piires. Kui kasutate tööriista väljaspool neid piire, siis sidur ei tööta. Samuti ei suuda tööriist tagada piisavat väändemomenti.

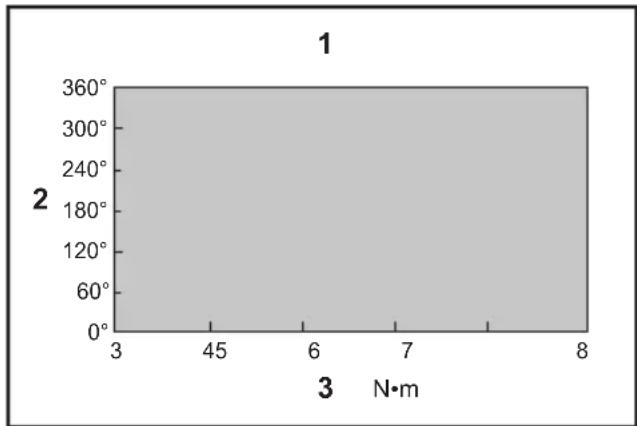

Mudelile DFT085F

1. Kinnitusvõime vahemik 2. Pöördenurk
2. Pingutusmoment

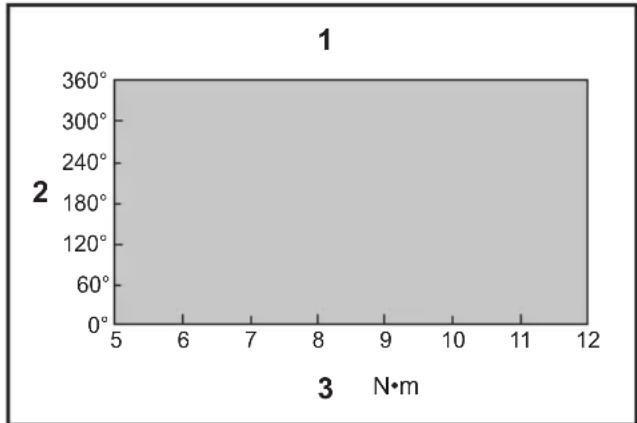

Mudelile DFT127F

1. Kinnitusvõime vahemik 2. Pöördenurk
2. Pingutusmoment

MÄRKUS: Pöördenurk on nurk punktist, milles polt on pingutatud 50%-ni soovitud pingutusmomendist kuni punktini, milles polt on pingutatud 100% pingutusmomendiga.

MÄRKUS: Külma akukasseti kasutamine võib aku jääkmahtuvuse kohta anda leednäidiku ja piipariga hoiatuse ning tööriista viivitamatult peatada, isegi kui see on täielikult laetud. Sellisel juhul võib kinnitus- võimsus olla kasutusjuhendis näidatust väiksem.

HOOLDUS

⚠ETTEVAATUST: Enne kontroll- või hooldustoimingute tegemist kandke alati hoolt selle eest, et tööriist oleks välja lülitatud ja akukassett kor-puse küljest eemaldatud.

TÄHELEPANU: Ärge kunagi kasutage bensiini, vedeldit, alkoholi ega midagi muud sarnast. Selle tulemuseks võib olla luitumine, deformatsioon või pragunemine.

Toote OHUTUSE ja TÖÖKINDLUSE tagamiseks tuleb vajalikud remonttööd ning muud hooldus- ja reguleeri-mistööd lasta teha Makita volitatud teeninduskeskustes või tehase teeninduskeskustes. Alati tuleb kasutada Makita varuosi.

VALIKULISED TARVIKUD

⚠ETTEVAATUST: Neid tarvikuid ja lisaseadiseid on soovitav kasutada koos Makita tööriis-taga, mille kasutamist selles kasutusjuhendis kirjeldatakse. Muude tarvikute ja lisaseadiste kasutamisega kaasneb vigastada saamise oht. Kasutage tarvikuid ja lisaseadiseid ainult otstarbekohaselt.

Saate vajaduse korral kohalikust Makita teeninduskeskusest lisateavet nende tarvikute kohta.

• Reguleerimiskäepide
• Kaitsekate (kollane, sinine, punane, läbipaistev)
• Konks
  • Röngas (kollane, sinine, punane)
• Makita algupärane aku ja laadija

MÄRKUS: Mõned nimekirjas loetletud tarvikud võivad kuuluda standardvarustusse ning need on lisatud tööriista pakendisse. Need võivad riigiti erineda.
