Toote tüüp	Vabaltseisev gaasipliit ahjuga
Bränd	Indesit
Mudel	KN1G21S(W)/UA
Ahju mõõtmed (KxLxS)	34 x 39 x 44 cm
Ahju maht	58 liitrit
Pliidiplaadi põletid	4 gaasipõletit (kiire, poolkiire, abi, abi)
Ahju põleti	Gaas, termostaadiga (140°C - 250°C)
Grillipõleti	Gaas, 2.30 kW
Söögivalmistamise varras	Saadaval (valitud mudelitel)
Taimer	Mehaaniline taimer helisignaaliga (valitud mudelitel)
Toitepinge	230 V ~ 50 Hz
Gaasitüübid	LPG (butaan/propaan) ja maagaas (metaan)
Gaasiühendus	Painduv kummivoolik (max 1,5 m) või roostevabast terasest toru (max 2 m)
Süüde	Elektrooniline süüde (nupu või sisse ehitatud nupuga) või manuaalne tulemasinaga
Leegi rikke ohutusseade	Jah valitud põletitel ja ahjus
Ahju valgusti	25 W, E14 sokliga

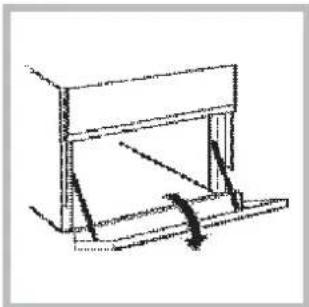

Alumine hoiukamber	Jah, kaitsekraaniga
Reguleeritavad jalad	Jah, tasandamiseks
Klaaskaas	Saadaval valitud mudelitel
Puhastamine	Eemaldatavad pliidiplaadi osad, emailitud ahju sisemus, ukseklaas mitteabrasiivsete toodetega
Ohutus	Ümberkukkumiskaitse? Pole mainitud, kuid ahju ust ei tohi kasutada riiulina
Sertifikaadid	CE, Madalpinge direktiiv, EMC, Gaasiaparaadi direktiiv

Korduma kippuvad küsimused - KN1G21S(W)/UA INDESIT

Kuidas süüdata pliidiplaadi põleteid?

Vajutage ja pöörake vastavat nuppu maksimumini vastupäeva. Kui on elektrooniline süüde, vajutage süüdenuppu (tähistatud ☆) või lihtsalt vajutage ja pöörake nuppu. Hoidke 2-3 sekundit, kui leegi rikke seade on olemas. Kui kasutate tulemasinat, viige leek põleti lähedale.

Miks ahju põleti põlema ei jää?

Ahjul on ohutusseade, mis nõuab ahju juhtnupu hoidmist all surutuna umbes 6 sekundit pärast süütamist. Kui see kustub, oodake enne uuesti süütamist vähemalt 1 minut. Samuti veenduge, et gaasivarustus on sisse lülitatud ja düüs on gaasitüübile õige.

Kas ma saan selle pliidi ümber ehitada teistsuguse gaasi kasutamiseks?

Jah. Seadet saab kohandada LPG või maagaasi jaoks. Peate vahetama põletite düüsid ja reguleerima minimaalsed leegi seaded. Vaadake juhendis jaotist "Kohandamine erinevate gaasitüüpidega". Kasutage düüside spetsifikatsioonide tabelit ja vajadusel võtke ühendust volitatud teenindusega.

Milliseid pannide suurusi peaks pliidiplaadil kasutama?

Parima efektiivsuse saavutamiseks kasutage kaantega ja lamedate põhjadega panne. Soovitatavad läbimõõdud: kiire põleti (R) 24-26 cm, poolkiire (S) 16-20 cm, abipõleti (A) 10-14 cm. Vältige põletist väiksemaid panne.

Kuidas puhastada pliidiplaati ja ahju?

Pliidiplaat: Eemaldage restid, põletite kaaned ja rõngad. Peske soojas vees pehme pesuvahendiga. Ahi: Puhastage pärast iga kasutamist soojalt kuuma vee ja pesuvahendiga; vältige abrasiivseid tooteid. Klaaskaas (kui olemas) leige veega. Ärge kunagi kasutage aurupuhasteid.

Millised on ohutusmeetmed selle pliidi kasutamisel?

Hoidke lapsed eemal. Ärge puudutage märgade kätega. Tagage piisav ventilatsioon. Ärge sulgege klaaskaas põletite kuumas olekus. Ärge kasutage tuleohtlikke vedelikke läheduses. Lülitage nupud alati välja, kui neid ei kasutata. Kasutage ahjukindaid. Enne puhastamist ühendage vooluvõrgust lahti.

Kuidas vahetada ahju lambipirn?

Ühendage vooluvõrgust lahti. Eemaldage lambipesa kattev klaaskaas. Asendage 230 V, 25 W pirniga E14 sokliga. Kinnitage kaas tagasi ja ühendage uuesti vooluvõrku.

Mida teeb ahju taimer?

Taimer on mehaaniline helisignaal. Pöörake nuppu päripäeva peaaegu täispöördeni helisignaali seadmiseks, seejärel vastupäeva soovitud küpsetusaja seadmiseks. See ei lülita ahju automaatselt välja.

Miks ahi korralikult ei küta?

Kontrollige, et gaasivarustus on sisse lülitatud ja nupp on seatud soovitud temperatuurile. Veenduge, et ahju põleti on süüdatud ja leek on stabiilne. Kui kasutate grilli, peab uks olema praokil. Samuti kontrollige, et düüs on gaasitüübile õige ja põleti augud on puhtad.

Kuidas pliiti tasandada?

Kruvige reguleeritavad jalad aluse igas nurgas olevatesse piludesse. Pöörake neid pliidi tõstmiseks või langetamiseks, kuni see on loodis. Kasutage loodi pliidiplaadil.

KASUTUSJUHEND KN1G21S(W)/UA INDESIT

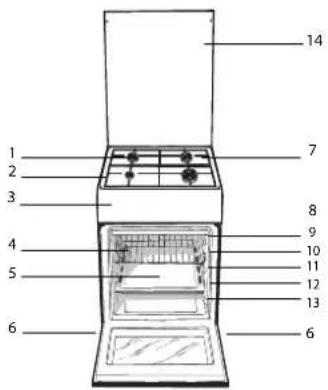

Seadme kirjeldus - Ülevaade,2

Seadme kirjeldus - Juhtpaneel,3

Paigaldamine,50

Esmakäitamine ja kasutamine, 54

Ettevaatusabinõud ja soovitused, 57

Hooldus,58

Klienditugi,58

KZ

Қазақша

8 SIINID restide sisestamiseks

9 tasand 5

10 tasand 4

11 tasand 3

12 tasand 2

13 tasand 1

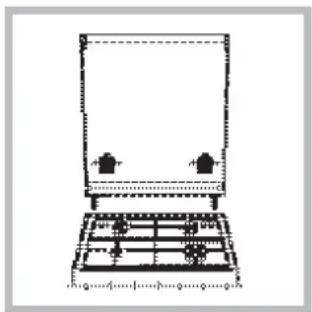

14 Klaaskate *(Ainult mönedel mudelitel)

Seadme kirjeldus Juhtpaneel

1. GAASIPÕLETI süütenupp*
   2.TAIMERI nupp*
2. Ahju juhtnupp
3. Ahju tuli / sülitada röstitud süütenupp*
   5.PÕLETITE reguleernupp
   * Ainult mönedel mudelitel

KZ

! Enne uue seadme kasutama hakkamist lugege kasutusjuhend põhjalikult läbi. See sisaldab olulist teavet seadme ohutu paigaldamise ja kasutamise kohta.

! Hoidke kasutusjuhend alles. Seadme edasimüümisel, ära andmisel või ümber paigutamisel veenduge, et seadmega on kaasas ka käesolev kasutusjuhend.

! Seadet võib paigaldada ainult kvalifitseeritud personal vastavalt käesolevatele juhistele.

! Enne seadme reguleerimist või hooldamist ühendage see vooluvõrgust lahti.

! Enne esimest kasutamist soovitame ahju puhastada. Selleks järgige osas "Hooldus" antud juhiseid.

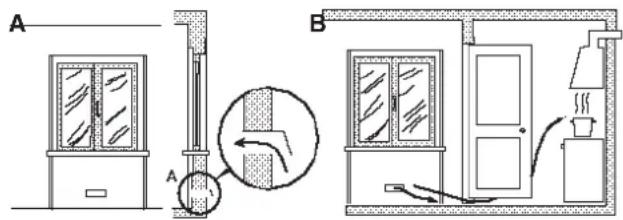

Ruumi ventilatsioon

Seadet tohib paigaldada ainult püsiva ventilatsiooniga ruumi, järgides siseriiklike öigusaktide nõudeid.

Ruumis, kuhu seade paigaldatakse, peab olema piisav ventilatsioon, mis tagab normaalse gaasipõlemisprotsessi jaoks vajaliku öhu (õhu sissevool ei tohi olla alla 2 m³/h iga kilovati installeeritud võimsuse kohta).

Öhu sissevõtuavad peavad olema kaitstud restiga. Toru ristlõige ei tohi olla alla 100 cm². Sissevõtuavad tuleb paigutada nii, et on välditud nende blokeerimine, ka osaliselt (vt joonist A).

Kui seadmele ei ole paigaldatud gaasiemissiooni vältivaid ohutusseadmeid (juhuks, kui leek peaks kustuma), peab toru ristlõige olema vähemalt 200 cm². Kui öhuvool tuleb körvalruumidest (vt joonist B), eeldusel, et need ei ole hoone kommunaalruumid, körgendatud tuleohtlikkusega ruumid ega magamistoad, peavad öhu sissevõtuavad olema varustatud ventilatsioonitoruga, mis suunab öhu välja, nagu eespool kirjeldatud.

Külgnev ruum

Ventilatsiooni vajav

ruum

Põlemisõhu ventilatsiooniava Ukse ja põranda vahelise vahe suurendamine

!Pliidi pikemal kasutamisel võib osutuda vajalikuks täiendav ventilatsioon, näiteks avage aken või suurendage ventilaatori töökiirust.

Heitaurude kahjutustamine

Heitaurude kahjutustamiseks ühendage öhupuhasti turvalise ja tõhusa sundtömbega korstnaga või kasutage elektriventilaatorit, mis seadme sisselülitamisel automaatselt käivitub (vt joonist).

Otse väliskeskkonda suunatud aurud

Läbi korstna või lõõriharu (reserveeritud pliitide jaoks) suunatud aurud.

! Vedelgaas on öhust raskem ja koguneb seetöttu pöranda lähedale. Ruumid, kuhu on paigutatud vedelgaasi balloonid, peavad olema varustatud väljatömbeventilatsiooniga väliskeskkonda nii, et juhusliku lekkimise korral saaks gaas läbi selle välisõhku eralduda.

Seetõttu on keelatud osaliselt või täiesti täis gaasiballoonide paigaldamine või hoidmine ruumides, mis on põrandapinnast madalamal (keldrites jne). Hoidke köögis ainult kasutuselolevat ballooni, mis on paigaldatud kaugemale sellistest soojusallikatest (praeahjud, kaminad, ahjud jt.), mis võiksid kuumutada ballooni üle 50°C.

Paigutamine ja loodimine

! Seadme vöib paigaldada selliste köögikappide körvale, mis ei ole pliidiplaadist körgemal.

! Veenduge, et seina ja seadme pealispinna vaheline puutepind on mittesüttivast kuumakindlast materjalist (T 90 C).

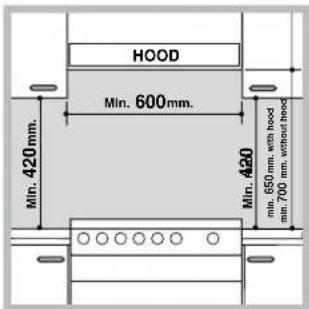

Seadme öige paigaldamine:

• paigutage seade kööki, söögituppa või voodiga elutuppa (mitte vannituppa);
• kui pliidiplaat on kappidestkörgemal, paigaldage pliit nendest vähemalt 200 mmkaugusele;
• kui paigaldate pliidiseinakappide alla,peab pliidiplaadi ja kapi vahele jääma vähemalt 420 mm. vahekaugust tuleb suurendada vähemalt 700 mm võrra, kui seinakapid on kergestisüttivast materjalist (vt joonist);

- ärge pange kardinaid pliidi taha. Kardinad peavad jääma vähemalt 200 mm kaugusele pliidi külgedest; - öhupuhastite paigaldamisel järgige tootja kasutusjuhendit.

Loodimine

Pliidi loodimiseks kuuluvad komplekti reguleeritavad jalad. Need saab kruvida pliidipõhja nurkades asuvatesse pesadesse (vt joonist).

Pliidi põhja nurkades asuvatesse pesadesse paigaldatud jalad*.

Elektriühendused

Monteerige andmesildil näidatud koormust taluv pistik toitekaabli külge (vt tehniliste andmete tabelist). Otse vooluvörku ühendades tuleb seadme ja vooluvörgu vahele paigaldada mitmepooluseline lüliti, mille kontaktide vahe on vähemalt 3 mm. See lüliti peab taluma nõutud koormust ning vastama NFC 15-100 eeskirjadele (lüliti ei tohi katkestada maandusjuhet). Paigaldage toitekaabel nii, et selle temperatuur ei saa üheski punktis tõusta toatemperatuurist rohkem kui 50°C võrra kõrgemale.

Enne seadme ühendamist toitevörku kontrollige, kas

• seade on maandatud ja pistik vastab kehtivatele nõuetele;
• pistik talub seadme andmeplaadile märgitud maksimumkoormust;
• pinge vastab seadme andmeplaadile märgitud väärtustevahemikule;
• pistikupesa vastab seadme pistikule. Kui pistikupesa ei vasta pistikule, pöörduge kvalifi tseeritud elektriku poole, kes selle välja vahetab. Ärge kasutage pikendusjuhet ega harukarpe.

! Pärast pliidi paigaldamist peavad toitekaabel ja pistikupesa olema kergesti juurdepääsetavad.

* Ainult mönedel mudelitel.

! Kaabel ei tohi olla keerdus ega muljutud.

! Laske kvalifitseeritud elektrikul kaabel regulaarselt üle kontrollida ja vajadusel välja vahetada. Ärge tehke seda ise.

! Nende ohutusnõuete eiramisel ei võta tootja endale mingit vastutust.

Gaasiühendus

Pliidi ühendamiseks gaasitorustiku või -ballooniga võib kasutada ainult elastset kummi- või terasvoolikut, mis vastab siseriiklike õigusaktide nõuetele. Kontrollige, et ühendatava gaasi tüüp vastab selle gaasi tüübile, mis on sellele seadmele ette nähtud (vt kattel olevalt andmekleepsult). Vastasel juhul toimige nii, naguallpool kirjeldatud). Kui ühendate pliid vedelgaasiballooniga, siis paigaldada siseriiklike õigusaktide nõuetele vastav reduktor. Ühenduse lihtsustamiseks võib gaasiballooni keerata külili*: Vahetage voolikuhoidiku ja kraani asukoht ning vahetage seadme komplekti kuuluv muhv.

!Kontrollige, kas gaasi rõhk vastab tabelis nr. 1 „Põletite ja düüside andmed" toodud andmetele (allpool). Nii on tagatud seadme ohutu ja pikaajaline talitlus ning samas madal energiakulu.

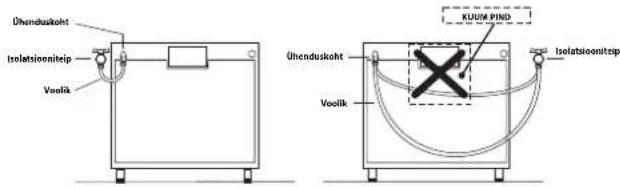

Pliidi ühendamine elastse kummivoolikuga

Veenduge, et gaasivooliku parameetrid vastavad siseriiklike öigusaktide nöuetele. Nõuded vooliku siseläbimöödule: 8 mm vedelgaasi jaoks ja 13 mm metaangaasi jaoks.

Kui ühendus on tehtud, veenduge järgmises:

• voolik ei tohi kogu oma pikkuses puutuda kokku pliid osadega, mille temperatuur on körgem kui 50°C;
• voolik ei tohi olla pinges ega keerdus, seal ei tohi olla lookeid ega paindeid;
• voolik ei tohi olla kokkusurutud ega puutuda kokku lõiketerade, teravate nurkade ega liikuvate osadega;
• voolik peab olema paigaldatud nii, et seda on kogu pikkuses lihtne kontrollida;
  • voolik ei tohi olla pikem kui 1500 mm;
• vooliku mölemad otsad peavad olema tugevalt kinnitatud. Kui kasutate kinnitamiseks klambreid, siis need peavad vastama kehtivatele eeskirjadele

!Kui kas või ühte neist ülaltoodud nõuetest ei ole võimalik täita või kui pliit paigaldatakse vastavalt 2. klassi 1. alamklassi (kahe kapi vahele paigaldatud pliit) olmeseadmete nõuetele, siis kasutage elastseid metalltorusid (vt järgnevat).

ET

Ömblusteta elastse terastoru ühendamine keermestatud liitmikuga

Veenduge, et gaasivooliku ja muhvide parameetrid vastavad siseriiklike öigusaktide nöuetele.

Enne vooliku kasutamist eemaldage seadme voolikuhoidik (seadme gaasisisselaskeava on 1/2 tollise silinderkeermega haaratav liitmik).

!Toru täispikkus ei tohi ületada 2 meetrit. Pärast ühendamist veenduge, et toru ei ole kokku surutud ega puutu kokku liikuvate osadega

Ühenduse tiheduse kontrollimine

Pärast gaasi ühendamist kontrollige seebivahuga, et ei oleks lekkeid. Keelatud on lahtise tule kasutamine.

Pliidi reguleerimine erinevat tüüpi gaasidega kasutamiseks

Pliiti on võimalik ühendada ka teist tüüpi gaasiga, kui algselt ette nähtud (vt kattel olevalt andmesildilt).

Pöletite reguleerimine

Düüside vahetamine põletites:

1. Eemaldage restid ja võtke põletid pesadest välja;
2. Keerake 7 mm toruvõtme abil düüsid välja (vt joonist) ja asendage need uue gaasitüübi jaoks sobilike düüsidega (vt. tabel 1 „Põletite ja düüside andmed”).
3. Pange köik detailidvastupidises järjekorras tagasi.

Minimaalse leegi reguleerimine põletites:

1. Keerake nupp minimaalsesse asendisse;
2. Võtke nupu kate ära ja keerake selle reguleerimiskruvi (asub küljel või reguleerimisvarda sees) seni, kuni leek muutub väikeseks, kuid püsib stabiilne.

! Kui seade on ühendatud vedelgaasisüsteemiga, keerake reguleerimiskruvitäielikult sisse.
3. Veenduge, et leek ei kustu, kui keerate nuppu kiiresti maksimaalsest asendist minimaalsesse ja vastupidi.
! Põletite õhu juurdevool ei vaja reguleerimist.

Ahju seadmine

Düüside vahetamine põletites:

1. Eemaldage ahjusahtel.
2. Libistage kaitsepaneel A välja. (vt skeemi).

1. Keerake kruvid V lahti ja eemaldage põletid (vt joonist). Seda köike on lihtsam teha, kui tõstate ahjuukse maha.

1. Keerake spetsiaalse või 7 mm toruvõtme abil düüsid välja (vt joonist) ja asendage need uue gaasitüübi jaoks sobilike düüsidega (vtvt. tabel 1 „Põletite ja düüside andmed”).

Minimaalse leegi reguleerimine põletites:

1. Süüdake pöleti((vt
   osa "Esmakäitamine ja kasutamine").
2. Keerake nupp minimaalsesse asendisse (MIN), kui see on olnud umbes 10 minutit maksimaalses asendis (MAX).
3. Vötke nupp ära.
4. Keerake termostaadivardal olevat reguleerkruvi kövemaks vöi lödvemaks (vt joonist), kuni leek muutub väikeseks, kuid püsib stabiilne.
   ! Kui seade on ühendatud vedelgaasisüsteemiga, keerake reguleerimiskruvi täielikult sisse.
5. Veenduge, et leek ei kustu, kui keerate nuppu kiiresti maksimaalsest asendist (MAX) minimaalsesse (MIN) ja vastupidi.

Grilli düüside vahetamine põletites:

1. Keerake kruvid V lahti ja eemaldage põletid (vt joonist).

1. Keerake spetsiaalse või 7 mm toruvõtme abil düüsid välja (vt joonist) ja asendage need uue gaasitüübi jaoks sobilike düüsidega (vt tabel 1 „Põletite ja düüside andmed”).

! Olge ettevaatlik ja jälgige, et te ei kahjusta süüteküünla juhtmeid ega termoühenduse torusid.

! Põletite õhu juurdevool ahjus ega grillis ei vaja reguleerimist.

! Pärast seadme ümberreguleerimist kasutamiseks teist tüüpi gaasiga, asendage algne andmesilt uuega, mis vastab uut tüüpi gaasile (andmesildi saate volitatud teeninduskeskusest).

! Kui kasutatava gaasi rõhk erineb soovituslikust (või erineb vähesel määral), paigaldage toitetorule sobiv reduktor, mis vastab suunatud gaasi reduktoritega seotud siseriiklikele eeskirjadele.

Enne esimest kasutamist soovitame ahju puhastada. Selleks järgige osas "Hooldus" antud juhiseid.

TEHNILISED ANDMED
Ahju mõõdud (KxLxS)	34x39x44 cm
Mahutavus	58 l
Ahju maksimaalsed kasulikud mõõdud	laius 42 cmsügavus 44 cmkõrgus 18 cm
Toitepinge ja - sagedus	vt andmeplaadilt
Põletid	on kohandatud kõikidelegaasitüüpidele, mis on toodud ärasoojendamis- ja hoidmisruumisees vasakul asuvalandmeplaadil.
	ELi direktiivid:2006/95/EÜ12.12.06 (Madalpingedirektiiv) ja järgnevad muudatused - 2004/108/EÜ 15.12.04(Elektromagnetiline ühilduvus) ja järgnevad muudatused - 2009/142/EÜ 30.11.09 (Gaas) ja järgnevad muudatused - 93/68/EMÜ 22.07.93 ja järgnevadmuudatused - 2002/96/EÜ.1275/2008(Ootere žiimis/väljalülitatudolekus)

KN1G21/UA KN1G21S/UA

Pöletite ja düüside andmete tabel

Tabel 1 Vedel gaas Maagaas
Põleti	Läbimõõt(mm)	SoojusvõimsuskW (p.c.s.*)		Möõdavool1/100	Düüs1/100	Vool**g/h		Düüs1/100	Vool*l/h
		Nominaalne		Vähendatud			(mm)
Kiire(suur)(R)	100	3.00	0.7	41	86		218	214	116
Poolkiire(keskmine)(S)	75	1.90	0.4	30	70		138	136	106
Täiendav(väike)(A)	55	1.00	0.4	30	50	73	71	79	95
Ahi	-	2.80	1.0	46	80		204	200	119
Grill	-	2.30	-	-	75	167	164	114	219
Rõhk	Nominaalne (mbar)Minimaalne (mbar)Maksimaalne (mbar)					28-302035	372545	201725

***

Pliidi kasutamine

Gaasipõletite süütamine

Igal PÖLETINUPUL on täisring, mis näitab vastava põleti leegi tugevust.

Pöleti süütamiseks:

1. Pange põleti juurde süüdatud tikk või tulemasin;
2. vajutage PÖLETINUPP alla ja keerake seda vastupäeva nii, et see on suunatud leegi maksimaalse seadistuse poole;
3. leegi tugevuse reguleerimiseks keerake PÖLETINUPPU vastupäeva. Võite kasutada minimaalset seadistustø, maksimaalset seadistustõvõi nende kahe vahepealset asendit.

Kui seade on varustatud elektrilise süütega* (vt joonist), vajutage PÖLETINUPP alla (tähistatud sümboliga ★), ja keerake seda vastupäeva minimaalse leegitugevuse suunas, kuni põleti süttib.

Mõned mudelid on varustatud nuppu sisseehitatud süütega. Sel juhul on seadmel küll elektrooniline süüteseadis (C), kuid süütenuppu ei ole. Vajutage PÖLETINUPP lihtsalt alla ja keerake seda vastupäeva nii, et see on suunatud leegi maksimaalse seadistuse poole. Hoidke nupp all, kuni põleti süttib. Nupu vabastamisel võib põleti kustuda. Sel juhul korraketoimingut ja hoidke nuppu kauem all.

! Kui leek peaks juhuslikult kustuma, lülitage põleti välja ja oodake enne uuesti sisse lülitamist vähemalt 1 minut. Kui seade on varustatud turvaseadisega (X), vajutage PÖLETINUPP alla ja hoidke see all umbes 3-7 sekundit. Selle aja jooksul aktiveerib leek seadme. Põleti välja lülitamiseks keerake nuppu, kuni see jõuab lõppasendisse•.

Praktilised nöuanded pöletite kasutamiseks

HOIATUS! Kuumenemisel võib klaaskaas puruneda. Enne kaane sulgemist lülitage kõik põletid ja elektrilised keeduplaadid välja. *Kehtib ainult klaaskaanega mudelite suhtes.

Põletite võimalikult efektiivse talitluse tagamiseks ja gaasikulu vähendamiseks soovitame kasutada ainult kaanega nõusid, mille põhi on ühetasane. Need peavad

Põleti	r Köögi läbimõõduga (cm)
Kiire (suur)(R) 24 - 26
Poolkiire (keskmine) (S)	16 - 20
Täiendav (väike)(A) 10 -	14

vastama ka põleti suurusele.

Põleti määratlemiseks vaadake skeemi osas “Põletite ja düüside andmete tabel”.

Ahju kasutamine

! Seadme esmakordsel kasutamisel soojendage suletud uksega tühja ahju maksimumtemperatuuril vähemalt pool tundi. Enne ahju välja lülitamist ja ahjuukse avamist tuulutage ruumi. Ahjust võib eralduda veidi ebameeldivat lõhna, mis tuleneb tootmisprotsessis kasutatud kaitsevahendite põlemisest.
! Enne seadme kasutamist eemaldage täielikult selle külgedelt kaitsekile.
! Ärge pange otse ahju põhjale mingeid esemeid, sest need võivad kahjustada ahju emailkihti. Kui kasutate grillvarrast, siis kasutage ainult 1. küpsetustasandit.

Ahju sisse lülitamine

Ahjupõleti süütamiseks pange süüdatud tikk või välgumihkel ava F (vt joonist) lähedale ja vajutage nupule OVEN, pöörates samal ajal nuppu vastupäeva kuni maksimaalse asendini.

Kui põleti 15 sekundi jooksul ei sütti, avage ahjuuks

ja oodake enne uut katset vähemalt 1 minut.

! Kuna ahi on varustatud ohutusseadisega, siis hoidke nuppu OVEN all umbes 6 sekundit.

! Kui leek peaks juhuslikult

kustuma, lülitage põleti välja ja oodake enne uuesti sisse lülitamist vähemalt 1 minut.

* Ainult mõnedel mudelitel.

Temperatuuri seadmine

Soovitud küpsetustemperatuuri seadmiseks keerake nupp OVEN vastupäeva. Juhtpaneelile kuvatakse temperatuur vahemikus MIN (140°C) ja MAX (250°C). Kui seatud temperatuur on saavutatud, hoiab ahi termostaadi abil soovitud temperatuuri.

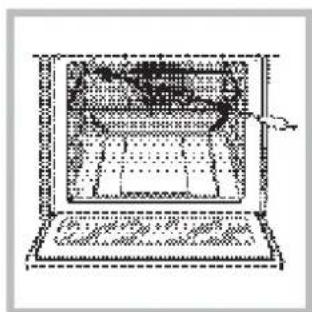

Grill

Grillipõleti süütamiseks pange süüdatud tikk või välgumihkel ava (vt joonist) lähedale ja vajutage nupule OVEN, pöörates samal ajal nuppu vastupäeva kuni maksimaalse asendini. Grilli abil saate toidu pealispinda ühtlaselt pruunistada ja see sobib eriti hästi grillroogade, dnitslite ja kastmete valmistamiseks. Pange rest 4. või 5. siinile. Rasva tilkumise vältimiseks ja suitsu ennetamiseks pange tilgapann 1. siinile.

! Kuna grill on varustatud ohutusseadisega, siis hoidke nuppu OVEN all umbes 6 sekundit.

! Kui leek peaks juhuslikult kustuma, lülitage põleti välja ja oodake enne uuesti sisse lülitamist vähemalt 1 minut.

! Grilli kasutamisel jätke ahjuuks praokile ning pange D ukse ja juhtpaneeli vahele deflektor (vt joonist). Nii ei kuumene nupud üle.

Röstimine*

Grillvarda sisse lülitamiseks (vt skeemi) toimige järgmiselt:

1. Pange tilgapann asendisse 1. Pange praevarda tugi asendisse 4 ja sisestage praevarras ahju tagapaneelil olevasse avasse.

2. Röstimisfunktsiooni

aktiveerimiseks vajutage nupule TURNSPIT.

* Ainult mönedel mudelitel.

Ahju valgusti

Valguse sisse

lülitamiseks vajutage mis

tahes ajahetkel nupule

OVEN LIGHT.

Taimer\*

Taimeri aktiveerimiseks toimige järgmiselt:

1. Helisignaali seadmiseks keerake nuppu TIMER päripäeva○peaaegu täispöörde võrra.

2. Soovitud aja seadmiseks keerake nuppu TIMER vastupäeva.

Ahju alumises osas asuv panipaik\*

Ahju alumises osas on panipaik, mida võib kasutadaahjutarvikute või sügavate nõude hoidmiseks. Ukse avamiseks tõmmake seda ettepoole(vt joonist).

! Panipaiga (kui on) sisepinnad võivad muutuda väga kuumaks.

! Ärge hoidke ahju alumises osas asuvas panipaigas kergestisüttivaid materjale.

Gaasipõletiga mudelid on varustatud libiseva kaitseplaadiga A, mis kaitseb alumist panipaika põletite poolt tekitatud kuumuse eest (vt joonist).

Libiseva kaitseplaadi eemaldamiseks keerake lahti kruvi S (vt joonist). Selle väljavahetamisel kasutage lukustage plaat kruvi S keerates oma kohale.

! Enne ahju kasutamist veenduge, et libisev kaitseplaat on tugevalt kinni.

Soovitused ahjus küpsetamiseks

Toit	Kaal (kg)	Resti asend alt lugedes	Temperatuur (°C)	Eelsoojendamisaeg (min)	Valmistamisaeg (min)
Pasta
Lasanje	2.5	4	200-210	10	75-85
Cannellonid	2.5	4	200	10	50-60
Pasta au gratin	2.5	4	200	10	50-60
Liha
Vasikaliha	1.5	3	200-210	10	95-100
Kanaliha	1.5	3	210-220	10	90-100
Pardiliha	1.8	3	200	10	100-110
Küülikuliha	2.0	3	200	10	70-80
Sealiha	2.1	3	200	10	70-80
Talleliha	1.8	3	200	10	100-105
Kala
Makrell	1.1	3	180-200	10	45-50
Ahven	1.5	3	180-200	10	45-55
Forell küpsetuspaberis	1.0	3	180-200	10	45-50
Pitsa
Pasta Napoli moodi	1.0	4	210-220	15	20-25
Kook
Küpsised	0.5	4	180	15	25-35
Tordid	1.1	4	180	15	40-45
Soolased pirukad	1.0	4	180	15	50-55
Kergitatud taignast koogid	1.0	4	170	15	40-45
Grillimine		4
Vasikaliha lõigud	1	4		5	15-20
Karbonaad	1,5	4		5	20
Hamburger	1	3		5	20-30
Makrell	1	4		5	15-20
Röstitud võileivad	nr. 4	4		5	4-5
Grillvardal grillimine
Vasikaliha grillvardal
Kanaliha grillvardal	1	-		5	70-80
	2	-		5	70-80
Mitmel grillvardal grillimine (ainult mõned mudelid)
Lihakebab	1,0	-		5	40-45
Köögiviljakebab	0,8	-		5	25-30

NB:antud küpsetusajad on ligikaudsed ning söltuvad isiklikest maitse-eelistustest.
Toidu grillimisel pange alt 1. siinile tilgapann.
* Ainult mõnedel mudelitel.

! Selle seadme välja töötamisel ja tootmisel on järgitud rahvusvahelisi ohutusstandardeid.

Ohutuse tagamiseks lugege järgnevad ohutusnöuded hoolikalt läbi.

Üldohutus

- Need juhised kohalduvad ainult riikide suhtes, mille sümbol on kasutusjuhendis ja seadme andmeplaadil.

- See seade on mõeldud toidu valmistamiseks kodus ning ei sobi kasutamiseks äriliseks või tööstuslikuks otstarbeks.

- Seadet ei tohi paigaldada välitingimustesse, ka mitte kaetud aladele. Äärmiselt ohtlik on jätta seade vihma ja tormi kätte.

- Ärge puudutage pliidiplaati paljaste jalataldade ega märgade käte või jalataldadega.

- Pliiti võivad kasutada ainult täiskasvanud toidu valmistamiseks vastavalt käesolevale kasutusjuhendile. Seadme kasutamine muuks otstarbeks (nt ruumide kütmiseks) on seadme mittesihipärane kasutamine ja see on ohtlik. Tootja ei vastuta seadme valest ja mittesihipärasest kasutamisest tulenevate kahjude eest.

- Antud juhend on möeldud Klass 1 (eraldiseisev) ja Klass 2 (kahe kapi vahele paigaldatav) seadmele.

• Hoidke lapsed seadmest eemal.

- Kontrollige, et seadme toitekaablid ei puutu kokku teiste elektriseadmetega ega ahju kuumade osadega.

- Ventilatsiooni- ja hajutusavasid ei tohi kinni katta.

- Ärge sulgege klaaskatet (ainult teatud mudelitel), kui põletid on süüdatud või kui need on veel kuumad.

- Toidunõude asetamisel ahju või ahjust välja võtmisel kasutage alati pajakindaid.

- Ärge kasutage sisselülitatud pliidi lähedal kergestisüttivaid vedelikke (alkohol, bensiin jne).

- Ärge pange ahju alumises osas asuvasse panipaika ega ahju kergestisüttivaid materjale. Seadme juhuslikul sisse lülitamisel võib tekkida tulekahju.

- Kui te seadet ei kasuta, siis peavad nupud olema asendis

- Seadme lahtiühendamisel vooluvörgust tömmake pistikust ja mitte kaablist.

- Enne seadme puhastamist või hooldamist ühendage seade alati vooluvõrgust lahti.

- Kui seadmel peaks tekkima rike, siis ärge püüdke seda mitte mingil juhul ise parandada. Vastavate teadmisteta inimeste poolt tehtud remont võib põhjustada kehavigastusi või seadme talitlushäireid. Pöörduge klienditoe poole.

- Ärge toetage ahjuuksele raskeid esemeid.

- See seade ei ole möeldud kasutamiseks isikutele (sealhulgas lapsed), kellel on vähenenud füüsilised, meelelised või vaimsed võimed või vähesed kogemused ja oskused või kes ei tunne seadet. Kui kõnealused isikud seadet kasutavad, tuleb tagada nende ohutuse eest vastutava isiku järelevalve või juhendamine või anda sellistele isikutele eelnevalt juhised seadme kasutamiseks.

- Ärge lubage lastel seadmega mängida.

Kasutusest körvaldamine

- Pakkematerjali kasutusest körvaldamisel: järgige kohalikke eeskirju, mis võimaldavad pakendi taaskasutust.

- Vastavalt Euroopa Liidu direktiivile2002/96/EÜ elektrija elektroonikaseadmete jäätmete kohta on keelatud majapidamisseadmete kahjutustamine koos tavaliste tahkete olmejäätmetega. Kasutuskölbmatuks muutunud seadmed tuleb koguda kokku eraldi, et optimeerida neis sisalduvate materjalide taaskasutamist ja ringlussevõttu ning vähendada mõju inimtervisele ja keskkonnale. Ristiga mahakriipsutatud prügikonteineri tähis köikidel toodetel tuletab kasutajale meelde kohustust viia seade kasutusest kõrvaldamisel spetsiaalsesse kogumispunkti.

Tarbijad võivad viia oma vana seadme avalikku jäätmete kogumise kohta või mõnda muusse ühiskondlikku kogumiskohta või kui see on siseriiklike õigusaktidega ette nähtud, siis viia vana seadme sarnase uue toote ostmisel edasimüüjale tagasi.

K öik suuremad kodumasinate tootjad tegelevad aktiivselt vanade seadmete kogumise ja körvaldamise korraldamise süsteemide loomisega.

Keskkonnasäästmine

- Elektrivõrgu tippkoormuse vähendamiseks soovitame ahju kasutada hilisel pärastlõunal ja varastel hommikutundidel.

- Kontrollige regulaarselt uksetihendite seisukorda ja puhastage need võimalikust mustusest. Nii sulgub uks tihedamalt ja väheneb soojuskadu.

Seadme välja lülitamine

Enne mis tahes hooldus- või puhastustööde tegemist ühendage seade vooluvõrgust välja.

Seadme puhastamine

! Ärge kasutage abrasiivseid ega söövitavaid puhastusvahendeid, nagu plekieemaldajad, korrosioonivastased tooted, pulberpuhastusvahendid või abrasiivsed käsnad: need võivad pliidiplaadi pinda pöörumatult kahjustada.

! Seadet ei tohi puhastada auru- ega survejoaga.

• Üldjuhul piisab pliidiplaadi pesemisest niiske käsnaga ja kuivatamisest hästiimava paberkäterätikuga.
• Roostevabast terasest või emailiga kaetud välisosade ja kummitihendite puhastamiseks kasutage käesoojas vees ja neutraalses seebilahuses immutatud käsna. Raskestieemaldatavate plekkide puhastamiseks kasutage spetsiaalseid puhastusvahendeid. Pärast puhastamist loputage ja kuivatage hoolikalt. Ärge kasutage abrasiivseid ega söövitavaid puhastusvahendeid.

- Puhastamise hõlbustamiseks võite eemaldada pealmise resti, põletikatted, leegihajutaja rõngad ja põletid. Peske need soojas vees ja kasutage mitteabrasiivseid puhastusvahendeid. Enne kuivatamist veenduge, et olete eemaldanud kõik körbenud toidujäätmed.

- Elektrisüütega pliitide elektroonilise süüteseadise klemmiosa tuleb sageli puhastada. Samuti kontrollige, et düüsid ei ole ummistunud.

- Ahju sisepindu on köige parem puhastada pärast iga kasutuskorda, kui pinnad on veel leiged. Kasutage sooja vett ja puhastusvahendit, seejärel loputage ja kuivatage hoolikalt pehme lapiga. Ärge kasutage abrasiivseid puhastusvahendeid.

- Ahjuukse klaasi puhastamiseks kasutage käsna ja mitteabrasiivset puhastusvahendit, seejärel kuivatage hoolikalt pehme lapiga. Ärge kasutage abrasiivseid materjale ega teravate servadega metallkaabitsaid, sest need võivad kriimustada klaasi ja põhjustada klaasi pragunemise.

- Lisatarvikuid võib pesta nagu tavalisi toidunõusid, ka nõudepesumasinas.

- Roostevabast terasest pinnale kauemaks jäänud kare vesi või fosforisisaldusega kangetoimelised puhastusvahendid võivad jätta plekid. Pärast puhastamist loputage ja kuivatage hoolikalt. Kõik pinnad tuleb hoolikalt kuivatada.

Kate

Kui pliidil on klaaskate, siis puhastage seda leige veega. Ärge kasutage abrasiivseid puhastusvahendeid. Pliidi tagaosa puhastamise lihtsustamiseks võib katte eemaldada. Avage kate täielikult ja tömmake seda ülespoole (vt joonist).

!Ärge sulgege katet, kui põletid on süüdatud või kui need on veel kuumad.

Ahju tihendite kontrollimine

Kontrollige regulaarselt ahjuukse ümber olevaid tihendeid. Kui tihendid on kahjustunud, pöörduge lähimasse hoolduskeskusesse. Kuni tihendite välja vahetamiseni soovitame ahju mitte kasutada.

Leegihajutajate hooldus

Aja jooksul võivad leegihajutid ummistuda või neid on raske pöörata. Sel juhul vahetage need välja.

! Seda võib teha tootja poolt volitatud kvalifitseeritud mehhaanik.

Ahju valgusti lambi väljavahetamine

1. Ühendage pliit vooluvörgust lahti ja eemaldage lambipesa klaaskate (vt joonist).
2. Eemaldage lamp ja asendage see samaväärse lambiga: pinge 230 V, võimsus 25 W, sokkel E 14.
3. Pange kaas tagasi ja

ühendage pliit uuesti vooluvörku.

Klienditugi

Hoidke käepärast seadme järgmised andmed:

• Seadme mudel (Mod.).
  • Seerianumber (S/N).

Need andmed leiate seadme andmeplaadilt ja/või pakendilt.
