KASUTUSJUHEND I5V8PMW INDESIT

Aitäh, et valisite Indesit toote. Tahame, et teie toode, mis on valmistatud kõrge kvaliteedi ja tehnoloogiaga, pakuks teile parimat efektiivsust. Seetõttu lugege see juhend ja kõik teised kaasasolevad dokumendid enne toote kasutamist hoolikalt läbi.

Järgige kogu kasutusjuhendis välja toodud teavet ja hoiatusi. Nii kaitsete ennast ja oma toodet võimalike ohtude eest.

Hoidke kasutajajuhend alles. Kui te annate selle toote kellelegi teisele, siis andke sellega ka juhend kaasa. Teie toote garantiitingimused ning kasutus-ja tõrkeotsingu meetodid on selles juhendis välja toodud.

Kasutusjuhendis olevad sümbolid ja nende kirjeldused:

Oht, mis võib lõppeda surma või vigastusega.

Oluline teave või kasulikud näpunäited toote kasutamiseks:

Lugege kasutajajuhendit.

Kuuma pinna hoiatus.

MÄRKUS Oht, mis võib põhjustada tootele või selle keskkonnale materiaalset kahju.

Beko Europe Management Srl

Via Varesina 204, 20156 Milano, Italy

Sisukord

1 EE- Ohutusjuhised.... 38

1.1 Möeldud kasutamiseks...... 38
1.2 Lapse, haavatava isiku ja 38 lemmiklooma ohutus ....
1.3 Elektriohutus.... 39
1.4 Transpordiohutus.... 41
1.5 Paigaldamise ohutus 41
1.6 Kasutusohutus 42
1.7 Hoiatused temperatuuri kohta..... 43
1.8 Tarvikute kasutus.... 43
1.9 Toiduvalmistamise ohutus ..... 44
1.10 Hooldus- ja puhastusohutus...... 45

2 Keskkonnajuhised.... 46

2.1 Jäätmedirektiiv.... 46
2.1.1 Elektri- ja 46 elektroonikaseadmete jäätmeid käsitlevate määruste (WEEE) järgimine ja jäätmete kõrvaldamine......
2.2 Pakendi teave 46
2.3 Soovitused energiasäästuks ...... 46

3 Teie toode.... 46

3.1 Toote tutvustus 47
3.1.1 Toiduvalmistamise seade...... 47
3.1.2 Hobuse osa 47
3.2 Ahju juhtpaneeli tutvustamine..... 47
3.3 Ahju tööfunktsioonid.... 48
3.4 Toote tarvikud.... 49
3.5 Toote lisaseadmete kasutamine.. 49
3.6 Tehniline kirjeldus 51

4 Paigaldamine.... 52

4.1 Öige paigalduskoht 52
4.2 Elektriline ühendus 53
4.3 Toote paigutamine 54

5 Esmakasutus 55

5.1 Seadme esmane puhastamine..... 55

6 Pliidiplaadi kasutamine.... 55

6.1 Üldteave pliidiplaadi kasutamise 55 kohta ....
6.2 Pliidiplaatide töö.... 56

7 Ahju kasutamine 57

7.1 Üldteave ahju kasutamise kohta .. 57
7.2 Ahju juhtseadme töö.... 57

8 Üldine teave toiduvalmistamise 57 kohta ....

8.1 Üldteave ahjus küpsetamise 57 kohta....
8.1.1 Pagaritooted ja ahjutoidud ..... 58
8.1.2 Liha, kala ja linnuliha.... 61
8.1.3 Grill 62
8.1.4 Katsetatud road.... 62

9 Hooldus ja puhastus 63

9.1 Üldteave puhastamise kohta..... 63
9.2 Tarvikute puhastamine 64
9.3 Pliidiplaadi puhastamine.... 64
9.4 Juhtpaneeli puhastamine 64
9.5 Ahi sisemuse 65 (toiduvalmistamise ala) puhastamine......
9.6 Hõlbus aurupuhastus.... 65
9.7 Ahjuukse puhastamine 66
9.8 Ahjuukse siseklaasi 66 eemaldamine....
9.9 Ahjuvalgusti puhastamine ...... 68

10 Veaotsing 69

1 EE- Ohutusjuhised

• See jaotis sisaldab ohutusjuhiseid, mis on vajalikud kehavigastuste või varalise kahju ohu vältimiseks.
• Kui toode antakse üle kellelegi teisele isiklikuks või kasutatud kasutuseks, tuleb lisada ka kasutusjuhend, tootesildid ning muud asjakohased dokumendid ja osad.
• Meie ettevõte ei vastuta kahjude eest, mis võivad tekkida, kui neid juhiseid ei järgita.
• Nende juhiste eiramine tühistab garantii.
• Kasutage ainult originaalvaruosi ja -tarvikuid.
• Ärge parandage ega asendage ühtegi toote komponenti, välja arvatud juhul, kui see on kasutusjuhendis selgelt määratletud.
• Ärge tehke tootel tehnilisi muudatusi.

1.1 Möeldud kasutamiseks

• Käesolev seade on möeldud koduseks kasutamiseks. See ei ole möeldud kasutamiseks ärilistel eesmärkidel.
• Ärge kasutage seadet aedades, rödudel ega muus väliskeskkonnas. Käesolev seade on möeldud

kasutamiseks kodumajapidamistes ning kaupluste, kontorite ja muude töökeskkondade personaliköökides.

• HOIATUS: Käesolevat seadet tuleks kasutada ainult toidu valmistamiseks. Seda ei tohi kasutada muudel eesmärkidel, nagu näiteks ruumi kütmine.
- Ahju saab kasutada toidu sulatamiseks, küpsetamiseks, praadimiseks ja grillimiseks.
- Seda toodet ei tohi kasutada taldrikute soojendamiseks, rätikute või riiete kuivatamiseks käepidemele riputades.

• Seda toodet võivad kasutada 8-aastased ja vanemad lapsed ning inimesed, kellel on vähe füüsilisi, sensoorseid või vaimseid oskusi või kellel puuduvad kogemused ja teadmised, kui neid jälgitakse või koolitatakse toote ohutu kasutamise ja ohtude osas.

• Lapsed ei tohi tootega mängida. Lapsi ei tohi puhastada ega hooldada, välja arvatud juhul, kui keegi neid kontrollib.

• Seda toodet ei tohi kasutada piiratud füüsilise, sensoorse või vaimse võimekusega inimesed (sealhulgas lapsed), välja arvatud juhul, kui neid hoitakse järelevalve all või nad saavad vajalikud juhised.

• Lapsi tuleb jälgida, et nad ei mängiks tootega.
• Elektriseadmed on lastele ja lemmikloomadele ohtlikud. Lapsed ja lemmikloomad ei tohi tootega mängida, selle otsa ronida ega sellesse siseneda.
• Ärge asetage seadmele esemeid, milleni lapsed võivad ulatuda.
• Pöörake pottide ja pannide käepidet leti küljele, et lapsed ei saaks seda haarata ega põletada.
  • HOIATUS: Kasutamise ajal on toote ligipääsetavad pinnad kuumad. Hoidke lapsed tootest eemal.
• Hoidke pakkematerjale lastele kättesaamatus kohas. Esineb vigastuste ja lämbumise oht.
• Kui uks on avatud, ärge pange sellele raskeid esemeid ega laske lastel sellel istuda. Ahi võib ümber kukkuda või kahjustada uksehingi.

• Enne kulunud ja kasutute toodete kõrvaldamist:

• Eemaldage toitepistik pistikupesast.

• Katkestage toitekaabel ja ühendage see pistikuga toote küljest lahti.
• Võtke tarvitusele ettevaatusabinõud, et vältida laste sattumist tootesse.
• Ärge lubage lastel tootega mängida, kui see on jõudeolekus.

1.3 Elektriohutus

- Ühendage toode maandatud pistikupessa, mis on kaitstud elektrikorgiga, mille väärtus on toodud tüübi etiketil.

Maanduspaigaldus peab olema teostatud kvalifitseeritud elektriku poolt. Ärge kasutage toodet ilma maanduseta vastavalt kohalikele / riiklikele eeskirjadele.

- Pistik või seadme elektriühendus peab olema kergesti juurdepääsetavas kohas. Kui see pole võimalik, peaks elektripaigaldisel, millega toode on ühendatud, olema mehhanism (kaitse, lüliti, pealüliti jne), mis on vastavuses elektrieeskirjadega ja ühendab kõik poolused võrgust lahti.

• Enne remonti, hooldust ja puhastamist tömmake toode vooluvõrgust välja või lülitage kaitselüliti välja.
• Ühendage toode maandatud pistikupessa, mis vastab pinge ja sageduse väärtustele, mis on välja toodud tüübisildil.
• Kui teie tootel pole kaablit, kasutage ainult peatükis "Tehnilised andmed" kirjeldatud ühenduskaablit.
• Ärge laske toitejuhtmel seadme alla ja taha kinni jääda. Ärge asetage voolujuhtmele raskeid esemeid. Toitejuhet ei tohiks painutada, purustada ja see ei tohi puutuda kokku ühegi soojusallikaga.
• Toote paika panemisel pärast monteerimist või puhastamist veenduge, et toitekaabel ei jääks kinni.
• Ahju tagumine külg muutub kasutamisel kuumaks. Toitekaablid ei tohi puudutada toote tagumist pinda. Vastasel juhul võib see kahjustada.
• Ärge laske toitejuhtmel ukse ja ahju vahele kinni jääda ega jääda kuumadele pindadele. Vastasel juhul võib toitejuhtme isolatsioon sulada ja põhjustada lühise tagajärjel tulekahju.

- Kasutage ainult originaaljuhet. Ärge kasutage lõigatud või kahjustatud kaableid.

- Ärge kasutage toote kasutamiseks pikendusjuhet või mitmepistikut.

- Võtke ühendust importija või volitatud teeninduskeskusega, kui toiteliini pikkus on ebapiisav.

- Kaasaskantavad toiteallikad või mitu pistikut võivad üle kuumeneda ja süttida. Hoidke mitu pistikut ja kaasaskantavat vooluallikat tootest eemal.

- Toitejuhtme kahjustamisel tuleb selle võimalike ohtude vältimiseks asendada tootja, volitatud teeninduse või importija ettevõtte määratud isiku poolt.

• HOIATUS: Enne ahju lambi vahetamist ühendage seade elektrilöögi ohu vältimiseks kindlasti vooluvõrgust lahti. Ühendage toode vooluvõrgust lahti või lülitage kaitse kaitsmekilbis välja.

Kui Teie seadmel on toitejuhe ja pistik:

- Ärge kunagi pange toote pistikut katkisele, lahtisele või pistikupesast väljunud pistikule. Veenduge, et pistik on täielikult pistikupessa sisestatud. Vastasel juhul

võivad ühendused üle kuumeneda ja põhjustada tulekahju.

• Vältige seadme sisestamist pistikupesadesse, mis on rasvased, määrdunud või potentsiaalselt veega kokkupuutuvad (näiteks tööpinna lähedusse, kust võib vett välja voolata). Vastasel juhul on oht, et tekib lühis ja elektrilöögi oht.
• Ärge kunagi puudutage pistikut märgade kätega!
• Tõmmake pistik pistikupesast välja, kasutades pigem pistiku korpust kui juhtmest.

1.4 Transpordiohutus

• Ühendage toode enne transportimist vooluvõrgust lahti.
• Toode on raske, selle kandmiseks on vaja vähemalt kahte inimest.
• Ärge kasutage toote transportimiseks või teisaldamiseks ust ja/või selle käepidet.
• Ärge asetage seadmele esemeid. Kandke seadet vertikaalselt.
• Kui teil on vaja toodet transportida, mähkige see mullikilega või paksu papiga

ning teipige see tugevalt kinni. Kinnitage toote liikuvad osad kindlalt, et vältida kahjustusi.

- Enne toote paigaldamist kontrollige toodet pärast transportimist võimalike kahjustuste suhtes. Vigastuse korral võtke ühendust importija või volitatud teeninduskeskusega.

1.5 Paigaldamise ohutus

• Enne paigaldamise alustamist lülitage vooluvõrk, millega toode ühendatakse, vooluvõrgust välja, lülitades kaitsme välja.
• Transportimisel ja paigaldamisel kandke alati kaitsekindaid. Vastasel juhul on teravate servade tõttu vigastuste oht!
• Enne toote paigaldamist kontrollige, kas sel on kahjustusi. Ärge paigaldage seadet, kui see on kahjustada saanud.

• Ärge paigaldage seadet vaibaga kaetud põrandale. Kui õhk ei saa seadme all ringelda, võivad elektridetailid üle kuumeneda. See võib põhjustada probleeme seadme töös.

• Toode peab paigutama otse puhtale, tasasele ja kövale pinnale. Seda ei tohiks asetada soklile või alusplaadile. Tooteid ei tohi paigutada pappvõi plastplaatidele.

• Toote paigalduspiirkonnas ei tohi olla otsest päikesevalgust ja soojusallikaid, näiteks elektri- või gaasikütte, mis on paigaldatud.
• Seadme köigi ventilatsioonikanalite ümbruses peab olema piisavalt vaba ruumi.
• Ärge paigaldage toodet akna lähedusse. Akna avamisel võivad kuumad kööginõud ümber kukkuda.
• Ülekuumenemise vältimiseks ei tohiks toodet paigaldada dekoratiivsete katete taha.
• Juhul, kui gaasivoolik/toru või plastist veetoru asub toote jaoks ettenähtud paigalduskoha taga, tuleb kindlasti tagada, et toode ei puutuks kokku nende kommunaaljuhtmetega. Vastasel juhul võib voolik/toru puruneda.
• Kui toote paigalduskoha taga on pistikupesa, tuleb tagada, et toode ei puutuks kokku pistikupesaga ega pistikupessa ühendatud pistikuga.

- Toote paigalduskoha taga- või külgseinale ei tohi jääda gaasivoolikut, plastist veetoru ega pistikupesa. Vastasel juhul võivad need pliidi töötamisel kuumuse mõjul deformeeruda ja tekitada ohutusriski.

1.6 Kasutusohutus

• Veenduge pärast iga kasutuskorda, et olete seadme välja lülitanud.
• Kui te ei kasuta toodet pikemat aega, ühendage see lahti või lülitage vool kaitsmekarbist välja.
• Ärge kasutage toodet, kui see puruneb või saab kasutamise ajal kahjustada. ühendage toode vooluvõrgust lahti. Võtke ühendust importija või volitatud teeninduskeskusega.
• Ärge kasutage seadet, kui esiukse klaas on eemaldatud või pragunenud. Vastasel juhul on vigastuste ja keskkonnakahjustuste oht.
  • HOIATUS: Kui plaadiplit on pragunenud, ühendage toode elektrilöögi ohu vältimiseks kindlasti vooluvõrgust lahti.
  • HOIATUS: Kui pliidi klaaspind on katki:

Lülitage välja köik gaasi- ja (vajaduse korral) elektripliidid. ühendage toode vooluvõrgust lahti.

• Ärge puudutage seadme pinda.
• Ärge kasutage seadet.

- Ärge astuge mingil põhjusel seadme peale.

- Ärge kunagi kasutage toodet, kui Teie otsustusvõime või koordinatsioon on häiritud alkoholi ja/või narkootikumide tarvitamise tõttu.

- Süttivaid esemeid ei tohi hoida toiduvalmistamiskohas ega selle ümbruses. Vastasel juhul võivad need põhjustada tulekahju.

- Ahjukäepide pole käterätikuivati. Seadme kasutamisel ärge riputage käepidemele rätikuid, kindaid ega muud sarnast tekstiili.

- Seadme ukse hinged liiguvad ukse avamisel ja sulgemisel ning võivad kinni kiiluda. Ukse avamisel/sulgemisel ärge haarake hingedega osast.

• See toode ei sobi kasutamiseks kaugjuhtimispuldi ega välise kellaga.

1.7 Hoiatused temperatuuri kohta

• HOIATUS: Kui toode on kasutusel, on toode ja selle juurdepääsetavad osad kuumad. Tuleb vältida seadme ja kuumutuselementide puudutamist. Alla 8-aastaseid

lapsi tuleb hoida tootest eemal, kui nad ei ole pidevalt järelevalve all.

- Ärge asetage toote lähedusse tuleohtlikke/plahvatusohtlikke materjale, sest töö ajal on pinnad kuumad.

- Hoidke ahju ukse avamisel küpsetamise ajal või selle lõpus distantsi. Aur võib põletada käsi, nägu ja/või silmi.

- Töö ajal on toode kuum. Tuleb vältida kuumenenud osade, seadme sisepindade ja kuumutuselementide puudutamist.

- Toote käsitsemisel kandke alati kuumakindlaid ahjukindaid.

• HOIATUS: Tuleoht: Ärge hoidke esemeid toiduvalmistamispindadel.

1.8 Tarvikute kasutus

- Oluline on tootega kaasasolevaid tarvikuid õigesti kasutada. Üksikasjalikku teavet leiate jaotisest „Toote lisaseadmete kasutamine".

- Sulgege ahju uks pärast tarvikute täielikku toppimist küpsetusruumi, sest vastasel juhul võivad need tabada ukse klaasi ja seda kahjustada.

• HOIATUS: Kasutage ainult köögiseadme tootja poolt projekteeritud või tootja poolt kasutusjuhendis sobivana märgitud või seadmesse sisseehitatud pliidikatteid ja kaitseseinu. Ebasobivate kaitsevahendite kasutamine võib põhjustada õnnetusi.

1.9 Toiduvalmistamise ohutus

• HOIATUS: Toiduvalmistamise protsessi tuleb jälgida. Lühiajalisi toiduvalmistamise protsesse tuleb jälgida pidevalt.

• HOIATUS: Tahke või vedela öliga toiduvalmistamisel on ohtlik pliidiplaadi juurest lahkuda, kuna see võib põhjustada tulekahju. Ärge kunagi proovige kustutada tulekahju veega. Ühendage toode vooluvõrgust lahti ja katke leegid tulekindla katte või riidega.

- Olge ettevaatlik oma roogades alkoholi kasutades. Alkohol aurustub kõrgel temperatuuril ja võib tekitada tulekahju, kuna see võib kuumenenud pindadega kokku puutudes süttida.

• Toidualal olevad toidujäägid, näiteks öli, vöivad süttida. Puhastage need jäägid enne toiduvalmistamist.
• Toidumürgituse oht: Ärge hoidke toitu ahjus rohkem kui tund enne ja pärast toiduvalmistamist. Vastasel korral võib see põhjustada toidumürgitust või haigusi.
• Ärge soojendage ahjus suletud konserve ega klaaspurke. Konserv/purk võib tõusva rõhu tõttu lõhkeda.
• Kui ahi on kasutusel, ÄRGE KUNAGI asetage küpsetusplaati, nõusid ega alumiiniumfooliumi otse ahju põhja. Kuumuse kogunemine võib kahjustada ahju põhja ja isegi ahjukappi või köögipõrandat.

Arvestage rasvase pärgamendipaberi või sarnaste materjalide kasutamisel järgmisi ettevaatusabinõusid:

• Asetage rasvakindel paber kööginõusse või ahju tarvikule (ahjuplaadile, traatrestile jne) koos toiduga ja asetage see eelkuumutatud ahju.
• Et vältida ohtu, et ahju kütteelemendid võivad puudutada ja takistada kuuma õhu liikumist, eemaldage kõik üleliigsed rasvapaberi osad, mis ripuvad tarvikute või

mahutite küljes. Ärge kasutage rasvakindlat paberit ahju temperatuuril, mis on körgem kui tootja poolt määratud maksimaalne kasutustemperatuur. Ärge kunagi asetage rasvakindlat paberit ahju põhjale.

• Ärge asetage seda eelsoojendamise ajal tarvikute peale.
• Vajutage alati taldrikuga või sarnase esemega alla, et materjal ei lendaks ahjus oleva õhuringluse tõttu ringi.
• Katke ainult vajalik pind salve sees.
• Pärast igat kasutamist tuleb salve puhastada ja salves kasutatud rasvapaber või muud sarnased materjalid asendada. Vastasel juhul võivad kandikule tilkuvad vedelikud põhjustada suitsetamist või isegi leekide süttimist.
• Toote kaane avamisel tekib öhuvool. Rasvakindel paber vöib sattuda kokkupuutesse kütteelementidega ja süttida.
• Traatgrilli kasutamisel tuleks alumisele restile asetada plaat. Vastasel juhul võivad ahjupõhjale tilkuv toiduõli ja muud komponendid tekitada tugevat suitsu ja põhjustada tulekahju.

- Sulgege ahjuuks grillimise ajaks. Kuumad pinnad võivad põhjustada põletusi!

- Grillimiseks sobimatu toit võib põhjustada tuleohtu. Grillige ainult toitu, mis talub tugevat grillileeki. Ärge asetage toite ka liiga kaugele resti tagumisse ossa. See on kuumim piirkond ja rasvased toidud võivad süttida.

1.10 Hooldus- ja puhastusohutus

• Enne toote puhastamist oodake, kuni toode jahtub. Kuumad pinnad võivad põhjustada põletusi!
• Ärge peske toodet pihustades või valades sellele vett! Võite saada elektrilöögi!
• Ärge kasutage seadme puhastamiseks aurupuhastit, kuna see võib põhjustada elektrilöögi.
• Ärge kasutage ahju esiukse ja ahju ülemise ukse klaasi (kui see on varustatud) puhastamiseks karmi abrasiivseid puhastusvahendeid, metallkammi, küürimislappi, nõudepesudraati või pleegitusvahendit. Need materjalid võivad põhjustada klaaspindade kriimustamist ja purunemist.

2.1 Jäätmedirektiiv

2.1.1 Elektri- ja elektroonikaseadmete jäätmeid käsitlevate määruste (WEEE) järgimine ja jäätmete kõrvaldamine

See toode vastab Euroopa Liidu WEEE direktiivile (2012/19/EL) Sellel tootel on elektri- ja elektroonikaseadmete jäätmete (WEEE) klassifikatsioonisümbol.

See toode on valmistatud kvaliteetsetest osadest ja materjalidest, mida on võimalik taaskasutada ja mis sobivad taaskasutamiseks. Seetõttu ärge visake toodet selle

kasutusaja lõpus ära koos olme- ja muude jäätmetega. Viige see elektri- ja elektroonikaseadmete kogumispunkti. Nende kogumispunktide kohta võite küsida teavet kohalikult omavalitsuselt. Seadme õige utiliseerimine aitab vältida negatiivseid tagajärgi keskkonnale ja inimeste tervisele.

See toode, mille te ostsite, vastab Euroopa Liidu RoHS direktiivile (2011/65/EL). See ei sisalda direktiivis määratletud kahjulikke ja keelatud materjale.

2.2 Pakendi teave

Toote pakkematerjalid on valmistatud taaskasutatavatest materjalidest vastavalt meie riiklikele keskkonnaeeskirjadele. Ärge visake pakendijäätmeid samasse kohta

3 Teie toode

Sellest jaotisest leiate toote juhtpaneeli ülevaate ja põhilised kasutusvõimalused. Sõltuvalt toote tüübist võivad pildid ja mõned funktsioonid erineda.

koos olme- ja muude jäätmetega, vaid viige need kohalike omavalitsuste poolt loodud pakendimaterjalide kogumispunktidesse.

2.3 Soovitused energiasäästuks

EL 66/2014 kohaselt leiate energiatõhususe teabe seadmega kaasasolevalt kviitungilt.

Järgmine teave aitab Teil kasutada toodet ökoloogilisel ja energiat säästvamal viisil.

• Sulatage külmutatud toit enne küpsetamist.
• Ahjus kasutage tumedaid või emailitud anumaid, mis edastavad soojust paremini.
• Eelsoojendage alati, kui see on retseptis või kasutusjuhendis täpsustatud. Ärge avage ahjuust sageli küpsetamise ajal.
• Pikaajalisel küpsetamisel lülitage seade välja 5-10 minutit enne küpsetamise lõppaega. Saate jääksoojust kasutades säästa kuni 20% elektrienergiast.
• Üritage valmistada ahjus korraga rohkem kui üks roog. Saate kahte rooga samal ajal valmistada, asetades traatrestile kaks keedunõu. Lisaks, kui valmistate oma toite üksteise järel, säästab see energiat, kuna ahi ei kaota oma soojust.
• Võtke arvesse pottide/pannide ja kaante valikul pliidiplaadi ala suurust. Valige alati õige suurusega pott oma roogade jaoks. Vale suurusega mahutite puhul kulub rohkem energiat kui tegelikult vaja.
• Hoidke pliidiplaadi küpsetamise alasid ja pottide põhjasid puhtana. Mustus vähendab soojusülekannet küpsetamise ala ja poti põhja vahel.

3.1 Toote tutvustus

1 Hobuse osa
2 Kontrollpaneel
3 Käepide
4 Uks
5 Alumine osa

3.1.1 Toiduvalmistamise seade

1 Ülemine kütteseade

2 Traadist riiulid *
3 Ventilaatori mootor (terasplaadi taga)
4 Alumine kütteseade (terasplaadi all)
5 Riiulite positsioonid
6 Lamp **
7 Ventilatsiooniavad ***
* Varieerub olenevalt mudelist. Teie toode ei pruugi olla varustatud traatrestiga. Pildil on näitena toodud traatrestiga toode.
** Varieerub olenevalt mudelist. Teie toode ei pruugi olla varustatud lambiga või lambi tüüp ja asukoht võivad erineda joonisel kujutatust.
*** See varieerub söltuvalt toote mudelist. See ei pruugi teie tootel saadaval olla.

3.1.2 Hobuse osa

1 Tagumine vasakpoolne - Üksik kuumutusala
2 Eesmine vasakpoolne - Üksik kuumutusala
3 Eesmine parempoolne - Üksik kuumutusala
4 Tagumine parempoolne - Üksik kuumutusala

3.2 Ahju juhtpaneeli tutvustamine

1 Aktiivse pliidiplaadi hoiatuslamp 2 Pliidiplaadi juhtnupud
3 Funktsiooni valimise nupp 4 Termostaadi lamp
5 Temperatuuri valiku nupp

Kui teie toodet reguleerivad nupud on olemas, siis mönel mudelil võivad need olla nii, et need tulevad välja, kui neid vajutada (maetud nupud). Nende nuppude abil tehtavate seadete tegemiseks lükake köigepealt vastav nupp sisse ja tömmake nupp välja. Pärast reguleerimist lükake see uuesti sisse ja asetage nupp tagasi.

Funktsiooni valimise nupp

Funktsioonivaliku nupuga saate valida ahju tööfunktsioone. Valimiseks keerake suletud (ülemisest) asendist vasakule/paremale.

Temperatuurinupu abil saate valida temperatuuri, mida soovite küpsetada. Valimiseks keerake päripäeva suletud (ülemisest) asendist.

Ahju sisetemperatuuri indikaator

Temperatuurilambi järgi saate aru ahju sisetemperatuurist. Termostaadi lamp asub juhtpaneelil. Termostaadi lamp lülitub

sisse, kui toode hakkab tööle, ja termostaadi lamp kustub, kui see saavutab seatud temperatuuri. Kui temperatuur ahjus langeb alla seatud temperatuuri, lülitub termostaadi lamp uuesti sisse.

Pliidiplaadi juhtnupud

Pliidiplaati saab juhtida pliidi juhtnuppude abil. Iga nupp juhib vastavat tsooni. Juhtpaneelil olevate sümbolite järgi saate järeldada, millist tsooni see juhib.

3.3 Ahju tööfunktsioonid

Funktsioonitabelil kuvatakse tööfunktsioonid, mida saate oma ahjus kasutada, ning kõrgeimad ja madalaimad temperatuurid, mida nende funktsioonide jaoks saab seadistada. Siin näidatud töörežiimide järjekord võib erineda teie toote paigutusest.

Funktsiooni sümbo	Funktsiooni kirjeldus	Temperatuurivahemik (°C)	Kirjeldus ja kasutamine
	Töö ventilaatoriga -		Ahju ei köeta. Töötab ainult ventilaator (tagaseinas). Graanulitega külmutatud toit sulatatakse aeglaselt toatemperatuuril, küpsetatud toit jahutatakse. Terve lihatüki sulatamiseks kuluv aeg on pikem kui teraviljaga toitude puhul.
	Ülemine ja alumine kuumutus	*	Toitu soojendatakse korraga ülevalt ja alt. Sobib kookidele, küpsetistele või kookidele ja hautistele küpsetusvormides. Küpsetamine toimub ühe kandikuga.
	Ülemine/alumine kuumutus ventilaatori toel	*	Ülemise ja alumise küttekeha poolt soojendatav kuum õhk jaotub koos ventilaatoriga ühtlaselt ja kiiresti kogu ahjus. Küpsetamine toimub ühe kandikuga.
	Ülemine kuumutus ventilaatori toel	*	Ülemise küttekeha poolt soojendatav kuum õhk jaotub koos ventilaatoriga ühtlaselt ja kiiresti kogu ahjus. Küpsetamine toimub ühe kandikuga.
	Alumine kuumutus ventilaatori toel	*	Alumise küttekeha poolt soojendatav kuum õhk jaotub ventilaatoriga ühtlaselt ja kiiresti kogu ahjus. Küpsetamine toimub ühe kandikuga. Seda funktsiooni tuleks kasutada ka lihtsaks aurupuhastamiseks.
	Kuumutus ventilaatoriga	*	Ventilaatori kuumutuselemendi poolt kuumutatud õhk jaotub ventilaatori abil võrdselt ja kiiresti üle kogu ahju. See sobib toiduvalmistamiseks mitmel ahjuplaadil erinevatel riiulitel.
	Grillimine täisvõimsusel	*	Ahju laes olev suur grill töötab. Sobib suures koguses grillimiseks.

* Teie toode töötab temperatuurinupul määratud temperatuurivahemikus.

3.4 Toote tarvikud

Teie tootes on mitmesuguseid tarvikuid. Selles jaotises on saadaval tarvikute kirjeldus ja õige kasutamise kirjeldused. Sõltuvalt toote mudelist on kaasas olev tarvik erinev. Kõik kasutusjuhendis kirjeldatud tarvikud ei pruugi teie tootes saadaval olla.

Teie seadme sees olevad kandikud võivad kuumuse mõjul deformeeruda. See ei mõjuta funktsionaalsust. Deformatsioon kaob, kui plaat jahutatakse.

Standardne salv

Seda kasutatakse küpsetiste, külmutatud toitude ja suurte tükkide praadimiseks.

Seda kasutatakse praadimiseks või küpsetatava, praaditava ja hautava toidu soovitud riiulile asetamiseks.

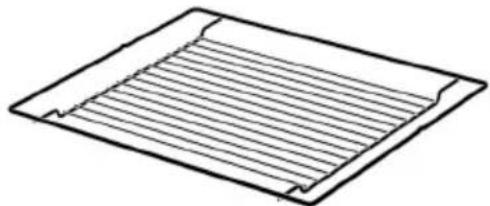

Traatriiuliga mudelitel :

Ilma traatriiuliteta mudelitel :

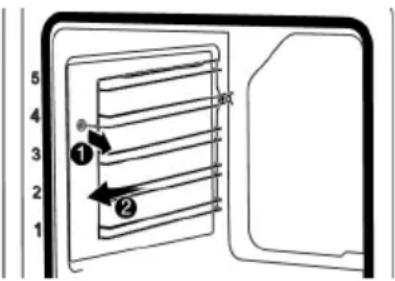

Toiduvalmistamise riiulid

Küpsetusalal on 5 riiuliasendit. Ahju esipaneelil olevatelt numbritelt näete ka riiulite järjekorda.

Traatriiuliga mudelitel :

Ilma traatriiuliteta mudelitel :

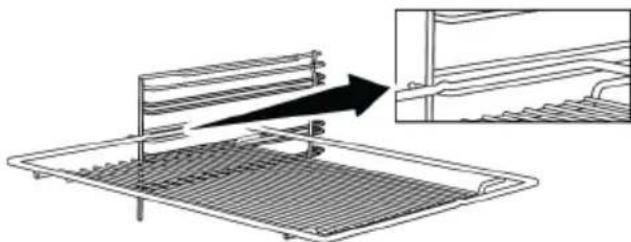

Traatresti asetamine küpsetusriiulitele

Traatriiuliga mudelitel :

Väga oluline on asetada traatvõre õigesti traadipoolsetele riiulitele. Traatresti soovitud riiulile asetades peab avatud osa olema esiküljel. Parema küpsetamise tagamiseks tuleb traatrest kinnitada traatriiuli peatuskohta. See ei tohi minna üle peatuspunkti, et kokku puutuda ahju tagaseinaga.

Ilma traatriiuliteta mudelitel :

Väga oluline on asetada traatrest korralikult külgriiulitele. Traatrestil on riiulile asetamisel üks suund. Traatresti soovitud riiulile asetades peab avatud osa olema esiküljel.

Kandiku asetamine toiduvalmistamisriiulitele

Traatriiuliga mudelitel :

Samuti on oluline asetada alused õigesti külgtraadist riiulitele. Asetage alus traatriiulite vahele, nagu joonisel näidatud. Hea küpsetusvõime tagamiseks tuleb alus asetada traadiriiulile nii, et see sobitub piduripessa. Seda ei tohi asetada vastu ahju tagaseina, minnes mööda korgipesast.

Traatresti peatamisfunktsioon

Seal on peatamisfunktsioon, mis takistab traatvõre traatriiulist välja kukkumist. Selle funktsiooniga saate oma toidu lihtsalt ja turvaliselt välja võtta. Traatvõre eemaldamise ajal saate seda edasi tõmmata, kuni see jõuab peatumispunkti. Selle täielikuks eemaldamiseks peate selle punkti ületama.

Traatriiuliga mudelitel :

Ilma traatriiuliteta mudelitel :

Salve peatamise funktsioon -Traatriiuliga mudelitel

Samuti on olemas peatamisfunktsioon, mis takistab kandiku traatriiulist välja kukkumist. Salve eemaldamise ajal vabastage see tagumisest peatuspesast ja

tõmmake seda enda poole, kuni see jõuab esiküljeni. Peate sellest seiskamispesast üle minema, et see täielikult eemaldada.

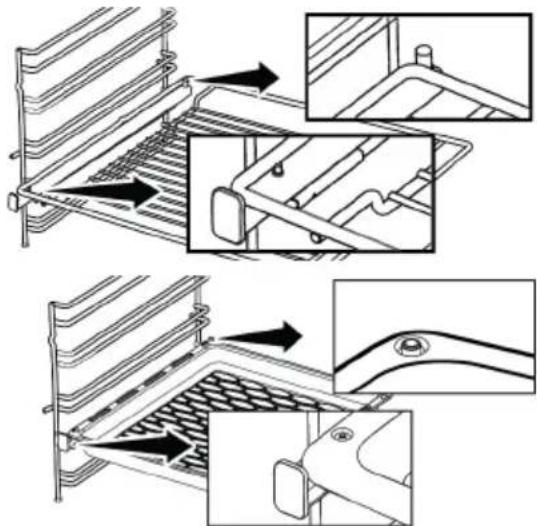

Traatvõre ja aluse õige paigutamine teleskoopsiinidele -Traatriiulitega mudelitel ja teleskoopmudelitel

Tänu teleskoopsiinidele saab kandikuid või traatriiuleid lihtsalt paigaldada ja eemaldada. Hoolikalt tuleb asetada kandikud ja traatriiulid teleskoopsiinidele, nagu on näidatud alloleval joonisel.

3.6 Tehniline kirjeldus

Üldised kirjeldused

Toote välismõõtmed (kõrgus/laius/sügavus) (mm ) 850 /500 /600

Pinge/Sagedus 1N ~ 220-240 V/3N ~ 380-415 V 50/60 Hz
Juhtme tüüp ja ristlõige, mida kasutatakse / sobib tootes kasutamiseks	vähemalt H05VV-FG 3 x 2,5 mm2 (1N) / H05VV-FG 5 x 1,5 mm2 (3N)
Energiatarve (kW) 8,0
Ahju tüüp Multifunktsionaalne ahi

Eesmine vasakpoolne Üksik kuumutusala
Mõõde 180 mm
Võimsus 1700 W
Tagumine vasakpoolne Üksik kuumutusala
Mõõde 140 mm
Võimsus 1200 W
Eesmine parempoolne Üksik kuumutusala
Mõõde 140 mm
Võimsus 1200 W
Tagumine parempoolne Üksik kuumutusala
Mõõde 180 mm
Võimsus 1700 W

Põhitõed: Elektriahjude energiamärgistuse teave on esitatud vastavalt standardile EN 60350-1 / IEC 60350-1. Need väärtused määratakse standardkoormusel Ülemine ja alumine kuumutus / Ülemine/alumine kuumutus ventilaatori toel Energiatõhususe klass määratakse vastavalt järgmisele prioriteedile sõltuvalt sellest, kas tootel on vastavad funktsioonid olemas või mitte: 1-Säästlik kuumutus ventilaatoriga, 2-Kuumutus ventilaatoriga, 3-Ülemine/alumine kuumutus ventilaatori toel, 4-Ülemine ja alumine kuumutus.

Toote kvaliteedi parandamiseks võidakse tehnilisi andmeid ette teatamata muuta.

Selles juhendis olevad joonised on skemaatilised ja ei pruugi täpselt teie tootega ühtida.

Toote etiketil või sellega kaasasolevas dokumentatsioonis märgitud väärtused on saadud laboritingimustes vastavalt asjakohastele standarditele. Need väärtused võivad erineda sõltuvalt toote töö- ja keskkonnatingimustest.

Üldine teave

• Pöörduge toote paigaldamiseks lähima volitatud teenindusagentuuri poole. Veenduge, et elektri- ja gaasiinstallatsioonid on paigas, enne kui helistate volitatud teenindajale, et toode oleks kasutusvalmis. Kui see ei ole sobiv, kutsuge kvalifitseeritud elektrik ja paigaldaja vajalike tööde läbiviimiseks. Tootja ei vastuta kahjude eest, mis tulenevad mittevolitatud isikute teostatud toimingutest, mis võivad samuti garantii kehtivust tühistada.
• Klient vastutab toote paigalduskoha ettevalmistamise eest ning elektri- ja/või gaasivarustuse ettevalmistamise eest.
• Toote paigaldamisel tuleb järgida kohalikes elektri- ja/või gaasiinstallatsiooni käsitlevates standardites sätestatud eeskirju (seaduslikud paigaldusreeglid)./Punkt
• Kontrollige enne paigaldamist, kas seade on kahjustatud.

4.1 Öige paigalduskoht

• Asetage toode kõvale pinnale, sest toote all on õhukanalid. Seda ei tohi asetada alusele või pjedestaalile. Toote jalad ei tohi vajuda pehmetele pindadele, nt vaipadele jne.
• Köögipõrand peab olema võimeline kandma seadme raskust ja lisaks veel köögitarvete, küpsetusvahendite ja toidu kaalu.
• See toode kuulub klassi 1 vastavalt standardile EN 30-1-1. Seda saab paigutada köögi seinte, köögimööbli või mis tahes muu toote külge mis tahes mõõtmes tagant ja ühest servast. Teisel pool asuv köögimööbel või -seadmed võivad olla ainult sama suured või väiksemad.
• Seda võib kasutada mõlemal küljel asuvate kappidega, kuid selleks, et pliidiplaadi tasapinnast oleks vähemalt

400 mm kaugus, peab seadme ja mis tahes seina, vaheseina või kõrge kapi vahel olema 65 mm vahemaa.

• Seda saab kasutada ka vabalt seisvas asendis. Lubage minimaalne kaugus 750 mm pliidipinnast kõrgemal.
• Kui pliid i kohale tuleb paigaldada pliidipuhasti, vaadake pliidipuhasti tootja juhiseid paigalduskõrguse kohta (min. 650 mm).
• Seadme kõrval olev köögimööbel peab olema kuumakindel (vähemalt 100 °C).

Seadme ümbermineku vältimiseks tuleb paigaldada see stabiliseerimisvahend. Vaadake paigaldusjuhendit.

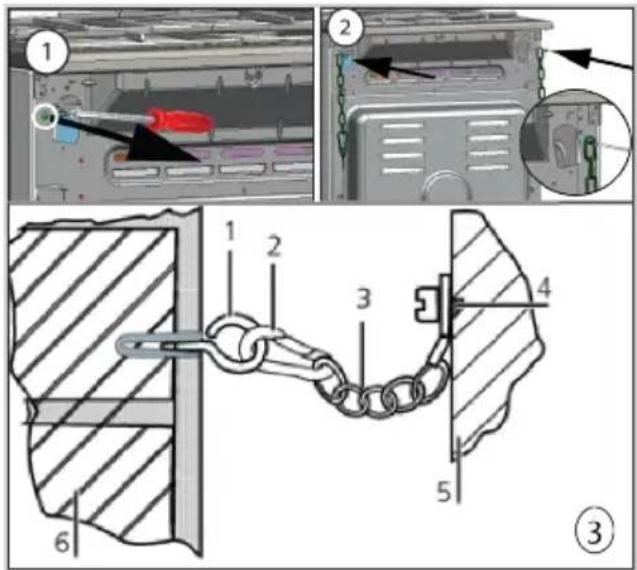

Turvakett

Seade tuleb kindlustada ülekaalu vastu, kasutades ahju kaasasolevat turvaketti. Kui teie tootel on 2 turvaketti;

Kinnitage konks (1) sobiva tapiga köögi seina külge (6) ja ühendage lukustusmehhanismi (2) abil konksu külge turvakett (3).

1 Konks
2 Lukustusmehhanism
3 Ohutusahel
4 Kinnitage kett kindlalt toote tagaosa külge
5 Toote tagaosa
6 Köögi sein

Kui teie tootel on 1 turvaketti;

Seade tuleb kindlustada ülekaalu vastu, kasutades ahju kaasasolevat turvaketti. Järgige pildil olevaid samme, et kinnitada turvakett toote külge.

Stabiilsuskett peab olema võimalikult lühike, et vältida ahju kallutamist ettepoole ja diagonaal, et vältida ahju külgmist kallutamist. Stabiilsuskett on mõeldud pliidile, millel puudub klambrite kinnitamisava.

4.2 Elektriline ühendus

• Enne elektriühendusega seotud tööde alustamist lahutage seade elektrivõrgust. Võib tekkida elektrilöögi oht.
• Ühendage toode maandatud pistikupessa/liiniga, mis on kaitstud sobiva võimsusega minikaitselülitiga, nagu on märgitud tabelis "Tehnilised andmed". Olenemata sellest, kas seade on ühendatud trafoga või ilma, laske maandus paigaldada kvalifitseeritud elektrikul. Meie ettevõte ei vastuta kahjude eest, mis tekivad toote kasutamisel ilma kohalikele eeskirjadele vastava maanduspaigalduseta.
• Toote võib elektrivõrku ühendada ainult volitatud ja kvalifitseeritud isik ning toote garantii algab alles pärast nõuetekohast

paigaldamist. Tootja ei vastuta kahjude eest, mis võivad ilmneda volitamata isikute teostatud toimingute tagajärjel.

• Elektrikaablit ei tohi purustada, voltida, kinni suruda ega puudutada toote kuuma osa. Kui toitejuhe on kahjustada saanud, peab selle asendama selle tootja või tema teeninduspartner Vastasel juhul võbi tulemuseks olla elektrilöök, lühis või tulekahju!
• Toiteallika andmed peavad vastama toote tüübisildil täpsustatud andmetele. Märgistusplaat on nähtav kas siis, kui seadme uks või alumine kate on avatud, või asub see sõltuvalt seadme tüübist seadme tagaseinas.
• ja peab kasutama ahju jaoks sobivat pistikupesa/liini ja pistikut. Kui toote voolupiirangud on pistiku ja pistikupesa voolu kandevõimest väljas, tuleb toode ühendada otse fikseeritud elektripaigaldise kaudu, ilma et kasutataks pistikut ja pistikupesa.
• Kui toode ühendatakse otse toiteallikaga: Kui kõiki toitevõrgu poolusi ei ole võimalik lahti ühendada, tuleb ühendada lahtiühendusüksus, mille kontaktide vahemaa on vähemalt 3 mm (kaitsmed, liinikaitselülitid, kontaktorid) ja selle lahtiühendusüksuse kõik poolused peavad olema IEE direktiivide kohaselt toote kõrval (mitte selle kohal). Selle juhise eiramine võib põhjustada probleeme käsitsemisel ja tühistada toote garantii.
• Soovitatav on kasutada rikkevoolukaitselülitit täiendavana kaitsena.

Kui toode on valmistatud kaabliga ja ilma pistikuta:

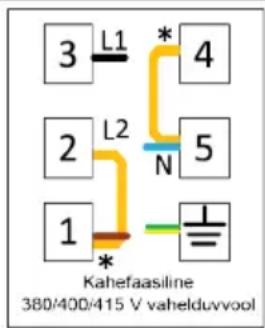

Ühendage toote juhe toiteallikaga, nagu allpool näidatud:

* Vasest sild

Kui teie toitejuhtme tüüp on 3-juhtmeline, siis 1-faasilise ühenduse jaoks:

• Pruun/Must = L (Faas)
• Sinine = N (Neutraalne)
• Roheline/kollane juhe = (E) Ⓗ(Maandus) Kui teie toitejuhtme tüüp on 5-juhtmeline, siis 3-faasilise ühenduse jaoks:
• Pruun = L1 (Faas)
• Must = L2 (Faas)
• Hall = L3 (Faas)
• Sinine = N (Neutraalne)
• Roheline/kollane juhe = (E) ⏚(Maandus)

4.3 Toote paigutamine

1. Lükake toode köögi seina poole.
2. Kinnitage toote külge ühendatud turvakett seina külge.
3. Reguleerige ahju jalad

Ahju jalgade reguleerimine

Kasutamise ajal tekkivad vibratsioonid võivad põhjustada toiduvalmistamisanumate liikumist. Seda ohtlikku olukorda saab vältida, kui toode on tasane ja tasakaalustatud.

Teie enda ohutuse tagamiseks veenduge, et toode on tasane, reguleerides neli jalga allosas vasakule või paremale keerates ja joondades need tööpinnaga tasandile.

Löppkontroll

1. Ühendage toode uuesti vooluvõrku.

2. Kontrollige elektrilisi funktsioone.

5 Esmakasutus

Enne seadme kasutuselevõttu on järgmistes jaotistes soovitatav toimida järgmiselt.

5.1 Seadme esmane puhastamine

1. Eemaldage köik pakkematerjalid.
2. Eemaldage ahjust köik kaasas olevad tarvikud.
3. Lülitage toode 30 minutiks sisse ja seejärel välja. Sel viisil põletatakse ja eemaldatakse jäägid ja kihid, mis võisid tootmise ajal ahju jääda.
4. Toote kasutamisel valige kõrgeim temperatuur ja tööfunktsioon, millega kõik Teie kuumutuselemendid töötada

6 Pliidiplaadi kasutamine

6.1 Üldteave pliidiplaadi kasutamise kohta

• Ärge kasutage pliidiplaadil tasakaalustamata ja kergesti kalduvaid potte/panne.
• Vältige pottide/pannide ja tühjade pottide kuumutamist. Potid ja seade võivad kahjustuda.
• Pärast igat kasutuskorda lülitage pliidipõletid alati välja.
• Pliidiplaati ilma keedupottide/pannideta kasutamisel kahjustate seadet. Lülitage keeduplaadid alati välja pärast igat kasutuskorda.
• Pärast iga kasutuskorda on küpsetuspind kuum, seega ärge asetage plastpotte/panne küpsetuspinnale. Puhastage selline materjal koheselt pinnalt.
• Järsud temperatuurimuutused klaasist küpsetuspinnal võivad kahjustada, olge valmistamise ajal külmad vedelikud maha.

saavad. Vt "Ahju tööfunktsioonid. Järgmisest jaotisest saate teada, kuidas ahju kasutada.

1. Oodake, kuni ahi jahtub.
2. Pühkige toote pinnad niiske lapiga või käsnaga ja kuivatage lapiga.

Enne tarvikute kasutamist:

Ahjust eemaldatud tarvikud puhastage puhastusvahendi, vee ja pehme puhastuskäsnaga.

MÄRKUS: Esmakordsel kasutuskorral võib suitsu ja lõhna tekkida mitmeks tunniks. See on normaalne, ja selle eemaldamiseks on vaja lihtsalt head ventilatsiooni. Vältige suitsu ja tekkivate lõhnade otsest sissehingamist.

• Pange keedupotidesse ja pannidesse öiget kogust toitu. Seega saate vältida toiduainete keedupottidest väljavoolamist ja siis pole vaja asjatult puhastada.
• Ärge asetage pottide ja pannide katet põletitele/tsoonidele.
• Asetage keedupotte põletite peale täpselt keskele. Kui soovite keedupotti asetada teisele põletile/alale, ärge libistage seda soovitud põleti suunas; pigem tõstke see kõigepealt üles ja pange siis teise põleti peale.

Näpunäiteid klaaskeraamiliste pindadega pliidiplaatide kohta

• Klaaskeraamiline pind on kuumuskindel ja suured temperatuuride erinevused seda ei mõjuta.
• Kasutage ainult töödeldud põhjaga keedupotte ja panne. Teravad servad võivad pinda kriimustada.
• Hoidu alumiiniumist pottide/pannide ja pottide kasutamisest. Alumiinium rikub pliidiplaadi pinda.
• Pritsmed võivad kahjustada pliidilplaadi pinda ja põhjustada tulekahju.

- Kasutage tasase põhjaga potte/panne.

- Kasutage ainult tasase põhjaga keedupotte ja panne. Need võimaldavad hõlpsamat soojusülekannet.

- Kui keedupoti läbimõõt on liiga väike, energia on raisatud.

Soovitatavad keedupottide/pannide suurused

Keedutsooni läbimõõt - mm Poti läbimõõt - cm
120 12 – 14
140 14 – 16
160 16 - 18
180 18 - 20
210 21 - 23
170x265 17 – 19 / 26 - 28

6.2 Pliidiplaatide töö

Klaaskeraamiliste keeduplaatide kasutamiseks kasutatakse juhtnuppe. Soovitud võimsuse tasemele jõudmiseks keerake nuppu soovitud tasemeni. Pliidiplaadil (pliidiplaatidel) võib olenevalt seadme mudelist olla 3, 6 või 9 töötasa. Saate valida oma toiduvalmistamisviisile sobiva taseme alloleva tabeli abil.

6 taset:

1 : Kuumutamine
2 - 3 : Keetmine, Seisma panemine
4 - 6 : Küpsetamine, Praadimine, Keetmine

Klaaskeraamiliste alade väljalülitamine

Keerake juhtnupp asendisse VÄLJAS (ülemine asend).

Liigse kuumuse indikaator

Klaaskeraamilised alad on varustatud töölambi ja kuuma ala hoiatusindikaatoriga.

Kuuma ala hoiatusindikaator näitab sisselülitatud keeduplaadi asukohta ja see jääb põlema ka pärast selle väljalülitamist. Kuuma ala hoiatusindikaatori vilkuv tuli ei ole rike.

Pliidiplaadi pind võib kasutamise ajal erineva kiirusega jahtuda. Pliidiplaadi pind võib olla kuum ka siis, kui hoiatusnäidikud ei põle. Enne kokkupuutumist pinnaga veenduge, et see on jahtunud. Vastasel juhul võite oma käe kõrvetada!

7.1 Üldteave ahju kasutamise kohta

Jahutusventilaator ( See varieerub sõltuvalt toote mudelist. See ei pruugi teie tootel saadaval olla.)

Teie tootel on olemas jahutusventilaator. Jahutusventilaator lülitatakse vajaduse korral automaatselt sisse, ja see jahutab nii toote esikülge kui ka mööblit. Kui jahutusprotsess on löppenud, lülitatakse see automaatselt välja. Kuum öhk väljub ahjuuksest. Vältige nende ventilatsiooniavade kinnikatmist. Vastasel juhul vöib ahi üle kuumeneda. Jahutusventilaator töötab ahju töötamise ajal vöi ka pärast ahju väljalülitamist (umbes 20-30 minutit). Kui toiduvalmistamiseks programmeerite ahju taimeri, lülitub jahutusventilaator küpsetusaja löppedes välja koos köigi funktsioonidega. Jahutusventilaatori tööaega ei saa kasutaja määrata. See lülitub automaatselt sisse ja välja. See ei ole törge.

Ahju valgustus

Ahju valgustus lülitub sisse, kui ahi hakkab küpsetama. Mõnedes mudelites valgustus jääb põlema küpsetusajal, teistes mudelites lülitub see teatud aja möödudes välja.

7.2 Ahju juhtseadme töö

Ahju sisselülitamine

Kui valite funktsiooni valimise nupu abil tööfunktsiooni, millega soovite toidu valmistada, ja määrate temperatuuri nupu abil teatud temperatuuri, hakkab ahi tööle.

8 Üldine teave toiduvalmistamise kohta

Sellest jaotisest leiate näpunäiteid toiduvalmistamise kohta.

Lisaks kirjeldab jaotis ka möningaid testitud toite/roogasid ja nende toitude/ roogade jaoks köige sobivamaid sätteid. Samuti on äratoodud nende toitudele/ roogadele sobivad ahju sätted ja tarvikud.

Ahju väljalülitamine

Saate ahju välja lülitada, keerates funktsiooni valimise nuppu ja temperatuuri nuppu asendisse „väljas“ (üles).

Temperatuuri ja ahju tööfunktsiooni valimine.

Saate neid toiduvalmistamisel käsitsi reguleerida (võimaluste piires), valides toidule vastava temperatuuri ja tööfunktsiooni.

1. Valige funktsiooni valimise nupu abil tööfunktsioon, millega soovite toidu valmistada.
2. Seadke temperatuuri nupu abil temperatuur, millega soovite toidu valmistada.
   ⇒ Teie ahi hakkab kohe tööle valitud funktsiooni ja temperatuuri järgi ning süttib termostaadi märgutuli. Kui temperatuur ahjus jõuab seatud tasemeni, termostaadi märgutuli kustub. Ahju ei lülitu pärast küpsetamist iseenesest välja. Teie peate küpsetamist kontrollima ja seejärel ahju välja lülitama. Kui küpsetamine on lõppenud, lülitage ahi välja, keerates funktsioonivaliku nupu ja temperatuuri nupu asendisse „väljas“ (st ülemisse asendisse).

8.1 Üldteave ahjus küpsetamise kohta

- Ahjuukse avamisel küpsetamise ajal või pärast seda võib tekkida kuum aur. Aur võib põletada käsi, nägu ja/või silmi. Ahjuukse avamisel hoiduge sellest eemale.

• Küpsetamise käigus tekkiv intensiivne aur võib temperatuurierinevuse tõttu moodustada kondenseerunud veetilku ahju sise- ja välispinnale ning mööbli ülaosadele. See on normaalne ja füüsiline nähtus.
• Olenevalt toidust võib ahju siseklaasile tekkida kondensaat või veeaur higistamise või tilkumisena. See tavaline nähtus võib juhtuda toiduvalmistamise ajal. Kui toode on pärast küpsetamist maha jahtunud, on soovitatav siseklaasi puhtaks pühkida niiske lapiga.
• Toiduvalmistamise temperatuuri ja aja väärtused võivad retseptist ja kogusest sõltuvalt erineda. Sel põhjusel on need väärtused antud vahemikena.
• Enne toiduvalmistamise alustamist eemaldage alati ahjust tarvikud, mida Te ei hakka kasutama. Tarvikud, mis jäävad ahju, võivad takistada Teie toitu valmimast õigete väärtuste juures.
• Toitude puhul, mida valmistate vastavalt oma retseptile, vaadake teavet sarnaste toitude kohta, mis on toodud toiduvalmistamise nõuannete tabelites.
• Kaasasolevate tarvikute kasutamine tagab teile parima toiduvalmistamise. Järgige alati tootja poolt kasutatavate väliste kööginõude kohta antud teavet.
• Lõigake rasvakindlat paberit, mida toiduvalmistamisel kasutate, kasutatavasse köögianumasse sobivateks tükkideks. Köögianumast ulatuv rasvakindel paber võib põhjustada põletusi ja mõjutada Teie küpsetamise kvaliteeti. Kasutage rasvakindlat paberit ettenähtud temperatuuride vahemikus.
• Hea tulemuse tagamiseks küpsetamisel asetage toit soovitatud riiulile. Ärge muutke küpsetamise ajal riiuliasendit.

8.1.1 Pagaritooted ja ahjutoidud

Üldteave

- Hea toiduvalmistamise tagamiseks soovitame kasutada toote tarvikuid. Kui kavatsete kasutada väliseid kööginõusid, eelistage tumedaid, mittekleepuvaid ja kuumuskindlaid nõusid.

- Kui toiduvalmistamise nõuannete tabelis soovitatakse eelsoojendamist, pange toit pärast eelsoojendamist kindlasti ahju.

- Kui kavatsete süüa teha traatrestil asuvate kööginõude abil, asetage need traatresti keskele, mitte tagaseina lähedusse.

- Kõik pagaritoodete valmistamiseks kasutatavad materjalid peavad olema värsked ja toatemperatuuril.

- Toidu valmiduse olek võib varieeruda sõltuvalt toidu kogusest ja kööginõu suurusest.

- Metallist, keraamilised ja klaasist vormid pikendavad toiduvalmistamisele kuluvat aega, ja küpsetiste alumine pind ei pruunistu ühtlaselt.

- Küpsetuspaberit kasutades võib toidu alumisel pinnal täheldada kerget pruunistumist. Sellises olukorras peate võib-olla pikendama toiduvalmistamise aega umbes 10 minuti võrra.

- Toiduvalmistamise nõuannete tabelis äratoodud väärtused on määratud kindlaks meie laborites läbi viidud testide tulemusel. Teie jaoks sobivad väärtused võivad nendest väärtustest erineda.

- Asetage toit toiduvalmistamise nõuannete tabelis soovitatud riiulile. Ahju alumist riiulit käsitletakse 1. riiulina.

Näpunäiteid kookide küpsetamiseks

• Kui kook on liiga kuiv, tõstke temperatuuri 10 °C võrra ja lühendage küpsetusaega.
• Kui kook on niiske, kasutage väikest kogust vedelikku või vähendage temperatuuri 10 °C võrra.
• Kui koogi ülaosa on kõrbenud, pange see alumisele riiulile, alandage temperatuuri ja suurendage küpsetusaega.
• Kui kook on seest hästi küpsenud, kuid väljast on kleepuv, kasutage vähem vedelikku, alandage temperatuuri ja suurendage küpsetusaega.

Vihjeid pagaritoodete kohta

• Kui pagaritoode on liiga kuiv, tõstke temperatuuri 10 °C võrra ja lühendage küpsetusaega. Niisutage tainalehed kastmega, mis koosneb piima, õli, muna ja jogurti segust.
• Kui pagaritoode valmib aeglaselt, veenduge, et Teie valmistatud pagaritoode ei ulatuks oma paksuse töttu väljaspoole ahjuplaati.
• Kui pagaritoode on väljast pruunistunud, kuid põhi pole küpsetatud, veenduge, et pagaritoote jaoks kasutatav

kastmekogus ei ole kogunenud pagaritoote põhjas. Ühtlaseks pruunistumiseks üritage kaste ühtlaselt taignalehtede ja pagaritoote vahel jaotada.

- Küpsetage oma pagaritoodet toiduvalmistamise nõuannete tabelis äratoodud asendis ja temperatuuri juures. Kui põhi pole ikka veel piisavalt pruunistunud, asetage see järgmise sammuna alumisele riiulile.

Küpsetusnõuannete tabel küpsetiste ja ahjuroogade jaoks
Soovitused ühe plaadiga küpsetamiseks

Toit Kasutatav tarvik Tööfunktsioon Riiuli asend Temperatuur (°C) Küpsetusaeg					(min) (umbes)
Kook kandikul Standardne salv *		Ülemine ja alumine kuumutus	3 170 30 ... 45
Kook vormis	Koogivorm traatrestil **	Kuumutus ventilaatoriga	2 170 - 180 30 ... 80
Väikesed koogid Standardne salv *		Ülemine ja alumine kuumutus	3 150 25 ... 40
Biskviidi kook	Ümmargune koogivorm, 26 cm läbimõõduga traatresti klambriga **	Ülemine ja alumine kuumutus	2 160 25 ... 35
õunapirukas	Ümmargune must metallvorm, 20 cm läbimõõduga traatrestil **	Ülemine ja alumine kuumutus	2 180 55 ... 65
õunapirukas	Ümmargune must metallvorm, 20 cm läbimõõduga traatrestil **	Kuumutus ventilaatoriga	2 180 55 ... 65
Küpsis Standardne	salv *	Ülemine ja alumine kuumutus	3 160 - 170 20 ... 30
Kondiitritooted Standardne salv *		Ülemine ja alumine kuumutus	2 200 35 ... 45
kukkel Standardne	salv *	Kuumutus ventilaatoriga	2 180 20 ... 40
Juuretis Standardne	salv *	Ülemine ja alumine kuumutus	3 200 25 ... 40
Lasanje	Klaasist/metallist ristkülikukujuline anum traatrestil **	Ülemine ja alumine kuumutus	3 200 25 ... 45
Pitsa Standardne salv *		Ülemine ja alumine kuumutus	2 220 15 ... 25
Pitsa Standardne salv *		Kuumutus ventilaatoriga	2 220 10 ... 15

Eelsoojendamine on soovitatav köikide toiduainete puhul.

*Need tarvikud ei pruugi teie tootega kaasas olla.

**Need tarvikud ei ole teie tootega kaasas. Need on kaubanduslikult saadavad tarvikud.

Soovitused kahe plaadiga küpsetamiseks

Toit Kasutatav tarvik Tööfunktsioon Riiuli asend Temperatuur (°C) Küpsetusaeg					(min) (umbes)
Väikesed koogid	1-Standardne salv*3-Standardne salv*	Kuumutusventilaatoriga	1 - 3 150 25 ... 40
Küpsis	1-Standardne salv*3-Standardne salv*	Kuumutusventilaatoriga	1 - 3 170 20 ... 35
kukkel	1-Standardne salv*3-Standardne salv*	Kuumutusventilaatoriga	1 - 3 180 20 ... 40

Eelsoojendamine on soovitatav köikide toiduainete puhul.

*Need tarvikud ei pruugi teie tootega kaasas olla.

**Need tarvikud ei ole teie tootega kaasas. Need on kaubanduslikult saadavad tarvikud.

Grillimise põhipunktid

• Kanaliha, kalkuniliha ja suurte lihatükkide maitsestamine sidrunimahla ja pipraga enne toiduvalmistamist suurendab toiduvalmistamise tõhususe.
• Kontidega liha praadimiseks kulub 15–30 minutit rohkem kui filee praadimiseks.

• Liha paksuse iga sentimeetri kohta peaksite arvutama umbes 4 kuni 5 minutit toiduvalmistamise aega.

• Kui toiduvalmistamise aeg on läbi, jätke liha umbes 10-ks minutiks ahju. Liha mahlad jaotuvad paremini praetud liha sees ja ei tule välja liha lõikamisel.

• Kala tuleks paigutada kuumakindlas plaadis keskmisele või alumisele riiulile.
• Toiduvalmistamise nõuannete tabelis toodud roogasid valmistage sama ahjuplaadi peal.

Küpsetusnõuannete tabel liha-, kala- ja linnuroogade jaoks

Toit Kasutatav tarvik Tööfunktsioon Riiuli asend Temperatuur (°C) Küpsetusaeg					(min) (umbes)
Praad (terve) / Praad (1 kg)	Standardne salv *	Ülemine/alumine kuumutus ventilaatori toel	2	25 min. 220/max, pärast 180 ... 190	80 ... 110
Lamba sääre (1,5-2 kg)	Standardne salv *	Ülemine/alumine kuumutus ventilaatori toel	2	25 min. 220/max, pärast 180 ... 190	70 ... 100
Praetud kana (1,8-2 kg)	Traatgrill * Asetage üks alus alumisele riiulile.	Ülemine/alumine kuumutus ventilaatori toel	2	15 min. 250/max, pärast 190	75 ... 85
kalkun (5-5,5 kg)	Standardne salv *	Ülemine/alumine kuumutus ventilaatori toel	2	25 min. 220/max, pärast 150 ... 170	70 ... 120
Kala Traatgrill *		Ülemine/alumine kuumutus ventilaatori toel	3 200 20 ... 35

Eelsoojendamine on soovitatav köikide toiduainete puhul.
*Need tarvikud ei pruugi teie tootega kaasas olla.
**Need tarvikud ei ole teie tootega kaasas. Need on kaubanduslikult saadavad tarvikud.

8.1.3 Grill

Punane liha, kala ja linnuliha pruunistuvad grillimisel kiiresti, hoiavad kaunist koorikut ega kuiva ära. Grillimiseks sobivad eriti hästi fileeliha, vardaliha, vorstid, aga ka mahlased köögiviljad (tomatid, sibul jne).

Üldine teave

- Sulgege ahjuuks grillimise ajaks. Hoidke grillimise ajal ahjuuks alati kinni.

Grillimise põhipunktid

- Grillimiseks võite võimalikult sarnase paksuse ja kaaluga toite.

• Asetage grillitavad tükid traatrestile või traatresti alusele, jaotades neid nii, et need ei ulatuks kuumutuselemendi mõõtmetest väljapoole.
• Sõltuvalt grillitavate tükkide paksusest võivad tabelis äratoodud toiduvalmistamise ajad erineda.
• Asetage traatrest või traatresti alus ahjus soovitud tasemele. Kui valmistate toitu traatrestil, asetage õlide kogumiseks alumisele riiulile ahjuplaat. Asetatav ahjuplaat peaks olema kogu grillimise ala suurune. See ahjuplaat ei pruugi olla Teie tootega komplektis. Valage hõlpsa puhastamise tagamiseks ahjualusele veidi vett.

Grillimise nõuannete tabel

Toit Kasutatav tarvik Riiuli asend Temperatuur (°C) * Küpsetusaeg (min)				(umbes)
Kala Traatgrill 4 250/max 20 ... 35
Kana tükid Traatgrill 4 250/max 25 ... 35
Lihapall (vasikaliha) - 12 summa	Traatgrill 4 250/max 25 ... 35
Lambakarbonaad Traatgrill 4 250/max 20 ... 25
Praad - (lihakuubikud)	Traatgrill 4 250/max 25 ... 30
Vasikaliha karbonaad	Traatgrill 4 250/max 25 ... 30
Röstleib Traatgrill 4 250/max 1 ... 3
Kõigi grilltoitude puhul on soovitatav eelsoojendada 5 minutit.Pöörake toidutükke pärast 1/2 kogu grillimisajast.* Kui Teie toote grillimistemperatuuri ei saa reguleerida, kasutab Teie grillimisfunktsioon suurimat temperatuuri.

8.1.4 Katsetatud road

- Selles toiduvalmistamise nõuannete tabelis olevad road on valmistatud vastavalt standardile EN 60350-1, hölbustamaks seadme katsetamist kontrolliasutustes.

Toiduvalmistamise tabel katsetatud roogadega

Grill

Toit Kasutatav tarvik Riiuli asend Temperatuur (°C) Küpsetusaeg (min)				(umbes)
Lihapall (vasikaliha) - 12 summa	Traatgrill 4 250/max 25 ... 35
Röstleib Traatgrill 4 250/max 1 ... 3
Kõigi grilltoitude puhul on soovitatav eelsoojendada 5 minutit.Keerake toitu, kui möödunud on 2/3 kogu grillimisajast.

9.1 Üldteave puhastamise kohta

Üldhoiatused

• Enne toote puhastamist oodake, kuni toode jahtub. Kuumad pinnad võivad põhjustada põletusi!
• Ärge kandke puhastusvahendeid otse kuumadele pindadele. See võib põhjustada püsivaid plekke.
• Seade tuleb korralikult puhastada ja kuivaks pühkida pärast igat töökorda. Seega tuleb toidujäägid hölpsasti ära puhastada, vältimaks nende jääkide kõrbemist järgmisel töökorral. Tänu sellele pikeneb seadme kasutusiga ja sageli esinevad probleemid vähenevad.
• Ärge kasutage puhastamiseks aurupuhastusvahendeid.
• Mõned pesu- või puhastusvahendid kahjustavad pinda. Kasutamiseks mittesobivad puhastusvahendid on pleegitusained, ammoniaaki, happeid või kloriide sisaldavad puhastusvahendid, aurupuhastusvahendid, katlakivieemaldajad, plekieemaldajad ja rooste eemaldajad, abrasiivsed puhastusvahendid (kreemjad puhastusvahendid, küürimispulber, küürimiskreem, abrasiivsed ja kriimustavad küürimisvahendid, traat, käsnad, mustuse ja pesuainejääke sisaldavad puhastuslapid).
• Pärast iga kasutuskorda ei ole vaja spetsiaalset puhastusvahendit. Puhastage seadet nõudepesuvahendi, sooja vee ja pehme lapi või käsnaga ning kuivatage see kuiva lapiga.
• Pärast puhastamist pühkige kindlasti järelejäänud vedelik täielikult ära ja puhastage ära toiduvalmistamise ajal tekkinud pritsmed.
• Ärge peske ühtki seadme komponenti nõudepesumasinas, kui kasutusjuhendis pole teisiti öeldud.

Pliidiplaatide kohta:

• Happeline mustus, nagu piim, tomatipasta ja öli, vöivad tekitada plaadipliitidele ja nende alade komponentidele püsivaid plekke. Lülitage pliidiplaat välja ja puhastage ära ülevoolanud vedelikud kohe pärast selle jahtumist.

Roostevabast terasest pinnad

- Ärge kasutage roostevabast terasest pindade ja käepidemete puhastamiseks hapet ega kloori sisaldavaid puhastusvahendeid.

- Roostevabast terasest pind võib aja jooksul värvi muuta. See on normaalne. Puhastage roostevabale pinnale sobiva pesuvahendiga pärast igat töökorda.

- Puhastage pehme seebi, lapi ja vedelate (mittekriimustavate) puhastusvahenditega, mis sobivad roostevabade pindade jaoks, pühkides ainult ühes suunas.

- Eemaldage roostevabast terasest ja klaasist pinnalt lubja-, öli-, tärklise-, piimaja valguplekid kohe ja viivitamata. Üle pika aja võivad plekid roostetada.

- Pinnale pihustatud/rakendatud puhastusvahendid tuleb viivitamatult eemaldada. Pinnale jäetud abrasiivsed puhastusvahendid muudavad pinna valgeks.

Emailitud pinnad

• Enne puhastamist peab toiduvalmistamiseks kasutatud ala jahtuma. Kuumade pindade puhastamine võib põhjustada tuleohtu ja emailipinna kahjustusi.
• Pärast iga kasutamist puhastage emailitud pinnad nõudepesuvahendi, sooja vee ja pehme lapi või käsnaga ning pühkige kuivaks kuiva lapiga.
• Kui teie tootel on lihtne aurupuhastusfunktsioon, saate kerge mittepüsiva mustuse auruga puhastada. (Vt jaotist „Lihtne aurupuhastus“.)

Katalüutilised pinnad

• Toiduvalmistamise ala külgseinad on kas emailitud või katalüutilised. See varieerub mudeliti.
• Katalüütilistel seintel on kerge matt ja poorne pind. Ahju katalüütilisi seinu ei tohi puhastada.
• Katalüutilised pinnad imavad öli tänu oma poorsele struktuurile ja hakkavad särama, kui pind on öliga küllastunud. Sellisel juhul on soovitatav osad vahetada.

Klaaspinnad

• Klaaspindade puhastamisel ärge kasutage tugevast metallist kaabitsaid ega abrasiivseid puhastusvahendeid. Need võivad klaasi pinda kahjustada.
• Puhastage seadet nõudepesuvahendi, sooja vee ja klaasipindadele mõeldud mikrokiudlapiga ning pühkige need kuivaks kuiva mikrokiudlapiga.
• Kui pärast puhastamist on pinnal jäänud pesuvahendit, pühkige see maha külma veega ja pühkige pind kuivaks puhta ja kuiva mikrokiudlapiga. Pesuvahendi jäägid võivad järgmisel töökorral klaasi pinda kahjustada.
• Mitte mingil juhul ei tohi klaasipinnal kuivanud jääke puhastada sakiliste nugade, traatvilla või muude sarnaste kraapimisvahenditega.
• Kaltsiumiplekid (kollased plekid) klaaspinnalt saate eemaldada müügis saadaval oleva katlakivieemaldusvahendiga, näiteks äädika või sidrunimahlaga.
• Kui pind on tugevalt määrdunud, kandke puhastusvahend plekile käsnaga ja andke sellele piisavalt aega, et see toimiks. Seejärel puhastage pind märja lapiga.
• Klaasipinna värvimuutus ja plekid tekkimine on normaalne, need ei ole defektid.

Plastosad ja värvitud pinnad

• Puhastage plastdetailid ja värvitud pinnad nõudepesuvahendi, sooja vee ja pehme lapi või käsnaga ning pühkige need kuivaks kuiva lapiga.
• Ärge kasutage tugevast metallist kaabitsaid ega abrasiivseid puhastusvahendeid. Need võivad pindasid kahjustada.
• Veenduge, et seadme osade ühenduskohad ei jääks niiskeks ja pesuvahendiga kaetuks. Vastasel juhul võib nendes ühenduskohtades tekkida korrosioon.

Ärge pange toote tarvikuid nõudepesumasinasse, kui kasutusjuhendis ei ole sätestatud teisiti.

9.3 Pliidiplaadi puhastamine

Klaasist kuumutuspind

Klaasist kuumutuspinna puhastamiseks järgige jaotises „Üldteave puhastamise kohta“ kirjeldatud toiminguid klaaspindade puhastamiseks. Erijuhtudel võite puhastamise läbi viia vastavalt allpool toodud teabele.

• Suhkrupõhised toidud, nagu tume kreem, tärklis ja siirup, tuleks eemaldada koha, ootamata pinna jahtumist. Vastasel juhul võib klaasist pind jäädavalt kahjustada saada.
• Ärge kasutage puhastusvahendeid, kui pliit on kuum, vastasel juhul võivad tekkida püsivad plekid.

9.4 Juhtpaneeli puhastamine

• Nuppudega paneelide puhastamisel pühkige paneel ja nupud niiske pehme lapiga ja pühkige kuivaks kuiva lapiga. Ärge eemaldage all olevaid nuppe ja tihendeid juhtpaneeli puhastamisel. Juhtpaneel ja nupud võivad kahjustada saada.

• Kui puhastate nuppudega roostevabast terasest paneele, ärge kasutage nupu ümber roostevaba terase jaoks möeldud puhastusvahendeid. Märgid nuppude ümber võivad kuluda.

• Puhastage puutetundlikke juhtpaneele niiske pehme lapiga ja pühkige kuivaks kuiva lapiga. Kui Teie tootel on olemas klahviluku funktsioon, lülitage klahvilukk sisse enne juhtpaneeli puhastamist. Vastasel juhul võivad klahvid valesti reageerida.

9.5 Ahi sisemuse (toiduvalmistamise ala) puhastamine

Järgige jaotises "Üldteave puhastamise kohta" kirjeldatud puhastamisetappe vastavalt ahju pinnatüüpidele.

Ahju külgseinte puhastamine

Toiduvalmistamise ala külgseinad on kas emailitud või katalüutilised. See varieerub mudeliti. Kui on olemas katalüutiline sein, siis lisateabe saamiseks lugege jaotist "Katalüutilised pinnad".

Kui Teie toode on traatriiulitega mudel, eemaldage traatriiulid enne külgseinte puhastamist. Seejärel järgige jaotises "Üldteave puhastamise kohta" kirjeldatud puhastamisetappe vastavalt ahju külgseina tüüpidele.

Külgtraatriiulite eemaldamiseks toimige järgmiselt:

1. Eemaldage traatriiuli esiosa, tömmates seda külgseinast vastupidises suunas.
2. Selle täielikuks eemaldamiseks tömmake traatriiul enda poole.

1. Riiulite uuesti kinnitamiseks tuleb nende eemaldamisel teostatud toimingud vastupidises järjekorras korrata.

9.6 Hõlbus aurupuhastus

Antud funktsioon pehmendab auru ja ahju sisepindadele kondenseerunud veepiiskade abil ahju tekkinud mustust (kui see ei olnud seal pikka aega) ja hölbustab selle eemaldamist.

1. Eemaldage köik tarvikud ahju seest.
2. Valage ahjuplaadile 300 ml vett ja asetage see teisele ahjuriulile.

Hoiduge destilleeritud või filtreeritud veest. Kasutage ainult valmisvett.

1. Lülitage ahju hõlpsa aurupuhastuse režiimile ja laske tal töötada 25 minutit temperatuuril 100 °C.

Avage kohe ahjuuks ja pühkige ahju sisepinnad märja käsna või lapiga. Ukse avamisel ahjust väljub aur. See võib tekitada põletusohtu. Olge ukse avamisel ettevaatlik.

Püsivate plekkide puhul puhastage seadet nõudepesuvahendi, sooja vee ja pehme lapi või käsnaga ning pühkige see kuivaks kuiva lapiga.

Hölpsa aurupuhastuse puhul eeldatakse, et lisatud vesi aurustub ja kondenseerub ahju sisepindadele ning ahju uksele Teie ahju tekkinud kerge mustuse pehmendamiseks. Ahjuuksele tekkinud kondensaat võib ahjuukse avamisel tilkuda. Niipea, kui avate ahjuukse, pühkige see kondensaadist kuivaks.

Pärast kondenseerumist ahju sees võib ahju all olevasse süvendi kanalis tekkida lomp või niiskus. Pärast kasutamist puhastage see süvendi kanal niiske lapiga ja pühkige see kuivaks.

9.7 Ahjuukse puhastamine

Puhastamiseks võite ahjuuksed ja -klaasid eemaldada. Ahjuukse ja -klaaside eemaldamist selgitatakse jaotistes „Ahjuukse eemaldamine“ ja „Ahjuukse siseklaaside eemaldamine“. Pärast ahjuukse siseklaaside eemaldamist puhastage need sooja vee ja pehme riide või käsna abil ning kuivatage need kuiva lapiga. Kui ahjuklaasile tekib katlakivi, pühkige klaasi äädikaga ja loputage.

Ahjuukse eemaldamine

1. Avage ahjuuks.
2. Avage paremal ja vasakul esiukse hingepesa klambrid, vajutades allapoole, nagu joonisel näidatud.
3. Hingetüübid on vastavalt tootemudelile erinevad: (A), (B), (C). Järgmistel joonistel on näidatud, kuidas avada igat tüüpi hingeid.
4. A-tüüpi hinge on saadaval tavaliste uksetüüpide puhul.

1. B-tüüpi hinge on saadaval pehmelt sulguvate uksetüüpide puhul.

1. C-tüüpi hinge on saadaval pehmelt avanevate/sulguvate uksetüüpide puhul.

1. Viige ahjuuks pooleldi avatud asendisse.

1. Tõmmake eemaldatav ahjuuks ülespoole, et vabastada see paremast ja vasakust hingest ning eemaldada.

i Ahjuukse uuesti kinnitamiseks tuleb selle eemaldamisel teostatud toimingud vastupidises järjekorras korrata. Ukse paigaldamisel sulgege kindlasti hinge pesa klambrid.

9.8 Ahjuukse siseklaasi eemaldamine

Toote esiukse siseklaasi võib puhastamiseks eemaldada.

1. Avage ahjuuks.

1. Nagu on eespool toodud joonisel näidatud, vajutage eesukse ülemise osa külge kinnitatud profiili eemaldamiseks korraga sakke (1) ja tömmake profiili (3) enda poole.

1 Köige seespoolsem klaaspaneel
2 Sisemine klaaspaneel*
3 Välimine klaaspaneel

* See varieerub sõltuvalt toote mudelist. See ei pruugi teie tootel saadaval olla.

1. Kergitage kõige seespoolsemat klaaspaneeli (1) veidi tähise "A" suunas ja tömmake see tähise "B" suunas välja, nagu joonisel näidatud.

2. Kui teie toode on varustatud sisemise klaaspaneeliga, Tõmmake keskel asuvaid klaasihoidiku ühenduselemente nende vabastamiseks klaaspaneeli küljest, nagu joonisel näidatud.

ET

4 Klaasihoidiku ühenduselement*

* See varieerub sõltuvalt toote mudelist. See ei pruugi teie tootel saadaval olla.

1. Eemaldage samamoodi ka teine sisemine klaaspaneel (2). Ukse kokkumonteerimisel tuleb esimese asjana paigaldada sisemine klaaspaneel (2).
2. Nagu joonisel näidatud, asetage klaaspaneel nii, et see siseneb plastpessa.

Muidu ei ole klaaspaneel täielikult paigas ja võib kokku puutuda vibratsiooniga või puruneda.

1. Köige seespoolsema klaaspaneeli (1) paigaldamisel jätke trükiga külg sisemise klaaspaneeli suunas.
2. Sisemise klaaspaneeli alumised nurgad peavad olema korralikult asetatud plastpesadesse.

Muidu ei ole klaaspaneel täielikult paigas ja võib kokku puutuda vibratsiooniga või puruneda.

1. Pange klaasihoidiku ühendusosad kindlasti nende pesadesse.
2. Lõpuks vajutage profiili sakke, et need oleksid jälle pesades.

9.9 Ahjuvalgusti puhastamine

Juhul, kui toiduvalmistamise piirkond ahjuvalgusti klaasuks määrdub, puhastage see nõudepesuvahendi, sooja vee ja pehme riide või käsna abil ning kuivatage kuiva lapiga. Ahjuvalgusti rikke korral saate selle välja vahetada, järgides järgmiseid samme.

Ahjuvalgusti väljavahetamine

Üldine teave

• Elektrilöögi ohu vältimiseks ühendage seade lahti ja oodake, kuni ahi jahtub, enne ahjuvalgusti väljavahetamist. Kuumad pinnad võivad põhjustada põletusi!
• Antud ahi on varustatud hõõglambiga võimsusega alla 40 W, kõrgusega alla 60 mm ja läbimõõduga alla 30 mm, või G9-sokliga halogeenlambiga võimsusega alla 60 W. Elektripirnid sobivad kasutamiseks temperatuuril üle 300 °C. Ahjulambid on saadaval volitatud teenindusest või litsentseeritud tehnikutelt. Antud seade on varustatud G-energiaklassiga elektripirniga.
• Valgusti asukoht vöib erineda joonisel näidatust.
• Selles tootes kasutatav valgusti ei sobi kasutamiseks kodutubade valgustuses. Selle valgusti eesmärk on aidata kasutajal toiduaineid näha.
• Antud seadmes kasutatavad elektripirnid peavad vastu pidama ekstreemsetele füüsilistele tingimustele, näiteks temperatuuridele üle 50 °C.

Kui teie ahjus on ümmargune valgusti,

1. ühendage toode vooluvõrgust lahti.
2. Eemaldage klaasist kaas, keerates seda vastupäeva.

1. Kui Teie ahjuvalgusti on joonisel A näidatud tüüpi elektripirn, siis keerake ahju see joonisel näidatud viisil ja vahetage see uue vastu. Kui mudeli tüüp on B, tömmake see välja nagu joonisel näidatud ja asendage see uuega.

1. Pange klaasist kaas tagasi.

Kui Teie ahjus on ruudukujuline valgusti,

1. ühendage toode vooluvõrgust lahti.
2. Eemaldage traatriiulid vastavalt kirjeldusele.

1. Tõstke valgusti kaitseklaas kruvikeerajaga üles. Eemaldage kõigepealt kruvi, kui teie toote kandilisel lambil on kruvi.
2. Kui Teie ahjuvalgusti on joonisel A näidatud tüüpi elektripirn, siis keerake ahju see joonisel näidatud viisil ja vahetage see uue vastu. Kui mudeli tüüp on B, tömmake see välja nagu joonisel näidatud ja asendage see uuega.

1. Pange klaasist kaas ja traatriiulid tagasi.

10 Veaotsing

Kui probleem püsib pärast selles jaotises toodud juhiste järgimist, võtke ühendust müüja või volitatud teenindusega. Ärge kunagi proovige oma toodet ise parandada.

Ahi töötamise ajal eraldub auru.

- On normaalne, et töö ajal näete auru. >>> See ei ole viga.

Toiduvalmistamise ajal ilmuvad veepiisad

- Küpsetamise ajal tekkiv aur kondenseerub, kui see puutub kokku toote väliste külmade pindadega ja võib moodustada veepiisku. >>> See ei ole viga.

Toote soojenemise ja jahutamise ajal on kuulda metalliheli.

- Metallosad võivad kuumutamisel laieneda ja tekitada helisid. >>> See ei ole viga.

Toode ei tööta.

- Kaitse võib olla vigane või läbi põlenud. >>> Kontrollige kaitsmekarbis olevaid kaitsmeid. Vajadusel muutke neid või aktiveerige need uuesti.

• Seade ei tohi olla ühendatud (maandatud) pistikupessa. >>> Kontrollige, kas seade on pistikupessa ühendatud.
  • (Kui teie seadmel on taimer) Juhtpaneeli klahvid ei tööta. >>> Kui teie tootel on klahvilukk, vöib klahvilukk olla lubatud, keelake klahvilukk.

Ahju tuli ei põle.

• Ahjulamp võib olla vigane. >>> Vahetage ahju lamp.
• Elektrit pole. >>> Veenduge, et vooluvõrk on töökorras ja kontrollige kaitsmekarbis olevaid kaitsmeid. Vajadusel vahetage kaitsmed või aktiveerige need uuesti.

Ahi ei küta.

• Ahi ei pruugi olla seadistatud kindlale küpsetusfunktsioonile ja/või temperatuurile. >>> Seadke ahi kindlale küpsetusfunktsioonile ja/või temperatuurile.
• Elektrit pole. >>> Veenduge, et vooluvörk on töökorras ja kontrollige kaitsmekarbis olevaid kaitsmeid. Vajadusel vahetage kaitsmed või aktiveerige need uuesti.

Lisateave kasutusjuhendi jaoks:	Tehniline teave madala võimsusega töötavate režiimide kohta vastavalt ELi määrusele 2023/826
Režiim ENERGIATARBIMINE (VATT) PERIOD(MINUTIT)*
Väljaspool 0,3 -
Ooterežiim --
Ooterežiim koos teabe- või olekukuvariga	-	-
Võrgustatud ooterežiim --

*:Ajavahemik, mille järel seade jõuab automaatselt ooterežiimi, väljalülitatud režiimi või võrgu ooterežiimi, minutites ja ümardatuna lähima minutini.
