HW-B540 - Heliriba SAMSUNG - Tasuta kasutusjuhend

Toote tüüp	Heliriba
Mark	Samsung
Mudel	HW-B540
Mõõdud (L x K x S)	860,0 x 59,4 x 75,0 mm
Heliriba kaal	2,1 kg
Subwooferi kaal	4,4 kg
Toide	Vahelduvvool (toiteadapter 24 V alalisvool)
Nominaalne väljundvõimsus (heliriba)	160 W (40 W x 4)
Nominaalne väljundvõimsus (subwoofer)	200 W
Juhtmevaba ühenduvus	Bluetooth 5.0 (A2DP, AVRCP), Wi-Fi täpsustamata
Helisissendid	1x optiline (DIGITAL AUDIO IN), 1x HDMI IN, 1x HDMI TO TV (ARC), 1x USB (5 V 0,5 A)
Toetatud helivormingud	LPCM 2ch, Dolby Digital, DTS, DTS Virtual:X
Helirežiimid	SURROUND SOUND, GAME, ADAPTIVE, DTS VIRTUAL:X, STANDARD
Eriomadused	Bluetooth Power On, Multi-Bluetooth (2 seadet), Automaatne väljalülitus, ÖÖ, HÄÄLE TÄIUSTUS, Reguleeritav heli sünkroonimine

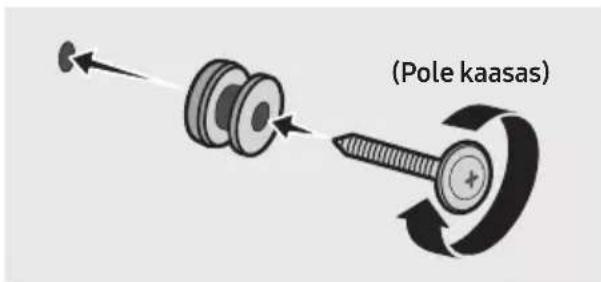

Seinale paigaldus	Seinakinnituskomplekt kaasas, kruvid ei ole kaasas (M5, pikkus ≥ 35 mm)
Puldi patareid	2 AAA patareid (ei ole kaasas)
Töötemperatuur	+5 °C kuni +35 °C
Tööniiskus	10 % ~ 75 %
Ooterežiimi voolutarve	2,0 W
Hooldus ja puhastus	Enne puhastamist ühendage lahti, kasutage kuiva lappi, ärge jätke vee kätte
Ohutus	Ärge avage, elektrilöögi oht; ühendage maandatud pistikupessa; ärge jätke vihma või niiskuse kätte
Varuosad ja parandatavus	Kasutaja poolt parandatavaid osi pole; võtke ühendust kvalifitseeritud teenindusega. Juhtmeta tagumiste kõlarite komplekt valikuline (SWA-9100S või SWA-9200S)

Korduma kippuvad küsimused - HW-B540 SAMSUNG

Kuidas ühendada heliriba teleriga HDMI ARC kaudu?

Kasutage HDMI-kaablit (ei ole kaasas), et ühendada heliriba HDMI TO TV (ARC) port teleri HDMI IN (ARC) pordiga. Lülitage mõlemad seadmed sisse. Ekraanil peaks kuvama TV ARC. Kui mitte, vajutage nuppu Source, et lülituda režiimi D.IN.

Kuidas ühendada heliriba mobiilseadmega Bluetoothi kaudu?

Vajutage kaugjuhtimispuldi nuppu PAIR, et lülituda režiimi BT PAIRING. Lülitage oma mobiilses seadmes Bluetooth sisse ja valige loendist [AV] Samsung Soundbar B5-Series. Pärast ühendamist kuvab ekraan seadme nime ja seejärel BT.

Subwoofer ei tööta, mida teha?

Kontrollige, et subwooferi taga olev indikaator põleb pidevalt siniselt. Kui see vilgub, teostage käsitsi ühendus: hoidke subwooferi taga nuppu ID SET all 5 sekundit (sinine indikaator vilgub), seejärel hoidke kaugjuhtimispuldi nuppu Üles all 5 sekundit. Subwoofer ühendub automaatselt.

Kuidas reguleerida subwooferi (bassi) helitugevust?

Kasutage kaugjuhtimispuldi nuppe WOOFER (+ või -), et reguleerida taset vahemikus -12 kuni +6. Vajutage keskele, et naasta 0-le (vaikimisi).

Miks katkeb heli Bluetoothi esitamise ajal?

Heliriba ja Bluetooth-seadme vaheline kaugus ei tohi ületada 10 meetrit. Eemaldage häireallikad (mikrolaineahjud, ruuterid). Kui probleem püsib, viige seadmed lähemale või looge Bluetooth uuesti ühendus.

Kuidas uuendada heliriba püsivara?

Laadige uusim uuendus alla Samsungi veebilehelt (www.samsung.com). Kopeerige lahtipakitud fail USB-mälupulgale (FAT32). Ühendage pulk heliriba USB-porti, lülitage see sisse ja valige USB-režiim. Ekraanil kuvatakse UPDATE. Oodake uuenduse lõppu (seade lülitub välja ja siis uuesti sisse).

Kas ma saan ühendada kaks Bluetooth-seadet korraga?

Jah, heliriba toetab Bluetoothi mitmeühendust (kuni 2 seadet). BT-režiimis hoidke ooterežiimis kaugjuhtimispuldi nuppu PAIR all, et selle funktsiooni sisse või välja lülitada. Varem ühendatud seadmed jäävad meelde.

Kuidas sünkroonida heli ja pilti, kui viivitus on märgatav?

Vajutage kaugjuhtimispuldi nuppu Heli juhtimine, valige AUDIO SYNC, seejärel reguleerige viivitust 0 kuni 300 ms nuppudega Üles/All. See funktsioon pole saadaval USB- ega BT-režiimis.

Mida teha, kui kaugjuhtimispult ei tööta?

Suunake kaugjuhtimispult otse heliriba poole. Asendage patareid uutega (AAA-tüüp). Kui probleem püsib, kontrollige, kas patareid on õige polaarsusega sisestatud.

Kuidas paigaldada heliriba seinale?

Kasutage kaasasolevat seinakinnitusjuhendit, et märkida kruvide asukohad. Puurige augud, vajadusel sisestage tüüblid, seejärel keerake sobivad kruvid (M5, pikkus ≥ 35 mm). Kinnitage seinakinnitusklambrid heliriba taga, seejärel riputage see kruvide külge.

KASUTUSJUHEND HW-B540 SAMSUNG

Sümboleid, mis võivad teie Samsungi tootel olla, on selgitatud alltoodud tabelis.

	ETTEVAATUST!MITTE AVADA,ELEKTRILÖÖGIOHT
	See sümbol tähendab, et seade sisaldab kõrgepinge all olevaid osi. Toote mis tahes seesmiste osade puudutamine on ohtlik.
	See sümbol tähendab, et seadmega on kaasas selle kasutamist ja hooldamist puudutav oluline dokumentatsioon.
	Il klassi toode: selle sümboliga tähistatud toode ei nõua ohutuks ühendamiseks elektrimaandust.Kui toitejuhtmega seadmel ei ole seda sümbolit, PEAB seadmel olema toimiv ühendus maandusega.
	Vahelduvvoolupinge: selle sümboliga tähistatud nimipinge on vahelduvvoolupinge.
	Alalisvoolupinge: selle sümboliga tähistatud nimipinge on alalisvoolupinge.
	Ettevaatust, vaadake kasutusjuhendit: see sümbol annab teada, et kasutaja peab täpsemat ohutusteavet vaatama kasutusjuhendist.

ETTEVAATUST!

HOIATUS

- Tulekahju- või elektrilöögiohu vähendamiseks ei tohi seade kokku puutuda vihmavee ega niiskusega.

ETTEVAATUST!

• ELEKTRILÖÖGI VÄLTIMISEKS PANGE PISTIKU LAI HARU TÄIELIKULT LAIA PILUSSE.
• Seade peab alati olema ühendatud kaitsemaandusega vahelduvvoolu pistikupessa.
• Seadme lahtiühendamiseks toiteallikast tuleb pistik elektrikontaktist välja tömmata.

Seetõttu peab toitepistik olema alati kergesti juurdepääsetav.

• Vältige seadme kokkupuudet veetilkade või -pritsmetega. Ärge pange seadmele vedelikega täidetud anumaid, nt vaase.
• Seadme täielikult väljalülitamiseks peate toitepistiku seinakontaktist välja tömbama.

Seetõttu peab toitepistik alati olema kergesti juurdepääsetav.

ETTEVAATUSABINÕUD

1. Veenduge, et teie maja vahelduvvoolu toitevarustus vastaks toote põhjal asuval identifitseerimiskleebisel toodud toitenõuetele. Paigaldage toode horisontaalselt sobivale alusele (mööbliesemele), jättes ventileerimiseks piisavalt ruumi (7–10 cm). Veenduge, et ventilatsiooniavad poleks kaetud. Ärge asetage seadet võimenditele ega muudele seadmetele, mis võivad muutuda kuumaks. See seade on mõeldud pidevaks kasutamiseks. Seadme täielikult väljalülitamiseks eemaldage vahelduvvoolupistik elektrikontaktist. Eemaldage seade vooluvõrgust, kui te ei kavatse seda pikemat aega kasutada.

2. Äikesetormi ajal eemaldage vahelduvvoolupistik elektrikontaktist. Äikesest tingitud pingetipud võivad seadet kahjustada.

3. Ärge hoidke seadet otsese päikesevalguse käes ega muude soojusallikate lähedal. See võib põhjustada ülekuumenemist ja seadme riket.

4. Kaitske toodet niiskuse (nt lillevaasid) ja liigse kuumuse (nt kolderuum) või seadmete eest, mis loovad tugevaid magnet- või elektrivälju. Seadme rikke korral eemaldage toitekaabel vahelduvvoolu-toiteallikast. Toode ei ole mõeldud tööstuslikuks kasutuseks. See on mõeldud ainult isiklikuks kasutamiseks. Kui toodet on hoitud madalal temperatuuril, võib tekkida kondensatsioon. Kui transpordite seadet talvisel ajal, siis oodake enne kasutamist umbes kaks tundi, kuni seade on saavutanud toatemperatuuri.

5. Tootega kasutatavad patareid sisaldavad keskkonnale kahjulikke kemikaale. Ärge visake patareisid olmeprügisse. Ärge visake kasutatud patareisid tulle. Ärge laske patareidel lühistuda, ärge võtke neid koost lahti ega laske neil üle kuumeneda.

ETTEVAATUST! : Patarei valesti paigaldamisel tekib plahvatusoht. Asendage ainult sama või samaväärset tüüpi patareiga.

SISUKORD

01 Komponentide Kontrollimine 6

02 Toote Ülevaade 7

Soundbari esipaneel / ülemine paneel 7

Soundbari alumine paneel 8

03 Kaugjuhtimispuldi Kasutamine 9

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (2 AAA-patareid) 9

Kuidas kaugjuhtimispulti kasutada? ____ 9

Peidetud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine ____ 13

Heliväljundi andmed erinevate heliefektirežiimide puhul ____ 13

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga 14

04 Soundbari Ühendamine 15

Elektritoite ühendamine 15

Soundbari ühendamine bassikölariga 16

Samsungi juhtmevaba tagakölarikomplekti ühendamine Soundbariga ____ 18

05 Juhtmega ühenduse kasutamine Teleriga 19

1. meetod. Ühendamine optilise kaabliga ____ 19

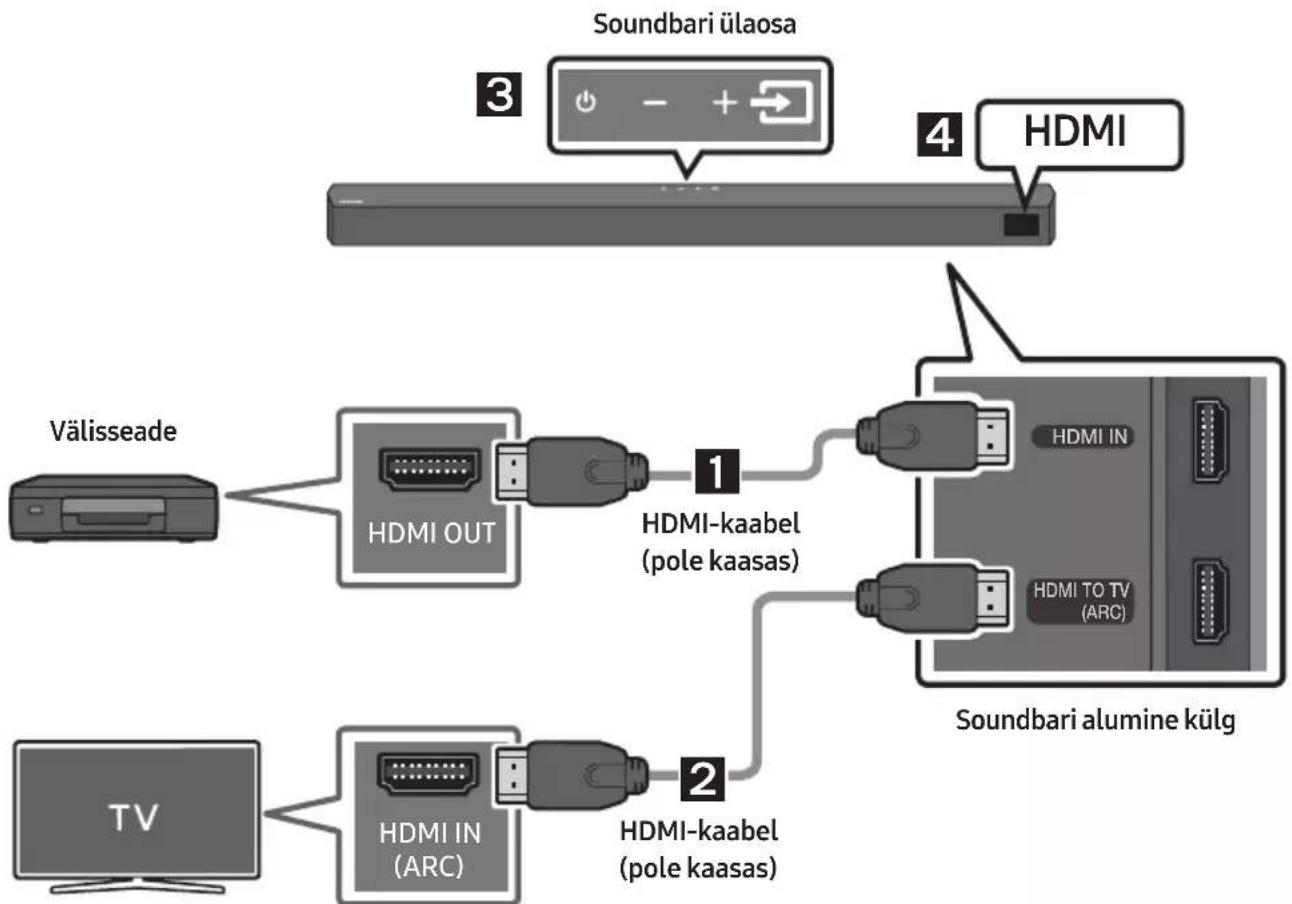

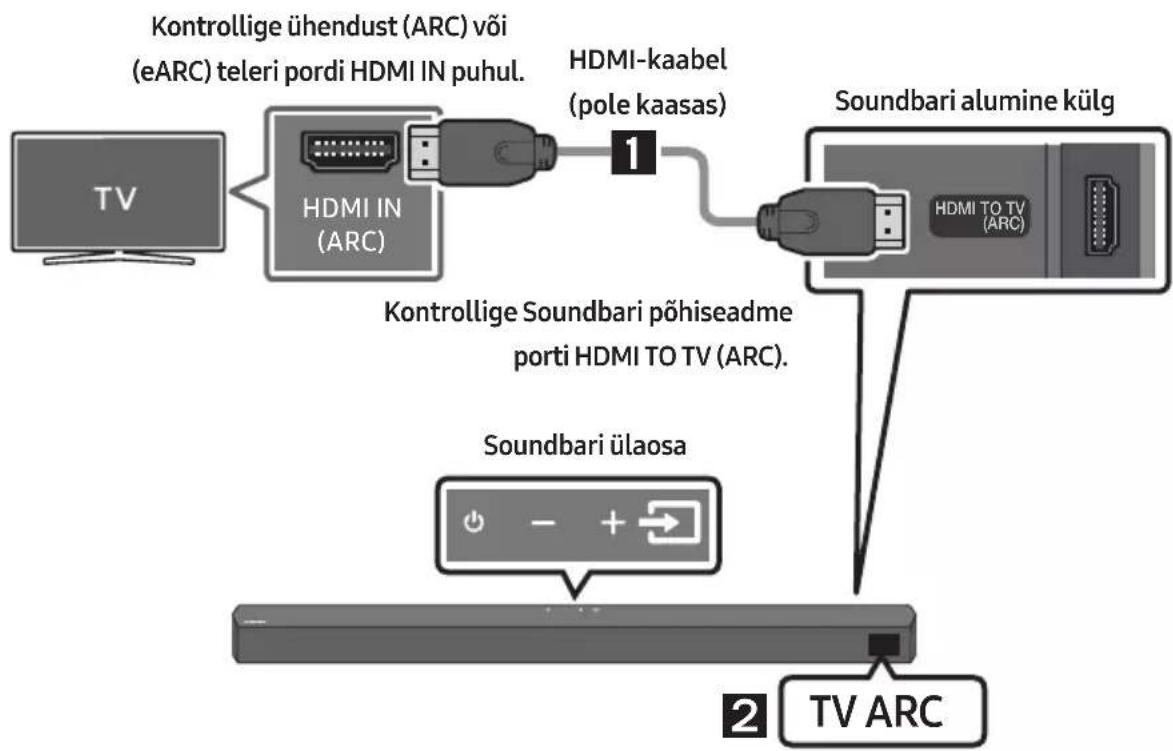

2. meetod. Teleri ühendamine HDMI-kaabli kaudu 20

06 Juhtmevaba ühenduse kasutamine Teleriga 22

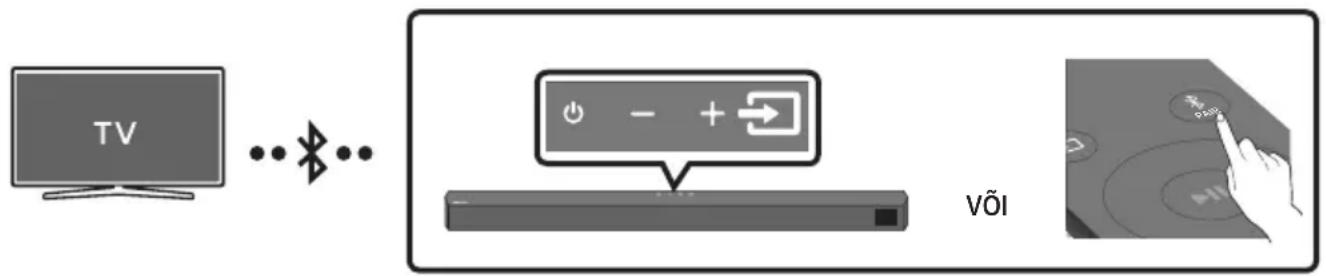

Bluetoothi kaudu ühendamine 22

07 Välisseadme Ühendamine 24

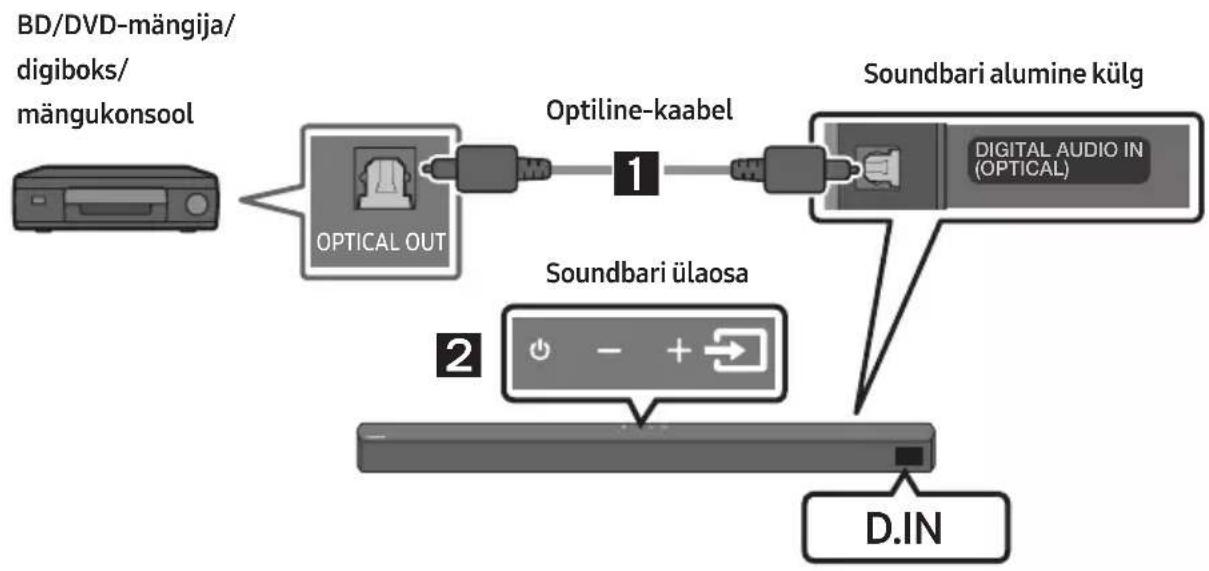

1. meetod. Ühendamine optilise kaabliga ____ 24
2. meetod. Ühendamine HDMI-kaabli kaudu ____ 25

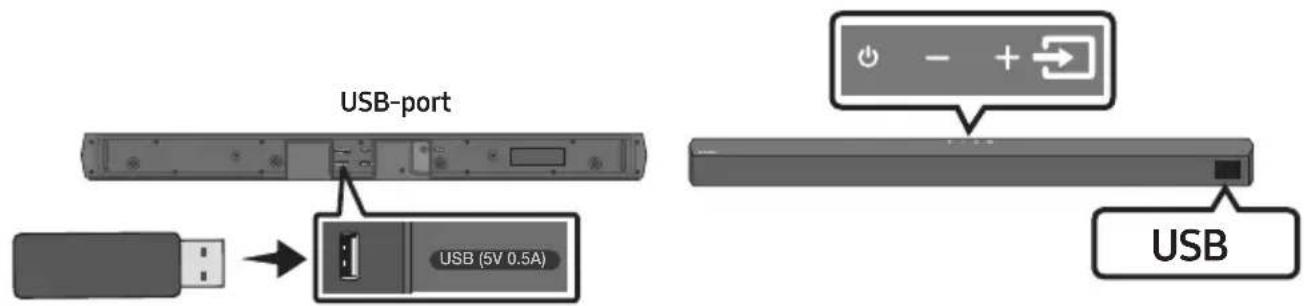

08 USB-Mäluseadme Ühendamine 26

09 Mobiilsideseadme Ühendamine 27

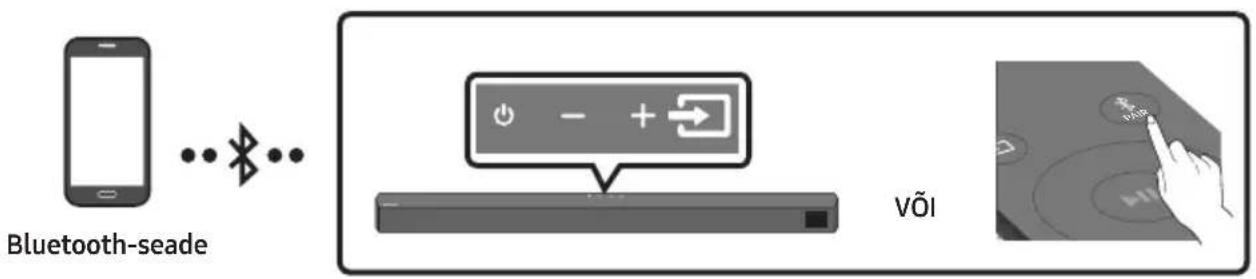

Ühendamine Bluetoothi kaudu 27

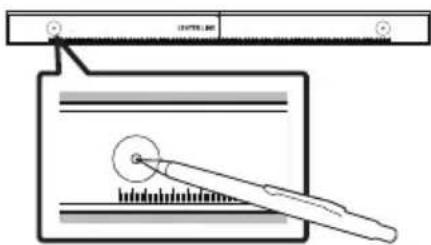

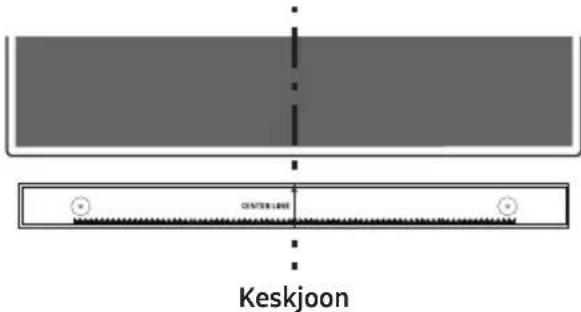

10 Seinakinnituse Paigaldamine 31

Ettevaatusabinõud paigaldamisel ____ 31

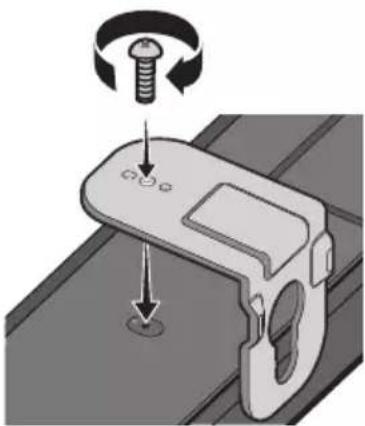

Seinakinnituse komponendid ____ 31

11 Tarkvara-Värskendus 33

Kuidas püsivara versiooni kontrollida 33

14 Avatud Lähtekoodi Litsentsi Teatis 38

15 Oluline Teenusega Seotud Märkus 38

16 Tehnilised Andmed ja Teave 39

Tehnilised andmed 39

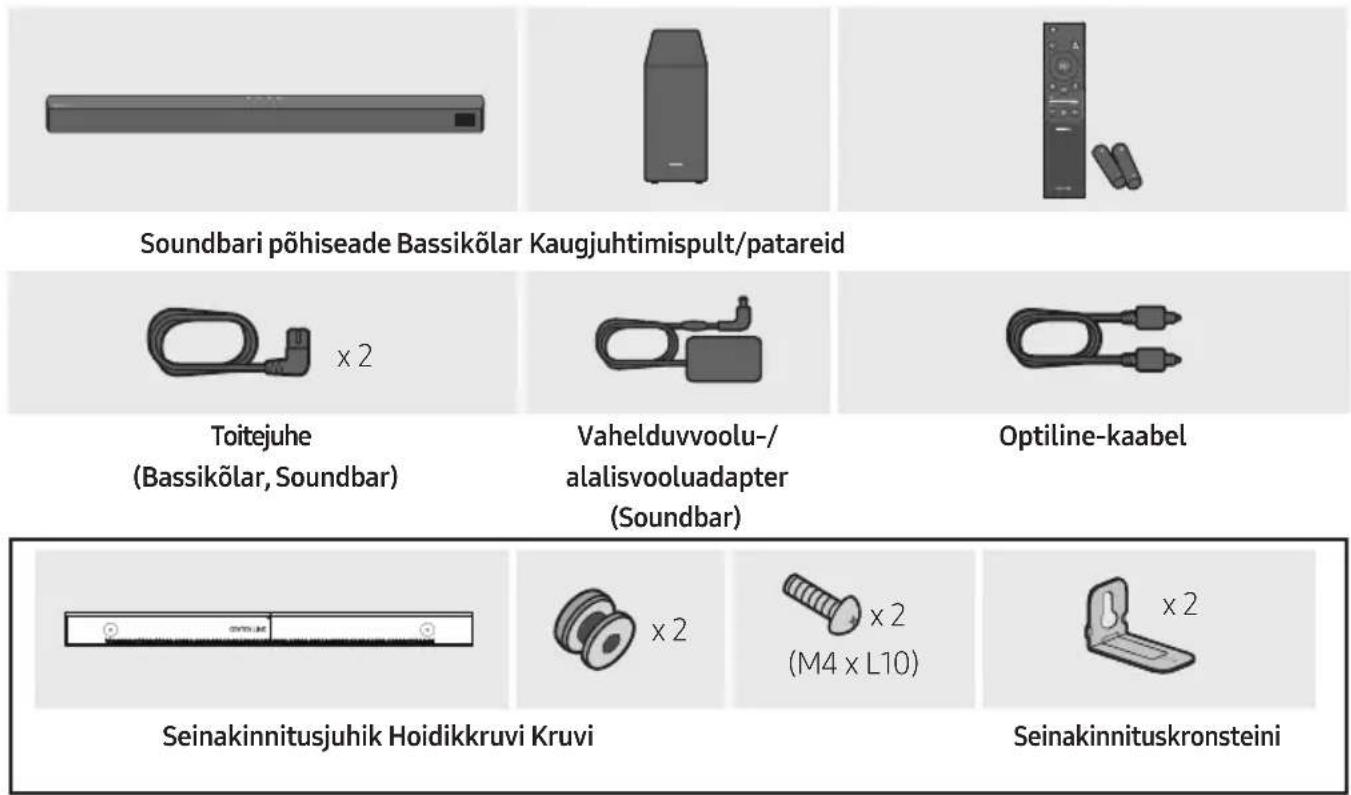

01 KOMPONENTIDE KONTROLLIMINE

• Teavet toiteallika ja voolutarbe kohta leiate toote sildilt. (Silt : Soundbari põhiseadme alaosa)
• Lisakomponentide või valikuliste kaablite ostmiseks võtke ühendust Samsungi teeninduskeskusega või Samsungi klienditeenindusega.
• Olenevalt piirkonnast võib vahelduvvoolupistiku välimus erineda või see võidakse tarnida vahelduvvoolu-/alalisvooluadapteriga integreeritud kujul.
• Tarvikute välimus vöib veidi erineda ülaltoodud joonistest.
• Disain ja tehnilised andmed võivad muutuda ilma ette teatamata.

02 TOOTE ÜLEVAADE

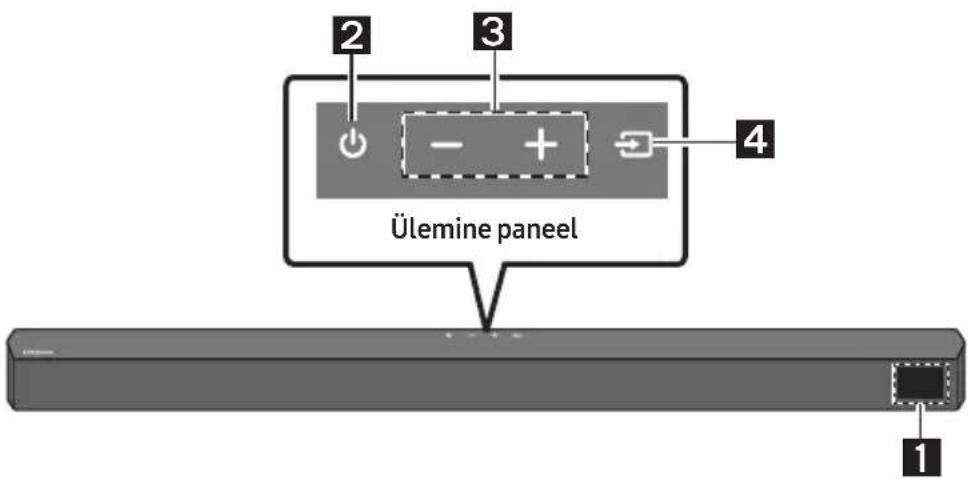

Soundbari esipaneel / ülemine paneel

1	EkraanKuvab toote oleku ja kasutatava režiimi.
2	Nupp (Hoide)Lülitab toite sisse ja välja.Auto Power Down funktsioonSeade lülitub automaatselt välja järgmistes olukordades.- Režiim D.IN / HDMI / BT / USB: kui helisignaali ei ole 20 minutit.
3	Nupp (Helitugevus)Reguleerib helitugevust.Reguleerimisel kuvatakse helitugevuse tase Soundbari eesmisel ekraanil.
4	Nupp (Allikas)Valib allika sisendrežiimi.
	Sisendrežiim Ekraan
	Optiline digitaalne sisend D.IN
	ARC (HDMI OUT)-sisend	D.IN → TV ARC (automaatne teisendamine)
	HDMI-sisend HDMI
	BLUETOOTH-režiim BT
	USB-režiim	USB
	Režiimi „BT PAIRING“ sisselülitamiseks valige allikaks „BT“ ning seejärel vajutage ja hoidke all nuppu(Allikas) kauem kui 5 sekundit.

• Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp tööle 4 kuni 6 sekundi jooksul.
• Kui lülitate seadme sisse, tekib enne heli kölamist 4 kuni 5 sekundi pikkune viivitus.
• Kui soovite nautida ainult Soundbari heli, tuleks teleri kölarid teleri heliseadistusmenüüst välja lülitada. Vt oma teleriga kaasasolevat kasutusjuhendit.

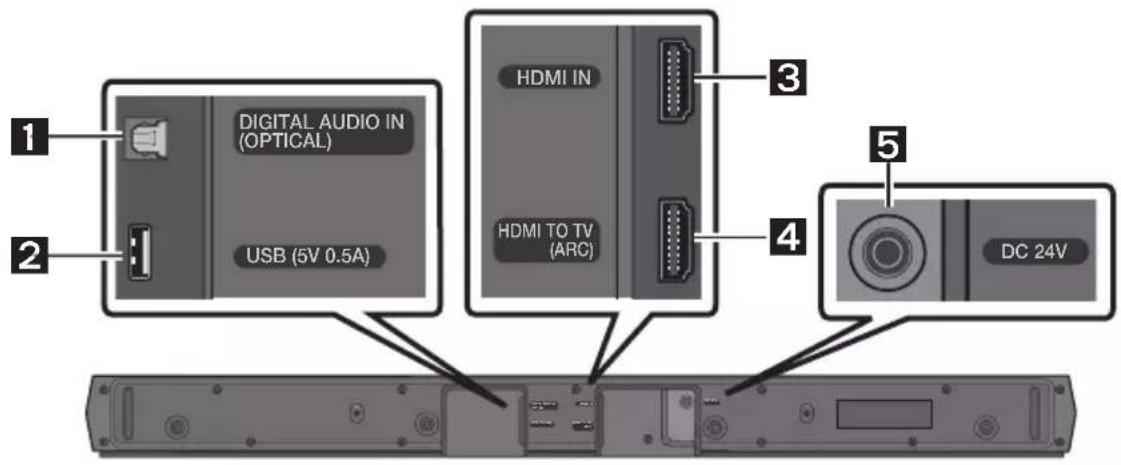

Soundbari alumine paneel

1	DIGITAL AUDIO IN (OPTICAL)Saate ühendada välisseadme digitaalse (optilise) väljundiga.

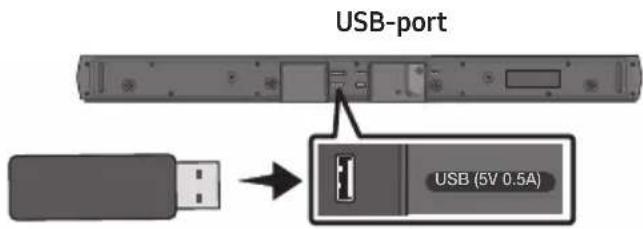

2	USB (5V 0.5A)Saate ühendada USB-seadme ja esitada Soundbari kaudu USB-seadmes olevaid muusikafaile.
3	HDMI INSisestab samal ajal digitaalseid video- ja helisignaale, kasutades selleks HDMI-kaablit.Saate ühendada välisseadme HDMI-väljundiga.
4	HDMI TO TV (ARC)Saate ühendada teleri HDMI (ARC) pesaga.
5	DC 24V (toitesisend)Saate ühendada vahelduvvoolu-/alalisvooluadapteri.

• Kui eemaldate vahelduvvoolu-/alalisvooluadapteri toitekaabli seinakontaktist, tömmake pistikust. Ärge tömmake kaablist.
• Ärge ühendage seda seadet või muid komponente vahelduvvooluvõrgu pistikupessa, enne kui köik ühendused komponentide vahel on lõpetatud.

03 KAUGJUHTIMISPULDI KASUTAMINE

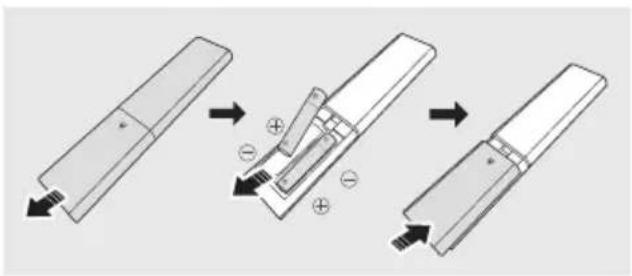

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (2 AAA-patareid)

Lükake tagumist katet noole suunas, kuni see on täielikult eemaldatud. Sisestage 2 AAA-tüüpi patareid (1,5 V) öige polaarsusega. Lükake tagumine kate oma kohale tagasi.

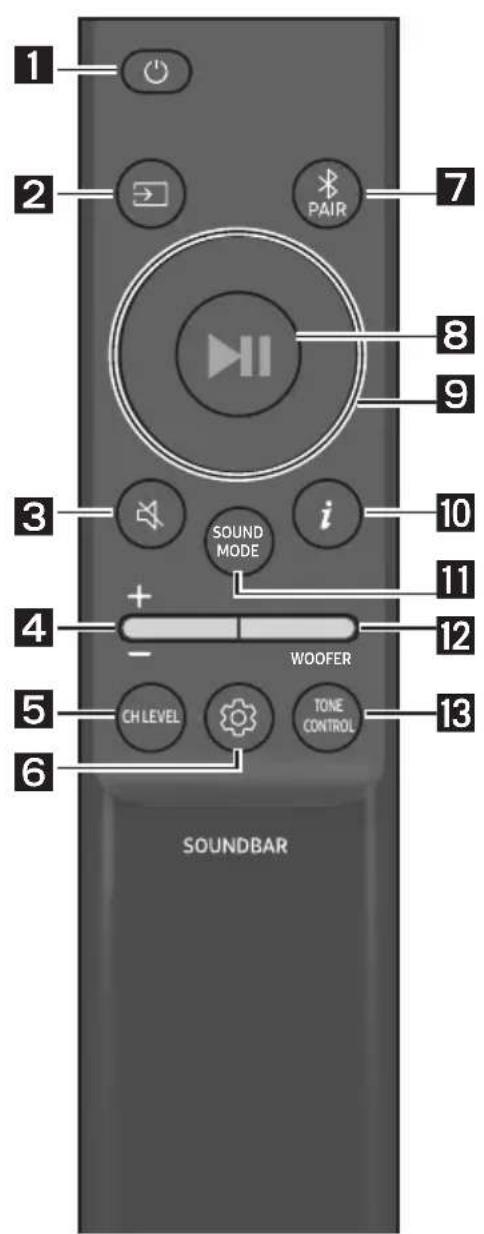

Kuidas kaugjuhtimispulti kasutada?

1	Toide	Heliriba sisse- ja väljalülitamiseks.
2	Allikas	Vajutage heliribaga ühendatud allika valimiseks.
3	Vaigistamine	Vajutage heli vaigistamiseks nuppu(Vaigistamine).Vajutage uuesti vaigistuse väljalülitamiseks.
4	Helitugevus	Liigutage seda nuppu üles või alla helitugevuse reguleerimiseks.Vajutage heli vaigistamiseks nuppuHelitugevus. Vajutage uuesti vaigistuse väljalülitamiseks.

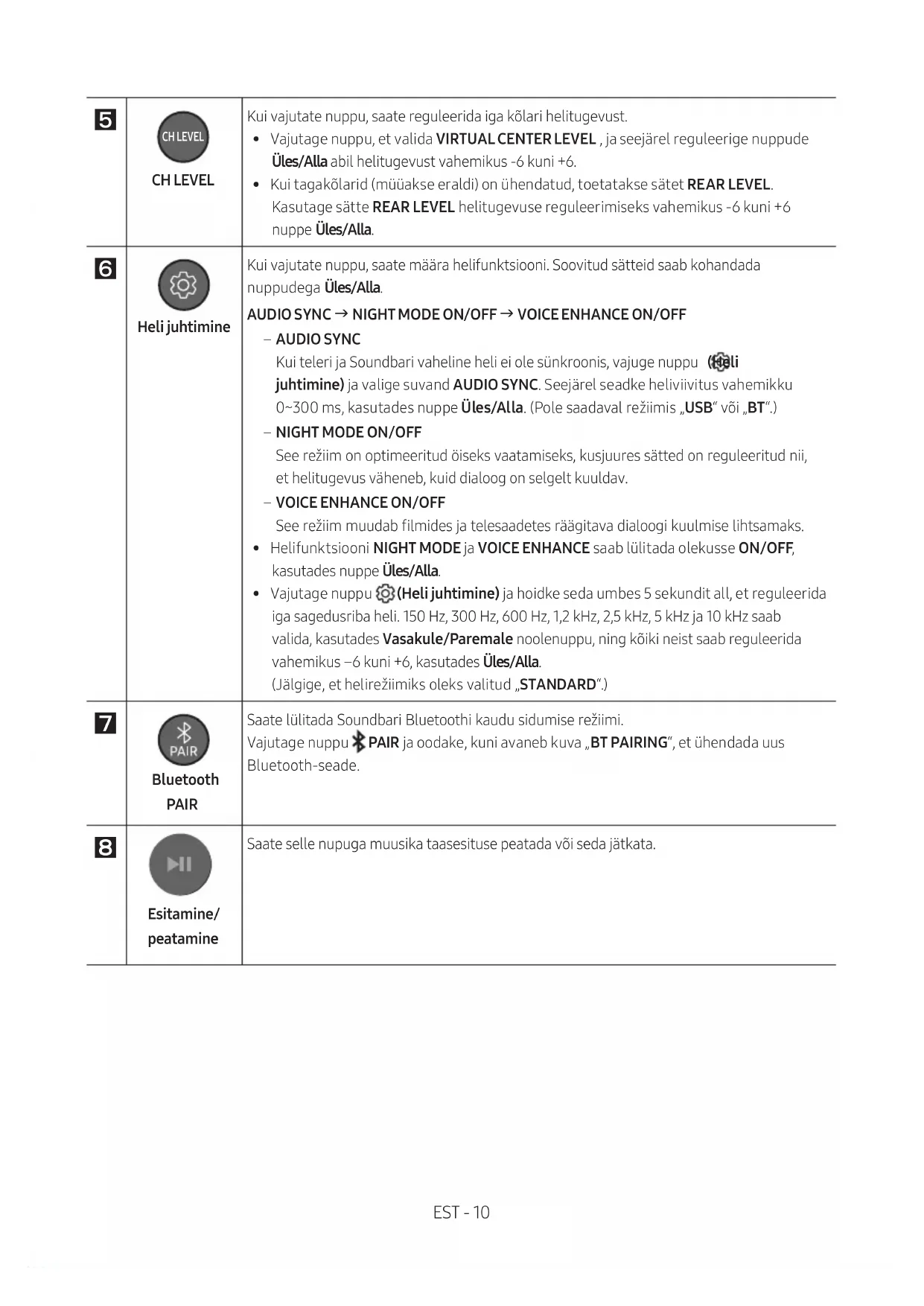

5	CH LEVEL	Kui vajutate nuppu, saate reguleerida iga kölari helitugevust.Vajutage nuppu, et validaVIRTUAL CENTER LEVEL, ja seejärel reguleerige nuppude Üles/Allaabil helitugevust vahemikus -6 kuni +6.Kui tagakõlarid (müüakse eraldi) on ühendatud, toetatakse sätetREAR LEVEL.Kasutage sätteREAR LEVELhelitugevuse reguleerimiseks vahemikus -6 kuni +6 nuppe Üles/Alla.
6	Heli juhtimine	Kui vajutate nuppu, saate määra helifunktsiooni. Soovitud sätteid saab kohandada nuppudega Üles/AllaAUDIO SYNC → NIGHT MODE ON/OFF → VOICE ENHANCE ON/OFF-AUDIO SYNCKui teleri ja Soundbari vaheline heli ei ole sünkroonis, vajuge nuppu (Heli juhtimine) ja valige suvandAUDIO SYNC. Seejärel seadke heliviivitus vahemikku 0~300 ms, kasutades nuppe Üles/Alla. (Pole saadaval režiimis „USB“ või „BT“.)-NIGHT MODE ON/OFFSee režiim on optimeeritud öiseks vaatamiseks, kusjuures sätted on reguleeritud nii, et helitugevus väheneb, kuid dialoog on selgelt kuuldav.-VOICE ENHANCE ON/OFFSee režiim muudab filmides ja telesaadetes räägitava dialoogi kuulmise lihtsamaks.HelifunktsiooniNIGHT MODE ja VOICE ENHANCEsaab lülitada olekusseON/OFF, kasutades nuppe Üles/Alla.Vajutage nuppu(Heli juhtimine) ja hoidke seda umbes 5 sekundit all, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz saab valida, kasutadesVasakule/Paremalenoolenuppu, ning köiki neist saab reguleerida vahemikus -6 kuni +6, kasutades Üles/Alla.(Jälgige, et helirežiimiks oleks valitud „STANDARD“.)
7	BluetoothPAIR	Saate lülitada Soundbari Bluetoothi kaudu sidumise režiimi.Vajutage nuppu ✝ PAIRja oodake, kuni avaneb kuva „BT PAIRING“, et ühendada uus Bluetooth-seade.
8	Esitamine/peatamine	Saate selle nupuga muusika taasesituse peatada või seda jätkata.
9	Üles/Alla/Vasakule/Paremale	Vajutage tähistatud aladele, et valida Üles/Alla/Vasakule/Paremale.Vajutage nupul Üles/Alla/Vasakule/Paremale, et valida või seada funktsioone.KordamineKordamisfunktsiooni kasutamiseks režiimis „USB“ vajutage Üles nuppu.Muusika vahelejätmineVajutage Parema lenuppu, et valida järgmine muusikafail. Vajutage Vasakule nuppu, et valida eelmine muusikafail.ID SETVajutage Üles ja hoidke seda 5 sekundit all, et lõpetada ID SET (kui loote ühendust juhtmevaba bassikõlari või juhtmevabade tagakõlaritega).
10		Vajutamise korral kuvatakse teave iga režiimi kohta. (Vt Ik 7.)
11	SOUND MODE	Kui vajutate nuppu, saate valida soovitud helirežiimi.SURROUND SOUND → GAME → ADAPTIVE → DTS VIRTUAL:X → STANDARD– SURROUND SOUNDPakub standardsest laiemat helivälja.- GAMESpakub ruumilist heli, et saaksite mängimise ajal tegevusse süüvida.- ADAPTIVEAnalüüsib sisu reaalajas ja pakub automaatselt optimaalse helivälja, tuginedes sisu omadustele.- DTS VIRTUAL:XIga sisu kaasahaarav 3D-heli.- STANDARDVäljastab originaalheli.DRC (Dynamic Range Control)Võimaldab rakendada Dolby Digitali lugudele dünaamikadiapasooni juhtimise. Dünaamikadiapasooni juhtimise (DRC) sisse- või väljalülitamiseks vajutage nuppu SOUND MODE ja hoidke seda rohkem kui 5 sekundit all samal ajal, kui Soundbari toide on välja lülitatud. Kui DRC on sisse lülitatud, vähendatakse valju heli. (Heli võib olla moonutatud.)Bluetooth PowerSee funktsioon lülitab Soundbari automaatselt sisse, saades varem ühendatud telerist või Bluetooth-seadmest ühendustaotluse.See seade on vaikimisi sisse lülitatud.- Hoidke nuppu SOUND MODE all kauem kui 5 sekundit, et Bluetooth Power funktsioon välja lülitada.
12	WOOFERWOOFER(BASS) TASE	Liigutage nuppu üles või alla bassikõlari (bassiheli) taseme reguleerimiseks väärtusele -12 või vahemikus -6 kuni +6. Bassikõlari (bassiheli) helitugevuse seadistamiseks tasemele 0 (vaiketase) vajutage nuppu.
13	TONECONTROL	Kui vajutate nuppu, saate reguleerida kõrgete helide või bassihelide helitugevust.Vajutage nuppu, et valida TREBLE või BASS, ja seejärel reguleerige nuppude Üles/Alla abil helitugevust vahemikus -6 kuni +6.

Peidetud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine

Varjatud nupp		Viiteleht
Kaugjuhtimispuldi nupp Funktsioon
WOOFER (Üles)	Teleri kaugjuhtimispuldiga sees/väljas (ooterežiim)	Lk 14
Vasakule	Teleri automaatne ühendamine sees/ väljas (BT on valmis)	Lk 23
Üles ID SET Lk 11
Seawnt (Heli juhtimine)	7 ribaga EQ Lk 12
SOUND MODE	DRC ON/OFF (ooterežiim)	Lk 11
	Bluetooth Power Lk 11
Thesel	Bluetoothi mitme seadme ühendus on sees/väljas (ooterežiim)	Lk 30

Heliväljundi andmed erinevate heliefektirežiimide puhul

Efekt Sisend			Väljund
			Ilma juhtmevaba tagakõlarikomplektita	Juhtmevaba tagakõlarikomplektiga
[SOUND MODE]	SURROUND SOUND	2.0 kanalit	2.1 kanalit 4.1 kanalit
		5.1 kanalit 2.1	kanalit 4.1 kanalit
	GAME	2.0 kanalit	2.1 kanalit 4.1 kanalit
		5.1 kanalit 2.1	kanalit 4.1 kanalit
	ADAPTIVE	2.0 kanalit	2.1 kanalit 4.1 kanalit
		5.1 kanalit 2.1	kanalit 4.1 kanalit
	DTS VIRTUAL:X	2.0 kanalit	2.1 kanalit 4.1 kanalit
		5.1 kanalit 2.1	kanalit 4.1 kanalit
	STANDARD	2.0 kanalit	2.1 kanalit 2.1 kanalit
		5.1 kanalit 2.1	kanalit 2.1 kanalit

- Samsungi juhtmeta tagakõlarikomplekti saab osta eraldi. Komplekti ostmiseks võtke ühendust edasimüüjaga, kellelt ostsite Soundbari.

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga.

• Seda funktsiooni on võimalik kasutada ainult IR-kaugjuhtimispultidega. Bluetooth-kaugjuhtimispulte (puldid, mis nõuavad sidumist) ei toetatata.
• Selle funktsiooni kasutamiseks seadke teleri kölar valikule Väline kölar.

• Tootjad, kes seda funktsiooni toetavad: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Lülitage Soundbar välja.

• Vajutage ja hoidke nuppu WOOFER 5 sekundit.

Iga kord, kui lükkate nupu WOOFER üles ja hoiate seda selles asendis 5 sekundit, vahetub režiim järgmiselt: „OFF-TV REMOTE“ (vaikerežiim), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“.

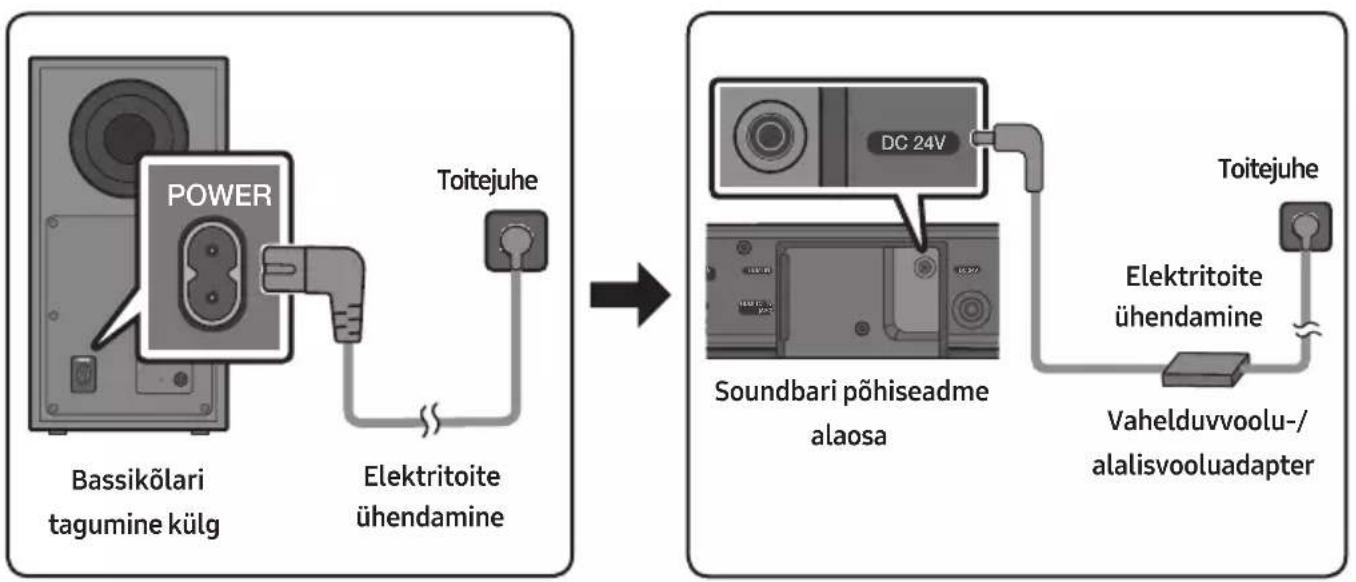

Elektritoite ühendamine

Kasutage toitekomponente, et ühendada bassikõlar ja Soundbar järgmises järjestuses.

1. Ühendage toitekaabel bassikõlariga.
2. Ühendage toiteväljundikaabel toiteadapteriga ja seejärel Soundbariga.
3. Ühendage toitekaabel pistikupessa.

Vaadake allolevaid jooniseid.

- Teavet vajaliku elektritoite ja voolutarbe kohta leiate tootel olevalt sildilt. (Silt: Soundbari põhiseadme alaosa.)

- Veenduge, et vahelduvvoolu-/alalisvooluadapter oleks kindlalt laual või põrandal. Kui panete adapteri nii, et see on rippuvas asendis, vahelduvvoolu-/alalisvooluadapteri sisend ülespoole, võivad adapterisse sattuda vesi või muud võõrkehad ja põhjustada adapteri talitlushäireid.

Soundbari ühendamine bassikõlariga

Kui bassikõlar on ühendatud, saate nautida rikkalikku bassiheli.

Bassikõlari ja Soundbari automaatne ühendamine

Kui lülitate pärast Soundbari ja bassikõlari toitekaablite ühendamist toite sisse, ühendatakse bassikõlar automaatselt Soundbariga.

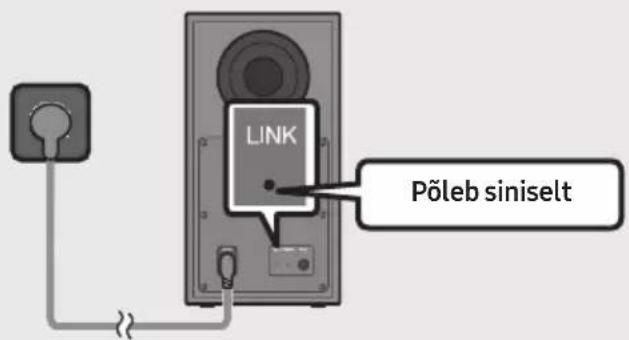

- Kui automaatne sidumine on lõpetatud, süttib bassikõlari taga olev sinine näidik.

LED-näidikud bassikölari tagaküljel

LED Olek Kirjeldus Lahendus
	Põleb Edukalt ühendatud (tavatöö) -
	Vilgub Ühenduse taastamine		Kontrollige, kas Soundbari põhiseadme toitekaabel on korralikult ühendatud, või oodake umbes 5 minutit. Kui vilkumine ei lõpe, proovige bassikõlar käsitsi ühendada. Vt lk 17.
	Põleb	Ooterežiim (kui Soundbari põhiseade on välja lülitatud)	Kontrollige, kas Soundbari põhiseadme toitekaabel on korralikult ühendatud.
		Ühendamine ebaõnnestus	Ühendage uuesti. Vt käsitsi ühendamise suuniseid lk 17.
	Vilgub Tõrge		Vt juhendist Samsungi teeninduskeskuse kontaktandmeid.

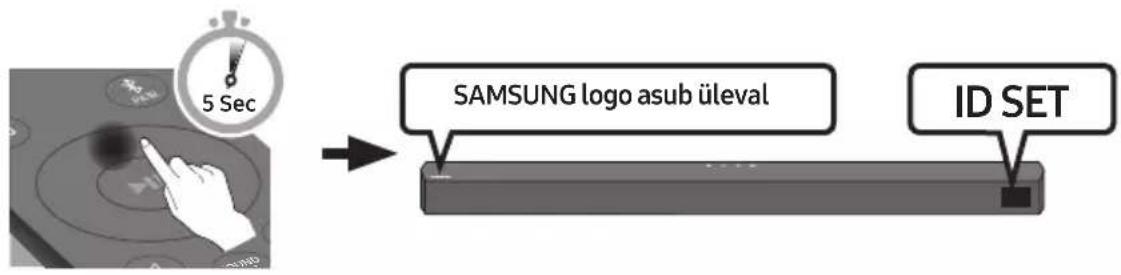

Bassikölari käsitsi ühendamine, kui automaatne ühendamine nurjub

Enne allpool kirjeldatud käsitsi ühendamist

• Kontrollige, kas Soundbari ja bassikõlari toitekaablid on korralikult ühendatud.
  • Veenduge, et Soundbar oleks sisse lülitatud.

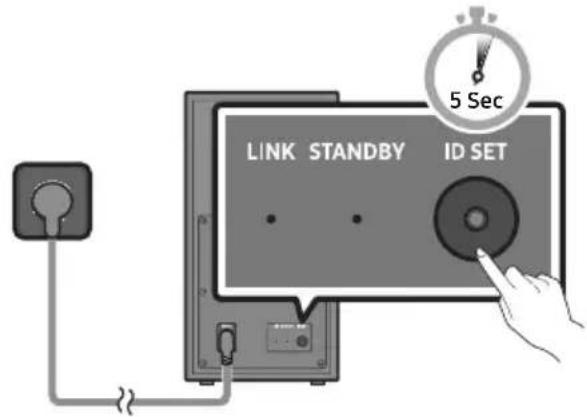

• Hoidke bassikõlari taga olevat nuppu ID SET vähemalt 5 sekundit vajutatuna.

- Bassikõlari taga olev punane näidik kustub ja sinine näidik vilgub.

Bassikölari tagumine külg

1. Vajutage kaugjuhtimispuldil nuppu Üles vähemalt 5 sekundit.

2. Soundbari ekraanile ilmub mõneks ajaks teade ID SET ja seejärel kaob.

3. Soundbar lülitub automaatselt sisse, kui ID SET on löpetatud.

1. Kontrollige, kas LED-tuli LINK põleb siniselt (ühendamine lõpetatud).

LED-tuli LINK lõpetab vilkumise ja jääb siniselt põlema, kui Soundbar ja juhtmevaba bassikõlar on omavahel ühendatud.

MÄRKUSED

• Ärge ühendage selle toote või oma teleri toitejuhet seinakontakti, enne kui köik ühendused komponentide vahel on lõpetatud.
• Enne selle toote teisaldamist või paigaldamist lülitage toide kindlasti välja ja lahutage toitejuhe vooluvõrgust.
• Kui põhiseade on välja lülitatud, lülitub juhtmevaba bassikõlar ooterežiimi ja STANDBY LED tagaosas muutub pärast mitu korda siniselt vilkumist punaseks.
• Kui kasutate Soundbari lähedal seadet, mis kasutab Soundbariga sama sagedust (5,8 GHz), võivad häired põhjustada heli katkemist.
• Põhiseadme juhtmevaba signaali maksimaalne edastuskaugus on ligikaudu 10 meetrit, kuid see võib olenevalt kasutuskeskkonnast erineda. Kui põhiseadme ja juhtmevaba bassikõlari vahel on terasbetoonist või metallist sein, ei pruugi süsteem üldse töötada, kuna juhtmevaba signaal ei läbi metalli.

ETTEVAATUSABINÕUD

• Juhtmevaba ühenduse vastuvõtuantennid on juhtmevabasse bassikõlarisse sisse ehitatud. Hoidke seadmeid eemal veest ja niiskusest.
• Optimaalse kuulamiskogemuse tagamiseks veenduge, et juhtmeta bassikõlari ja juhtmeta vastuvõtjamooduli (müüakse eraldi) ümbruses ei oleks takistusi.

Samsungi juhtmevaba tagakõlarikomplekti ühendamine Soundbariga

Minge üle töelisele juhtmevabale ruumilisele helile, ühendades Samsungi juhtmevaba tagakõlarikomplekti (SWA-9100S või SWA-9200S, müügil eraldi) Soundbariga.

Ühenduste kohta leiate üksikasjalikku teavet Samsungi juhtmevaba tagakölarikomplekti kasutusjuhendist.

05 JUHTMEGA ÜHENDUSE KASUTAMINE TELERIGA

Saate kuulata teleri heli Soundbari kaudu juhtmega või juhtmevaba ühendusega.

- Kui Soundbar on valitud Samsungi teleriga ühendatud, saab Soundbari teleri kaugjuhtimispuldi abil juhtida.

- Seda funktsiooni saab kasutada 2017. aasta ja uuemate Bluetoothi toega Samsungi nutiteleritega, kui ühendate Soundbari teleriga, kasutades optilist kaablit.

- See funktsioon võimaldab kasutada ka teleri menüüd, et reguleerida helivälja ja erinevaid seadeid ning lisaks helitugevust ja -vaigistust.

1. meetod. Ühendamine optilise kaabliga

Ühendamiseelne kontroll-loend

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali.
• Kui kasutate optilist kaablit ja pesadel on katted, siis eemaldage need.

1. Ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optilise kaabli abil teleri pesaga OPTICAL OUT.
2. Vajutage ülemisel paneelil või kaugjuhtimispuldil nuppu ➞ (Allikas) ja seejärel valige režiim „D.IN“.

2. meetod. Teleri ühendamine HDMI-kaabli kaudu

ETTEVAATUST!

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali.
• Teleri ja Soundbari ühendamiseks HDMI-kaabliga, ühendage kindlasti tähisega „ARC“ pesad. Vastasel juhul ei pruugita teleri heli väljastada.
• Soovitatav kaabel on High-Speed HDMI Cable with Ethernet.

1. Kui Soundbar ja teler on sisse lülitatud, ühendage HDMI-kaabel (pole kaasas), nagu on joonisel näidatud.
2. Soundbari põhiseadme ekraanil kuvatakse „TV ARC“ ja Soundbar esitab teleri heli.

- Kui teleri heli ei ole kuulda, vajutage kaugjuhtimispuldil või Soundbari peal nuppu → (Allikas), et aktiveerida režiim „D.IN“. Ekraanil kuvatakse järjest „D.IN“ ja „TV ARC“ ning esitatakse teleri heli.

- Kui Soundbari põhiseadme kuvaaknas ei ole kuvatud TV ARC, kontrollige, kas HDMI-kaabel (pole kaasas) on ühendatud õige pesaga.

- Kasutage teleri kaugjuhtimispuldi helitugevuse nuppe Soundbari helitugevuse muutmiseks.

MÄRKUSED

• HDMI on liides, mis võimaldab video- ja heliandmete digitaalset edastamist vaid ühe pesa kaudu.
• Kui teleril on ARC-port, ühendage HDMI-kaabel porti HDMI IN (ARC).
• Soovitame kasutada võimaluse korral südamikuta HDMI-kaablit. Kui kasutate südamikuga HDMI-kaablit, valige kaabel, mille läbimõõt on vähem kui 14 mm.

• See funktsioon ei ole saadaval, kui HDMI-kaabel ei toeta ARC-i.

- Kui edastatavad signaalid on vormingus Dolby Digital ja suvandi „Digitaalse väljundi helivorming“ seadeks on valitud teleris PCM, on soovitatud valida seadeks Dolby Digital. Pärast seade muutmist on võimalik nautida paremat helikvaliteeti. (Olenevalt teleri tootjast võib selle menüüs olla kasutatud Dolby Digitali ja PCM-i kohta teisi sõnu.)

06 JUHTMEVABA ÜHENDUSE KASUTAMINE TELERIGA

Bluetoothi kaudu ühendamine

Kui teler on ühendatud Bluetoothi kaudu, saate kuulata stereoheli ilma tülikate kaabliteta.

- Korraga saab ühendada ainult ühe teleri.

Esmakordne ühendamine

1. Vajutage kaugjuhtimispuldil nuppu ✝ PAIR, et siseneda režiimi „BT PAIRING“.

(VÕI) a. Vajutage ülemisel paneelil nuppu 📄 (Allikas) ja valige seejärel „BT“. „BT“ lülitub mõne sekundi pärast automaatselt režiimi „BT PAIRING“ või režiimi „BT READY, kui saadaval on ühenduskirje.
b. Kui kuvatakse „BT READY“, hoidke nuppu ➞ (Allikas) Soundbari ülemisel paneelil kauem kui 5 sekundit all, et kuvataks „BT PAIRING“.

1. Valige teleris Bluetooth-režiim. (Lisateavet vt teleri kasutusjuhendist.)
2. Valige teleri ekraanil kuvatavast loendist „ [AV] Soundbar B5-Series“.

Saadaolev Soundbar on kuvatud teleri Bluetooth-seadmete loendis teatega „Needs pairing“ või „Paired“. Soundbari ühendamiseks valige teade ja looge ühendus.

- Kui teler on ühendatud, ilmub Soundbari eesmisele ekraanile teade [Teleri Nimi] → „BT“.

1. Nüüd kuulete Soundbari kaudu teleri heli.

Kui seadme ühendamine ebaönnestub

• Kui loendis kuvatakse eelnevalt ühendatud Soundbar (nt „ [AV] Soundbar B5-Series“), siis kustutage see.
• Seejärel korrake 1.-3. sammu.

MÄRKUS

- Pärast seda, kui olete Soundbari esimest korda teleriga ühendanud, kasutage uuesti ühendamiseks režiimi „BT READY“.

Soundbari ja teleri ühenduse katkestamine

Vajutage ülemisel paneelil või kaugjuhtimispuldil nuppu ➞ (Allikas) ja seejärel lülituge mis tahes režiimi, v.a „BT“.

• Ühenduse katkestamine võtab aega, kuna teler peab saama Soundbarilt vastuse. (Selleks kuluv aeg võib olenevalt teleri mudelist erineda.)
• Soundbari ja teleri vahelise Bluetooth-ühenduse katkestamiseks hoidke kaugjuhtimispuldil nuppu Vasakule 5 sekundit all, kui Soundbar on olekus „BT READY“. (Valige Sees → Väljas)

Mis on valikute „BT READY“ ja „BT PAIRING“ erinevus?

• BT READY : selles režiimis saate otsida varem ühendatud telereid või ühendada varem ühendatud mobiilsideseadme Soundbariga.
• BT PAIRING : selles režiimis saab ühendada uue seadme Soundbariga. (Vajutage kaugjuhtimispuldil nuppu ✝ PAIR või hoidke nuppu 📄 (Allikas) Soundbari peal kauem kui 5 sekundit all, kui Soundbar on režiimis „BT“.)

MÄRKUSED

• Kui teilt küsitakse Bluetooth-seadmega ühendamisel PIN-koodi, sisestage <0000>.
• Bluetooth-ühendus katkeb Bluetooth-ühenduse režiimis, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 m.
• Soundbar lülitub automaatselt välja pärast 20 minutit olekus Valmis.
• Soundbar ei pruugi Bluetooth-otsingut või -ühendust õigesti sooritada järgmistel tingimustel.

– Soundbari ümber on tugev elektriväli.
– Soundbariga on ühendatud samal ajal kaks või rohkem Bluetooth-seadet.
- Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

- Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

07 VÄLISSEADME ÜHENDAMINE

Looge ühendus välisseadmega kaabli või Bluetoothi abil, et esitada välisseadme heli Soundbari kaudu.

1. meetod. Ühendamine optilise kaabliga

1. Ühendage põhiseadme pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optilise kaabli kaudu allikaseadme pesaga OPTICAL OUT.
2. Režiimi „D.IN“ valimiseks vajutage ülemisel paneelil või kaugjuhtimispuldil nuppu 📄 (Allikas).

2. meetod. Ühendamine HDMI-kaabli kaudu

1. Ühendage HDMI-kaabli (pole kaasas) abil Soundbari all olev HDMI IN-port ja digitaalse seadme HDMI OUT-port.
2. Ühendage HDMI-kaabli (pole kaasas) abil Soundbari all olev HDMI TO TV (ARC)-port ja teleri HDMI IN-port.
3. Vajutage ülemisel paneelil või kaugjuhtimispuldil nuppu → (Allikas) ja seejärel valige „HDMI“.
4. Soundbari ekraanil kuvatakse režiim „HDMI“ ja esitatakse heli.

08 USB-MÄLUSEADME ÜHENDAMINE

Saate esitada Soundbari kaudu mäluseadmetes olevaid muusikafaile.

1. Ühendage USB-seade toote alaosas asuva USB-pordiga.

2. Vajutage ülemisel paneelil või kaugjuhtimispuldil nuppu → (Allikas) ja seejärel valige „USB“.

3. Ekraanil kuvatakse teade „USB“.

4. Saate esitada Soundbari kaudu mäluseadmetes olevaid muusikafaile.

- Soundbar lülitub automaatselt välja (Auto Power Down), kui vähemalt 20 minuti jooksul ei ole olnud ühendatud ühtki USB-seadet.

Failivormingutüüpide ühilduvuse loend on järgmine

Laiend	Kodek	Diskreetimiskiirus	Bitikiirus
*.mp3	MPEG1 Layer2	32 kHz ~ 48 kHz	32 kbit/s – 320 kbit/s
	MPEG1 Layer3 32 kHz ~ 48 kHz	32 kbit/s – 320 kbit/s
	MPEG2 Layer3 16 kHz ~ 24 kHz	8 kbit/s – 160 kbit/s
	MPEG2.5 Layer3 8 kHz ~ 12 kHz	8 kbit/s – 160 kbit/s
*.wma	WMA7/8/9	32 kHz ~ 48 kHz	32 kbit/s – 320 kbit/s
*.ogg	Vorbis	32 kHz ~ 48 kHz	45 kbit/s – 500 kbit/s
*.aac*.m4a	AAC-LC(MPEG2/MPEG4 ainult heli)	32 kHz ~ 48 kHz 32 kbit/s – 320 kbit/s
*.wav	LPCM	32 kHz ~ 192 kHz	1024 kbit/s – 9216 kbit/s
*.flac	FLAC	32 kHz ~ 192 kHz	162 kbit/s – 8100 kbit/s
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 kbit/s – 9216 kbit/s

- Kui USB-seadmesse on salvestatud on liiga palju kaustu (umbes 200) ja faile (umbes 2000), võib Soundbaril kuluda failidele juurdepääsuks ja nende esitamiseks veidi aega.

- Soundbar toetab ainult USB failisüsteemidega FAT16 (\~2 GB), FAT32 (\~2 TB) või NTFS (\~2 TB) seadmeid.

09 MOBIILSIDESEADME ÜHENDAMINE

Ühendamine Bluetoothi kaudu

Kui mobiilsideseade on ühendatud Bluetoothi kaudu, saate kuulata stereoheli ilma tülikate kaabliteta.

- Samal ajal saab olla ühendatud üks teler või kaks Bluetooth-seadet.

Esmakordne ühendamine

1. Vajutage kaugjuhtimispuldil nuppu ✝ PAIR, et siseneda režiimi „BT PAIRING“.

(VÕI) a. Vajutage ülemisel paneelil nuppu 📄 (Allikas) ja valige seejärel „BT“. „BT“ lülitub mõne sekundi pärast automaatselt režiimi „BT PAIRING“ või režiimi „BT READY, kui saadaval on ühenduskirje. b. Kui kuvatakse „BT READY“, hoidke nuppu 📄 (Allikas) Soundbari ülemisel paneelil kauem kui 5 sekundit all, et kuvataks „BT PAIRING“.

1. Valige loendist „ [AV] Samsung Soundbar B5-Series“.

- Kui Soundbar on Bluetooth-seadmega ühendatud, kuvatakse eesmisel ekraanil teade [Bluetooth-seadme nimi] → „BT“.

1. Saate esitada Bluetoothi kaudu ühendatud seadmes olevaid muusikafaile Soundbari kaudu.

Kui seadme ühendamine ebaönnestub

- Kui loendis kuvatakse eelnevalt ühendatud Soundbar (nt „ [AV] Samsung Soundbar B5-Series“), siis kustutage see.

• Seejärel korrake etappe 1 ja 2.

MÄRKUS

- Pärast seda, kui olete Soundbari esimest korda mobiilsideseade ühendanud, kasutage uuesti ühendamiseks režiimi „BT READY“.

Mis on valikute „BT READY“ ja „BT PAIRING“ erinevus?

- BT READY : selles režiimis saate otsida varem ühendatud telereid või ühendada varem ühendatud mobiilsideseadme Soundbariga.

- BT PAIRING : selles režiimis saab ühendada uue seadme Soundbariga. (Vajutage kaugjuhtimispuldil nuppu ✝ PAIR või hoidke nuppu 📄 (Allikas) Soundbari peal kauem kui 5 sekundit all, kui Soundbar on režiimis „BT“.)

MÄRKUSED

- Kui teilt küsitakse Bluetooth-seadmega ühendamisel PIN-koodi, sisestage <0000>.

- Bluetooth-ühendus katkeb Bluetooth-ühenduse režiimis, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 m.

- Soundbar lülitub automaatselt välja pärast 20 minutit olekus Valmis.

- Soundbar ei pruuqi Bluetooth-otsingut või -ühendust õigesti sooritada järgmistel tingimustel.

– Soundbari ümber on tugev elektriväli.

– Soundbariga on samal aial seotud mitu Bluetooth-seadet.

- Bluetooth-seade on välia lülitatud, ei ole paigas või ei toimi õigesti.

- Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

• Soundbar toetab SBC-andmeid (44.1 kHz, 48 kHz).

- Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).

• Soundbari ei saa ühendada Bluetooth-seadmega, mis toetab ainult funktsiooni HF (Vabad käed).

- Kui olete Soundbari ja Bluetooth-seadme vahel paarisühenduse loonud, valides „[AV] Samsung Soundbar B5-Series“ seadme skannitud seadmete loendist, lülitub Soundbar automaatselt režiimi „BT“.

- Saadaval ainult siis, kui Soundbar on Bluetooth-seadmega paarisühendatud seadmete loendis. (Bluetooth-seade ja Soundbar peavad olema vähemalt üks kord varem paarisühenduses olnud.)

- Soundbar kuvatakse Bluetooth-seadmega otsitud seadmete loendis ainult juhul, kui Soundbar näitab „BT READY“.

Bluetooth Power Sees (SOUND MODE)

Kui varem seotud Bluetooth-seade püüab Soundbar ühendust luua, kui funktsioon Bluetooth Power Sees sisse lülitatud ja Soundbar välja lülitatud, lülitub Soundbar automaatselt sisse.

1. Vajutage kaugjuhtimispuldil nuppu SOUND MODE ja hoidke seda kauem kui 5 sekundit all, kui Soundbar on sisse lülitatud.
2. Soundbar ekraanil kuvatakse teade „ON-BLUETOOTH POWER“

Bluetooth-seadme lahutamine Soundbari küljest

Bluetooth-seadme saab Soundbarist lahti ühendada. Juhtnööre vt Bluetooth-seadme kasutusjuhendist.

• Ühendus Soundbariga katkestatakse.
• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvatakse Soundbari eesmisel ekraanil teade „BT DISCONNECTED“.

Soundbari ja Bluetooth-seadme ühenduse katkestamine

Vajutage ülemisel paneelil või kaugjuhtimispuldil nuppu ➞ (Allikas) ja seejärel lülituge mis tahes režiimi, v.a „BT“.

• Ühenduse katkestamine võtab aega, kuna Bluetooth-seade peab saama Soundbarilt vastuse. (Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth-seadmest)
• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvatakse Soundbari eesmisel ekraanil teade „BT DISCONNECTED“.

MÄRKUSED

• Bluetooth-ühenduse režiimis, Bluetooth-ühendus katkeb, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 meetrit.
• Soundbar lülitub automaatselt välja pärast 20 minutit olekus Valmis.

Lisateavet Bluetoothi kohta

Bluetooth on tehnoloogia, mis võimaldab Bluetoothiga ühilduvaid seadmeid hõlpsasti omavahel ühendada lühikese juhtmeta ühenduse kaudu.

• Bluetooth-seade võib põhjustada müra või talitlushäireid, olenevalt kasutusest, kui:
• osa teie kehast on kokkupuutes Bluetooth-seadme või Soundbari vastuvõtmis-/edastussüsteemiga.
  – seade puutub kokku elektrilise muutlikkusega, mis on põhjustatud seina, nurga või kabinetiosa takistustest.
  – see puutub kokku elektrilise interferentsiga sama sagedust kasutavatest seadmetest, sh meditsiiniseadmetest, mikrolaineahjudest ja juhtmeta LAN-idest.

- Ühendage Soundbar Bluetooth-seadmega, kui seadmed on lähestikku.

- Mida kaugemal Soundbar Ja Bluetooth-seade üksteisest on, seda halvemaks muutub kvaliteet.Kui kaugus ületab Bluetoothi töövahemiku, siis ühendus katkeb.

- Halva leviga piirkondades ei pruugi Bluetooth-ühendus õigesti toimida.

- Bluetooth-ühendus töötab vaid siis, kui see on seadme lähedal. Ühendus katkeb automaatselt, kui Bluetooth seade ühenduseks sobivast vahemikust väljas. Isegi piisavalt väikese vahemaa korral vöib heli kvaliteet halveneda takistuste, nt seinte vöi uste töttu.

- See juhtmeta seade võib põhjustada töötamise ajal elektromagnetilisi häireid.

Mitme Bluetooth-seadme ühendus

Soundbar saab olla ühendatud samal ajal kahe Bluetooth-seadmega.

1. Ühendage Soundbar kuni kahe Bluetooth-seadmega. (Vaadake lk 27)
2. Esitage ühest ühendatud Bluetooth-seadmest muusikat, kui ühendatud on kaks seadet.
3. Kui muusikat hakatakse esitama Bluetooth-seadmest „B“ ajal, mil muusikat esitatakse seadmest „A“, siis hakkab muusika mängima seadmest „B“ ning seadme „A“ esitus automaatselt peatatakse või pannakse pausile.
4. Varasemate versioonide puhul kui AVRCP V1.4 võib muusikat esitava seadme vahetamine toimuda viivitusega.

Mitme Bluetooth-seadmega sidumine

Kuidas mitut seadet Soundbariga siduda

1. Lülitage Soundbar sisse.
2. Vajutage ainult režiimis „BT“ Soundbari peal olevat nuppu 📄 (Allikas) ja hoidke seda all kauem kui 5 sekundit, et aktiveerida Soundbari režiim „BT PAIRING“. Seejärel lülitage Bluetooth-seadme küljelt Bluetooth sisse ja valige saadaolevate seadmete loendist Soundbar ning Soundbar loob automaatselt ühenduse Bluetooth-seadmega.
3. Teise Bluetooth-seadme saab samal meetodil Soundbariga siduda ja ühendada. Kui proovite ühendada kolmandat seadet, kaotab ühendatud seade, mis heli ei esita, Bluetooth ühenduse, kuid jääb endiselt Soundbariga seotuks.
4. Samal meetodil saate siduda kuni 8 Bluetooth-seadet, kuid ainult viimased 2 jäävad Soundbariga samal ajal ühendatuks.

MÄRKUSED

• Soundbariga saab samal ajal ühendatud olla ainult 1 Samsungi teler või 2 Bluetooth-seadet.
• Soundbari ja Bluetooth-seadmete ühendus katkestatakse, kui see võtab vastu ühendustaotluse Samsungi telerilt.
• Soundbari vaikeseadistus on „ON-BT MULTI CONNECTION“, kuid ühe seadme ühenduse režiimi määramiseks, tühistades möne muu režiimi, vajutage kaugjuhtimispuldi nuppu ✝ PAIR ja hoidke seda ooterežiimis kauem kui 5 sekundit all, kuni ekraanile ilmub tekst „OFF-BT MULTI CONNECTION”.

10 SEINAKINNITUSE PAIGALDAMINE

Ettevaatusabinõud paigaldamisel

• Paigaldage ainult vertikaalsele seinale.
- Ärge paigaldage seda kõrge temperatuuri või niiskustasemega kohta.
- Kontrollige, kas sein on toote raskuse kandmiseks piisavalt tugev. Kui ei ole, siis tugevdage seina või valige muu paigalduskoht.
- Ostke ja kasutage kinnituskruvisid või -ankruid, mis on mõeldud kasutamiseks teie seina materjaliga (kipsplaat, metallplaat, puitsein jne). Võimaluse korral kinnitage tugikruvid tüüblitega.
- Ostke seinakinnituse kruvid, mis sobivad Soundbari paigaldamiseks valitud seina paksuse ja tüübiga.
- Läbimõõt: M5
- Pikkus: soovitatavalt vähemalt 35 mm.
- Enne Soundbari seinale paigaldamist ühendage selle kaablid välisseadmetega.
- Enne seadme paigaldamist veenduge, et see oleks välja lülitatud ja toiteallikast lahti ühendatud. Vastasel juhul võib see põhjustada elektrilöögi.

Seinakinnituse komponendid

Seinakinnitusjuhik

Hoidikkruvi Kruvi

1. Joondage Seinakinnitusjuhiku keskjoon teleri keskjoonega (kui paigaldate Soundbari teleri alla) ja seejärel kinnitage Seinakinnitusjuhik teibiga seinale.

- Kui te ei paigalda teleri alla, seadke Keskjoon paigalduskoha keskkohta.

1. Kasutage pliiatsit, et märgistada augud ja eemaldage Seinakinnitusjuhik.

1. Kasutades sobiva suurusega puuri, puurige kummagi märgistuse kohale seina sisse auk.

- Kui märgistused ei vasta tihvtide asendile, siis kinnitage enne tugikruvide sisestamist aukudesse kindlasti sobivad tüüblid. Tüüblite kasutamisel veenduge, et puuritavad augud oleksid kasutatavate tüüblite jaoks piisavalt suured.

1. Lükake kruvi (pole kaasas) läbi iga Hoidikkruvi ja seejärel keerake köik kruvid kindlalt tugikruvi aukudesse.

1. Paigaldage 2 Seinakinnituskronstein õiges suunas Soundbari põhjale, kasutades 2 Kruvi.

Samsung võib pakkuda tulevikus värskendusi Soundbari süsteemi püsivara jaoks.

Kui värskendust pakutakse, saate püsivara värskendada, ühendades USB-seadme, millele püsivara värskendus on salvestatud, oma Soundbari USB-porti. Lisateavet värskendusfailide allalaadimise kohta leiate Samsung veebisaidilt

(www.samsung.com→Support).

Seejärel valige toote tüüp või sisestage Soundbari mudelinumber, valige suvand Tarkvara ja rakendused ja seejärel Allalaadimised. Pange tähele, et suvandite nimed võivad erineda.

Kuidas püsivara versiooni kontrollida

1. Lülitage Soundbar välja.
2. Vajutage kaugjuhtimispuldil nuppu 🌐 (Heli juhtimine) ja hoidke seda all umbes 5 sekundit.
3. Iga versioon kuvatakse Soundbari ekraanil järgmises järjestuses.

(Tarkvara versioon → HDMI → Tx → Rx)

• Tx : juhtmevaba Tx-moodul Soundbaris.
- Rx : juhtmevaba Rx-moodul bassikõlaris.

• R2 VERSIONONI KUVA

- Tagumine R2---: ühendus puudub - Tagumine R2xxx: ühendatud

Värskendamistoiming

Tähtis! Värskendamisfunktsioon kustutab köik kasutajasätted. Soovitame teil oma sätted üles kirjutada, et saaksite need pärast värskendamist hölpsasti taastada. Pange tähele, et püsivara värskendamine lähtestab ka bassikölari ühenduse.

1. Ühendage USB-mäluseade arvuti USB-porti. Tähtis!: Veenduge, et USB-mäluseadmel ei ole muusikafaile. See võib põhjustada püsivara värskendamise nurjumise.
2. Avage (samsung.com) → valige „Sisestage mudeli number“ ja sisestage oma Soundbari mudel. Valige juhendid ja allalaaditavad failid ning laadige alla uusim tarkvarafail..
3. Salvestage allalaaditud tarkvara USB-mälupulgale ja valige kausta lahtipakkimiseks suvand „Ekstrakti siia“.
4. Lülitage Soundbar välja ja ühendage USB-mäluseade, mis sisaldab USB-pordi tarkvaravärskendust.
5. Lülitage Soundbar sisse ja seadke allikas režiimile „USB“. Kolme minuti jooksul kuvatakse „UPDATE“ ja värskendamine algab. Kui värskendamine on lõpule jõudnud, lülitub Soundbar automaatselt välja ja sisse.
6. Vajutage ülapaneelil nuppu
7. +(Helitugevus) 5 sekundit. Ekraanil kuvatakse „INIT“ ja seejärel lülitatakse Soundbar välja. Värskendamine on löpule jõudnud.
8. Sellel tootel on funktsioon DUAL BOOT. Kui püsivara värskendamine ebaönnestub, saate püsivara uuesti värskendada.
9. Taastage Soundbari sätted.

1. Lülitage Soundbar välja, lahutage värskendamisfaile sisaldav mäluseade Soundbari USB-pordist ja ühendage see uuesti.
2. Lahutage Soundbari toitejuhe, ühendage see uuesti ja seejärel lülitage Soundbar sisse.

MÄRKUSED

• Püsivara värskendamine ei pruugi korralikult töötada, kui mäluseadmes on Soundbari toetatud helifaile.
• Ärge lahutage toitejuhet ega eemaldage USB-seadet värskenduste rakendamise ajal. Põhiseade lülitub automaatselt välja pärast püsivara värskendamise lõppu.
• Kui värskendamine on löppenud, käivitatakse Soundbaris kasutajaseadistus, et saaksite oma sätted lähtestada. Soovitame teil oma sätted üles kirjutada, et saaksite neid pärast värskendamist hölpsasti taastada. Pange tähele, et püsivara värskendamine lähtestab ka bassikölari ühenduse. Kui ühendust bassikölariga ei taastata pärast värskendamist automaatselt, vaadake lk 16. Kui tarkvaravärskendus ebaönnestub, veenduge, et USB-mälupulk poleks defektne.
  • Mac OS-i kasutajad peaksid kasutama USB vorminguna MS-DOS-i (FAT-i).
• USB kaudu värskendamine ei pruugi olenevalt mäluseadme tootjast saadaval olla.

12 VEAOTSING

Enne hoolduse taotlemist kontrollige järgmist.

Soundbar ei lülitu sisse.

→Kontrollige, kas Soundbari toitejuhe on korralikult pistikupesaga ühendatud.

Soundbar töötab korrapäratult.

→Eemaldage toitejuhe ja ühendage see uuesti.
→Taaskäivitage välisseade ja proovige uuesti.
→Kui puudub signaal, lülitub Soundbar kindla aja möödudes automaatselt välja. Lülitage seade sisse. (Vt lk 7.)

Kui kaugjuhtimispult ei tööta.

→Suunake kaugjuhtimispult otse Soundbarile.
→Vahetage patareid.

Soundbar ei väljasta heli.

→Soundbari helitugevus on liiga madal või see on vaigistatud. Reguleerige helitugevust.
→Kui ühendatud on välisseade (digiboks, Bluetooth-seade, mobiilseade vms), reguleerige välisseadme helitugevust.
→Teleri heli väljastamiseks valige Soundbar. (Samsungi teler: Avaleht ( → Menüü → Seaded ( → Köik seaded ( ) → Heli → Heliväljund → valige Soundbar)
→ Kaabel ei pruugi olla Soundbariga korralikult ühendatud. Eemaldage kaabel ja ühendage uuesti.
→Eemaldage toitejuhe täielikult, ühendage uuesti ja lülitage toide sisse.
→ Lähtestage toode ja proovige uuesti. (Vt lk 34.)

Bassikõlar ei väljasta heli.

→Kontrollige, kas bassikõlari tagaküljel olev LED-näidik põleb siniselt. Ühendage Soundbar ja bassikõlar uuesti, kui näidik vilgub siniselt või põleb punaselt. (Vt lk 17.)
→Probleem võib ilmneda, kui Soundbari ja bassikõlari vahel on takistus. Viige seadmed kohta, kus takistusi pole.
→Ühendust võivad häirida muud lähedal raadiosageduslikke signaale saatvad seadmed. Hoidke kölar sellistest seadmetest eemal.
→Eemaldage toitepistik ja ühendage uuesti.

Bassikõlari helitugevus on liiga madal.

→Esitatava sisu originaalhelitugevus võib olla madal. Proovige reguleerida bassikõlari helitaset. (Vt lk 12.)
→Tooge bassikõlar endale lähemale.

Kui teler ei ole ühendatud HDMI TO TV (ARC) kaudu.

→Kontrollige, kas HDMI-kaabel on ühendatud korralikult pesaga ARC. (Vt lk 20.)
→Ühendamine ei pruugi ühendatud välisseadme (digiboks, mängukonsool vms) töttu võimalik olla. Looge ühendus otse Soundbariga.
→HDMI-CEC ei pruugi olla teleris aktiveeritud. Lülitage CEC teleri menüüs sisse. (Samsungi teler: Avaleht (
Menüü → Seaded ( ⚙️→ Köik seaded ( ) ⚙️ → Ühendus → Välisseadme haldur → Anynet+ (HDMI-CEC) PÕLEB)

Heli puudub, kui loote teleriga ühenduse režiimis HDMI TO TV (ARC).

→Teie seade ei saa sisendsignaali esitada.
Lülitage teleri heliväljund PCM-ile või Dolby Digitalile. (Samsungi teleri puhul:
Avaleht (→ Menüü → Seaded () Kõik seaded (→ Heli → Täpsemad seaded → Digitaalväljundheli vorming

Soundbar ei loo ühendust Bluetoothi kaudu.

→Uue seadme ühendamiseks lülitage režiimi „BT PAIRING“. (Vajutage kaugjuhtimispuldil nuppu ✝PAIR või hoidke nuppu
(Allikas) korpusel vähemalt 5 sekundit vajutatuna.)
→ Kui Soundbar on ühendatud muu seadmega, siis eemaldage esmalt see seade, enne kui seadme vahetate.
→Ühendage uuesti pärast seadmest Bluetooth-kölarite loendi eemaldamist.
(Samsungi teler: Avaleht (☐)→ Menüü →
Seaded ( Ⓞ→ Köik seaded ( )→ Heli → Heliväljund → Bluetooth Kölarite loend)
→Teleri automaatne ühendamine vöib olla keelatud. Kui Soundbar on olekus „BT READY“, siis vajutage Soundbari kaugjuhtimispuldil nuppu Vasakule ja hoidke seda 5 sekundit all, et valida suvand ON-TV CONNECT. Kui näete suvandit OFF-TV CONNECT, siis vajutage nuppu Vasakule uuesti ja hoidke seda 5 sekundit all, et valikut muuta.
→Eemaldage toitepistik ja ühendage uuesti, seejärel proovige veel kord.
→ Lähtestage toode ja proovige uuesti. (Vt lk 34.)

Bluetoothi kaudu ühendamisel heli kaob.

→Kui Bluetoothi abil ühendatud seade viiakse Soundbarist liiga kaugele, võib heli katkeda. Liigutage seade Soundbarile lähemale.
→Kui mõni teie kehaosa on kokkupuutes Bluetooth-transiiveriga või toode on paigaldatud metallesemele, võib heli katkeda. Kontrollige paigalduskeskkonda ja kasutustingimusi.

Bluetooth i mitme seadme ühendus ei toimi.

→Kui Soundbariga on ühendatud teler, ei pruugi mitme Bluetooth-seadme ühendus toimida. Lahutage Soundbari ja teleri ühendus ning proovige uuesti.
→Kontrollige, kas mitme Bluetooth-seadme ühenduse säte on sisse lülitatud. (Vt jaotist „Soundbar ei loo ühendust Bluetoothi kaudu.“.)
→Lahutage praegu mängiv seade, siduge seade, mille soovite ühendada, ja ühendage eelmine seade uuesti.
→Kui heli pole kuulda ka pärast öigesti ühendamist, vt jaotist „Bluetoothi kaudu ühendamisel heli kaob.“

Soundbar ei lülitu koos teleriga automaatselt sisse.

→Kui lülitate Soundbari teleri vaatamise ajal välja, siis toite sünkroonimine teleriga keelatakse. Köigepealt lülitage välja teler.

13 LITSENTS

Dolby

AUDIO

Avatud lähtekoodidega seotud päringute ja küsimuste saatmiseks võtke ühendust Samsung Open Source'iga (http://opensource.samsung.com).

15 OLULINE TEENUSEGA SEOTUD MÄRKUS

• Selles kasutusjuhendis toodud pildid ja joonised on vaid viiteks ning võivad toote tegelikust välimusest erineda.
• Rakenduda võivad administratiivtasud, kui
  (a) kutsute välja tehniku ja tootel ei ole defekti (kasutusjuhendit pole loetud),
  (b) viite seadme hoolduskeskusse ja tootel ei ole defekti (kasutusjuhendit pole loetud).
• Administratiivtasu antakse teile teada enne tehniku visiiti.

16 TEHNILISED ANDMED JA TEAVE

Tehnilised andmed

Mudeli nimi HW-B530
USB 5V/0,5A
Mass 2,1 kg
Mõõtmed (L × K × S) 860,0 x 59,4 x 75,0 mm
Töötemperatuuri vahemik +5°C kuni +35°C
Õhuniiskuse vahemik 10 % ~ 75 %
VÕIMENDINimiväljundvõimsus	160W(40Wx4)
Toetatud esitamisvormingud(DTS 2.0 ja DTS Virtual:X heli esitatakse DTS-vormingus.)	LPCM 2ch, Dolby AudioTM (toetab Dolby®Digital), DTS, DTS Virtual:X
JUHTMEVABA SEADME VÄLJUNDVÕIMSUSBT maksimaalne saatja võimsusSRD maksimaalne saatja võimsus	100 mW 2,4 GHz – 2,4835 GHz korral25 mW 5,725 GHz – 5,825 GHz korral

Bassikõlari nimi PS-WB55D
Mass 4,4 kg
Mõõtmed (L × K × S) 184,0 x 346,0 x 295,0 mm
VõIMENDINimiväljundvõimsus	200W
JUHTMEVABA SEADME VÄLJUNDVõIMSUSSRD maksimaalne saatja võimsus	25 mW 5,725 GHz – 5,825 GHz korral

Üldine voolutarve puhkerežiimis (W)	2,0W
BluetoothPordi inaktiveerimise meetod	Hoidke nuppu SOUND MODE all kauem kui5 sekundit, et Bluetooth Power funktsioon väljalülitada.

MÄRKUSED

• Samsung Electronics Co., Ltd jätab endale õiguse tehnilisi andmeid ette teatamata muuta.
  • Mass ja möötmed on ligikaudsed.

Käesolevaga kinnitab Samsung, et see raadioseade vastab direktiivi 2014/53/EL ja Ühendkuningriigi asjakohaste öigusaktide nõuetele.

Vastavusdeklaratsiooni täisteksti leiate järgmiselt veebiaadressilt: http://www.samsung.com, avage jaotis Tootetugi ja sisestage mudeli nimi.

Antud seadet võib kasutada kõigis EL-i riikides ja Ühendkuningriigis.

[Selle toote patareide öige löppkäitlemine]

(Kehtib eraldi jäätmekogumissüsteemidega riikides)

Selline märgistus patareil, kasutusjuhendil või pakendil viitab sellele, et selles tootes sisalduvaid patareisid ei tohi tööea lõpus kasutusest kõrvaldada koos muude olmejäätmetega. Patareil olev keemiliste sümbolite Hg, Cd või Pb märgistus näitab, et patarei elavhõbeda-, kaadmiumi- või pliisisaldus on üle EÜ direktiivis 2006/66 nimetatud etalontaseme.Kui patareisid ei visata nõuetekohaselt ära, võivad need ained kahjustada inimeste tervist või keskkonda.

Loodusvarade kaitsmiseks ja materjalide taaskasutamise soodustamiseks eraldage patareid muudest jäätmetest ning löppkäidelge need kohaliku tasuta patareitagastussüsteemi kaudu.

Selle toote öige löppkäitlemine

(Elektri- ja elektrooniliste seadmete jäätmed)

(Kehtib eraldi jäätmekogumissüsteemidega riikides)

Selline märgistus tootel, tarvikutel või kirjanduses viitab sellele, et toodet ja selle elektroonilisi tarvikuid (nt laadijat, peakomplekti, USB-kaablit) ei tohi tööea lõpus kasutusest kõrvaldada koos teiste olmejäätmetega. Selleks et vältida jäätmekäitluse käigus keskkonna või inimeste tervise kahjustamist, eraldage need seadmed muud tüüpi jäätmetest ja suunake need vastutustundlikult ringlusse, et edendada materjalivarude jätkusuutlikku taaskasutust.

Kodukasutajad peavad võtma ühendust kas edasimüüjaga, kellelt nad toote ostsid, või kohaliku omavalitsusega, et saada lisateavet selle kohta, kuhu ja kuidas on võimalik viia seadmed keskkonnahoidlikuks taaskasutuseks.

Ärikasutajad peavad võtma ühendust tarnijaga ja kontrollima ostulepingu tingimusi. Seda toodet ja selle elektroonilisi tarvikuid ei tohi panna muude äritegevuses tekkivate jäätmete hulka.

Teavet Samsungi keskkonnaalaste kohustuste ja tootespetsiifiliste sätestatud kohustuste kohta, nagu REACH, WEEE, akud, vt järgmiselt aadressilt:

Välistoiteallikate ökodisaini nõuded :

www.samsung.com/global/ecodesign_component

SAUGOS INFORMACIJA

SAUGOS ISPĖJIMAI

NENUIMKITE DANGTELIO (ARBA GALINĖS DALIES), KAD SUMAŽINTUMĖTE ELEKTROS SMŪGIO PAVOJŲ.

JRENGINYJE NÉRA DALIŲ, KURIŲ TECHNINĖ PRIEŽIŪRĄ GALI ATLIKTI NAUDOTOJAS. DĖL TECHNINĖS PRIEŽIŪROS DARBŲ KREIPKITĖS J KVALIFIKUOTUS TECHNINĖS PRIEŽIŪROS SPECIALISTUS.
