Tip produs	Bară de sunet
Marcă	Samsung
Model	HW-B540
Dimensiuni (L x H x A)	860,0 x 59,4 x 75,0 mm
Greutatea barei de sunet	2,1 kg
Greutatea subwoofer-ului	4,4 kg
Alimentare	CA (adaptor de rețea 24V CC)
Putere nominală de ieșire (bară de sunet)	160 W (40 W x 4)
Putere nominală de ieșire (subwoofer)	200 W
Conectivitate fără fir	Bluetooth 5.0 (A2DP, AVRCP), Wi-Fi nespecificat
Intrări audio	1x optic (DIGITAL AUDIO IN), 1x HDMI IN, 1x HDMI TO TV (ARC), 1x USB (5V 0,5A)
Formate audio acceptate	LPCM 2ch, Dolby Digital, DTS, DTS Virtual:X
Moduri sonore	SURROUND SOUND, GAME, ADAPTIVE, DTS VIRTUAL:X, STANDARD
Funcții speciale	Bluetooth Power On, Multi-Bluetooth (2 dispozitive), Auto Power Down, NOAPTE, VOICE ENHANCE, Audio Sync reglabil
Instalare pe perete	Suport de perete inclus, șuruburi neincluse (M5, lungime ≥ 35 mm)
Baterii telecomandă	2 baterii AAA (neincluse)
Temperatură de funcționare	+5 °C până la +35 °C
Umiditate de funcționare	10 % ~ 75 %
Consum în standby	2,0 W
Întreținere și curățare	Deconectați înainte de curățare, utilizați o cârpă uscată, nu expuneți la apă
Siguranță	Nu deschideți, risc de electrocutare; conectați la o priză cu împământare; nu expuneți la ploaie sau umiditate
Piese de schimb și reparabilitate	Nu există piese reparabile de către utilizator; contactați un service autorizat. Kit difuzoare spate wireless opțional (SWA-9100S sau SWA-9200S)

Întrebări frecvente - HW-B540 SAMSUNG

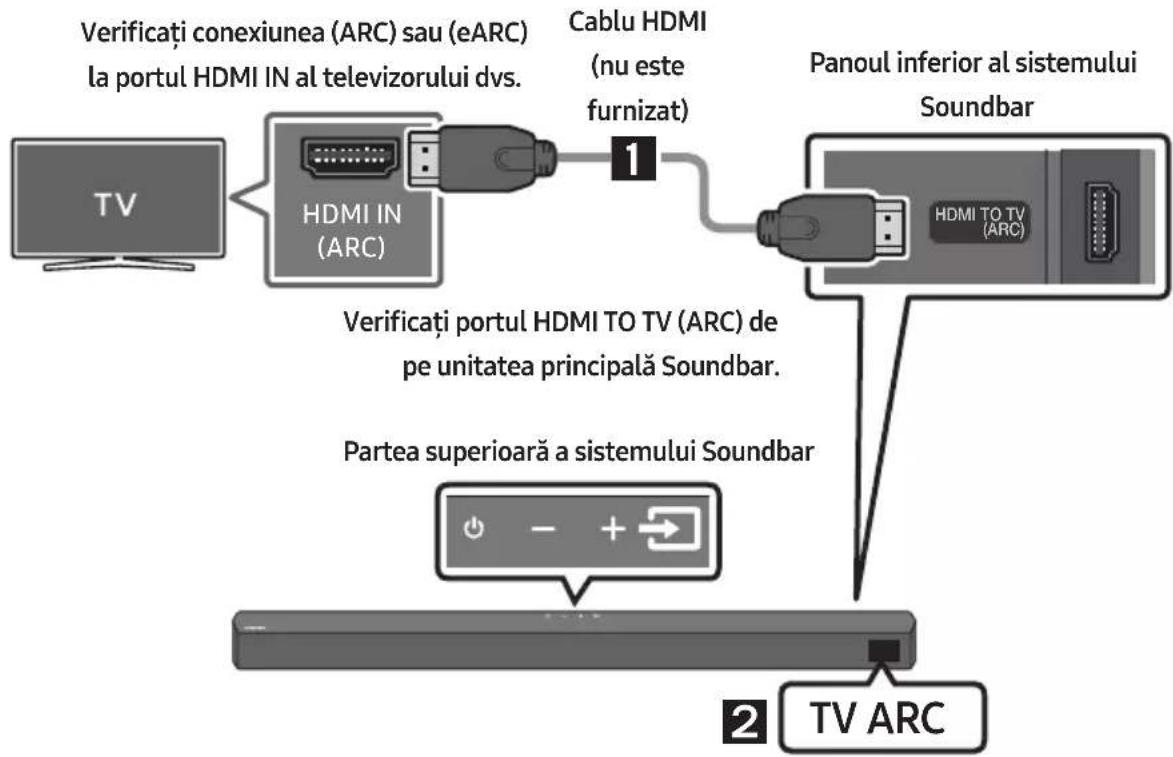

Cum conectez bara de sunet la televizor prin HDMI ARC?

Utilizați un cablu HDMI (neinclus) pentru a conecta portul HDMI TO TV (ARC) al barei de sunet la portul HDMI IN (ARC) al televizorului. Porniți ambele dispozitive. Afișajul trebuie să indice TV ARC. Dacă nu, apăsați tasta Source pentru a comuta în modul D.IN.

Cum conectez bara de sunet la un dispozitiv mobil prin Bluetooth?

Apăsați tasta PAIR de pe telecomandă pentru a comuta în modul BT PAIRING. Pe dispozitivul dvs. mobil, activați Bluetooth și selectați [AV] Samsung Soundbar B5-Series din listă. Odată conectat, afișajul arată numele dispozitivului, apoi BT.

Subwoofer-ul nu funcționează, ce fac?

Verificați dacă ledul din spatele subwoofer-ului este albastru fix. Dacă clipește, efectuați o conectare manuală: țineți apăsată tasta ID SET din spatele subwoofer-ului timp de 5 secunde (ledul albastru clipește), apoi țineți apăsată tasta Sus de pe telecomandă timp de 5 secunde. Subwoofer-ul se conectează automat.

Cum reglez volumul subwoofer-ului (baselor)?

Utilizați tastele WOOFER (+ sau -) de pe telecomandă pentru a ajusta nivelul de la -12 la +6. Apăsați în centru pentru a reveni la 0 (implicit).

De ce se întrerupe sunetul în timpul redării Bluetooth?

Distanța dintre bara de sunet și dispozitivul Bluetooth nu trebuie să depășească 10 metri. Îndepărtați sursele de interferențe (cuptoare cu microunde, routere). Dacă problema persistă, apropiați dispozitivele sau reconectați Bluetooth.

Cum actualizez firmware-ul barei de sunet?

Descărcați cea mai recentă actualizare de pe site-ul Samsung (www.samsung.com). Copiați fișierul dezarhivat pe o memorie USB (FAT32). Conectați memoria la portul USB al barei de sunet, porniți-o și selectați modul USB. Afișajul indică UPDATE. Așteptați finalizarea actualizării (dispozitivul se oprește și se repornește).

Pot conecta două dispozitive Bluetooth în același timp?

Da, bara de sunet acceptă multiconectare Bluetooth (până la 2 dispozitive). În modul BT, țineți apăsată tasta PAIR de pe telecomandă în standby pentru a activa sau dezactiva această funcție. Dispozitivele conectate anterior sunt memorate.

Cum sincronizez audio și video dacă decalajul este perceptibil?

Apăsați tasta Sound Control de pe telecomandă, selectați AUDIO SYNC, apoi reglați decalajul de la 0 la 300 ms cu tastele Sus/Jos. Această funcție nu este disponibilă în modul USB sau BT.

Ce fac dacă telecomanda nu funcționează?

Îndreptați telecomanda direct spre bara de sunet. Înlocuiți bateriile cu altele noi (tip AAA). Dacă problema persistă, verificați dacă bateriile sunt inserate cu polaritatea corectă.

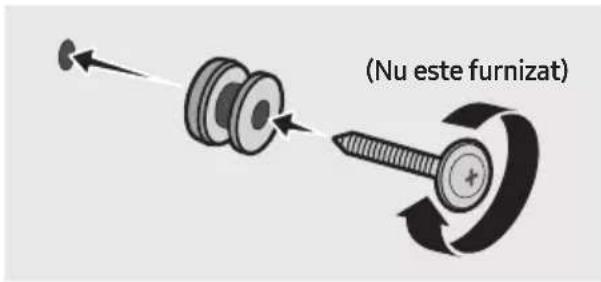

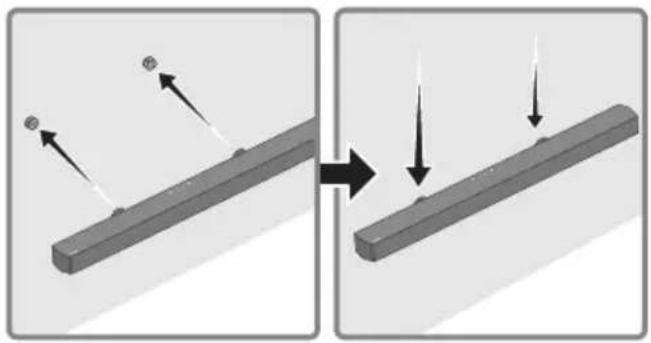

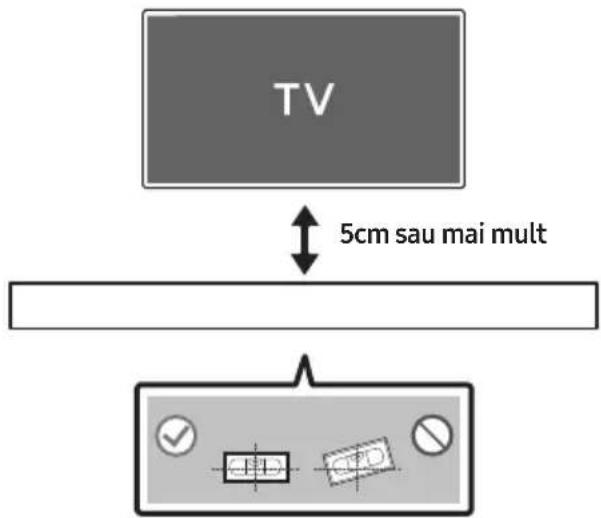

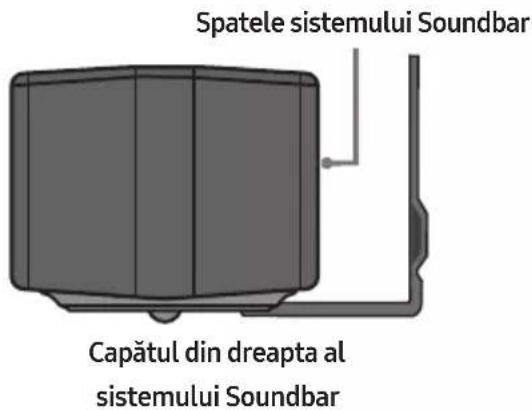

Cum instalez bara de sunet pe perete?

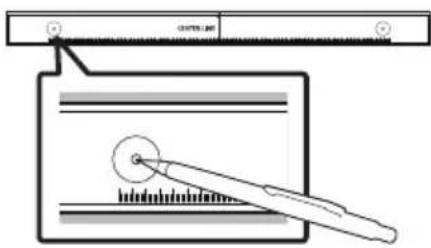

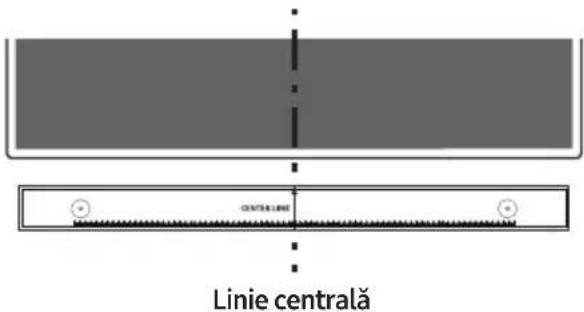

Utilizați ghidul de fixare pe perete inclus pentru a marca locația șuruburilor. Faceți găuri, introduceți dibluri dacă este necesar, apoi înșurubați șuruburi adecvate (M5, lungime ≥ 35 mm). Fixați suporturile de perete pe spatele barei de sunet, apoi agățați-o de șuruburi.

MANUAL DE UTILIZARE HW-B540 SAMSUNG

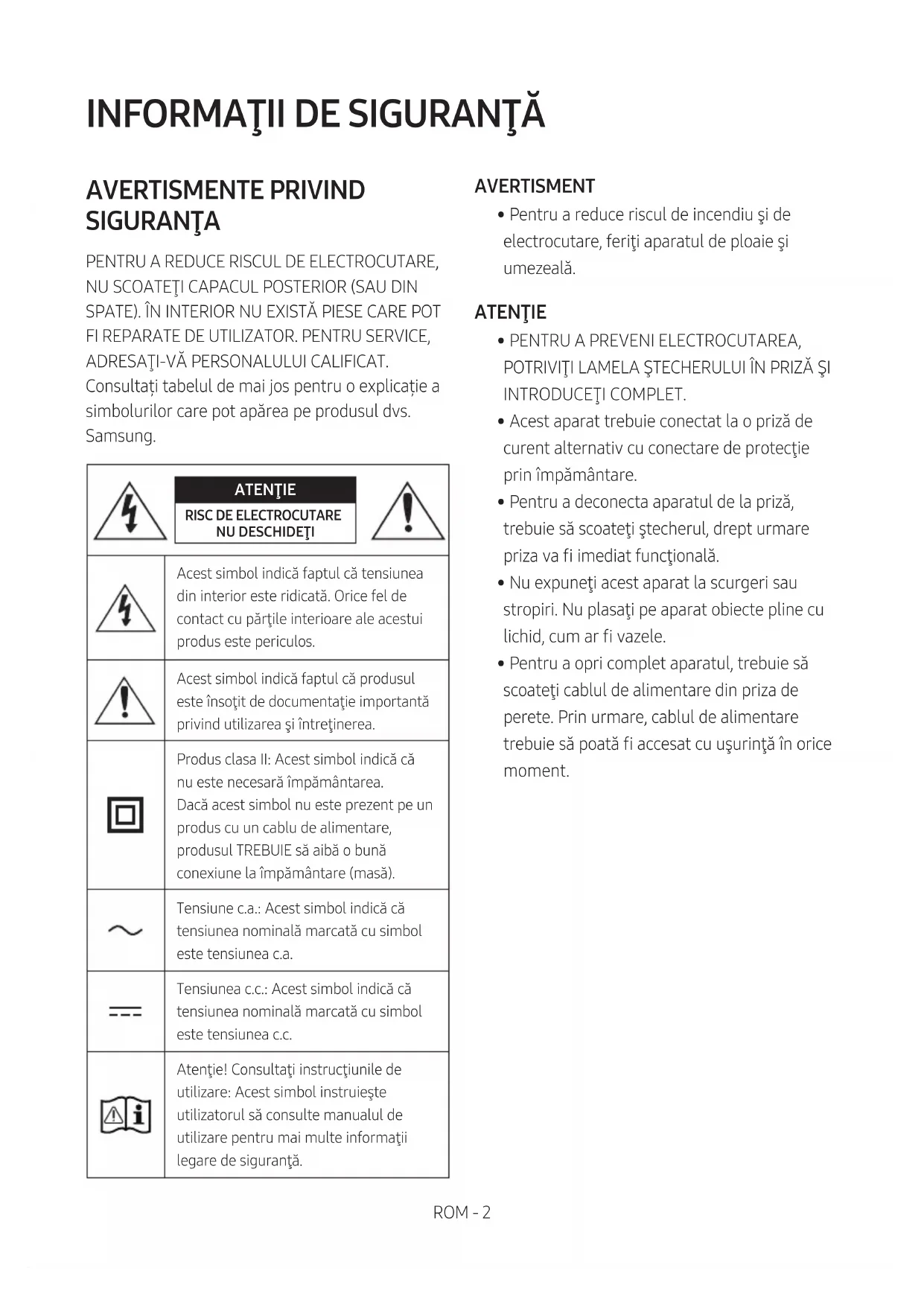

Consultați tabelul de mai jos pentru o explicație a simbolurilor care pot apărea pe produsul dvs. Samsung.

	ATENTIERISC DE ELECTROCUTARENU DESCHIDEȚI
	Acest simbol indică faptul că tensiunea din interior este ridicată. Orice fel de contact cu părțile interioare ale acestui produs este periculos.
	Acest simbol indică faptul că produsul este însoșit de documentație importantă privind utilizarea și întreținerea.
	Produs clasa II: Acest simbol indică că nu este necesară împământarea.Dacă acest simbol nu este prezent pe un produs cu un cablu de alimentare, produsul TREBUIE să aibă o bună conexiune la împământare (masă).
	Tensiune c.a.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.a.
	Tensiunea c.c.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.c.
	Atenție! Consultați instrucțiunile de utilizare: Acest simbol instruiește utilizatorul să consulte manualul de utilizare pentru mai multe informații legare de siguranță.

ATENTIE

AVERTISMENT

- Pentru a reduce riscul de incendiu și de electrocutare, feriți aparatul de ploaie și umezeală.

ATENTIE

• PENTRU A PREVENI ELECTROCUTAREA, POTRIVITI LAMELA STECHERULUI ÎN PRIZĂ ȘI INTRODUCEȚI COMPLET.
• Acest aparat trebuie conectat la o priză de curent alternativ cu conectare de protectie prin împământare.
• Pentru a deconecta aparatul de la priză, trebuie să scoateți ștecherul, drept urmare priza va fi imediat funcțională.
• Nu expuneti acest aparat la scurgeri sau stropiri. Nu plasați pe aparat obiecte pline cu lichid, cum ar fi vazele.
• Pentru a opri complet aparatul, trebuie să scoateți cablul de alimentare din priza de perete. Prin urmare, cablul de alimentare trebuie să poată fi accesat cu ușurință în orice moment.

PRECAUTII

1. Asigurați-vă că sursa de alimentare cu c.a. din locuința dvs. respectă cerințele energetice menționate pe eticheta de identificare situată pe partea inferioară a produsului. Instalați unitatea în poziție orizontală sau pe un suport solid (mobilă), cu suficient spațiu în jur pentru ventilație 7\~10 cm. Asigurați-vă că fantele de ventilație nu sunt acoperite. Nu așezați unitatea pe amplificatoare sau pe alte echipamente care se pot încinge. Această unitate este destinată pentru utilizare continuă. Pentru a opri complet unitatea, deconectați cablul de alimentare de la priză. Deconectați unitatea de la priză dacă nu o utilizați mai mult timp.
2. În timpul furtunilor cu descărcări electrice, scoateți ștecherul din priză. Creșterile de tensiune din cauza descărcărilor electrice pot duce la defectarea aparatului.
3. Nu expuneți aparatul la acțiunea directă a razelor soarelui sau a altor surse de căldură. Aparatul se poate supraîncălzi și defecta.

4. Protejati aparatul de umiditate (de ex. vaze) și căldură excesivă (de ex. un șemineu) sau de echipamentele care creează câmpuri magnetice sau electronice puternice. Deconectați cablul de alimentare de la sursa de alimentare cu curent alternativ în cazul unei disfuncționalități. Aparatul nu este destinat utilizării industriale. Utilizați produsul doar în scopuri personale. Este posibil să se creeze condens, dacă aparatul sau discul au fost depozitate la temperaturi scăzute. Dacă transportați unitatea pe timpul iernii, așteptați aproximativ 2 ore înainte de utilizare, pentru ca unitatea să ajungă la temperatura camerei.

5. Bateriile utilizate pe acest produs conțin chimicale dăunătoare pentru mediul înconjurător. Nu aruncați bateriile împreună cu celelalte reziduuri menajere. Nu aruncați bateriile în foc. Nu scurtcircuitați, dezasamblați sau supraîncălziti bateriile.

ATENTIE : Există pericolul de explozie dacă bateria este înlocuită incorect. Înlocuți bateria cu una de același tip sau de un tip echivalent.

CONTINUT

01 Verificarea componentelor 6

02 Descrieri 7

Panoul frontal/superior al sistemului Soundbar 7

Panoul inferior al unității Soundbar 8

03 Folosirea telecomenzii 9

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AAA) ____ 9

Cum să folosiți telecomanda ____ 9

Folosirea butoanelor ascunse (butoane cu mai multe funcții) ____ 13

Specificatiile de ieşire pentru diferite moduri de efecte de sunet ____ 13

Reglarea volumului sistemului Soundbar cu o telecomandă TV 14

04 Conectarea unității Soundbar 15

Conectarea la sursa de alimentare electrică 15

Conectarea unității Soundbar la subwoofer 16

Conectarea kitului wireless spate Samsung la sistemul Soundbar 18

05 Utilizarea unei conexiuni cu fir la Televizor 19

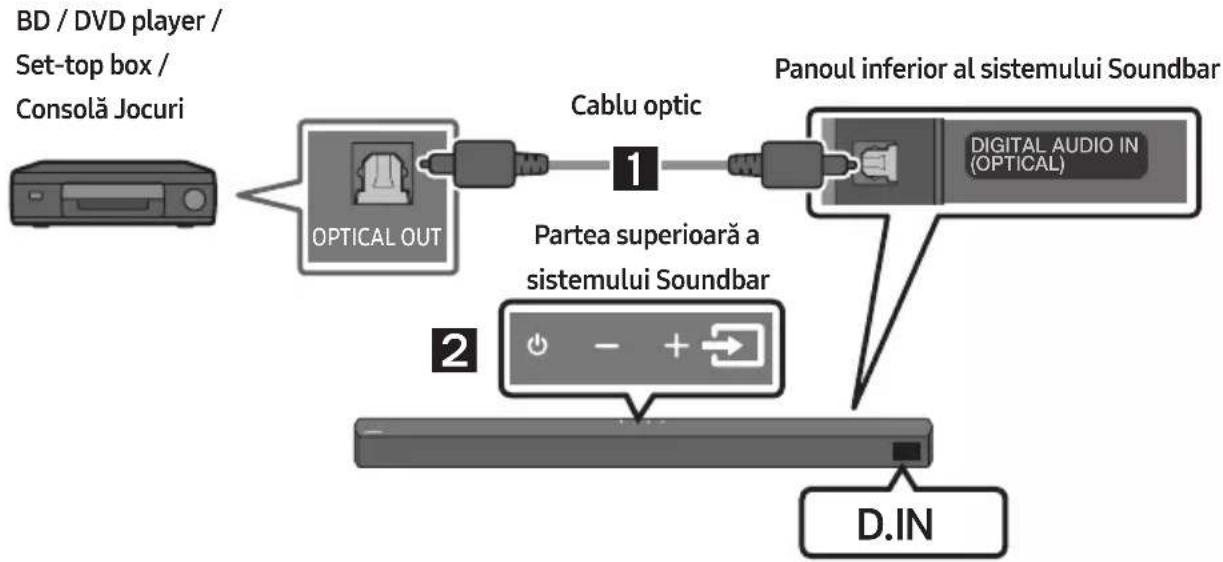

Metoda 1. Realizarea unei conexiuni prin cablu optic ____ 19

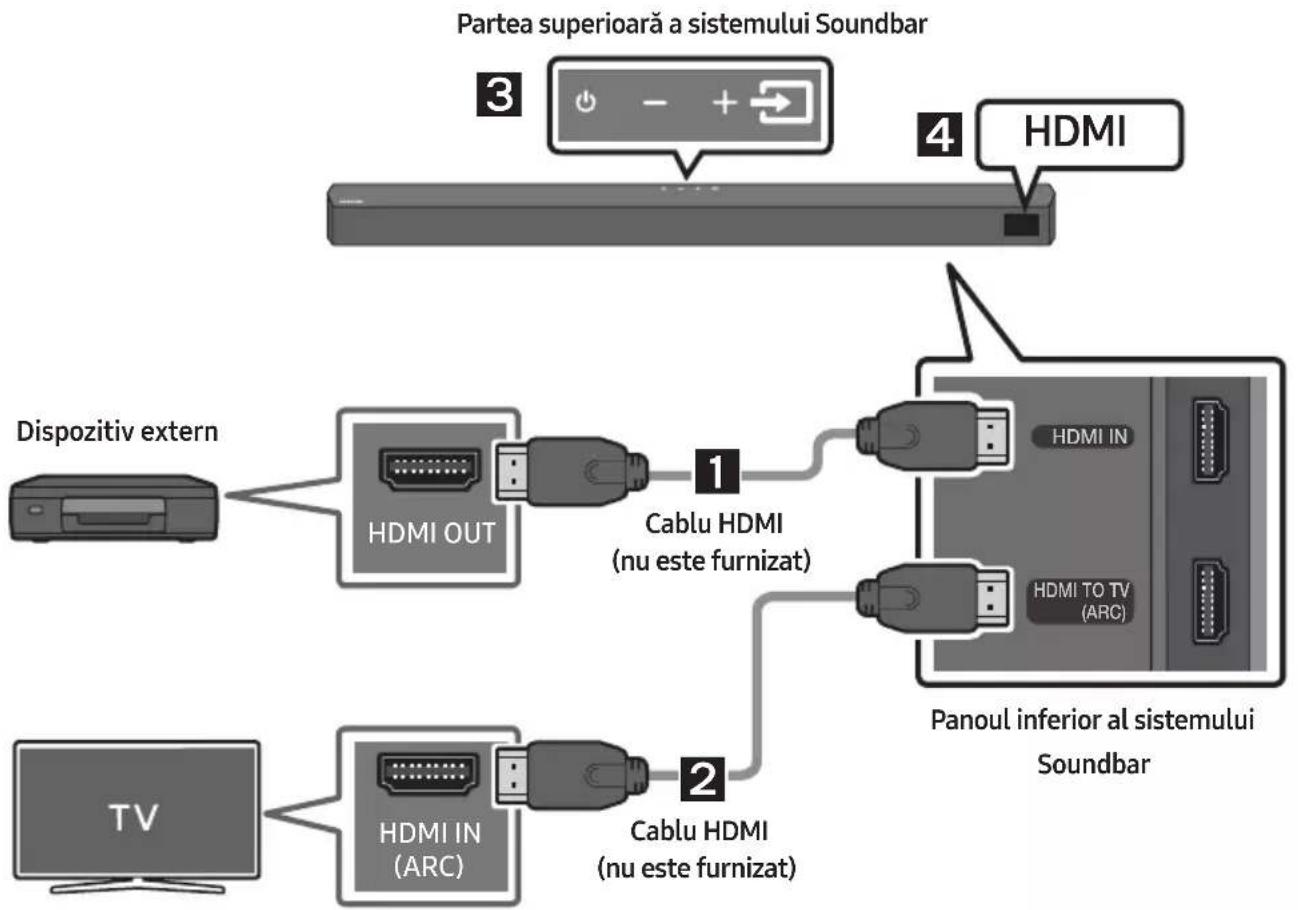

Metoda 2. Realizarea unei conexiuni prin cablu HDMI ____ 20

06 Utilizarea unei conexiuni wireless la Televizor 22

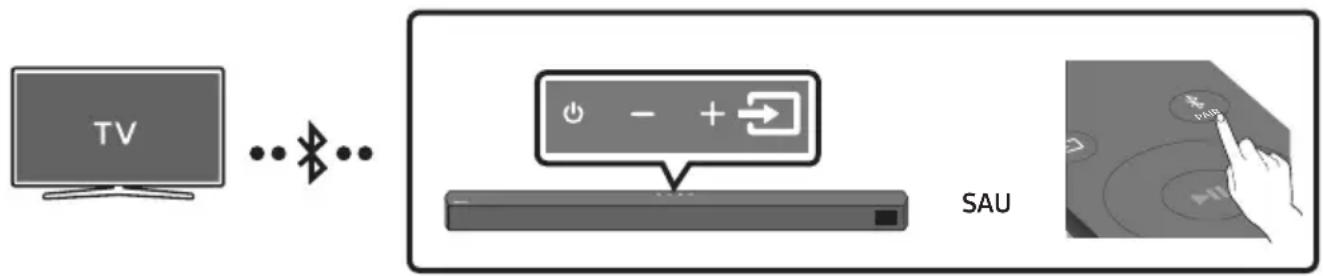

Conectarea prin Bluetooth 22

07 Conectarea la un dispozitiv extern 24

Metoda 1. Realizarea unei conexiuni prin cablu optic ____ 24

Metoda 2. Realizarea unei conexiuni prin cablu HDMI ____ 25

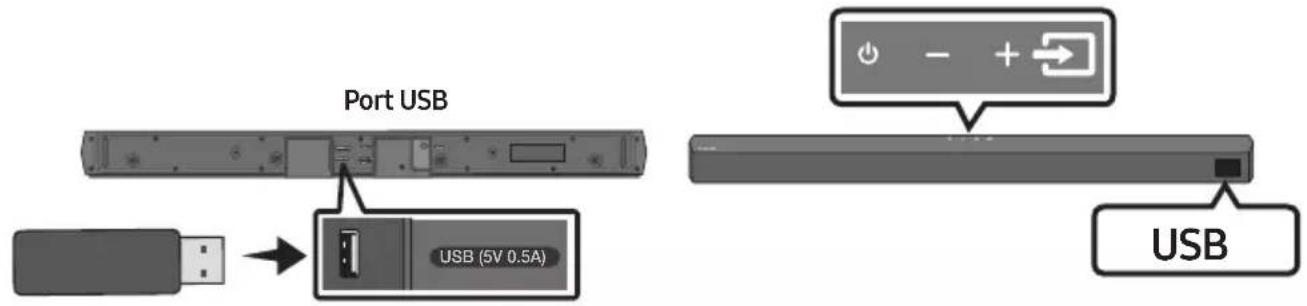

08 Conectarea unui dispozitiv de stocare USB 26

09 Conectarea unui dispozitiv mobil 27

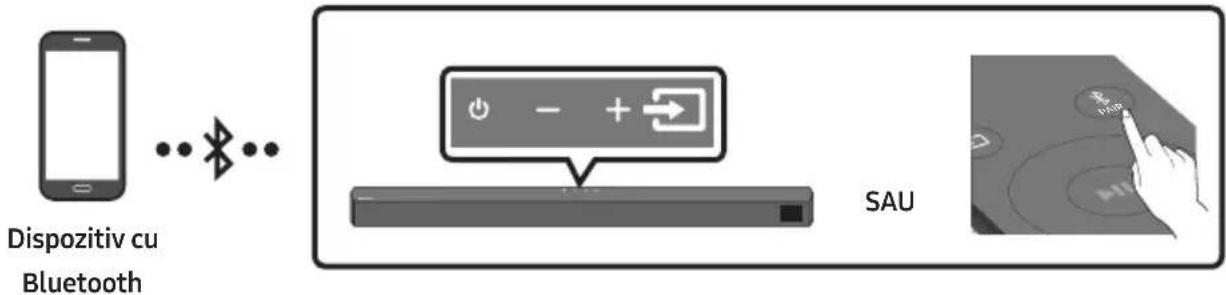

Conectarea Prin Bluetooth 27

10 Instalarea suportului de perete 31

Precauții la instalare ____ 31

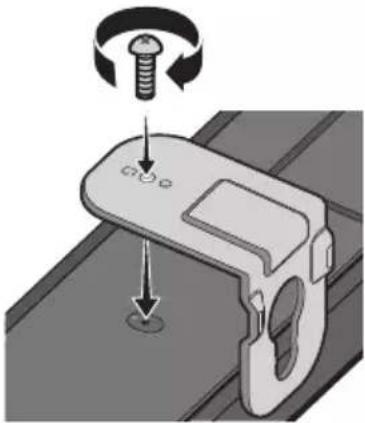

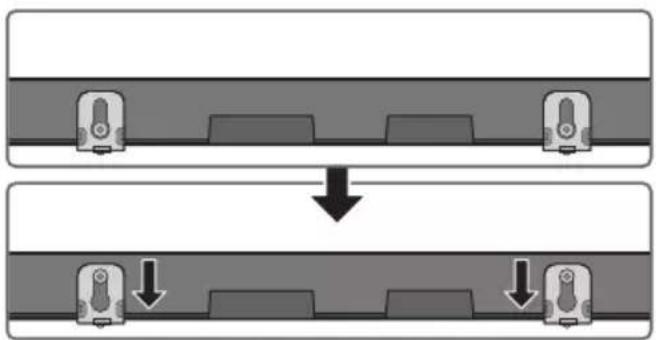

Componente pentru montarea pe perete 31

11 Actualizare software 33

Verificarea versiunii firmware 33

Procedura de actualizare 34

Dacă nu se afișează UPDATE 34

12 Depanare 35

13 Licență 37

14 Notificare de licență open source 38

15 Notă importantă despre service 38

16 Specificații și sugestii 39

Specificații 39

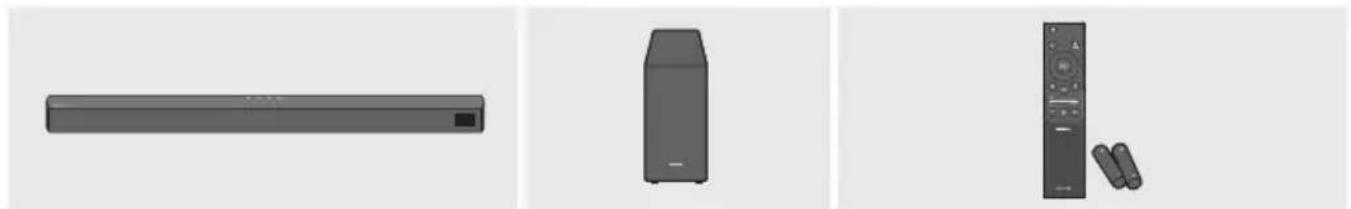

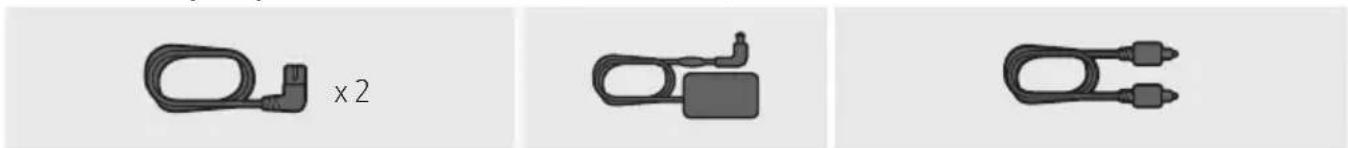

01 VERIFICAREA COMPONENTELOR

Unitate principală Soundbar Subwoofer Telecomandă/Baterii

• Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Baza unității principale Soundbar)
• Pentru achiziționarea unor componente suplimentare sau a unor cabluri opționale, contactați Centrul de service Samsung sau Centrul Samsung pentru asistență clienti.
• În funcție de regiune, aspectul mufei c.a. poate varia sau poate fi furnizată integrată în adaptorul AC/DC.
• Aspectul accesoriiilor poate diferi puțin față de imaginile de mai sus.
• Designul și specificațiile pot fi modificate fără înștiințare prealabilă.

02 DESCRIERI

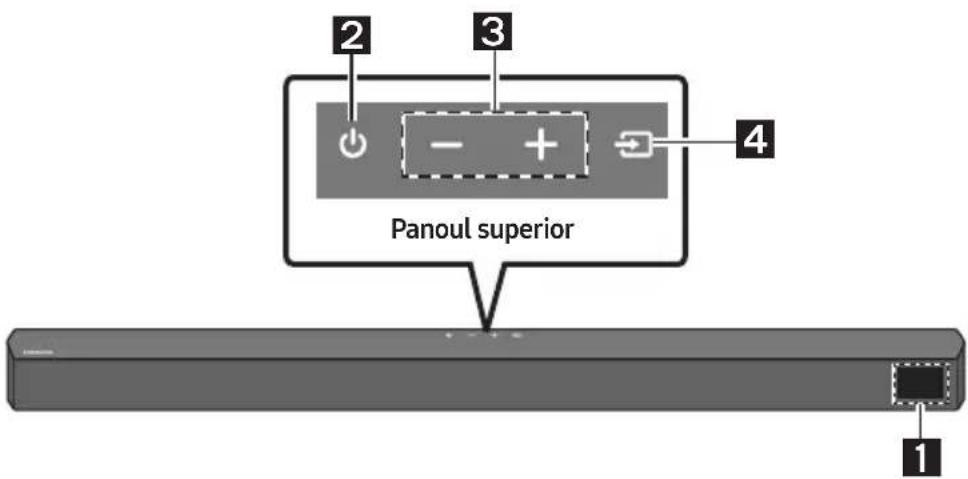

Panoul frontal/superior al sistemului Soundbar

1	AfișajAfișează starea produsului și modul curent.
2	Buton (Alimentare)Pornește și oprește sistemul.• Funția Auto Power DownUnitatea se oprește automat în următoarele situații.- Modul D.IN / HDMI / BT / USB : Dacă nu există semnal audio timp de 20 minute.
3	Buton -(Vdum)Controlează nivelul volumului.• Când este reglat, nivelul volumului apare pe afișajul frontal al sistemului Soundbar.
4	Buton (Sursă)Selectați modul de intrare a sursei.
	Mod de intrare Afișaj
	Intrare optică digitală D.IN
	Intrare ARC (HDMI OUT)	D.IN → TV ARC (Autoconversie)
	Intrare HDMI HDMI
	Mod BLUETOOTH BT
	Mod USB	USB
	• Pentru activarea modului “BT PAIRING”, schimbați sursa modului “BT”, iar apoi mențineți apăsat butonul -(Sursă) timp de mai mult de 5 secunde.

• Butonul de alimentare va deveni activ la 4 - 6 secunde după ce conectați cablul de alimentare cu curent alternativ.
• Când porniți această unitate, va surveni o întârziere de 4 sau 5 secunde înainte de reproducerea sunetului.
• Dacă doriți să ascultați sunetul numai prin sistemul Soundbar, trebuie să opriți difuzoarele televizorului din meniul Configurare audio al televizorului. Consultați manualul televizorului.

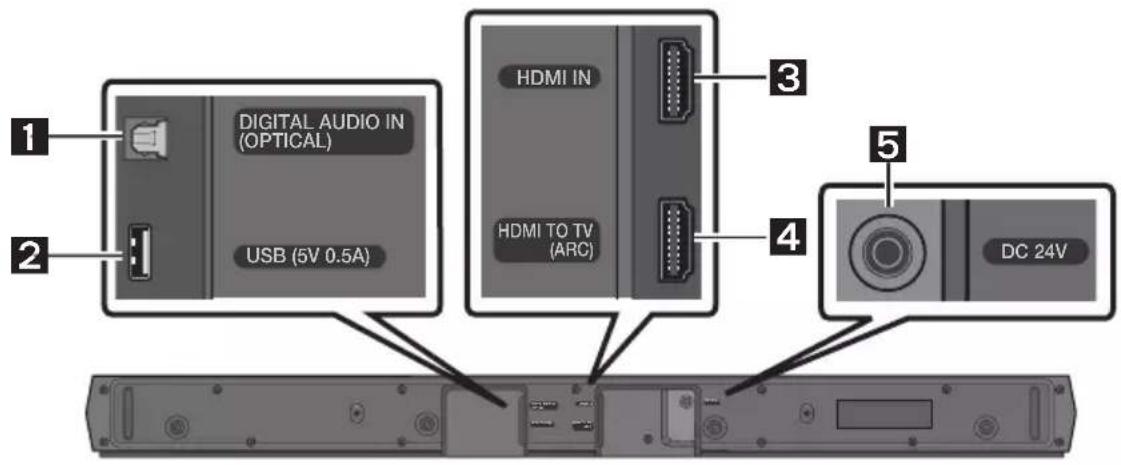

Panoul inferior al unității Soundbar

1	DIGITAL AUDIO IN (OPTICAL)Conectați la ieșirea digitală (optică) a unui dispozitiv extern.

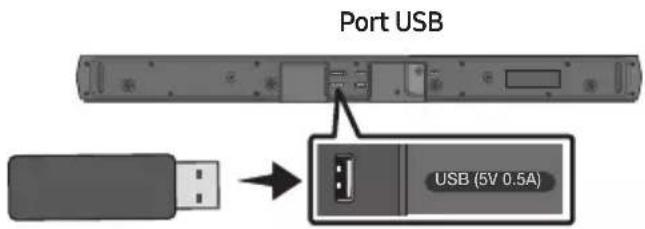

2	USB (5V 0.5A)Conectați un dispozitiv cu port USB pentru a reda fișierele audio de pe dispozitivul cu port USB prin sistemul Soundbar.
3	HDMI INIntră semnale audio și video simultan, printr-un cablu HDMI.Conectați la ieșirea HDMI a unui dispozitiv extern.
4	HDMI TO TV (ARC)Conectați la mufa HDMI (ARC) de pe un televizor.
5	DC 24V (Alimentare)Conectați la un adaptor c.c/c.a.

• Când deconectați cablul de alimentare al transformatorului de c.a./c.c. de la priză, trageți de ștecăr. Nu trageți de cablu.
• Nu conectați această unitate sau alte componente la o priză de c.a. până când toate conexiunile dintre componente nu sunt finalizate..

03 FOLOSIREA TELECOMENZII

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AAA)

Glisați capacul posterior în direcția săgeții până când iese complet. Introduceți 2 baterii AAA (1,5V), respectând polaritatea corectă. Glisați capacul posterior înapoi în poziție.

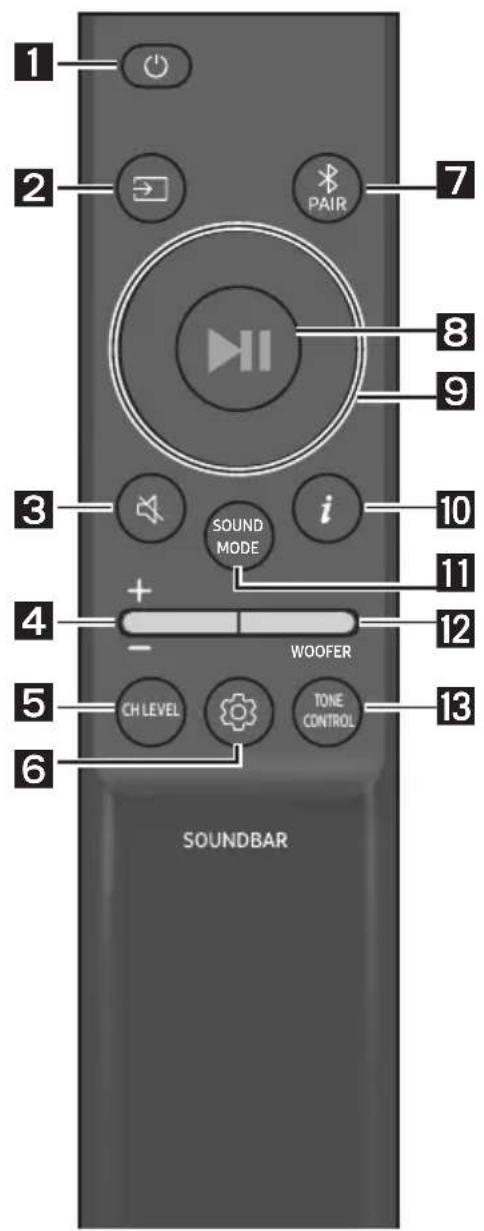

Cum să folosiți telecomanda

1	Alimentare	Pornește și oprește sistemul Soundbar.
2	Sursă	Apăsați pentru a selecta o sursă conectată la sistemul Soundbar.
3	Anularea unetului	Apăsați butonul (Anularea sunetului)pentru a dezactiva sunetul.Apăsați-l din nou pentru a-l activa din nou.
4	Volum	Apăsați butonul în sus sau în jos pentru a regla volumul.• Anularea sunetuluiApăsați butonul Volum pentru anularea sunetului. Apăsați-l din nou pentru a-l activa din nou.

5	CH LEVEL	Apăsând butonul, puteți regla volumul fiecărui difuzor.Apăsați butonul pentru a selectaVIRTUAL CENTER LEVELapoi reglați volumul între -6~+6 by utilizând butoaneleSus/Jos.Dacă difuzoarele spate (comercializate separat) sunt conectate, este acceptată setareaREAR LEVEL.Pentru reglarea volumuluiREAR LEVELîntre -6 și +6 utilizând butoanele Sus/Jos.
6	Controlul sunetului	Apăsând butonul, puteți seta funcția audio. Setarea dorită poate fi ajustată folosind butoaneleSus/JosAUDIO SYNC→NIGHT MODE ON/OFF→VOICE ENHANCE ON/OFF-AUDIO SYNCDacă semnalul video de pe televizor și semnalul audio de la sistemul Soundbar nu sunt sincronizate, apăsați butonul(Controlul sunetului)pentru a selectaAUDIO SYNC, iar apoi setați decalajul audio între 0 și 300 milisecunde cu ajutorul butoanelor Sus/Jos.(Opțiunea nu este disponibilă în modul “USB” sau “BT”.)-NIGHT MODE ON/OFFAcest mod este optimizat pentru vizionarea în timpul nopții, având setările reglate pentru a reduce volumul, dar păstrând dialogul clar.-VOICE ENHANCE ON/OFFAcest mod îmbunătățește audiția dialogurilor în filme și la televizor.Functiile audioNIGHT MODEșiVOICE ENHANCEpot fiON/OFFutilizând butoanele Sus/Jos.Mențineți apăsat butonul(Controlul sunetului)timp de aproximativ 5 secunde pentru a regla sunetul pe fiecare bandă de frecvență. Se pot selecta 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz și 10 kHz folosind butoaneleStânga/Dreapta, fiecare putând fi reglat între -6 și +6 prin folosirea butoanelorSus/Jos.(Asigurați-vă că ați setat în modul “STANDARD”).
7	BluetoothPAIR	Comutați sistemul Soundbar la modul de asociere Bluetooth.Apăsați butonulPAIRși așteptați să apară ecranul “BT PAIRING”pentru a vă conecta la un dispozitiv Bluetooth nou.
8	Redare/Pauză	Puteți să redați sau să întrerupeți muzica apăsând butonul.
9	Sus/Jos/Stânga/Dreapta	Apăsați zonele indicate pentru a selecta Sus/Jos/Stânga/Dreapta.Apăsați Sus/Jos/Stânga/Dreapta pe buton pentru a selecta sau a seta funcții.RepetăPentru a folosi funcția Repetă în modul “USB”, apăsați butonul Sus.Omitere melodieApăsați butonul Dreapta pentru a selecta următoarea melodie. Apăsați butonul Stânga pentru a selecta melodia anterioară.ID SETApăsați și mențineți apăsat butonul Sus timp de 5 secunde pentru a finaliza ID SET(atunci când conectați dispozitivul la un subwoofer wireless sau la un difuzor spate wireless).
10	iInformații	Atunci când este apăsat, sunt afișate informațiile pentru fiecare mod.(Consultați pagina 7.)
11	SOUND MODE	Apăsând butonul, puteți selecta modul audio dorit.SURROUND SOUND → GAME → ADAPTIVE → DTS VIRTUAL:X → STANDARD– SURROUND SOUNDOferă o gamă mai largă de sunete decât cele standard.– GAMEOferă sunete stereoscopice care vă vor integra în mijlocul acțiunii în timpul jocurilor.– ADAPTIVEAnalizează conținutul în timp real și oferă, în mod automat, un sunet optim, bazat pe caracteristicile conținutului.– DTS VIRTUAL:XSunet 3D captivant pentru orice conținut.– STANDARDRedă sunetul original.DRC (Dynamic Range Control)Vă permite să aplicați controlul intervalului dinamic pieselor Dolby Digital. Având dispozitivul Soundbar închis, mențineți apăsat butonul SOUND MODE timp de peste 5 secunde pentru a activa sau dezactiva funcția DRC (Dynamic Range Control (Controlul intervalului dinamic)). Când funcția DRC este pornită, sunetul puternic este redus.(Sunetul poate fi distorsionat.)Bluetooth PowerAceastă caracteristică pornește automat Soundbarul când primește o cerere de conectare de la televizor sau de la un dispozitiv Bluetooth conectat anterior.Setarea este activată în mod implicit.– Țineți apăsat butonul SOUND MODE timp de cel puțin 5 secunde pentru a dezactiva funcția de Bluetooth Power.
12	WOOFERNIVELWOOFER(BAS)	Apăsați butonul în sus sau în jos pentru a regla nivelul wooferului (basului) la -12 sau între -6 și +6. Pentru a seta nivelul de volum al wooferului (basului) la 0 (implicit), apăsați pe buton.
13	TONECONTROL	Apăsând butonul, puteți regla volumul sunetelor înalte sau joase.Apăsați butonul pentru a selecta TREBLE sau BASS apoi reglați volumul între -6~+6 by utilizând butoanele Sus/Jos.

Folosirea butoanelor ascunse (butoane cu mai multe funcții)

Buton ascuns		Pagină de referință
Buton telecomandă Functie
WOOFER (Sus)	Telecomanda televizorului Pornit/Oprit (Standby)	Pagina 14
Stânga	Conectarea automată a televizorului activată/dezactivată (BT pregătit)	Pagina 23
Sus ID SET Pagina 11
(Controlul sunetului)	EQ 7 benzi Pagina 10
SOUND MODE	DRC ON/OFF (Standby) Pagina 11
	Bluetooth Power Pagina 11
PAIR	Conexiune multiplă Bluetooth pornită/oprită (Standby)	Pagina 30

Specificatiile de ieşire pentru diferite moduri de efecte de sunet

• Kitul Samsung wireless de boxe spate poate fi achiziționat separat. Pentru achiziționarea unui kit, contactați furnizorul de la care ați achiziționat sistemul Soundbar.

Reglarea volumului sistemului Soundbar cu o telecomandă TV

Reglarea volumului sistemului Soundbar cu ajutorul telecomenzii televizorului.

• Această funcție poate fi utilizată doar cu telecomenzi IR. Telecomenzile cu Bluetooth (telecomenzi care necesită asociere) nu sunt acceptate.
• Setați boxele televizorului la Difuzor extern pentru utilizarea acestei funcții.

• Producători care acceptă această funcție: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Opriti sistemul Soundbar.

• Apăsați și țineți apăsat pe butonul WOOFER timp de 5 secunde.

De fiecare dată când apăsați butonul WOOFER în sus și îl țineți apăsat timp de 5 secunde, modul va comuta în secvența: "OFF-TV REMOTE" (Modul implicit), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Buton telecomandă Afisaj Stare
	(Mod implicit)	Dezactivați telecomanda televizorului.
		Activați telecomanda IR a unui televizor Samsung.
		Activați telecomanda IR a unui televizor terț.

04 CONECTAREA UNITĂȚII SOUNDBAR

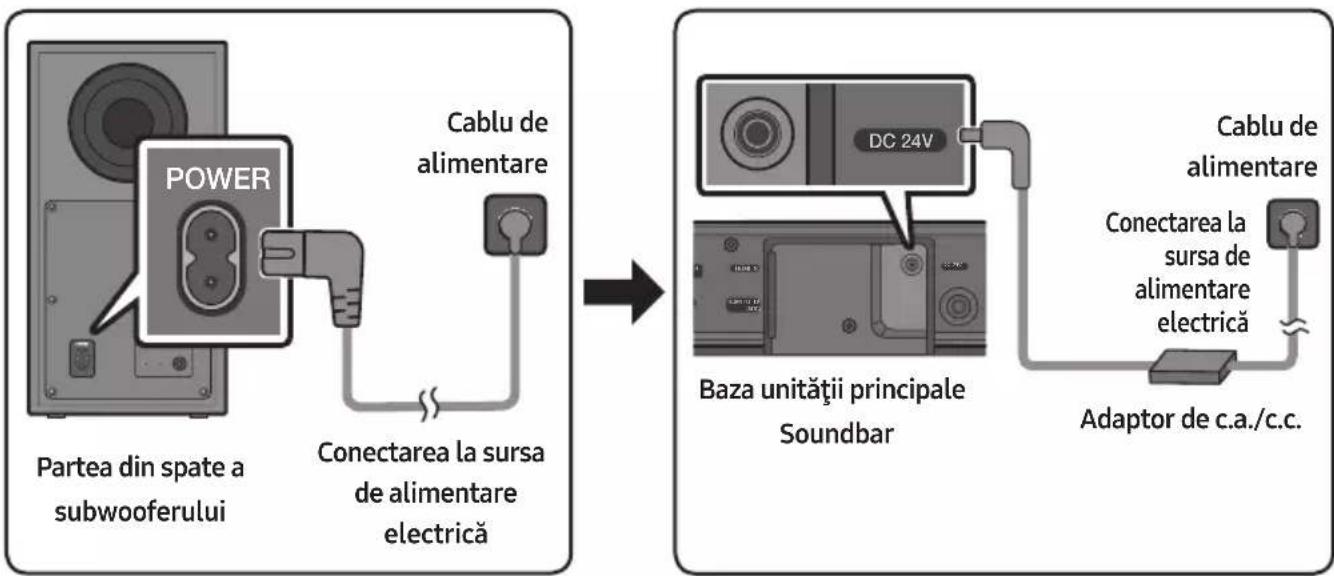

Conectarea la sursa de alimentare electrică

Utilizați componentele de alimentare pentru conectarea subwooferului și a unității Soundbar la sursele de alimentare cu energie, în ordinea următoare:

1. Conectati cablul de alimentare la subwoofer.
2. Conectați cablul de alimentare de ieșire la adaptorul electric și apoi la Soundbar.
3. Conectați cablul de alimentare la o priză de perete.

A se vedea ilustrațiile de mai jos.

- Pentru informații suplimentare despre parametrii de alimentare electrică și consum, consultați eticheta atașată produsului. (Etichetă: Baza unității principale Soundbar)

- Asigurați-vă că așezați adaptorul de c.a./c.c. întins pe o suprafață plană, cum ar fi pe masă sau pe podea. Dacă plasați adaptorul de c.a./c.c. astfel încât să atârne cu fața intrării de c.a. a cablului în sus, există riscul ca în adaptor să pătrundă apă sau alte substanțe străine care pot deteriora adaptorul.

Conectarea unității Soundbar la subwoofer

Atunci când subwooferul este conectat, vă puteți bucura de o gamă variată de sunete joase.

Conectarea automată dintre subwoofer și sistemul Soundbar

Când porniți alimentarea, după conectarea cablurilor de alimentare la sistemul Soundbar și subwoofer, subwooferul este conectat automat la sistemul Soundbar.

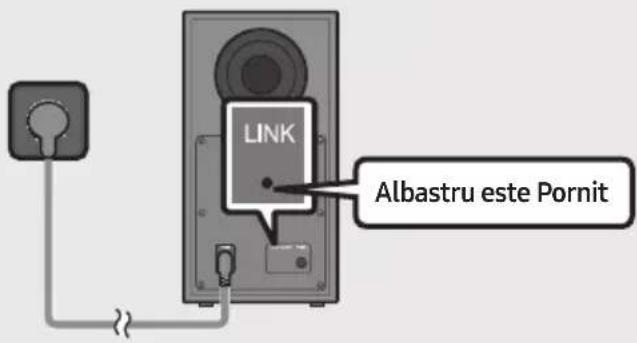

- Când se finalizează asocierea automată, indicatorul albastru din partea din spate a subwooferului se aprinde.

Luminile indicator LED din spatele Subwooferului

LED Stare Descriere Solutie
	Pornit	Conectarea reusită (operație normală)	-
	Intermitent Recuperarea conectării		Verificați dacă este conectat corespunzător cablul de alimentare la sistemul Soundbar principal sau așteptați aproximativ 5 minute. Dacă lumina intermitentă persistă, încercați să conectați manual subwoofer-ul. Consultați pagina 17.
	Pornit	Standby (cu unitatea principală Soundbar oprită)	Verificați dacă cablul de alimentare la unitatea principală Soundbar este conectat corect.
		Conexiunea a eșuat	Reconectați-vă. Consultați instrucțiunile pentru conexiunea manuală de la pagina 17.
	Intermitent	Funcționare necorespunzătoare	Consultați informațiile de contact din manual pentru Centrul de servicii Samsung.

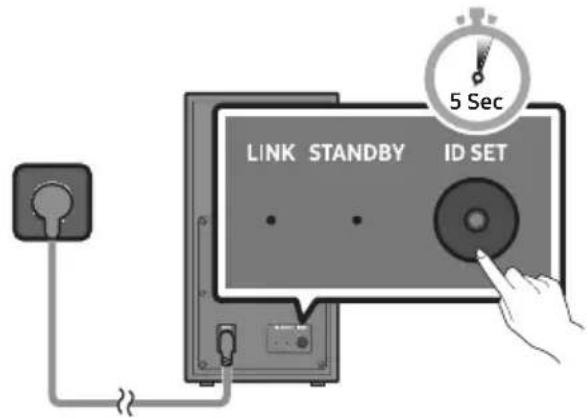

Conectarea manuală a subwooferului în cazul în care conexiunea automată eşuează

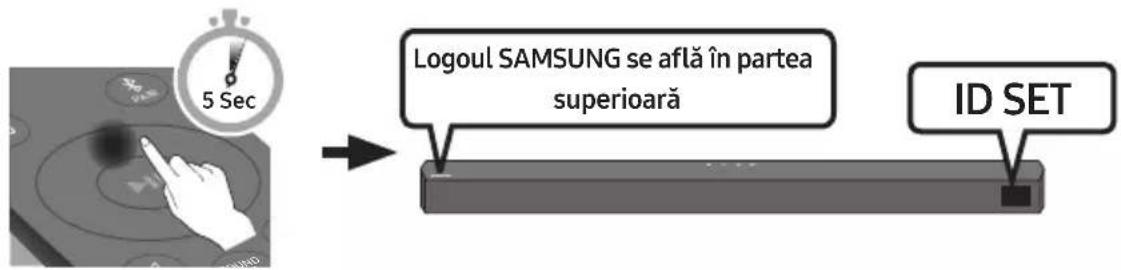

Înainte de a efectua procedura de conectare manuală de mai jos:

• Verificați dacă cablurile de alimentare pentru unitatea Soundbar și subwoofer sunt conectate corect.

• Asigurati-vă că sistemul Soundbar este pornit.

• Tineți apăsat ID SET de pe partea din spate a subwooferului cel puțin 5 secunde.

- Indicatorul roşu din partea din spate a subwooferului se stinge și se aprinde intermitent indicatorul albastru.

Partea din spate a subwooferului

1. Tineți apăsat butonul Sus de pe telecomandă timp de mai mult de 5 secunde.

2. Mesajul IDSET apare pentru un moment pe afisajul sistemului Soundbar, apoi dispare.

3. Unitatea Soundbar va fi pornită automat când ID SET este realizat.

1. Verificați dacă indicatorul LINK LED luminează albastru în mod continuu (conectare realizată).

Indicatorul LINK LED nu mai luminează în mod intermitent și se aprinde continuu în albastru atunci când se realizează conectarea dintre unitatea Soundbar și subwooferul wireless.

OBSERVATII

• Nu conectați cablul de alimentare al acestui produs sau al televizorului dvs. la o priză electrică până când toate conexiunile dintre componente nu sunt finalizate.
• Înainte de a deplasa sau instala acest produs, asigurați-vă că opriți alimentarea și deconectați cablul de alimentare.
• Dacă unitatea principală este oprită, subwooferul wireless va intra în modul standby, iar LEDUL STANDBY din partea din spate va deveni roșu după ce clipește albastru de câteva ori.
• Dacă utilizati un dispositiv care folosește aceeași frecvență (5,8 GHz) ca și sistemul Soundbar în apropierea sistemului Soundbar, interferența poate provoca întreruperea sunetului.
• Distanța maximă de transmisie a semnalului wireless de la unitatea principală este de aproximativ 10 metri, dar poate varia în funcție de mediul de funcționare. Dacă între unitatea principală și subwooferul wireless se află un perete din beton armat sau un perete metallic, este posibil ca sistemul să nu funcționeze deloc, deoarece semnalul wireless nu poate penetra metalul.

MĂSURI DE PRECAUȚIE

• Antenele de recepție a semnalului wireless sunt integrate în subwooferul wireless. Feriți unitățile de apă și umezeală.
• Pentru randament optim, asigurați-vă că zona din jurul subwooferului wireless și al modulului receiverului wireless (vândut separat) nu prezintă obstacole.

Conectarea kitului wireless spate Samsung la sistemul Soundbar

Experimentați un sunet surround wireless de calitate conectând Kitul wireless de difuzoare spate Samsung (SWA-9100S or SWA-9200S, vândut separat) la sistemul Soundbar.

Pentru informații detaliate despre conexiuni, consultați manualul Kitul wireless de difuzoare spate Samsung.

05 UTILIZAREA UNEI CONEXIUNI CU FIR LA TELEVIZOR

Ascultați sunetele televizorului folosind sistemul Soundbar conectat printr-o rețea configurată cu cabluri sau fără cabluri.

- Când Soundbar-ul este conectat la televizoarele Samsung, acesta poate fi controlat folosind telecomanda televizorului.

• Această funcție este compatibilă cu televizoarele Smart Samsung din 2017 și cele din seriile ulterioare care au funcția Bluetooth atunci când sistemul Soundbar se conectează la televizor folosind un cablu optic.
• Această funcția permite și folosirea meniului televizorului pentru efectuarea reglajelor de sunet și a altor setări diferite, precum și controlul volumului și de anulare a sunetului.

Metoda 1. Realizarea unei conexiuni prin cablu optic

Lista de verificare înainte de conectare

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.
• Când utilizati un cablu optic și terminalele au capacele puse, asigurati-vă că ați scos capacele.

1. Conectați mufa DIGITAL AUDIO IN (OPTICAL) de pe sistemul Soundbar la mufa OPTICAL OUT a televizorului cu un cablu optic digital.
2. Apăsați butonul ➞ (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi selectați modul "D.IN".

Metoda 2. Realizarea unei conexiuni prin cablu HDMI

ATENTIE

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.
• Pentru a conecta cablul HDMI între televizor și Soundbar, asigurați-vă că ați conectat terminalele marcate ARC. În caz contrar, este posibil ca sunetul televizorului să nu fie redat.
• Cablul recomandat este High Speed HDMI Cable with Ethernet.

1. Cu sistemul Soundbar și televizorul pornite, conectați cablul HDMI (nu este furnizat) conform indicațiilor din imagine.

2. "TV ARC" apare pe afișajul unității principale Soundbar și se emite sunetul televizorului prin sistemul Soundbar.

3. În cazul în care sunetul televizorului este dezactivat, apăsați butonul ➞ (Sursă) de pe telecomandă sau din partea superioară a sistemului Soundbar pentru a comuta la modul "D.IN". Monitorul afișează alternativ "D.IN" și "TV ARC", și se emite sunetul televizorului.

4. Dacă pe afișajul unității principale Soundbar nu apare "TV ARC" asigurați-vă că ați conectat cablul HDMI (nu este furnizat) la portul corect.
5. Folositi butoanele de volum de pe telecomanda televizorului pentru a regla volumul.

OBSERVATII

• HDMI este o interfață care permite transmisia digitală a datelor video și audio cu un singur conector.
• Dacă televizorul dispune de un port ARC, conectați cablul HDMI la portul HDMI IN (ARC).
• Vă recomandăm să utilizati un cablu HDMI fără miez, dacă este posibil. Dacă utilizati un cablul HDMI cu miez, utilizati unul cu un diametru mai mic de 14 mm.

- Această funcție nu este disponibilă în cazul în care cablul HDMI nu acceptă ARC.

- Când semnalele de difuzare sunt Dolby Digital și setarea pentru “Format audio ieșire digitală” este PCM pe televizorul dvs., se recomandă să schimbați setarea la Dolby Digital. Când setarea este schimbată, puteți experimenta o calitate mai bună a sunetului. (Cuvintele din meniul televizorului pot fi diferite pentru Dolby Digital și PCM, în funcție de producătorul televizorului.)

06 UTILIZAREA UNEI CONEXIUNI WIRELESS LA TELEVIZOR

Conectarea prin Bluetooth

Atunci când un televizor este conectat la un dispozitiv prin Bluetooth, puteți să vă bucurați de muzică stereo, fără cabluri.

- Nu puteți conecta mai multe televizoare simultan.

1. Apăsați butonul ✝ PAIR de pe telecomandă pentru a activa modul de lucru "BT PAIRING".

(SAU)

a. Apăsați butonul ➞ (Sursă) de pe panoul superior și apoi selectați “BT”. “BT” devine “BT PAIRING” în câteva secunde în mod automat sau devine “BT READY” dacă există o înregistrare de conectare.

b. Atunci când apare "BT READY", apăsați și țineți apăsat butonul (Sursă) de pe panoul superior al sistemului Soundbar timp de mai mult de 5 secunde pentru a afișa "BT PAIRING".

1. Selectați modul Bluetooth de pe televizor. (Pentru mai multe informații, consultați manualul de utilizare al televizorului.)
2. Selectați "[AV] Soundbar B5-Series" din lista afișată pe ecranul televizorului.

Vă este indicat sistemul Soundbar disponibil pentru “Needs pairing” sau “Paired” din lista de dispositive Bluetooth ale televizorului. Pentru a vă conecta la sistemul Soundbar, selectați mesajul și efectuați conexiunea.

- Când televizorul este conectat, [Nume TV] → "BT" apare pe afișajul frontal al unității Soundbar.

1. Acum puteți auzi sunetele televizorului emise prin sistemul Soundbar.

Dacă dispozitivul nu se conectează

• Dacă denumirea sistemului Soundbar conectat anterior (de ex. [AV] Soundbar B5-Series") apare pe listă, acesta trebuie șters.
• Apoi repetați paşii de la 1 la 3.

NOTĂ

- După ce conectați Soundbarul la televizor prima dată, utilizați modul “BT READY” pentru a vă reconecta.

Deconectarea sistemului Soundbar de la televizor

Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă sau comutați la orice mod, în afară de "BT".

• Deconectarea necesită o anumită perioadă de timp deoarece televizorul trebuie să primească un răspuns de la sistemul Soundbar. (Timpul necesar poate fi diferit, în funcție de modelul televizorului folosit.)
• Pentru anularea conexiunii Bluetooth dintre unitatea Soundbar și TV, apăsați butonul Stânga de pe telecomandă timp de 5 secunde, unitatea Soundbar fiind setată pe “BT READY”. (Glisați Pornire→Oprire)

Care este diferența dintre BT READY și BT PAIRING?

• BT READY : în acest mod, puteți căuta televizoare conectate anterior sau puteți conecta un dispozitiv mobil conectat anterior la Soundbar.
• BT PAIRING : în acest mod, puteți conecta un dispozitiv nou la unitatea Soundbar. (Apăsați butonul ✝ PAIR pe telecomandă sau apăsați și țineți apăsat butonul 📄 (Sursă) din partea superioară a sistemului Soundbar timp de mai mult de 5 secunde în timp ce sistemul Soundbar este în modul "BT".)

OBSERVATII

• Dacă atunci când conectați un dispozitiv Bluetooth vi se solicită un cod PIN, introduceti <0000>.
• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanța dintre sistemul Soundbar și dispozitivul Bluetooth depășește 10 m.
• Sistemul Soundbar se opreşte automat după 20 de minute în starea Ready.
• Sistemul Soundbar ar putea să nu caute sau să nu se conecteze corect la dispositive prin Bluetooth în următoarele situații:

– Dacă în vecinătatea sistemului Soundbar este un câmp electric puternic.
– Dacă două sau mai multe dispositive Bluetooth sunt associate simultan cu sistemul Soundbar.
– Dacă dispozitivul Bluetooth este oprit, nu este găsit sau nu funcționează corect.

- Dispositivele electronice pot provoca interferențe radio. Dispositivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispositivele LAN wireless etc.

07 CONECTAREA LA UN DISPOZITIV EXTERN

Conectați-vă la un dispozitiv extern prin intermediul unui cablu sau prin Bluetooth pentru a reda sunetul dispozitivului extern prin intermediul sistemului Soundbar.

Metoda 1. Realizarea unei conexiuni prin cablu optic

1. Conectați DIGITAL AUDIO IN (OPTICAL) de pe unitatea principală la mufa OPTICAL OUT a dispozitivului sursă utilizând un cablu optic.
2. Selectați modul "D.IN" apăsând butonul ➞ (Sursă) de pe panoul superior sau de pe telecomandă.

Metoda 2. Realizarea unei conexiuni prin cablu HDMI

1. Conectați un cablu HDMI (nu este furnizat) de la portul HDMI IN din partea de jos a dispozitivului Soundbar la portul HDMI OUT al dispozitivului digital.
2. Conectați un cablu HDMI (nu este furnizat) de la portul HDMI TO TV (ARC) din partea de jos a dispozitivului Soundbar la portul HDMI IN al televizorului.
3. Apăsați butonul ➞ (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi selectați "HDMI".
4. Modul "HDMI" selectat este afişat pe panoul de afişare al sistemului Soundbar și este redat sunetul.

08 CONECTAREA UNUI DISPOZITIV DE STOCARE USB

Puteti asculta fişierele audio de pe dispozitivele de stocare conectate la sistemul Soundbar.

1. Conectați dispozitivul USB la portul USB din partea de jos a produsului.
2. Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi selectați "USB".
3. "USB" apare pe ecranul de afişaj.
4. Ascultati fisierele audio de pe dispozitivele de stocare conectate la sistemul Soundbar.

- Sistemul Soundbar se închide automat (Auto Power Down) dacă niciun dispozitiv cu port USB nu a fost conectat de mai bine de 20 minute.

Listă de compatibilitate

Extensie Codec Rată de eşantionare Rată de biti
*.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz intre 32 și 320 kbps
	MPEG1 Layer3 32 kHz ~ 48 kHz intre 32 și 320 kbps
	MPEG2 Layer3	16 kHz ~ 24 kHz intre 8 și 160 kbps
	MPEG2.5 Layer3	8 kHz ~ 12 kHz intre 8 și 160 kbps
*.wma	WMA7/8/9	32 kHz ~ 48 kHz intre 32 și 320 kbps
*.ogg	Vorbis	32 kHz ~ 48 kHz intre 45 și 500 kbps
*.aac *.m4a	AAC-LC (MPEG2/MPEG4 doar audio)	32 kHz ~ 48 kHz intre 32 și 320 kbps
*.wav	LPCM	32 kHz ~ 192 kHz intre 1024 și 9216 kbps
*.flac	FLAC	32 kHz ~ 192 kHz intre 162 și 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz intre 1024 și 9216 kbps

• Dacă există prea multe foldere (aproximativ 200) și fișiere (aproximativ 2.000) stocate pe dispozitivul USB, accesarea și redarea fișierelor prin dispozitivul Soundbar poate dura mai mult.
• Sistemul Soundbar acceptă doar dispositive USB cu sisteme de fișiere FAT16 (\~2GB), FAT32 (\~2TB) sau NTFS (\~2TB).

09 CONECTAREA UNUI DISPOZITIV MOBIL

Conectarea Prin Bluetooth

Când un dispozitiv mobil este conectat prin Bluetooth, puteți asculta muzică stereo, fără cabluri.

- Conexiunea este limitată la un televizor sau la două dispositive Bluetooth în același timp.

Conectarea inițială

1. Apăsați butonul ✝ PAIR de pe telecomandă pentru a activa modul de lucru "BT PAIRING".

(SAU)

a. Apăsați butonul (Sursă) de pe panoul superior și apoi selectați "BT". "BT" devine "BT PAIRING" în câteva secunde în mod automat sau devine "BT READY" dacă există o înregistrare de conectare.

b. Atunci când apare "BT READY", apăsați și țineți apăsat butonul ➞ (Sursă) de pe panoul superior al sistemului Soundbar timp de mai mult de 5 secunde pentru a afișa "BT PAIRING".

1. Selectați din lista "[AV] Samsung Soundbar B5-Series".

- Când sistemul Soundbar este conectat la un dispozitiv prin Bluetooth, pe afișajul frontal va apărea [Numele dispozitivului Bluetooth] → "BT".

1. Puteti asculta muzica pe dispozitivul Bluetooth conectat prin sistemul Soundbar.

Dacă dispozitivul nu se conectează

- Dacă denumirea sistemului Soundbar conectat anterior (de ex. "[AV] Samsung Soundbar B5-Series") apare pe listă, acesta trebuie sters.

- Apoi repetați paşii de la 1 la 2.

NOTĂ

- După ce conectați bara de sunet la dispozitiv mobil prima dată, utilizați modul "BT READY" pentru a vă reconecta.

Care este diferența dintre BT READY și BT PAIRING?

• BT READY : În acest mod, puteți căuta televizoare conectate anterior sau puteți conecta un dispozitiv mobil conectat anterior la Soundbar.
• BT PAIRING : în acest mod, puteți conecta un dispozitiv nou la Soundbar. (Apăsați butonul ✝ PAIR pe telecomandă sau apăsați și țineți apăsat butonul ➞ (Sursă) din partea superioară a sistemului Soundbar timp de mai mult de 5 secunde în timp ce sistemul Soundbar este în modul “BT”.)

OBSERVATII

• Dacă atunci când conectați un dispozitiv Bluetooth vi se solicită un cod PIN, introduceți <0000>.
• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanța dintre sistemul Soundbar și dispozitivul Bluetooth depășește 10 m.
• Sistemul Soundbar se opreşte automat după 20 de minute în starea Ready.

- Sistemul Soundbar ar putea să nu caute sau să nu se conecteze corect la dispositive prin Bluetooth în următoarele situații:

– Dacă în vecinătatea sistemului Soundbar este un câmp electric puternic.

- Dacă sunt împerecheate simultan mai multe dispositive Bluetooth cu sistemul Soundbar.

– Dacă dispozitivul Bluetooth este oprit, nu este găsit sau nu funcționează corect.

- Dispositivele electronice pot provoca interferențe radio. Dispositivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispositivele LAN wireless etc.

- Sistemul Soundbar acceptă date SBC (44,1kHz, 48kHz).

- Conectați numai la dispositive Bluetooth care acceptă funcția A2DP (AV).

- Nu puteți conecta sistemul Soundbar la un dispozitiv Bluetooth care acceptă numai funcția HF (Hands-free).

- După ce ați împerecheat sistemul Soundbar cu un dispozitiv Bluetooth, dacă selectați "[AV] Samsung Soundbar B5-Series" dintre dispozitivele scanate de sistem, sistemul Soundbar va trece în modul "BT".

- Disponibil numai dacă sistemul Soundbar apare în lista de dispositive împerecheate prin Bluetooth. (Dispositivul Bluetooth și sistemul Soundbar trebuie să fi fost împerecheate anterior.)

- Sistemul Soundbar va apărea între dispozitivele căutate pe dispozitivul Bluetooth numai când pe afișajul acestuia este afişat "BT READY".

Funcția Bluetooth Power pornită (SOUND MODE)

Dacă un dispozitiv Bluetooth asociat anterior încearcă să se asocieze cu sistemul Soundbar când funcția Bluetooth Power pornită este activată și sistemul Soundbar este pornit, sistemul Soundbar pornește automat.

1. Tineți apăsat butonul SOUND MODE mai mult de 5 secunde pe telecomandă când sistemul Soundbar este pornit.

2. "ON-BLUETOOTH POWER" apare pe afişajul sistemului Soundbar.

Deconectarea dispozitivului Bluetooth de la un sistem Soundbar

Puteți deconecta dispozitivul Bluetooth de la sistemul Soundbar. Pentru instrucțiuni, consultați manualul de utilizare al dispozitivului Bluetooth.

• Sistemul Soundbar va fi deconectat.
• Când sistemul Soundbar este deconectat de la dispozitivul Bluetooth, sistemul Soundbar va afișa "BT DISCONNECTED" pe afișajul frontal.

Deconectarea unității Soundbar de la dispozitivul Bluetooth

Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi schimbați pe orice mod, cu excepția “BT”.

• Dispozitivul Bluetooth conectat va aștepta o anumită perioadă de timp pentru un răspuns de la sistemul Soundbar înainte de a întrerupe conexiunea. (Durata de deconectare poate varia, în funcție de dispozitivul Bluetooth)
• Când sistemul Soundbar este deconectat de la dispozitivul Bluetooth, sistemul Soundbar va afișa "BT DISCONNECTED" pe afișajul frontal.

OBSERVATII

• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanța dintre sistemul Soundbar și dispozitivul Bluetooth depășește 10 m.
• Soundbar se oprește automat după 20 de minute în starea Ready.

Informații suplimentare despre conexiunea Bluetooth

Bluetooth este o tehnologie care permite interconectarea rapidă a dispozitivelor compatibile Bluetooth printr-o conexiune fără fir, cu rază scurtă de actiune.

- Un dispositiv Bluetooth poate cauza zgomote sau defectiuni de functionare când:

• O parte a corpului se află în contact cu sistemul de transmisie/recepție al dispozitivului Bluetooth sau al sistemului Soundbar.
• Este supus la variații electrice din cauza diverselor obstacole – pereti, colțuri sau elemente de partitionare a birourilor.

• Este supus la interferențe electrice din partea unor dispositive care funcționează pe aceeași frecvență – inclusiv echipamente medicale, cuptoare cu microunde și routere wireless LAN.

• Împerecheați sistemul Soundbar cu dispozitivul Bluetooth de la o distanță mică.

• Cu cât distanța dintre aparatul Soundbar și dispozitivul Bluetooth este mai mare, cu atât calitatea sunetului devine mai slabă. Dacă distanța este mai mare decât raza de operare Bluetooth, conexiunea se va întrerupe.
• În zonele cu calitate scăzută a recepției, conexiunea Bluetooth ar putea să nu funcționeze corect.
• Conexiunea Bluetooth funcționează numai câna aparatul este în apropiere unității centrale. Conexiunea va fi întreruptă automat, dacă distanța dintre dispositive este mai mare decât raza de recepție. Chiar și în interiorul acestei raze de recepție, calitatea sunetului poate fi deteriorată de diverse obstacole – cum ar fi ușile sau pereții.
• Acest dispozitiv wireless poate cauza o interferență electrică în timpul funcționării.

Conexiunea Bluetooth multiplă

Sistemul Soundbar poate fi conectat la 2 dispositive Bluetooth în același timp.

1. Conectați sistemul Soundbar la maxim două dispositive Bluetooth. (Consultați pagina 27)
2. Redați muzică de pe unul dintre dispozitivele Bluetooth conectate în timp ce sunt conectate ambele dispozitive.
3. Dacă se redă muzică de pe dispozitivul Bluetooth "B" în timp ce se redă de pe dispozitivul "A", muzica începe să fie redată pe dispozitivul "B", iar redarea de pe dispozitivul "A" este oprită/întreruptă automat.
4. În versiunile anterioare AVRCP V1.4, timpul de comutare a dispozitivului care redă muzică poate fi decalat.

Asociere multiplă prin Bluetooth

Asocierea mai multor dispositive la sistemul Soundbar

1. Porniti sistemul Soundbar.
2. Doar când sunteti în modul "BT", mențineți apăsat butonul (Sursă) din partea de sus a dispozitivului Soundbar timp de peste 5 secunde pentru ca dispozitivul Soundbar să treacă în modul "BT PAIRING", apoi, din partea laterală a dispozitivului Bluetooth, activați funcția Bluetooth și selectați Soundbar din lista de dispositive disponibile, iar dispozitivul Soundbar va fi conectat automat la dispozitivul Bluetooth.
3. Un al doilea dispozitiv Bluetooth poate fi asociat și conectat la sistemul Soundbar utilizând aceeași metodă.
   Dacă încercați să conectați un al 3-lea dispozitiv, un dispozitiv conectat care nu redă audio va pierde conexiunea Bluetooth, dar tot va fi asociat cu sistemul Soundbar.
4. Utilizând aceeași metodă, puteți asocia până la 8 dispositive Bluetooth, însă doar ultimele 2 vor rămâne conectate la sistemul Soundbar în același timp.

OBSERVATII

• Doar 1 televizor Samsung sau 2 dispositive Bluetooth pot fi conectate la sistemul Soundbar în același timp.
• Sistemul Soundbar va fi deconectat de la dispositivele Bluetooth, atunci când primește o solicitare de conectare de la un televizor Samsung.
• În mod implicit, dispozitivul Soundbar este în modul "ON-BT MULTI CONNECTION", dar pentru restabilirea la modul fără conexiune multiplă din alt mod, tineți apăsat pe butonul ✝ PAIR de pe telecomandă timp de peste 5 secunde în modul Stare de veghe, până când pe afișaj apare "OFF-BT MULTI CONNECTION".

10 INSTALAREA SUPORTULUI DE PERETE

Precauții la instalare

• Instalați numai pe un perete vertical.
• Evitați temperatura sau umiditatea ridicate la locația de instalare.
• Verificați duritatea peretelui și dacă acesta este suficient de dur pentru a susține greutatea sistemului. În caz contrar, ranforsați-l sau montați sistemul pe un alt perete.

- Achiziționați și utilizați șuruburi și dibluri adecvate pentru peretele pe care montați sistemul (rigips, metal, lemn, etc.). Dacă este posibil, fixați șuruburile de montat în grinzi.

- Achiziționați şuruburile de fixare pe perete în funcție de tipul și grosimea peretelui pe care montați sistemul Soundbar.

- Diametru: M5

– Lungime: 35 mm sau mai mult recomandat.

• Conectați cablurile între unitate și dispozitivele externe înainte de a fixa unitatea Soundbar pe perete.
• Asigurați-vă că unitatea este oprită și deconectată de la sursa de alimentare înainte de montare. În caz contrar, există risc de electrocutare.

Componente pentru montarea pe perete

Ghidaj de montare pe perete

Şurub suport Şurub

Suport de fixare pe perete

1. Plasați Ghidaj de montare pe perete pe suprafața peretelui.

2. Ghidaj de montare pe perete trebuie să fie în poziție orizontală perfectă.

3. Dacă montați televizorul pe perete, instalați unitatea Soundbar la cel puțin 5 cm sub televizor.

1. Aliniați Linia centrală a Ghidajul de montare pe perete cu centrul televizorului (dacă montați unitatea Soundbar sub televizor), apoi fixați Ghidaj de montare pe perete pe perete utilizând bandă adezivă.

- Dacă nu montați sub un televizor, plasați Linie centrală în centrul zonei de instalare.

1. Folosiți un creion pentru a marca pozițiile găurilor și înlăturați Ghidaj de montare pe perete.

1. Utilizând un burghiu de dimensiune corespunzătoare, realizați o gaură în perete în dreptul fiecărui marcaj.

- Dacă marcajele nu corespund cu pozițiile bolțurilor, asigurați-vă că introduceți ancorele corespunzătoare în găuri înainte de a introduce șuruburile de susținere. Dacă utilizați ancore, asigurați-vă că găurile pe care le realizați sunt suficient de mari pentru ancorele utilizate.

1. Împingeți un şurub (nu este furnizat) prin fiecare Şurub suport, apoi înşurubați bine fiecare şurub în câte o gaură pentru şurubul de susținere.

1. Instalați cele 2 Suport de fixare pe perete în orientarea corectă în partea de jos a sistemului Soundbar, folosind 2 Šuruburi.

- Când asamblati, asigurați-vă că piesele de susținere ale Suporturilor pentru perete se află în spatele părții din spate a sistemului Soundbar.

1. Instalați sistemul Soundbar cu Suporturilor pentru perete suspendând Suporturilor pentru perete de Șuruburi de suport pe perete.

1. Glisați sistemul Soundbar în jos așa cum se arată mai jos pentru ca Suport de fixare pe perete să se sprijine bine pe Șurub suport.

- Introduceți Șurub suport în partea mai lată (inferioară) a Suport de fixare pe perete, și apoi glisați Suport de fixare pe perete în jos pentru ca Suport de fixare pe perete să se sprijine bine pe Șurub suport.

11 ACTUALIZARE SOFTWARE

Samsung ar putea oferi în viitor actualizări pentru firmware-ul sistemului Soundbar.

Dacă este disponibilă o actualizare, puteți actualiza firmware-ul prin conectarea unui dispositiv USB cu versiunea de actualizare firmware la portul USB al sistemului Soundbar. Pentru informații suplimentare despre descărcarea fișierelor de actualizare, vizitați site-ul web Samsung la adresa (www.samsung.com→Support).

Apoi, selectați tipul de produs sau introduceți numărul de model al sistemului Soundbar, selectați opțiunea Software și aplicații, iar apoi Descărcări. Retineți că numele opțiunilor pot varia.

Verificarea versiunii firmware

1. Opriti sistemul Soundbar.
2. Apăsați și țineți apăsat butonul (controlul sunetului) de pe telecomandă timp de 5 secunde.
3. Fiecare versiune apare în următoarea ordine pe afisajul sistemului Soundbar.

(Versiune software → HDMI → Tx → Rx)

• Tx : Modulul Tx wireless din Soundbar.
- Rx : Modulul Rx wireless din Subwoofer.

• AFIŞAJUL VERSIUNII R2

- R2--- spate neconectat

- R2xxx spate conectat

Procedura de actualizare

Important: Functia de actualizare șterge toate setările utilizatorului. Vă recomandăm să vă notați setările pentru a le putea reseta cu ușurință după actualizare. Rețineți că actualizarea firmware-ului resetează și conexiunea subwoofer-ului.

1. Conectați o unitate USB la portul USB al calculatorului dumneavoastră.
   Important: Asigurați-vă că nu există fișiere cu muzică pe unitatea USB. Acest lucru poate cauza eşuarea actualizării de firmware.
2. Accesați (samsung.com) → Selectați Introducere număr model și introduceți numărul modelului dispozitivului Soundbar. Selectați Manualele și descărcări și descărcați cel mai recent fișier software.
3. Salvați software-ul descărcat pe o memorie USB și selectați "Extrage aici" pentru a dezarhiva folderul.
4. Opriti sistemul Soundbar și conectați stick-ul USB, care conține actualizarea de software, la portul USB.
5. Porniți dispozitivul Soundbar și comutați sursa la modulul "USB". În decurs de 3 minute, se afișează "UPDATE" și începe actualizarea. La finalul actualizării, dispozitivul Soundbar se oprește, apoi pornește automat.
6. Mențineți apăsat butonul – + (Volum) de pe panoul superior timp de 5 secunde. Pe afișaj va apărea "INIT", iar dispozitivul Soundbar se va opri. Actualizarea este finalizată.
7. Acest produs are o funcție DUAL BOOT. Dacă firmware-ul nu se actualizează, puteți actualiza firmware-ul din nou.
8. Restaurați setările pe Soundbar.

Dacă nu se afișează UPDATE

1. Opriti sistemul Soundbar, deconectați și reconectați dispozitivul de stocare USB care conține fișierele de actualizare la portul USB al sistemului Soundbar.

2. Deconectați cablul de alimentare al sistemului Soundbar, reconectați-l, apoi porniți sistemul Soundbar.

OBSERVATII

• Este posibil ca actualizarea firmware-ului să nu funcționeze corect dacă fișierele audio acceptate de sistemul Soundbar sunt stocate pe dispozitivul de stocare USB.
• Nu conectați alimentarea sau scoateți dispozitivul USB în timp ce se aplică actualizările. Unitatea principală se oprește automat după încheierea actualizării firmware-ului.
• După finalizarea actualizării, este inițializată procedura Soundbar de configurare la nivel utilizator pentru a vă putea reseta setările. Vă recomandăm să notați setările pentru a le putea reseta ușor după actualizare.
  Rețineți că actualizarea firmware-ului resetează și conexiunea subwoofer-ului. În cazul în care conexiunea la subwoofer nu este restabilită automat după actualizare, consultați pagina 16.
  Dacă actualizarea software-ului eșuează, verificați dacă memoria USB este defectă.
• Utilizatorii de sisteme Mac OS trebuie să utilizeze MS-DOS (FAT) ca format USB.
• Este posibil ca actualizarea prin USB să nu fie disponibilă, în funcție de producătorul dispozitivului de stocare.

12 DEPANARE

Înainte de a solicita service, verificați următoarele.

Dispozitivul Soundbar nu pornește.

→Verificați dacă cablul de alimentare al sistemului Soundbar este corect introdus în priză.

Dispozitivul Soundbar nu funcționează corect.

→După ce scoateți cablul de alimentare, introduceti-l din nou.
→Opriti și reporniti dispozitivul extern și încercați din nou.
→Dacă nu primește semnal, sistemul Soundbar se oprește automat după o anumită perioadă de timp. Porniți alimentarea. (Consultați pagina 7.)

Dacă telecomanda nu funcționează.

→îndreptați telecomanda direct către dispozitivul Soundbar.
→Înlocuiti bateriile cu unele noi.

Dispozitivul Soundbar nu redă niciun sunet.

→Volumul de pe Soundbar este prea mic sau dezactivat. Reglați volumul.
→Când este conectat un dispozitiv extern (STB, dispozitiv Bluetooth, dispozitiv mobil etc.), reglați volumul dispozitivului extern.
→Pentru redarea sunetului televizorului, selectați sistemul Soundbar. (Televizor Samsung: Start ( → Meniu → Setări ( )
→ Toate setările (💡 → Sunet → leşire sunet → Selectare Soundbar)
→Conectarea cablului la sistemul Soundbar poate fi imperfectă. Scoateți cablul și conectați din nou.
→Scoateți cablul de alimentare în întregime, reconectați-l și porniți alimentarea.
→ Initiializați produsul și reîncercați. (Consultați pagina 34.)

Subwooferul nu redă niciun sunet.

→Verificați dacă indicatorul LED din spatele subwooferului este albastru. Reconectați sistemul Soundbar și subwooferul dacă indicatorul se aprinde intermitent în albastru sau a devenit roșu. (Consultați pagina 17.)
→Vă puteți confrunta cu o problemă dacă există un obstacol între sistemul Soundbar și subwoofer. Mai multe dispositive într-o zonă ferită de obstacole.
→Alte dispositive care transmit semnale de frecvență radio în apropiere pot întrerupe conexiunea. Tineți boxa departe de astfel de dispositive.
→Scoateți și reconectați stecărul.

Volumul subwooferului este prea mic.

→Volumul original al conținutului pe care îl redați este prea scăzut. Încercați să ajustați nivelul subwooferului. (Consultați pagina 12.)
→Apropiati-vă mai mult de boxa subwooferului.

În cazul în care televizorul nu este conectat prin HDMI TO TV (ARC).

→Verificați dacă cablul HDMI este conectat corect la terminalul ARC. (Consultați pagina 19.)
→Probabil conexiunea nu este posibilă din cauza dispozitivului extern conectat (set-top box, consolă de jocuri etc.). Conectați direct sistemul Soundbar.
→Este posibil ca HDMI-CEC să nu fie activat pe televizor. Porniți CEC pe meniul televizorului.
(Televizor Samsung: Start ( → Meniu → Setări ( → Toate setările ( )
Conexiune → Manager dispositive externe → Anynet+ (HDMI-CEC) ACTIVAT

Nu se aude niciun sunet la conectarea la TV în modul HDMI TO TV (ARC).

→Dispozitivul dvs. nu poate reda semnalul de intrare. Schimbați ieșirea audio a televizorului în PCM sau Dolby Digital.
(Pentru un televizor Samsung: Start (☐)→
Meniu → Setări ( Ⓞ→ Toate setările ( )
→ Sunet → Setări expert → Format ieşire audio digitală)

Dispozitivul Soundbar nu se conectează prin Bluetooth.

→Când conectați un dispozitiv nou, comutați la “BT PAIRING” pentru conexiune. (Apăsați butonul ✝PAIR de pe telecomandă sau apăsați butonul 📄 (Sursă) de pe unitate timp de cel puțin 5 secunde.)

→Dacă sistemul Soundbar este conectat la un alt dispozitiv, mai întâi deconectați respectivul dispozitiv pentru a comuta pe un alt dispozitiv.

→Reconectați-l după ce eliminați lista de difuzoare Bluetooth de pe dispozitivul de conectat. (Televizor Samsung: Start ( → Meniu → Setări ( → Toate setările ( )

→ Sunet → leşire sunet → Listă de difuzoare Bluetooth)

→Conexiunea automată la televizor poate fi dezactivată. Atunci când sistemul Soundbar se află în modul "BT READY", apăsați și țineți apăsat butonul Stânga button de pe telecomanda sistemului Soundbar timp de 5 secunde pentru a selecta ON-TV CONNECT. Dacă observați OFF-TV CONNECT, apăsați și țineți apăsat butonul Stânga din nou timp de 5 secunde pentru a schimba selecția.

→Scoateți și reconectați stecărul, apoi reîncercați.

→ Initializați produsul și reîncercați. (Consultați pagina 34.)

Sunetul se întrerupe atunci când dispozitivul este conectat prin Bluetooth.

→Dacă dispozitivul conectat prin Bluetooth este mutat prea departe de dispozitivul Soundbar, sunetul se poate întrerupe. Mutați dispozitivul mai aproape de Soundbar.
→Dacă o parte a corpului dvs. intră în contact cu un emițător-receptor Bluetooth sau dacă produsul este instalat pe mobilier metallic, sunetul se poate întrerupe. Verificați mediul de montare și condițiile de utilizare.

Conexiunea multiplă Bluetooth nu funcționează.

→Când televizorul este conectat la dispozitivul Soundbar, conexiunea multiplă Bluetooth poate să nu funcționeze. Deconectați dispozitivul Soundbar de la televizor și încercați din nou.

→Verificați dacă setarea Conexiune multiplă Bluetooth este activată. (Consultați secțiunea “Dispozitivul Soundbar nu se conectează prin Bluetooth.”).

→Deconectați dispozitivul care redă sunet în prezent, asociați-l cu dispozitivul pe care doriți să-l conectați și conectați din nou dispozitivul anterior.

→Dacă sunetul nu se aude nici după conectarea corectă, consultați secțiunea "Sunetul se întrerupe atunci când dispozitivul este conectat prin Bluetooth.".

Dispozitivul Soundbar nu pornește automat deodată cu televizorul.

→Când opriți sistemul Soundbar în timp ce vă uitați la televizor, sincronizarea energiei cu televizorul este dezactivată. Mai întâi, opriți televizorul.

13 LICENTĂ

Dolby

AUDIO

Pentru a adresa întrebări și solicitări privind sursele deschise, contactați echipa Samsung Open Source (http://opensource.samsung.com).

• Figurile și ilustrațiile din acest manual pentru utilizator au rol consultativ și pot diferi de aspectul efectiv al aparatului.
• Se poate percepe o taxă administrativă în următoarele situații:

(a) un inginer este chemat la solicitarea dvs. și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare).

(b) duceți unitatea la un centru de reparații și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare).

- Cuantumul acestei taxe administrative vă va fi comunicat înainte de efectuarea oricărei vizite la domiciliu sau la locul de muncă.

16 SPECIFICATII ŞI SUGESTII

Specificatii

Nume model HW-B530
USB 5V/0,5A
Greutate 2,1 kg
Dimensiuni (L x Î x A) 860,0 x 59,4 x 75,0 mm
Interval temperatură de funcționare +5°C la +35°C
Interval umiditate de funcționare 10 % la 75 %
AMPLIFICATORPutere de ieșire nominală	160W(40Wx4)
Format de fișiere acceptate(Sunetul DTS 2.0 și DTS Virtual:X este redat în format DTS.)	LPCM 2ch, Dolby AudioTM (compatibil Dolby® Digital), DTS, DTS Virtual:X
PUTEREA DE ALIMENTARE A DISPOZITIVULUI WIRELESSPuterea maximă a transmitătorului BTPuterea maximă a transmitătorului SRD	100 mW la 2,4 GHz – 2,4835 GHz25 mW la 5,725 GHz – 5,825 GHz

Nume subwoofer PS-WB55D
Greutate 4,4 kg
Dimensiuni (L x Î x A) 184,0 x 346,0 x 295,0 mm
AMPLIFICATORPutere de ieşire nominală	200W
PUTEREA DE ALIMENTARE A DISPOZITIVULUI WIRELESSPuterea maximă a transmitătorului SRD	25 mW la 5,725 GHz – 5,825 GHz

Consum total de energie electrică în standby (W)	2,0W
BluetoothMetodă de activare a portului	Țineți apăsat butonul SOUND MODE timp de cel puțin 5 secunde pentru a dezactiva funcția de Bluetooth Power.

OBSERVATII

• Samsung Electronics Co., Ltd își rezervă dreptul de a modifica specificațiile fără înștiințare.
• Greutatea și dimensiunile sunt aproximative.

Prin prezenta, Samsung declară că acest echipament radio respectă Directiva 2014/53/UE și cerințele legale relevante din Regatul Unit.

Textul complet al declarației de conformitate este disponibil la următoarea adresă de internet:

http://www.samsung.com. Accesați sectiunea Asistență și introduceti numele modelului.

Acest echipament poate să fie utilizat în toate țările din Uniunea Europeană și din Regatul Unit.

[Dispoziții privind eliminarea corectă a bateriilor acestui produs]

(Aplicabil în țări cu sisteme de colectare separate)

Acest marcaj de pe baterie, de pe manualul de utilizare sau de pe ambalaj indică faptul că bateriile acestui produs nu trebuie eliminate împreună cu alte deșeuri menajere la sfârșitul ciclului lor de viață. Dacă sunt marcate, simbolurile chimice Hg, Cd sau Pb indică faptul că bateria conține mercur, cadmiu sau plumb peste nivelurile de referință prevăzute în Directiva CE 2006/66.

În cazul în care bateriile nu sunt eliminate corespunzător, aceste substanțe pot fi dăunătoare pentru sănătatea omului sau pentru mediu.

În vederea protejării resurselor naturale și a promovării refolosirii materialelor, vă rugăm să separați bateriile de celelalte tipuri de deșeuri și să le reciclați prin intermediul sistemului gratuit de returnare a bateriilor la nivel local.

Cum se elimină corect acest produs

(Deşeuri de echipamente electrice și electronice)

(Aplicabil în țări cu sisteme de colectare separate)

Acest simbol de pe produs, accesorii și documentație indică faptul că produsul și accesoriiile sale electronice (încărcător, căști, cablu USB) nu trebuie eliminate împreună cu alte deșeuri menajere la finalul duratei lor de utilizare. Dat fiind că eliminarea necontrolată a deșeurilor poate dăuna mediului înconjurător sau sănătății umane, vă rugăm să separați aceste articole de alte tipuri de deșeuri și să le reciclați în mod responsabil, promovând astfel reutilizarea durabilă a resurselor materiale.

Utilizatorii casnici trebuie să-l contacteze pe distribuitorul care le-a vândut produsul sau să se intereseze la autoritățile locale unde și cum pot să ducă aceste articole pentru a fi reciclate în mod ecologic.

Utilizatorii comerciali trebuie să-și contacteze furnizorul și să consulte termenii și condițiile din contractul de achiziție. Acest produs și accesoriiile sale electronice nu trebuie eliminate împreună cu alte deșeuri comerciale.

Pentru informații despre angajamentele Samsung privind mediul și despre obligațiile de reglementare specifice produsului, de ex. REACH, WEEE, Baterii, accesati: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

REGULAMENTUL (UE) 2019/1782 AL COMISIEI

Cerințe în materie de proiectare ecologică aplicabile surselor de alimentare externe :

www.samsung.com/global/ecodesign_component
