Produkta veids	Skaņas josla
Zīmols	Samsung
Modelis	HW-B540
Izmēri (P x A x D)	860,0 x 59,4 x 75,0 mm
Skaņas joslas svars	2,1 kg
Basu skaļruņa svars	4,4 kg
Barošana	Maiņstrāva (tīkla adapteris 24V līdzstrāva)
Nominālā izejas jauda (skaņas josla)	160 W (40 W x 4)
Nominālā izejas jauda (basu skaļrunis)	200 W
Bezvadu savienojamība	Bluetooth 5.0 (A2DP, AVRCP), Wi-Fi nav norādīts
Audio ieejas	1x optiskā (DIGITAL AUDIO IN), 1x HDMI IN, 1x HDMI TO TV (ARC), 1x USB (5V 0,5A)
Atbalstītie audio formāti	LPCM 2ch, Dolby Digital, DTS, DTS Virtual:X
Skaņas režīmi	SURROUND SOUND, GAME, ADAPTIVE, DTS VIRTUAL:X, STANDARD
Īpašās funkcijas	Bluetooth Power On, Multi-Bluetooth (2 ierīces), Auto Power Down, NAKTS, VOICE ENHANCE, Audio Sync regulējams
Sienas montāža	Sienas stiprinājums komplektā, skrūves nav komplektā (M5, garums ≥ 35 mm)
Tālvadības pults baterijas	2 AAA baterijas (nav komplektā)
Darba temperatūra	+5 °C līdz +35 °C
Darba mitrums	10 % ~ 75 %
Enerģijas patēriņš gaidīšanas režīmā	2,0 W
Apkope un tīrīšana	Atvienot pirms tīrīšanas, izmantojiet sausu drānu, nepakļaujiet ūdens iedarbībai
Drošība	Neatvērt, elektriskās strāvas trieciena risks; pievienojiet kontaktligzdai ar zemējumu; nepakļaujiet lietus vai mitruma iedarbībai
Rezerves daļas un remonta iespējas	Nav lietotāja remontējamu detaļu; sazinieties ar kvalificētu servisa centru. Bezvadu aizmugurējo skaļruņu komplekts pēc izvēles (SWA-9100S vai SWA-9200S)

Bieži uzdotie jautājumi - HW-B540 SAMSUNG

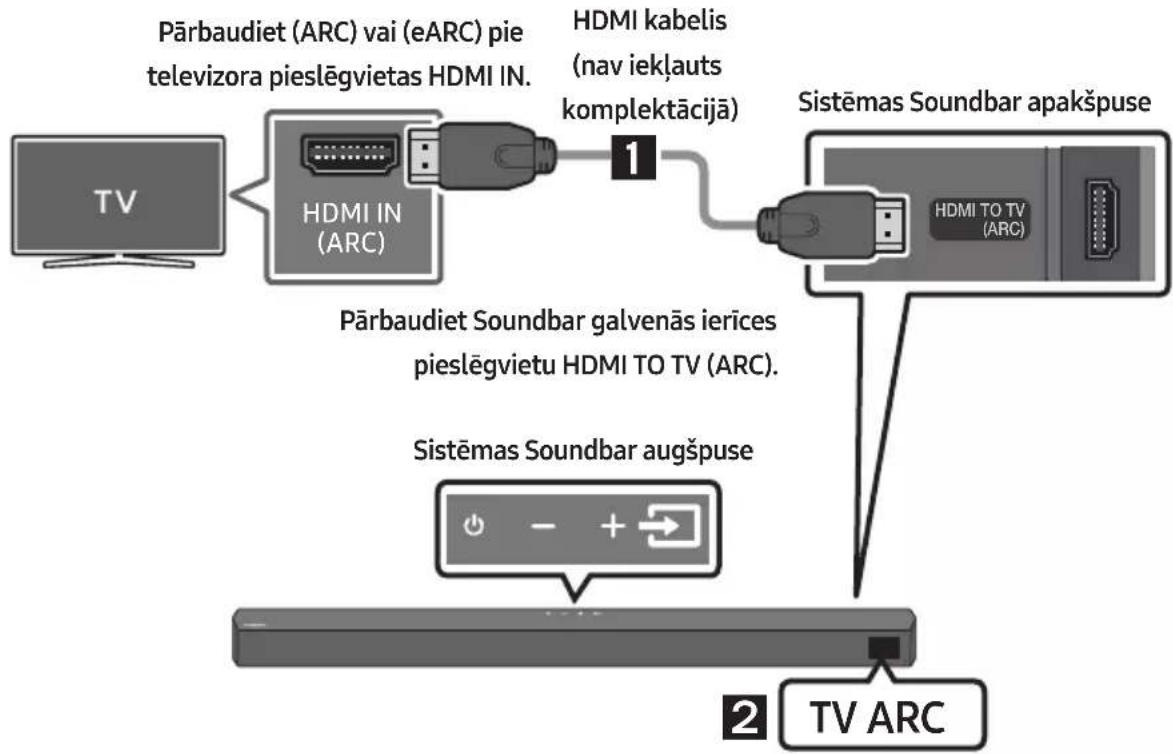

Kā savienot skaņas joslu ar televizoru, izmantojot HDMI ARC?

Izmantojiet HDMI kabeli (nav komplektā), lai savienotu skaņas joslas portu HDMI TO TV (ARC) ar televizora HDMI IN (ARC) portu. Ieslēdziet abas ierīces. Displejā jāparādās TV ARC. Ja tā nav, nospiediet pogu Avots, lai pārslēgtos uz D.IN režīmu.

Kā savienot skaņas joslu ar mobilo ierīci, izmantojot Bluetooth?

Nospiediet tālvadības pults pogu PAIR, lai pārslēgtos uz BT PAIRING režīmu. Mobilajā ierīcē aktivizējiet Bluetooth un sarakstā atlasiet [AV] Samsung Soundbar B5-Series. Pēc savienojuma izveides displejā parādās ierīces nosaukums, pēc tam BT.

Basu skaļrunis nedarbojas, ko darīt?

Pārbaudiet, vai basu skaļruņa aizmugurē esošā gaisma ir nepārtraukti zila. Ja tā mirgo, veiciet manuālu savienošanu: turiet nospiestu basu skaļruņa aizmugurējo pogu ID SET 5 sekundes (zilā gaisma mirgo), pēc tam turiet nospiestu tālvadības pults pogu Augšup 5 sekundes. Basu skaļrunis savienojas automātiski.

Kā regulēt basu skaļruņa (basu) skaļumu?

Izmantojiet tālvadības pults pogas WOOFER (+ vai -), lai pielāgotu līmeni no -12 līdz +6. Nospiediet centrā, lai atgrieztos uz 0 (noklusējums).

Kāpēc Bluetooth atskaņošanas laikā skaņa pārtrūkst?

Attālums starp skaņas joslu un Bluetooth ierīci nedrīkst pārsniegt 10 metrus. Novietojiet tālāk no traucējumu avotiem (mikroviļņu krāsnis, maršrutētāji). Ja problēma saglabājas, pietuviniet ierīces vai atkārtoti izveidojiet Bluetooth savienojumu.

Kā atjaunināt skaņas joslas programmatūru?

Lejupielādējiet jaunāko atjauninājumu Samsung vietnē (www.samsung.com). Kopējiet izsaiņoto failu USB atmiņas kartē (FAT32). Pievienojiet USB atmiņas karti skaņas joslas USB portam, ieslēdziet to un izvēlieties USB režīmu. Displejā parādīsies UPDATE. Sagaidiet atjaunināšanas beigas (ierīce izslēdzas un pēc tam atkal ieslēdzas).

Vai es varu vienlaikus savienot divas Bluetooth ierīces?

Jā, skaņas josla atbalsta Bluetooth daudzsavienojumu (līdz 2 ierīcēm). BT režīmā, gaidīšanas režīmā, turiet nospiestu tālvadības pults pogu PAIR, lai aktivizētu vai deaktivizētu šo funkciju. Iepriekš savienotās ierīces tiek atcerētas.

Kā sinhronizēt audio un video, ja ir jūtama aizkave?

Nospiediet tālvadības pults pogu Skaņas komanda, izvēlieties AUDIO SYNC, pēc tam noregulējiet aizkavi no 0 līdz 300 ms ar pogām Augšup/Lejup. Šī funkcija nav pieejama USB vai BT režīmā.

Ko darīt, ja tālvadības pults nedarbojas?

Pavērsiet tālvadības pulti tieši pret skaņas joslu. Nomainiet baterijas ar jaunām AAA tipa baterijām. Ja problēma saglabājas, pārbaudiet, vai baterijas ir ievietotas pareizā polaritātē.

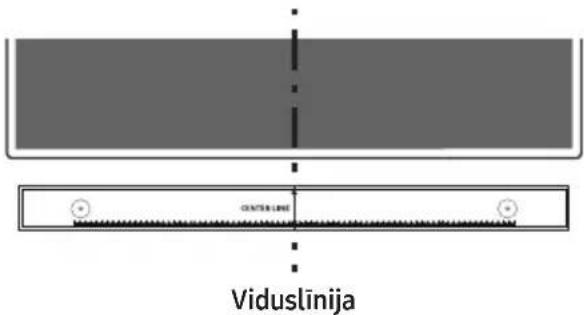

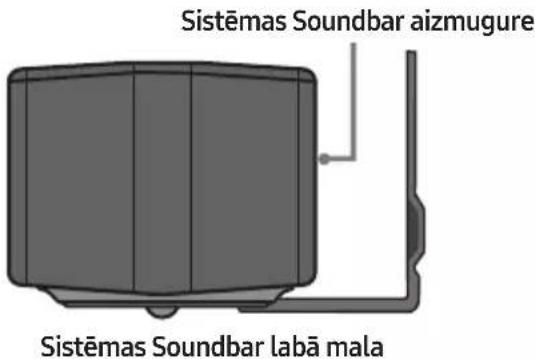

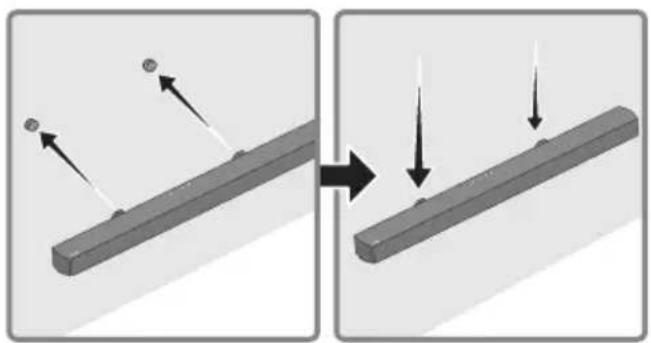

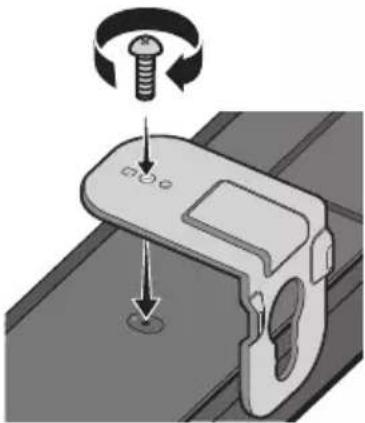

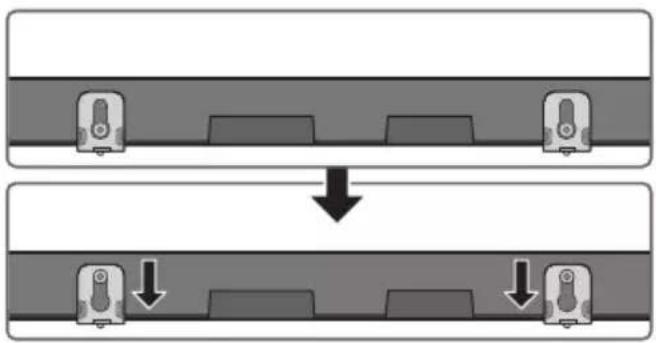

Kā uzstādīt skaņas joslu uz sienas?

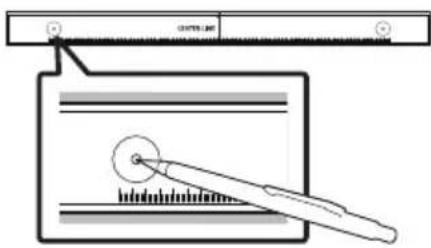

Izmantojiet komplektācijā iekļauto sienas montāžas veidni, lai atzīmētu skrūvju vietas. Izurbiet caurumus, ja nepieciešams, ievietojiet dībeļus, pēc tam ieskrūvējiet piemērotas skrūves (M5, garums ≥ 35 mm). Piestipriniet sienas stiprinājumus skaņas joslas aizmugurē, pēc tam pakariet to uz skrūvēm.

LIETOŠANAS INSTRUKCIJA HW-B540 SAMSUNG

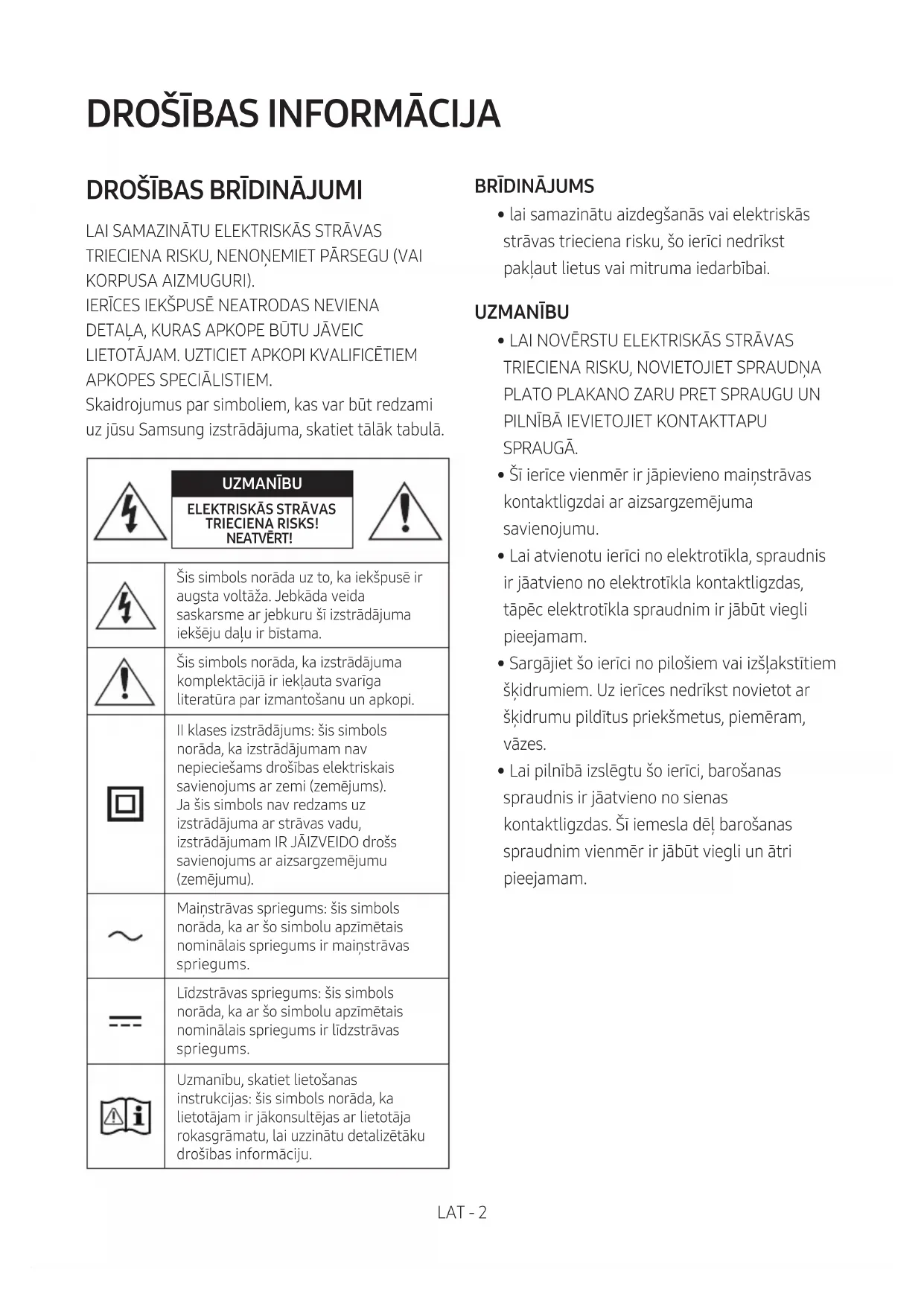

Skaidrojumus par simboliem, kas var būt redzami uz jūsu Samsung izstrādājuma, skatiet tālāk tabulā.

	UZMANĪBUELEKTRISKĀS STRĀVAS TRIECIENA RISKS!NEATVĒRT!
	Šis simbols norāda uz to, ka iekšpusē ir augsta voltāža. Jebkāda veida saskarsme ar jebkuru šī izstrādājuma iekšēju daļu ir bīstama.
	Šis simbols norāda, ka izstrādājuma komplektācijā ir iekļauta svarīga literatūra par izmantošanu un apkopi.
	Il klases izstrādājums: šis simbols norāda, ka izstrādājumam nav nepieciešams drošības elektriskais savienojums ar zemi (zemējums).Ja šis simbols nav redzams uz izstrādājuma ar strāvas vadu, izstrādājumam IR JĀIZVEIDO drošs savienojums ar aizsargzemējumu (zemējumu).
	Mainstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir mainstrāvas spriegums.
	Līdzstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir līdzstrāvas spriegums.
	Uzmanību, skatiet lietošanas instrukcijas: šis simbols norāda, ka lietotājam ir jākonsultējas ar lietotāja rokasgrāmatu, lai uzzinātu detalizētāku drošības informāciju.

UZMANIBU

BRĪDINĀJUMS

- lai samazinātu aizdegšanās vai elektriskās strāvas trieciena risku, šo ierīci nedrīkst pakļaut lietus vai mitruma iedarbībai.

UZMANĪBU

• LAI NOVĚRSTU ELEKTRISKĀS STRĀVAS TRIECIENA RISKU, NOVIETOJIET SPRAUDNĂ PLATO PLAKANO ZARU PRET SPRAUGU UN PILNĪBĀ IEVIETOJIET KONTAKTTAPU SPRAUGĀ.
• Šī ierīce vienmēr ir jāpievieno mainstrāvas kontaktligzdai ar aizsargzemējuma savienojumu.
• Lai atvienotu ierīci no elektrotīkla, spraudnis ir jāatvieno no elektrotīkla kontaktligzdas, tāpēc elektrotīkla spraudnim ir jābūt viegli pieejamam.
• Sargājiet šo ierīci no pilošiem vai izšlakstītiem škīdrumiem. Uz ierīces nedrīkst novietot ar škīdrumu pildītus priekšmetus, piemēram, vāzes.
• Lai pilnībā izslēgtu šo ierīci, barošanas spraudnis ir jāatvieno no sienas kontaktligzdas. Šī iemesla dēl, barošanas spraudnim vienmēr ir jābūt viegli un ātri pieejamam.

PIESARDZĪBAS PASĀKUMI

1. Pārliecinieties, vai mainstrāvas padeves avots jūsu mājās atbilst barošanas prasībām, kas ir norādītas uz identifikācijas uzlīmes izstrādājuma apakšā. Novietojiet izstrādājumu horizontāli un uz piemērota pamata (mēbelēm), lai ap to būtu pietiekami daudz brīvas vietas ventilācijai (7\~10 cm). Pārliecinieties, ka ventilācijas spraugas nav aizsegtas. Nenovietojiet ierīci uz pastiprinātājiem vai cita aprīkojuma, kas var sakarst. Šī ierīce nav paredzēta nepārtrauktai lietošanai. Lai ierīci pilnīgi izslēgtu, atvienojiet mainstrāvas spraudni no sienas kontaktligzdas. Atvienojiet ierīci no elektrības, ja to nelietosiet ilgāku laika posmu.

2. Negaisa laikā atvienojiet mainstrāvas spraudni no sienas kontaktligzdas. Sprieguma maksimālā līmeņa sasniegšana zibens dēļ var izraisīt ierīces bojājumus.

3. Nepakļaujiet ierīci tiešai saules staru vai citu siltuma avotu iedarbībai. Tas var izraisīt ierīces pārkaršanu un darbības traucējumus.

4. Sargājiet izstrādājumu no mitruma avotiem (piemēram, vāzēm) un pārmērīga karstuma (piemēram, kamīna) vai aprīkojuma, kas rada spēcīgu magnētisko vai elektrisko lauku. Atvienojiet barošanas vadu no mainstrāvas avota, ja ierīces darbība ir traucēta. Šis izstrādājums nav paredzēts lietošanai rūpnieciskos apstāklos. Tas ir paredzēts tikai personiskai lietošanai. Ja izstrādājums tiek glabāts zemā temperatūrā, var izveidoties kondensācija. Ja ziemas laikā transportējat šo ierīci, nogaidiet aptuveni divas stundas pēc tās novietošanas telpā, līdz ierīce ir telpas temperatūrā, un tikai pēc tam to lietojiet.

5. Šajā izstrādājumā izmantotās baterijas satur kīmiskas vielas, kas ir kaitīgas videi. Neizmetiet baterijas sadzīves atkritumos. Neizmetiet baterijas ugunī. Nepievienojiet baterijas īsslēgumam, neizjauciet un nepārkarsējiet tās.

UZMANĪBU : Ja baterija tiek nepareizi nomainīta, pastāv sprādziena risks. Nomainiet bateriju tikai pret līdzvērtīgu bateriju.

SATURS

01 Komponentu pārbaude 6

02 Izstrādājuma pārskats 7

Sistēmas Soundbar priekšējais panelis/augšējais panelis 7

Soundbar apakšējais panelis 8

03 Tālvadības pults lietošana 9

Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AAA baterijas) ____ 9

Kā lietot tālvadības pulti ____ 9

Paslēpto pogu (pogas ar vairākām funkcijām) lietošana 13

Izvades specifikācijas dažādiem skaņu efektu režīmiem ____ 13

Sistēmas Soundbar skaluma regulēšana ar televizora tālvadības pulti 14

04 Soundbar pievienošana 15

Pievienošana pie elektriskās strāvas 15

Sistēmas Soundbar savienošana ar zemfrekvenču skalruni 16

Samsung bezvadu aizmugurējo skalruņu komplekta pievienošana sistēmai Soundbar 18

05 Vadu savienojuma ar Televizoru izmantošana 19

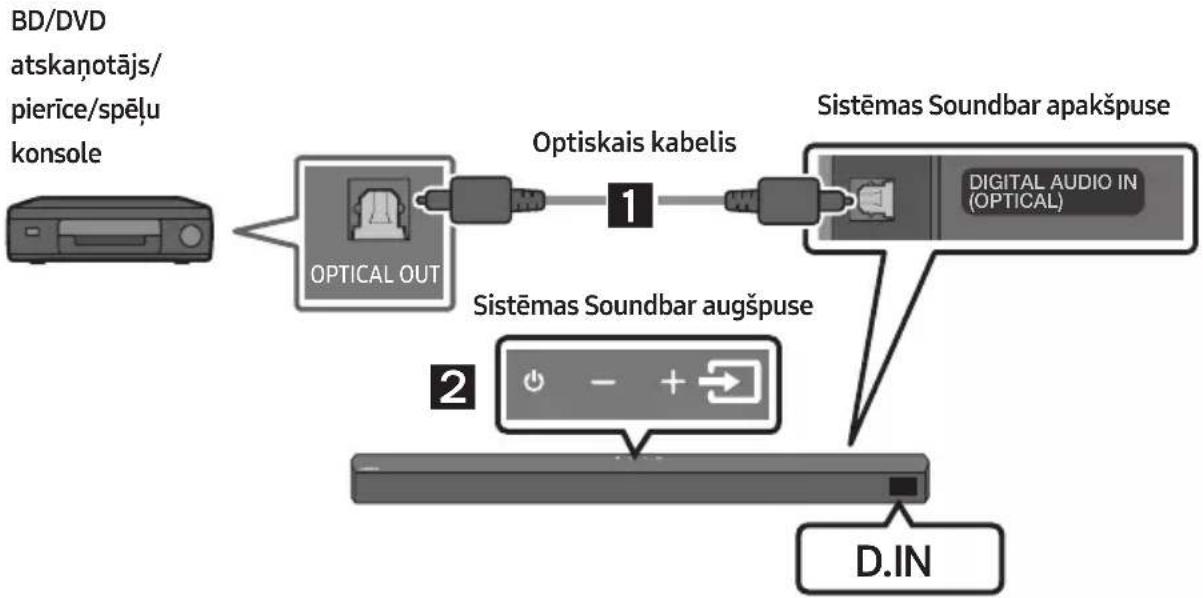

1. metode Savienojuma izveide, izmantojot optisko kabeli ____ 19

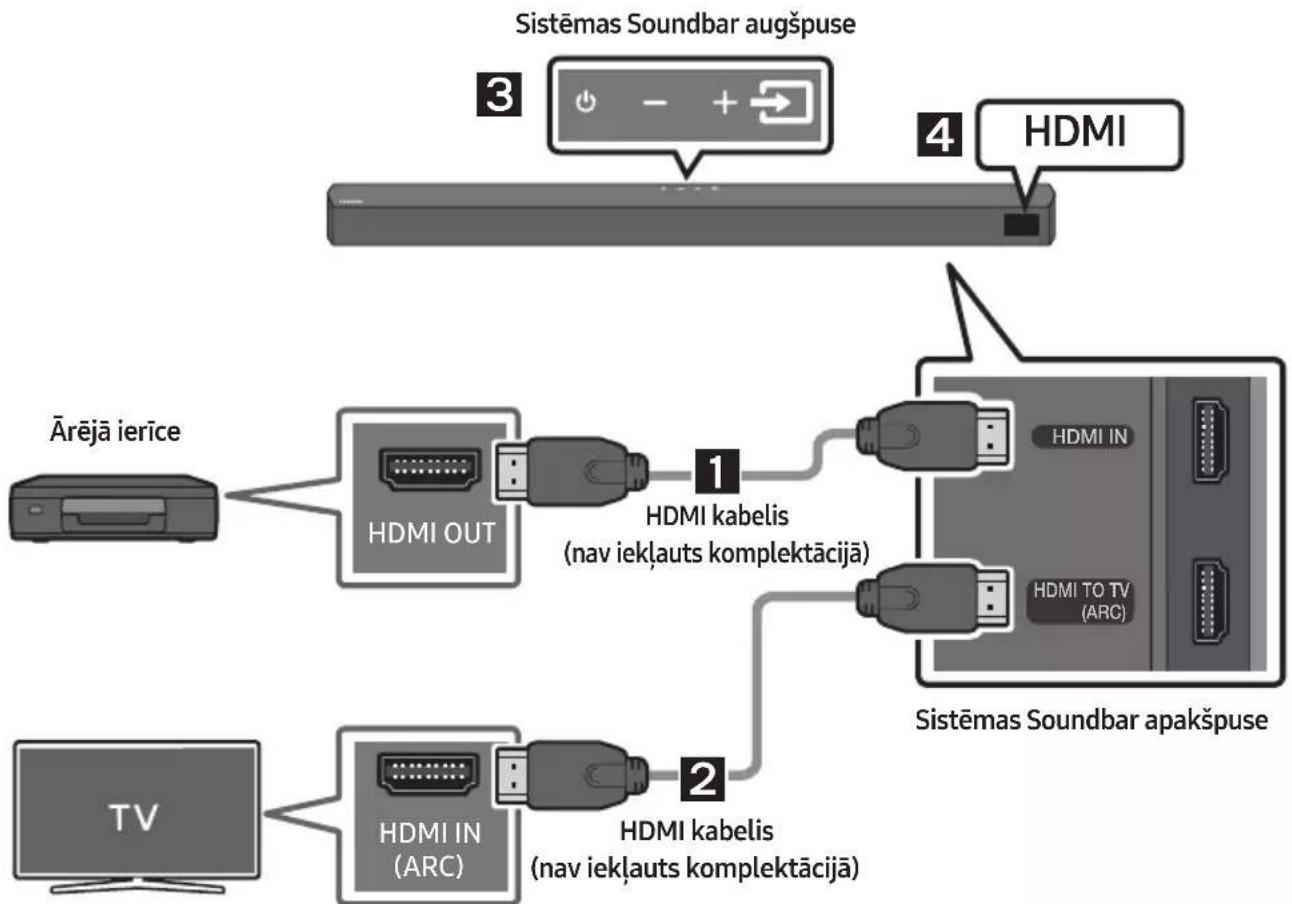

2. metode Savienojuma izveide ar televizoru, izmantojot HDMI kabeli 20

06 Bezvadu savienojuma izmantošana ar TV 22

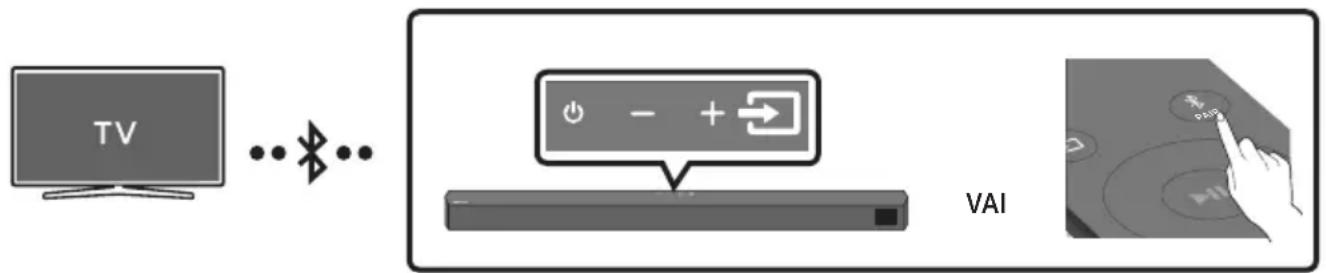

Savienojuma izveide, izmantojot Bluetooth 22

07 Savienošana ar ārēju ierīci 24

1. metode Savienojuma izveide, izmantojot optisko kabeli ____ 24
2. metode Savienojuma izveide, izmantojot HDMI kabeli ____ 25

08 Savienošana ar USB krātuves ierīci 26

09 Savienojuma izveide ar mobilo ierīci 27

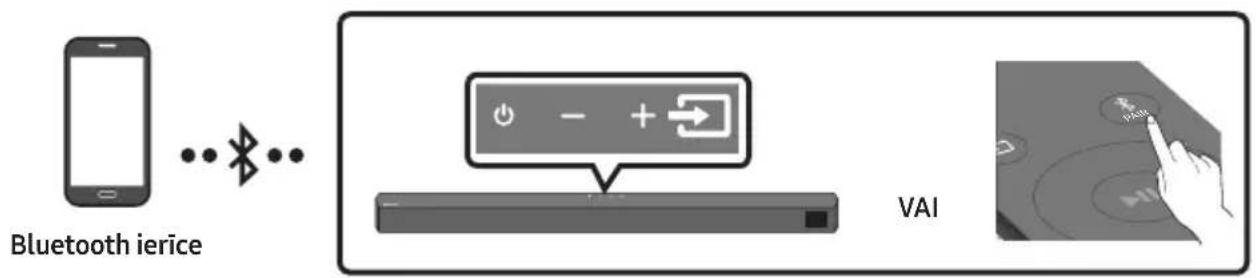

Savienošana, izmantojot Bluetooth ____ 27

10 Sienas stiprinājuma uzstādīšana 31

Piesardzības pasākumi uzstādīšanas laikā ____ 31

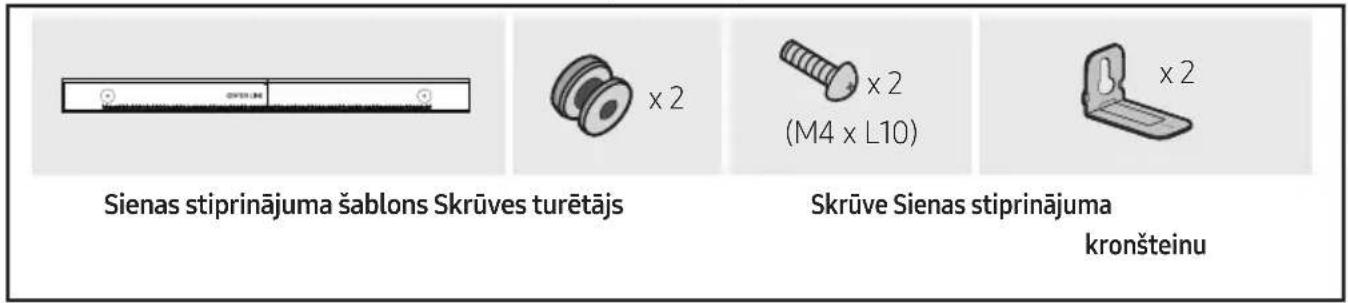

Sienas stiprinājuma komponenti ____ 31

11 Programmatūras atjaunināšana 33

Kā pārbaudīt aparātprogrammatūras versiju 33

Atjaunināšanas procedūra 34

Ja netiek parādīts paziņojums UPDATE 34

12 Problēmu novēršana 35

13 Licence 37

14 Paziņojums par atvērtā pirmkoda licenci 38

15 Svarīga piezīme par apkopi 38

16 Specifikācijas un norādījumi 39

Specifikācijas 39

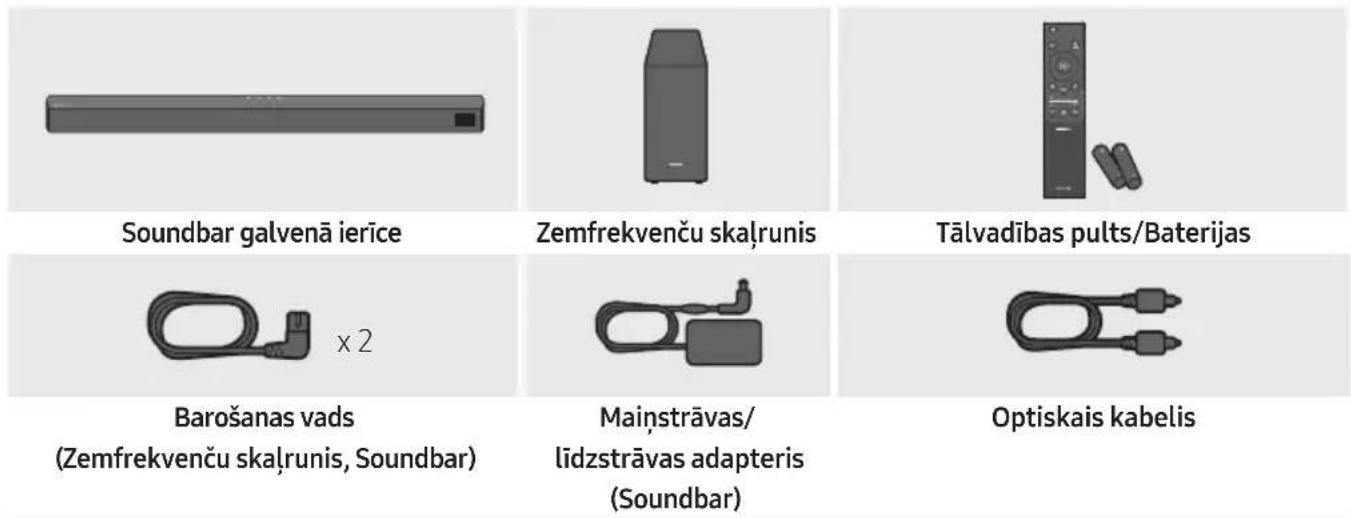

01 KOMPONENTU PĀRBAUDE

• Papildinformāciju par barošanas avotu un energijas patēriņu skatiet produktam pielimētajā etiketē. (Etiķete: Soundbar galvenās ierīces apakšpuse)
• Lai iegādātos papildu komponentus vai kabelus, sazinieties ar Samsung apkopes centru vai Samsung klientu apkalpošanas centru.
• Mainstrāvas spraudṇa izskats var atšķirties atkarībā no régiona, vai arī tas var būt apvienots kopā ar mainstrāvas/līdzstrāvas adapteri.
• Piederumu izskats var nedaudz atškirties no iepriekšējā attēlā redzamā.
• Konstrukcija un specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

02 IZSTRĀDĀJUMA PĀRSKATS

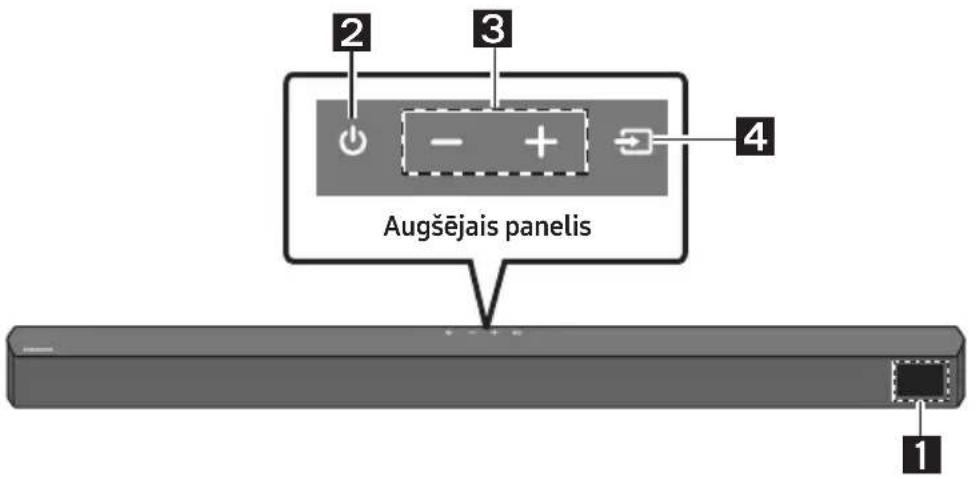

Sistēmas Soundbar priekšējais panelis/augšējais panelis

1	DisplejsRāda izstrādājuma statusu un pašreizējo režimu.
2	Poga (leslēgšana/izslēgšana)leslēdziet un izslēdziet barošanu.Funkcija Auto Power Downlerīce automātiski izslēdzas tālāk minētajās situācijās.- Režimā D.IN/HDMI/BT/USB: ja audio signals nav pieejams 20 minūtes.
3	Poga -(Skalums)Regulējiet skaluma līmeni.Kad skaluma līmenis tiek regulēts, tas ir redzams Soundbar priekšējā displejā.
4	Poga (Avots)Izvēlieties avota ievades režimu.
	levades režims Displejs
	Optiskā digitālā ievade D.IN
	ARC (HDMI OUT) ievade	D.IN → TV ARC (Automātiska pārvēršana)
	HDMI ievade HDMI
	BLUETOOTH režims BT
	USB režims	USB
	leslēdziet režimu "BT PAIRING", pārslēdziet avotu uz režimu "BT" un pēc tam nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu (Avots).

• Barošanas poga sāk darboties 4–6 sekunžu laikā pēc mainstrāvas vada pievienošanas.
• Skaņa pēc ierīces ieslēgšanas ir dzirdama ar 4–5 sekunžu aizkavēšanos.
• Ja vēlaties izbaudīt skaņas, ko atskaņo tikai sistēma Soundbar, izslēdziet televizora skaļruņus, izmantojot televizora izvēlni Audio iestatījumi. Skatiet televizora komplektācijā iekļauto lietotāja rokasgrāmatu.

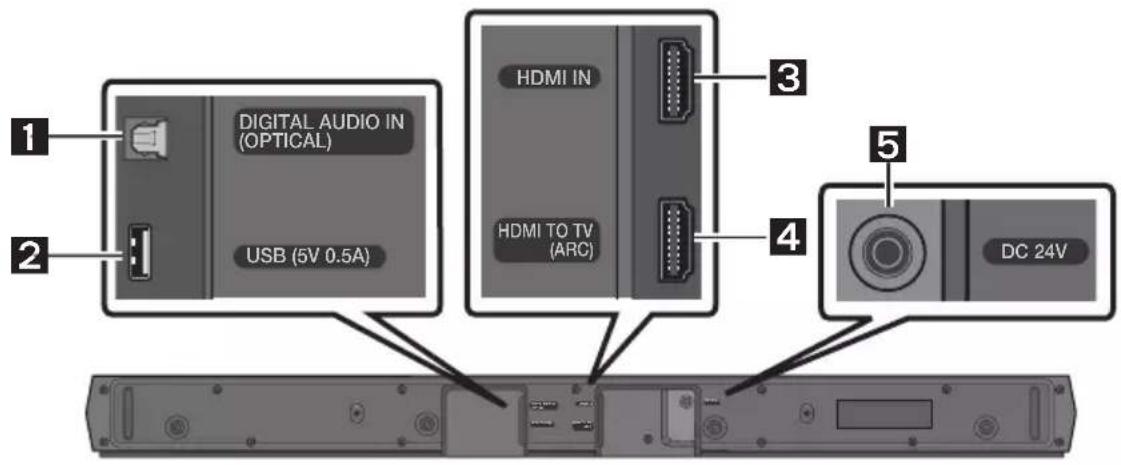

Soundbar apakšējais panelis

1	DIGITAL AUDIO IN (OPTICAL)Savienojiet ar ārējas ierīces digitālās (optiskās) izejas ligzdu.

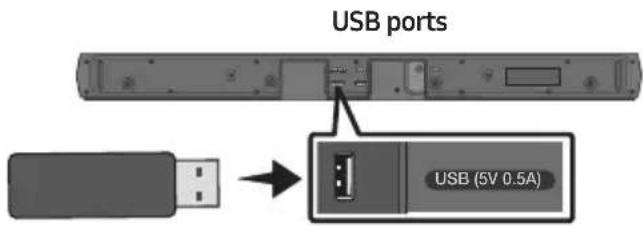

2	USB (5V 0.5A)Pievienojiet šeit USB ierīci, lai atskanotu USB ierīcē saglabātos mūzikas failus, izmantojot sistēmu Soundbar.
3	HDMI INLauj vienlaicīgi ievadīt digitālos video un audio signālus, izmantojot HDMI kabeli.Savienojiet ar ārējas ierīces HDMI izejas ligzdu.
4	HDMI TO TV (ARC)Savienojiet ar televizora HDMI (ARC) ligzdu.
5	DC 24V (Elektriskās barošanas ieeja)Pievienojiet mainstrāvas/līdzstrāvas barošanas adapteri.

• Lai atvienotu mainstrāvas/līdzstrāvas adaptera barošanas vadu no sienas kontaktligzdas, velciet to aiz kontaktspraudna. Nevelciet, satverot kabeli.
• Šo ierīci vai citus komponentus nedrīkst pievienot maiņstrāvas kontaktligzdai, kamēr nav izveidoti visi savienojumi starp komponentiem.

03 TĀLVADĪBAS PULTS LIETOŠANA

Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AAA baterijas)

Bīdiet aizmugurējo vāciņu bultiņas norādītajā virzienā, līdz tas ir pilnībā noņemts. levietojiet 2AAA baterijas (1,5V) tā, lai to polaritāte atbilstu norādītajam virzienam. lebīdiet aizmugurējo vāciņu atpakaļ vietā.

Kā lietot tālvadības pulti

1	leslēgšana/izslēgšana	leslēdziet un izslēdziet sistēmu Soundbar.
2	Avots	Nospiediet šo pogu, lai atlasītu sistēmaiSoundbar pievienoto avotu.
3	Skaņas izslēgšana	Nospiediet pogu (Skaņas izslēgšana), lai izslēgtu skaņu.Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.
4	[WH8CSkaļuma	Spiediet pogu uz augšu vai uz leju, lai pielāgotu skaļumu.• Skaņas izslēgšanaNospiediet poguSKaļuma, lai izslēgtu skaņu. Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.

5	CH LEVEL	Nospiežot pogu, varat pielāgot katra skaļruņa skaļuma līmeni.Nospiediet pogu, lai atlasītu VIRTUAL CENTER LEVEL, un pēc tam pielāgojiet skaļumu diapazonā no -6 līdz +6, izmantojotUzaugšu/Uz lejubultiņas pogas.Ja ir pievienoti aizmugurējie skaļruņi (jāiegādājas atsevišķi), iestatījumsREAR LEVEL tiek atbalstīts. IzmantojietUzaugšu/Uz lejubultiņas pogu, lai iestaṭītu pielāgotuREAR LEVEL skaļumu diapazonā no -6 līdz +6.
6	Skaņas regulēšana	Nospiežot pogu, varat iestaṭīt audio funkciju. Vajadzīgos iestatījumus var pielāgot, izmantojotUzaugšu/Uz lejubultiņas pogas.AUDIO SYNC → NIGHT MODE ON/OFF → VOICE ENHANCE ON/OFF– AUDIO SYNCJa video attēls televizorā un skaņa sistēmā Soundbar netiek sinhronizēti, nospiediet pogu(Skaņas regulēšana), lai izvēlētos opcijuAUDIO SYNC, un pēc tam iestatiet audio aizkavi no 0 līdz 300 milisekundēm, izmantojot pogasUzaugšu/Uz leju.(Nav pieejams režīmā “USB” vai “BT”.)– NIGHT MODE ON/OFFŠis režīms ir optimizēts skatišanai nakts laikā ar iestaṭījumiem, kas pielāgota skaļuma samazināšanai, bet dialoga skaidrības saglabāšanai.– VOICE ENHANCE ON/OFFŠajā režīmā ir vieglāk saklausīt filmā vai televizorā runāto dialogu.NIGHT MODE un VOICE ENHANCEaudio funkciju var pārslēgt uzON/OFF, izmantojot Uzaugšu/Uz lejubultiņas pogas.Nospiediet un turiet nospiestu pogu(Skaņas regulēšana) aptuveni 5 sekundes, lai noregulētu katras frekvenču joslas skaņu. Frekvences 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz un 10 kHz var atlasīt, izmantojot poguPa kreisi/Pa labi, un katru frekvenci var noregulēt iestaṭījumu diapazonā no -6 to +6, izmantojot poguUzaugšu/Uz leju.(Pārliecinieties, vai skaņas režīma iestaṭījums ir “STANDARD”.)
7	BluetoothPAIR	Pārslēdziet sistēmu Soundbar Bluetooth sapārošanas režīmā.Nospiediet poguPAIRun uzgaidiet, līdz ekrāns“BT PAIRING”izveido savienojumu ar kādu jaunu Bluetooth ierīci.
8	Atskaņot/pauzēt	Izmantojiet šo pogu, lai atskaņotu vai pauzētu mūziku.
9	Uz augšu/Uz leju/Pa kreisi/Pa labi	Nospiediet norādītajās vietās, lai izvēlētos Uz augšu/Uz leju/Pa kreisi/Pa labi.Nospiediet Uz augšu/Uz leju/Pa kreisi/Pa labi uz pogas, lai izvēlētos vai iestatītu funkcijas.• AtkārtotLai atkārtošanas funkciju izmantotu režimā “USB”, nospiediet Uz augšu pogu.• Mūzikas faila izlaišanaNospiediet Pa labi pogu, lai izvēlētos nākamo mūzikas failu. Nospiediet Pakreisi pogu, lai izvēlētos iepriekšējo mūzikas failu.• ID SETNospiediet un 5 sekundes turiet pogu Uz augšu, lai pabeigtu darbību ID SET (veidojot savienojumu ar bezvadu zemfrekvences skaļruni vai bezvadu aizmugurējiem skaļruņiem).
10	Informācija	Nospiežot šo pogu, tiek parādīta katra režima informācija. (Skatiet 7. lpp.)
11	SOUND MODE	Nospiežot pogu, varat atlasīt vēlamo skaņas režimu.SURROUND SOUND → GAME → ADAPTIVE → DTS VIRTUAL:X → STANDARD– SURROUND SOUNDNodrošina plašāku skaņas lauku nekā standarta.– GAMENodrošina stereoskopisku skaņu, lai iegremdētu jūs darbībā, spēlējot datorspēles.– ADAPTIVEAnalizē saturu reāllaikā un automātiski nodrošina optimālu skaņas lauku, ṡemot vērā satura īpašības.– DTS VIRTUAL:Xleskaujošā 3D skaņa no jebkura satura.– STANDARDAtskaņo originālo skaņu.DRC (Dynamic Range Control)Lauj lietot dinamiskā diapazona kontroli Dolby Digital ierakstiem. Nospiediet pogu SOUND MODEun turiet to nospiestu vairāk par 5 sekundēm, kamēr Soundbar izslēdzas, lai ieslēgtu vai izslēgtu DRC (dinamiskā diapazona kontrole). Ar ieslēgtu DRC skaļā skaņa tiek samazināta. (Skaņa var būt kroplota.)Bluetooth PowerŠī funkcija automātiski ieslēdz Soundbar, kad tiek saņemts savienojuma pieprasījums no iepriekš savienota televizora vai Bluetooth ierīces.Noklusējuma iestatijums ir leslēgta.– Nospiediet un vismaz 5 sekundes turiet pogu SOUND MODE, lai izslēgtu Bluetooth Power funkciju.
12	WOOFERWOOFER(BASI)LĪMENA	Nospiediet pogu uz augšu vai uz leju, lai pielāgotu zemfrekvenču (basa) skalruņa skalumu uz -12 vai no -6 līdz +6. Lai iestatītu zemfrekvenču (basa) skalruņa skalumu uz 0(noklusējums), nospiediet šo pogu.
13	TONECONTROL	Nospiežot pogu, varat pielāgot diskanta vai basu skaluma līmeni.Nospiediet pogu, lai atlasītu TREBLE vai BASS, un pēc tam pielāgojiet skalumu diapazonā no -6 līdz +6, izmantojot Uz augšu/Uz leju bultiņas pogas.

Paslēpto pogu (pogas ar vairākām funkcijām) lietošana

Slēptā poga		Papildinformācija
Tālvadības pults poga Funkcija
WOOFER (Uz augšu)	Funkcijas TV tālvadības pulti leslēgts/izslēgts (Gaidstāve)	14. lpp.
Pa kreisi	Televizora automātiskās pievienošanas ieslēgšana/izslēgšana (BT gatavs)	23. lpp.
Uz augšu ID SET 11. lpp.
[ASBK] (Skaņas regulēšana)	7 joslu EQ 10. lpp.
SOUND MODE	DRC ON/OFF (Gaidstāve) 11. lpp.
	Bluetooth Power	11. lpp.
*PAIR	Bluetooth Vairāki savienojumi ieslēgti/ izslēgti (Gaidstāve)	30. lpp.

Izvades specifikācijas dažādiem skaņu efektu režīmiem

Efekts levade			Izvade
			Bez bezvadu aizmugures skaļruņa komplekta	Ar bezvadu aizmugures skaļruņa komplektu
SOUND MODE	SURROUND SOUND	2.0 kanālu	2.1 kanālu 4.1 kanālu
		5.1 kanālu 2.1	kanālu 4.1 kanālu
	GAME	2.0 kanālu	2.1 kanālu 4.1 kanālu
		5.1 kanālu 2.1	kanālu 4.1 kanālu
	ADAPTIVE	2.0 kanālu	2.1 kanālu 4.1 kanālu
		5.1 kanālu 2.1	kanālu 4.1 kanālu
	DTS VIRTUAL:X	2.0 kanālu	2.1 kanālu 4.1 kanālu
		5.1 kanālu 2.1	kanālu 4.1 kanālu
	STANDARD	2.0 kanālu	2.1 kanālu 2.1 kanālu
		5.1 kanālu 2.1	kanālu 2.1 kanālu

• Samsung bezvadu aizmugurējo skaļruņu komplektu var iegādāties atsevišķi. Lai iegādātos komplektu, sazinieties ar pārdevēju, no kura iegādājāties sistēmu Soundbar.

Sistēmas Soundbar skaluma regulēšana ar televizora tālvadības pulti

Regulējiet sistēmas Soundbar skalumu ar televizora tālvadības pulti.

• Šo funkciju var izmantot tikai ar infrasarkano staru tālvadības pultīm. Funkcija nav savietojama ar Bluetooth tālvadības pultīm (pultīm, kuras jāsapāro ar ierīci).
• Lai lietotu šo funkciju, televizora iestatijumos atlasiet Ārējais skalrunis.

• Ražotāji, kuri atbalsta šo funkciju:
  Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Izslēdziet sistēmu Soundbar.

• Nospiediet pogu WOOFER un turiet to nospiestu 5 sekundes.

Ikreiz nospiežot pogu WOOFER un turot to nospiestu 5 sekundes, režimi pārslēdzas šādā secībā: "OFF-TV REMOTE" (noklusējuma režīms), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Tālvadības pults poga Displejs Status
		(Noklusējuma režīms)	Atspējot televizora tālvadības pulti.
			lespējot Samsung televizora infrasarkano staru tālvadības pulti.
			lespējot cita televizoru ražotāja infrasarkano staru tālvadības pulti.

04 SOUNDBAR PIEVIENOŠANA

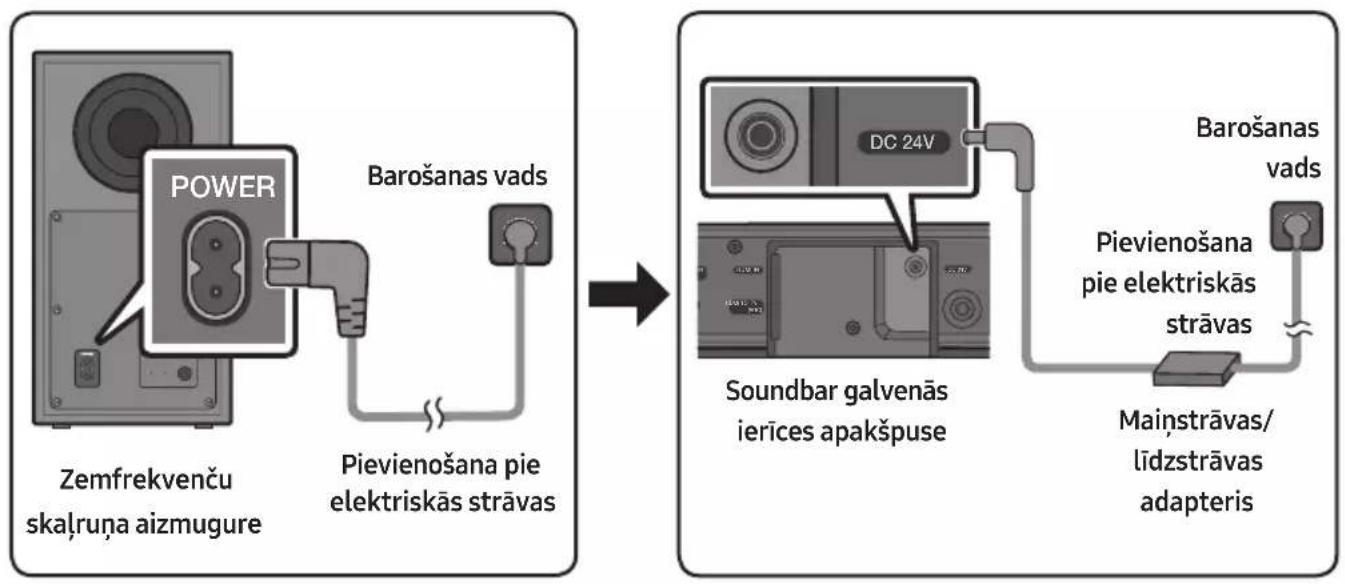

Pievienošana pie elektriskās strāvas

Izmantojiet barošanas komponentus, lai zemfrekvenču skalruni un sistēmu Soundbar savienotu ar barošanas avotu šādā secībā:

1. Pievienojiet barošanas vadu zemfrekvenču skalrunim.
2. Pievienojiet strāvas izvades kabeli strāvas adapterim un pēc tam pievienojiet to Soundbar.
3. Pievienojiet barošanas vadu kontaktligzdai.

Skatiet tālāk redzamos attēlus.

- Papildinformāciju par elektroenerģiju un tās patēriņu skatiet etiketē, kas ir pielīmēta izstrādājumam. (Etiķete: Soundbar galvenās ierīces apakšpuse)

- Novietojiet mainstrāvas/līdzstrāvas adapteri plakaniski uz galda vai grīdas. Ja novietosit mainstrāvas/līdzstrāvas adapteri tā, ka tā mainstrāvas vada ieejas pieslēgvieta ir vērsta uz augšu, adapterī varēs iekļūt ūdens vai citas neatbilstošas vielas, kas var izraisīt adaptera darbības traucējumus.

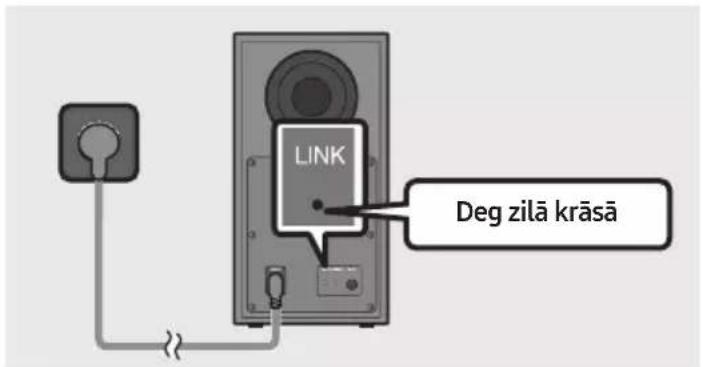

Sistēmas Soundbar savienošana ar zemfrekvenču skalruni

Ja ir pievienots zemfrekvenču skalrunis, varat klausīties bagātīgu basa skaņu.

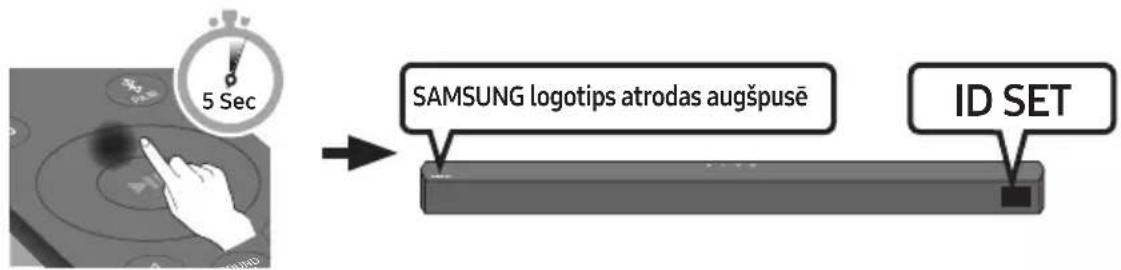

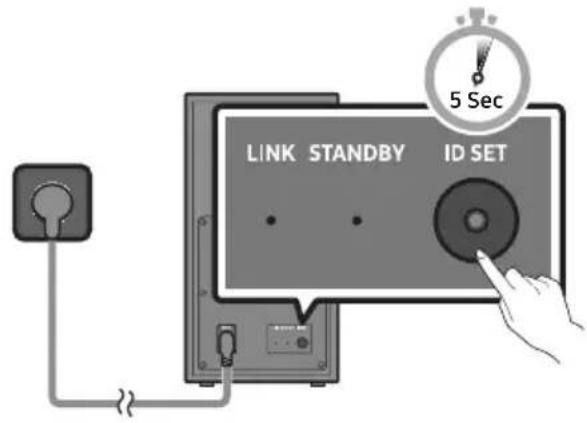

Automātiska savienojuma izveide starp zemfrekvenču skalruni un sistēmu Soundbar

Kad ieslēdzat barošanu pēc barošanas kabeļu pievienošanas sistēmai Soundbar un zemfrekvenču skaļrunim, zemfrekvenču skaļrunis automātiski tiek savienots ar sistēmu Soundbar.

- Kad automātiskā sapārošana ir izpildīta, zilais indikators zemfrekvences skaļruņa aizmugurē ieslēdzas.

Indikatori zemfrekvenču skalruņa aizmugurē

Indikators Status Apraksts Risinājums
	Deg	Savienojums ir izveidots (normāla darbība)	-
	Mirgo	Mēgina no jauna izveidot savienojumu	Pārbaudiet, vai galvenajai sistēmas Soundbar ierīcei pievienotais strāvas kabelis ir pareizi pievienots, vai uzgaidiet aptuveni 5 minūtes. Ja mirgošana turpinās, mēginiet manuāli savienot zemfrekvenču skaļruni. Skatiet 17. lpp.
	Deg	Gaidstāves režīms (Soundbar galvenā ierīce ir izslēgta)	Pārbaudiet, vai Soundbar galvenajai ierīcei ir pareizi pievienots barošanas kabelis.
		Savienojuma izveide neizdevās	Norādījumus par manuālu savienojumu izveidi skatiet 17. lpp.
	Mirgo Nepareiza darbība		Skatiet rokasgrāmatā Samsung apkopes centra kontaktinformāciju.

Zemfrekvenču skalruņa manuāla pievienošana, ja automātiskā savienojuma izveide neizdodas

Pirms veicat tālāk norādīto manuālās savienošanas procedūru:

- Pārbaudiet, vai sistēmas Soundbar un zemfrekvenču skalruņa barošanas kabeli ir pareizi pievienoti. - Pārliecinieties, vai sistēma Soundbar ir ieslēgta.

1. Nospiediet zemfrekvenču skalruņa aizmugurē esošo pogu ID SET un turiet to nospiestu vismaz 5 sekundes.

- Sarkanais indikators zemfrekvenču skalruņa aizmugurē izslēdzas, un mirgo zilais indikators.

Zemfrekvenču skalruņa aizmugure

1. Nospiediet tālvadības pults pogu Uz augšu un turiet to vismaz 5 sekundes.

2. Sistēmas Soundbar displejā uz brīdi tiek parādīts ziņojums ID SET.

3. Sistēma Soundbar tiks ieslēgta automātiski, kad būs pabeigta ID SET.

1. Pārbaudiet, vai LINK indikators deg zilā krāsā (savienošana ir pabeigta).

LINK indikators pārtrauc mirgot un deg zilā krāsā, kad starp sistēmu Soundbar un bezvadu zemfrekvenču skaļruni ir izveidots savienojums.

PIEZIMES

• Nepievienojiet šī izstrādājuma vai televizora barošanas vadu sienas kontaktligzdai, kamēr nav izveidoti visi savienojumi starp komponentiem.
• Pirms šī izstrādājuma pārvietošanas vai uzstādīšanas obligāti izslēdziet barošanu un atvienojiet barošanas vadu.
• Ja galvenā ierīce tiks izslēgta, bezvadu zemfrekvenču skaļrunis pāries gaidstāves režīmā un aizmugurē esošais STANDBY LED indikators dažas reizes nomirgos zilā krāsā un pēc tam degs sarkanā krāsā.
• Ja sistēmas Soundbar tuvumā tiek lietota ierīce, kas izmanto tādu pašu frekvenci (5,8 GHz) kā sistēma Soundbar, traucējumi var ietekmēt skaņas kvalitāti.
• Galvenās ierīces maksimālais bezvadu signāla pārraides attālums ir aptuveni 10 metri, taču tas var atšķirties atkarībā no darbības vides. Ja starp galveno ierīci un bezvadu zemfrekvenču skaļruni atrodas dzelzsbetona vai metāla siena, sistēma var nedarboties vispār, jo bezvadu signāls nespēj izklūt cauri metālam.

PIESARDZĪBAS PASĀKUMI

• Bezvadu zemfrekvenču skaļrunim ir bezvadu signālu uztverošas antenas. lerīces ir jāglabā vietā, kur tās nevar saskarties ar ūdeni un mitrumu.
• Lai iegūtu optimālu skaņas kvalitāti, pārliecinieties, vai bezvadu zemfrekvenču skaļruņa un telpisko skaļruņu (iegādājami atsevišķi) atrašanās zonā neatrodas kādi šķēršļi.

Samsung bezvadu aizmugurējo skalruņu komplekta pievienošana sistēmai Soundbar

Paplašiniet līdz patiesai bezvadu telpiskai skaņai, pievienojot Samsung bezvadu aizmugurējo skaļruņu komplektu (SWA-9100S vai SWA-9200S, iegādājams atsevišķi) sistēmai Soundbar.

Detalizētu informāciju par savienojumiem skatiet Samsung bezvadu aizmugurējo skaļruņu komplekta rokasgrāmatu.

05 VADU SAVIENOJUMA AR TELEVIZORU IZMANTOŠANA

Lai televizora skaņu atskaņotu sistēmā Soundbar, izmantojiet vadu un bezvadu savienojumus.

- Kad sistēma Soundbar ir savienota ar izvēlēto Samsung televizoru, sistēmu Soundbar var vadīt ar televizora tālvadības pulti.

• Šī funkcija tiek atbalstīta 2017. gada un jaunāka izlaiduma Samsung Smart televizoros, kas atbalsta Bluetooth, kad savienojat sistēmu Soundbar ar televizoru, izmantojot optisko kabeli.
• Šī funkcija ľauj lietot ari televizora izvēlni, lai pielāgotu skaņas lauku un dažādus iestatījumus, tostarp ari skaļuma līmeni, kā ari izslēgt skaņu.

1. metode Savienojuma izveide, izmantojot optisko kabeli

Pārbaudes punktu saraksts pirms savienojuma izveides

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.
• Ja tiek izmantots optiskais kabelis un termināliem ir pārsegi, nonemiet tos.

1. Savienojiet sistēmas Soundbar ligzdu DIGITAL AUDIO IN (OPTICAL) un TV ligzdu OPTICAL OUT, izmantojot digitālo optisko kabeli.
2. Nospiediet augšējā paneļa vai tālvadības pults pogu ➞ (Avots) un pēc tam izvēlieties režīmu "D.IN".

2. metode Savienojuma izveide ar televizoru, izmantojot HDMI kabeli

UZMANIBU

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.
• Lai savienotu televizoru un sistēmu Soundbar, izmantojot HDMI kabeli, noteikti savienojiet ar ARC markētos terminālus. Pretējā gadījumā televizora skaņa var netikt atskanota.
• leteicamais kabelis ir High-Speed HDMI Cable with Ethernet.

1. Kad sistēma Soundbar un televizors ir ieslēgti, pievienojiet tiem HDMI kabeli (nav iekļauts komplektācijā), kā parādīts attēlā.

2. Soundbar galvenās ierīces displeja logā tiek parādīts uzraksts "TV ARC" un sistēma Soundbar atskaņo televizora skaņu.

3. Ja televizora skaņa nav dzirdama, nospiediet tālvadības pults vai sistēmas Soundbar augšpusē esošo pogu (Avots), lai pārslēgtu uz režīmu "D.IN". Ekrānā secīgi tiek parādīti uzraksti "D.IN" un "TV ARC" un tiek atskanota televizora skaņa.

4. Ja Soundbar galvenās ierīces displeja logā netiek parādīts uzraksts "TV ARC", pārbaudiet, vai HDMI kabelis (nav iekļauts komplektācijā) ir pievienots pareizajam portam.
5. Izmantojiet televizora tālvadības pults skaluma līmeņa regulēšanas pogas, lai mainītu sistēmas Soundbar skaluma līmeni.

PIEZIMES

• HDMI ir interfeiss, kas nodrošina video un audio datu digitālu pārraidi, izmantojot tikai vienu savienotāju.
• Ja televizoram ir ARC ports, pievienojiet HDMI kabeli portam HDMI IN (ARC).
• leteicams izmantot bezserdes HDMI kabeli, ja tāds pieejams. Ja izmantojat HDMI kabeli ar serdi, ieteicams izmantot tādu kabeli, kura diamets ir mazāks par 14 mm.
• Šī funkcija nav pieejama, ja HDMI kabelis neatbalsta opciju ARC.
• Ja apraides signāls ir Dolby Digital un opcijas “Digitālās izvades audio formāts” iestatījums televizorā ir PCM, iestatījums ieteicams mainīt uz Dolby Digital. Kad šis iestatījums ir nomainīts, tiek nodrošināta augstāka skaņas kvalitāte. (Atkarībā no televizora ražotāja televizora izvēlnē Dolby Digital un PCM apzīmēšanai var būt izmantoti atšķirīgi vārdi.)

06 BEZVADU SAVIENOJUMA IZMANTOŠANA AR TV

Savienojuma izveide, izmantojot Bluetooth

Ja pievienosit televizoru, izmantojot Bluetooth, varēsit klausīties stereo skaņu bez nekādiem kabeļu savienojumiem.

- Vienlaikus var pievienot tikai vienu televizoru.

Sākotnējā savienojuma izveide

1. Nospiediet tālvadības pults pogu ✝ PAIR, lai aktivizētu režimu "BT PAIRING".

(VAI)

a. Nospiediet augšējā paneļa pogu (Avots) un pēc tam izvēlieties "BT". Ja ar sistēmu Soundbar nav savienota neviena ierīce, paziņojums "BT" pēc pāris sekundēm automātiski tiek nomainīts uz "BT PAIRING" vai "BT READY", ja pastāv savienojuma ieraksts.
b. Kad tiek parādīts paziņojums "BT READY", nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšējā paneļa pogu ➞ (Avots), lai tiktu parādīts paziņojums "BT PAIRING".

1. Televizorā izvēlieties režīmu Bluetooth. (Papildinformāciju skatiet televizora rokasgrāmatā.)
2. Televizora ekrāna sarakstā izvēlieties "[AV] Soundbar B5-Series".

Pieejamā sistēma Soundbar televizora Bluetooth ierīču sarakstā ir norādīta ar uzrakstu "Needs pairing" vai "Paired". Lai izveidotu savienojumu ar sistēmu Soundbar, izvēlieties ziņojumu un izveidojiet savienojumu.

- Kad televizors ir pievienots, sistēmas Soundbar priekšējā displejā tiek parādīts uzraksts [Televizora nosaukums] → “BT”.

1. Tagad jūs varat klausīties televizora skaņu no Soundbar sistēmas.

Ja ierīci neizdodas pievienot

• Ja sarakstā ir redzams iepriekš pievienotas sistēmas Soundbar nosaukums (piemēram, "[AV] Soundbar B5-Series"), izdzēsiet to.
• Pēc tam atkārtojiet 1.-3. darbību.

PIEZIME

- Pēc tam kad pirmoreiz esat savienojis Soundbar ar savu televizoru, izmantojiet režīmu "BT READY", lai izveidotu atkārtotu savienojumu.

Sistēmas Soundbar atvienošana no televizora

Nospiediet augšējā paneļa vai tālvadības pults pogu ➞ (Avots) un pārslēdzieties uz jebkuru režīmu, izņemot "BT".

- Atvienošana ilgst noteiktu laiku, jo televizoram ir jäsaņem atbilde no sistēmas Soundbar. (Nepieciešamais laiks var atšķirties atkarībā no televizora modela.)

- Lai atceltu automātisko Bluetooth savienojuma izveidi starp sistēmu Soundbar un televizoru, nospiediet un 5 sekundes turiet tālvadības pults pogu Pa kreisi, kad sistēmas Soundbar status in "BT READY". (leslēdziet → Izslēdziet.)

Kāda ir atškirība starp BT READY un BT PAIRING?

- BT READY : šajā režīmā varat meklēt iepriekš savienotos televizorus vai savienot iepriekš savienotu mobilo jeriči ar Soundbar.

- BT PAIRING : Šajā režīmā varat savienot jaunu ierīci ar sistēmu Soundbar. (Nospiediet tālvadības pults pogu ✉ PAIR vai nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšpusē esošo pogu 📄 (Avots), kad sistēma Soundbar darbojas režīmā "BT".)

PIEZIMES

- Ja, izveidojot savienojumu ar Bluetooth ierīci, tiek pieprasīts PIN kods, ievadiet <0000>.

- Bluetooth savienojuma režimā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 metrus.

- Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 20 minūtes.

- Bluetooth ierīces meklēšana vai pareiza savienojuma izveidošana ar sistēmu Soundbar var nenotikt šādos gadījumos:

- ja sistēmas Soundbar tuvumā pastāv spēcīgs elektriskais lauks; - ja sistēma Soundbar vienlaikus ir sapārota ar divām vai vairākām Bluetooth ierīcēm. - ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

- Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

07 SAVIENOŠANA AR ĀRĒJU IERĪCI

Savienojiet ar ārēju ierīci, izmantojot vadu savienojumu vai Bluetooth savienojumu, lai ārējās ierīces skaņu atskaņotu sistēmā Soundbar.

1. metode Savienojuma izveide, izmantojot optisko kabeli

1. Savienojiet galvenās ierīces ligzdu DIGITAL AUDIO IN (OPTICAL) un avota ierīces ligzdu OPTICAL OUT, izmantojot digitālo optisko kabeli.
2. Izvēlieties režimu "D.IN", nospiežot augšējā paneļa vai tālvadības pults pogu ➞ (Avots).

2. metode Savienojuma izveide, izmantojot HDMI kabeli

1. Pievienojiet HDMI kabeli (nav iekļauts komplektācijā) no Soundbar apakšdaļā esošās HDMI IN pieslēgvetas pie digitālās ierīces HDMI OUT pieslēgvetas.
2. Pievienojiet HDMI kabeli (nav iekļauts komplektācijā) no Soundbar apakšdaļā esošās HDMI TO TV (ARC) pieslēgvetas pie TV HDMI IN pieslēgvetas.
3. Nospiediet augšējā panela vai tālvadības pults pogu (Avots) un pēc tam izvēlieties "HDMI".
4. Soundbar displeja panelī tiek parādīts izvēlētais režīms "HDMI" un tiek atskanota skaņa.

08 SAVIENOŠANA AR USB KRĀTUVES IERĪCI

Izmantojot sistēmu Soundbar, varat atskanot mūzikas failus, kas ierakstīti USB atmiņas ierīcēs.

1. Pievienojiet USB ierīci izstrādājuma apakšdaļa esošajam USB portam.
2. Nospiediet augšējā paneļa vai tālvadības pults pogu ➞ (Avots) un pēc tam izvēlieties "USB".
3. Displejā tiks parādīts uzraksts "USB".
4. Izmantojot sistēmu Soundbar, atskaņojiet mūzikas failus, kas ierakstīti USB atmiņas ierīcēs.

- Sistēma Soundbar izslēdzas automātiski (Auto Power Down), ja USB ierīce ir pievienota ilgāk nekā 20 minūtes.

Faila formāta veidu saderības saraksts

Paplašinājums	Kodeks	Iztveršanas frekvence	Datu pārraides ātrums
*.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz	32 kbps ~ 320 kbps
	MPEG1 Layer3	32 kHz ~ 48 kHz	32 kbps ~ 320 kbps
	MPEG2 Layer3	16 kHz ~ 24 kHz	8 kbps ~ 160 kbps
	MPEG2.5 Layer3	8 kHz ~ 12 kHz	8 kbps ~ 160 kbps
*.wma	WMA7/8/9	32 kHz ~ 48 kHz	32 kbps ~ 320 kbps
*.ogg	Vorbis	32 kHz ~ 48 kHz	45 kbps ~ 500 kbps
*.aac*.m4a	AAC-LC(MPEG2/MPEG4 tikai audio)	32 kHz ~ 48 kHz	32 kbps ~ 320 kbps
*.wav	LPCM	32 kHz ~ 192 kHz	1024 kbps ~ 9216 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 kbps ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 kbps ~ 9216 kbps

• Ja USB ierīcē ir pārāk daudz mapju (aptuveni 200) un failu (aptuveni 2000), Soundbar var būt nepieciešams laiks, lai pieklūtu failiem un atskaņotu tos.
• Soundbar atbalsta tikai USB ierīces ar FAT16 (\~2GB), FAT32 (\~2TB) vai NTFS (\~2TB) failu sistēmām.

09 SAVIENOJUMA IZVEIDE AR MOBILO IERİCI

Savienošana, izmantojot Bluetooth

Kad mobilā ierīce ir pievienota, izmantojot Bluetooth, jūs varat dzirdēt stereo skaņu bez jebkādām problēmām, ko sagādā kabeļu pievienošana.

- Vienlaikus var izveidot s savienojumu ar vienu televizoru vai divām Bluetooth ierīcēm.

Sākotnējā savienojuma izveide

1. Nospiediet tālvadības pults pogu ✝ PAIR, lai aktivizētu režimu "BT PAIRING".

(VAI)

a. Nospiediet augšējā paneļa pogu ➞ (Avots) un pēc tam izvēlieties "BT". Ja ar sistēmu Soundbar nav savienota neviena ierīce, paziņojums "BT" pēc pāris sekundēm automātiski tiek nomainīts uz "BT PAIRING" vai "BT READY", ja pastāv savienojuma ieraksts.
b. Kad tiek parādīts paziņojums "BT READY", nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšējā paneļa pogu (Avots), lai tiktu parādīts paziņojums "BT PAIRING".

1. Sarakstā izvēlieties "[AV] Samsung Soundbar B5-Series".

- Kad sistēma Soundbar un Bluetooth ierīce ir savienotas, priekšējā displejā tiek parādīts uzraksts [Bluetooth ierīces nosaukums] → “BT”.

1. Atskaņojiet sistēmā Soundbar mūzikas failus no ierīces, kas ir pievienota, izmantojot Bluetooth.

Ja ierīci neizdodas pievienot

• Ja sarakstā ir redzams iepriekš pievienotas sistēmas Soundbar nosaukums (piemēram, "[AV] Samsung Soundbar B5-Series", izdzēsiet to.
• Pēc tam atkārtojiet 1. un 2. darbību.

PIEZIME

- Pēc tam kad pirmoreiz esat savienojis Soundbar ar savu mobilā ierīce, izmantojiet režīmu "BT READY", lai izveidotu atkārtotu savienojumu.

Kāda ir atškīrība starp BT READY un BT PAIRING?

• BT READY : šajā režīmā varat meklēt iepriekš savienotos televizorus vai savienot iepriekš savienotu mobilo ierīci ar Soundbar.
• BT PAIRING : Šajā režīmā varat savienot jaunu ierīci ar sistēmu Soundbar. (Nospiediet tālvadības pults pogu ✝ PAIR vai nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšpusē esošo pogu ➞ (Avots), kad sistēma Soundbar darbojas režīmā “BT”.)

PIEZIMES

• Ja, izveidojot savienojumu ar Bluetooth ierīci, tiek pieprasīts PIN kods, ievadiet <0000>.
• Bluetooth savienojuma režimā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 metrus.
• Sistēma Soundbar automātiski izslēdzas, ja tās darbības status Gatavs ir ildzis 20 minūtes.

• Bluetooth ierīces meklēšana vai pareiza savienojuma izveidošana ar sistēmu Soundbar var nenotikt šādos gadījumos:

• ja sistēmas Soundbar tuvumā pastāv spēcīgs elektriskais lauks;

• ja sistēma Soundbar vienlaikus tiek savienota pārī ar vairākām Bluetooth ierīcēm;
  – ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos vilņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

• Sistēma Soundbar atbalsta SBC datus (44,1 kHz, 48 kHz).
• Izveidojiet savienojumu tikai ar tādu Bluetooth ierīci, kas atbalsta A2DP (AV) funkciju.
• Nevarat izveidot sistēmas Soundbar savienojumu ar Bluetooth ierīci, kas atbalsta tikai HF (Hands Free) funkciju.
• Ja sistēma Soundbar ir savienota pārī ar Bluetooth ierīci, ierīces skenēto ierīču sarakstā atlasot ierakstu “[AV] Samsung Soundbar B5-Series”, sistēma Soundbar automātiski tiek pārslēgta režimā “BT”.

- Opcija ir pieejama tikai tad, ja sistēma Soundbar ir pieejama ar Bluetooth ierīci pārī savienoto ierīču sarakstā. (Ierīcei Bluetooth un sistēmai Soundbar ir jābūt iepriekš savienotām pārī vismaz vienu reizi.)

- Sistēmas Soundbar nosaukums Bluetooth ierīces meklēto ieriču sarakstā tiek parādīts tikai tad, ja sistēmas Soundbar displejā ir redzams ziņojums "BT READY".

Bluetooth Power ieslēgšana (SOUND MODE)

Ja iepriekš pārī savienotu Bluetooth ierīci tiek mēģināts savienot pārī ar sistēmu Soundbar, kad ir ieslēgta funkcija Bluetooth Power ieslēgšana un sistēma Soundbar ir izslēgta, sistēma Soundbar tiek automātiski ieslēgta.

1. Nospiediet un vismaz 5 sekundes turiet nospiestu tālvadības pults pogu SOUND MODE, kamēr ir ieslēqta sistēma Soundbar.
2. Sistēmas Soundbar displejā tiek parādīts ziņojums "ON-BLUETOOTH POWER".

Bluetooth ierīces atvienošana no sistēmas Soundbar

Bluetooth ierīces un sistēmas Soundbar savienojumu var pārtraukt. Norādījumus skatiet Bluetooth ierīces lietotāja rokasgrāmatā.

• Sistēmas Soundbar savienojums tiek pārtraukts.
• Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums "BT DISCONNECTED".

Sistēmas Soundbar atvienošana no Bluetooth ierīces

Nospiediet augšējā paneļa vai tālvadības pults pogu ➞ (Avots) un pārslēdzieties uz jebkuru režīmu, izņemot “BT”.

• Atvienošana ilgst noteiktu laiku, jo Bluetooth ierīcei ir jāsaņem atbilde no sistēmas Soundbar. (Savienojuma pārtraukšanas laiks var atšķirties atkarībā no Bluetooth ierīces.)
• Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums "BT DISCONNECTED".

PIEZIMES

• Bluetooth savienojuma režimā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 metrus.
• Sistēma Soundbar automātiski izslēdzas, ja tās ir darbības statuss Gatavs ir ildzis 20 minūtes.

Papildu informācija par tehnoloģiju Bluetooth

Bluetooth ir tehnoloğija, kas Įauj ērti izveidot ar tehnoloğiju Bluetooth saderīgu ieriču savstarpējus savienojumus, izmantojot īsu bezvadu savienojumu.

- Bluetooth ierīce atkarībā no izmantošanas veida var radīt troksni vai darbības traucējumus šādos gadījumos:

• kāda jūsu Ķkermēna daļas saskaras ar Bluetooth ierīces uztveršanas/pārvades sistēmu vai sistēmu Soundbar;
• tas ir atkarīgs no sienas stūrī vai telpas daļas radīto šķēršļu izraisītām elektriskām svārstībām;

• ierīce tiek pakļauta elektriskās strāvas traucējumiem, ko rada ierīces, tostarp medicīnas aprīkojums, mikroviļņu krāsnis un bezvadu LAN iekārtas, kas darbojas tādā pašā frekvenču joslā.

• Savienojiet sistēmu Soundbar pārī ar Bluetooth ierīci, kamēr tās atrodas tuvu viena otrai.

• Jo lielāks ir attālums starp sistēmu Soundbar un Bluetooth ierīci, jo sliktāka ir signāla kvalitāte. Ja attālums pārsniedz tehnoloģijas Bluetooth darbības diapazonu, savienojums tiek pārtraukts.
• Zonās ar sliktu signāla uztveršanas kvalitāti, iespējams, Bluetooth savienojums nedarbosies pareizi.
• Bluetooth savienojums darbojas tikai tad, ja ierīce ir tuvumā. Savienojums tiek automātiski pārtraukts, ja Bluetooth ierīce atrodas ārpus diapazona. Arī atrodoties diapazonā, skaņas kvalitāti var pasliktināt škēršli, piemēram, sienas vai durvis.
• Bezvadu ierīces darbības laikā var rasties elektriskie traucējumi.

Savienojums Bluetooth Multi

Sistēma Soundbar vienlaikus var būt savienota ar 2 Bluetooth ierīcēm.

1. Savienojiet sistēmu Soundbar ar divām Bluetooth ierīcēm. (Skatiet 27. lpp.)
2. Kad ir izveidots savienojums ar divām Bluetooth ierīcēm, atskanojiet mūziku no vienas no ierīcēm.
3. Ja mūzika tiek atskanoṭa no Bluetooth ierīces "B", kamēr atskano no ierīces "A", mūzikas atskanošana sākas ierīcē "B", un atskanošana tiek automātiski apturēta/pauzēta ierīcē "A".
4. Versijās, kas vecākas par AVRCP V1.4, pārslēgšana no vienas atskanojošās ierīces uz otru var aizkavēties.

Bluetooth savienošana pārī ar vairākām ierīcēm

Kā savienot pārī sistēmu Soundbar ar vairākām ierīcēm

1. leslēdziet sistēmu Soundbar.
2. Tikai režimā "BT" nospiediet un turiet nospiestu Soundbar augšdaļa esošo pogu (Avots) uz vairāk nekā 5 sekundēm, lai Soundbar pārslēgtos režimā "BT PAIRING", pēc tam Bluetooth ierīces sānos ieslēdziet Bluetooth un pieejamo ierīču sarakstā atlasiet Soundbar, Soundbar automātiski izveidos savienojumu ar Bluetooth ierīci.
3. Otru Bluetooth ierīci var savienot pārī ar sistēmu Soundbar, izmantojot to pašu metodi. Ja tiek veikts mēginājums pievienot trešo ierīci, pievienotā ierīce, kas neatskaņo audio, zaudē Bluetooth savienojumu, taču saglabā savienojumu pārī ar sistēmu Soundbar.
4. Izmantojot to pašu metodi, var savienot pārī līdz 8 Bluetooth ierīcēm, taču tikai pēdējās divas vienlaicīgi saglabās savienojumu ar sistēmu Soundbar.

PIEZIMES

• Vienlaicīgi sistēmai Soundbar var būt pievienots tikai viens Samsung televizors vai divas Bluetooth ierīces.
• Kad sistēma Soundbar saņem pieprasījumu izveidot savienojumu ar Samsung televizoru, sistēma tiek atvienota no Bluetooth ierīcēm.
• Soundbar noklusējums ir "ON-BT MULTI CONNECTION", bet atjaunošanai no cita režīma uz režīmu, kur nav vairāki savienojumi, nospiediet un turiet nospiestu tālvadības pults pogu ✝ PAIR ilgāk par 5 sekundēm gaidstāves režīmā, līdz displejā parādās "OFF-BT MULTI CONNECTION".

10 SIENAS STIPRINĀJUMA UZSTĀDĪŠANA

Piesardzības pasākumi uzstādīšanas laikā

• Uzstādiet stiprinājumu tikai pie vertikālas sienas.
• Neuzstādiet vietā, kurā ir augsta temperatūra vai augsts mitruma līmenis.
• Pārliecinieties, vai siena ir pietiekami izturīga, lai noturētu šī izstrādājuma svaru. Ja tā nav, nostipriniet sienu vai izvēlieties citu uzstādīšanas vietu.

- legādājieties un izmantojiet turētājskrūves vai enkurskrūves, kas ir piemērotas attiecīgajai sienai (sausais apmetums, metāls, koks utt.). Ja iespējams, stiprinājuma skrūves nostipriniet sienas balstos.

- legādājieties tādas sienas stiprinājuma skrūves, kas ir piemērotas tās sienas tipam un biezumam, pie kuras uzstādīsit sistēmu Soundbar.

- Diametrs: M5

– Garums: ieteicams 35 mm vai garākas.

- Pirms sistēmas Soundbar uzstādīšanas uz sienas savienojiet tās kabelus ar ārējām ierīcēm.

- Pirms tā uzstādīšanas noteikti izslēdziet ierīci un atvienojiet to no barošanas avota. Pretējā gadījumā var tikt izraisīts elektrošoks.

Sienas stiprinājuma komponenti

Sienas stiprinājuma šablons

Skrūves turētājs Skrūve

Sienas stiprinājuma kronšteinu

1. Piespiediet Sienas stiprinājuma šablons pie sienas virsmas.

2. Sienas stiprinājuma šablons ir jānovieto līdzeni.

3. Ja televizors tiks stiprināts pie sienas, uzstādiet sistēmu Soundbar vismaz 5 cm zem televizora.

1. Salāgojiet Sienas stiprinājuma vadotnes viduslīniju ar televizora viduspunktu (ja uzstādāt sistēmu Soundbar zem televizora) un pēc tam fiksējiet Sienas stiprinājuma šablons pie sienas, izmantojot līmlenti.

- Ja neuzstādāt sistēmu zem televizora, novietojiet Viduslinija uzstādīšanas vietas vidū.

1. Izmantojiet pildspalvu, lai atzīmētu caurumus, noņemiet Sienas stiprinājuma šablons.

1. Izmantojot piemērota izmēra urbi, izurbiet sienā atveri katrā atzīmētajā vietā.

- Ja atzīmes neatbilst tapu pozīcijām, pirms atbalsta skrūvju ievietošanas atverēs ievietojiet atbilstošos kīlus. Ja lietojat kīlus, noteikti izurbiet pietiekami lielas atveres, kas piemērotas izmantotajiem kīliem.

1. Izstumiet skrūvi (nav iekļauta komplektācijā) caur katru Skrūves turētājs un pēc tam cieši ieskrūvējiet katru skrūvi balsta skrūves atverē.

1. Uzstādiet 2 Sienas stiprinājuma kronšteinu pareizā virzienā sistēmas Soundbar apakšā, izmantojot 2 Skrūves.

- Veicot montāžu, pārliecinieties, vai Sienas stiprinājuma kronšteinu izvirzītās daļas atrodas aiz sistēmas Soundbar aizmugures.

1. Uzstādiet sistēmu Soundbar ar tai piestiprinātajiem Sienas stiprinājuma kronšteinu, uzkarinot Sienas stiprinājuma kronšteinu uz sienā ieskrūvētajām Skrūves turētājs.

1. Pabīdiet sistēmu Soundbar uz leju, kā parādīts tālāk, lai Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

- levietojiet Skrūves turētājs Sienas stiprinājuma kronšteinu platākajā (apakšējā) daļa un pēc tam pabīdiet Sienas stiprinājuma kronšteinu uz leju, Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

Uznēmums Samsung turpmāk var piedāvāt sistēmas Soundbar aparātprogrammatūras atjauninājumus.

Ja ir pieejams kāds atjauninājums, aparatprogrammatūru var atjaunināt, pievienojot USB ierīci ar tajā saglabāto aparatprogrammatūras atjauninājumu sistēmas Soundbar USB pieslēgvietai. Papildinformāciju par atjauninājuma failu lejupielādi skatiet Samsung tīmekļa vietnē www.samsung.com → Support.

Pēc tam izvēlieties izstrādājuma veidu vai ievadiet sistēmas Soundbar modela numuru, izvēlieties opciju Programmatūra un lietotnes un pēc tam Lejupielādes. Nemiet vērā, ka funkciju nosaukumi var atšķirties.

Kā pārbaudīt aparātprogrammatūras versiju

1. Izslēdziet sistēmu Soundbar.
2. Nospiediet un aptuveni 5 sekundes turiet nospiestu tālvadības pults pogu (skaṇas regulēšana).
3. Katra versija sistēmas Soundbar displejā tiek parādīta šādā secībā.

(Programmatūras versija → HDMI → Tx → Rx)

• Tx : Bezvadu Tx modulis sistēmā Soundbar.
• Rx : Bezvadu Rx modulis zemfrekvenču skalrunis iericē.

• R2 versijas displejs

- Aizmugurējais R2--- bez savienojuma - Savienots aizmugurējais R2xxx

Atjaunināšanas procedūra

Svarīgi: atjaunināšanas funkcija izdzēš visus lietotāja iestatījumus. Mēs iesakām pierakstīt savus iestatījumus, lai pēc atjaunināšanas tos varētu ērti iestatīt no jauna. Nemiet vērā, ka, veicot aparātprogrammatūras atjaunināšanu, tiek atiestatīts arī zemfrekvenču skalruņa savienojums.

1. Pievienojiet USB zibatminas disku datora USB portam.
   Svarīgi: Pārliecinieties, vai USB zibatmiņas diskā nav mūzikas failu. Tas var izraisīt programmaparatūras atjaunināšanas klūmi.
2. Atveriet (samsung.com) → atlasiet levadīt modela numuru un ievadiet Soundbar modeli. Atlasiet rokasgrāmatas un lejupielādes un lejupielādējiet visjaunāko programmatūras failu.
3. Saglabājiet lejupielādēto programmatūru USB zibatmiņā un izvēlieties “Izvilkt šeit”, lai tilpatspiestu mapi.
4. Izslēdziet sistēmu Soundbar un pievienojiet USB zibatmiņas disku ar programmatūras atjauninājumu USB portam.
5. leslēdziet Soundbar un mainiet avotu uz "USB" režīmu. 3 minūšu laikā parādās "UPDATE" un sākās atjaunināšana. Kad atjaunināšana ir pabeigta, Soundbar automātiski izslēdzas un ieslēdzas.
6. Uz 5 sekundēm nospiediet augšēja paneļa pogu – +(Skalums). Displejā parādās "INIT", Soundbar automātiski izslēdzas. Atjaunināšana ir pabeigta.

- Šim izstrādājumam ir duālās sāknēšanas (DUAL BOOT) funkcija. Ja aparātprogrammatūras atjaunināšana neizdodas, aparātprogrammatūru varat atjaunināt vēlreiz.

1. Atjaunojiet sistēmas Soundbar iestatījumus.

Ja netiek parādīts paziņojums UPDATE

1. Izslēdziet sistēmu Soundbar, atvienojiet un vēlreiz pievienojiet USB krātuves ierīci, kurā ir saglabāti atjaunināšanas faili, sistēmas Soundbar USB portam.
2. Atvienojiet sistēmas Soundbar barošanas vadu, pievienojiet to atpakal un pēc tam ieslēdziet sistēmu Soundbar.

PIEZIMES

• Aparātprogrammatūras atjaunināšana var nedarboties pareizi, ja USB krātuves ierīcē ir saglabāti sistēmas Soundbar atbalstīti audio faili.
• Kamēr tiek veikta atjaunināšana, neizslēdziet barošanu un neatvienojiet USB ierīci. Kad aparātprogrammatūras atjaunināšana ir pabeigta, galvenā ierīce automātiski izslēdzas.
• Pēc atjaunināšanas sistēmā Soundbar tiek inicializēta lietotāja iestatījumu izvēlne, lai jūs varētu iestatīt savus iestatījumus no jauna. Mēs iesakām pierakstīt savus iestatījumus, lai pēc atjaunināšanas tos varētu ērti atiestatīt. Nemiet vērā, ka, veicot aparātprogrammatūras atjaunināšanu, tiek atiestatīts arī zemfrekvenču skaļruņa savienojums. Ja pēc atjaunināšanas savienojums ar zemfrekvenču skaļruni netiek atkal izveidots automātiski, skatiet 16. lpp. Ja programmatūras atjaunināšana neizdodas, pārbaudiet, vai USB zibatmiņa nav bojāta.

- Mac OS datoru lietotājiem kā USB formātu ieteicams izmantot MS-DOS (FAT).

- Atjaunināšana, izmantojot USB, var nebūt pieejama atkarībā no USB krātuves ierīces ražotāja.

Pirms meklējat palīdzību, pārbaudiet tālāk norādīto.

Soundbar neieslēdzas.

→Pārbaudiet, vai sistēmas Soundbar barošanas vads ir pareizi iesprausts kontaktligzdā.

Soundbar darbojas klūdaini.

→Atvienojiet barošanas vadu un atkal iespraudiet to.
→leslēdziet un izslēdziet ārējo ierīci un mēģiniet vēlreiz.
→Ja nav signāla, sistēma Soundbar pēc zināma laika automātiski tiek izslēgta. leslēdziet barošanu. (skatiet 7. lpp.)

Ja tālvadības pults nedarbojas.

→Novietojiet tālvadības pulti tieši pret Soundbar.
→Nomainiet baterijas pret jaunām.

Soundbar neatskaņo nevienu skaņu.

→Sistēmas Soundbar skalums ir pārāk mazs vai izslēgts. Noregulējiet skalumu.
→Kad ir pievienota kāda ārējā ierīce (STB, Bluetooth ierīce, mobilā ierīce u.c.), regulējiet ārējās ierīces skalumu.
→Lai atskanotu televizora skaņu, izvēlieties Soundbar. (Samsung televizors: Sākums
(→ Izvēlne → Iestatījumi ( )→ Visi iestatījumi ( → Skaņa → Skaņas izvade → Izvēlieties Soundbar)
→Vada savienojumam ar sistēmu Soundbar jābūt stingram. Atvienojiet vadu un pievienojiet vēlreiz.
→Atvienojiet strāvas vadu pavisam, pievienojiet to vēlreiz un ieslēdziet ierīci.
→Veiciet ierīces inicializāciju un mēģiniet vēlreiz. (skatiet 34. lpp.)

Zemfrekvences skalrunis neatskaņo nevienu skaņu.

→Pārbaudiet, vai LED indikators zemfrekvenču skaļruņa aizmugurē deg zilā krāsā. Ja indikators mirgo zilā krāsā vai deg sarkanā krāsā, savienojiet sistēmu Soundbar un zemfrekvenču skaļruni no jauna. (skatiet 17. lpp.)
→Ja starp sistēmu Soundbar un zemfrekvenču skalruni ir škērslis, tas var radīt darbības traucējumus. Novietojiet ierīces vietā, kur starp tām nav škēršlu.
→Citas tuvumā esošas ierīces, kuras raida radiofrekvenču signālus, var izraisīt savienojuma pārrāvumu. Šādām ierīcēm nevajadzētu atrasties skalruņa tuvumā.
→Atvienojiet strāvas vadu un pievienojiet to vēlreiz.

Zemfrekvenču skalrunis neskan pietiekami skali.

→lespējams, jūsu atskanotā satura ieraksta skalums ir zems. Pamēginiet noregulēt zemfrekvenču skalruņa skalumu. (skatiet 12. lpp.)
→Novietojiet zemfrekvenču skalruni sev tuvāk.

Ja televizors nav pievienots, izmantojot HDMI TO TV (ARC).

→Pärbaudiet, vai HDMI kabelis ir pareizi pievienots ARC pieslēgvietai. (skatiet 20. lpp.)
→Savienojuma izveide var nebūt iespējama pievienotas ārējās ierīces dēļ (pierīce, spēļu konsole u.c.). Savienojiet sistēmu Soundbar tieši.
→HDMI-CEC var nebūt aktivizēts televizorā. leslēdziet CEC televizora izvēlnē. (Samsung televizors: Sākums ( ➞ → Izvēlne → lestatījumi ( ➞ → Visi iestatījumi ( ) ➞ Savienojums → Ārējo ierīču pārvaldnieks → Anynet+ (HDMI-CEC) DEG)

Neienāk skaņas signāls, ja savienojums ar televizoru ir izveidots, izmantojot režīmu HDMI TO TV (ARC).

→ lerīce neatskaņo ienākošo signālu. Nomainiet televizora audio izvades režīmu uz PCM vai Dolby Digital. (Samsung televizoriem: Sākums (n) → Izvēlne → lestatījumi (o) → Visi iestatījumi ( )) Skaņa → lestatījumi ekspertiem → Digitālās izvades audioformāts)

Soundbar neizveido savienojumu, izmantojot Bluetooth.

→Lai izveidotu savienojumu ar jaunu ierīci, pārslēdzieties uz režīmu "BT PAIRING". (Nospiediet tālvadības pults pogu ✝PAIR vai vismaz 5 sekundes turiet nospiestu pogu ➞ (Avots) uz korpusa.)
→Ja sistēma Soundbar ir pievienota citai ierīcei, tad pirms pārslēgšanas uz citu ierīci, šī ierīce vispirms ir jāatvieno.
→Atjaunojiet savienojumu pēc Bluetooth skaļruņu saraksta izdzēšanas. (Samsung televizors: Sākums ( → Izvēlne → lestatījumi ( → Visi iestatījumi ( ) → Skaņa → Skaņas izvade → Bluetooth skaļruņu saraksts)
→lespējams, ir atspējota automātiskā savienojuma izveide ar televizoru. Kad sistēma Soundbar ir režīmā “BT READY”, uz Soundbar tālvadības pults nospiediet pogu Pa kreisi un turiet to nospiestu, lai atlasītu ON-TV CONNECT. Ja redzams ziņojums OFF-TV CONNECT, vēlreiz nospiediet pogu Pa kreisi un turiet to nospiestu 5 sekundes, lai pārslēgtu savienojumu.
→Atvienojiet strāvas vadu, atkal pievienojiet to un mēginiet vēlreiz.
→Veiciet ierīces inicializāciju un mēģiniet vēlreiz. (skatiet 34. lpp.)

Skaņa pazūd, izveidojot savienojumu ar Bluetooth palīdzibu.

→Ja ierīce, kurai izveidots savienojums ar Bluetooth palīdzību, pārvietojas prom no Soundbar, var tikt izraisīts skaņas zudums. Pārvietojiet ierīci tuvāk Soundbar.
→Ja kāda ħermeņa daļa ir saskarē ar Bluetooth raiduztvērēju vai produktu, kas uzstādīts uz metāla mēbeles, skaņa var pazust. Pārbaudiet uzstādīšanas un lietošanas apstāklus.

Bluetooth vairāki savienojumi nedarbojas.

→Kad TV ir pievienots Soundbar, Bluetooth vairāki savienojumi var nedarboties. Atvienojiet Soundbar no TV un mēginiet vēlreiz.
→Pārbaudiet, vai Bluetooth vairāku savienojums iestatijums ir ieslēgts. (Skatiet sadaļu “Soundbar neizveido savienojumu, izmantojot Bluetooth.”.)
→ Atvienojiet pašreiz atskanoto ierīci, sapārojiet ar pievienojamo ierīci un vēlreiz pievienojiet iepriekšējo ierīci.
→Ja skaņas nav pat pēc atbilstoša savienojuma izveides, skatiet sadaļu "Skaņa pazūd, izveidojot savienojumu ar Bluetooth palīdzību.".

Soundbar neieslēdzas automātiski ar TV.

→Ja sistēma Soundbar tiek izslēgta, kamēr televizors ir ieslēgts, barošanas sinhronizācija ar televizoru tiek atspējota. Vispirms izslēdziet televizoru.

13 LICENCE

Dolby

AUDIO

Lai nosūtītu jautājumus un pieprasījumus par atvērto pirmkodu, sazinieties ar uzņēmumu Samsung Open Source (http://opensource.samsung.com)

15 SVARİGA PIEZİME PAR APKOPI

• Shēmas un attēli šajā lietotāja rokasgrāmatā ir nodrošināti tikai atsaucei, un tie var atšķirties no faktiskā izstrādājuma izskata.
• Šādos gadījumos var tikt iekasēta administrēšanas maksa:

(a) pēc jūsu pieprasījuma tiek izsaukts inženieris, taču izstrādājums nav bojāts (t. i., ja neesat izlasījis šo lietotāja rokasgrāmatu);

(b) esat atnesis ierīci uz remonta centru, taču izstrādājums nav bojāts(t. i., ja neesat izlasījis šo lietotāja rokasgrāmatu).

- Jūs tiksiet informēts par administrēšanas maksas apmēru pirms speciālista ierašanās.

16 SPECIFIKĀCIJAS UN NORĀDĪJUMI

Specifikācijas

Modela nosaukums HW-B530
USB 5V/0,5A
Svars 2,1 kg
Izmēri (P x A x Dz) 860,0 x 59,4 x 75,0 mm
Darba temperatūras diapazons +5°C līdz +35°C
Darba mitruma diapazons 10 % līdz 75 %
PASTIPRINĀTĀJSNominālā izvades jauda	160W(40Wx4)
Atbalstītie atskaņošanas formāti(DTS 2.0 aun DTS Virtual:X skaņa tiek atskaņotaDTS formātā.)	LPCM 2 kanālu, Dolby AudioTM(atbalsta Dolby® Digital), DTS, DTS Virtual:X
BEZVADU IERĪCES IZEJAS JAUDABT raiditāja maksimālā jaudaSRD raiditāja maksimālā jauda	100 mW, 2,4 GHz – 2,4835 GHz25 mW, 5,725 GHz – 5,825 GHz
Zemfrekvenču skaļruņa nosaukums PS-WB55D
Svars 4,4 kg
Izmēri (P x A x Dz) 184,0 x 346,0 x 295,0 mm
PASTIPRINĀTĀJSNominālā izvades jauda	200W
BEZVADU IERĪCES IZEJAS JAUDASRD raiditāja maksimālā jauda	25 mW, 5,725 GHz – 5,825 GHz
Kopējais energijas patēriņš gaidstāves režīmā (W)	2,0W
BluetoothPieslēgvetas deaktivizēšanas metode	Nospiediet un vismaz 5 sekundes turiet pogu SOUND MODE, lai izslēgtu Bluetooth Power funkciju.

PIEZIMES

• Samsung Electronics Co., Ltd patur tiesības bez brīdinājuma veikt izmaiņas specifikācijās.
• Svars un izmēri ir norādīti aptuveni.

Līdz ar šo Samsung apstiprina, ka šis radio aprīkojums atbilst Direktīvas 2014/53/ES un saistošajām Apvienotās Karalistes ar likumu noteiktajām prasībām.

Atbilstības deklarācijas pilns teksts ir pieejams šajā interneta adresē http://www.samsung.com, izvēlieties Atbalsts un ievadiet modela nosaukumu.

Šo aprīkojumu var darbināt visās ES valstīs un Apvienotajā Karalistē.

[Pareiza atbrīvošanās no šī izstrādājuma baterijām]

(Attiecas uz valstīm, kur tiek izmantotas atseviškas savākšanas sistēmas.)

Šis markējums uz baterijas, rokasgrāmatas vai iepakojuma norāda, ka pēc šajā izstrādājumā ietverto bateriju kalpošanas laika beigām no tām nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Ja ir atzīmēti kīmiskie simboli Hg, Cd vai Pb, baterija satur dzīvsudrabu, kadmiju vai svinu tādā līmenī, kas pārsniedz Direktīvā 2006/66/EK noteiktos standartlīmeņus. Ja baterijas netiek pareizi izmestas, šīs vielas var nodarīt kaitējumu cilvēku veselībai vai videi.

Lai aizsargātu dabas resursus un veicinātu materiālu atkārtotu lietošanu, lūdzu, nodaliet baterijas no citu veidu atkritumiem un nododiet tās pārstrādei atbilstoši vietējai bezmaksas bateriju pārstrādes sistēmai.

Pareiza atbrīvošanās no šī izstrādājuma (elektriskā un elektroniskā aprīkojuma atkritumi)

(Attiecas uz valstim, kur tiek izmantotas atseviškas savākšanas sistēmas.)

Šis markējums uz izstrādājuma, piederumiem vai dokumentācijas norāda, ka pēc izstrādājuma kalpošanas laika beigām no izstrādājuma un tā elektroniskajiem piederumiem (piemēram, lādētāja, austinām, USB kabela) nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Lai nepieļautu iespējamu kaitējumu apkārtējai videi vai cilvēku veselībai nekontrolētas atkritumu likvidēšanas dēļ, atdaliet šos priekšmetus no citu veidu atkritumiem un utilizējiet tos atbilstoši prasībām, tādējādi veicinot materiālo resursu ilgtspējīgu atkārtoto izmantošanu.

Lai saņemtu detalizētu informāciju par to, kur un kā var nogādāt šos priekšmetus, lai tos pārstrādātu videi draudzīgā veidā, mājsaimniecību lietotājiem ir jāsazinās ar mazumtirgotāju, no kura viņi iegādājās šo izstrādājumu, vai vietējo valsts iestādi.

Komerclietotājiem ir jāsazinās ar piegādātāju un jāiepazīstas ar pirkšanas līguma noteikumiem un nosacījumiem. Šo izstrādājumu un tā elektroniskos piederumus nedrīkst sajaukt ar citiem likvidējamiem uzņēmuma atkritumiem.

Informāciju par uzņēmuma Samsung saistībām vides aizsardzības jomā un ar izstrādājumu saistītajiem tiesību aktos noteiktajiem pienākumiem, piemēram, REACH, WEEE, Akumulatori, skatiet vietnē: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

KOMISIJAS REGULA (ES) 2019/1782

Ekodizaina prasības ārējiem barošanas avotiem :

www.samsung.com/global/ecodesign_component

OHUTUSTEAVE

HOIATUSED

ELEKTRILÖÖGIOHU VÄHENDAMISEKS ÄRGE EEMALDAGE KAANT (EGA TAGAPANEELI).

SEADMES POLE KASUTAJA HOOLDATAVAID OSI. HOOLDAMISEKS PÖÖRDUGE KVALIFITSEERITUD TEENINDUSTÖÖTAJATE POOLE.
