KASUTUSJUHEND HW-Q810GC SAMSUNG

1. meetod. Ühendamine HDMI-kaabliga

(võimalik Dolby Atmose / DTS:X dekodeerimine ja taasesitus) . . . . . . . .22

2. meetod. Ühendamine, kasutades optilist kaablit . . . . . . . . . . . . . . . . . .23

07 Mobiilseadme ühendamine 24

1. meetod. Bluetoothi kaudu ühendamine . . . . . . . . . . . . . . . . . . . . . . . . . . .24

2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine. . . . . . . . . . . . .26

• Tap Soundi kasutamine p. 27
• 08 Ühendamine Apple AirPlay 2 kaudu 28 09 Seinakinnituse paigaldamine 29 Ettevaatusabinõud paigaldamisel p. 29
• Seinakinnituse komponendid p. 29
• Ruumhelikõlari seinale paigaldamine (ainult asjakohased mudelid) p. 30
• 10 Soundbari paigaldamine teleri ette 30 Komponent p. 30
• 11 Tarkvaravärskendus 31 Automaatne värskendus p. 31
• USB kaudu värskendamine p. 31
• Lähtestamine 12 Tõrkeotsing 32EST - 3 01 KOMPONENTIDE KONTROLLIMINE SOUNDBAR Soundbari põhiseade Soundbari kaugjuhtimispult/patareid Bassikõlar POWER x 2 x 4 või 2 Ruumhelikõlar (valikuline) (vasak/parem) Toitejuhe (bassikõlar, Surround kõlar, Soundbar) (valikuline) HDMI-kaabel x 2 x 2 (M4 x L10) Seinakinnitusjuhik Hoidikkruvi Kruvi x 2 x 4 Seinakinnituskronstein Kummijalg p. 32

• Teavet toiteallika ja voolutarbe kohta leiate tootel paiknevalt sildilt. (Silt: Soundbari põhiseadme tagakülg)

• Lisakomponentide või valikuliste kaablite ostmiseks võtke ühendust Samsungi teeninduskeskuse või Samsungi klienditeenindusega.

• Lisateabe saamiseks seinakinnituse või kummijala kohta vt lk 29–31.

• Kujundust, tehnilisi andmeid ja rakenduste kuva võidakse ette teatamata muuta.

• Tarvikute välimus võib veidi erineda ülaltoodud joonistest.

• Samsung Electronics Co. Ltd jätab endale õiguse muuta tehnilisi andmeid ette teatamata.

• Mass ja mõõtmed on ligikaudsed.EST - 4 02 TOOTE ÜLEVAADE Soundbari ülapaneel

(Mitu funktsiooni) Nupp (mudelid HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC)

• Standby režiimis vajutage Soundbari sisse lülitamiseks nuppu (Mitu funktsiooni).

• Sisendallika vahetamiseks vajutage nuppu (Mitu funktsiooni).

(Toide) Nupp (mudel HW-Q7**C, HW-Q7**GC) Lülitab toite sisse ja välja.

(Helitugevus) Nupp Reguleerib helitugevust.

(Mikrofon sisse/välja) Nupp (mudelid HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC) Vajutage seda nuppu mikrofoni sisse- või väljalülitamiseks. Kui mikrofon on välja lülitatud, põleb punane LED-näidik. Põleb punaselt Mikrofon väljas Kustub punaselt Mikrofon sees

• Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp tööle 4 kuni 6 sekundi jooksul.

• Kui lülitate seadme sisse, tekib enne heli kõlamist 4 kuni 5 sekundi pikkune viivitus.

• Kui kuulete heli nii telerist kui ka Soundbarist, avage teleri heli menüü Seaded ja seadke teleri kõlar valikule Väline kõlar.EST - 5 Soundbari alumine paneel HDMI IN 1 HDMI IN 2 SERVICE

1 POWER Ühendage Soundbari vahelduvvoolu toitejuhe. (Vt lk 11) 2 SERVICE Toote tarkvara uuendamiseks ühendage USB-mäluseade. 3 DIGITAL AUDIO IN (OPTICAL) Välisseadme digitaalse (optilise) väljundiga ühendamiseks. (Vt lk 23) 4 HDMI Sisestab samal ajal digitaalseid video- ja helisignaale, kasutades HDMI-kaablit. Välisseadme HDMI-väljundiga ühendamiseks. (Vt lk 22) 5 HDMI TO TV (eARC/ARC) Teleri HDMI-pesaga ühendamiseks. (Vt lk 15)

• Seinakontaktist toitejuhtme eemaldamisel tõmmake pistikust. Ärge tõmmake juhtmest.

• Ärge ühendage seda seadet või muid osi vahelduvvoolu pistikupessa, enne kui kõik ühendused osade vahel on täielikud.EST - 6

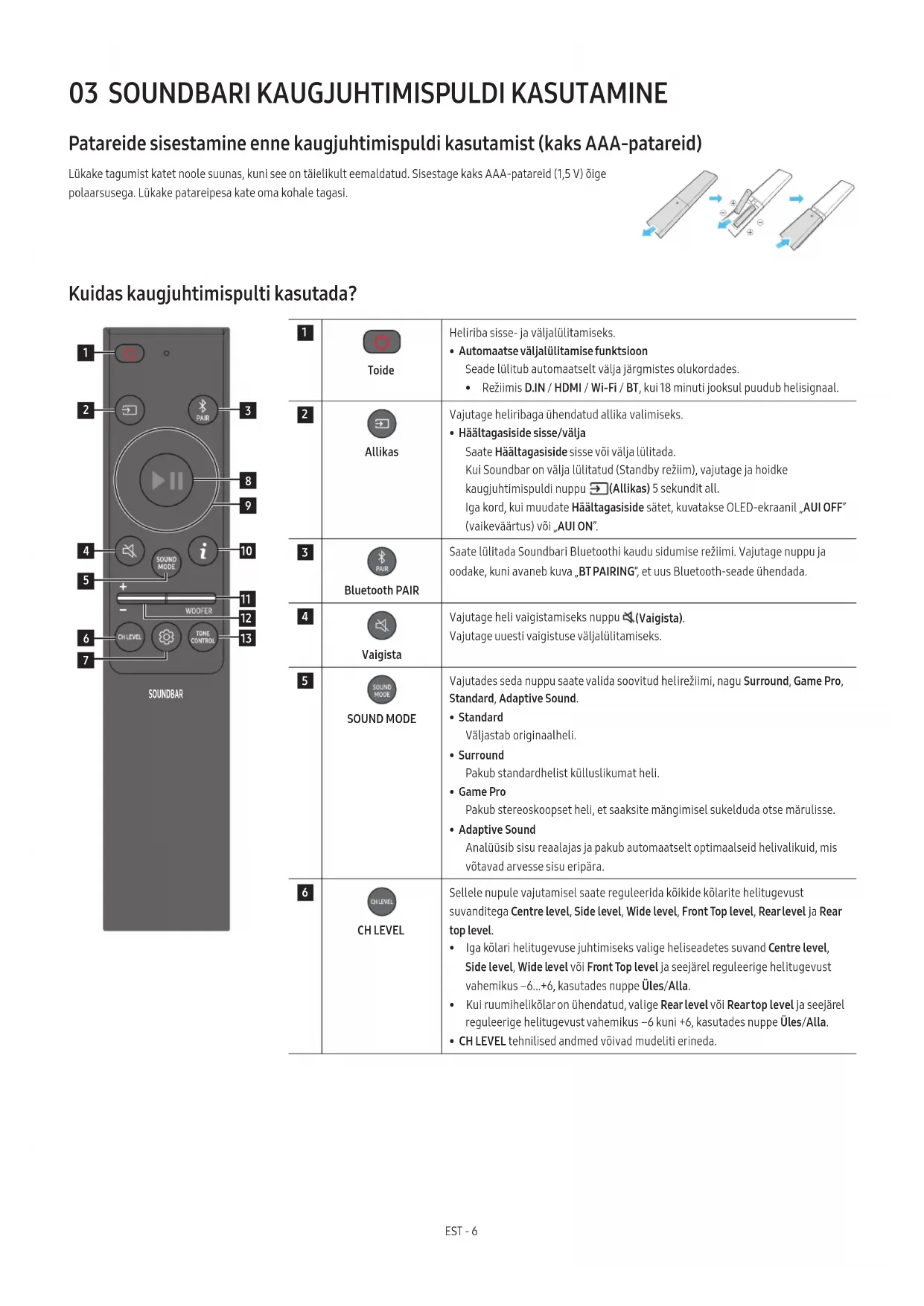

03 SOUNDBARI KAUGJUHTIMISPULDI KASUTAMINE

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (kaks AAA-patareid) Lükake tagumist katet noole suunas, kuni see on täielikult eemaldatud. Sisestage kaks AAA-patareid (1,5 V) õige polaarsusega. Lükake patareipesa kate oma kohale tagasi. Kuidas kaugjuhtimispulti kasutada? SOUNDBAR

Toide Heliriba sisse- ja väljalülitamiseks.

• Automaatse väljalülitamise funktsioon Seade lülitub automaatselt välja järgmistes olukordades.

Allikas Vajutage heliribaga ühendatud allika valimiseks.

• Häältagasiside sisse/välja Saate Häältagasiside sisse või välja lülitada. Kui Soundbar on välja lülitatud (Standby režiim), vajutage ja hoidke kaugjuhtimispuldi nuppu (Allikas) 5 sekundit all. Iga kord, kui muudate Häältagasiside sätet, kuvatakse OLED-ekraanil „AUI OFF” (vaikeväärtus) või „AUI ON”.

Bluetooth PAIR Saate lülitada Soundbari Bluetoothi kaudu sidumise režiimi. Vajutage nuppu ja oodake, kuni avaneb kuva „BT PAIRING“, et uus Bluetooth-seade ühendada.

• Standard Väljastab originaalheli.

• Surround Pakub standardhelist külluslikumat heli.

• Game Pro Pakub stereoskoopset heli, et saaksite mängimisel sukelduda otse märulisse.

• Adaptive Sound Analüüsib sisu reaalajas ja pakub automaatselt optimaalseid helivalikuid, mis võtavad arvesse sisu eripära.

• Iga kõlari helitugevuse juhtimiseks valige heliseadetes suvand Centre level, Side level, Wide level või Front Top level ja seejärel reguleerige helitugevust vahemikus –6...+6, kasutades nuppe Üles/Alla.

• Kui ruumihelikõlar on ühendatud, valige Rear level või Rear top level ja seejärel reguleerige helitugevust vahemikus –6 kuni +6, kasutades nuppe Üles/Alla.

• CH LEVEL tehnilised andmed võivad mudeliti erineda.EST - 7

Heli juhtimine Vajutades nuppu, saate määrata helifunktsiooni, nagu SpaceFit Sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Soovitud üksust saab kohandada nupuga Üles/Alla.

• Funktsioonid SpaceFit Sound ja AVA ei ole mudeli HW-Q7**C, HW-Q7**GC puhul toetatud.

• Voice enhance mode tugevdab lmides ja telesaadetes räägitavat dialoogi, et muuta selle kuulmine lihtsamaks.

• Night mode on optimeeritud öiseks vaatamiseks, kusjuures sätted on reguleeritud nii, et helitugevus väheneb, kuid dialoog on selgelt kuuldav.

• Vajutage ja hoidke nuppu (Heli juhtimine) umbes 5 sekundit all, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz on valitavad nuppudega Parem/Vasak ning kõiki neist saab reguleerida vahemikus –6...+6, kasutades nuppe Üles/Alla. (Jälgige, et helirežiimiks oleks valitud Standard.)

• Kui teleri video ja Soundbari heli ei ole sünkroonis, valige heliseadetest suvand Sync ja seadke heliviivitus vahemikku 0–300 ms, kasutades nuppe Üles/Alla.

• Suvandit Sync toetatakse ainult teatud funktsioonide puhul.

• Funktsiooni Surround speaker mode saadaolevaid seadeid toetab ainult mudel HW-Q9**C, HW-Q9**GC.

• Kõlarifunktsiooni Virtual saab lülitada ON/OFF, kasutades nuppe Üles/Alla.

Esita/Peata Saate selle nupuga muusika taasesituse peatada või seda jätkata.

Üles/Alla/Vasakule/ Paremale Vajutage tähistatud aladele, et valida üles/alla/vasakule/paremale. Vajutage nupul üles/alla/vasakule/paremale, et valida või seada funktsioone.

• Muusika vahelejätmine Järgmise muusikafaili valimiseks puudutage nuppu Parem. Eelmise muusikafaili valimiseks puudutage nuppu Vasak.

• ID SET Kasutage seda suvandit, kui bassikõlar või ruumilised kõlarid pole ühendatud või vajavad taasühendamist. Kui seade on välja lülitatud, vajutage nuppu Üles ja hoidke seda 5 sekundit all, et teha toiming ID SET. (Vt lk 13.)

Info Vajutage aktiivse funktsiooni või saadaoleva koodeki kohta teabe saamiseks. Režiimis BT kuvab see ühendatud seadet (kui sidumine on tehtud) või „BT ready“ (kui on vajalik sidumine).

Liigutage nuppu üles või alla, et reguleerida bassikõlari taset.

HELITUGEVUS Liigutage seda nuppu üles või alla helitugevuse reguleerimiseks.

• Vaigista Vajutage heli vaigistamiseks nuppu HELITUGEVUS. Vajutage uuesti vaigistuse väljalülitamiseks.

TONE CONTROL Kui vajutate nuppu, saate reguleerida kõrgete helide või bassihelide helitugevust. Soovitud üksust saab kohandada nupuga Üles/Alla. Funktsioon on lubatud režiimis Sound, v.a režiimis Standard.

• Kõrgete toonide või bassi helitugevuse juhtimiseks valige heliseadetes suvand TREBLE või heliseadetes BASS ja seejärel reguleerige helitugevust vahemikus –6...+6, kasutades nuppe Üles/Alla.

• Kui bassitase on muudetud, reguleeritakse vastavalt ka bassikõlari taset.EST - 8 Aktiivne häälevõimendi (Active Voice Amplier, AVA)

• Analüüsib välist müra reaalajas Soundbari mängimise ajal, nii et hääl oleks alati selgelt kuulda.

• Analüüsi ajal andmeid ei salvestata.

• Seda funktsiooni ei toeta mudel HW-Q7**C, HW-Q7**GC. Varjatud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine Varjatud nupp Viiteleht Kaugjuhtimispuldi nupp Funktsioon WOOFER (üles) Teleri kaugjuhtimispuldi sisse-/väljalülitamine (ooterežiim) lk 10 Üles ID SET lk 13 (Heli juhtimine) 7 ribaga ekvalaiser lk 7 (Allikas) Häältagasiside sisse/välja (Standby) lk 6 Väljundi tehnilised andmed erinevate heliefektirežiimide puhul <HW-Q9**C, HW-Q9**GC> Efekt Sisend Väljund Bassikõlari ja ruumhelikõlariga Standard

Dolby Atmos®, DTS:X 5.1.2 kanalit 7.1.4 kanalit <HW-Q7**C, HW-Q7**GC> Efekt Sisend Väljund Ainult bassikõlariga Bassikõlari ja ruumhelikõlariga Standard

Dolby Atmos®, DTS:X 3.1.2 kanalit 5.1.4 kanalit Ruumhelikõlarid ei väljasta heli 2 kanaliga väljundi jaoks, kui režiim Standard on aktiivne. Ruumhelikõlarite heli lubamiseks valige efektirežiimiks Surround.EST - 10 Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga Saate reguleerida Soundbari helitugevust kaugjuhtimispuldiga.

• Seda funktsiooni on võimalik kasutada ainult IR-kaugjuhtimispultidega. Bluetooth-kaugjuhtimispulte (puldid, mis nõuavad sidumist) ei toetatata.

• Selle funktsiooni kasutamiseks seadke teleri kõlar valikule Väline kõlar.

• Tootjad, kes seda funktsiooni toetavad: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Lülitage Soundbar välja.

2. Lükake nupp WOOFER üles ja hoidke seda 5 sekundit.

Iga kord, kui lükkate nupu WOOFER üles ja hoiate seda selles asendis 5 sekundit, vahetub režiim järgmiselt: „OFF-TV REMOTE“ (vaikerežiim), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“. Kaugjuhtimispuldi nupp Kuva Olek (Vaikerežiim) OFF-TV REMOTE Teleri kaugjuhtimispuldi keelamine. SAMSUNG-TV REMOTE Samsungi teleri IR-kaugjuhtimispuldi lubamine. ALL-TV REMOTE Kolmanda poole IR-kaugjuhtimispuldi lubamine.EST - 11 04 SOUNDBARI ÜHENDAMINE Toite ja seadmete ühendamine Kasutage bassikõlari, ruumhelikõlarite ja Soundbari seinakontakti ühendamiseks toitejuhet järgmises järjestuses.

• Lisateavet nõutud elektritoite ja voolutarbe kohta leiate tootel olevalt sildilt. (Silt: Soundbari põhiseadme tagakülg)

1. Ühendage toitejuhe bassikõlariga.

Bassikõlari tagumine külg Toitejuhe

2. Ühendage toitejuhe vasak- ja parempoolse ruumhelikõlariga. (valikuline)

Vasaku ja parema ruumhelikõlari alumine osa (valikuline) Toitejuhe

3. Ühendage toitejuhte Soundbariga.

(eARC/ARC) HDMI 1 Soundbari põhiseadme põhi Toitejuhe 4. Ühendage toide Soundbari, bassikõlari ja ruumhelikõlaritega. Bassikõlar ja ruumhelikõlarid loovad ühenduse Soundbari sisselülitamisel automaatselt. ÜHENDUSE LED-tuli – sinine on sees (valikuline) MÄRKUS

• Ühendage bassikõlar ja ruumhelikõlarid toiteallikaga enne Soundbari ühendamist. Bassikõlar ja ruumhelikõlarid loovad ühenduse automaatselt, kui lülitate Soundbari sisse.

• Kui lahutate toitejuhtme, kui toode on sisse lülitatud, ja ühendate selle uuesti, lülitub Soundbar automaatselt sisse.

• Ruumhelikõlari süsteemi toetavad ainult asjakohased mudelid.EST - 12 Soovitatav kõlarite paigutus 150° 150° 135° 135°

Bassikõlar Soundbar Ruumhelikõlar V Ruumhelikõlar P ETTEVAATUST!

• Juhtmevaba vastuvõtja antenn on bassikõlarisse ja surround kõlaritesse sisse ehitatud. Kaitske seadmeid vee ja niiskuse eest.

• Optimaalse kuulamisjõudluse tagamiseks veenduge, et bassikõlari ja surround kõlarite ümbruses olevas piirkonnas poleks ühtegi takistust. Sound kõlari režiim (ainult HW-Q9**C, HW-Q9**GC) Surround kõlari asukohast olenevalt võidakse esitada optimaalset ruumilist heli. Kõlarite paigutuse kohta vaadake allolevat joonist. Režiimi aktiveerimiseks valige Ruumhelikõlari režiim, kasutades Soundbari kaugjuhtimispulti.

(Heli juhtimine) → Ruumhelikõlar → (Üles) / (Alla) → Eesmine / Tagumine) Soundbar Ruumhelikõlar V Ruumhelikõlar P Soundbar Ruumhelikõlar V Ruumhelikõlar P Taha paigutamine Ette paigutamine MÄRKUS

• See režiim on saadaval ainult kindla ruumihelikõlariga Soundbari mudelite puhul.

• Eesmise kõlari režiimis asetage eesmised kõlarid enda poole.

• Surround kõlari režiim on vaikimisi lubatud.EST - 13 Bassikõlari või ruumhelikõlarite käsitsi ühendamine Enne käsitsi ühendamist tehke järgmist.

• Kontrollige, et Soundbari ja bassikõlari või ruumhelikõlarite toitejuhtmed oleksid korralikult ühendatud.

• Veenduge, et Soundbar oleks välja lülitatud.

1. Lülitage Soundbari põhiseade välja.

2. Vajutage ja hoidke all bassikõlari ja ruumhelikõlarite taga olevat nuppu ID SET vähemalt 5 sekundit.

• Iga kõlari taga olev punane näidik lülitub välja ja sinine näidik vilgub. 5 Sec Vilgub kiiresti siniselt Bassikõlari tagumine külg Bassikõlari tagumine külg Vilgub kiiresti siniselt POWER x 2 Vasaku ja parema ruumhelikõlari tagumine külg (valikuline) 5 Sec

3. Vajutage kaugjuhtimispuldil nuppu Üles 5 sekundit.

• Soundbari ekraanile ilmub mõneks ajaks teade ID SET ja kaob seejärel.

• Soundbar lülitub automaatselt sisse, kui ID SET on lõpule jõudnud. SOUND MODE PAIR 5 Sec ID SET

4. Kontrollige, kas LED-näidik LINK põleb püsivalt siniselt (ühendamine on lõppenud).

ÜHENDUSE LED-tuli – sinine on sees (valikuline) Kui Soundbari ja bassikõlari ja surround kõlarite vaheline ühendus on loodud, lõpetab ÜHENDUSE LED-tule näidik vilkumise ja sinine tuli hakkab põlema.EST - 14 LED-näidiku tuled bassikõlari ja ruumhelikõlarite tagumisel küljel. LED-näidik Olek Kirjeldus Lahendus Sinine Bassikõlar Ruumhelikõlarid (ainult asjakohased mudelid) Sinine Sees Ühendatud (tavapärane töö)

Vilgub Ühenduse taastamine Kontrollige, kas Soundbari põhiseadme külge kinnitatud toitekaabel on korralikult ühendatud, või oodake umbes 5 minutit. Kui vilkumine jätkub, proovige bassikõlari ja ruumhelikõlarite käsitsi ühendamist. Vt lk 13. Punane Bassikõlar Punane Ruumhelikõlarid (ainult asjakohased mudelid) Sees Ooterežiim (kui Soundbari põhiseade on välja lülitatud) Kontrollige, kas Soundbari põhiseadme külge kinnitatud toitekaabel on korralikult ühendatud. Ühendus nurjus Ühendage uuesti. Vaadake käsitsi ühendamise suuniseid lk 13. Bassikõlar Punane ja sinine Punane ja sinine Ruumhelikõlarid (ainult asjakohased mudelid) Vilgub Tõrge Vaadake juhendist Samsungi teeninduskeskuse kontaktteavet. MÄRKUS

• Kui põhiseade on välja lülitatud, lähevad bassikõlar ja ruumhelikõlar stand-by režiimi ning bassikõlari STANDBY TULI muutub punaseks, olles mitu korda siniselt vilkunud.

• Kui kasutate Soundbari lähedal seadet, mis kasutab Soundbariga sama sagedust, võib interferents põhjustada heli katkemist.

• Põhiseadme juhtmevaba signaali maksimaalne edastuskaugus on umbes 10 m, kuid võib eri kasutuskeskkondades erinev olla. Kui põhiseadme ja bassikõlari vahel on terasbetoonist või metallist sein, ei pruugi süsteem üldse töötada, kuna juhtmeta signaal ei läbi metalli.

• Ruumhelikõlari süsteemi toetavad ainult asjakohased mudelid. ETTEVAATUST!

• Juhtmevaba vastuvõtja antenn on bassikõlarisse ja surround kõlaritesse sisse ehitatud. Hoidke seade eemal veest ja niiskusest.

• Optimaalse kuulamisjõudluse tagamiseks veenduge, et bassikõlari ja Surround kõlarite ümbruses oleval alal poleks ühtegi takistust.EST - 15 05 TELERIGA ÜHENDAMINE HDMI ARC (Audio Return Channel, helitagastuskanal) toega teleri ühendamine ETTEVAATUST!

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali.

• Teleri ja Soundbari ühendamiseks HDMI-kaabliga, ühendage kindlasti tähisega „ARC“ pesad. Vastasel juhul ei pruugita teleri heli väljastada.

• Soovitatud on Premium High Speed HDMI Cable with Ethernet, mis on serditud HDMI.org poolt. HDMI IN(ARC)HDMI TO TV(eARC/ARC) Ühendage teleri pesaga HDMI IN (ARC/eARC). Ühendage Soundbari põhiseadme pesaga HDMI TO TV (eARC/ARC). HDMI-kaabel Soundbari ülaosa Soundbari põhi TV ARC <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Soundbari ülaosa TV ARC <HW-Q7**C, HW-Q7**GC>

1. Kui Soundbar ja teler on välja lülitatud, ühendage HDMI-kaabel, nagu on näidatud joonisel.

2. Lülitage Soundbar ja teler sisse.

3. Soundbari põhiseadme kuvaaknas kuvatakse „TV ARC“ ja Soundbar esitab teleri heli.

• Kui teleri heli ei väljastata, vajutage Soundbari peal nuppu (Mitu funktsiooni) / (Allikas) või kaugjuhtimispuldi nuppu (Allikas), et valida režiim "D.IN”. Ekraanil kuvatakse järjest D.IN ja TV ARC ning esitatakse teleri helitugevust.

• eARC toega teleri ühendamisel ilmub ekraanile „eARC” ja kostub heli.

• eARC-ga ühenduse loomiseks peab eARC funktsioon olema teleri menüüs sisse lülitatud. Lisateavet seadistamise kohta vaadake TV kasutusjuhendist. (nt Samsungi teler: Avaleht ( ) → Menüü → Seaded ( ) → Kõik seaded ( ) → Heli → Expert Settings → HDMI-eARC Mode (Auto))

• Kui Soundbari põhiseadme kuvaaknas ei kuvata teadet „TV ARC“, siis kontrollige, kas HDMI-kaabel on ühendatud õige pordiga.

• Kasutage Soundbari helitugevuse muutmiseks teleri kaugjuhtimispuldi helitugevuse nuppe. MÄRKUS

• Kui ühendate HDMI ARC-i (helitagastuskanal) toetava teleri Soundbariga HDMI-kaabli kaudu, saate edastada digitaalseid video- ja heliandmeid ilma eraldi optilist kaablit ühendamata.

• Soovitame võimalusel kasutada südamikuta HDMI-kaablit. Kui kasutate südamikuga HDMI-kaablit, valige kaabel, mille läbimõõt on vähem kui 14 mm.

• See funktsioon ei ole saadaval, kui HDMI-kaabel ei toeta ARC-i.

• Kui edastuse heli on kodeeritud Dolby Digitaliga ja teleri digitaalse väljundheli vorminguks on valitud PCM, soovitame valida sätteks Dolby Digital. Teleri sätte muutmisel on helikvaliteet parem. („Dolby Digital“ ja „PCM“ võivad olla olenevalt teleri tootjast teleri menüüs teistmoodi nimetatud.)

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali.

• Kui kasutate optilist kaablit ja pesadel on katted, siis eemaldage need. OPTICAL OUT

(OPTICAL) Optiline kaabel (pole kaasas) Soundbari põhi D.IN Soundbari ülaosa <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Soundbari ülaosa D.IN <HW-Q7**C, HW-Q7**GC> 1. Kui teler ja Soundbar on välja lülitatud, ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) ja teleri väljundpesa OPTICAL optilise kaabliga (pole kaasas), nagu on näidatud joonisel.

2. Lülitage Soundbar ja teler sisse.

3. Vajutage Soundbari peal asuvat nuppu

(Mitu funktsiooni) / (Allikas) või kaugjuhtimispuldi nuppu (Allikas), et valida režiim "D.IN”.

4. Teleri heli väljastatakse Soundbarist.EST - 17

Bluetoothi kaudu ühendamine Kui Samsungi teler ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.

• Korraga saab ühendada ainult ühe Samsungi teleri.

PAIR (VÕI) a. Vajutage ülapaneelil nuppu (Mitu funktsiooni) / (Allikas) ja valige seejärel "BT”. BT lülitub mõne sekundi pärast automaatselt režiimi BT PAIRING“ või režiimi BT READY, kui saadaval on ühenduskirje. Soundbari ülaosa BT READY <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Soundbari ülaosa BT READY <HW-Q7**C, HW-Q7**GC> b. Kui ilmub kiri "BT READY”, vajutage ja hoidke ülapaneelil nuppu (Mikrofon sisse/välja) / (Allikas) kauem kui 5 sekundit all, et kuvada "BT PAIRING”. 5 Sec 5 Sec Soundbari ülaosa BT PAIRING <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Soundbari ülaosa BT PAIRING <HW-Q7**C, HW-Q7**GC>

2. Valige Samsungi teleris Bluetoothi režiim.

(nt Avaleht ( ) → Menüü → Seaded ( ) → Kõik seaded ( ) → Heli → Heliväljund → Bluetooth Kõlarite loend → Soundbar Q***C (Bluetooth))

3. Valige teleris kuvatavast loendist „Soundbar Q***C”.

Saadaoleva Soundbari juures on teleri Bluetooth-seadmete loendis sõnum „Vajab sidumist“ või „Seotud“. Samsungi teleri Soundbariga ühendamiseks valige sõnum ja seejärel looge ühendus.

• Kui Samsungi teler on ühendatud, kuvatakse Soundbari eesmisel kuval [Teleri nimi] → „BT“.

4. Nüüd kuulete Samsungi teleri heli Soundbarist.

• Pärast seda, kui olete Soundbari esimest korda Samsungi teleriga ühendanud, kasutage uuesti ühenduse loomiseks režiimi „BT READY“. Kui seadme ühendamine ebaõnnestub

• Kui teil on Samsungi teleri kõlarite loendis olemasolev Soundbar (nt Soundbar Q***C), siis kustutage see.

• Seejärel korrake etappe 1–3. Soundbari ja Samsungi teleri ühenduse katkestamine Vajutage Soundbari peal asuvat nuppu (Mitu funktsiooni) / (Allikas) või kaugjuhtimispuldi nuppu (Allikas), et valida mõni muu režiim peale "BT”.

• Ühenduse katkestamiseks kulub aega, kuna Samsungi teler peab Soundbarilt vastuse saama. (Vajalik aeg võib olenevalt Samsungi teleri mudelist erineda.)EST - 18 Mis on valikute BT READY ja BT PAIRING erinevus?

• BT READY : selles režiimis saab ühendada uuesti mis tahes varem ühendatud Samsungi teleri või mobiilseadme.

• BT PAIRING: selles režiimis saab ühendada Soundbariga uue seadme. (Vajutage Soundbari kaugjuhtimispuldil nuppu PAIR või hoidke Soundbari peal nuppu (Mikrofon sisse/välja) / (Allikas) kauem kui 5 sekundit vajutatuna, kui Soundbar on režiimis "BT“.) Märkused Bluetooth-ühenduse kohta

• Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.

• Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>.

• Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut.

• Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel. ‒ Soundbari ümber on tugev elektriväli. ‒ Soundbariga on ühendatud samal ajal mitu Bluetooth-seadet. ‒ Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

• Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.EST - 19 Ühenduse loomine Wi-Fi kaudu Ühendamiseelne kontroll-loend

• Wi-Fi-ühendus on saadaval ainult Samsung TV korral.

• Kontrollige, kas juhtmevaba ruuter (Wi-Fi) on sisse lülitatud ja kas teler on ruuteriga ühendatud.

• Teler ja Soundbar peavad olema ühendatud sama juhtmeta võrguga (Wi-Fi).

• Kui juhtmevaba ruuter (Wi-Fi) kasutab DFS-kanalit, ei saa te teleri ja Soundbari vahel Wi-Fi-ühendust luua. Üksikasjalikumat teavet küsige oma Interneti- teenuse pakkujalt.

• Kuna menüüd erinevad olenevalt tootmisaastast, vt oma teleri kasutusjuhendit.

• Teleri ja Soundbari Wi-Fi teel ühendamiseks ühendage juhtmevaba ruuteriga esmalt Soundbar. Wi-Fi-ühenduse loomise üksikasju vt lk 26.

1. Lisateavet Wi-Fi ja Soundbari ühendamise kohta vt lk 26, „2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine”.

2. Seadke teleri helimenüü sisendallikaks Soundbar.

• Alates aastast 2017 välja antud Samsung TV-d Avaleht ( ) → Menüü → Seaded ( ) → Kõik seaded ( ) → Heli → Heliväljund → Soundbar Q***C (Wi-Fi) MÄRKUS Wi-Fi Dolby Atmose ühendus on saadaval mõnede Samsungi telerite ja mõne Soundbari mudeli puhul. Ettevaatust! Soundbar taaskäivitub automaatselt, kui lülitate Wi-Fi sisse/välja. Wi-Fi Pordi inaktiveerimise meetod Wi-Fi sisse-/väljalülitamiseks vajutage Soundbari kaugjuhtimispuldil 30 sekundit nuppu CH LEVEL. Bluetooth Pordi inaktiveerimise meetod Bluetoothi sisse-/väljalülitamiseks vajutage Soundbari kaugjuhtimispuldil 30 sekundit nuppu

TONE CONTROL.EST - 20

Funktsiooni Q-Symphony kasutamine

• Kui Soundbar ühendatakse Samsungi teleriga, mis toetab Q-Symphony funktsiooni, saate heli esitada samaaegselt Soundbari ja teleri kaudu. Kui kasutate funktsiooni Q-Symphony, võimaldab teleril esitatav ruumiline heli nautida rikkalikumat, kolmemõõtmelisemat ruumilise heli efekti.

• Kui Soundbar on ühendatud, kuvatakse teleri ekraanile menüü „TV+Soundbar”. Seaded ( ) → Kõik seaded ( ) → Heli → Heliväljund Teleri menüü HDMI-kaabel VÕI Optiline kaabel (pole kaasas) D.IN

• Teleri menüü näide: TV + [AV] Soundbari seerianimi (HDMI) / TV + [AV] Soundbari seerianimi (Optiline) Wi-Fi Teleri menüü Wi-Fi

• Teleri menüü näide: teler + [AV] Soundbari seerianimi (Wi-Fi) MÄRKUS

• See töötab teleri toetatud kodeki alusel.

• See funktsioon on toetatud ainult juhul, kui ühendatud on HDMI-kaabel, optiline kaabel (pole kaasas) või Wi-Fi.

• Kuvatud teade võib teleri mudeliti erineda.

• Veenduge, et teler ja Soundbar oleksid ühendatud samale juhtmevabale marsruuterile või sagedusele.

• See funktsioon on saadaval mõnede Samsungi telerite ja mõne Soundbari mudeli puhul.EST - 21 SpaceFit Soundi kasutamine See funktsioon analüüsib Soundbari mikrofoni abil kasutaja kuulamisruumi ja pakub ruumi jaoks optimaalset heli. Heli optimeerimine toimub automaatselt.

1. meetod. Soundbari kaudu ühendamine

Funktsiooni lubamiseks lülitage Soundbari kaugjuhtimispuldil sisse režiim SpaceFit Sound.

1. Vajutage nuppu (Heli juhtimine) ja lülitage sisse režiim SpaceFit Sound.

Ekraanile ilmub „SPACEFIT SOUND OFF“.

2. Vajutage kaugjuhtimispuldil nuppu Üles, et lülitada SpaceFit Sound sisse.

Ekraanile ilmub „ON“. SOUND MODE PAIR

3. Vajutage kaugjuhtimispuldil nuppu Alla, et lülitada SpaceFit Sound välja.

Ekraanile ilmub „OFF“. SOUND MODE PAIR

• See on saadaval kõigis helirežiimides.

2. meetod. Teleri kaudu ühendamine

Funktsiooni sisselülitamiseks lülitage Samsungi teleri menüüs sisse režiim Adaptive Sound+. (Avaleht ( ) → Menüü → Seaded ( ) → Kõik seaded ( ) → General → Intelligentse režiimi seaded → Adaptive Sound+)

• Soundbari helirežiim muutub automaatselt režiimiks Adaptive Sound+, kui lülitate teleris sisse režiimi Adaptive Sound+. MÄRKUS

• See funktsioon töötab, kui Soundbar on ühendatud mõne Samsungi teleriga.

• HW-Q7**C, HW-Q7**GC mudelid toetavad ainult teleri kaudu ühendamise meetodit.EST - 22

06 VÄLISSEADME ÜHENDAMINE

1. meetod. Ühendamine HDMI-kaabliga (võimalik Dolby Atmose / DTS:X dekodeerimine ja

taasesitus) Ühendamiseelne kontroll-loend

• Kui heliväljundi suvandid hõlmavad teisest heli, siis veenduge, et see oleks välja lülitatud.

1. Ühendage HDMI-kaabli abil välisseadme port HDMI OUT ja Soundbari allosa port HDMI.

2. Ühendage HDMI-kaabli abil teleri port HDMI IN ja Soundbari allosa port HDMI TO TV (eARC/ARC).

3. Lülitage Soundbar, teler ja välisseade sisse.

4. Vajutage Soundbari peal asuvat nuppu (Mitu funktsiooni) / (Allikas) või kaugjuhtimispuldi nuppu (Allikas), et valida režiim "HDMI”.

5. Soundbari ekraan näitab, et valitud on HDMI režiim ja Soundbar hakkab heli esitama.

• Tehnoloogia Dolby Atmos® / DTS:X kasutamisel tehke järgmist: Kui sisendallikas on Dolby Atmos® / DTS:X, vt „Väljundi tehnilised andmed erinevate heliefektirežiimide puhul” leheküljel 8.

• Kui Dolby Atmos® on aktiveeritud, kuvatakse esiekraanil tekst „DOLBY ATMOS”.

• Kui DTS:X on aktiveeritud, ilmub esiekraanile "DTS:X.

• Tehnoloogia Dolby Atmos® / DTS:X kongureerimine BD-mängijas või muus seadmes Avage oma BD-mängija või muu seadme seadete menüüs heliväljundi valikud ja veenduge, et Bitstreami jaoks oleks valitud „Kodeeringuta“. Näiteks Samsungi BD-mängijal valige Home Menu → Sound → Digital Output ja siis valige Bitstream (töötlemata). Toetatud UHD signaalide tehnilised andmed (3840 × 2160p) Kaadrisagedus (kaadrit/s) Värvisügavus RGB 4 : 4 : 4 YCbCr 4 : 4 : 4 YCbCr 4 : 2 : 2 YCbCr 4 : 2 : 0 < 60 8 bitti O O O O 10 bitti – – O O 12 bitti – – O O

• Toetatud tehnilised andmed võivad erineda olenevalt ühendatud välisseadmest või kasutustingimustest.EST - 23

(OPTICAL) OPTICAL OUT BD/DVD-mängija/digiboks/ mängukonsool Soundbari ülaosa D.IN Optiline kaabel (pole kaasas) Soundbari põhi <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Soundbari ülaosa D.IN <HW-Q7**C, HW-Q7**GC> 1. Ühendage optilise kaabli abil (pole kaasas) Soundbari põhiseadme port DIGITAL AUDIO IN (OPTICAL) välisseadme pordiga OPTICAL OUT.

2. Lülitage Soundbar ja välisseade sisse.

3. Režiimi "D.IN“ valimiseks vajutage Soundbaril nuppu

(Mitu funktsiooni) / (Allikas) või kaugjuhtimispuldil nuppu (Allikas).

1. meetod. Bluetoothi kaudu ühendamine

Kui mobiilseade ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.

• Kui Soundbar on seotud Bluetooth-seadme ühendamisel välja lülitatud, siis see lülitub automaatselt sisse. Esmane ühendus
• Uus Bluetooth-seade peab jääma ühendamisel ühe meetri raadiusesse.

1. Vajutage Soundbari kaugjuhtimispuldil nuppu PAIR, et siseneda režiimi „BT PAIRING“.

PAIR Mobiilseade(VÕI)a. Vajutage ülapaneelil nuppu (Mitu funktsiooni) / (Allikas) ja valige seejärel "BT”. BT lülitub mõne sekundi pärast automaatselt režiimi BT PAIRING“ või režiimi BT READY, kui saadaval on ühenduskirje. Soundbari ülaosa BT READY <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC>Soundbari ülaosa BT READY <HW-Q7**C, HW-Q7**GC> b. Kui ilmub kiri "BT READY”, vajutage ja hoidke Soundbari ülapaneelil nuppu (Mikrofon sisse/välja) / (Allikas) kauem kui 5 sekundit all, et kuvada "BT PAIRING”.5 Sec5 SecSoundbari ülaosa BT PAIRING <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC>Soundbari ülaosa BT PAIRING <HW-Q7**C, HW-Q7**GC>

2. Valige seadmes kuvatavast loendist “Soundbar Q***C”.

• Kui Soundbar on mobiilseadmega ühendatud, kuvatakse eesmisel kuval [Mobiilseadme nimi] → „BT“.

3. Esitage Bluetoothi kaudu ühendatud seadmes olevaid muusikafaile Soundbariga.

• Pärast seda, kui olete Soundbari esimest korda mobiilseadmega ühendanud, kasutage uuesti ühenduse loomiseks režiimi BT READY. Kui seadme ühendamine ebaõnnestub
• Kui teil on mobiiliseadme kõlarite loendis olemasolev Soundbar (nt „Soundbar Q***C“), siis kustutage see.
• Korrake etappe 1 ja 2. Mis on valikute BT READY ja BT PAIRING erinevus?

• BT READY : selles režiimis saab ühendada uuesti mis tahes varem ühendatud Samsungi teleri või mobiilseadme.

• BT PAIRING: selles režiimis saab ühendada Soundbariga uue seadme. (Vajutage Soundbari kaugjuhtimispuldil nuppu PAIR või hoidke Soundbari peal nuppu (Mikrofon sisse/välja) / (Allikas) kauem kui 5 sekundit vajutatuna, kui Soundbar on režiimis "BT“.)EST - 25 Märkused Bluetooth-ühenduse kohta

• Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.

• Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>.

• Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut.

• Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel. ‒ Soundbari ümber on tugev elektriväli. ‒ Soundbariga on ühendatud samal ajal mitu Bluetooth-seadet. ‒ Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

• Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

• Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz).

• Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).

• Soundbari ei saa ühendada Bluetooth-seadmega, mis toetab ainult funktsiooni HF (Vabad käed).

• Soundbari ühendamisel Bluetooth-seadmega asetage need teineteisele võimalikult lähedale.

• Mida kaugemal on Soundbar ja Bluetooth-seade teineteisest, seda nõrgem on helikvaliteet. Bluetooth-ühendus võib katkeda, kui seadmed on leviulatusest väljas.

• Bluetooth-ühendus ei pruugi kehva vastuvõtuga piirkondades oodatud viisil toimida.

• Bluetooth-seadmel võib esineda müra või talitlushäireid järgmistes olukordades: ‒ Kui keha on kokkupuutes Bluetooth-seadme või Soundbari signaalivastuvõtjaga ‒ Nurkades või kui läheduses on takistus, näiteks sein või vahesein, kus võivad toimuda elektrilised muutused. ‒ Muude samas sagedusvahemikus töötavate toodete põhjustatud raadiosidehäirete tõttu (meditsiiniseadmed, mikrolaineahjud ja juhtmevabad LAN- seadmed). ‒ Takistused, nagu uksed ja seinad, võivad helikvaliteeti mõjutada, isegi kui seadmed asuvad leviulatuses.

• Pange tähele, et Soundbari ei saa Bluetooth-funktsiooni kasutamise ajal teiste Bluetooth-seadmetega siduda.

• See juhtmeta seade võib põhjustada töötamise ajal elektromagnetilisi häireid. Bluetooth-seadme lahutamine Soundbarist Bluetooth-seadme saab Soundbarist lahutada. Juhtnööre vt Bluetooth-seadme kasutusjuhendist.

• Ühendus Soundbariga katkestatakse.

• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvab Soundbar esiekraanil „BT DISCONNECTED”. Soundbari ja Bluetooth-seadme ühenduse katkestamine Vajutage Soundbaril nuppu (Mitu funktsiooni) / (Allikas) või kaugjuhtimispuldil nuppu (Allikas), et valida muu režiim kui "BT“.

• Ühenduse katkestamiseks kulub aega, kuna Bluetooth-seade peab Soundbarilt vastuse saama. (Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth- seadmest)

• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvab Soundbar esiekraanil „BT DISCONNECTED”.EST - 26

2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine

Soundbari juhtmevaba võrgu (Wi-Fi) kaudu mobiilseadmega ühendamiseks on vaja rakendust SmartThings. Esmane ühendus

1. Installige mobiilsideseadmesse (nutitelefoni või tahvelarvutisse) rakendus SmartThings ja käivitage see.

2. Järgige rakenduses ekraanisuuniseid Soundbari lisamiseks.

• Mõnel mobiilsideseadmel ei pruugi automaatne hüpikaken (teine kuvatõmmis allpool) ilmuda. Kui hüpikaken ei ilmu, vajutage ekraanil Home nuppu „ ”. Soundbar lisatakse rakendusse.

• Allpool olev illustratsioon võib rakenduse versiooniti erineda. Rakenduse käivitamine Automaatne hüpikaken Seadme lisamine Rakendus SmartThingsEST - 27 Tap Soundi kasutamine Puudutage mobiilseadmega Soundbari, et väljastada mobiilseadmes esitatava sisu heli Soundbarist.

• See funktsioon ei pruugi olenevalt mobiilseadmest toetatud olla.

• See funktsioon ühildub ainult Samsungi mobiilseadmetega, milles töötab Android 8.1 või uuem versioon. Soundbari ülaosa Mobiilseade Rakendus SmartThings

1. Lülitage mobiilseadmes sisse funktsioon Tap Sound.

• Lisateabe saamiseks funktsiooni sisselülitamise kohta vaadake allpool jaotist „Tap Soundi funktsiooni seadistamine“.

2. Puudutage mobiilseadmega Soundbari. Valige kuvatavas sõnumiaknas „Start now“.

Mobiilseadme ja Soundbari vahel luuakse Bluetooth-ühendus.

3. Väljastage mobiilseadmes esitatava sisu heli Soundbarist.

• See funktsioon ühendab mobiilseadme Bluetoothi kaudu Soundbariga, tuvastades vibratsiooni, mis tekib, kui seade puudutab Soundbari.

• Ärge puudutage mobiilseadmega Soundbari teravaid nurki. See võib Soundbari või mobiilseadet kriimustada või kahjustada.

• Soovitatav on katta mobiilseade ümbrisega. Puudutage õrnalt laia ala Soundbari ülaosal, kasutamata liigselt jõudu.

• Selle funktsiooni kasutamiseks värskendage rakendus SmartThings uusimale versioonile. Funktsioon ei pruugi olenevalt rakenduse versioonist toetatud olla. Tap Soundi funktsiooni seadistamine Kasutage rakendust SmartThings, et funktsioon Tap View, Tap Sound sisse lülitada.

3. Lülitage „Tap View, Tap Sound“ sisse, et funktsioon toimiks, kui mobiilseade liigutatakse Soundbari lähedale. Funktsioon on sisse lülitatud. MÄRKUS

• Kui mobiilseade on energiasäästurežiimis, siis funktsioon Tap Sound ei tööta.

• Funktsioon Tap Sound ei pruugi töötada, kui Soundbari lähedal on näiteks elektriseadmeid, mis põhjustavad raadiohäireid. Veenduge, et raadiohäireid tekitada võivad seadmed oleksid Soundbarist piisavalt kaugel.EST - 28

08 ÜHENDAMINE APPLE AIRPLAY 2 KAUDU

• See funktsioon ei pruugi mõnes riigis saadaval olla.

• Samsung Soundbar toetab AirPlay 2-te ja vajab opsüsteemi iOS 13.4 või uuemat versiooni. AirPlay 2 aitab muusikat, netisaateid ja muud heli Apple'i seadmetest Samsungi Soundbari voogedastada.

• AirPlay2 lubamiseks oma Soundbaris peate esmalt registreerima seadme rakenduses Samsung Smart Things, nõustudes rakenduse tingimustega.

• Kontrollige, kas Soundbar on sisse lülitatud ja ühendatud Apple'i seadmega samasse Wi-Fi-võrku.

• Valige AirPlay-toega rakenduses või iPhone'i, iPadi või Maci juhtimiskeskuses.

• Ärge paigaldage seda kõrge temperatuuri või niiskustasemega kohta.

• Kontrollige, kas sein on toote raskuse kandmiseks piisavalt tugev. Kui ei ole, siis tugevdage seina või valige muu paigalduskoht.

• Ostke ja kasutage kinnituskruvisid või -ankruid, mis on mõeldud kasutamiseks teie seina materjaliga (kipsplaat, metallplaat, puitsein jne). Võimaluse korral kinnitage tugikruvid tüüblitega.

• Ostke seinakinnituse kruvid vastavalt selle seina tüübile ja paksusele, millele soovite Soundbari kinnitada. ‒ Läbimõõt: M5 ‒ Pikkus: soovitatavalt vähemalt 35 mm.

• Enne Soundbari seinale paigaldamist ühendage selle kaablid välisseadmetega.

• Enne seadme paigaldamist veenduge, et see oleks välja lülitatud ja vooluvõrgust lahutatud. Vastasel juhul võib see põhjustada elektrilöögi. Seinakinnituse komponendid Seinakinnitusjuhik x 2 x 2 (M4 x L10) Hoidikkruvi Kruvi x 2 Seinakinnituskronstein

2. Joondage Seinakinnitusjuhiku keskjoon teleri keskjoonega (kui paigaldate

Soundbari teleri alla) ja kinnitage Seinakinnitusjuhik teibi abil seinale.

• Kui te seda teleri alla ei paigalda, seadke keskjoon paigalduskoha keskjoonele. Keskjoon

3. Suruge pastapliiatsi või teritatud pliiatsi ots läbi juhiku mõlemas otsas

oleva kujutise A-tüüp keskpunkti, et märkida tugikruvide asukoht, seejärel eemaldage seinakinnitusjuhik.

4. Kasutades sobiva suurusega puuri, puurige kummagi märgistuse kohale

• Kui märgistused ei vasta tihvtide asendile, siis kinnitage enne tugikruvide sisestamist aukudesse kindlasti sobivad tüüblid. Tüüblite kasutamisel veenduge, et puuritavad augud oleksid kasutatavate tüüblite jaoks piisavalt suured.

5. Lükake kruvi (ei kuulu komplekti) läbi iga hoidikkruvi ja seejärel keerake

kõik kruvid kindlalt tugikruvi aukudesse.

6. Paigaldage 2 seinakinnituskronsteini õigetpidi Soundbari põhjale,

7. Paigaldage Soundbar koos selle külge kinnitatud

seinakinnituskronsteinidega, riputades seinakinnituskronsteinid seinal olevatele hoidikkruvidele.

8. Libistage Soundbar alla, nagu on näidatud allpool, et

• Surround kõlari seinakinnituse kandevõime peab olema vähemalt 8 kg.

• Samsung ei vastuta ühegi seadmele tekitatava kahjustuse eest, kui seade on valesti paigaldatud.

• Ärge paigaldage kõlareid külili või tagurpidi. 10 SOUNDBARI PAIGALDAMINE TELERI ETTE Komponent x 4 Kummijalg Paigaldamiseks kinnitage Soundbari alaossa kummijalad, enne kui paigutate selle telerialuse kohale. Kinnitage kummijalad kindlasti nii, et need ei ulatuks teleri aluse äärtest väljapoole. Vaadake allolevat joonist. Kummijalg Asetage Soundbar telerialusele. Mikrofonid (ainult asjakohased mudelid)EST - 31 Nagu on joonisel näidatud, joondage Soundbari keskosa teleri keskosaga ja asetage Soundbar ettevaatlikult telerialusele. Paigutage mikrofonid (ainult asjakohased mudelid) aluse ette, et hääletuvastuse kasutamisel ei tekiks häireid. Heliriba parempoolne ots

• Veenduge, et Soundbar oleks paigutatud tasasele ja tugevale pinnale.

• Kui seadme ja teleri vahel pole piisavalt ruumi, võib see põhjustada hääletuvastuse ja akustikaga seotud probleeme.

• Eespool olev joonis erineb olenevalt vastavast mudelist.

• Seda funktsiooni ei toeta mudel HW-Q7**C, HW-Q7**GC.

• Mikrofonide parima jõudluse tagamiseks hoidke Soundbari teleri paneelist vähemalt 2 cm kaugusel. 11 TARKVARAVÄRSKENDUS Automaatne värskendus Kui Soundbar on Internetiga ühendatud, värskendatakse tarkvara automaatselt isegi siis, kui Soundbar on välja lülitatud.

• Automaatse värskendamise funktsiooni kasutamiseks peab Soundbar olema Internetiga ühendatud. Wi-Fi-ühendus Soundbariga lõpetatakse, kui Soundbari toitejuhe vooluvõrgust eemaldatakse või vool katkeb. Pärast toitekatkestust või toitejuhtme uuesti ühendamist lülitage Soundbar sisse ja seejärel ühendage see uuesti Internetiga. USB kaudu värskendamine Soundbari põhi HDMI IN 1HDMI IN 2ID SET(WOOFER, REAR) POWER NETWORK SERVICE

(eARC/ARC) HDMI 1HDMI 2ID SETHDMI IN 1HDMI IN 2SERVICE SERVICE Samsung võib pakkuda tulevikus Soundbari süsteemile püsivaravärskendusi. Kui saadaval on värskendus, saate Soundbari värskendada, kui ühendate Soundbari pesaga SERVICE USB-seadme, mis sisaldab püsivaravärskendust.

1. Minge Samsungi veebilehele (www.samsung.com) ja otsige klienditoe

menüüst mudeli nime.

• Lisateavet värskenduse kohta vaadake täiendusjuhendist.

2. Laadige alla täiendusfail (USB-le).

3. Pakkige fail lahti, luues sama nimega kausta.

4. Salvestage loodud kaust USB-seadmesse ja seejärel ühendage USB-seade

5. Lülitage Soundbar sisse. Seejärel värskendatakse toodet 3 minuti jooksul,

kuvades samal ajal teadet „UPDATE“.

• Värskendamise ajal ärge lülitage seadet välja ega eemaldage USB- seadet.

• Kui kuvaaknas ei kuvata teadet „UPDATE“, eemaldage Soundbari küljest toitejuhe ja ühendage uuesti.

• Kui uusim versioon on installitud, siis värskendamist ei toimu.

• Olenevalt USB-seadme tüübist ei pruugita värskendamist toetada.EST - 32 Lähtestamine Soundbari ülaosa INIT Kui Soundbar on sisse lülitatud, vajutage selle korpusel nuppe (Helitugevus) ühel ja samal ajal vähemalt 5 sekundit. Ekraanil kuvatakse „INIT“ ja seejärel Soundbar lähtestatakse. ETTEVAATUST!

• Kõik Soundbari sätted lähtestatakse. Tehke seda toimingut ainult siis, kui lähtestamine on nõutav. 12 TÕRKEOTSING Enne abi otsimist kontrollige järgmist. Soundbar ei lülitu sisse.

• Kontrollige, kas Soundbari toitejuhe on korralikult pistikupesaga ühendatud. Soundbar töötab korrapäratult.

• Eemaldage toitejuhe ja ühendage see uuesti.

• Taaskäivitage välisseade ja proovige uuesti.

• Kui puudub signaal, lülitub Soundbar kindla aja möödudes automaatselt välja. Lülitage seade sisse. (Vt lk 6.) Kaugjuhtimispult ei tööta

• Suunake kaugjuhtimispult otse Soundbarile.

• Vahetage patareid. Soundbari näidik põleb punaselt.

• Mikrofon on välja lülitatud. Lülitage mikrofon sisse. (Vt lk 4.) Soundbarist ei väljastata heli.

• Soundbari helitugevus on liiga madal või see on vaigistatud. Reguleerige helitugevust.

• Kui ühendatud on välisseade (digiboks, Bluetooth-seade, mobiilseade vms), reguleerige välisseadme helitugevust.

• Teleri heli väljastamiseks valige Soundbar. (Samsungi teler: Avaleht ( ) → Menüü → Seaded ( ) → Kõik seaded ( ) → Heli → Heliväljund → Select Soundbar)

• Kaabel ei pruugi olla Soundbariga korralikult ühendatud. Eemaldage kaabel ja ühendage uuesti.

• Eemaldage toitejuhe täielikult, ühendage uuesti ja lülitage toide sisse.

• Lähtestage toode ja proovige uuesti. (Vt lk 32.) Bassikõlarist või tagakõlaritest ei väljastata heli.

• Kontrollige, et LED-näidiku tuled bassikõlari ja ruumhelikõlarite tagumisel küljel põleksid siniselt. Kui näidik vilgub siniselt või põleb punane tuli, looge uuesti ühendus Soundbari, bassikõlari ja ruumhelikõlarite vahel. (Vt lk 13.)

• Probleem võib ilmneda, kui Soundbari ja bassikõlari vahel on takistus. Viige seadmed kohta, kus takistusi pole.

• Ühendust võivad häirida muud lähedal raadiosageduslikke signaale saatvad seadmed. Hoidke kõlar sellistest seadmetest eemal.

• Eemaldage toitepistik ja ühendage uuesti.EST - 33 Juhul kui bassikõlaris või ruumhelikõlaris ilmneb heli moonutus, viivitus või müra

• Probleeme võib põhjustada see, kui Soundbari ja bassikõlari vahel on mõni objekt. Asetage kõlarid kohta, kus selliseid esemeid ei ole.

• Heli moonutus või viivitused võivad tekkida siis, kui bassikõlar ja ruumhelikõlar asuvad Soundbarist liiga kaugel. Asetage need Soundbari lähedale.

• Heli moonutus või viivitused võivad tekkida siis, kui Soundbar asub sellise instrumendi või elektriseadme lähedal, mis võib põhjustada raadiohäireid. Asetage Soundbar kaugele esemetest, mis võivad põhjustada raadiohäireid. (Nt juhtmevaba marsruuter)

• Muutke TV võrguühenduse olek „juhtmevaba“ olekuks „juhtmega“. Bassikõlari helitugevus on liiga madal

• Esitatava sisu originaalhelitugevus võib olla madal. Proovige reguleerida bassikõlari helitaset. (Vt lk 7.)

• Tooge bassikõlar endale lähemale. Kui teler ei ole ühendatud HDMI TO TV (eARC/ARC) kaudu

• Kontrollige, kas HDMI-kaabel on ühendatud korralikult pesaga ARC. (Vt lk 15.)

• Ühendamine ei pruugi ühendatud välisseadme (digiboks, mängukonsool vms) tõttu võimalik olla. Looge ühendus otse Soundbariga.

• HDMI-CEC ei pruugi olla teleris aktiveeritud. Lülitage CEC teleri menüüs sisse. (Samsungi teler: Avaleht ( ) → Menüü → Seaded ( ) → Kõik seaded ( ) → Ühendus → External Device Manager → Anynet+ (HDMI- CEC) ON)

• eARC-ga ühenduse loomiseks peab eARC funktsioon olema teleri menüüs sisse lülitatud. (Samsungi teler: Avaleht ( ) → Menüü → Seaded ( ) → Kõik seaded ( ) → Heli → Expert Settings → HDMI-eARC Mode (Auto)) Heli puudub, kui loote teleriga ühenduse režiimis HDMI TO TV (eARC/ARC)

• Teie seade ei saa sisendsignaali esitada. Lülitage teleri heliväljund PCM- ile või Dolby Digitalile. (Samsungi teleri puhul: Avaleht ( ) → Menüü

• Seaded ( ) → Kõik seaded ( ) → Heli → Expert Settings → Digital Output Audio Format) Soundbar ei loo Bluetoothi kaudu ühendust.

• Uue seadme ühendamiseks lülitage režiimi „BT PAIRING“. (Vajutage kaugjuhtimispuldil nuppu PAIR või hoidke nuppu (Mikrofon sisse/ välja) / (Allikas) korpusel vähemalt 5 sekundit vajutatuna.)

• Kui Soundbar on ühendatud muu seadmega, siis eemaldage esmalt see seade, enne kui seadme vahetate.

• Ühendage uuesti pärast seadmest Bluetooth-kõlarite loendi eemaldamist. (Samsungi teler: Avaleht ( ) → Menüü → Seaded ( ) → Kõik seaded ( ) → Heli → Heliväljund → Bluetooth Kõlarite loend)

• Teleri automaatne ühendamine võib olla keelatud. Kui Soundbar on olekus „BT READY“, siis hoidke Soundbari kaugjuhtimispuldil nuppu Vasak 5 sekundit all, et valida suvand ON-TV CONNECT. Kui näete suvandit OFF-TV CONNECT, siis hoidke nuppu Vasak uuesti 5 sekundit all, et valikut muuta.

• Eemaldage toitepistik ja ühendage uuesti, seejärel proovige veel kord.

• Lähtestage toode ja proovige uuesti. (Vt lk 32.) Bluetoothi kaudu ühendamisel helitugevus väheneb.

• Mõned seadmed (nt mikrolaineahjud, juhtmevabad marsruuterid jms) võivad Soundbarile liiga lähedal asudes tekitada raadiohäireid.

• Kui Bluetoothi abil ühendatud seade viiakse Soundbarist liiga kaugele, võib heli katkeda. Liigutage seade Soundbarile lähemale.

• Heli võib kaduda, kui mõni teie kehaosa on kokkupuutes Bluetooth- transiiveriga või toode on paigaldatud metallesemele. Kontrollige paigalduskeskkonda ja kasutustingimusi. Soundbar ei loo ühendust Wi-Fi kaudu.

• Kontrollige, kas juhtmevaba ruuter on sisse lülitatud.

• Lülitage ruuter välja ja uuesti sisse, seejärel proovige veel kord.

• Soundbar ei saa ühendust luua, kui juhtmevaba signaal on liiga nõrk. Proovige liigutada ruuterit Soundbarile lähemale või võimalusel kõrvaldada mis tahes takistused, mis jäävad Soundbari ja ruuteri vahele.

• Uue juhtmevaba ruuteri korral peate kõlari võrguseaded uuesti kongureerima. Soundbar ei lülitu koos teleriga automaatselt sisse.

• Kui lülitate Soundbari teleri vaatamise ajal välja, siis toite sünkroonimine teleriga keelatakse. Kõigepealt lülitage välja teler. AVA funktsioon (ainult asjakohased mudelid) ei ole saadaval järgmistel juhtudel.

• AVA funktsioon (ainult asjakohased mudelid) ei ole saadaval, kui mikrofon on välja lülitatud. Pärast teleri ja Soundbari ühendamist lülitasin sisse Soundbari režiimi. Telerist ei väljastatud heli.

• Soundbari ühendamisel mobiilseadmega, kui Soundbar on teleriga ühendatud, väljastab Soundbar heli mobiilseadmest ja samas säilitab ühenduse teleriga. Seega ei edastata teleri heli kuskile.

• Lahutage mobiilseade ja Soundbar väljastab jälle teleriheli. Soundbari AirPlay2-s ei kuvata

• AirPlay2 lubamiseks oma Soundbaris peate esmalt registreerima seadme rakenduses Samsung Smart Things, nõustudes rakenduse tingimustega. (Vt lk 28.)

• AirPlay2 ei tööta, kui kustutate Soundbari rakendusest Samsung Smart Things.

• Veenduge, et Soundbar ja Apple'i seade oleksid ühendatud samasse Wi- Fi-võrku.
