LIETOŠANAS INSTRUKCIJA HW-Q810GC SAMSUNG

07 Mobilās ierīces pievienošana 24

1. metode Savienojuma izveide, izmantojot Bluetooth . . . . . . . . . . . . . . . . . . . . . . . .24

2. metode Savienojuma izveide, izmantojot Wi-Fi (bezvadu tīklu). . . . . . . . . . . . . .26

SOUNDBAR Soundbar galvenā ierīce Soundbar tālvadības pults/baterijas Zemfrekvenču skaļrunis POWER x 2 x 4 vai 2 Telpiskais skaļrunis (papildaprīkojums) (pa kreisi / pa labi) Strāvas vads (zemfrekvences skaļrunis, telpiskais skaļrunis, Soundbar) (papildaprīkojums) HDMI kabelis x 2 x 2 (M4 x L10) Sienas stiprinājuma vadotne Skrūves turētājs Skrūve x 2 x 4 Sienas stiprinājuma kronšteins Pamatnes gumija

• Papildinformāciju par barošanas avotu un enerģijas patēriņu skatiet uz produkta etiķetes. (etiķete: Soundbar galvenās ierīces aizmugure)

• Lai iegādātos papildu komponentus vai izvēles kabeļus, sazinieties ar Samsung servisa centru vai Samsung klientu apkalpošanas centru.

• Papildinformāciju par sienas stiprinājumu vai pamatnes gumiju skatiet 29~31. lpp.

• Dizains, specikācijas un programmas ekrāns var tikt mainīts bez iepriekšēja brīdinājuma.

• Piederumu izskats var nedaudz atšķirties no iepriekšējos attēlos redzamā.

• Samsung Electronics Co., Ltd patur tiesības bez brīdinājuma veikt izmaiņas specikācijās.

• Svars un izmēri ir norādīti aptuveni.LAT - 4

02 PRODUKTA PĀRSKATS

Soundbar augšējais panelis

• Gaidstāves režīmā nospiediet pogu (vairākas funkcijas), lai ieslēgtu Soundbar.

• Lai mainītu ievades avotu, nospiediet pogu (vairākas funkcijas).

Poga (ieslēgšana/izslēgšana) (HW-Q7**C, HW-Q7**GC modelis) Ieslēdz un izslēdz barošanu.

Poga (skaļums) Regulē skaļumu.

Poga (avots) (HW-Q7**C, HW-Q7**GC modelis) Lai mainītu ievades avotu, nospiediet pogu (avots). 4 Displejs Parāda izstrādājuma statusu un pašreizējo režīmu. D.IN → HDMI → Wi-Fi → BT

• Pievienojot maiņstrāvas vadu, barošanas poga sāks darboties pēc 4 līdz 6 sekundēm.

• Ieslēdzot šo ierīci, aizkave pirms skaņas atskaņošanas ir 4 līdz 5 sekundes.

• Ja dzirdat skaņu gan no televizora, gan Soundbar, televizora audio atveriet izvēlni Iestatījumi un mainiet televizora skaļruni uz Ārējais skaļrunis.LAT - 5 Soundbar apakšējais panelis HDMI IN 1 HDMI IN 2 SERVICE

1 POWER Pievienojiet Soundbar strāvas vadu. (Skatiet 11. lpp.) 2 SERVICE Pievienojiet USB atmiņas ierīci, lai jauninātu izstrādājuma programmatūru. 3 DIGITAL AUDIO IN (OPTICAL) Savienojiet ar ārējas ierīces digitālās (optiskās) izejas ligzdu. (Skatiet 23. lpp.) 4 HDMI Ļauj vienlaicīgi ievadīt digitālos video un audio signālus, izmantojot HDMI kabeli. Pievienojiet ārējās ierīces HDMI izeju. (Skatiet 22. lpp.) 5 HDMI TO TV (eARC/ARC) Savienojiet ar televizora HDMI ligzdu. (Skatiet 15. lpp.)

• Atvienojot strāvas vadu no sienas kontaktligzdas, velciet aiz kontaktdakšas. Nevelciet, satverot kabeli.

• Šo ierīci vai citus komponentus nedrīkst pievienot maiņstrāvas kontaktligzdai, līdz ir izveidoti visi savienojumi starp komponentiem.LAT - 6 03 SISTĒMAS SOUNDBAR TĀLVADĪBAS PULTS IZMANTOŠANA Bateriju ievietošana pirms tālvadības pults lietošanas (AAA baterijas x 2) Bīdiet aizmugurējo pārsegu bultiņas norādītajā virzienā, līdz tas ir pilnībā noņemts. Ievietojiet 2 AAA baterijas (1,5 V) ar pareizi orientētiem poliem. Pabīdiet bateriju vāciņu atpakaļ vietā. Kā izmantot tālvadības pulti SOUNDBAR

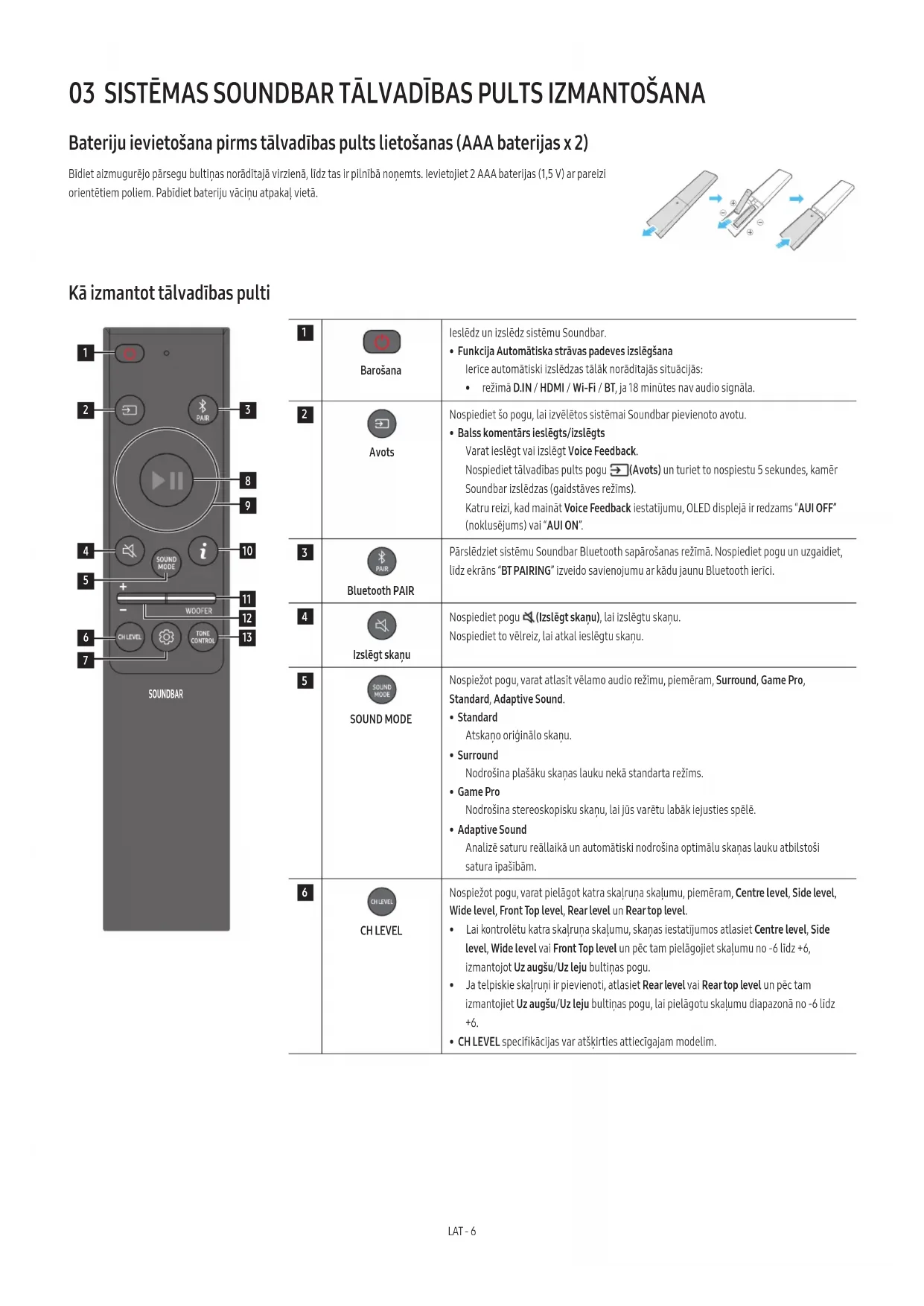

Barošana Ieslēdz un izslēdz sistēmu Soundbar.

• Funkcija Automātiska strāvas padeves izslēgšana Ierīce automātiski izslēdzas tālāk norādītajās situācijās:

• režīmā D.IN / HDMI / Wi-Fi / BT, ja 18 minūtes nav audio signāla.

Avots Nospiediet šo pogu, lai izvēlētos sistēmai Soundbar pievienoto avotu.

• Balss komentārs ieslēgts/izslēgts Varat ieslēgt vai izslēgt Voice Feedback. Nospiediet tālvadības pults pogu (Avots) un turiet to nospiestu 5 sekundes, kamēr Soundbar izslēdzas (gaidstāves režīms). Katru reizi, kad maināt Voice Feedback iestatījumu, OLED displejā ir redzams “AUI OFF” (noklusējums) vai “AUI ON”.

Bluetooth PAIR Pārslēdziet sistēmu Soundbar Bluetooth sapārošanas režīmā. Nospiediet pogu un uzgaidiet, līdz ekrāns “BT PAIRING” izveido savienojumu ar kādu jaunu Bluetooth ierīci.

Izslēgt skaņu Nospiediet pogu (Izslēgt skaņu), lai izslēgtu skaņu. Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.

• Standard Atskaņo oriģinālo skaņu.

• Surround Nodrošina plašāku skaņas lauku nekā standarta režīms.

• Game Pro Nodrošina stereoskopisku skaņu, lai jūs varētu labāk iejusties spēlē.

• Adaptive Sound Analizē saturu reāllaikā un automātiski nodrošina optimālu skaņas lauku atbilstoši satura īpašībām.

• Lai kontrolētu katra skaļruņa skaļumu, skaņas iestatījumos atlasiet Centre level, Side level, Wide level vai Front Top level un pēc tam pielāgojiet skaļumu no -6 līdz +6, izmantojot Uz augšu/Uz leju bultiņas pogu.

• Ja telpiskie skaļruņi ir pievienoti, atlasiet Rear level vai Rear top level un pēc tam izmantojiet Uz augšu/Uz leju bultiņas pogu, lai pielāgotu skaļumu diapazonā no -6 līdz +6.

• CH LEVEL specikācijas var atšķirties attiecīgajam modelim.LAT - 7

Skaņas vadība Nospiežot pogu, varat iestatīt audio funkciju, piemēram, SpaceFit Sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Vajadzīgo vienumu var pielāgot, izmantojot pogas Uz augšu/Uz leju.

• Funkcijas SpaceFit Sound un AVA neatbalsta HW-Q7**C, HW-Q7**GC modelis.

• Režīmā Voice enhance mode uzlabo lmā vai televizorā runāto dialogu, lai to varētu vieglāk saklausīt.

• Režīms Night mode ir optimizēts skatīšanai nakts laikā ar iestatījumiem, kas pielāgota skaļuma samazināšanai, bet dialoga skaidrības saglabāšanai.

• Nospiediet pogu (skaņas vadība) un turiet to nospiestu aptuveni 5 sekundes, lai pielāgotu skaņu katrai frekvenču joslai. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz un 10 kHz ir atlasāmi, izmantojot pogu Pa kreisi/Pa labi, un katru var pielāgot uz iestatījumu no -6 līdz +6, izmantojot Uz augšu/Uz leju bultiņas pogu. (Pārliecinieties, vai skaņas režīma iestatījums ir “Standard”.)

• Ja televizora video un Soundbar audio nav sinhronizēti, skaņas vadības izvēlnē atlasiet Sync un pēc tam iestatiet audio aizkavi no 0 līdz 300 milisekundēm, izmantojot Uz augšu/Uz leju bultiņas pogu.

• Sync atbalsts ir tikai dažām funkcijām.

• Pieejamos iestatījumus Surround speaker mode atbalsta tikai HW-Q9**C, HW-Q9**GC modelis.

• Skaļruņa funkciju Virtual var iestatīt uz Uz augšu/Uz leju, izmantojot ON/OFF bultiņas pogu.

Atskaņot/pauze Izmantojiet šo pogu, lai atskaņotu vai pauzētu mūziku.

Uz augšu/Uz leju/ Pa kreisi/Pa labi Nospiediet norādītās zonas, lai atlasīt uz augšu/uz leju/pa kreisi/pa labi. Nospiediet uz augšu/uz leju/pa kreisi/pa labi uz pogas, lai izvelētos vai iestatītu funkcijas.

• Mūzikas izlaišana Lai atlasītu nākamo mūzikas failu, nospiediet pogu Pa labi. Lai atlasītu iepriekšējo mūzikas failu, nospiediet pogu Pa kreisi.

• ID SET Izmantojiet šo iespēju, ja zemfrekvenču skaļrunis vai telpiskās skaņas skaļruņi nav pieslēgti vai ja tie ir jāpieslēdz no jauna. Kad ierīce ir izslēgta, nospiediet Uz augšu bultiņas pogu un 5 sekundes turiet to nospiestu, lai veiktu ID SET. (Skatiet 13. lpp.)

Info Nospiediet, lai parādītu informāciju par aktīvo funkciju vai pieejamo kodeksu. Režīmā BT tas parāda savienoto ierīci (kad savienošana pārī ir pabeigta) vai “BT ready” (kad nepieciešama savienošana pārī).

WOOFER LEVEL Spiediet pogu uz augšu vai uz leju, lai pielāgotu zemfrekvences skaļruņa (basu) līmeni.

SKAĻUMS Spiediet pogu uz augšu vai uz leju, lai pielāgotu skaļumu.

• Izslēgt skaņu Nospiediet pogu SKAĻUMS, lai izslēgtu skaņu. Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.

TONE CONTROL Nospiežot pogu, varat pielāgot diskanta vai basu skaļuma līmeni. Vajadzīgo vienumu var pielāgot, izmantojot Uz augšu/Uz leju bultiņas pogas. Šī funkcija ir iespējota režīmā Sound, izņemot režīmu Standard.

• Lai kontrolētu diskanta vai basu skaļumu, skaņas iestatījumos atlasiet TREBLE vai BASS un pēc tam pielāgojiet skaļumu no -6 līdz +6, izmantojot Uz augšu/Uz leju bultiņas pogu.

• Līdzko basa līmenis ir mainīts, skaļruņa līmenis tiks attiecīgi pielāgots.LAT - 8 Aktīvais balss pastiprinātājs (AVA)

• Analizē ārējo troksni reallaikā, kamēr Soundbar veic atskaņošanu, lai balss audio būtu vienmēr skaidri dzirdams.

• Analīzes laikā dati netiek saglabāti.

• Šī funkcija netiek atbalstīta HW-Q7**C, HW-Q7**GC modelī. Slēpto pogu izmantošana (pogas, kurām ir vairāk nekā viena funkcija) Slēptā poga Papildinformācija Tālvadības pults poga Funkcija ZEMFREKVENČU SKAĻRUNIS (Uz augšu) Televizora tālvadības pults ieslēgšana/izslēgšana (gaidstāve)

Uz augšu ID SET 13. lpp (skaņas vadība) 7 joslu ekvalaizers 7. lpp (avots) Balss komentārs ieslēgts/izslēgts (gaidstāve) 6. lpp Izvades specikācijas dažādiem skaņas efektu režīmiem <HW-Q9**C, HW-Q9**GC> Efekts Ievade Izvade Ar zemfrekvences skaļruni un telpisko skaļruni Standard

Dolby Atmos®, DTS:X 3.1.2 ch 5.1.4 ch Telpiskie skaļruņi neatskaņos skaņu 2 kanālu izvadei, kamēr tiek izmantots režīms Standard. Lai iespējotu telpisko skaļruņu skaņu, mainiet efekta režīmu uz Surround.LAT - 10 Soundbar skaļuma pielāgošana, izmantojot TV tālvadības pulti Regulējiet sistēmas Soundbar skaļumu ar televizora tālvadības pulti.

• Šo funkciju var izmantot tikai ar IR tālvadības pultīm. Funkcija nav savietojama ar Bluetooth tālvadības pultīm (pultīm, kuras jāsapāro ar ierīci).

1. Izslēdziet sistēmu Soundbar.

2. Nospiediet pogu WOOFER un turiet to nospiestu pogu 5 sekundes.

Katru reizi, kad nospiežat pogu WOOFER un turat to nospiestu 5 sekundes, režīms pārslēdzas šādā secībā: “OFF-TV REMOTE” (noklusējuma režīms), “SAMSUNG-TV REMOTE”, “ALL- TV REMOTE”. Tālvadības pults poga Displejs Statuss (Noklusējuma režīms) OFF-TV REMOTE Atspējot televizora tālvadības pulti. SAMSUNG-TV REMOTE Iespējot Samsung televizora infrasarkano staru tālvadības pulti. ALL-TV REMOTE Iespējot cita televizoru ražotāja infrasarkano staru tālvadības pulti.LAT - 11

04 SISTĒMAS SOUNDBAR PIEVIENOŠANA

Strāvas un ierīču pievienošana Izmantojiet strāvas vadu, lai pievienotu zemfrekvences skaļruni, telpiskos skaļruņus un Soundbar kontaktligzdai tālāk norādītajā secībā.

• Papildinformāciju par nepieciešamo strāvas padeves avotu un enerģijas patēriņu skatiet uz izstrādājuma etiķetes. (etiķete: Soundbar galvenās ierīces aizmugure)

1. Pievienojiet strāvas vadu zemfrekvenču skaļrunim.

Zemfrekvenču skaļruņa aizmugure Barošanas vads

2. Pievienojiet strāvas vadu kreisajam un labajam telpiskajam skaļrunim. (opcija)

Kreisā un labā telpiskā skaļruņa apakšdaļa (papildaprīkojums) Barošanas vads

(eARC/ARC) HDMI 1 Soundbar galvenās ierīces apakšdaļa Barošanas vads 4. Pievienojiet strāvu Soundbar, zemfrekvences skaļrunim un telpiskajiem skaļruņiem. Zemfrekvences skaļruņi un telpiskie skaļruņi tiek automātiski pievienoti, ja Soundbar tiek ieslēgts.

SAVIENOJUMA GAISMAS DIODE —

zilā krāsa norāda uz ieslēgtu (opcija) PIEZĪME

• Pievienojiet strāvu zemfrekvences skaļrunim un telpiskajiem skaļruņiem pirms Soundbar pievienošanas. Zemfrekvences skaļruņi un telpiskie skaļruņi tiks automātiski pievienoti, ja Soundbar tiek ieslēgts.

• Ja barošanas vads tiek atvienots un atkal pievienots laikā, kad izstrādājums ir ieslēgts, sistēma Soundbar ieslēdzas automātiski.

• Telpisko skaļruņu sistēmu atbalsta tikai attiecīgie modeļi.LAT - 12 Ieteicamais skaļruņu izvietojums 150° 150° 135° 135°

Zemfrekvenču skaļrunis Soundbar Telpiskās skaņas skaļrunis (Kreisais) Telpiskās skaņas skaļrunis (Labais) UZMANĪBU

• Bezvadu uztveršanas antenas ir iebūvētas zemfrekvences skaļrunī un telpiskajos skaļruņos. Uzglabājiet ierīces attālāk no ūdens un mitruma.

• Optimālai klausīšanās pieredzei nodrošiniet, ka vietas ap zemfrekvences skaļruni un telpiskajiem skaļruņiem ir bez šķēršļiem. Telpiskā skaļruņa režīms (tikai HW-Q9**C, HW-Q9**GC) Optimālā telpiskā skaņa var tikt nodrošināta atkarībā no telpiskā skaļruņa pozīcijas. Skaļruņu novietojiet skatiet attēlā tālāk. Lai aktivizētu šo režīmu, atlasiet telpiskā skaļruņa režīmu, izmantojot Soundbar tālvadības pults pogu.

(skaņas vadība) → Telpiskās skaņas skaļrunis → (Uz augšu) / (Uz leju) → Front / Rear) Soundbar Telpiskās skaņas skaļrunis (Kreisais) Telpiskās skaņas skaļrunis (Labais) Soundbar Telpiskās skaņas skaļrunis (Kreisais) Telpiskās skaņas skaļrunis (Labais) Novietojums aizmugurē Novietojums priekšā PIEZĪME

• Šis režīms ir pieejams tikai ar Soundbar modeļiem, kas ietver konkrētu telpisko skaļruni.

• Priekšējo skaļruņu režīmā novietojiet priekšējos skaļruņus pret sevi.

• Telpisko skaļruņu režīms ir iespējots pēc noklusējuma.LAT - 13 Zemfrekvences skaļruņa vai telpisko skaļruņu manuāla pievienošana Pirms veicat tālāk aprakstīto manuālās pievienošanas procedūru:

• Pārbaudiet, vai strāvas vads Soundbar un zemfrekvences skaļrunim vai telpiskajiem skaļruņiem ir pievienots pareizi.

• Izslēdziet sistēmu Soundbar.

• Sarkanais indikators katra skaļruņa aizmugurē izslēdzas, un mirgo zilais indikators. 5 Sec Ātri mirgo zilā krāsā Zemfrekvenču skaļruņa aizmugure Zemfrekvenču skaļruņa aizmugure Ātri mirgo zilā krāsā POWER x 2 Kreisā un labā telpiskā skaļruņa aizmugure (papildaprīkojums) 5 Sec

3. Nospiediet tālvadības pults Uz augšu bultiņas pogu un turiet to nospiestu 5 sekundes.

• Ziņojums ID SET īsu brīdi ir redzams Soundbar displejā un pēc tam pazūd.

• Soundbar automātiski ieslēdzas, kad ID SET ir pabeigts. SOUND MODE PAIR 5 Sec ID SET

4. Pārbaudiet, vai LINK indikators deg zilā krāsā (savienojums izveidots).

SAVIENOJUMA GAISMAS DIODE —

zilā krāsa norāda uz ieslēgtu (opcija) SAVIENOJUMA GAISMAS DIODES indikatori pārstāj mirgot un deg nemainīgi zilā krāsā, ja savienojums tiek izveidots starp Soundbar un zemfrekvences skaļruņi, telpiskajiem skaļruņiem.LAT - 14 Gaismas diožu indikatori uz zemfrekvences skaļruņa un telpisko skaļruņu aizmugures LED Statuss Apraksts Risinājums Zils Zemfrekvenču skaļrunis Telpiskie skaļruņi (tikai attiecīgie modeļi) Zila Deg Savienojums ir izveidots (normāla darbība)

Mirgo Notiek savienojuma atjaunošana Pārbaudiet, vai barošanas kabelis, kas pievienots galvenajai Soundbar ierīcei, ir pievienots pareizi, vai uzgaidiet aptuveni 5 minūtes. Ja mirgošana turpinās, mēģiniet manuāli pievienot zemfrekvences skaļruni un telpiskos skaļruņus. Skatiet 13. lpp. Sarkans Zemfrekvenču skaļrunis Sarkans Telpiskie skaļruņi (tikai attiecīgie modeļi) Deg Gaidīšanas režīms (kad sistēmas Soundbar galvenā ierīce ir izslēgta) Pārbaudiet, vai barošanas kabelis, kas pievienots galvenajai Soundbar ierīcei, ir pievienots pareizi. Savienojuma izveide neizdevās Vēlreiz izveidojiet savienojumu Norādījumus par manuālo savienojumu skatiet 13. lpp. Zemfrekvenču skaļrunis Sarkans un zils Sarkans un zils Telpiskie skaļruņi (tikai attiecīgie modeļi) Mirgo Darbības kļūda Šajā rokasgrāmatā skatiet Samsung apkalpošanas centra kontaktinformāciju. PIEZĪME

• Ja galvenā ierīce ir izslēgta, skaļrunis pāriet gaidstāves režīmā un zemfrekvences skaļruņa aizmugurē esošā gaismas diode STANDBY maina krāsu uz sarkanu pēc mirgošanas zilā krāsā vairākas reizes.

• Ja Soundbar tuvumā izmantojat ierīci, kas lieto to pašu frekvenci, kāda ir Soundbar, traucējumi var izraisīt dažus skaņas traucējumus.

• Galvenās ierīces bezvadu signāla maksimālais pārraides ātrums ir aptuveni 10 m, bet var atšķirties atkarībā no darba vides. Ja starp galveno ierīci un zemfrekvences skaļruni ir tērauda-betona vai metāla siena, sistēma var nedarboties vispār, jo bezvadu signāls nevar izkļūt caur metālu.

• Telpisko skaļruņu sistēmu atbalsta tikai attiecīgie modeļi. UZMANĪBU

• Bezvadu uztveršanas antenas ir iebūvētas zemfrekvences skaļrunī un telpiskajos skaļruņos. Ierīce jāglabā vietā, kur tā nevar saskarties ar ūdeni un mitrumu.

• Optimālai klausīšanās pieredzei nodrošiniet, ka vieta ap zemfrekvences skaļruni un telpiskajiem skaļruņiem ir bez šķēršļiem.LAT - 15

05 SAVIENOŠANA AR TV

TV, kas atbalsta HDMI ARC (Audio Return Channel — audio atgriešanas kanāls), pievienošana UZMANĪBU

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.

• Lai savienotu televizoru un sistēmu Soundbar, izmantojot HDMI kabeli, noteikti savienojiet ar ARC marķētos termināļus. Pretējā gadījumā televizora skaņa var netikt atskaņota.

• Ieteicamais kabelis ir Premium High Speed HDMI Cable with Ethernet, ko serticējis HDMI.org. HDMI IN(ARC)HDMI TO TV(eARC/ARC) Savienojiet ar televizora HDMI IN (TV-ARC) vai (eARC) pieslēgvietu. Pievienojiet Soundbar galvenās ierīces HDMI TO TV (eARC/ARC) pieslēgvietu. HDMI kabelis Soundbar augšdaļa Sistēmas Soundbar apakšpuse TV ARC <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Soundbar augšdaļa TV ARC <HW-Q7**C, HW-Q7**GC>

1. Kad sistēma Soundbar un televizors ir izslēgts, pievienojiet HDMI kabeli, kā parādīts attēlā.

2. Ieslēdziet sistēmu Soundbar un televizoru.

3. Soundbar galvenās ierīces displeja logā tiek parādīts uzraksts “TV ARC” un tiek atskaņota televizora skaņa.

• Kad televizora skaņa netiek izvadīta, nospiediet pogu (vairākas funkcijas) (avots) Soundbar augšdaļā vai tālvadības pults pogu (avots), lai atlasītu D.IN režīmu. Ekrānā tiek secīgi parādīts teksts D.IN un TV ARC un tiek atskaņota televizora skaņa.

• Ja pievieno televizoru, kas atbalsta eARC funkciju, “eARC” parādās displejā un atskan skaņa.

• Lai izveidotu savienojumu ar aARC, funkcija eARC televizora izvēlnē ir jāiestata uz Ieslēgts. Plašāku informāciju par iestatīšanu skatiet televizora lietotāja rokasgrāmatā. (piemēram, Samsung TV: Sākums ( ) → Izvēlne → Iestatījumi ( ) → Visi iestatījumi ( ) → Skaņa → Expert Settings → HDMI-eARC Mode (Auto))

• Ja Soundbar galvenās ierīces displeja logā netiek parādīts uzraksts “TV ARC”, pārbaudiet, vai HDMI kabelis ir savienots ar pareizo pieslēgvietu.

• Lai mainītu sistēmas Soundbar skaļumu, izmantojiet televizora tālvadības pults skaļuma pogas. PIEZĪME

• Ja televizors, kas atbalsta HDMI ARC (Audio Return Channel), tiek pievienots sistēmai Soundbar, izmantojot HDMI kabeli, digitālos video un audio datus var pārraidīt, nepievienojot atsevišķu optisko kabeli.

• Iesakām izmantot bezserdes HDMI kabeli, ja ir pieejams. Ja izmantojat HDMI kabeli ar serdi, ieteicams izmantot tādu kabeli, kura diametrs ir mazāks par 14 mm.

• Šī funkcija nav pieejama, ja HDMI kabelis neatbalsta ARC.

• Ja kāda apraides kanāla audio signāls ir kodēts kā Dolby Digital un televizora “Digitālās izvades audio formāts” ir iestatīts kā PCM, ieteicams šo iestatījumu nomainīt uz Dolby Digital. Kad televizora iestatījums būs nomainīts, skaņas kvalitāte uzlabosies. (Televizora izvēlnes Dolby Digital un PCM var būt apzīmētas ar citiem vārdiem atkarībā no televizora ražotāja.)

• ARC/eARC protokoli atbalsta Dolby Atmos.

• Pārliecinieties, ka saturs atbalsta audiotehnoloģiju Dolby Atmos®.LAT - 16 Savienojuma izveide, izmantojot optisko kabeli Kontrolpunkti pirms pievienošanas

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.

• Ja izmantojat optisko kabeli un termināļiem ir pārsegi, noteikti noņemiet tos. OPTICAL OUT

(OPTICAL) Optiskais kabelis (nav iekļauts komplektācijā) Sistēmas Soundbar apakšpuse D.IN Soundbar augšdaļa <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Soundbar augšdaļa D.IN <HW-Q7**C, HW-Q7**GC> 1. Kad televizors un sistēma Soundbar ir izslēgti, savienojiet sistēmas Soundbar pieslēgvietu DIGITAL AUDIO IN (OPTICAL) un televizora OPTICAL izvades pieslēgvietu, izmantojot optisko kabeli (nav iekļauts komplektācijā), kā parādīts attēlā.

2. Ieslēdziet sistēmu Soundbar un televizoru.

3. Nospiediet Soundbar augšdaļā esošo pogu

(vairākas funkcijas) (avots) vai tālvadības pults pogu (avots), lai atlasītu D.IN režīmu.

4. Televizora skaņa tiek atskaņota sistēmā Soundbar.LAT - 17

Savienojuma izveide, izmantojot Bluetooth Kad Samsung televizors ir pievienots, izmantojot Bluetooth, var klausīties stereo skaņu bez kabeļu izmantošanas.

• Vienlaicīgi var pievienot tikai vienu Samsung televizoru.

• Var pievienot Samsung televizoru, kas atbalsta Bluetooth. Skatiet televizora tehniskos datus. Sākotnējā savienojuma izveide

1. Nospiediet Soundbar tālvadības pults pogu PAIR, lai atvērtu režīmu “BT PAIRING”.

PAIR (VAI) a. Nospiediet augšējā paneļa pogu (vairākas funkcijas) / (avots un pēc tam atlasiet “BT”. Ziņojums “BT” pēc pāris sekundēm automātiski tiek nomainīts uz “BT PAIRING” vai “BT READY”, ja pastāv savienojuma ieraksts. Soundbar augšdaļa BT READY <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Soundbar augšdaļa BT READY <HW-Q7**C, HW-Q7**GC> b. Ja parādās BT READY, nospiediet Soundbar augšējā paneļa pogu (mikrofons ieslēgts/izslēgts) / (avots) un turiet to nospiestu vairāk par 5 sekundēm, lai parādītu “BT PAIRING”. 5 Sec 5 Sec Soundbar augšdaļa BT PAIRING <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Soundbar augšdaļa BT PAIRING <HW-Q7**C, HW-Q7**GC>

2. Izvēlieties Bluetooth režīmu Samsung televizorā.

(piem., Sākums ( ) → Izvēlne → Iestatījumi ( ) → Visi iestatījumi ( ) → Skaņa → Skaņas izvade → Bluetooth skaļruņu saraksts → Soundbar Q***C (Bluetooth))

3. TV ekrāna sarakstā atlasiet “Soundbar Q***C”.

Pieejamā sistēma Soundbar tiek rādīta kā “Nepieciešama sapārošana” vai “Sapārota” televizora Bluetooth ierīču sarakstā. Lai pievienotu Samsung televizoru sistēmai Soundbar, izvēlieties atbilstošo ziņojumu un pēc tam izveidojiet savienojumu.

• Kad Samsung televizors ir pievienots, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums [Televizora nosaukums] → “BT”.

4. Tagad var dzirdēt Samsung televizora skaņu no sistēmas Soundbar.

• Kad sistēma Soundbar pirmo reizi ir pievienota Samsung televizoram, izmantojiet režīmu “BT READY”, lai atjaunotu savienojumu. Ja ierīci neizdodas pievienot

• Ja Samsung TV skaļruņu sarakstā ir esošs Soundbar (piemēram, Soundbar Q***C), dzēsiet to.

• Pēc tam atkārtojiet 1.–3. darbību. Sistēmas Soundbar atvienošana no Samsung televizora Nospiediet Soundbar augšdaļā esošo pogu (vairākas funkcijas) / (avots) vai tālvadības pults pogu (avots), lai atlasītu režīmu, kas nav “BT”.

• Atvienošana aizņem kādu laiku, jo Samsung televizoram ir jāsaņem atbilde no sistēmas Soundbar. (Nepieciešamais laiks var atšķirties atkarībā no modeļa.)LAT - 18 Kāda ir starpība starp BT READY un BT PAIRING?

• BT READY: šajā režīmā var atjaunot savienojumu ar jebkuru Samsung televizoru vai mobilo ierīci, kas jau ir bijusi pievienota.

• BT PAIRING: šajā režīmā sistēmai Soundbar var pievienot jaunu ierīci. (Nospiediet Soundbar tālvadības pults pogu PAIR vai nospiediet Soundbar augšdaļā esošo pogu (mikrofons ieslēgts/izslēgts) / (avots) un turiet to nospiestu vairāk nekā 5 sekundes, kamēr Soundbar ir BT režīmā.) Piezīmes par Bluetooth savienojumu

• Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m no sistēmas Soundbar.

• Ja, pievienojot Bluetooth ierīci, tiek prasīts ievadīt PIN kodu, ievadiet <0000>.

• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Ready (Gatavs) ir ildzis 18 minūtes.

• Sistēma Soundbar neveic pareizu Bluetooth meklēšanu vai savienošanu pārī šādos gadījumos: ‒ Ja ap sistēmu Soundbar ir spēcīgs elektriskais lauks. ‒ Ja sistēma Soundbar vienlaikus ir savienota pārī ar vairākām Bluetooth ierīcēm. ‒ Ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.LAT - 19 Savienošana, izmantojot Wi-Fi Kontrolpunkti pirms pievienošanas

• Wi-Fi savienojums ir pieejams tikai ar Samsung TV.

• Pārbaudiet, vai bezvadu maršrutētājs (Wi-Fi) ir ieslēgts un TV ir savienots ar maršrutētāju.

• TV un Soundbar ir jābūt savienotiem ar to pašu bezvadu tīklu (Wi-Fi).

• Ja bezvadu maršrutētājs (Wi-Fi) izmanto DFS kanālu, jums vairs nevarēsiet izveidot Wi-Fi savienojumu starp TV un Soundbar. Detalizētai informācijai sazinieties ar savu interneta pakalpojumu sniedzēju.

• Tā kā izvēlnes var atšķirties atkarībā no ražošanas gada, skatiet TV rokasgrāmatu.

• Lai savienotu TV ar Soundbar, izmantojot Wi-Fi, vispirms pievienojiet Soundbar pie bezvadu maršrutētāju. Papildinformāciju par to, kā izveidot Wi-Fi savienojumu, skatiet 26. lpp. 1. Papildinformāciju par Wi-Fi savienojumu ar Soundbar skatiet 26. lpp., “2. metode Savienojuma izveide, izmantojot Wi-Fi (bezvadu tīklu)”.

2. Mainiet TV ievades avotu, izmantojot Soundbar audio izvēlni.

• Samsung TV, kas izlaisti 2017. gadā vai vēlāk Sākums ( ) → Izvēlne → Iestatījumi ( ) → Visi iestatījumi ( ) → Skaņa → Skaņas izvade → Soundbar Q***C (Wi-Fi) PIEZĪME Wi-Fi Dolby Atmos savienojums ir pieejams dažos Samsung televizoru un Soundbar ierīču modeļos. Uzmanību! Ieslēdzot/izslēdzot Wi-Fi, skaņas panelis Soundbar tiek automātiski restartēts. Wi-Fi Pieslēgvietas deaktivizēšanas metode Lai ieslēgtu/izslēgtu Wi-Fi savienojum, nospiediet un 30 sekundes turiet nospiestu Soundbar tālvadības pults pogu CH LEVEL. Bluetooth Pieslēgvietas deaktivizēšanas metode Lai ieslēgtu/izslēgtu Bluetooth savienojumu, nospiediet un 30 sekundes turiet nospiestu Soundbar tālvadības pults pogu TONE CONTROL.LAT - 20 Funkcijas Q-Symphony lietošana

• Kad Soundbar izveido savienojumu Samsung TV, kas atbalsta funkciju Q-Symphony, vienlaikus varat atskaņot skaņu, izmantojot Soundbar un TV. Ja izmantojat funkciju Q-Symphony, TV atskaņotā apkārtējā skaņa ļauj baudīt bagātīgu, vairāk trīsdimensiju telpisko apkārtējās skaņas efektu.

• ja Soundbar ir pievienota, TV ir redzama izvēlne “TV+Soundbar”. Iestatījumi ( ) → Visi iestatījumi ( ) → Skaņa → Skaņas izvade Televizora izvēlne HDMI kabelis VAI Optiskais kabelis (nav iekļauts komplektācijā) D.IN

• Televizora izvēlnes piemērs: TV + [AV] Soundbar sērijas nosaukums (HDMI) / TV + [AV] Soundbar sērijas nosaukums (neobligāts) Wi-Fi Televizora izvēlne Wi-Fi

• Televizora izvēlnes piemērs: TV + [AV] Soundbar sērijas nosaukums (Wi-Fi) PIEZĪME

• Tā var darboties atbilstoši televizora atbalstītajam kodeksam.

• Šī funkcija tiek atbalstīta tikai tad, ja ir pievienots HDMI vai optiskais kabelis (nav ietverts komplektā) vai izveidots savienojums ar Wi-Fi tīklu.

• Atkarībā no televizora modeļa parādītais ziņojums var atšķirties.

• Televizorā un Soundbar skaļrunī jābūt izveidotam savienojumam ar vienu to pašu bezvadu maršrutētāju/frekvenci.

• Šī funkcija ir pieejama dažos Samsung TV un dažos Soundbar modeļos.LAT - 21 SpaceFit Sound izmantošana Šī funkcija analizē lietotāja klausīšanās telpu ar Soundbar mikrofonu un nodrošina telpai optimālu skaņu. Skaņas optimizācija notiek automātiski.

1. metode Pievienošana, izmantojot Soundbar

Lai iespējotu šo funkciju, ieslēdziet režīmu SpaceFit Sound ar Soundbar tālvadības pults pogu.

1. Nospiediet pogu (skaņas vadība), lai ieslēgtu režīmu SpaceFit Sound.

“SPACEFIT SOUND OFF” parādās displejā.

2. Lai ieslēgtu SpaceFit Sound, vispirms nospiediet tālvadības pults pogu Uz augšu.

“ON” parādās displejā. SOUND MODE PAIR

3. Lai izslēgtu SpaceFit Sound, vispirms nospiediet tālvadības pults pogu Uz leju.

“OFF” parādās displejā. SOUND MODE PAIR

• Šī funkcija ir pieejama visos skaņas režīmos.

2. metode Pievienošana, izmantojot TV

Lai iespējotu šo funkciju, Samsung TV izvēlnē ieslēdziet režīmu Adaptive Sound+. (Sākums ( ) → Izvēlne → Iestatījumi ( ) → Visi iestatījumi ( ) → General → Inteliģentā režīma iestatījumi → Adaptive Sound+)

• Soundbar skaņas režīms automātiski mainīsies uz Adaptive Sound+, ja televizorā iespējojat režīmu Adaptive Sound+. PIEZĪME

atskaņošanas funkciju) Kontrolpunkti pirms pievienošanas

• Ja audio izvades opcijas ietver Sekundārais Audio, nodrošiniet, ka Sekundārais Audio ir iestatīts uz Izslēgts.

• Pārliecinieties, ka saturs atbalsta audiotehnoloģiju Dolby Atmos® / DTS:X. DIGITAL AUDIO IN(OPTICAL) HDMI TO TV(eARC/ARC) HDMI

Sistēmas Soundbar apakšpuse HDMI HDMI Ārējā ierīce HDMI kabelis HDMI kabelis Soundbar augšdaļa Soundbar augšdaļa <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> <HW-Q7**C, HW-Q7**GC> 1. Izmantojiet HDMI kabeli, lai savienotu HDMI OUT pieslēgvietu uz ārējās ierīces un HDMI pieslēgvietu uz Soundbar apakšdaļas. 2. Izmantojiet HDMI kabeli, lai savienotu TV HDMI IN pieslēgvietu un HDMI TO TV (eARC/ARC) pieslēgvietu uz Soundbar apakšdaļas.

3. Ieslēdziet sistēmu Soundbar, televizoru un ārējo ierīci.

4. Nospiediet Soundbar augšdaļā esošo pogu (vairākas funkcijas) / (avots) vai tālvadības pults pogu (avots), lai atlasītu HDMI režīmu.

5. Soundbar displejā ir redzams pašreiz atlasītais HDMI režīms, un Soundbar sāks atskaņot skaņas.

• Kad izmantojat Dolby Atmos® / DTS:X: Ja ievades avots ir Dolby Atmos® / DTS:X, skatiet šeit: “Izvades specikācijas dažādiem skaņas efektu režīmiem” 8. lpp..

• Ja Dolby Atmos® ir aktivizēts, “DOLBY ATMOS” parādās priekšējā displejā.

• Ja DTS:X ir aktivizēts, “DTS:X” parādās priekšējā displejā.

• Dolby Atmos® / DTS:X kongurēšana BD atskaņotājā vai citā ierīcē BD atskaņotāja vai citas ierīces iestatījumu izvēlnē atveriet audio izvades opcijas un nodrošiniet, ka bitu straumei tiek atlasīts Bez kodēšanas. Piemēram, Samsung Blu-ray disku atskaņotājā atveriet izvēlni Sākums → Skaņa → Digitālā izvade un pēc tam izvēlieties Bitu plūsma (neapstrādāta). Atbalstīto UHD signālu specikācijas (3840 x 2160 pikseļi) Kadru ātrums (kadri/sekundē) Krāsu dziļums RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0 <60 8 biti O O O O 10 biti - - O O 12 biti - - O O

• Atbalstītās specikācijas var atšķirties atkarībā no pievienotās ārējās ierīces vai lietošanas apstākļiem.LAT - 23

(OPTICAL) OPTICAL OUT BD/DVD atskaņotājs/pierīce/ spēļu konsole Soundbar augšdaļa D.IN Optiskais kabelis (nav iekļauts komplektācijā) Sistēmas Soundbar apakšpuse <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Soundbar augšdaļa D.IN <HW-Q7**C, HW-Q7**GC> 1. Izmantojiet optisko kabeli (nav ietverts komplektā), lai savienotu DIGITAL AUDIO IN (OPTICAL) uz Soundbar galvenās ierīces un OPTICAL OUT pieslēgvietu uz ārējās ierīces.

2. Ieslēdziet sistēmu Soundbar un ārējo ierīci.

3. Lai atlasītu “D.IN režīmu, nospiediet Soundbar augšdaļā esošo pogu

(vairākas funkcijas) / (avots) vai tālvadības pults pogu (avots).

4. Sistēma Soundbar sāks ārējās ierīces izejošā signāla atskaņošanu.LAT - 24

1. metode Savienojuma izveide, izmantojot Bluetooth

Kad mobilā ierīce ir pievienota, izmantojot Bluetooth, var klausīties stereo skaņu bez kabeļu izmantošanas.

• Kad tiek pievienota sapārota Bluetooth ierīce un sistēma Soundbar ir izslēgta, sistēma Soundbar tiek automātiski ieslēgta. Sākotnējā savienojuma izveide

• Pievienojot jaunu Bluetooth ierīci, nodrošiniet, lai ierīce atrodas ne tālāk par 1 m no sistēmas Soundbar.

1. Nospiediet Soundbar tālvadības pults pogu PAIR, lai atvērtu režīmu “BT PAIRING”.

PAIR Mobilā ierīce(VAI)a. Nospiediet augšējā paneļa pogu (vairākas funkcijas) / (avots) un pēc tam atlasiet “BT”. Ziņojums “BT” pēc pāris sekundēm automātiski tiek nomainīts uz “BT PAIRING” vai “BT READY”, ja pastāv savienojuma ieraksts. Soundbar augšdaļa BT READY <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC>Soundbar augšdaļa BT READY <HW-Q7**C, HW-Q7**GC> b. Ja parādās BT READY, nospiediet Soundbar augšējā paneļa pogu (mikrofons ieslēgts/izslēgts) / (avots) un turiet to nospiestu vairāk par 5 sekundēm, lai parādītu “BT PAIRING”.5 Sec5 SecSoundbar augšdaļa BT PAIRING <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC>Soundbar augšdaļa BT PAIRING <HW-Q7**C, HW-Q7**GC>

2. Ierīcē atvērtajā sarakstā atlasiet “Soundbar Q***C”.

• Kad ir izveidots sistēmas Soundbar un mobilās ierīces savienojums, priekšējā displejā tiek parādīts ziņojums [Mobilās ierīces nosaukums] → “BT”.

3. Atskaņojiet mūzikas failus no ierīces, kas pievienota sistēmai Soundbar, izmantojot Bluetooth.

• Kad sistēma Soundbar pirmo reizi ir pievienota mobilajai ierīcei, izmantojiet režīmu “BT READY”, lai atjaunotu savienojumu. Ja ierīci neizdodas pievienot
• Ja mobilās ierīcēs skaļruņu sarakstā ir esošs Soundbar (piemēram, Soundbar Q***C), dzēsiet to.
• Atkārtojiet 1. un 2. darbību. Kāda ir starpība starp BT READY un BT PAIRING?

• BT READY: šajā režīmā var atjaunot savienojumu ar jebkuru Samsung televizoru vai mobilo ierīci, kas jau ir bijusi pievienota.

• BT PAIRING: šajā režīmā sistēmai Soundbar var pievienot jaunu ierīci. (Nospiediet Soundbar tālvadības pults pogu PAIR vai nospiediet Soundbar augšdaļā esošo pogu (mikrofons ieslēgts/izslēgts) / (avots) un turiet to nospiestu vairāk nekā 5 sekundes, kamēr Soundbar ir BT režīmā.)LAT - 25 Piezīmes par Bluetooth savienojumu

• Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m no sistēmas Soundbar.

• Ja, pievienojot Bluetooth ierīci, tiek prasīts ievadīt PIN kodu, ievadiet <0000>.

• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Ready (Gatavs) ir ildzis 18 minūtes.

• Sistēma Soundbar neveic pareizu Bluetooth meklēšanu vai savienošanu pārī šādos gadījumos: ‒ Ja ap sistēmu Soundbar ir spēcīgs elektriskais lauks. ‒ Ja sistēma Soundbar vienlaikus ir savienota pārī ar vairākām Bluetooth ierīcēm. ‒ Ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

• Soundbar atbalsta SBC datus (44,1 kHz, 48 kHz).

• Izveidojiet savienojumu tikai ar tādu Bluetooth ierīci, kas atbalsta A2DP (AV) funkciju.

• Soundbar nevar pievienot Bluetooth ierīcei, kas atbalsta tikai HF (brīvroku) funkciju.

• Pievienojot Soundbar ierīci Bluetooth ierīcei, novietojiet abas ierīces pēc iespējas tuvāk vienu otrai.

• Jo tālāk Soundbar atrodas no Bluetooth ierīces, jo zemāka skaņas kvalitāte. Ja ierīces neatrodas bezvadu signāla darbības rādiusā, Bluetooth savienojums var pārtrūkt.

• Bluetooth savienojums var nedarboties, kā paredzēts, vietās ar nepilnvērtīgu uztveršanu.

• Bluetooth ierīce var radīt troksni vai darboties kļūdaini tālāk norādītajos apstākļos. ‒ Ja ķermenis ir saskarē ar Bluetooth ierīces vai Soundbar signāla uztvērēju ‒ Stūros vai gadījumos, kad tuvumā ir šķērslis, piemēram, siena vai nodalījums, kur var rasties elektriskās izmaiņas. ‒ Ja notiek pakļaušana tādu izstrādājumu radio traucējumiem, kas atrodas tajā pašā frekvenču diapazonā, piemēram, medicīnas ierīces, mikroviļņu krāsnis un bezvadu LAN ierīces. ‒ Šķēršļi, piemēram, durvis un sienas, joprojām var ietekmēt skaņas kvalitāti, pat ja ierīces ir efektīvā diapazonā.

• Ņemiet vērā, ka Soundbar nevar savienot pārī ar citām Bluetooth ierīcēm, kamēr izmanto Bluetooth opciju.

• Šī bezvadu ierīce darbības laikā var radīt elektriskos traucējumus. Bluetooth ierīces atvienošana no Soundbar Bluetooth ierīci var atvienot no Soundbar. Norādījumus skatiet Bluetooth ierīces lietotāja rokasgrāmatā.

• Soundbar tiks atvienots.

• Kad Soundbar ir atvienots no Bluetooth ierīces, skaņas paneļa priekšējā displejā parādās “BT DISCONNECTED”. Soundbar atvienošana no Bluetooth ierīces Nospiediet Soundbar augšdaļā esošo pogu (vairākas funkcijas) / (avots) vai tālvadības pults pogu (avots), lai pārslēgtu režīmu no “BT”.

• Atvienošanai ir nepieciešams laiks, jo Bluetooth ierīcei ir jāuztver atbilde no Soundbar. (Savienojuma pārtraukšanas laiks atkarībā no Bluetooth ierīces var atšķirties.)

• Kad Soundbar ir atvienots no Bluetooth ierīces, skaņas paneļa priekšējā displejā parādās “BT DISCONNECTED”.LAT - 26

2. metode Savienojuma izveide, izmantojot Wi-Fi (bezvadu tīklu)

Lai savienotu sistēmu Soundbar ar mobilo ierīci, izmantojot bezvadu tīklu (Wi-Fi), ir nepieciešama programma SmartThings. Sākotnējā savienojuma izveide

1. Mobilajā ierīcē (viedtālrunī vai planšetdatorā) instalējiet un palaidiet lietotni SmartThings.

2. Atverot programmu, izpildiet ekrānā sniegtos norādījumus par sistēmas Soundbar pievienošanu.

• Dažās ierīcēs var nebūt redzams automātiskais uznirstošais logs (otrais ekrānuzņēmums tālāk). Ja neparādās uznirstošais logs, ekrāna Home nospiediet “ ”. Sistēma Soundbar ir pievienota programmai.

• Attēls zemāk var atšķirties atbilstoši lietotnes versijai. Palaist programmu Automātiskais uznirstošais logs Pievienot ierīci Programma SmartThingsLAT - 27 Funkcijas Tap Sound lietošana Pieskarieties sistēmai Soundbar ar savu mobilo ierīci, lai atskaņotu mobilās ierīces satura skaņu, izmantojot sistēmu Soundbar.

• Šī funkcija var nebūt atbalstīta atkarībā no mobilās ierīces.

• Šī funkcija ir saderīga tikai ar tām Samsung mobilajām ierīcēm, kurās darbojas operētājsistēma Android 8.1 vai jaunāka versija. Soundbar augšdaļa Mobilā ierīce Programma SmartThings

1. Ieslēdziet mobilajā ierīcē funkciju Tap Sound.

• Informāciju par to, kā ieslēgt funkciju, skatiet tēmu “Pieskāriena skaņas funkcijas iestatīšana” tālāk.

2. Pieskarieties sistēmai Soundbar ar mobilo ierīci. Parādītajā ziņojumu logā izvēlieties “Start now”.

Tiks izveidots savienojums starp mobilo ierīci un sistēmu Soundbar, izmantojot Bluetooth.

3. Atskaņojiet mobilās ierīces satura skaņu, izmantojot sistēmu Soundbar.

• Ar šo funkciju mobilā ierīce tiek pievienota Soundbar, izmantojot Bluetooth, nosakot vibrāciju, kas rodas, kad ierīce pieskaras Soundbar.

• Nepieskarieties ar mobilo ierīci sistēmas Soundbar asajiem stūriem. Pretējā gadījumā sistēma Soundbar vai mobilā ierīce var tikt saskrāpēta vai sabojāta.

• Ieteicams mobilajai ierīcei uzlikt vāciņu. Viegli pieskarieties plašajai zonai sistēmas Soundbar augšdaļā, nelietojot pārmērīgu spēku.

• Lai lietotu šo funkciju, atjauniniet programmu SmartThings uz tās jaunāko versiju. Šī funkcija var nebūt atbalstīta atkarībā no programmas versijas. Pieskāriena skaņas funkcijas iestatīšana Izmantojiet programmu SmartThings, lai ieslēgtu funkciju Tap View, Tap Sound.

1. Mobilajā ierīcē palaidiet programmu SmartThings.

2. Mobilajā ierīcē paradītajā lietotnes SmartThings ekrāna atlasiet ( → ).

3. Izvēlieties “Tap View, Tap Sound” iestatījumu Ieslēgts, lai ļautu funkcijai darboties, kad mobilā ierīce atrodas sistēmas Soundbar tuvumā. Funkcija ir ieslēgta. PIEZĪME

• Kad mobilā ierīce darbojas enerģijas taupīšanas režīmā, funkcija Tap Sound nedarbojas.

• Funkcija Tap Sound var nedarboties, ja sistēmas Soundbar tuvumā ir ierīces, kas rada radio traucējumus, piemēram, elektroierīces. Novietojiet ierīces, kas var radīt radio traucējumus, pietiekamā attālumā no sistēmas Soundbar.LAT - 28

08 SAVIENOJUMA IZVEIDE AR APPLE AIRPLAY 2

• Šī funkcija var nebūt pieejama dažās valstīs.

• Šis Samsung Soundbar atbalsta AirPlay 2, un tai ir nepieciešama iOS 13.4 vai vecāka. Ar AirPlay 2 varat straumēt mūziku, podraides un citu audio no Apple ierīcēm sistēmā Samsung Soundbar.

• Lai Soundbar ierīcē AirPlay2, jums ir jāreģistrē ierīce ar lietotni Samsung Smart Things, piekrītot lietotnes noteikumiem un nosacījumiem.

• Nodrošiniet, ka sistēma Soundbar ir ieslēgta un pievienotam tam pašam Wi-Fi tīklam kā Apple ierīce.

• AirPlay atbalstītā lietotnē vai iPhone, iPad vai Mac vadības centrā atlasiet

• Pieejamo ierīču sarakstā atlasiet Soundbar, lai atskaņotu pašreizējo audio.LAT - 29

Piesardzības pasākumi uzstādīšanas laikā

• Uzstādiet stiprinājumu tikai pie vertikālas sienas.

• Neveiciet uzstādīšanu vietā, kur ir augsta temperatūra un/vai liels mitrums.

• Pārliecinieties, vai siena ir pietiekami stipra, lai noturētu izstrādājuma svaru. Ja tā nav, nostipriniet sienu vai izvēlieties citu uzstādīšanas vietu.

• Iegādājieties un izmantojiet turētājskrūves vai enkurskrūves, kas ir piemērotas attiecīgajai sienai (sausais apmetums, metāls, koks utt.). Ja iespējams, balsta skrūves nostipriniet sienas balstos.

• Iegādājieties sienas stiprinājuma skrūves, kas atbilst sienas, pie kuras vēlaties uzstādīt Soundbar, veidam un biezumam. ‒ Diametrs: M5 ‒ Garums: ieteicamas 35 mm vai garākas.

• Pirms Soundbar uzstādīšanas pie sienas pievienojiet kabeļus no ierīces ārējām ierīcēm.

• Pirms ierīces uzstādīšanas pārliecinieties, vai ierīce ir izslēgta un atvienota no barošanas kontaktligzdas. Pretējā gadījumā var tikt izraisīts elektriskās strāvas trieciens. Sienas stiprinājuma komponenti Sienas stiprinājuma vadotne x 2 x 2 (M4 x L10) Skrūves turētājs Skrūve x 2 Sienas stiprinājuma kronšteins

1. Piespiediet sienas stiprinājuma vadotni pie sienas virsmas.

• Sienas stiprinājuma vadotnei ir jābūt līmenī.

• Ja TV ir piestiprināts pie sienas, uzstādiet Soundbar vismaz 5 cm zem TV. 5 cm vai vairāk

2. Salāgojiet sienas stiprinājuma vadotnes centrālo līniju ar TV centru (ja uzstādāt

Soundbar zem TV) un pēc tam piestipriniet sienas stiprinājuma vadotni pie sienas, izmantojot lenti.

• Ja neuzstādāt to zem TV, novietojiet centra līniju uzstādīšanas zonas centrā. Centra līniju

3. Ar pildspalvas vai uzasināta zīmuļa galu caurduriet ar A tips apzīmēto attēlu

viduspunktu katrā vadotnes galā, lai atzīmētu balsta skrūvju atveru vietas, un pēc tam noņemiet sienas stiprinājuma vadotni.

4. Izmantojot piemērota izmēra urbi, izurbiet sienā atveri katrā atzīmētajā vietā.

• Ja atzīmes neatbilst tapu pozīcijām, pirms atbalsta skrūvju ievietošanas atverēs ievietojiet atbilstošos ķīļus vai stiprinājumus. Ja izmantojat enkurus vai saspiežamos stiprinājumus, izurbiet pietiekami lielas atveres, lai tajās varētu ievietot izmantotos enkurus vai saspiežamos stiprinājumus.

5. Izstumiet skrūvi (nav iekļauta komplektācijā) caur katru skrūves turētāju un pēc tam

cieši ieskrūvējiet katru skrūvi balsta skrūves atverē.

6. Uzstādiet 1 kronšteinu sienas stiprinājumus pareizajā virzienā Soundbar apakšdaļā,

izmantojot 2 skrūves.

• Salikšanas laikā nodrošiniet, ka kronšteinu sienas stiprinājumu iekaramā daļa atrodas aiz Soundbar aizmugures. Soundbar aizmugure Soundbar labā malaLAT - 30

7. Uzstādiet Soundbar ar pievienotajiem kronšteinu sienas stiprinājumiem, pakarot

kronšteinu sienas stiprinājumus uz turētāja skrūvēm pie sienas.

8. Bīdiet Soundbar uz leju, kā redzams tālāk, lai kronšteinu sienas stiprinājumi droši

balstītos uz turētāja skrūvēm.

• Ievietojiet turētāja skrūves kronšteinu sienas stiprinājumu platajā apakšējā daļā un bīdiet kronšteinu sienas stiprinājumus lejup, lai kronšteinu sienas stiprinājumi droši balstītos uz turētāja skrūvēm. Telpisko skaļruņu piestiprināšana pie sienas (tikai attiecīgajiem režīmiem) Varat atsevišķi iegādāties sienas stiprinājumus, ar kuriem uzstādīt telpiskos skaļruņus pie sienas. Samsung Electronics nepārdot sienas stiprinājumus. Piezīmes par telpisko skaļruņu piestiprināšanu pie sienas

• Telpisko skaļruņu sienas stiprinājumiem ir jāspēj noturēt 8,0 kg.

• Atveres lielums: 1/4 - 20 UNC vītņotais ieliktnis ‒ Standarta skrūve: 6,35 mm ø, 1,27 mm solis ‒ Garums: 18 mm garš ‒ Daudzums: pa kreisi 1 EA / pa labi 1 EA Kreisais Labais

• Pirms sienas stiprinājuma kronšteina uzstādīšanas pārbaudiet sienas stiprību. Ja tā nav pietiekami izturīga, nostipriniet to pirms sienas stiprinājuma kronšteinu un skaļruņu uzstādīšanas pie sienas.

• Samsung neuzņemas atbildību ne par kādiem izstrādājuma bojājumiem, ja tas tiek uzstādīts neatbilstoši.

• Lūdzu, uzmanieties, lai skaļruņus neuzstādītu sāniski vai otrādi.

10 SOUNDBAR UZSTĀDĪŠANA TV

PRIEKŠĀ Komponents x 4 Pamatnes gumija Lai veiktu uzstādīšanu, piestipriniet sistēmas Soundbar apakšā pamatnes gumijas, pirms novietojat sistēmu vietā virs televizora statīva. Noteikti piestipriniet pamatnes gumijas tā, lai tās nebūtu izvirzītas no TV statīva. Skatiet tālāk redzamos attēlus. Pamatnes gumija Novietojiet sistēmu Soundbar uz televizora statīva. Mikrofoni (tikai attiecīgajiem modeļiem)LAT - 31 Kā parādīts attēlā, salāgojiet sistēmas Soundbar centru ar televizora centru un uzmanīgi novietojiet sistēmu Soundbar uz televizora statīva. Šajā brīdī novietojiet mikrofonus (tikai atbilstošajiem modeļiem) statīva priekšpusē, lai netraucētu balss atpazīšanai. Soundbar labā mala

• Novietojiet Soundbar uz līdzenas un cietas virsmas.

• Nepietiekama atstarpe no televizora var izraisīt balss atpazīšanas un akustiskās problēmas.

• Attēls iepriekš atšķiras ar attiecīgo modeli.

• Šī funkcija netiek atbalstīta HW-Q7**C, HW-Q7**GC modelī.

• Lai mikrofoni darbotos maksimāli labi, turiet Soundbar vismaz 2 cm attālumā no TV paneļa. 11 PROGRAMMATŪRAS ATJAUNINĀŠANA Automātiskā atjaunināšana Kad sistēma Soundbar ir savienota ar internetu, programmatūras atjaunināšana tiek veikta automātiski pat tad, kad sistēma Soundbar ir izslēgta.

• Lai varētu izmantot automātiskās atjaunināšanas funkciju, sistēmai Soundbar jābūt savienotai ar internetu. Bezvadu savienojums ar sistēmu Soundbar tiek pārtraukts, ja tiek atvienots sistēmas Soundbar strāvas padeves vads vai tai tiek izslēgta strāvas padeve. Ja tiek izslēgta strāvas padeve, kad tā tiek atjaunota vai kad tiek pievienots barošanas vads, ieslēdziet sistēmu Soundbar un atkal savienojiet to ar internetu. USB atjauninājumi Sistēmas Soundbar apakšpuse HDMI IN 1HDMI IN 2ID SET(WOOFER, REAR) POWER NETWORK SERVICE

(eARC/ARC) HDMI 1HDMI 2ID SETHDMI IN 1HDMI IN 2SERVICE SERVICE Turpmāk uzņēmums Samsung varētu piedāvāt sistēmas Soundbar aparātprogrammatūras atjauninājumus. Kad atjauninājums ir pieejams, sistēmu Soundbar var atjaunināt, pievienojot USB zibatmiņas disku ar atjauninājuma aparātprogrammatūru sistēmas Soundbar pieslēgvietai SERVICE.

1. Atveriet Samsung vietni (www.samsung.com) → klientu atbalsta izvēlnes opcijā

meklējiet modeļa nosaukumu.

• Plašāku informāciju par jauninājumiem skatiet jauninājumu rokasgrāmatā.

2. Lejupielādējiet atjauninājuma failu (USB tips).

3. Izgūstiet arhivēto failu jaunā mapē un nosauciet to identiski faila nosaukumam.

4. Saglabājiet izveidoto mapi USB zibatmiņā un pievienojiet to sistēmai Soundbar.

5. Ieslēdziet sistēmu Soundbar. Pēc tam izstrādājums tiek atjaunināts 3 minūšu laikā,

parādot ziņojumu “UPDATE”.

• Atjaunināšanas laikā neizslēdziet vai nenoņemiet USB.

• Ja displejā logā neparādās “UPDATE”, noņemiet strāvas vadu no Soundbar un pēc tam vēlreiz pievienojiet to.

• Kad ir instalēta jaunākā versija, atjaunināšana netiek veikta.

• Atkarībā no USB veida atjauninājums var netikt atbalstīts.LAT - 32 Inicializācija Soundbar augšdaļa INIT Kad Soundbar ir ieslēgts, vienlaikus nospiediet uz korpusa esošās pogas (skaļums) un turiet tās nospiestas vismaz 5 sekundes. “INIT” parādās displejā, un Soundbar tiek inicializēts. UZMANĪBU

• Tiek inicializēti visi Soundbar iestatījumi. Noteikti veiciet to tikai tad, ja ir nepieciešama inicializācija.

12 PROBLĒMU NOVĒRŠANA

Pirms meklējat palīdzību, pārbaudiet tālāk norādīto. Soundbar neieslēdzas.

• Pārbaudiet, vai sistēmas Soundbar barošanas vads ir pareizi iesprausts kontaktligzdā. Soundbar darbojas kļūdaini.

• Atvienojiet barošanas vadu un atkal iespraudiet to.

• Ieslēdziet un izslēdziet ārējo ierīci un mēģiniet vēlreiz.

• Ja nav signāla, sistēma Soundbar pēc zināma laika automātiski tiek izslēgta. Ieslēdziet barošanu. (Skatiet 6. lpp.) Tālvadības pults nedarbojas

• Novietojiet tālvadības pulti tieši pret Soundbar.

• Nomainiet baterijas pret jaunām. Soundbar indikators sāk nepārtraukti mirgot sarkanā krāsā.

• Mikrofons ir izslēgts. Ieslēdziet mikrofonu. (Skatiet 4. lpp.) Skaņa netiek izvadīta no Soundbar.

• Sistēmas Soundbar skaļums ir pārāk mazs vai izslēgts. Noregulējiet skaļumu.

• Kad ir pievienota kāda ārējā ierīce (STB, Bluetooth ierīce, mobilā ierīce u.c.), regulējiet ārējās ierīces skaļumu.

• Lai atskaņotu televizora skaņu, izvēlieties Soundbar. (Samsung televizors: Sākums

) → Izvēlne → Iestatījumi ( ) → Visi iestatījumi ( ) → Skaņa → Skaņas izvade

• Vada savienojumam ar sistēmu Soundbar jābūt stingram. Atvienojiet vadu un pievienojiet vēlreiz.

• Atvienojiet strāvas vadu pavisam, pievienojiet to vēlreiz un ieslēdziet ierīci.

• Inicializējiet izstrādājumu un mēģiniet vēlreiz. (Skatiet 32. lpp.) Skaņa netiek izvadīta no zemfrekvences skaļruņiem vai aizmugurējiem skaļruņiem.

• Pārbaudiet, vai gaismas diodes indikators zemfrekvences skaļruņa vai telpisko skaļruņu aizmugurē ir zilā krāsā. Pievienojiet Soundbar, zemfrekvences skaļruņi un telpiskos skaļruņus, ja indikators mirgo zilā krāsā vai maina krāsu uz sarkanu. (Skatiet 13. lpp.)

• Ja starp sistēmu Soundbar un zemfrekvenču skaļruni ir šķērslis, tas var radīt darbības traucējumus. Pārvietojiet ierīces uz vietu attālāk no šķēršļiem.

• Citas tuvumā esošas ierīces, kuras raida radiofrekvenču signālus, var izraisīt savienojuma pārrāvumu. Šādām ierīcēm nevajadzētu atrasties skaļruņa tuvumā.

• Atvienojiet strāvas vadu un pievienojiet to vēlreiz.LAT - 33 Ja zemfrekvences skaļruņa vai telpiskā skaļruņa skaņa ir raustīga, kavēta vai trokšņaina

• Problēmu var izraisīt jebkāds priekšmets starp Soundbar un zemfrekvences skaļruni. Pārvietojiet ierīces uz vietu, kur nav šādu priekšmetu.

• Ja zemfrekvences skaļrunis un telpiskais skaļrunis atrodas pārāk tālu no Soundbar, skaņa varbūt raustīga vai kavēta. Novietojiet tos Soundbar tuvumā.

• Ja Soundbar atrodas tādu instrumentu vai elektroierīču tuvumā, kas var radīt radio traucējumus, skaņa varbūt raustīga vai kavēta. Novietojiet Soundbar attālāk no šādām ierīcēm, kas rada radio traucējumus. (Piemēram, bezvadu maršrutētājs)

• Mainiet TV tīkla savienojuma statusu no bezvadu uz vadu. Zemfrekvenču skaļrunis neskan pietiekami skaļi.

• Iespējams, jūsu atskaņotā satura ieraksta skaļums ir zems. Pamēģiniet noregulēt zemfrekvenču skaļruņa skaļumu. (Skatiet 7. lpp.)

• Novietojiet zemfrekvenču skaļruni sev tuvāk. Ja televizors nav pievienots, izmantojot HDMI TO TV (eARC/ARC)

• Pārbaudiet, vai HDMI kabelis ir pareizi pievienots ARC pieslēgvietai. (Skatiet 15. lpp.)

• Savienojuma izveide var nebūt iespējama pievienotas ārējās ierīces dēļ (pierīce, spēļu konsole u.c.). Savienojiet sistēmu Soundbar tieši.

• HDMI-CEC var nebūt aktivizēts televizorā. Ieslēdziet CEC televizora izvēlnē. (Samsung televizors: Sākums ( ) → Izvēlne → Iestatījumi ( ) → Visi iestatījumi ( ) → Savienojums → External Device Manager → Anynet+ (HDMI-CEC) ON)

• Lai izveidotu savienojumu ar aARC, funkcija eARC televizora izvēlnē ir jāiestata uz Ieslēgts. (Samsung televizors: Sākums ( ) → Izvēlne → Iestatījumi ( ) → Visi iestatījumi ( ) → Skaņa → Expert Settings → HDMI-eARC Mode (Auto)) Nav skaņas, izveidojot savienojumu ar TV HDMI TO TV (eARC/ARC) režīmā

• Ierīce neatskaņo ienākošo signālu. Nomainiet televizora audio izvades režīmu uz PCM vai Dolby Digital. (Samsung televizoriem: Sākums ( ) → Izvēlne → Iestatījumi ( ) → Visi iestatījumi ( ) → Skaņa → Expert Settings → Digital Output Audio Format) Soundbar neizveidos savienojumu, izmantojot Bluetooth.

• Pievienojot jaunu ierīci, savienojumam pārslēdziet uz “BT PAIRING”. (Nospiediet tālvadības pults pogu PAIR vai nospiediet ierīces pogu (mikrofons ieslēgts/ izslēgts) / (avots) un turiet to nospiestu vismaz 5 sekundes.)

• Ja sistēma Soundbar ir pievienota citai ierīcei, tad pirms pārslēgšanas uz citu ierīci, šī ierīce vispirms ir jāatvieno.

• Atjaunojiet savienojumu pēc Bluetooth skaļruņu saraksta izdzēšanas. (Samsung televizors: Sākums ( ) → Izvēlne → Iestatījumi ( ) → Visi iestatījumi ( ) → Skaņa → Skaņas izvade → Bluetooth skaļruņu saraksts)

• Iespējams, ir atspējota automātiskā savienojuma izveide ar televizoru. Kamēr Soundbar ir režīmā “BT READY”, nospiediet Soundbar TĀLVADĪBAS PULTS Pa kreisi pogu un turiet to nospiestu 5 sekundes, lai atlasītu ON-TV CONNECT. Ja redzat OFF-TV CONNECT, vēlreiz nospiediet Pa kreisi pogu un turiet to nospiestu 5 sekundes, lai mainītu atlasi.

• Atvienojiet strāvas vadu, atkal pievienojiet to un mēģiniet vēlreiz.

• Inicializējiet izstrādājumu un mēģiniet vēlreiz. (Skatiet 32. lpp.) Skaņa pazūd, izveidojot savienojumu ar Bluetooth palīdzību.

• Dažas ierīces var izraisīt radio traucējumus, ja tās atrodas pārāk tuvu Soundbar, piemēram, mikroviļņu krāsnis, bezvadu maršrutētāji utt.

• Ja ierīce, kurai izveidots savienojums ar Bluetooth palīdzību, pārvietojas prom no Soundbar, var tikt izraisīts skaņas zudums. Pārvietojiet ierīci tuvāk Soundbar.

• Ja kāda ķermeņa daļa ir saskarē ar Bluetooth raiduztvērēju vai produktu, kas uzstādīts uz metāla mēbeles, skaņa var pazust. Pārbaudiet uzstādīšanas un lietošanas apstākļus. Soundbar neizveidos savienojumu Wi-Fi.

• Pārbaudiet, vai ir ieslēgts bezvadu maršrutētājs.

• Izslēdziet maršrutētāju, ieslēdziet to un mēģiniet vēlreiz.

• Soundbar neizveidos savienojumu, ja bezvadu signāls ir vājš. Pamēģiniet pārvietot maršrutētāju tuvāk Soundbar vai likvidējiet visus šķēršļus, kas ir starp Soundbar un maršrutētāju, ja tā ir.

• Ja esat uzstādījis jaunu bezvadu maršrutētāju, būs jāveic atkārtota skaļruņa tīkla iestatījumu kongurēšana. Soundbar neieslēdzas automātiski ar TV.

• Ja sistēma Soundbar tiek izslēgta, kamēr televizors ir ieslēgts, barošanas sinhronizācija ar televizoru tiek atspējota. Vispirms izslēdziet televizoru. Funkcija AVA (tikai attiecīgie modeļi) nav pieejama tālāk norādītajos gadījumos.

• Funkcija AVA (tikai attiecīgie modeļi) nebūs pieejama, kad mikrofons ir izslēgts. Pēc TV pievienošanas sistēmai Soundbar ieslēdzu Soundbar režīmu. Pēc tam nekāda skaņa netiek izvadīta no televizora.

• Ja pievienojat Soundbar mobilajai ierīcei, kamēr sistēma Soundbar ir pievienota TV, Soundbar izvada skaņu no mobilās ierīces, kamēr uztur TV savienojumu. Līdz ar to TV skaņa netiks atskaņota nekur.

• Atvienojiet mobilo ierīci, un TV skaņa tiks vēlreiz izvadīta no Soundbar. Soundbar nav redzama pakalpojumā AirPlay2

• Lai Soundbar ierīcē AirPlay2, jums ir jāreģistrē ierīce ar lietotni Samsung Smart Things, piekrītot lietotnes noteikumiem un nosacījumiem. (Skatiet 28. lpp.)

• AirPlay2 nedarbojas, ja dzēšat Soundbar no lietotnes Samsung Smart Things.

• Nodrošiniet, ka Soundbar un Apple ierīce ir ieslēgta un pievienotam tam pašam Wi-Fi tīklam.
