BRUKSANVISNING HW-Q810GC SAMSUNG

3. Slut strømkablet til Soundbar.

• Når Samsung-tv er forbundet, vises [TV-navn] → “BT” på soundbarens display foran.

• For å kjøpe ere komponenter eller valgfrie kabler kan du kontakte et Samsung servicesenter eller Samsung kundeservice.

• Hvis du vil ha mer informasjon om veggmonteringen eller gummifoten, se side 29~31.

• Design, spesikasjoner og appskjerm kan endres uten forvarsel.

• Visningen av tilbehøret kan avvike noe fra illustrasjonene ovenfor.

• Samsung Electronics Co., Ltd forbeholder seg retten til å endre spesikasjonene uten forvarsel.

• I standbymodus trykker du (Flerfunksjon)-knappen for å slå på Soundbar.

• Trykk på (Flerfunksjon)-knappen for å endre inngangskilden.

• Når du kobler til strømledningen, begynner strømknappen å fungere etter 4 til 6 sekunder.

• Når du slår på denne enheten, er det en 4 til 5 sekunders forsinkelse før den lager lyd.

• Hvis du hører lyder fra både TV-en og Soundbar, går du til Innstillinger-menyen for TV-lyden og endrer TV-høyttaleren til Ekstern høyttaler.NOR – 5 Bunnpanel på Soundbar HDMI IN 1 HDMI IN 2 SERVICE

• Ikke koble denne enheten eller andre komponenter til et vekselstrømuttak før alle tilkoblinger mellom komponentene er fullført.NOR – 6 03 BRUKE SOUNDBAR-FJERNKONTROLLEN Sette inn batterier før du bruker fjernkontrollen (AAA-batterier X 2) Skyv bakdekselet i pilens retning til det er helt av. Sett inn 2 AAA-batterier (1,5 V) orientert slik at polariteten deres er riktig. Skyv batteridekselet tilbake på plass. Slik bruker du fjernkontrollen SOUNDBAR

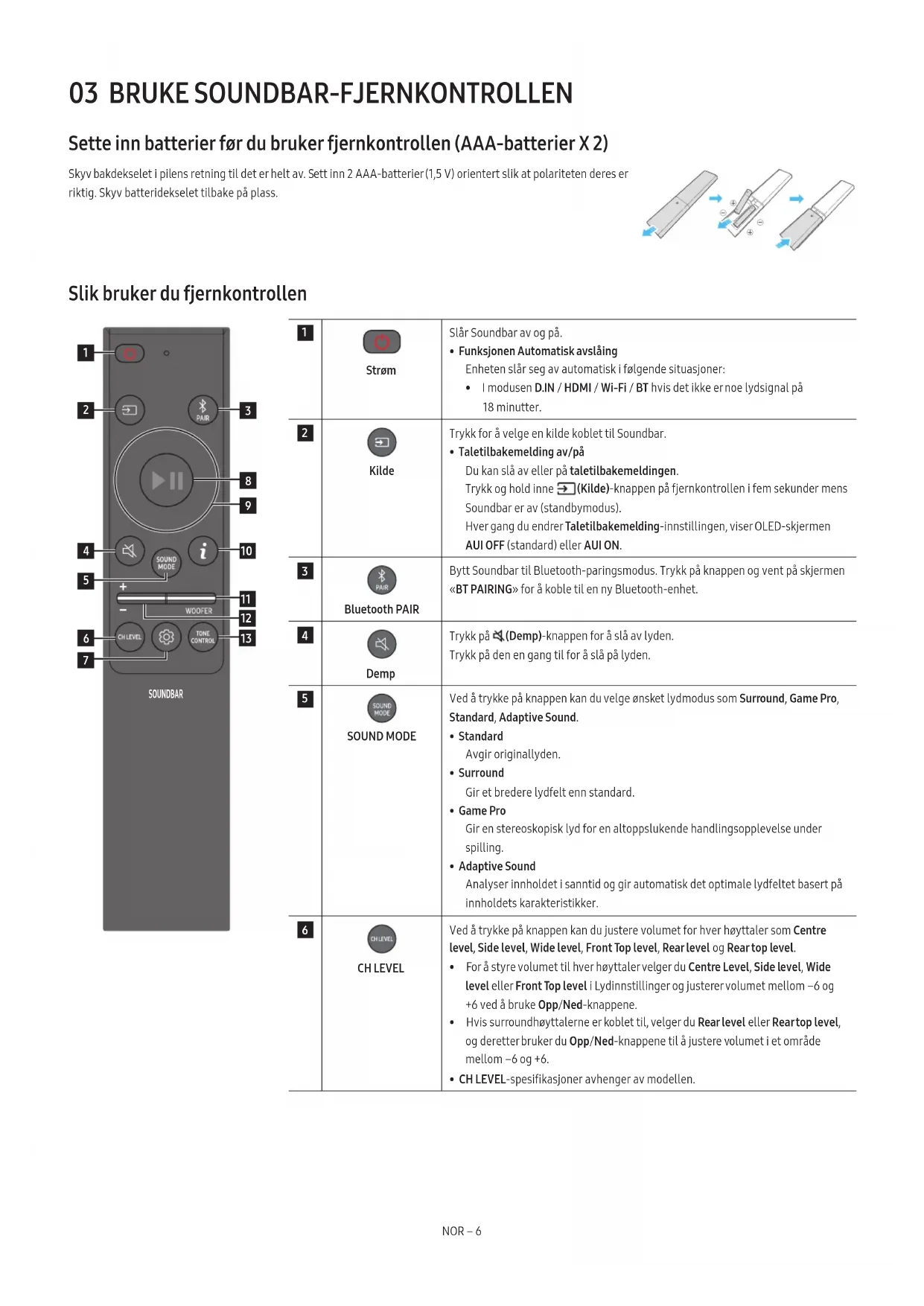

Strøm Slår Soundbar av og på.

• Funksjonen Automatisk avslåing Enheten slår seg av automatisk i følgende situasjoner:

• I modusen D.IN / HDMI / Wi-Fi / BT hvis det ikke er noe lydsignal på 18 minutter.

Kilde Trykk for å velge en kilde koblet til Soundbar.

Bluetooth PAIR Bytt Soundbar til Bluetooth-paringsmodus. Trykk på knappen og vent på skjermen «BT PAIRING» for å koble til en ny Bluetooth-enhet.

Demp Trykk på (Demp)-knappen for å slå av lyden. Trykk på den en gang til for å slå på lyden.

• Adaptive Sound Analyser innholdet i sanntid og gir automatisk det optimale lydfeltet basert på innholdets karakteristikker.

CH LEVEL Ved å trykke på knappen kan du justere volumet for hver høyttaler som Centre level, Side level, Wide level, Front Top level, Rear level og Rear top level.

• For å styre volumet til hver høyttaler velger du Centre Level, Side level, Wide level eller Front Top level i Lydinnstillinger og justerer volumet mellom –6 og +6 ved å bruke Opp/Ned-knappene.

• Hvis surroundhøyttalerne er koblet til, velger du Rear level eller Rear top level, og deretter bruker du Opp/Ned-knappene til å justere volumet i et område mellom –6 og +6.

• CH LEVEL-spesikasjoner avhenger av modellen.NOR – 7

• Funksjonene SpaceFit Sound og AVA støttes ikke av HW-Q7**C, HW-Q7**GC-modellen.

• Voice enhance mode forbedrer talt dialog i lmer og på TV for å gjøre den enklere å høre.

• Night mode er optimalisert for visning på kvelden med innstillingene justert til å skru ned volumet, men å holde dialogen tydelig.

• Trykk og hold inne (Lydkontroll)-knappen i rundt 5 sekunder for å justere lyden for hvert frekvensbånd. Du kan velge 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz og 10 kHz ved å bruke Venstre/Høyre-knappene, og hver kan justeres til en innstilling mellom –6 til +6 ved å bruke Opp/Ned-knappene. (Sikre at lydmodusen er satt til Standard).

• Hvis videoen på TV-en og lyden fra Soundbar ikke er synkronisert, velger du Sync i Lydkontroll og angir lydforsinkelsen mellom 0 og 300 millisekunder ved å bruke Opp/Ned-knappene.

• Sync støttes bare for enkelte funksjoner.

• Tilgjengelige innstillinger for Surround speaker mode støttes bare av HW-Q9**C, HW-Q9**GC-modellen.

• Virtual-høyttalerfunksjonen kan slås ON/OFF ved å bruke Opp/Ned-knappene.

Spill av / pause Du kan også spille av eller pause musikk ved å trykke på knappen.

Opp/Ned/Venstre/ Høyre Trykk på det angitte området for å velge opp/ned/venstre/høyre. Trykk på knappen Opp/Ned/Venstre/Høyre for å velge eller angi funksjonene.

• Bytte musikk Trykk på Høyre knapp for å velge neste musikkl. Trykk på Venstre knapp for å velge forrige musikkl.

• ID SET Bruk dette alternativet når basshøyttaleren eller surroundhøyttalerne ikke er tilkoblet eller trenger ny tilkobling. Når strømmen er av, trykker du og holder inne Opp-knappen i 5 sekunder for å utføre ID SET. (Se side 13.)

Informasjon Trykk for å vise informasjon om aktiv funksjon eller tilgjengelig kodek. I BT-modus viser modusen den tilkoblede enheten (når paring er fullført) eller BT ready (når paring er nødvendig).

VOLUME Trykk knappen oppover eller nedover for å justere volumet.

• Demp Trykk på VOL-knappen for å slå av lyden. Trykk på den en gang til for å slå på lyden.

• For å styre volumet til diskanten eller bassen velger du TREBLE eller BASS i Lydinnstillinger og justerer volumet mellom –6 og +6 ved å bruke Opp/Ned-knappene.

• Denne funksjonen støttes ikke av HW-Q7**C, HW-Q7**GC-modellen. Bruke de skjulte knappene (knapper med mer enn én funksjon) Skjult knapp Side Knapp på fjernkontrollen Funksjon BASSHØYTTALER (Opp) TV-fjernkontroll På/Av (Standby) side 10 Opp ID SET side 13 (Lydkontroll) 7-båndsequalizer side 7 (Kilde) Taletilbakemelding av/på (standby) side 6 Utgangsspesikasjoner for de forskjellige lydeffektmodiene <HW-Q9**C, HW-Q9**GC> Effekt Inngang Utgang Med subwoofer og surroundhøyttaler Standard 2.0-utgangskanal 2.1-utgangskanal 5.1-utgangskanal 5.1-utgangskanal / 7.1-utgangskanal (DTS)

7.1.-utgangskanal 7.1.-utgangskanal

Dolby Atmos®, DTS:X 7.1.4-utgangskanal Surround 2.0-utgangskanal 9.1.4-utgangskanal 5.1-utgangskanal 9.1.4-utgangskanal

7.1.-utgangskanal 9.1.4-utgangskanal

Dolby Atmos®, DTS:X 9.1.4-utgangskanal Game Pro 2.0-utgangskanal 9.1.4-utgangskanal 5.1-utgangskanal 9.1.4-utgangskanal

7.1.-utgangskanal 9.1.4-utgangskanal

Dolby Atmos®, DTS:X 9.1.4-utgangskanal Adaptive Sound 2.0-utgangskanal 9.1.4-utgangskanal 5.1-utgangskanal 9.1.4-utgangskanal

7.1.-utgangskanal 9.1.4-utgangskanal

Dolby Atmos®, DTS:X 9.1.4-utgangskanalNOR – 9 <HW-Q8**C, HW-Q8**GC> Effekt Inngang Utgang Med bare basshøyttaler Med subwoofer og surroundhøyttaler Standard 2.0-utgangskanal 2.1-utgangskanal 2.1-utgangskanal 5.1-utgangskanal 5.1-utgangskanal 5.1-utgangskanal / 7.1-utgangskanal (DTS)

7.1.-utgangskanal 5.1-utgangskanal 7.1.-utgangskanal

Dolby Atmos®, DTS:X 5.1.2-utgangskanal 7.1.4-utgangskanal Surround 2.0-utgangskanal 5.1.2-utgangskanal 7.1.4-utgangskanal 5.1-utgangskanal 5.1.2-utgangskanal 7.1.4-utgangskanal

7.1.-utgangskanal 5.1.2-utgangskanal 7.1.4-utgangskanal

Dolby Atmos®, DTS:X 5.1.2-utgangskanal 7.1.4-utgangskanal Game Pro 2.0-utgangskanal 5.1.2-utgangskanal 7.1.4-utgangskanal 5.1-utgangskanal 5.1.2-utgangskanal 7.1.4-utgangskanal

7.1.-utgangskanal 5.1.2-utgangskanal 7.1.4-utgangskanal

Dolby Atmos®, DTS:X 5.1.2-utgangskanal 7.1.4-utgangskanal Adaptive Sound 2.0-utgangskanal 5.1.2-utgangskanal 7.1.4-utgangskanal 5.1-utgangskanal 5.1.2-utgangskanal 7.1.4-utgangskanal

7.1.-utgangskanal 5.1.2-utgangskanal 7.1.4-utgangskanal

Dolby Atmos®, DTS:X 5.1.2-utgangskanal 7.1.4-utgangskanal <HW-Q7**C, HW-Q7**GC> Effekt Inngang Utgang Med bare basshøyttaler Med subwoofer og surroundhøyttaler Standard 2.0-utgangskanal 2.1-utgangskanal 2.1-utgangskanal 5.1-utgangskanal 3.1-utgangskanal 5.1-utgangskanal Dolby Atmos®, DTS:X 3.1.2-utgangskanal 5.1.4-utgangskanal Surround 2.0-utgangskanal 3.1.2-utgangskanal 5.1.4-utgangskanal 5.1-utgangskanal 3.1.2-utgangskanal 5.1.4-utgangskanal Dolby Atmos®, DTS:X 3.1.2-utgangskanal 5.1.4-utgangskanal Game Pro 2.0-utgangskanal 3.1.2-utgangskanal 5.1.4-utgangskanal 5.1-utgangskanal 3.1.2-utgangskanal 5.1.4-utgangskanal Dolby Atmos®, DTS:X 3.1.2-utgangskanal 5.1.4-utgangskanal Adaptive Sound 2.0-utgangskanal 3.1.2-utgangskanal 5.1.4-utgangskanal 5.1-utgangskanal 3.1.2-utgangskanal 5.1.4-utgangskanal Dolby Atmos®, DTS:X 3.1.2-utgangskanal 5.1.4-utgangskanal Surroundhøyttalerne vil ikke gi lyd på 2-kanals utgang når Standard-modus brukes. Hvis du vil aktivere lyd for surroundhøyttalerne, må du endre effektmodusen til Surround.NOR – 10 Justere Soundbar-volumet med en TV-fjernkontroll Juster Soundbar-volumet med TV-ens fjernkontroll.

• Denne funksjonen kan bare brukes med IR-fjernkontroller. Bluetooth-fjernkontroller (fjernkontroller som krever paring) støttes ikke.

• Angi TV-høyttaleren til Ekstern høyttaler for å bruke denne funksjonen.

Koble til strømmen og enhetene Bruk strømledningen til å koble subwooferen, surroundhøyttalerne og Soundbar til en kontakt i følgende rekkefølge:

Bakside av basshøyttaler Strømkabel

2. Koble strømledningen til venstre og høyre surroundhøyttalere. (valgfritt)

Bunnen av venstre og høyre surroundhøyttalere (valgfritt) Strømkabel

blått er På (valgfritt) MERKNAD

• Koble til strøm for subwooferen og surroundhøyttalerne før du kobler til Soundbar. Subwooferen og surroundhøyttalerne kobles til automatisk når Soundbar slås på.

• Hvis du kobler fra strømkabelen og kobler den til igjen når produktet er slått på, slås Soundbar på automatisk.

• Surroundhøyttalersystemet støttes bare av gjeldende modeller.NOR – 12 Anbefalt høyttaleroppsett 150° 150° 135° 135°

Basshøyttaler Soundbar Surroundhøyttaler V Surroundhøyttaler H FORSIKTIG

• Antenner for trådløst mottak er innebygd i subwooferen og surroundhøyttalerne. Hold enhetene borte fra vann og fuktighet.

• For optimal lytteytelse må du passe på at det ikke er noen hindringer i områdene rundt plasseringene til subwooferen og surroundhøyttalerne. Surround speaker mode (bare HW-Q9**C, HW-Q9**GC) En optimal surroundlyd kan leveres avhengig av plasseringen av surroundhøyttaleren. Se illustrasjonen nedenfor for høyttalerplassering. For å aktivere denne modusen velger du Surround Speaker mode ved å bruke fjernkontrollen til Soundbar.

(Lydkontroll) → Surroundhøyttaler → (Opp) / (Ned) → Front / Rear) Soundbar Surroundhøyttaler V Surroundhøyttaler H Soundbar Surroundhøyttaler V Surroundhøyttaler H Plassering bak Plassering foran MERKNAD

• Denne modusen er bare tilgjengelig med Soundbar-modeller inkludert en bestemt surroundhøyttaler.

• I modusen for fronthøyttaler plasserer du fronthøyttalerne mot deg.

• Modusen for surroundhøyttaleren er aktivert som standard.NOR – 13 Koble til subwooferen eller surroundhøyttalerne manuelt Før du utfører den manuelle tilkoblingsprosedyren nedenfor:

• Kontroller om strømledningene for Soundbar og subwooferen eller surroundhøyttalerne er riktig tilkoblet.

• Forsikre deg om at Soundbar er slått av.

1. Slå av strømmen til Soundbar.

2. Trykk på og hold ID SET bak på subwooferen og surroundhøyttalerne i minst 5 sekunder.

• Den røde indikatorlampen på baksiden av hver høyttaler slukkes, og den blå indikatorlampen blinker. 5 Sec Blinker hurtig blått Bakside av basshøyttaler Bakside av basshøyttaler Blinker hurtig blått POWER x 2 Baksiden av venstre og høyre surroundhøyttalere (valgfritt) 5 Sec

3. Trykk på Opp-knappen på fjernkontrollen i 5 sekunder.

• Meldingen ID SET vises kort på skjermen til Soundbar før den forsvinner.

• Soundbar slås automatisk på når ID SET er fullført. SOUND MODE PAIR 5 Sec ID SET

blått er På (valgfritt) LED-LAMPEN FOR TILKOBLING slutter å blinke og lyser blått når en forbindelse er opprettet mellom Soundbar og subwooferen, surroundhøyttalerne.NOR – 14 LED-lampene bak på subwooferen og surroundhøyttalerne LED Status Beskrivelse Oppløsning Blå Basshøyttaler Surroundhøyttalere (bare gjeldende modeller) Blå

Blinker Gjenopprette tilkoblingen Kontroller at strømkabelen som er koblet til selve Soundbar, er riktig tilkoblet, eller vent omtrent 5 minutter. Hvis det fortsetter å blinke, kan du prøve å koble til subwooferen og surroundhøyttalerne manuelt. Se side 13. Rød Basshøyttaler Rød Surroundhøyttalere (bare gjeldende modeller)

Ventemodus (med Soundbar- hovedenheten avslått) Kontroller at strømkabelen som er koblet til selve Soundbar, er riktig tilkoblet. Koblingen er brutt Koble til på nytt. Se instruksjonene for manuell tilkobling på side 13. Basshøyttaler Rød og blå Rød og blå Surroundhøyttalere (bare gjeldende modeller) Blinker Funksjonsfeil Se kontaktinformasjonen for Samsungs servicesenter i denne håndboken. MERKNAD

• Hvis hovedenheten er slått av, går subwooferen inn i standbymodus, og STANDBY LED på baksiden av subwooferen lyser rødt etter å ha blinket blått ere ganger.

• Hvis du bruker en enhet som bruker samme frekvens som Soundbar, i nærheten av Soundbar, kan forstyrrelser fører til lydavbrudd.

• Maksimal overføringsavstand til hovedenhetens trådløse signal er rundt 10 meter, men det kan variere avhengig av driftsmiljøet. Hvis en vegg i stålbetong eller metall er mellom hovedenheten og subwooferen, kan det hende at systemet ikke fungerer fordi det trådløse signalet ikke kan trenge igjennom metall.

• Surroundhøyttalersystemet støttes bare av gjeldende modeller. FORSIKTIG

• Antenner for trådløst mottak er innebygd i subwooferen og surroundhøyttalerne. Hold enheten borte fra vann og fuktighet.

• For optimal lytteytelse må du passe på at det ikke er noen hindringer i området rundt plasseringene til subwooferen og surroundhøyttalerne.NOR – 15

Koble til TV-en som støtter HDMI ARC (Audio Return Channel) FORSIKTIG

• Når både HDMI-kabelen og den optiske kabelen er tilkoblet, mottas HDMI-signalet først.

• For å koble HDMI-kabelen mellom TV-en og Soundbar, må du huske å koble til terminalene merket ARC. Ellers kan det hende at TV-lyden ikke avgis.

• Når TV-lyd ikke er utgang, trykker du på (Flerfunksjon) / (Kilde)-knappen øverst på Soundbar eller (Kilde)-knappen på fjernkontrollen for å velge D.IN-modusen. Skjermen viser D.IN og TV ARC etter hverandre, og det avgis TV-lyd.

• Når du kobler til en TV som støtter eARC-funksjonen, vises eARC på skjermen og du hører lyden.

• For å koble til med eARC må eARC-funksjonen i TV-menyen være satt til På. Se i TV-brukerhåndboken hvis du vil ha mer informasjon om innstilling. (f.eks. Samsung-TV: Hjem ( ) → Meny → Innst. ( ) → Alle innstillinger ( ) → Lyd → Expert Settings → HDMI-eARC Mode (Auto))

• Når du bruker en optisk kabel og terminalene har deksler, må du passe på å fjerne dekslene. OPTICAL OUT

(OPTICAL) Optisk kabel (medfølger ikke) Bunnen av Soundbar D.IN Oversiden av Soundbar <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Oversiden av Soundbar D.IN <HW-Q7**C, HW-Q7**GC> 1. Med TV-en og Soundbar slått av, koble DIGITAL AUDIO IN (OPTICAL)-porten på Soundbar og OPTICAL-utgangsporten på TV-en med den optiske kabelen (følger ikke med), som vist i illustrasjonen.

(Flerfunksjon)-/ (Kilde)-knappen øverst på Soundbar eller (Kilde)-knappen på fjernkontrollen for å velge D.IN-modus.

• Samsung-TV som støtter Bluetooth, kan kobles til. Sjekk spesikasjonene til TV-en din. Den første tilkoblingen

1. Trykk på PAIR-knappen på Soundbar-fjernkontrollen for å åpne BT PAIRING-modusen.

PAIR (ELLER) a. Trykk på (Flerfunksjon)- / (Kilde)-knappen på toppanelet og velg deretter BT. BT endres automatisk til BT PAIRING etter noen få sekunder eller endres til BT READY hvis det nnes en lagret tilkobling. Oversiden av Soundbar BT READY <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Oversiden av Soundbar BT READY <HW-Q7**C, HW-Q7**GC> b. Når BT READY vises, trykker du og holder inne (Mikrofon av/på)- / (Kilde)-knappen på toppanelet på Soundbar i mer enn 5 sekunder for å vise BT PAIRING. 5 Sec 5 Sec Oversiden av Soundbar BT PAIRING <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Oversiden av Soundbar BT PAIRING <HW-Q7**C, HW-Q7**GC>

• Når Samsung-TV-en er tilkoblet, vises [TV-navn] → «BT» på Soundbar-frontdisplayet.

4. Du kan nå høre Samsung-TV-lyd fra Soundbar.

• Etter at du har koblet Soundbar til Samsung-TV-en første gang, bruker du «BT READY»-modus for å koble til på nytt. Hvis enheten ikke klarer å koble til

• Hvis du har en eksisterende Soundbar (f.eks. Soundbar Q***C) på listen over høyttalere på Samsung-TV-en, sletter du den.

• Gjenta deretter trinn 1 til 3. Koble Soundbar fra Samsung-TV-en Trykk på (Flerfunksjon)- / (Kilde)-knappen øverst på Soundbar eller (Kilde)-knappen på fjernkontrollen for å velge en annen modus enn BT.

• Å koble fra tar tid fordi Samsung-TV-en må motta svar fra Soundbar. (Tiden som kreves kan variere, avhengig av Samsung-TV-modellen.)NOR – 18 Hva er forskjellen mellom BT READY og BT PAIRING?

• Finn en ny enhet innen 1 m for å koble til via Bluetooth-kommunikasjon.

• Det kan hende at Soundbar ikke utfører Bluetooth-søk eller tilkobling riktig under følgende omstendigheter: ‒ Hvis det er et sterkt elektrisk felt rundt Soundbar. ‒ Hvis ere Bluetooth-enheter pares med Soundbar samtidig. ‒ Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer som den skal.

• Elektroniske enheter kan forårsake radioforstyrrelser. Enheter som genererer elektromagnetiske bølger må holdes borte fra Soundbar-hovedenheten – for eksempel mikrobølger, trådløse LAN-enheter, etc.NOR – 19 Koble til via Wi-Fi Sjekkliste før tilkobling

• Wi-Fi-tilkobling er bare tilgjengelig på Samsung-TV.

• Sjekk om den trådløse ruteren (Wi-Fi) er slått på, og om TV-en er koblet til ruteren.

• TV-en og Soundbar må være koblet til det samme trådløse nettverket (Wi-Fi).

• Hvis den trådløse ruteren (Wi-Fi) bruker en DFS-kanal, vil du ikke kunne opprette en Wi-Fi-tilkobling mellom TV-en og Soundbar. Kontakt Internett- leverandøren for mer informasjon.

• Siden menyene varierer avhengig av produksjonsåret, må du se i TV-brukerhåndboken.

• For å koble TV-en til Soundbar via Wi-Fi må du koble Soundbar til den trådløse ruteren først. Se side 26 for informasjon om hvordan du oppretter en Wi-Fi- tilkobling. 1. Hvis du vil ha mer informasjon om Wi-Fi-tilkobling til Soundbar, kan du se side 26, Metode 2. Koble til via Wi-Fi (trådløst nettverk).

2. Endre inngangskilden til TV-en ved å bruke lydmenyen til Soundbar.

• Samsung-TV-er utgitt i 2017 eller senere Hjem ( ) → Meny → Innst. ( ) → Alle innstillinger ( ) → Lyd → Lydutgang → Soundbar Q***C (Wi-Fi) MERKNAD Wi-Fi Dolby Atmos-tilkoblingen er tilgjengelig på enkelte Samsung-TV-er og enkelte Soundbar-modeller. Forholdsregel: Soundbar startes på nytt automatisk hvis du slår Wi-Fi på eller av. Wi-Fi Portdeaktiveringsmetode Trykk på CH LEVEL-knappen på Soundbar-fjernkontrollen i 30 sekunder for å slå Wi-Fi av/på. Bluetooth Portdeaktiveringsmetode Trykk på TONE CONTROL-knappen på Soundbar-fjernkontrollen i 30 sekunder for å slå Bluetooth av/på.NOR – 20 Bruke Q-Symphony-funksjonen

• Når Soundbar kobles til en Samsung-TV som støtter Q-Symphony-funksjonen, kan du spille av lyden samtidig gjennom Soundbar og TV-en. Hvis du bruker Q-Symphony-funksjonen, kan du med surroundlyden som spilles av på TV-en, få en rikere, mer tredimensjonal surroundlydeffekt.

• Den kan fungere i henhold til kodeken som støttes av TV-en.

• Denne funksjonene støttes bare når HDMI-kabelen, den optiske kabelen (medfølger ikke) eller Wi-Fi er koblet til.

• Meldingen som vises, avhenger av TV-modellen.

2. Trykk på knappen Opp på fjernkontrollen for å slå på SpaceFit Sound.

ON vises på skjermen. SOUND MODE PAIR

3. Trykk på knappen Ned på fjernkontrollen for å slå av SpaceFit Sound.

OFF vises på skjermen. SOUND MODE PAIR

• Denne funksjonen fungerer når Soundbar kobles til noen av Samsung-TV-ene.

• Hvis alternativene for lydutgang omfatter Sekundær lyd, må du kontrollere at Sekundær lyd er satt til Av.

4. Trykk på (Flerfunksjon)-/ (Kilde)-knappen øverst på Soundbar eller (Kilde)-knappen på fjernkontrollen for å velge HDMI-modus.

5. Soundbar-skjermen viser at HDMI-modus for øyeblikket er valgt, og Soundbar begynner å spille av lyder.

Åpne alternativene for lydutgang på innstillingsmenyen til BD-spilleren eller en annen enhet, og kontroller at No Encoding er valgt for Bitstream. På en Samsung BD-spiller går du for eksempel til Hjem-meny → Lyd → Digitalutgang og velger deretter Bitstrøm (ubehandlet).

• Støttet spesikasjon kan variere avhengig av tilkoblet ekstern enhet eller bruksbetingelser.NOR – 23 Metode 2. Koble til med en optisk kabel

(Flerfunksjon) / (Kilde)-knappen øverst på Soundbar eller (Kilde)-knappen på fjernkontrollen.

1. Trykk på PAIR-knappen på Soundbar-fjernkontrollen for å åpne BT PAIRING-modusen.

PAIR Mobilenhet(ELLER)a. Trykk på (Flerfunksjon)- / (Kilde)-knappen på toppanelet og velg deretter BT. BT endres automatisk til BT PAIRING etter noen få sekunder eller endres til BT READY hvis det nnes en lagret tilkobling. Oversiden av Soundbar BT READY <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC>Oversiden av Soundbar BT READY <HW-Q7**C, HW-Q7**GC> b. Når BT READY vises, trykker du og holder inne (Mikrofon av/på)- / (Kilde)-knappen på toppanelet på Soundbar i mer enn 5 sekunder for å vise BT PAIRING.5 Sec5 SecOversiden av Soundbar BT PAIRING <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC>Oversiden av Soundbar BT PAIRING <HW-Q7**C, HW-Q7**GC>

2. På enheten velger du Soundbar Q***C fra listen som vises.

• Når Soundbar er koblet til mobilenheten, vises [Mobilenhetens navn] → «BT» i frontdisplayet.

3. Spill av musikkler fra enheten som er koblet til via Bluetooth, gjennom Soundbar.

• Etter at du har koblet Soundbar til mobilenheten første gang, bruker du «BT READY»-modus for å koble til på nytt. Hvis enheten ikke klarer å koble til
• Hvis du har en eksisterende Soundbar (f.eks. Soundbar Q***C) på listen over høyttalere på mobilenheten, sletter du den.
• Gjenta trinn 1 og 2. Hva er forskjellen mellom BT READY og BT PAIRING?

• Finn en ny enhet innen 1 m for å koble til via Bluetooth-kommunikasjon.

• Det kan hende at Soundbar ikke utfører Bluetooth-søk eller tilkobling riktig under følgende omstendigheter: ‒ Hvis det er et sterkt elektrisk felt rundt Soundbar. ‒ Hvis ere Bluetooth-enheter pares med Soundbar samtidig. ‒ Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer som den skal.

• Elektroniske enheter kan forårsake radioforstyrrelser. Enheter som genererer elektromagnetiske bølger må holdes borte fra Soundbar-hovedenheten – for eksempel mikrobølger, trådløse LAN-enheter, etc.

• Soundbar støtter SBC-data (44,1 kHz, 48 kHz).

• Koble bare til en Bluetooth-enhet som støtter funksjonen A2DP (AV).

• Du kan ikke koble Soundbar til en Bluetooth-enhet som bare støtter funksjonen HF (Hands Free).

• Når du kobler Soundbar til en Bluetooth-enhet, må du plassere dem så nær hverandre som mulig.

• Jo lengre Soundbar og Bluetooth-enheten er fra hverandre, jo dårligere blir lydkvaliteten. Bluetooth-tilkoblingen kan frakobles når enhetene er utenfor det effektive området.

• Bluetooth-tilkoblingen fungerer kanskje ikke som forventet i områder med dårlig mottak.

• En Bluetooth-enhet kan oppleve støy eller feil under følgende forhold: ‒ når kroppen er i kontakt med signalmottakeren på Bluetooth-enheten eller Soundbar ‒ i hjørner eller når det er en hindring i nærheten, som en vegg eller skillevegg, der elektriske endringer kan forekomme ‒ når den utsettes for radioforstyrrelser fra andre produkter som bruker samme frekvensområde, som medisinsk utstyr, mikrobølgeovner og trådløse LAN- enheter ‒ Hindringer som dører og vegger kan fremdeles påvirke lydkvaliteten selv når enhetene er innenfor rekkevidde.

• Vær oppmerksom på at Soundbar ikke kan kobles sammen med andre Bluetooth-enheter mens Bluetooth-alternativet brukes.

• Den trådløse enheten kan føre til elektriske forstyrrelser under bruk. Koble Bluetooth-enheten fra en Soundbar Du kan koble Bluetooth-enheten fra Soundbar. Se Bluetooth-enhetens brukerhåndbok for instruksjoner.

• Soundbar kobles fra.

• Når Soundbar kobles fra Bluetooth-enheten, viser Soundbar BT DISCONNECTED på frontskjermen. Koble Soundbar fra Bluetooth-enheten Trykk på (Flerfunksjon)- / (Kilde)-knappen øverst på Soundbar eller (Kilde)-knappen på fjernkontrollen for å bytte modusen fra BT.

• Det tar tid å koble fra fordi Bluetooth-enheten må få et svar fra Soundbar. (Frakoblingstiden kan variere avhengig av Bluetooth-enheten)

2. Følg instruksjonene på skjermen for å legge Soundbar til appen.

• Den automatiske meldingen (det andre skjermbildet nedenfor) vises kanskje ikke på enkelte enheter. Hvis meldingsvinduet ikke vises, trykker du på på Home-skjermen. Soundbar er tillagt appen.

• Illustrasjonen nedenfor avhenger av appversjonen. Start app Automatisk hurtigvindu Legg til enhet SmartThings- appNOR – 27 Bruke Tap Sound Trykk på Soundbar med mobilenheten for å spille av lydinnholdet på mobilenheten med Soundbar.

• Denne funksjonen er kanskje ikke støttet, avhengig av mobilenheten.

En tilkobling etableres mellom mobilenheten og Soundbar via Bluetooth.

3. Spill av lydinnholdet på mobilenheten med Soundbar.

• Denne funksjonen kobler en mobilenhet til Soundbar via Bluetooth ved å registrere vibrering som skjer når enheten berører Soundbar.

• Forsikre deg om at mobilenheten ikke trykker på et skarpt hjørne av Soundbar. Soundbar eller mobilenheten kan få riper eller bli ødelagt.

• Det anbefales at mobilenheten dekkes med et deksel. Bank lett på det brede området i den øvre delen av Soundbar, uten å bruke for mye kraft.

• For å bruke denne funksjonen, oppdater SmartThings-appen til den nyeste versjonen. Funksjonen er kanskje ikke støttet, avhengig av appversjonen. Angi Tap Sound-funksjonen Bruk SmartThings-appen til å slå på Tap View, Tap Sound-funksjonen.

1. På mobilenheten, kjør SmartThings-appen.

2. Velg ( → ) på SmartThings-appskjermen som vises på mobilenheten.

3. Still “Tap View, Tap Sound” til På for å la funksjonen fungere når en mobilenhet beveger seg i nærheten av Soundbar. Funksjonen er slått på. MERKNAD

• Når mobilenheten er i strømsparingsmodus, vil Tap Sound-funksjonen ikke fungere.

• Tap Sound-funksjonen fungerer kanskje ikke hvis det er enheter i nærheten av Soundbar som forårsaker radioforstyrrelser, for eksempel elektriske enheter. Forsikre deg om at enheter som kan forårsake radioforstyrrelser, er plassert i tilstrekkelig avstand fra Soundbar.NOR – 28

08 KOBLE TIL VIA APPLE AIRPLAY 2

• Denne funksjonen er kanskje ikke tilgjengelig i enkelte land.

• Denne Samsung Soundbar støtter AirPlay 2 og krever iOS 13.4 eller nyere. Med AirPlay 2 kan du strømme musikk, podkaster og annen lyd fra Apple-enhetene til Samsung Soundbar.

• For å aktivere AirPlay2 på Soundbar du må først registrere enheten med Samsung Smart Things-appen ved å samtykke i appen vilkår.

• Kontroller at Soundbar er slått på og koblet til det samme Wi-Fi-nettverket som Apple-enheten.

• Må ikke monteres på et sted med høy temperatur eller fuktighet.

• Kontroller om veggen er sterk nok til å holde produktets vekt. Hvis ikke må du forsterke veggen eller velge et annet monteringssted.

• Kjøp og bruk festeskruer eller forankringer som er hensiktsmessige for den aktuelle veggtypen (gipsplater, jernplate, tre osv.). Skru om mulig skruene inn i veggstendere.

• Forviss deg om at enheten er slått av og koblet fra strømuttaket før du monterer den. Hvis du ikke gjør det, kan det resultere i elektrisk støt. Veggfestets komponenter Veggmonteringsveiledning x 2 x 2 (M4 x L10) Festeskrue Skrue x 2 Vinkelstøttemontering

2. Rett inn veggemonteringsførerens midtlinje med midten på TV-en (hvis du

3. Skyv en pennespiss eller spiss blyant gjennom midten av A-TYPE-bildene

på hver side av veiledningen for å merke hullene for støtteskruene, og fjern deretter Veggmonteringsveiledning.

4. Bor et hull i veggen ved hvert merke ved hjelp av en drill.

• Hvis merkene ikke samsvarer med plasseringen av stiftene, må du passe på at du setter inn egnede ankere eller Molly-plugger i hullene før du setter inn støtteskruene. Hvis du bruker ankerskruer eller Molly-plugger, må du sørge for at hullene du borer, er store nok for ankerskruene eller Molly-pluggene du skal bruke.

5. Skyv en skrue (følger ikke med) gjennom hver festeskrue, og skru deretter

til hver skrue i hullet.

6. Installer de 2 brakettveggfestene i riktig retning nederst på Soundbar ved å

• Når du monterer, må du passe på at hengedelen av brakettveggfestene er plassert på baksiden av Soundbar. Baksiden av Soundbar Høyre side av SoundbarNOR – 30

7. Installer Soundbar med festede brakettveggfester ved å henge

brakettveggfestene på festeskruene på veggen.

8. Skyv Soundbar ned som vist nedenfor, slik at veggbrakettfestene hviler

trygt på festeskruene.

• Sett inn festeskruene i den brede (nederste) delen av brakettveggfestene, og skyv brakettveggfestene ned slik at brakettveggfestene hviler trygt på festeskruene. Montering av surroundhøyttalerne på en vegg (bare gjeldende modeller) Du kan kjøpe veggfester separat for å montere surroundhøyttalerne på en vegg. Veggfester selges ikke av Samsung Electronics. Merknader for veggmontering av surroundhøyttalerne

• Veggfestene til surroundhøyttalerne må kunne støtte mer enn 8,0 kg.

• Hullstørrelse: 1/4 – 20 UNC-gjenget innsats ‒ Standardskrue: 6,35 mm ø, 1,27 mm gjengestigning ‒ Lengde: 18 mm lang ‒ Antall: Venstre 1 EA / høyre 1EA V H

• Kontroller stryken på veggen før du monterer veggfestebrakettene. Hvis bæreevnen ikke er tilstrekkelig, må veggen forsterkes før veggfestebrakettene og høyttalerne monteres på veggen.

• Samsung står ikke ansvarlig for skader på produktet som følge av at produktet ikke er riktig montert.

• Pass på at høyttalerne ikke monteres sideveis eller opp ned.

10 MONTERING AV SOUNDBAR

FORAN TV Komponent x 4 Gummifot For montering, fest gummiføttene til bunnen av Soundbar før du plasserer den over TV-stativet. Pass på at du fester gummiføttene slik at disse ikke ligger utenfor kantene på TV-stativet. Se illustrasjonen nedenfor. Gummifot Plasser Soundbar på et TV-stativ. Mikrofoner (bare gjeldende modeller)NOR – 31 Rett inn midten av Soundbar med midten av TV-en som vist på bildet, og plasser Soundbar forsiktig på TV-stativet. Nå plasserer du mikrofonene (bare gjeldende modeller) foran stativet slik at talegjenkjenning ikke forstyrres. Høyre side av Soundbar

• Forsikre deg om at Soundbar er plassert på en jevn og solid overate.

• Utilstrekkelig avstand fra TV-en kan føre til talegjenkjenningsproblemer og akustiske problemer.

• Illustrasjonen ovenfor kan avvike avhengig av modellen.

• Denne funksjonen støttes ikke av HW-Q7**C, HW-Q7**GC-modellen.

• For best ytelse for mikrofonen må du holde Soundbar minst 2 cm unna TV- skjermen. 11 PROGRAMVAREOPPDATERING Automatisk oppdatering Når Soundbar er koblet til Internett, skjer programvareoppdateringer automatisk selv om Soundbar er slått av.

• For å bruke automatisk oppdatering-funksjonen, må Soundbar være koblet til Internett. Wi-Fi-tilkoblingen til Soundbar avsluttes hvis Soundbar-strømledningen er koblet fra eller strømmen er slått av. Hvis det oppstår strømbrudd og strømmen kommer tilbake, eller du kobler til strømledningen igjen, slår du på Soundbar, og deretter kobler du den til Internett. USB-oppdatering Bunnen av Soundbar HDMI IN 1HDMI IN 2ID SET(WOOFER, REAR) POWER NETWORK SERVICE

(eARC/ARC) HDMI 1HDMI 2ID SETHDMI IN 1HDMI IN 2SERVICE SERVICE Samsung kan tilby oppdateringer for Soundbar-systemets fastvare i fremtiden. Når en oppdatering er tilgjengelig, kan du oppdatere Soundbar ved å koble USB-stasjonen som inneholder oppdateringsfastvaren til SERVICE-porten på Soundbar.

1. Gå til Samsung-nettstedet (www.samsung.com) → søk etter modellnavnet

fra menyalternativet for kundesenteret.

• Mer informasjon om oppdatering nnes i oppgraderingsveiledningen.

2. Last ned oppgraderingslen (USB-type).

3. Pakk ut len og opprett en mappe med lnavnet.

4. Lagre den opprettede mappen i en USB-minnepinne og koble den deretter

5. Slå på Soundbar. Deretter oppdateres produktet innen 3 minutter og viser

følgende melding UPDATE.

• Under oppdateringen må du ikke slå av eller fjerne USB-en.

• Hvis UPDATE ikke vises i skjermvinduet, kobler du strømledningen fra Soundbar og kobler den til igjen.

• Når den nyeste versjonen er installert, utføres det ingen oppdatering.

• Det kan hende at oppdatering ikke støttes, avhengig av USB-typen.NOR – 32 Initialisering Oversiden av Soundbar INIT Når Soundbar er på, trykker du på (Volum)-knappene på enheten samtidig i minst 5 sekunder. INIT vises på skjermen, og Soundbar er initialisert. FORSIKTIG

• Alle innstillingene for Soundbar er initialisert. Pass på at du bare utfører dette når initialisering er nødvendig. 12 FEILSØKING Før du ber om hjelp, kan du kontrollere følgende. Soundbar slås ikke på.

• Sjekk om strømkabelen til Soundbar er riktig satt inn i stikkontakten. Soundbar fungerer ikke som den skal.

• Når du har fjernet strømledningen, sett den inn igjen.

• Slå den eksterne enheten av og på igjen, og prøv på nytt.

• Hvis det ikke er noe signal, slås Soundbar automatisk av etter en viss periode. Slå på strømmen. (Se side 6.) Fjernkontrollen fungerer ikke

• For lydutgang fra TV-en velger du Soundbar. (Samsung-TV: Hjem (

• Kabelforbindelsen til Soundbar er muligens ikke løs. Fjern kabelen og koble til igjen.

• Fjern strømledningen helt, koble til igjen og slå på strømmen.

• Initialiser produktet og prøv igjen. (Se side 32.) Lyden sendes ikke ut fra subwooferen eller høyttalerne bak.

• Kontroller om LED-lampen bak på subwooferen eller surroundhøyttalerne lyser blått. Koble til Soundbar, subwooferen og surroundhøyttalerne på nytt hvis lampen blinker blått eller lyser rødt. (Se side 13.)

• Du kan oppleve et problem hvis det er en hindring mellom Soundbar og basshøyttaleren. Flytt enhetene til et område uten hindringer.

• Andre enheter som sender radiofrekvenssignaler i nærheten, kan forstyrre tilkoblingen. Hold høyttaleren unna slike enheter.

• Fjern og koble til strømpluggen på nytt.NOR – 33 Hvis lyden hakker, er forsinket eller det er støy fra subwooferen og surroundhøyttaleren

• Hvis det er noen gjenstander mellom Soundbar og subwooferhøyttaleren, kan dette føre til et problem. Endre plasseringen til disse til et sted uten en slik gjenstand.

• Endre statusen til TV-nettverksforbindelsen fra trådløs til kabelbasert. Basshøyttalervolumet er for lavt

• Det opprinnelige volumet på innholdet du spiller kan være lavt. Prøv å justere basshøyttalernivået. (Se side 7.)

• Bring basshøyttaleren nærmere deg. Hvis TV-en ikke er koblet til via HDMI TO TV (eARC/ARC)

• Når du kobler til en ny enhet, bytter du til BT PAIRING for å koble til. (Trykk

• Hvis Soundbar er koblet til en annen enhet, kobler du fra enheten først for å bytte enheten.

• Koble den til igjen etter at du har fjernet Bluetooth-høyttalerlisten på enheten du vil koble til. (Samsung-TV: Hjem ( ) → Meny → Innst. ( ) → Alle innstillinger ( ) → Lyd → Lydutgang → Bluetooth-høyttalerliste)

• Initialiser produktet og prøv igjen. (Se side 32.) Lyden blir borte når den er koblet til via Bluetooth.

• Enkelte enheter kan forårsake radioforstyrrelser hvis de er plassert for nære Soundbar, f.eks mikrobølgeovn, trådløse rutere og lignende.

• Hvis enheten som er koblet til Bluetooth, yttes for langt bort fra Soundbar, kan det gjøre at lyden blir borte. Flytt enheten nærmere Soundbar.

• Slå av ruteren, slå den på igjen og prøv på nytt.

• Soundbar kobles ikke til hvis det trådløse signalet er for svakt. Prøv å ytte ruteren nærmere Soundbar eller å fjerne eventuelle gjenstander som er mellom Soundbar og ruteren.

• Hvis den trådløse ruteren er ny, må du kongurere høyttalerens nettverksinnstillinger på nytt. Soundbar slås ikke automatisk på sammen med TV-en.

• Når du slår av Soundbar mens du ser på TV, er strømsynkronisering med TV-en deaktivert. Slå først av TV-en. AVA-funksjonen (bare gjeldende modeller) er ikke tilgjengelig i følgende tilfeller.

• AVA-funksjonen (bare gjeldende modeller) er ikke tilgjengelig når mikrofonen er slått av. Etter at jeg koblet TV-en til Soundbar, byttet jeg til Soundbar-modusen. Men ingen lyd sendes ut fra TV-en.

• Hvis du koblet Soundbar til en mobilenhet mens Soundbar var koblet til TV-en, sender Soundbar ut lyden fra mobilenheten mens den beholder TV-tilkoblingen. Det vil si at TV-lyden ikke sendes noe sted.

• Koble fra mobilenheten, og TV-lyden blir sendt fra Soundbar igjen. Soundbar vises ikke på AirPlay2

• Kontroller at Soundbar og Apple-enheten er koblet til det samme Wi-Fi- nettverket.

• Standard Emite o som original.

"ON" visas på displayen. SOUND MODE PAIR

3. Tryck på Ned-knappen på fjärrkontrollen för att inaktivera SpaceFit Sound.

"OFF" visas på displayen. SOUND MODE PAIR
