KASUTUSJUHEND HSR5918DIMP HAIER

. .l HOIATUS! Kohalduvad tulekahju / tuleohtlike materjalidega seotud ohud

Sümbol näitab tuleohtu, kuna kasutatakse tuleohtlikke materjale. Pöörake tähelepanu tuleohtlike materjalide süttimisega kaasnevale tulekahju ohule. ĮSPĖJIMAS. Gaisro / degių medžiagų pavojus

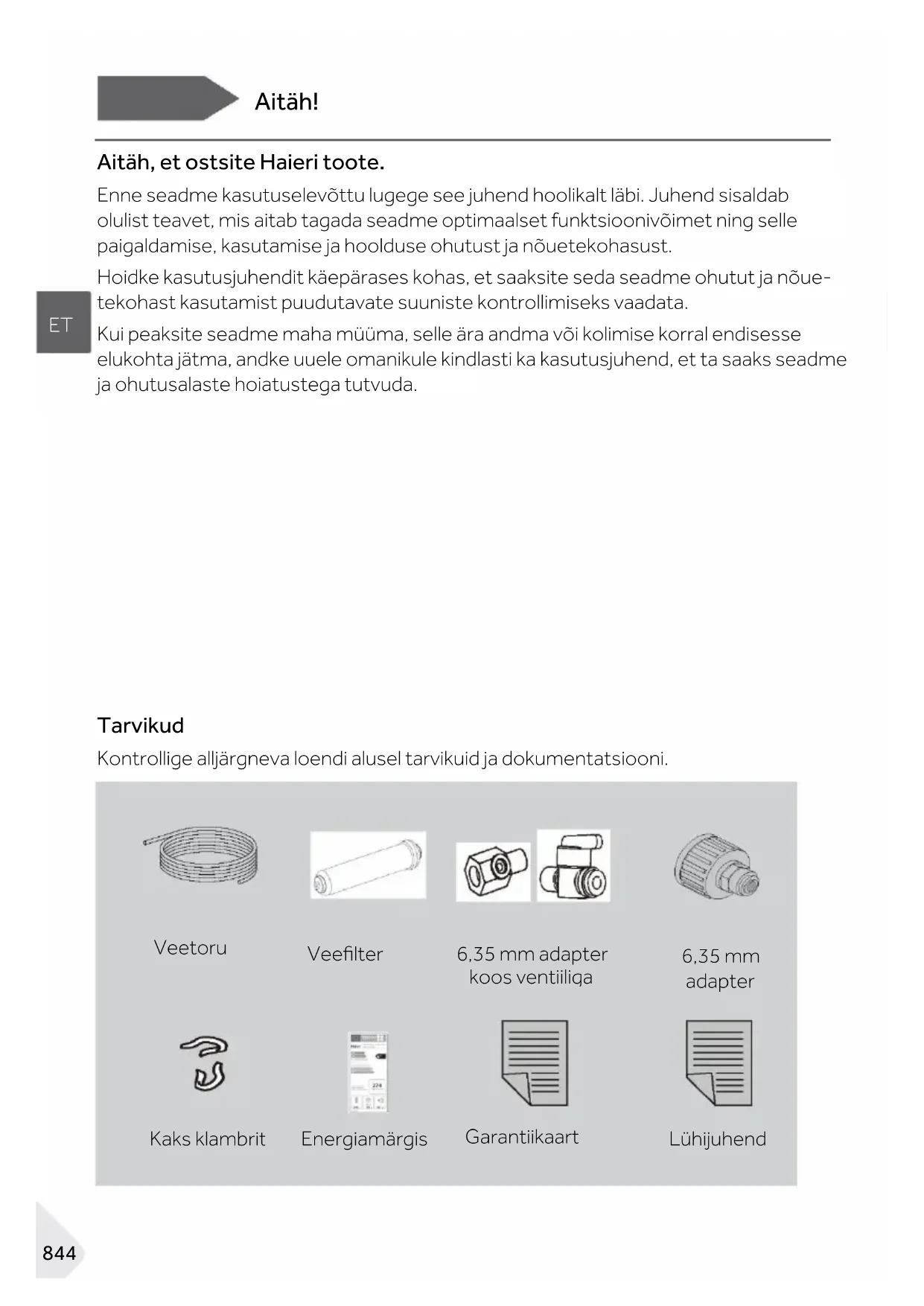

Aitäh, et ostsite Haieri toote. Enne seadme kasutuselevõttu lugege see juhend hoolikalt läbi. Juhend sisaldab olulist teavet, mis aitab tagada seadme optimaalset funktsioonivõimet ning selle paigaldamise, kasutamise ja hoolduse ohutust ja nõuetekohasust. Hoidke kasutusjuhendit käepärases kohas, et saaksite seda seadme ohutut ja nõue- tekohast kasutamist puudutavate suuniste kontrollimiseks vaadata. Kui peaksite seadme maha müüma, selle ära andma või kolimise korral endisesse elukohta jätma, andke uuele omanikule kindlasti ka kasutusjuhend, et ta saaks seadme ja ohutusalaste hoiatustega tutvuda. Tarvikud Kontrollige alljärgneva loendi alusel tarvikuid ja dokumentatsiooni. Veetoru Veelter 6,35 mm adapter koos ventiiliga 6,35 mm adapter Kaks klambrit Energiamärgis Garantiikaart LühijuhendOhutusteave

Tähelepanu - üldine teave ja nõuanded

Utiliseerimine Andke keskkonna ja inimeste tervise kaitsmisel oma panus. Pange pakendi komponendid ringlussevõtuks ette nähtud konteineritesse. Järgige elektri- ja elektroonikaseadmete romude ringlussevõtule kohalduvaid nõudeid. Osutatud sümboliga tähistatud seadmeid ei tohi olmejäätmete hulka visata. Viige toode piirkondlikku ringlussevõtujaama või võtke ühendust kohaliku omavalitsuse asjaomase allüksusega.

HOIATUS! Vigastuste või lämbumise oht! Kõrvaldamisel tuleb järgida külmutusagensitele ja jahutusgaasidele kohalduvaid spetsiifilisi nõudeid. Enne nõuetekohast kõrvaldamist veenduge, et külmutusa- gensi kontuuri torustik ei ole kahjustunud. Ühendage seade vooluvõrgust lahti. Lahutage toitekaabel ja kõrvaldage see. Eemaldage alused, sahtlid, uksesulgur ja tihendid, et vältida laste ning lemmikloomade seadmesse kinnijäämist. OhutusteaveOhutusteave

Enne seadme esmakordset sisselülitamist tutvuge alljärgnevate ohutusalaste nõuannetega.

HOIATUS! Enne esimest kasutamist tehke järgmist. ► Kontrollige toodet transpordikahjustuste suhtes. ► Eemaldage kõik pakendi komponendid ja hoidke neid lastele kättesaamatus kohas. ► Enne seadme paigaldamist oodake vähemalt kaks tundi, et külmutusagensi kontuur oleks seadme sisselülitamiseks valmis. ► Seadet peab alati teisaldama vähemalt kaks inimest, sest see on raske. Paigaldamine ► Seade tuleb paigutada korraliku ventilatsiooniga kohta. Seadme kohale ja külgedele peab jääma vähemalt 10 cm vaba ruumi. ► Seadet ei tohi paigutada niiskesse kohta ega nii, et sellele võiksid sattuda veepritsmed. Kasutage veepritsmete ja plekkide eemaldamiseks ning seadme kuivatamiseks puhast pehmet riidelappi. ► Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse. ► Seade tuleb paigaldada ja nivelleerida kohas, mis on seadme mõõtmetele vastav ning seadme kasutamiseks sobiv. ► Jälgige, et seadme või integreeritud konstruktsiooni ventilatsiooniavad ei oleks blokeeritud. ► Veenduge, et andmesildil välja toodud elektrilised parameetrid on toiteallikaga vastavuses. Lahknevuste korral võtke ühendust elektrikuga. ► Seadme toiteallikas peab vastama järgmistele parameetritele: 220–240 VAC / 50 Hz. Pinge anomaalse kõikumisega võib kaasneda seadme mittekäivitumine, temperatuuriregulaatori või kompressori kahjustumine või seadme käitamisaegne tavatu müra. Sellisel juhul tuleb paigaldada automaatregulaator. ► Ärge kasutage mitme pistikuga adaptereid ega pikendusjuhtmeid. ► Jälgige, et seadme taha ei jääks portatiivseid mitmikpistikupesasid ega teisalda- tavaid toiteallikaid. ► Jälgige, et toitekaabel ei saaks külmkappi takerduda. Ärge astuge toitekaablile.Ohutusteave

HOIATUS! ► Toitevarustuse tagamiseks tuleb kasutada eraldiseisvat maandatud pistikupesa, mis on hõlpsalt ligipääsetav. Seade peab olema maandatud. Ainult Ühendkuningriigis: seadme toitekaablil on kolmejuhtmeline (maandusega) pistik, mis on ette nähtud ühendamiseks standardse kolmejuhtmelise (maandusega) pistikupesaga. Kolmandat kontakti (maandust) ei tohi ära lõigata ega demonteerida. Pistik peab pärast seadme paigaldamist ligipääsetav olema. ► Jälgige, et külmutusagensi kontuur ei saaks kahjustada. Igapäevane kasutus ► Lapsed alates 8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või väheste kogemuste ja teadmistega isikud võivad seadet kasutada üksnes järelevalvel või kui neid on juhendatud seadme ohutu kasutamise osas ning nad mõistavad seadme kasutamisega seotud ohte. ► 3–8-aastased lapsed võivad seadmetesse sööke-jooke panna ja neid sealt võtta, kuid neil ei ole lubatud külmutusseadmeid puhastada ega paigaldada. ► Hoidke alla 3-aastased lapsed seadmest eemal, välja arvatud juhul, kui neid pidevalt jälgitakse. ► Lapsed ei tohi seadmega mängida. ► Kui seadme läheduses lekib kivisöegaasi või muud kergesti süttivat gaasi, lülitage lekkiva gaasi klapp välja, avage uksed ja aknad ning ärge lahutage külmkapi ega ühegi muu seadme toitekaablit. ► Seade on mõeldud kasutamiseks ümbritseva õhu temperatuuri vahemikus 10 – 43 °C. Seade ei pruugi nõuetekohaselt töötada, kui see on pikemat aega temperatuuril, mis on osutatud vahemikust kõrgem või madalam. ► Ärge asetage külmkapile ebastabiilseid esemeid (näiteks raskeid esemeid või veega täidetud anumaid), et vältida eseme kukkumisega kaasnevaid kehavi- gastusi või veega kokkupuutest tingitud elektrilööki. ► Ärge tõmmake ukseriiulitest. Uks võib viltu vajuda, pudeliriiul võib eemalduda või seade võib ümber kukkuda. ► Kasutage uste avamiseks ja sulgemiseks käepidemeid. Uste vahekaugus on väike ning uste ja külmiku kambrite vaheline pilu kitsas. Sõrmede pitsumise vältimiseks ärge pange käsi mainitud kohtadesse. Külmkapi uksi võib avada ja sulgeda vaid siis, kui ukse liikumistrajektooril ei ole lapsi.Ohutusteave

HOIATUS! ► Ärge hoidke ega kasutage seadmes ega selle läheduses kergsüttivaid, plahvatu- sohtlikke või söövitavaid aineid. ► Ärge hoidke seadmes ravimeid, baktereid ega keemilisi aineid. Seade on mõeldud kasutamiseks kodukeskkonnas. Selles ei ole soovitatav hoida aineid, mille säilitamisele kohalduvad ranged temperatuurinõuded. ► Ärge hoidke sügavkülmikus gaseeritud karastusjooke, karboniseeritud nõrgalt alkohoolseid jooke ega vedelikega täidetud klaaspudeleid või plekkpurke, sest need lõhkevad külmudes (erandiks on kange alkohol). ► Kui sügavkülmik on mingil põhjusel soojenenud, kontrollige selles olnud toidu seisundit. ► Ärge seadistage külmiku kambri temperatuuri tarbetult madalaks. Kõrgete sätete korral võib esineda miinustemperatuure. Tähelepanu! Pudelid võivad lõhkeda. ► Ärge puudutage külmutatud toiduaineid märgade kätega (kasutage kindaid). Pulgajäätist ei tohiks süüa kohe pärast selle sügavkülmikust välja võtmist. Kohaldub kinnikülmumise, külmakahjustuste ja külmavillide oht. ESMAABI: pange kinnikülmunud esemega piirkond kohe jooksva külma vee alla. Ärge tõmmake kinnikülmunud eset jõuga lahti. ► Ärge puudutage töötava sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti suur on oht siis, kui käed on märjad. ► Voolukatkestuse korral või enne puhastamist lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt 7 minutit, kuna sagedane käivi- tamine võib kompressorit kahjustada. ► Ärge kasutage külmkapi toiduainete hoiualades elektriseadmeid, kui nende tüüp ei ole vastavuses tootjapoolsete soovitustega. Hooldus/puhastamine ► Kui külmkapi puhastus- ja hooldustoiminguid teevad lapsed, tuleb neid kindlasti jälgida. ► Enne korralist hooldust lahutage seade vooluvõrgust. Enne seadme taaskäivita- mist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada.Ohutusteave

HOIATUS! ► Seadme vooluvõrgust lahutamisel hoidke pistikust, mitte kaablist. ► Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvahendit. ► Ärge kraapige härmatist ja jääd teravate esemetega. Plastosade kahjustuste vältimiseks ärge kasutage pihusteid või elektrilisi soojendusseadmeid, näiteks kuumutit, fööni, aurupuhastit ega muid soojusallikaid. ► Ärge kasutage sulamisprotsessi kiirendamiseks mehaanilisi vahendeid ega seadmeid, kui tootja ei ole neid selleks otstarbeks soovitanud. ► Kui toitekaabel on kahjustunud, peab ohtude minimeerimiseks selle välja vahe- tama tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist. ► Ärge proovige seadet ise parandada, lahti võtta ega modifitseerida. Remondi korral võtke palun ühendust meie klienditeenindusega. ► Eemaldage seadme tagaküljelt tolm vähemalt kord aastas, et vältida tuleohtu ja energiatarbimise suurenemist. ► Ärge pihustage ega loputage seadet puhastamise ajal. ► Ärge kasutage seadme puhastamiseks veepihustit ega auru. ► Ärge puhastage külmi klaasriiuleid kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise. Külmutusagensit puudutav teave

HOIATUS! Seadmes on tuleohtlik külmutusagens isobutaan (R600a). Veenduge, et külmutusa- gensi kontuur ei oleks transpordi või paigaldamise ajal kahjustunud. Lekkiv külmutu- sagens võib põhjustada silmavigastusi või süttida. Kahjustuse korral hoidke tuleallikad eemal, ventileerige ruum põhjalikult, ärge ühendage ega lahutage seadme või ühegi muu seadme toitejuhtmeid. Teavitage juhtunust klienditeenindust. Kui külmutusagens peaks sattuma silmadesse, loputage silmi viivitamatult voolava vee all ja võtke kohe ühendust silmaarstiga.Kasutusotstarve

Kasutusotstarve Seade on mõeldud toiduainete jahutamiseks ja külmutamiseks. See on ette nähtud kasutamiseks kodumajapidamises ja sarnastes kasutuskeskkondades, näiteks kaupluste, kontorite ja tööruumide kööginurkades, talumajapidamistes, hotelli- ja motellitubades ning majutusasutustes, külalistemajades ja toitlustusettevõtetes. See ei ole mõeldud kaubanduslikuks ega tööstuslikuks kasutuseks. Seadme muutmine või modifitseerimine ei ole lubatud. Kavandatust erinev kasutamine võib endas ohte kätkeda ja garantii tühistada. Standardid ja direktiivid ning Seade vastab kõigi kohaldatavate Euroopa Ühenduse direktiivide ja asjaomaste ühtlustatud standardite ja Ühendkuningriigi standardite nõuetele, mille alusel omistatakse tootele CE- ja UKCA-vastavusmärgised. KasutusotstarveToote ülevaade

Märkus. Tehniliste muudatuste ja mudelite varieeruvuse tõttu võivad mõned juhendis sisal- duvad illustratsioonid konkreetsest mudelist erineda.

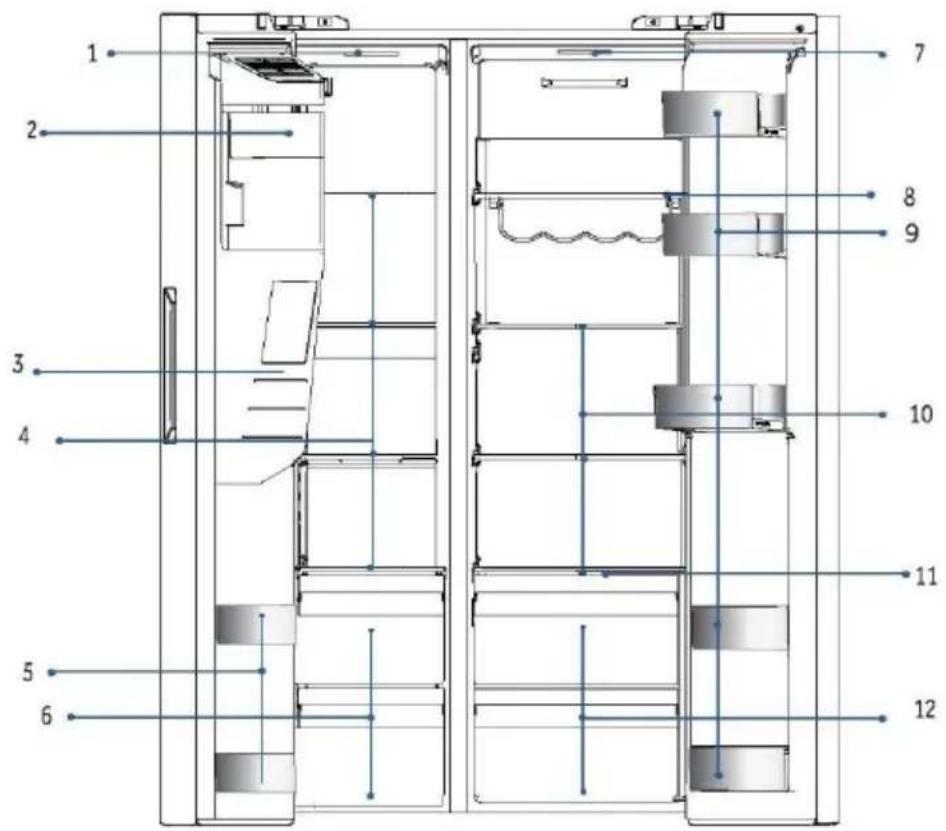

A: Sügavkülmiku kamber B: Külmiku kamber 1 Laepaneeli valgusti 7 Laepaneeli valgusti 2 Jäähoidjaga jäämasin 8 Veiniriiul 3 Vee- ja jäädosaator 9 Pudelihoidik 4 Klaasriiulid 10 Klaasriiulid 5 Pudelihoidik 11 Märja piirkonna katteplaat 6 Sahtlid 12 Sahtlid Toote ülevaadeJuhtpaneel

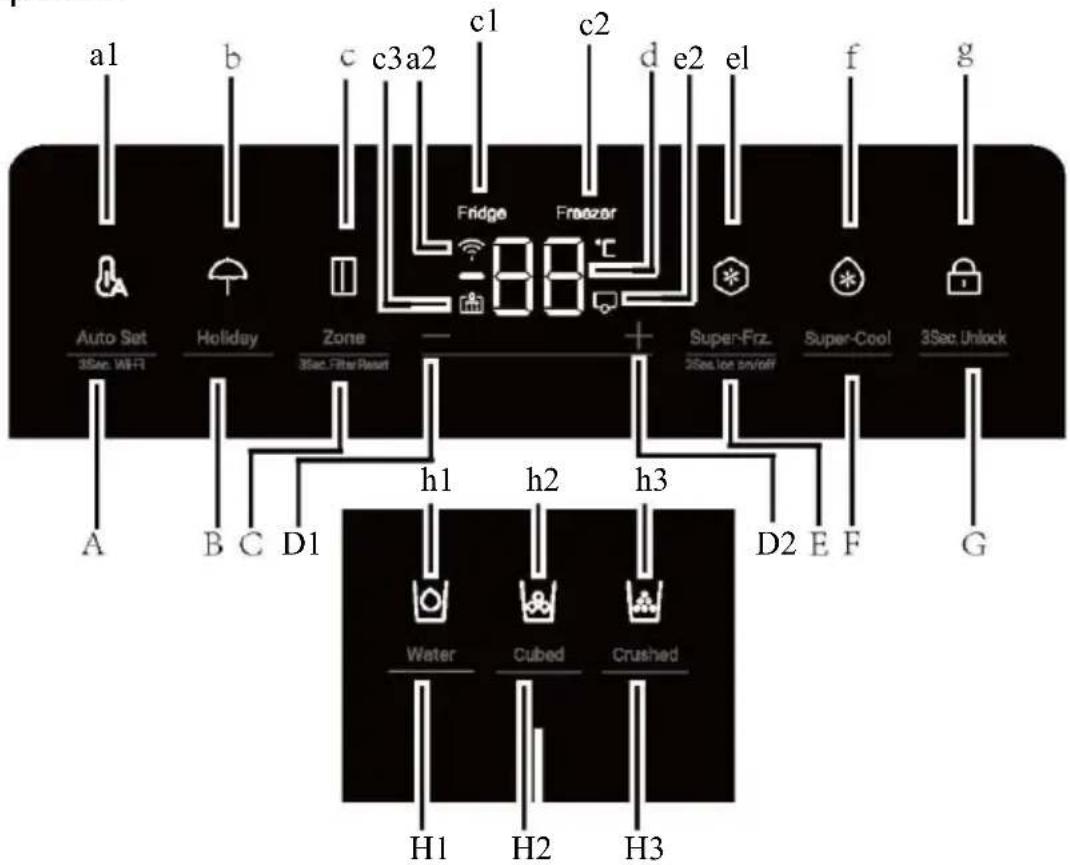

Indikaatorid: A Funktsioon Auto Set / 3Sec.Wi-Fi B Energiasäästufunktsioon Holiday C Tsooni valimine / 3Sec.Filter Reset D1 Temperatuuri reguleerimise nupp „-“ D2 Temperatuuri reguleerimise nupp „+“ E Funktsioon Super-Freeze / 3Sec. lce sees/väljas F Funktsioon Super-Cool G Paneeliluku valija H1 Vee sisselaskefunktsiooni valija H2 Jääkuubiku funktsiooni valija H3 Purustatud jää funktsiooni valija

a1 Režiim Auto Set a2 Wi-Fi-funktsioon b Energiasäästufunktsioon Holiday c Tsooninäidik c1 Külmiku indikaator c2 Sügavkülmiku indikaator c3 Filtri lähtestamise funktsioon d. Temperatuurinäidik e1 Kiirkülmutusfunktsioon Super-Freeze e2 Jäämasina režiim f Super-Cool režiim g Paneelilukk h1 Vee sissvoolufunktsioon h2 Jääkuubiku funktsioon h3 Purustatud jää funktsioon Juhtpaneel

Enne esimest kasutamist tehke järgmist. ► Eemaldage kõik pakendi komponendid, hoidke neid lastele kättesaamatus kohas ja kõrvaldage need keskkonnasäästlikult. ► Puhastage enne toiduainete külmkappi panemist seda seest ja väljast vee ning õrnatoimelise puhastusvahendiga. ► Pärast nivelleerimist ja puhastamist oodake vähemalt 2–5 tundi, enne kui ühendate seadme vooluvõrku. Vaadake osa „PAIGALDAMINE“. ► Enne toiduainete külmkappi panemist eeljahutage kambreid kõrgetel sätetel. Funktsioon Power-Freeze aitab kambreid kiiresti jahutada. ► Külmiku temperatuuri sätteks määratakse automaatselt 5 °C ja sügavkülmiku temperatuuriks –18 °C. Need on soovituslikud sätted. Soovi korral saate temperatuure käsitsi muuta. Vaadake osa „TEMPERATUURI KOHANDAMINE“. Andurnupud Juhtpaneelil on andurnupud, mis reageerivad juba kergel sõrmepuudutusel. Seadme sisse-/väljalülitamine Seade lülitub vooluvõrku ühendamisel automaatselt sisse. Kuvatavad temperatuurid näitavad kambri seadistustemperatuure. Paneelilukk võib aktiveeritud olla.

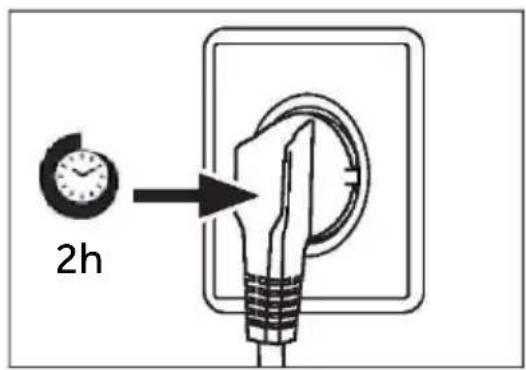

Märkus. Kui seade on olnud vooluvõrgust lahutatud, võib pärast külmkapi sisselülitamist ette nähtud temperatuuride saavutamiseks kuni 12 tundi kuluda. Tühjendage külmkapp enne selle väljalülitamist. Seadme väljalülitamiseks lahutage toitekaabel pistikupesast.

Märkus. Külmiku esmakordsel sisselülitamisel süttib näidik. Külmiku temperatuuri sätteks määratakse automaatselt 5 °C ja sügavkülmiku temperatuuriks –18 °C. KasutamineKasutamine

1. Automaatne lukustus: Kui külmiku uks ja sügavkülmiku uks on suletud ja 30 sekundi

jooksul ühtegi nuppu ei kasutata, lülitub ekraan automaatselt välja ja lukustub

2. Käsitsi lukustamine: kui ekraani lukustus on avatud, vajutage nuppu G (paneelilu-

kustuse valija) 3 sekundit. Kostab helisignaal, näidik g (paneelilukk) süttib ja ekraan lukustub. Kohanda temperatuuri Külmkapi sisetemperatuuri mõjutavad alljärgnevad tegurid: ► Ümbritseva õhu temperatuur ► Ukse avamise sagedus ► Külmkapis olevate toiduainete kogus ► Seadme paigalduskoht Külmiku temperatuuri reguleerimine

1. Kui ekraani lukustus on avatud, vajutage nuppu C (tsoonivalija). Kostab helisignaal,

näidik „c1“ (külmiku näidik) vilgub ning avaneb külmiku temperatuuri seadistamise režiim.

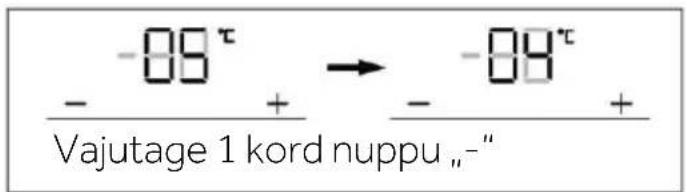

2. Vajutage nuppu „D1“ (temperatuuri reguleerimise nupp „-“) iga kord, kostab

üks helisignaal ning külmiku seadistatud temperatuuri alandatakse 1 astme võrra. Külmiku temperatuur kuvatakse järjestuses „9 °C -> 8 °C -> 7 °C -> 6 °C -> 5 °C -> 4 °C -> 3 °C -> 2 °C -> 1 °C“.

Vajutage 3 s Näidik ekraanil on lukus Avage uks või vajutage nuppu, kuva lülitub sisse Vajutage 3 s Näidik välja lülitatud, kuva lukustamata Vajutage 1 kord nuppu „-“Kasutamine

Külmiku temperatuuri reguleerimine

1. Vajutage nuppu D2 (temperatuuri reguleerimise nupp „+“) iga kord, kostab

üks helisignaal ning külmiku seadistatud temperatuuri tõstetakse 1 astme võrra. Külmiku temperatuur kuvatakse järjestuses „1 °C -> 2 °C -> 3 °C -> 4 °C -> 5 °C -> 6 °C -> 7 °C -> 8 °C -> 9 °C“.

Märkus. Kui pärast temperatuuri seadistamist 5 sekundi jooksul toiminguid ei tehta, määratakse süsteem automaatselt ja salvestatakse seadistatud temperatuur. Sügavkülmiku temperatuuri reguleerimine

1. Kui ekraani lukustus on avatud, vajutage nuppu C (tsoonivalija). Kostab helisignaal,

näidik c2 (sügavkülmiku näidik) vilgub ning avaneb sügavkülmiku temperatuuri seadis- tamise režiim.

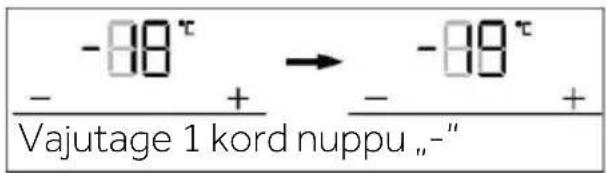

2. Vajutage nuppu D1 (temperatuuri reguleerimise nupp „-“) iga kord, kostab üks

helisignaal ning sügavkülmiku seadistatud temperatuuri alandatakse 1 astme võrra. Sügavkülmiku temperatuur kuvatakse järjestuses „–14 °C -> –15 °C -> –16 °C -> –17 °C -> –18 °C -> –19 °C -> –20 °C -> –21 °C -> –22 °C -> –23 °C -> –24 °C“.

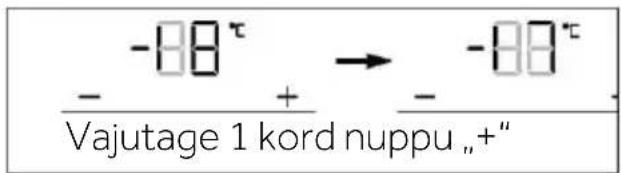

3. Vajutage nuppu D2 (temperatuuri reguleerimise nupp „+“) iga kord, kostab üks

helisignaal ning sügavkülmiku seadistatud temperatuuri tõstetakse 1 astme võrra. Sügavkülmiku temperatuur kuvatakse järjestuses „–24 °C -> –23 °C -> –22 °C -> –21 °C -> –20 °C -> –19 °C -> –18 °C -> –17 °C -> –16 °C -> –15 °C -> –14 °C“.

Märkus. Kui pärast temperatuuri seadistamist 5 sekundi jooksul toiminguid ei tehta, määratakse süsteem automaatselt ja salvestatakse seadistatud temperatuur. Vajutage 1 kord nuppu „+“ Vajutage 1 kord nuppu „-“ Vajutage 1 kord nuppu „+“Kasutamine

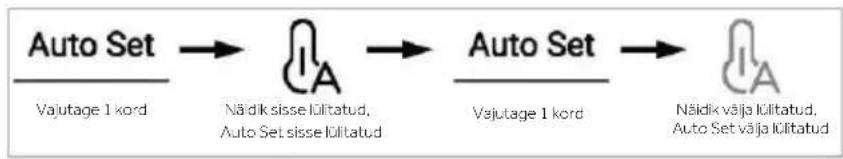

üks helisignaal, näidik a1 (režiim Auto Set) süttib ja seejärel lülitub sisse funktsioon Auto Set.

2. Kui näidik a1 (režiim Auto Set) süttib, vajutage nuppu A (režiimi Auto Set valija),

kostab üks helisignaal, näidik a1 (režiim Auto Set) kustub ja seejärel lülitub funktsioon Auto Set välja.

Märkus. Automaatseadistuse režiimis Auto Set ei saa külmiku ja sügavkülmiku temperatuuri reguleerida. Kui vajutate külmiku või sügavkülmiku temperatuuri reguleerimiseks nuppu D1 (temperatuuri reguleerimise nupp „-“) või nuppu D2 (temperatuuri reguleerimise nupp „+“), hakkab vilkuma näidik a1 (Auto Set näidik), mis annab märku, et seda toimingut ei saa teha. Kui režiimis Auto Set on erinevate juhtmeetodite tõttu seadistatud funktsioon Super-Cool või Super-Freeze või Holiday, siis näidik a1 (režiim Auto Set) kustub ja seejärel suletakse režiim Auto Set automaatselt. Energiasäästufunktsioon Holiday Holiday režiim on mõeldud külmiku pikaajaliseks mittekasutamiseks. Kui režiim Holiday on sisse lülitatud, juhitakse sügavkülmikut tavapärasel viisil ja külmiku temperatuur on automaatselt 17 °C. Tegelik temperatuur ei ületa 17 °C, mis hoiab ära ülekuumenemisest tingitud omapärase lõhna ja aitab samal ajal vähendada energiatarbimist.

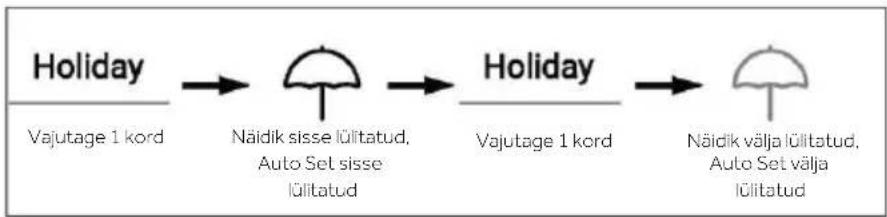

1. Kui ekraani lukustus on avatud, vajutage nuppu B (režiimi Holiday valija), kostab

üks helisignaal, näidik b (režiim Holiday) süttib ja seejärel lülitub sisse funktsioon Holiday.

2. Kui näidik b (režiim Holiday) süttib, vajutage nuppu B (režiimi Holiday valija),

kostab üks helisignaal, näidik b (režiim Holiday) kustub ja seejärel lülitub funktsioon Holiday välja. Vajutage 1 kord Näidik sisse lülitatud, Auto Set sisse lülitatud Vajutage 1 kord Näidik välja lülitatud, Auto Set välja lülitatud Vajutage 1 kord Näidik sisse lülitatud, Auto Set sisse lülitatud Vajutage 1 kord Näidik välja lülitatud, Auto Set välja lülitatudKasutamine

Märkus. Holiday olekus ei saa külmiku temperatuuri reguleerida. Kui vajutate külmiku tempe- ratuuri reguleerimiseks nuppu D1 (temperatuuri reguleerimise nupp „-“) või nuppu D2 (temperatuuri reguleerimise nupp „+“), hakkab vilkuma näidik b (Holiday näidik), mis annab märku, et seda toimingut ei saa teha. Enne Holiday funktsiooni kasutamist tühjendage külmik, et vältida toidu riknemist. Kui Holiday funktsioon on sisse lülitatud, ei saa samal ajal sisse lülitada funktsiooni Auto Set või Super-Cool. Funktsioon Super-Cool

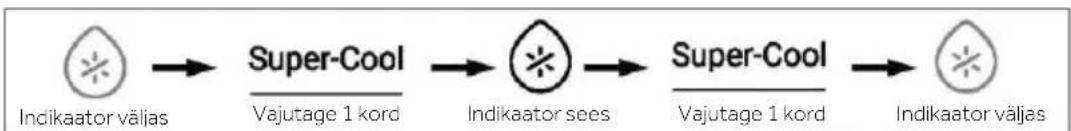

1. Kui ekraani lukustus on avatud, vajutage nuppu F (Super-Cool valija), kostab üks

helisignaal, näidik f (funktsioon Super-Cool) süttib ja seejärel lülitub funktsioon Super-Cool sisse.

2. Kui näidik f (funktsioon Super-Cool) süttib, vajutage nuppu F (Super-Cool valija),

kostab üks helisignaal, näidik f (funktsioon Super-Cool) kustub ja seejärel lülitub funktsioon Super-Cool välja.

3. Pärast funktsiooni Super-Cool sisselülitamist lülitab külmkapp funktsiooni

automaatselt välja, kui see on seadistatud temperatuuri saavutanud. Kui soovite väljuda käsitsi, võite selle väljalülitamiseks vajutada nuppu F (Super-Cool valija).

Märkus. Super-Cool olekus ei saa külmiku temperatuuri reguleerida. Kui vajutate külmiku temperatuuri reguleerimiseks nuppu D1 (temperatuuri reguleerimise nupp „-“) või nuppu D2 (temperatuuri reguleerimise nupp „+“), hakkab vilkuma näidik f (Super-Cool näidik), mis annab märku, et seda toimingut ei saa teha. Funktsiooni Super-Cool olekus ei saa funktsiooni Auto-Set või Holiday erinevate juhtrežiimide tõttu korraga sisse lülitada. Kui valite ühe funktsiooni, mis on vastuolus teise funktsiooniga, väljub seade automaatselt algsest funktsioonist.

Indikaator väljas Vajutage 1 kord Indikaator sees Vajutage 1 kord Indikaator väljasKasutamine

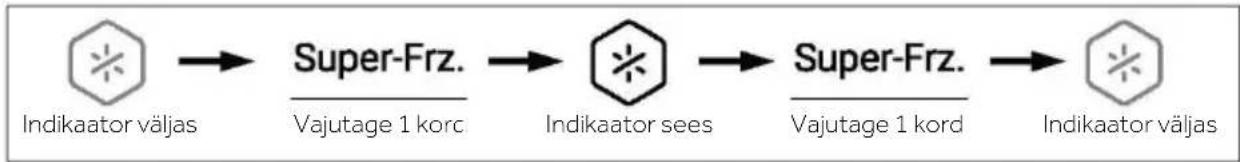

Superkülmutusfunktsioon Super-Freeze (Super-Frz)

1. Kui ekraani lukustus on avatud, vajutage nuppu E (Super-Frz.-i valija), kostab üks

helisignaal, näidik e1 (funktsioon Super-Freeze) süttib ja seejärel lülitub funktsioon Super-Freeze sisse.

2. Kui näidik e1 (funktsioon Super-Freeze) süttib, vajutage nuppu E (Super-Frz.’i

valija), kostab üks helisignaal, näidik e1 (funktsioon Super-Freeze) kustub ja seejärel lülitub funktsioon Super-Freeze välja.

3. Pärast funktsiooni Super-Freeze sisselülitamist lülitab külmkapp funktsiooni

automaatselt välja, kui see on seadistatud temperatuuri saavutanud. Kui soovite väljuda käsitsi, võite selle väljalülitamiseks vajutada nuppu E (Super-Frz.’i valija).

Märkus. Super-Freeze olekus ei saa sügavkülmiku temperatuuri reguleerida. Kui vajutate sügavkülmiku temperatuuri reguleerimiseks nuppu „D1“ (temperatuuri regulee- rimise nupp „-“) või nuppu „D2“ (temperatuuri reguleerimise nupp „+“), hakkab vilkuma näidik „e1“ (Super-Frz.-i näidik), mis annab märku, et seda toimingut ei saa teha. Funktsiooni Super-Freeze olekus ei saa funktsiooni Auto-Set erinevate juhtre- žiimide tõttu korraga sisse lülitada. Kui valite ühe funktsiooni, mis on vastuolus teise funktsiooniga, väljub seade automaatselt algsest funktsioonist. Filtri funktsioon Kui külmik on kuus kuud töötanud, süttib meeldetuletuse näidik c3 (filtri lähtestamise funktsioon), et tuletada kasutajatele meelde filtri vahetamise vajadust. Kui filter on vahetatud, vajutage nuppu C (filtri lähtestamise funktsiooni valija) 3 sekundit, et meeldetuletus tühistada. Loendus lähtestatakse, kui esitatakse helisignaal.

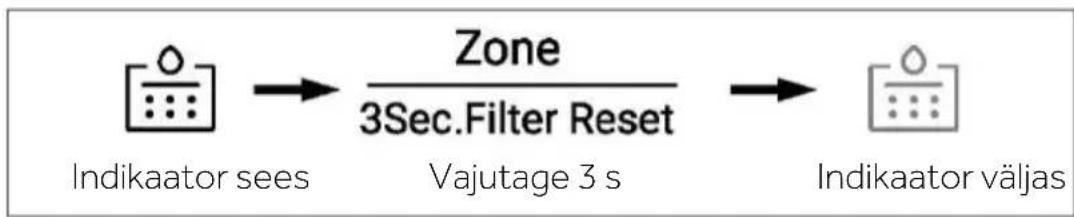

Märkus. Filtri tavaline tööiga on kuus kuud. Soovitatav on filtrit vahetada iga kuue kuu järel. Indikaator väljas Vajutage 1 kord Indikaator sees Vajutage 1 kord Indikaator väljas Indikaator sees Vajutage 3 s Indikaator väljasKasutamine

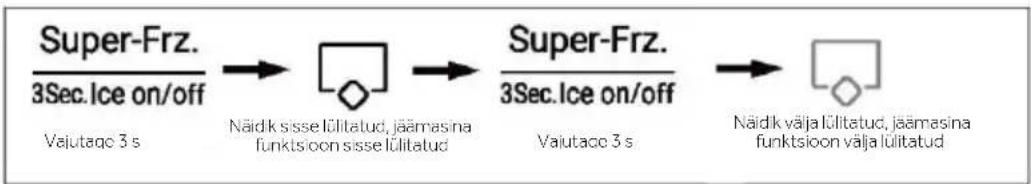

helisignaal, näidik e2 (jäämasina režiim) süttib ja seejärel lülitub jäämasina režiim sisse.

2. Kui indikaator „e2“ (jäämasina režiim) süttib, vajutage nuppu „E“

(Jäämasina režiimi valija) ja hoidke 3 sekundit all, helisignaal kõlab üks kord, indikaator „e2“ (Jäämasina režiim) kustub ja seejärel lülitub jäämasina režiim välja.

Märkus. Kui seade sisse lülitatakse, on jäämasin vaikimisi välja lülitatud. Kui te ei vaja pikemat aega jääkuubikuid, lülitage jäämasina funktsioon välja, tühjendage mahuti ja pange puhastatud mahuti tagasi oma kohale. Jäämasinat saab konfigureerida ainult tootja juures või osta edasimüüjalt. Vee sissvoolufunktsioon Mis tahes olekus (lukustatud või lukustamata) vajutage nuppu „H1“ (vee sissevoo- lufunktsiooni valija), kostab helisignaal, näidik „h1“ (vee sissevoolufunktsioon) süttib ja seejärel lülitub vee sissevoolufunktsioon sisse.

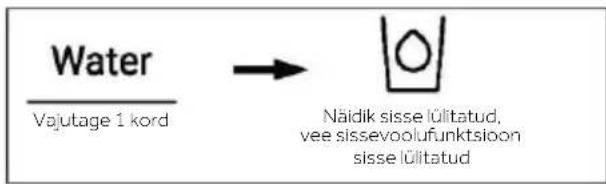

1. Kui näidik „h1“ (vee sisevoolu funktsioon) süttib, siis näidik „h2“

(jääkuubikufunktsioon) ja näidik „h3“ (purustatud jää funktsioon) kustub. Pärast jaoturi laba vajutamist voolab vesi sisselaskeavast välja.

2. Kui vee sissevooluaeg jõuab 150 sekundini, toob külmik kuuldavale helisignaali

ja hoiab vett, kuni aeg jõuab 180 sekundini, veevarustus katkeb ja veeklapil käivi- tub 200 s kaitseaeg, mille lõppedes saab vee võtmist jätkata.

3. Kui kumulatiivne vee sissevooluaeg jõuab 10 minuti jooksul 5 minutini, aktiveerib

veeklapp 10-minutilise kaitseaja ja seejärel saab vee sissevoolu jätkata. Vajutage 3 s Näidik sisse lülitatud, jäämasina funktsioon sisse lülitatud Vajutage 3 s Näidik välja lülitatud, jäämasina funktsioon välja lülitatud Vajutage 1 kord Näidik sisse lülitatud, vee sissevoolufunktsioon sisse lülitatudKasutamine

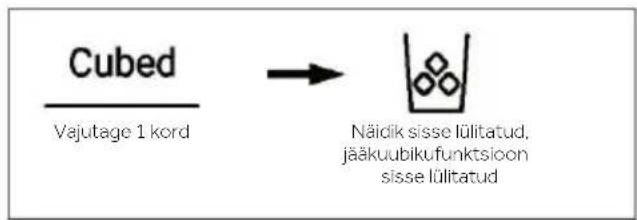

Jääkuubiku funktsioon Mis tahes olekus (lukustatud või lukustamata) vajutage nuppu H2 (jääkuubikufunktsiooni valija), kostab helisignaal, näidik h2 (jääkuubikufunktsioon) süttib ja seejärel lülitub jääkuubikufunktsioon sisse.

1. Kui näidik „h2“ (jääkuubikufunktsioon) süttib, siis näidik h1 (vee sissevoolu

funktsioon) ja näidik „h3“ (purustatud jää funktsioon) kustub. Pärast jaoturi mikrolüliti vajutamist voolab sisselaskeavast välja kuubikutega jää.

2. Kui jäämasin ühendatakse esmakordselt töötamiseks elektriga, lülitatakse

jääkuubikute funktsioon vaikimisi välja.

3. Vajutage dosaatori mikrolülitit, mille tuli süttib, kui selle kate on lahti. Seejärel

hakkab jääpurustamise mootor jääkuubikute lükkamiseks vastupäeva pöörlema. Lõdvendage dosaatori mikrolülitit, jääpurustamismootor seiskub, dosaatori kate sulgub ja tuli kustub 5 sekundi pärast.

4. Jääkuubikute olekus, kui jääkuubikute aeg on pikem kui 50 sekundit, hakkab

kostuma helisignaal, mis annab kasutajatele märku (koputab), et see tuleb välja lülitada. Kui aeg jõuab 1 minutini, on see sunnitud jääkuubikute valmistamise peatama ja on sisse lülitatud, kui lülitit järgmisel korral vajutatakse.

5. Kui jääkuubikute valmistamise ajal külmiku uks avatakse, peatub jääd ette

andev mootor, dosaatori kate sulgub, dosaatori tuli lülitub välja ja jääkuubikute valmistamine seiskub.

6. Kui külmkapi uks on avatud, ei ole lubatud jääd võtta.

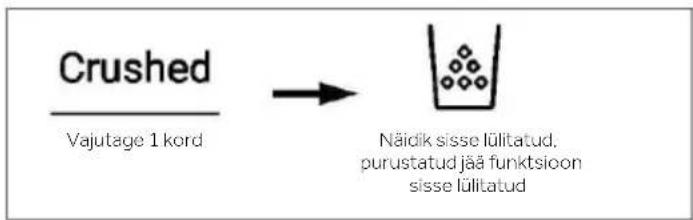

Purustatud jää funktsioon Mis tahes olekus (lukustatud või lukustamata) vajutage nuppu H3 (purustatud jää valija), kostab helisignaal, näidik h3 (purustatud jää funktsioon) süttib ja seejärel lülitub purustatud jää funktsioon sisse. Vajutage 1 kord Näidik sisse lülitatud, jääkuubikufunktsioon sisse lülitatud Vajutage 1 kord Näidik sisse lülitatud, purustatud jää funktsioon sisse lülitatudKasutamine

Märkus. Kui näidik h3 (purustatud jää funktsioon) süttib, siis näidik h1 (vee sissevoolu funktsioon) ja näidik h2 (jääkuubikufunktsioon) kustub. Pärast jaoturi mikrolüliti vajutamist voolab sisselaskeavast välja purustatud jää. Vajutage dosaatori mikrolülitit, mille tuli süttib, kui selle kate on lahti. Seejärel hakkab jääpurustamise mootor jääkuubikute lükkamiseks päripäeva pöörlema. Lõdvendage dosaatori mikrolülitit, jääpurustamismootor seiskub, dosaatori kate sulgub ja tuli kustub 5 sekundi pärast. Purustatud jää olekus, kui purustatud jää aeg on pikem kui 50 sekundit, hakkab kostuma helisignaal, mis annab kasutajatele märku (koputab), et see tuleb välja lülitada. Kui aeg jõuab 1 minutini, on see sunnitud purustatud jää valmistamise peatama ja on sisse lülitatud, kui lülitit järgmisel korral vajutatakse. Kui purustatud jää valmistamise ajal külmiku uks avatakse, peatub jääd ette andev mootor, dosaatori kate sulgub, dosaatori tuli lülitub välja ja jää purustamine valmis- tamine seiskub. Kui külmkapi uks on avatud, ei ole lubatud jääd purustada. Avatud ukse helisignaal Kui mõni uks jääb liiga kauaks lahti või ei ole korralikult suletud, teeb külmik määratud intervallide järel piiksu, et tuletada meelde, et uks tuleb õigeaegselt sulgeda. Voolukatkestuse aegne sätete talletamine Seade peab meeles väljalülitamise hetkel olnud tööoleku. Pärast uuesti sisselülitamist jätkab see tööd vastavalt seadistusele enne väljalülitamist. Jää- ja veedosaatori kasutamine Vajutage korduvalt jaoturi valikunuppu, kuni süttib tuli indikaatori kohal, mida valgustada soovite. Vajutage jaoturi laba (1) klaasi või muu mahutiga, et väljastada jääkuubikuid, vett või purustatud jääd.Kasutamine

1. Jälgige, et külmiku temperatuur oleks 5 °C või sellest madalam.

2. Soe toit tuleb enne külmkappi panemist toatemperatuurile jahutada.

3. Teatavad külmkapis hoitavad toiduained tuleks enne külmikusse panemist pesta

4. Säilitatav toit peab lõhnade levimise või maitse muutumise vältimiseks hermeeti-

liselt pakendatud olema.

5. Ärge säilitage liiga suures koguses toitu. Jätke toiduainete vahele ruumi, et külm

õhk saaks nende ümber liikuda – see tagab tõhusama ja ühtlasema jahutuse.

6. Igapäevaselt tarbitavaid toiduaineid tuleks hoida riiuli eesmises servas.

7. Paigutage toiduained õhuvoolu tagamiseks siseseintest veidi kaugemale. Ärge

hoidke toiduaineid kindlasti külmiku tagaseina vastas, sest sinna paigutatud toit võib külmuda. Vältige toidu (eriti õlise või happelise toidu) otsest kokkupuudet külmkapi sisekülgedega, sest õli/hape võib neid kahjustada. Kõrvaldage külmkappi jäänud õli-/happejäägid.

8. Sulatage külmutatud toiduaineid külmiku kambris. Seeläbi langetavad külmu-

tatud toiduaineid kambri temperatuuri ja aitavad säästa elektrienergiat.

9. Külmkapis hoidmine võib kiirendada teatavate puu- ja köögiviljade (näiteks kabat-

šokkide, meloni, papaia, banaanide, ananassi jms) roiskumist. Seetõttu ei ole soovitatav neid külmkapis hoida. Külmikus hoidmine võib aga kiirendada mõningate roheliste puuviljade järelvalmimist. Toatemperatuuril tuleks hoida sibulat, küüslauku, ingverit ja muid juurvilju.

10. Ebameeldiv lõhn külmikus viitab sellele, et midagi on maha valgunud ja vajalik

on külmkapi puhastamine. Vaadake osa „HOOLDUS JA PUHASTAMINE“.

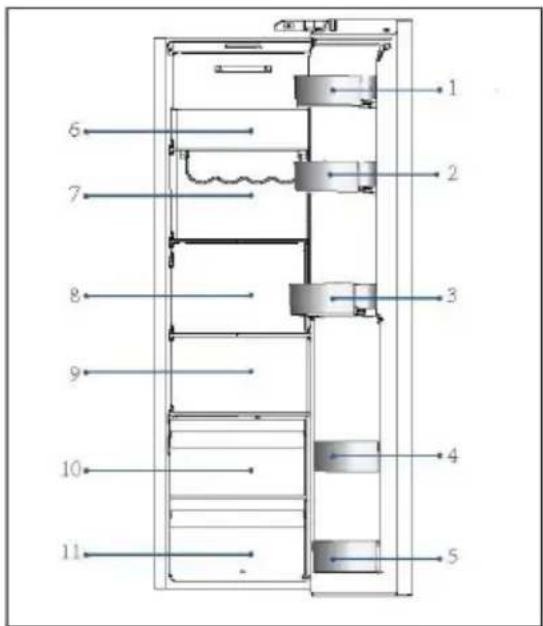

11. Toiduained tuleb nende omadustest lähtuvalt erinevatesse kohtadesse paigutada.

1 – või, juust jne 2 – munad, konservid, vürtsid jne 3/4/5 – joogid ja vedelad toiduained 6 – marineeritud ja konserveeritud toiduained jne 7/8 – lihatooted, kala, toortoit 9 – purgid, piimatooted jne 10 – puu- ja köögiviljad, aedsalat jne 11 – küpsetatud liha, vorstid jneKasutamine

1. Jälgige, et sügavkülmiku temperatuur oleks –18 °C.

2. Kui vajalik on täiendavate toiduainete külmutamine, on 12 tundi enne seda

soovitatav lülitada sisse kiirkülmutusfunktsioon Super-Freeze; väiksemate koguste korral piisab 4–6 tunnist.

3. Soe toit tuleb enne sügavkülmiku kambrisse panemist toatemperatuurile

4. Väikesteks portsjoniteks lõigatud toiduained külmuvad kiiremini ning neid

on lihtsam sulatada ja küpsetada. Soovituslikult võiks üks portsjon kaaluda vähem kui 2,5 kg.

5. Toiduained tuleks enne sügavkülmikusse panemist pakendada. Pakendi välispind

peab olema kuiv, et säilituskotid üksteise külge ei jääks. Pakkevahendid peavad olema lõhnatud, õhukindlad, mittemürgised ja toksiinideta.

6. Märkige pakendile külmutamise kuupäev, säilitusaeg ja toiduaine nimetus – see

aitab vältida erinevatele toiduainetele kohalduvate säilitustähtaegade ületamist.

7. HOIATUS! Hape, leelis, sool ja muud ained võivad sügavkülmiku sisepinda

kahjustada. Ärge asetage selliseid aineid sisaldavaid toiduaineid (näiteks merekala) otse sisepinnale. Sügavkülmikusse loksunud soolane vesi tuleb koheselt eemaldada.

8. Ärge ületage toiduainete tootjate määratletud soovituslikke säilitusaegu.

Võtke sügavkülmikust välja vaid vajalik kogus toitu.

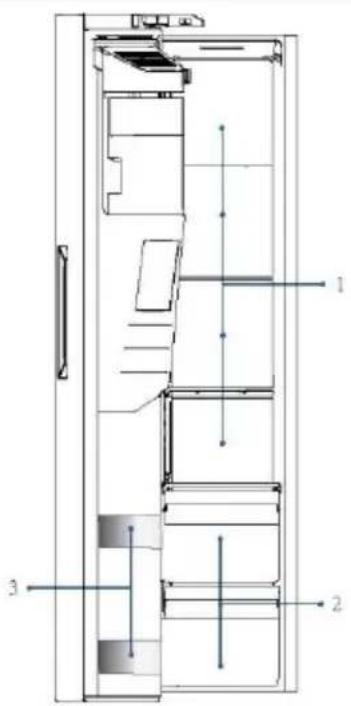

9. Toiduained tuleb nende omadustest lähtuvalt erinevatesse kohtadesse paigutada.

1 – Kergemad esemed, nagu jäätis, köögiviljad, leib jne. 2 – Suured/raskemad toiduportsjonid, näiteks kondiga liha grillimiseks jne. 3 – Pitsa jne.Kasutamine

1. Jahutuse tagamiseks jälgige, et toiduainete ja sensori vahekaugus oleks suurem

2. Jahutusefekti tagamiseks jätke alumine sahtel seadme töötamise ajaks

3. Jääd sisaldavaid toiduaineid (nt jäätist jne) tuleb hoida külmkambris, mitte

pudelihoidjates. Temperatuuri muutused, millega pudelihoidjad kokku puutuvad, mis on tingitud ukse avamisest ja sulgemisest, võivad toitu sulatada.

4. Sulatatud toit tuleb tarbida võimalikult kiiresti. Sulatatud toiduaineid ei tohi

ilma eelnevalt küpsetamata uuesti külmutada - need võivad muutuda kasutuskõlbmatuks.

5. Ärge pange sügavkülmiku kambrisse ülemäärases koguses uusi toiduaineid.

Arvestage sügavkülmiku külmutusvõimsusega – vaadake osa „TEHNILISED ANDMED“ või andmesildil välja toodud spetsifikatsioone.

6. Toiduaineid võib sügavkülmikus, mille temperatuur on vähemalt –18 °C, nende

omadustest lähtuvalt 2–12 kuud hoida (näiteks liha võib säilitada 3–12 kuud ja köögivilju 6–12 kuud).

7. Värske toidu külmutamisel vältige selle kokkupuudet juba külmutatud

toiduainetega. Kohaldub sulamisoht!

8. Sulatage külmutatud toiduaineid külmikus. Seeläbi langetavad külmutatud

toiduaineid kambri temperatuuri ja aitavad säästa elektrienergiat. Järgige poest ostetud külmutatud toiduainete säilitamisel alljärgnevaid suuniseid.

1. Järgige alati tootja juhiseid selle kohta, kui kaua peaksite toitu säilitama.

Ärge ületage neid juhiseid!

2. Külmutatud toiduainete ostmise ja sügavkülmikusse panemise vaheline

aeg peab olema võimalikult lühike – see aitab toidu kvaliteeti alal hoida.

3. Ostke külmutatud toiduained, mida on säilitatud temperatuuril –18 °C või

madalamal temperatuuril.

4. Hoiduge selliste toiduainete ostmisest, mille pakendil on jää või härmatis, mis viitab

sellele, et tooted võivad olla osaliselt sulanud ja seejärel uuesti külmutatud. Säilitusaegne vahepealne temperatuuri tõus mõjutab toidu kvaliteeti.Kasutamine

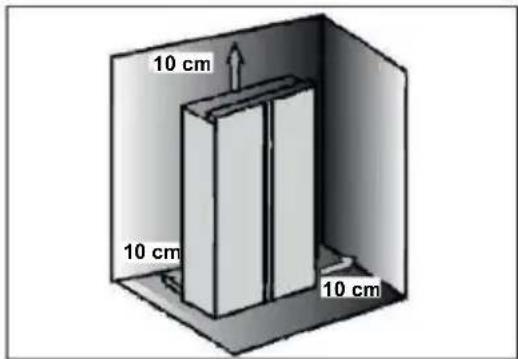

Nõuanded energiatarbe vähendamiseks ► Veenduge, et seadme ventilatsioon vastab nõuetele (vaadake osa „PAIGALDAMINE“). ► Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse. ► Hoiduge tarbetult madalate temperatuuride seadistamisest. Mida madalam on temperatuuri säte, seda suurem on seadme energiatarve. ► Energiatarve suureneb mõningate funktsioonide (näiteks kiirkülmutusfunktsiooni POWER-FREEZE) kasutamisel. ► Laske soojal toidul enne selle külmkappi panemist maha jahtuda. ► Hoidke seadme ust võimalikult vähest aega avatuna. ► Õhuvoolu takistuste välistamiseks ärge täitke külmkappi liigselt. ► Jälgige, et toiduainete pakendites oleks võimalikult vähe õhku. ► Uksetihendid peavad olema puhtad, et uks alati korralikult sulguks. ► Sulatage külmutatud toiduaineid külmiku kambris. ► Kõige energiasäästlikum konfiguratsioon nõuab, et seadme sahtlid, toidukast ja riiulid oleksid tehaseseisukorras ning toit tuleks paigutada nii kaugele kui võimalik ilma õhukanali väljalaskeavasid blokeerimata.Seadme tutvustus

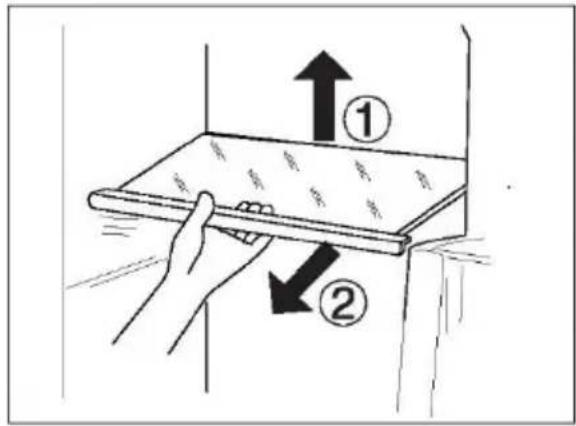

Reguleeritavad riiulid

1. Riiulite kõrgust saab säilitusvajadustest

lähtuvalt kohandada.

2. Riiuli ümberpaigutamiseks eemaldage

see – tõstke riiuli tagaserva ja tõmmake riiul välja .

3. Riiuli uuesti külmikusse paigutamiseks

asetage see kummalgi küljel olevatele eenditele ja lükake riiulit tahapoole, kuni selle tagaserv on külgedel olevatesse süvenditesse fikseeritud.

Märkus. Veenduge, et riiul on ühetasaselt paigutatud.

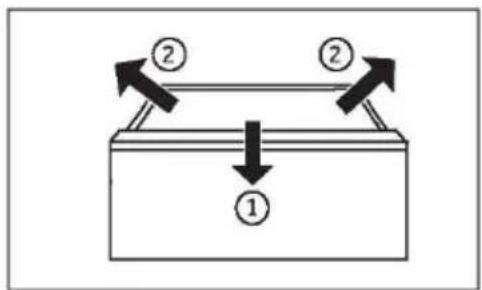

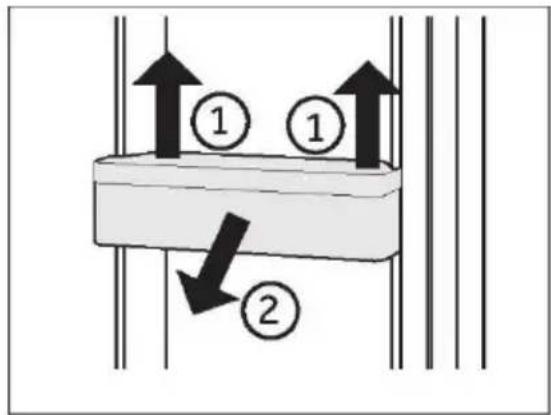

puhastamiseks eemaldada:

2. Asetage käed riiulite / pudelihoidiku

mõlemale küljele, tõstke seda ülespoole ja tõmmake välja .

3. Ukseriiuli/pudelihoidiku tagasi oma

kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

Eemaldatav sahtel Sahtli väljavõtmiseks tõmmake see maksimaalses ulatuses välja , tõstke üles ja eemaldage . Sahtli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

Jäämahuti Jää valmistamise peatamine Kui pikema aja jooksul ei ole jääd ega vett tarvis, võib veevarustuse ja seadme vahelise ventiili välja lülitada. Jääkast tuleb lõhnade tekkimise vältimiseks puhastada, kuivatada ja seadmesse tagasi panna. Seadme tutvustusSeadme tutvustus

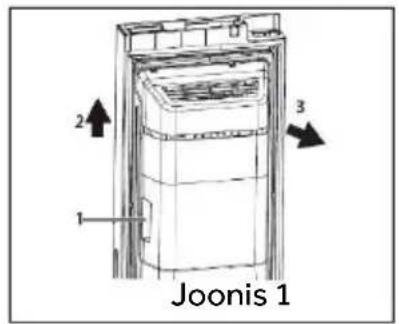

Jäämahuti eemaldamine

1. Haarake mõlemast külgkäepidemest.

2. Tõstke mahuti üles.

3. Tõmmake mahuti välja.

Jäämahuti paigaldamine Jäämahuti uuesti paigaldamiseks peab jäämahuti taga olev U-kujuline klamber (joonisel 2 nr 1) olema joondatud vastava metallkonstruktsiooniga. Tehke joonisel 1 toodud toimingud vastupidises järjekorras.

Märkus. Niiskus võib jääkasti kondenseerida ja jäätada. Joonis 1 Joonis 2Hooldus ja puhastamine

Hooldus ja puhastamine

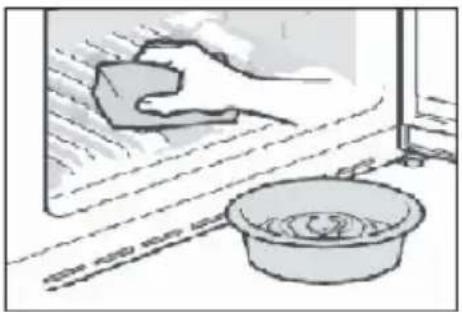

HOIATUS! Enne puhastamist lahutage külmkapp vooluvõrgust. Puhastamine Puhastage külmkappi siis, kui selles on vähe toiduaineid või see on tühi. Külmkappi tuleb puhastada iga nelja nädala järel – see tagab seadme nõuetekohase hoolduse ja aitab vältida ebameeldiva lõhna teket.

HOIATUS! ► Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvahendit. ► Ärge pihustage ega loputage seadet puhastamise ajal. ► Ärge kasutage seadme puhastamiseks veepihustit ega auru. ► Ärge puhastage külmi klaasriiuleid kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise. ► Ärge puudutage sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti kohaldub see siis, kui käed on märjad. ► Kütteperioodil kontrollige külmutatud toiduainete seisundit.

► Jälgige, et uksetihend oleks alati puhas. ► Puhastage külmkapi sisemust ja korpust soojas vees ning neutraalses puhastusvahendis niisutatud svammiga.

1. Puhastage külmiku sisemust ja välispinda,

sealhulgas uksetihendit, ukseraami, klaasriiuleid, kaste jne, pehme rätiku või käsnaga, mis on kastetud sooja vette (millesse võib lisada neutraalset pesuvahendit).

2. Vedeliku mahavalgumise korral eemaldage kõik määrdunud osad, loputage otse

voolava veega, kuivatage ja asetage tagasi külmkappi.

3. Mahavoolanud koore (nt koor, sulava jäätis) korral eemaldage kõik saastunud

osad, asetage need mõneks ajaks sooja vette temperatuuril umbes 40 °C, seejärel loputage voolava veega, kuivatage ja asetage tagasi külmikusse.

4. Kui külmiku sisse (riiulite või sahtlite vahele) satub mõni väike osa või komponent,

kasutage selle vabastamiseks väikest pehmet harja. Kui te ei ulatu osani, võtke ühendust Haieri teenindusega. ► Loputage ja kuivatage pehme riidelapiga. ► Ärge puhastage seadme osi nõudepesumasinas. ► Enne seadme taaskäivitamist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada. Sulatamine Külmiku ja sügavkülmiku kambrite sulatamine on automaatne, nende käsitsi sulatamine ei ole vajalik.Hooldus ja puhastamine

Valgusdioodi vahetamine

HOIATUS! Ärge asendage valgusdioodiga valgustit ise, seda võib vahetada vaid tootja või volitatud hooldustehnik. Valgusallikaks on valgusdiood, millel on väike energiatarve ja pikk kasutusiga. Valgustiga seotud probleemide korral võtke ühendust klienditeenindusega. Vaadake osa „KLIENDITEENINDUS“.

Valgusallikat (ainult LED) võib vahetada ainult asjatundja. Toode sisaldab G-klassi valgusallikat. Kamber Pinge Energiatõhususe klass Mudel Külmik 12 V

Jäämahuti puhastamine Puhastage jäämahutit regulaarselt sooja veega, eriti kui jääkuubikud on vanad ja kaua seisnud. Kuivatage mahuti korralikult enne selle seadmesse tagasi panemist, et vältida jääkuubikute kleepumist seinte külge. Pikaajaline mittekasutamine Toimige alljärgnevalt, kui te ei kavatse külmkappi pikemal ajaperioodil kasutada ning te ei soovi aktiveerida külmiku energiasäästufunktsiooni Holiday. ► Võtke toiduained külmkapist välja. ► Lahutage toitekaabel. ► Puhastage seadet eespool kirjeldatud viisil. ► Hoidke uksed lahti, et vältida halbade lõhnade teket seadme sees.

Märkus. Lülitage külmkapp välja vaid siis, kui see on vältimatult vajalik.Hooldus ja puhastamine

1. Võtke toiduained külmkapist välja ja lahutage seade vooluvõrgust.

2. Fikseerige riiulid ning külmiku ja sügavkülmiku muud liikuvad osad kleeplindiga.

3. Külmkappi ei tohi külmutussüsteemi kahjustuste välistamiseks kallutada rohkem

HOIATUS! ► Ärge tõstke külmkappi selle käepidemetest. ► Ärge asetage seadet horisontaalselt põrandapinnale. Filtri vahetamine Veefiltrit tuleb vahetada umbes iga 6 kuu järel, kui näidik „c3“ (filtri lähtestamise funktsioon) süttib. Filtrikomplekti saab tellida KLIENDITEENINDUSE kaudu.

HOIATUS! ► Enne filtri vahetamist lahutage seadme väljalülitamiseks toitepistik pistikupesast. ► Lülitage veevarustus välja.

filtri (A) mõlemalt küljelt ja eemaldage mõlemad torud (2).

2. Paigaldage uus filter õigesse asendisse;

nool näitab veevoolu suunda. Korrake 1. sammu vastupidises järjekorras.

3. Voolikute loputamiseks ühendage

pistik pistikupessa ja avage veekraan.

4. Lähtestage filtri vahetamise näidik:

hoidke nuppu „C“ (filtri lähtestamise funktsiooni valija) 3 sekundit all, indikaator „c3“ lülitub välja.

HOIATUS! ► Veenduge alati, et ühendused oleksid kindlad, kuivad ja lekkevabad. ► Olge voolikuga ettevaatlik, et see ei puruneks ega oleks väändunud või paindunud. Indikaator seesTõrkeotsing

Paljusid tekkida võivaid probleeme saab kõrvaldada ilma mingite eriteadmisteta. Probleemide korral järgige allpool välja toodud suuniseid, enne kui võtate ühendust müügijärgse teenindusega. Vaadake osa „KLIENDITEENINDUS“. Tõrkeotsing

HOIATUS! ► Enne hooldustoiminguid lahutage seadme väljalülitamiseks toitepistik pistikupesast. ► Elektriseadmete remonditöid võivad teha vaid kvalifitseeritud elektrikud, sest ebaõige remondiga võivad kaasneda märkimisväärsed kahjustused. ► Kahjustunud toitekaabli võib ohtude minimeerimiseks välja vahetada üksnes tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.

Probleem Võimalik põhjus Võimalik lahendus Kompressor ei tööta.

• Toitepistik ei ole vooluvõrku ühendatud. • Aktiveeritud on seadme sulatustsükkel

• Ühendage toitepistik.

• See on automaatse sulatamise korral normaalne Seade käivitub sageli või on selle käitustsükkel liiga pikk.

• Sise- või välistemperatuur on liiga kõrge.

• Seade on olnud pikemat aega välja lülitatud.

• Seadme uks ei ole korralikult suletud.

• Ust avatakse liiga sageli või hoitakse seda liiga kaua lahti. • Sügavkülmiku kambrile on valitud liiga madal temperatuuri säte.

• Ukse tihend on määrdunud, kulunud, pragunenud või mittesobiv. • Õhuringlus ei vasta nõuetele.

• Sellisel juhul on normaalne, kui käitustsükkel on tavalisest pikem. • Üldjuhul kulub seadmel ette nähtud temperatuuri saavutamiseks 8–12 tundi. • Sulgege uks/sahtel, kontrollige, kas seade paikneb ühetasasel pinnal, ning veenduge, et mõni toiduaine või anum ei takista ukse sulgemist. • Ärge avage ust/sahtlit liiga sageli.

• Tõstke temperatuuri sätet, kuni saavutate rahuldava külmkapi temperatuuri. Külmkapi temperatuuri stabili-seerumiseks kulub 24 tundi. • Puhastage ukse/sahtli tihend või laske klienditeenindusel see asendada. • Tagage küllaldane ventilatsioon. Külmkapi sisemus on määrdunud ja/või lõhnab.

• Vajalik on külmkapi sisemuse puhastamine. • Külmkapis hoitakse intensiivse lõhnaga toitu.

• Puhastage külmkapi sisemus

• Pakendage toit korralikult ja õhukindlalt. Seadmest kostab anomaalseid helisid.

• Seade ei paikne ühetasasel pinnal. • Seade on mõne läheduses paikneva eseme vastas.

• Reguleerige seadme nivelleerimiseks jalgu. • Eemaldage seadme vahetust ümbrusest esemed.Tõrkeotsing

Probleem Võimalik põhjus Võimalik lahendus Seadme sisetem- peratuur ei ole piisavalt madal.

• Temperatuur on seadistatud liiga kõrgele sättele.
• Külmkappi on pandud liiga soe toit.

• Külmkapis hoitakse liiga paljusid toiduaineid.

• Toiduained on üksteisele liiga lähedale paigutatud.

• Seadme uks/sahtel ei ole korralikult suletud.
• Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.

• Jahutage soe toit enne selle külmkappi panemist.
• Jälgige, et säilitatavate toiduainete kogus poleks ülemäära suur.
• Jätke vajaliku õhuvoolu tagamiseks toiduainete vahele veidi ruumi.

• Ärge avage ust/sahtlit liiga sageli. Seadme sisetem- peratuur on liiga madal.

• Temperatuur on seadistatud liiga madalale sättele.
• Super-Frz/Super-Cool funktsioon on aktiveeritud või töötab liiga kaua.

• Lähtestage temperatuur.

• Lülitage Super-Frz/Super-Cool funktsioon välja Külmiku kambris tekib kondensaat.

• Ümbritsev keskkond on liiga soe ja liiga niiske.
• Seadme uks/sahtel ei ole korralikult suletud.
• Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.
• Toiduanumad või vedelikke sisaldavad nõud on katmata.

• Tõstke temperatuuri sätet.

• Laske kuumal toidul enne selle külmkappi panemist toatem- peratuurile jahtuda ning katke toidud ja vedelikud. Külmkapi välispinnale, uste vahele või ukse ja sahtli vahele koguneb kondensaati

• Ümbritsev keskkond on liiga soe ja liiga niiske.

• Uks ei ole nõuetekohaselt suletud. Seadmesisese külma õhu ja ümbritseva keskkonna sooja õhu kokkupuutel tekib kondensaat.

• See on niisketes ilmastikuoludes normaalne ja muutub niiskus- taseme langedes.
• Jälgige, et uks/sahtel oleks korralikult suletud. Sügavkülmiku kambris on liigselt jääd ja härmatist.

• Toiduained ei olnud nõuetekohaselt pakendatud.
• Seadme uks/sahtel ei ole korralikult suletud.
• Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.
• Ukse/sahtli tihend on määrdunud, kulunud, pragunenud või mittesobiv.
• Mõni ese või toiduanum ei võimalda ust/sahtlit korralikult sulgeda.

• Ärge avage ust/sahtlit liiga sageli.
• Puhastage ukse/sahtli tihend või laske see uuega asendada.
• Paigutage ukse/sahtli nõuetekohaseks sulgemiseks riiulid, ukseriiulid või külmkapis olevad toiduanumad ümber.Tõrkeotsing

Probleem Võimalik põhjus Võimalik lahendus Külmkapi küljed ja ukseliist soojenevad.

See on normaalne. Seadmest kostab anomaalseid helisid.

• Seade ei paikne ühetasasel pinnal.
• Seade on mõne läheduses paikneva eseme vastas.

• Reguleerige seadme nivelleerimiseks jalgu.
• Eemaldage seadme vahetust ümbrusest esemed. Seadmest kostab vee voolamisele sarnane tasane heli.

See on normaalne. Seade genereerib helisignaali. Külmiku kambri uks on lahti. Sulgege uks. Seadmest kostab vaikne surisev heli. Kondensniiskust vähendav süsteem on sisse lülitunud See aitab vältida kondenseerumist ja on normaalne Seadme sisevalgusti või jahutussüsteem ei tööta.

• Toitepistik ei ole vooluvõrku ühendatud.

• Valgusdioodiga valgusti on kahjustunud.

• Ühendage toitepistik.

• Kontrollige ruumi elektrivarustust. Vajadusel helistage elektriette- võttesse.
• Helistage valgusti asendamiseks teenindusse. Vesi lekib või tilgub veedosaatori väljavoolutorust.

• Veepaak ei ole õigesti paigaldatud

• Veemahuti tila ei ole paagi külge kruvitud.
• Veetilal puudub valge silikoonist rõngastihend.

• Paigaldage veepaak külmkapi ukse sisse ja veenduge, et see on täielikult ukse sisse lükatud.
• Veetila kruvitakse kindlalt veepaagi külge.
• Kontrollige, et veetilal on paagi- poolses otsas valge silikoonist rõngastihend, enne kui veetila veepaagi külge paigaldate.Tõrkeotsing

Tehnilise toega ühendust võtmiseks avage veebileht https://corporate.haier-europe.com/en/. Seejärel valige asjaomane tootemark ja riik. Teid suunatakse konkreetsele veebilehele, kust leiate telefoninumbri ja vormi tehnilise toega ühendust võtmiseks. Voolukatkestus Voolukatkestuse korral peaks toit umbes 5 tundi ohutult külmana püsima. Järgige pikaajalise voolukatkestuse korral alljärgnevaid soovitusi, millest kinnipidamine on eriti oluline suvel. ► Avage ust/sahtlit nii harva kui võimalik. ► Voolukatkestuse korral ärge pange külmkappi uusi toiduaineid. ► Kui voolukatkestusest on ette teatatud ja katkestus kestab kauem kui 5 tundi, valmistage jääd, pange see sobivasse anumasse ja asetage külmiku kambri ülemisse sektsiooni. ► Kohe pärast toitevarustuse taastumist on vajalik toiduainete ülevaatus. ► Külmkapi sisetemperatuur tõuseb voolukatkestuse või muu rikke korral, mistõttu vähenevad nii toiduainete säilivusaeg kui ka nende kvaliteet ja söödavus. Terviseriskide minimeerimiseks tuleks kõik üles sulanud toiduained koheselt tarbida või küpsetada ja uuesti külmutada (kui see on asjakohane).

Märkus. Voolukatkestuse aegne sätete talletamine Pärast toitevarustuse taastumist lülitub seade sisse toitekatkestusele eelnenud sätetega.Paigaldamine

HOIATUS! ► Seade on raske. Seda peab teisaldama vähemalt kaks inimest. ► Hoidke kõiki pakendi komponente lastele kättesaamatus kohas ja kõrvaldage need keskkonnasäästlikult. ► Võtke seade pakendist välja. ► Eemaldage kõik pakendi komponendid. Keskkonnatingimused Toatemperatuur peaks alati jääma vahemikku 10–43 °C, sest toatemperatuur võib mõjutada seadmesisest temperatuuri ja külmkapi energiatarvet. Ärge paigaldage seadet ilma isolatsioonita muude soojust kiirgavate seadmete (näiteks ahju või teise külmiku) lähedusse. - Subnormaalne (SN): see külmutusseade on ette nähtud kasutamiseks ümbritseva õhu temperatuuril 10 °C kuni 32 °C. - Parasvööde (N): see külmutusseade on ette nähtud kasutamiseks ümbritseva õhu temperatuuril 16 °C kuni 32 °C. - Subtroopiline (ST): see külmutusseade on ette nähtud kasutamiseks ümbritseva õhu temperatuuril 16 °C kuni 38 °C. - Troopiline (T): see külmutusseade on mõeldud kasutamiseks ümbritseva õhu temperatuuril 16–43 °C; Ruuminõuded Ukse avamiseks vajalik ruum: L1 = 157,8 cm D1 = 62,9 cm D2 = 117,3 cm

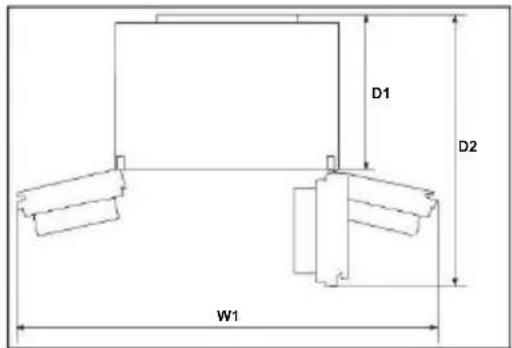

Ventilatsiooni ristlõige Ohutuskaalutlustel seadme küllaldase ventilatsiooni tagamiseks tuleb järgida välja toodud ventilatsiooni ristlõikega seonduvaid nõudeid.

Märkus. Autonoomne külmutusseade ei ole mõeldud kasutamiseks integreeritud seadmena.

HOIATUS! ► Soovitatav on lasta seadet paigaldada kvalifitseeritud tehnikul. ► Veenduge, et toitepistik on pistikupesast lahti ühendatud. ► Veenduge, et veevarustus on blokeeritud. ► Vooliku ja olmeveeühenduse vahele tuleb paigaldada sulgeventiil, mis peab olema pärast paigaldamist kergesti ligipääsetav, et veevarustuse saaks vajaduse korral katkestada. ► Ühendage ainult külma vee ühendusega. ► Kasutage ainult kaasasolevat voolikukomplekti. ► Ühendage ainult joogiveevarustusega. Veefilter filtreerib veest ainult mustust ning muudab jää puhtaks ja hügieeniliseks. See ei saa steriliseerida ega hävitada mikroobe ega muid kahjulikke aineid. ► Liiga kõrge veesurve voolikus võib seadet kahjustada. Paigaldage rõhureduktor, kui veesurve voolikus ületab 0,6 MPa. ► Enne ühendamist kontrollige, kas vesi on puhas ja selge.

Märkus. Veeühendus ► Külma vee rõhk peab olema 0,15–0,6 MPa. ► Veevooliku maksimaalne lubatud pikkus on 8 meetrit. Pikemad voolikud mõjutavad jääkuubikuid ja külma vee sisaldust. ► Ümbritseva õhu temperatuur peab olema vähemalt 0 °C. ► Hoidke veevoolik eemal soojusallikatest.

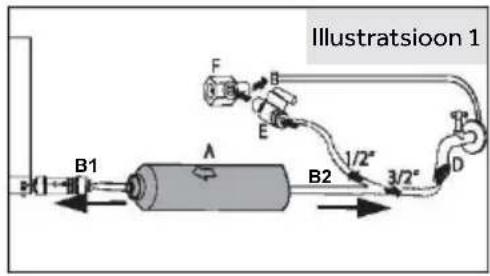

1. Lõigake toru kaheks vajaliku pikkusega

tükiks, et ühendada filter (A) seadme (B1) ja veekraaniga (B2) (joonis 1). Tehke terava noaga kindlasti nelinurkne lõige.

2. Sisestage toru (B1) umbes 12 mm

sügavusele veefiltri (A) kinnitusseadesse (joonis 2). Paigaldage filter kindlasti õiges suunas. Nool näitab veevoolu suunda.

3. Kinnitage toru lukustusklambriga (C)

vastavalt joonisele 3.

Illustratsioon 3 Illustratsioon 2Paigaldamine

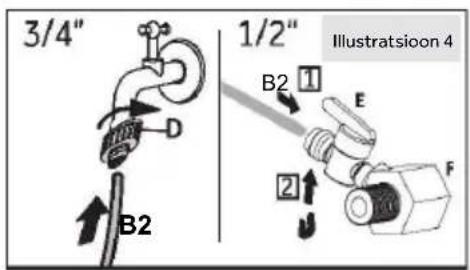

5. Ühendage toru ots (B2) ühe adapteriga D

või E ja F, mis sobib veetorustikuga (joonis 4).

6. Eemaldage seadme tagaküljel olev kork

7. Ühendage B1 ots seadme tagaküljel asuva

ventiiliga (joonis 6).

8. Avage veekraan, et kontrollida, kas süsteem

on lekkevaba, ja loputage toru läbi.

HOIATUS! ► Veenduge alati, et ühendused oleksid kindlad, kuivad ja lekkevabad. ► Jälgige, et voolik ei oleks surve all, väändunud ega paindunud.

Seadme tsentreerimine ja nivelleerimine Seade tuleb paigutada ühetasasele ja stabiilsele pinnale.

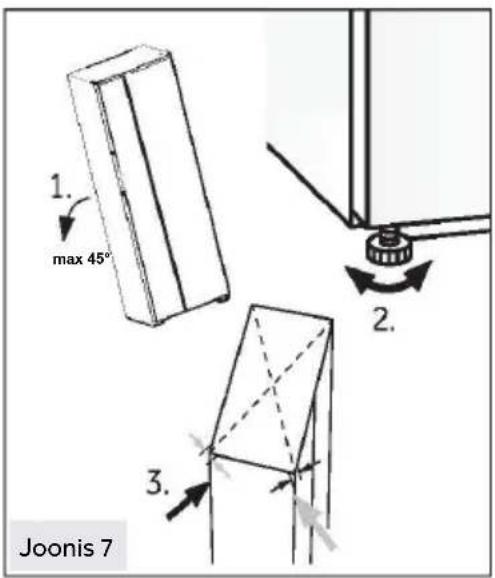

1. Kallutage seadet veidi tahapoole (joonis 7).

2. Reguleerige jalad soovitud kõrgusele.

Veenduge, et vahekaugus hingepoolest seinast on vähemalt 10 mm.

3. Kontrollige seadme stabiilsuse hindamiseks

selle diagonaaltelgi. Mõningane kalle kummaski suunas peaks olema ühesugune. Vastasel juhul võib karkass deformeeruda, millega võiks kaasneda uksetihendite leke. Kerge kaldenurk tagakülje suunas hõlbustab ukse sulgemist.

Joonis 7 max 45° Illustratsioon 4 Illustratsioon 5 Illustratsioon 6Paigaldamine

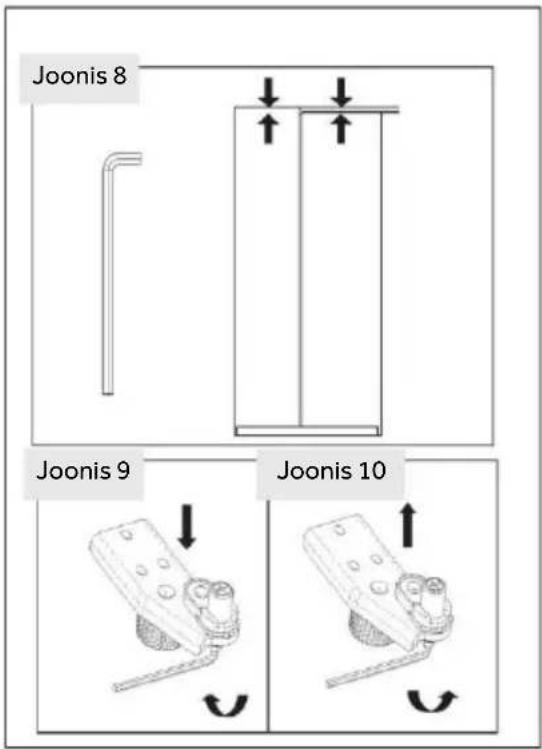

Uste täppisreguleerimine Kui uksed ei ole pärast uste jalgade abil loodimist ikka veel ühel tasandil, saab selle ebakõla kõrvaldada, keerates mutri- võtmega külmutusukse paremas alumises nurgas olevat hinge tõstevõlli (joonis 8) Keerake mutrivõtmega tõstevõlli päripäeva madalama ukse kõrgusele (joonis 9). Keerake mutrivõtmega tõstevõlli vastupäeva, et ust tõsta (joonis 10).

HOIATUS! Ärge reguleerige hinge tõstevõlli liigselt, kuna see võib põhjustada võlli algsest lukustatud asendist vallandumise. (Reguleeritav kõrgusvahemik: 3 mm)

Ooteaeg Kasutajapoolset sekkumist mittevajav määrdeõli asub kompressoris olevas kapslis. Õli võib transportimisega kaasneva seadme kaldumise tõttu suletud torustikku voolata. Oodake enne seadme vooluvõrku ühendamist vähemalt kaks tundi, et õli saaks tagasi kapslisse valguda. Seadme vooluvõrku ühendamine Enne seadme vooluvõrku ühendamist kontrollige, kas: ► toiteallikas, pistikupesa ja kaitsmed vastavad andmesildil välja toodud parameetritele; ► pistikupesa on maandatud ning kasutusel pole mitme pistikuga adaptereid ega pikendusjuhtmeid; ► toitepistik ja pistikupesa vastavad nõuetele. Ühendage pistik nõuetekohaselt paigaldatud pistikupesaga. Joonis 8 Joonis 9 Joonis 10 2hPaigaldamine

HOIATUS! Ohtude minimeerimiseks võib kahjustunud toitekaabli asendada vaid klienditee- nindus (vaadake garantiikaarti). Uste eemaldamine ja paigaldamine Kui teil on vaja seadme uksed eemaldada, järgige allolevaid ukse eemaldamise ja paigaldamise juhiseid.

HOIATUS! ► Enne toiminguid lahutage seadme väljalülitamiseks toitepistik pistikupesast. ► Blokeerige veevarustus. ► Seade on raske. Seda peab teisaldama vähemalt kaks inimest. ► Ärge kallutage seadet üle 45 kraadi ega pange seda horisontaalsesse asendisse. ► Uks võib kukkuda ja inimesi vigastada või selle käigus kahjustada saada. Ukse eemal- damisel ja paigaldamisel olge tähelepanelik.

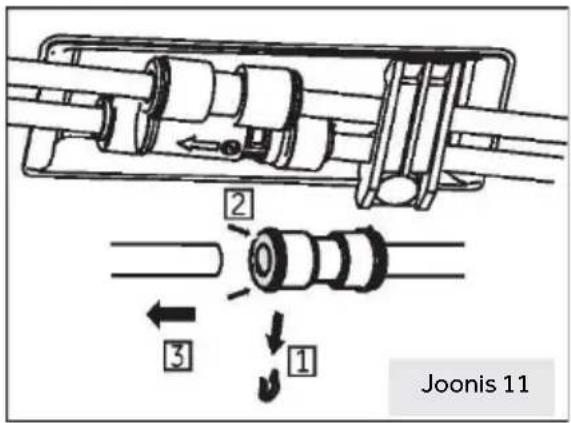

1. Vabastage seadme põhjas vasakul

eesnurgas kahe veeliitmiku vasakpoolne külg: pressige ja hoidke äärikut näidatud viisil ja eemaldage veetoru. (Joonis 11)

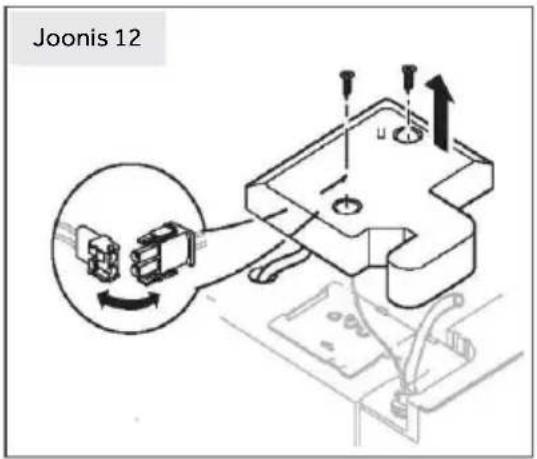

eemaldage kate (joonis 12). Sügavkülmiku ukse eemaldamisel lahutage kõik juhtmed, välja arvatud maandusjuhe.

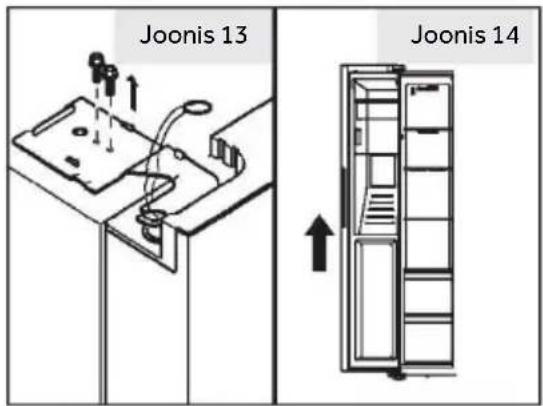

3. Keerake lahti ülemist hinge paigal

hoidvad kruvid ja eemaldage seejärel hing (joonis 13).

4. Tõstke ust selle eemaldamiseks

(joonis 14). Sügavkülmiku ukse eemaldamisel tõstke seda piisavalt kõrgele, et tõmmata välja seadme põhjas olev veeühendus.

5. Paigaldage uks, tehes eemalda-

mistoimingud vastupidises järjekorras. Veenduge, et maanduskaabel oleks kruviga kinnitatud.

6. Paigaldage veeühendus.

Märkus. külmiku uks Pildid näitavad sügavkülmiku ukse eemaldamist. Külmiku ukse korral kasutage vastavaid osi teisel pool. Joonis 13 Joonis 14Tehnilised andmed

Tehnilised andmed Määrusele (EL) nr 2019/2016 vastavad toote spetsifikatsioonid Tootemark Haier Mudeli nimi / identifikaator

Mudeli kategooria Külmik-sügavkülmik Energiatõhususe klass

Aastane energiatarbimine (kWh aasta kohta) (1)

Sügavkülmiku maht (l)

Tärnides väljendatud hinnang

Töötemperatuuriga > 14 °C muud sektsioonid Ei kohaldu Külmavaba süsteem Jah Külmutusvõimsus (kg 24 tunni kohta)

Kliimaklass (2) SN-N-ST-T Müraklass ja õhus leviva müra tase (db(A) re 1pW) C(36) Temperatuuri tõusu aeg (h)

Jäätegemisvõimekus 0,9 kg/24h Seadme tüüp AutonoomneTehnilised andmed

Selgitused: Jah, esiletõstetud (1) Põhineb standarditele vastavuse 24-tunnise testi tulemustel. Tegelik tarbimine sõltub seadme kasutusalast ja asukohast. (2) Kliimaklass SN: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 10 °C ja 32 °C Kliimaklass N: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 16 °C ja 32 °C Kliimaklass ST: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 16 °C ja 38 °C Kliimaklass T: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 16 °C ja 43 °C Täiendavad tehnilised andmed Pinge/sagedus 220–240V ~/ 50Hz Sisendvool (A)

Sulatuse sisendvõimsus (W)

Klienditeenindus Küsimuste korral pöörduge ettevõtte Haier klienditeeninduse poole. Tungivalt soovitatav on kasutada originaalvaruosi. Seadmega seotud probleemide puhul vaadake esmalt osa „Veaotsing“. Kui seal täpsustatud meetmed ei kõrvalda probleemi: ► võtke ühendust kohalikuga edasimüüjaga või ► helistage ettevõtte Euroopa kõnekeskusesse (telefoninumbrid on välja toodud allpool) või ► teeninduse ja toe ala aadressil www.haier.com, kus saate teenuse aktiveerida ► nõuda ja leida ka KKK-sid. Teenindusega ühendust võttes peavad teil käepärast olema alljärgnevad andmed. Vastav teave on välja toodud andmesildil. Mudel

Garantiinõuete korral kontrollige ka tootega kaasasolevat garantiikaarti. Ettevõtte kõnekeskused Euroopas Riik* Telefoninumber Tariif Haier Italy (IT)

• Külmutusseadme garantii kestus: Minimaalne garantii on: 2 aastat ELi riikides, 3 aastat Türgis, 1 aasta Ühendkuningriigis, 1 aasta Venemaal, 3 aastat Rootsis, 2 aastat Serbias, 5 aastat Norras, 1 aasta Marokos, 6 kuud Alžeerias, Tuneesias seaduslikku garantiid ei nõuta. *Seadme remondiks vajalike varuosade periood: Termostaadid, temperatuuriandurid, trükkplaadid ja valgusallikad on saadaval vähemalt seitse aastat pärast mudeli viimase seadme turustamist. Ukse käepidemed, uksehinged, alused ja sahtlid on saadaval vähemalt seitse aastat ning uksetihendid vähemalt kümme aastat pärast mudeli viimase seadme turustamist.*

• Lisateavet toote kohta leiate aadressilt https://eprel.ec.europe.eu/ või skannides seadmega kaasasoleval energiamärgisel olevat QR-koodi.Turinys
