KASUTUSJUHEND NT 221 Ap Te L Kärcher

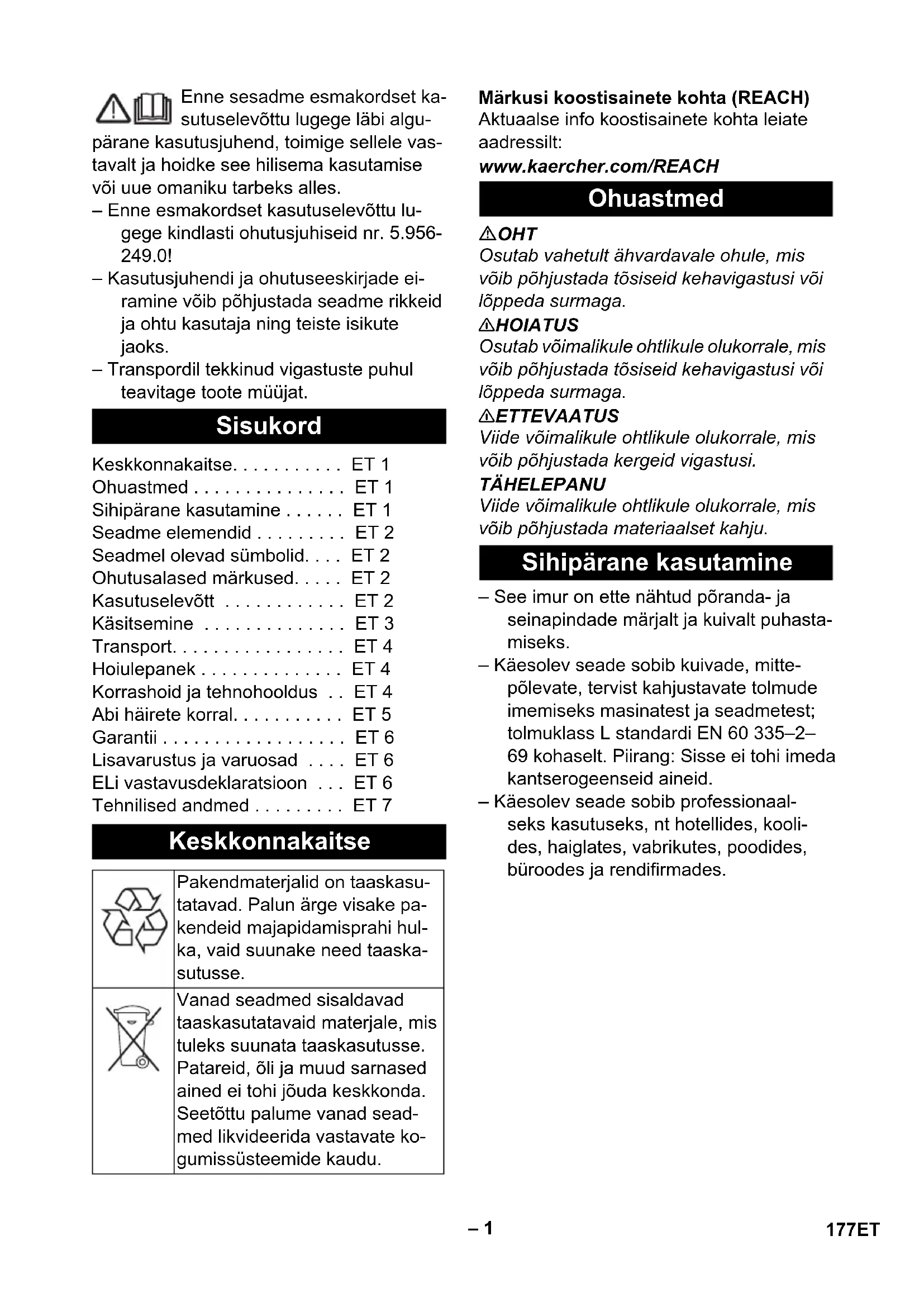

EU 6.650-332.0 6 м 176 BG– 1 Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu- pärane kasutusjuhend, toimige sellele vas- tavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles. – Enne esmakordset kasutuselevõttu lu- gege kindlasti ohutusjuhiseid nr. 5.956- 249.0! – Kasutusjuhendi ja ohutuseeskirjade ei- ramine võib põhjustada seadme rikkeid ja ohtu kasutaja ning teiste isikute jaoks. – Transpordil tekkinud vigastuste puhul teavitage toote müüjat. Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH OHT Osutab vahetult ähvardavale ohule, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 HOIATUS Osutab võimalikule ohtlikule olukorrale, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 ETTEVAATUS Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi. TÄHELEPANU Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju. – See imur on ette nähtud põranda- ja seinapindade märjalt ja kuivalt puhasta- miseks. – Käesolev seade sobib kuivade, mitte- põlevate, tervist kahjustavate tolmude imemiseks masinatest ja seadmetest; tolmuklass L standardi EN 60 335–2– 69 kohaselt. Piirang: Sisse ei tohi imeda kantserogeenseid aineid. – Käesolev seade sobib professionaal- seks kasutuseks, nt hotellides, kooli- des, haiglates, vabrikutes, poodides, büroodes ja rendifirmades. Sisukord Keskkonnakaitse. . . . . . . . . . . ET 1 Ohuastmed . . . . . . . . . . . . . . . ET 1 Sihipärane kasutamine . . . . . . ET 1 Seadme elemendid . . . . . . . . . ET 2 Seadmel olevad sümbolid. . . . ET 2 Ohutusalased märkused. . . . . ET 2 Kasutuselevõtt . . . . . . . . . . . . ET 2 Käsitsemine . . . . . . . . . . . . . . ET 3 Transport. . . . . . . . . . . . . . . . . ET 4 Hoiulepanek . . . . . . . . . . . . . . ET 4 Korrashoid ja tehnohooldus . . ET 4 Abi häirete korral. . . . . . . . . . . ET 5 Garantii . . . . . . . . . . . . . . . . . . ET 6 Lisavarustus ja varuosad . . . . ET 6 ELi vastavusdeklaratsioon . . . ET 6 Tehnilised andmed . . . . . . . . . ET 7 Keskkonnakaitse Pakendmaterjalid on taaskasu- tatavad. Palun ärge visake pa- kendeid majapidamisprahi hul- ka, vaid suunake need taaska- sutusse. Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Patareid, õli ja muud sarnased ained ei tohi jõuda keskkonda. Seetõttu palume vanad sead- med likvideerida vastavate ko- gumissüsteemide kaudu. Ohuastmed Sihipärane kasutamine 177ET– 2 1 Põrandaotsiku pesa 2 Imemisvoolik 3 Õhu väljumisava, tööõhk 4Imipea 5 Imipea lukustus 6 Mustusemahuti 7 Juhtratas 8 Tõstmissüvend 9 Õhu sisenemisava, mootori jahutusõhk 10 Imitutsid 11 Pistikupesa (ainult Ap Te L) 12 Põrandadüüs 13 Imitoru 14 Pealüliti 15 Filtripuhastuse klahv 16 Kandekäepide 17 Kinnitusaas 18 Vooliku konks 19 Ujuk 20 Põlv 21 Padrunfilter (PES) 22 Kinnitusmutter 23 Imitoru hoidik 24 Võrgukaabel 25 Tüübisilt 26 Kaablikonks OHT – Kui heitõhk juhitakse ruumi tagasi, peab ruumi õhuvahetusnäitajaga L olema pii- sav. Nõutavatest piirväärtustest kinnipi- damiseks võib tagasi juhitava õhu voo- lumaht olla maksimaalselt 50% värske õhu voolumahust (ruumi ruumala V

). Ilma eriliste õhutusmeetmeteta kehtib: L

– Seadet ning materjale, mille jaoks seda kasutatakse (kaasa arvatud kogutud materjali turvaline kõrvaldamine) tohib käidelda ainult koolitatud personal. – Käesolev seade sisaldab tervist kahjus- tavat tolmu. Tühjendus- ja hooldusme- netlusi k.a. tolmu kogumismaguti utili- seerimist tohivad teostada vaid vastavat kaitsevarustust kandvad spetsialistid. – Ärge kasutage seadet ilma täieliku filt- reerimissüsteemita. – Järgida tuleb kohaldatavaid ohutusees- kirju, mis puudutavad käideldavaid ma- terjale. 몇 HOIATUS Imemisel peab padrunfilter olema alati paigaldatud. 몇 HOIATUS Ärge imege ilma filtrielemendita, vastasel juhul võib imemismootor viga saada ja ohustada peene tolmu suurenenud välja- pääsu tõttu tervist. – Seade on varustatud lukustuslapatsiga fliisfilterkotiga, tellimisnr 2.889-217.0 (5 tk). Märkus: Selle seadmega saab sisse ime- da igat liiki tolme kuni tolmuklassini L. Märkus: Tööstusliku tolmuimejana sobib seade tolmu imemiseks, kui tolm on kuiv ega ole tuleohtlik ning selle AGW-väärtu- sed on suuremad või võrdsed 1 mg/m

– Peentolmu sisseimemisel võib lisaks kasutada fliisfilterkotti. Seadme elemendid Seadmel olevad sümbolid HOIATUS: Käesolev seade sisaldab ter- vist kahjustavat tolmu. Seadet tühjendada ja hooldada ning tolmukotti eemdaldada tohivad ainult asjatundjad, kellel on sobiv individuaalne kaitsevarustus. Ärge lülitage sisse, enne kui on paigaldatud terve filtri- süsteem. Padrunfilter (PES) Tellimisnr. 2.889-219.0 Ohutusalased märkused Kasutuselevõtt Kuivimemine 178 ET– 3 Joonis Avage imemispea lukk ja eemaldage see. Pange fliisist filtrikott peale. Paigaldage imemispea ja lukustage see. OHT Märgimemisel ei tohi sisse tõmmata tervi- sele ohtlikku tolmu. Joonis Harjaribade mahamonteerimine. Kummihuulte paigaldamine. Joonis Avage imemispea lukk ja eemaldage see. Tõmmake fliisfilterkott äärikust suuna- ga üles välja. Klappige lukustuslapats kokku ja sulge- ge fliisist filtrikott tihedalt. Kõrvaldage kasutatud fliisist filtrikott vastavalt seadusesätetele. Paigaldage imemispea ja lukustage see. – Märja mustuse imemiseks tuleb fliisist filtrikott alati ära võtta. – Märja mustuse imemisel polsterdüüsi- ga (lisavarustus) või vuugidüüsiga või kui mõnest mahutist imetakse peami- selt vett, on soovitatav mitte kasutada funktsiooni "Poolautomaatne filtripu- hastus". – Pärast märgpuhastuse lõpetamist: Pu- hastage padrunfilter filtripuhastusega. Puhastage mahuti niiske lapiga ja kui- vatage. Joonis Imivoolik on varustatud kiirühendus-süs- teemiga. Ühendada saab kõiki tarvikuid, mille nimiläbimõõt on 35 mm. Ühendadage võrgupistik. Seadke pealüliti soovitud programmile. Ainult integreeritud pistikupesaga sead- metel: OHT Vigastusoht! Pistikupesa on ette nähtud ai- nult elektritööriistade vahetuks ühendami- seks imuriga. Igasugune muu kasutusviis ei ole lubatud. Ühendage elektritööriista võrgupistik tolmuimejaga. Imur on ooterežiimis. Seadke pealüliti programmile 2. Märkus: Tolmuimeja lülitub automaatselt koos elektriseadmega sisse ja välja. Juhis: Imuril on käivitusviivitus kuni 0,5 se- kundit ja järeltalitlusaeg kuni 5 sekundit. Märkus: Andmed elektriseadmete võimsu- se kohta leiate tehnilistest andmetest. Joonis Eemaldage imitoru küljest kõver otsik. Kruvige klamberühendus maha. Kruvige kummimuhv külge. Joonis Ühendage kummimuhv elektritööriista külge. Fliisist filtrikoti paigaldamine Märgpuhastus Kummiliistude paigaldus Fliisist filtrikoti eemaldamine Üldist Kiirühendus Käsitsemine Pealüliti Seade VÄLJA Seade SISSE Poolautomaatne filtripuhas- tus: SISSE Pistikupesa: VÄLJA Seade SISSE Poolautomaatne filtripuhas- tus: SISSE Pistikupesa: SISSE Seadme sisselülitamine Töötamine elektritööriistadega 179ET– 4 Juhis: Rakendades filtripuhastust iga 5-10 minuti järel pikeneb padrunfiltri eluiga. Märkus: Poolautomaatse filtripuhastuse sisselülitamine on võimalik ainult siis, kui masin on sisse lülitatud. Vajutage poolautomaatse filtripuhastu- se klahvi 5x. Padrunfiltrit puhastatakse siis õhuvooluga (pulseeriv müra). Power-puhastamine (eriti filtri tugeva määrdumise korral): Sulgege imitoru või kaar käega ja vajutage samaaegselt 5x poolautomaatse filtripuhastusmeh- hanismi klahvile. 몇 ETTEVAATUS Järgige kohalikke heitvete käitlemise ees- kirju. – Imikanal on varustatud ujukiga. – Kui kõrgeim lubatud musta vee tase anumas on käes, katkestatakse ime- misvool. Lülitage seade pealülitist välja. Vajutage poolautomaatse filtripuhastu- se nupule 5x. Lülitage seade pealülitist välja. Tõmmake toitejuhe pistikupesast välja. Tühjendage paak. Imege seade seest ja väljast puhtaks ja pühkige niiske lapiga üle. Joonis Säilitage imitorusid, imivoolikut ja toite- kaablit nagu joonisel kujutatud. Hoidke seadet kuivas ruumis, kaitstuna omavolilise kasutamise vastu. 몇 ETTEVAATUS Vigastusoht! Transportimisel jälgige sead- me kaalu. Võtke imitoru koos põrandaotsakuga hoidikust välja. Kandmiseks võtke kinni seadme kandesangast ja imitorust. Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu. 몇 ETTEVAATUS Vigastusoht! Ladustamisel jälgige seadme kaalu. Seda seadet tohib ladustada ainult siseruu- mides. OHT Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tõmmata. Tolmu eemaldavad seadmed on vastavalt kutseliidu eeskirjadele A1 kaitseseadmed ohtude vältimiseks ja kõrvaldamiseks. – Kasutaja poolt hooldamiseks tuleb sea- de koost lahti võtta, puhastada ja hool- dada, kuivõrd see on võimalik, ilma seejuures hoolduspersonali ja teisi isi- kuid ohustamata. Vajalike ohutusnõue- te hulka kuulub muuseas lahtivõtmisele eelnev kahjulike ainete neutraliseerimi- ne. Hoolitsege eelnevalt selle eest, et kohas, kus masin koost lahti võetakse, oleks filtreeritud ventilatsioon, puhasta- tud tööpind ning et rakendataks sobivad abinõud personali kaitseks. – Seadme välispind tuleb enne ohualast eemaldamist tolmuimeja meetodil ohtli- kest ainetest puhastada ja puhtaks püh- kida või töödelda tihendusvahendiga. Pärast ohualast eemaldamist tuleb seadme kõiki osi käsitleda saastatud osadena. Tolmu levimise vältimiseks tuleb rakendada sobivaid meetmeid. – Hooldus- ja remonttööde käigus tuleb minema visata kõik saastatud osad, mida ei ole võimalik rahuldaval määral puhastada. Sellised osad tuleb utilisee- rida õhukindlates kottides vastavalt kehtivatele jäätmekäitluseeskirjadele. Poolautomaatne filtripuhastus Prahimahuti tühjendamine Seadme väljalülitamine Pärast iga kasutamist Seadme ladustamine Transport Hoiulepanek Korrashoid ja tehnohooldus 180 ET– 5 몇 HOIATUS Ohtude ennetamiseks tuleb ohutusseadi- seid regulaarselt hooldada. See tähendab kontrollimist vähemalt kord aastat tootja või instrueeritud isiku poolt ohutustehniliselt laitmatu talitluse, nt seadme tiheduse, filtri vigastuse osas. TÄHELEPANU Vigastusoht! Ärge kasutage puhastamiseks silikooni sisaldavaid hooldusvahendeid. – Lihtsamaid hooldustöid saate Te ka ise teostada. – Seadme pealispinda ja mahuti sisekül- ge tuleb regulaarselöt niiske lapiga pu- hastada. OHT Oht tervist kahjustava tolmu näol. Hooldus- tööde puhul (nt filtri vahetus) tuleb kanda P2 või kõrgema klassi kaitsemaski ja ühe- kordselt kasutatavat riietust. Avage imemispea lukk ja eemaldage see. Keerake imipead 180° ja võtke ära. Keerake kinnitusmutter välja. Võtke padrunifilter ära. Utiliseerige kasutatud padrunfilter vas- tavalt seadusesätetele. Paigaldage uus padrunifilter. Pange kinnitusmutter kohale ja keerake kinni. Paigaldage imemispea ja lukustage see. Joonis Avage imemispea lukk ja eemaldage see. Tõmmake fliisfilterkott äärikust suuna- ga üles välja. Klappige lukustuslapats kokku ja sulge- ge fliisist filtrikott tihedalt. Kõrvaldage kasutatud fliisist filtrikott vastavalt seadusesätetele. Pange uus fliisist filtrikott peale. Paigaldage imemispea ja lukustage see. OHT Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tõmmata. Märkus: Rikke (nt filtri purunemine) ilmne- misel tuleb seade kohe välja lülitada. Rike tuleb enne seadme uuesti kasutusele võt- mist kõrvaldada. Kontrollige vooluvarustuse pistikupesa ja kaitset. Kontrollige seadme võrgukaabel, võr- gupistik ja vajaduse korral pistikupesa üle. Lülitage seade sisse. – Ujuk sulgeb imikanali. Tühjendage tolmumahuti. Eemaldage imidüüsi, imitoru, imivooliku või padrunifiltri ummistused. Vahetage välja täis fliisist filtrikott. Vajutage poolautomaatse filtripuhastu- se nupule 5x. Seejuures peab seade olema sisse lülitatud. Vahetage välja padrunifilter. Kontrollige, kas padrunfilter on õigesti paigaldatud.

Vahetage välja padrunifilter. Imivoolik ei ole ühendatud. Pöörduge klienditeenindusse. Pöörduge klienditeenindusse. Padrunifiltri vahetamine Fliisist filtrikoti vahetamine Abi häirete korral Imiturbiin ei tööta Imiturbiin töötab, aga seade ei ime Imemisjõud väheneb Tolm pääseb imemisel välja Poolautomaatne filtripuhastus ei tööta Poolautomaatne filtripuhastus ei lülitu välja Poolautomaatset filtripuhastust ei saa sisse lülitada 181ET– 6 Kui riket ei ole võimalik kõrvaldada, tu- leb lasta klienditeenindusel seadet kont- rollida. Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Sead- mel esinevad rikked kõrvaldame garan- tiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palu- me pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõen- dava dokumendi. Kasutage ainult originaaltarvikuid ja origi- naalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com. Käesolevaga kinnitame, et allpool kirjelda- tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt- sioonilt EL direktiivide asjakohastele põhi- listele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tege- mise korral seadme juures kaotab käesolev deklaratsioon kehtivuse. 5.967-581 Allakirjutanud tegutsevad juhatuse ülesan- del ja volitusega. Dokumentatsiooni eest vastutav isik: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 Klienditeenindus Garantii Lisavarustus ja varuosad ELi vastavusdeklaratsioon Toode: Märg- ja kuivtolmuimeja Tüüp: 1.378-xxx Asjakohased EL direktiivid: 2006/42/EU (+2009/127/EU) 2014/30/EL 2011/65/EL Kohaldatud ühtlustatud standardid: EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Kohaldatud riiklikud standardid

Chairman of the Board of Management Director Regulatory Affairs & Certification 182 ET– 7 Tehnilised andmed NT 22/1 Ap L NT 22/1 Ap Te L Võrgupinge V 220-240 220-240 Sagedus Hz 1~ 50-60 1~ 50-60 Maksimaalne võimsus W 1300 1300 Nominaalvõimsus W 1200 1200 Paagi maht l 22 22 Vedeliku täitekogus l 13 13 Õhukogus (maks.) m

/h 130 130 Alarõhk (maks.) kPa (mbar) 19,0 (190) 19,0 (190) Elektritööriistade võimsus W -- 100-2100 Kaitse liik -- IPX4 IPX4 Elektriohutusklass II -- -- -- I Imivooliku läbimõõt mm 35 35 Imivooliku pikkus m 1,9 1,9 pikkus x laius x kõrgus mm 380 x 370 x 480 380 x 370 x 480 Tüüpiline töömass kg 5,7 6,1 Tuvastatud väärtused vastavalt standardile EN 60335-2-69 Helirõhu tase L

dB(A) 1 1 Käte/käsivarte vibratsiooniväärtus m/s

Ap L Detaili nr.: Kaabli pikkus EU 6.650-818.0 6 m Võrgukaabel H05VV-F 3x1,5 mm
