KASUTUSJUHEND KM 100100 R Bp Pack Kärcher

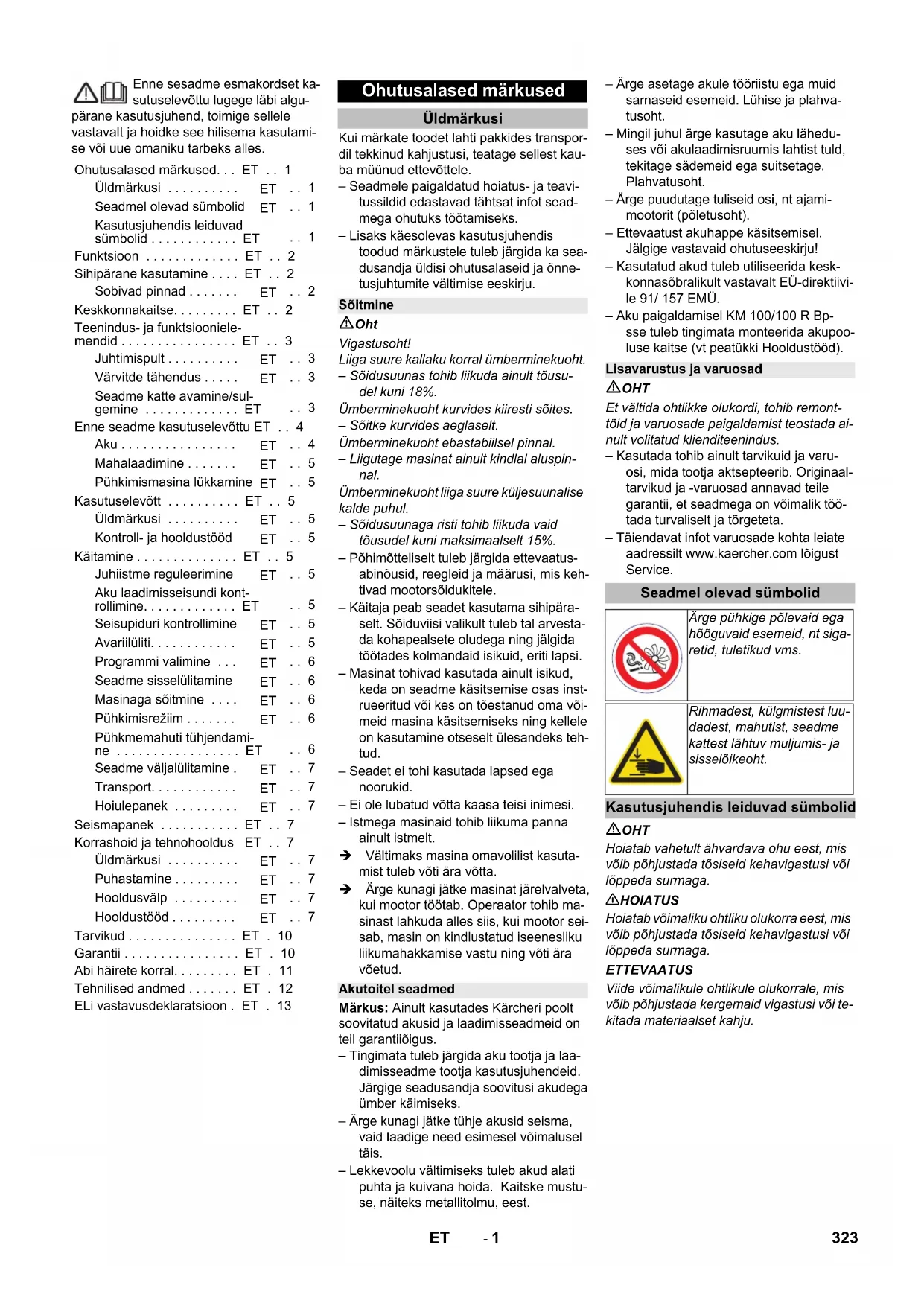

Chairman of the Board of Management Director Regulatory Affairs & Certification 322 BG- 1 Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu- pärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutami- se või uue omaniku tarbeks alles. Kui märkate toodet lahti pakkides transpor- dil tekkinud kahjustusi, teatage sellest kau- ba müünud ettevõttele. – Seadmele paigaldatud hoiatus- ja teavi- tussildid edastavad tähtsat infot sead- mega ohutuks töötamiseks. – Lisaks käesolevas kasutusjuhendis toodud märkustele tuleb järgida ka sea- dusandja üldisi ohutusalaseid ja õnne- tusjuhtumite vältimise eeskirju. Oht Vigastusoht! Liiga suure kallaku korral ümberminekuoht. – Sõidusuunas tohib liikuda ainult tõusu- del kuni 18%. Ümberminekuoht kurvides kiiresti sõites. – Sõitke kurvides aeglaselt. Ümberminekuoht ebastabiilsel pinnal. – Liigutage masinat ainult kindlal aluspin- nal. Ümberminekuoht liiga suure küljesuunalise kalde puhul. – Sõidusuunaga risti tohib liikuda vaid tõusudel kuni maksimaalselt 15%. – Põhimõtteliselt tuleb järgida ettevaatus- abinõusid, reegleid ja määrusi, mis keh- tivad mootorsõidukitele. – Käitaja peab seadet kasutama sihipära- selt. Sõiduviisi valikult tuleb tal arvesta- da kohapealsete oludega ning jälgida töötades kolmandaid isikuid, eriti lapsi. – Masinat tohivad kasutada ainult isikud, keda on seadme käsitsemise osas inst- rueeritud või kes on tõestanud oma või- meid masina käsitsemiseks ning kellele on kasutamine otseselt ülesandeks teh- tud. – Seadet ei tohi kasutada lapsed ega noorukid. – Ei ole lubatud võtta kaasa teisi inimesi. – Istmega masinaid tohib liikuma panna ainult istmelt. Vältimaks masina omavolilist kasuta- mist tuleb võti ära võtta. Ärge kunagi jätke masinat järelvalveta, kui mootor töötab. Operaator tohib ma- sinast lahkuda alles siis, kui mootor sei- sab, masin on kindlustatud iseenesliku liikumahakkamise vastu ning võti ära võetud. Märkus: Ainult kasutades Kärcheri poolt soovitatud akusid ja laadimisseadmeid on teil garantiiõigus. – Tingimata tuleb järgida aku tootja ja laa- dimisseadme tootja kasutusjuhendeid. Järgige seadusandja soovitusi akudega ümber käimiseks. – Ärge kunagi jätke tühje akusid seisma, vaid laadige need esimesel võimalusel täis. – Lekkevoolu vältimiseks tuleb akud alati puhta ja kuivana hoida. Kaitske mustu- se, näiteks metallitolmu, eest. – Ärge asetage akule tööriistu ega muid sarnaseid esemeid. Lühise ja plahva- tusoht. – Mingil juhul ärge kasutage aku lähedu- ses või akulaadimisruumis lahtist tuld, tekitage sädemeid ega suitsetage. Plahvatusoht. – Ärge puudutage tuliseid osi, nt ajami- mootorit (põletusoht). – Ettevaatust akuhappe käsitsemisel. Jälgige vastavaid ohutuseeskirju! – Kasutatud akud tuleb utiliseerida kesk- konnasõbralikult vastavalt EÜ-direktiivi- le 91/ 157 EMÜ. – Aku paigaldamisel KM 100/100 R Bp- sse tuleb tingimata monteerida akupoo- luse kaitse (vt peatükki Hooldustööd). OHT Et vältida ohtlikke olukordi, tohib remont- töid ja varuosade paigaldamist teostada ai- nult volitatud klienditeenindus. – Kasutada tohib ainult tarvikuid ja varu- osi, mida tootja aktsepteerib. Originaal- tarvikud ja -varuosad annavad teile garantii, et seadmega on võimalik töö- tada turvaliselt ja tõrgeteta. – Täiendavat infot varuosade kohta leiate aadressilt www.kaercher.com lõigust Service. OHT Hoiatab vahetult ähvardava ohu eest, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 HOIATUS Hoiatab võimaliku ohtliku olukorra eest, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. ETTEVAATUS Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergemaid vigastusi või te- kitada materiaalset kahju. Ohutusalased märkused. . . ET . . 1 Üldmärkusi . . . . . . . . . .

Seadmel olevad sümbolid

Kasutusjuhendis leiduvad sümbolid . . . . . . . . . . . . ET

Funktsioon . . . . . . . . . . . . . ET . . 2 Sihipärane kasutamine . . . . ET . . 2 Sobivad pinnad . . . . . . .

Keskkonnakaitse. . . . . . . . . ET . . 2 Teenindus- ja funktsiooniele- mendid . . . . . . . . . . . . . . . . ET . . 3 Juhtimispult . . . . . . . . . .

Värvitde tähendus . . . . .

Enne seadme kasutuselevõttu ET . . 4 Aku . . . . . . . . . . . . . . . .

Kasutuselevõtt . . . . . . . . . . ET . . 5 Üldmärkusi . . . . . . . . . .

Kontroll- ja hooldustööd

Masinaga sõitmine . . . .

Seadme väljalülitamine .

Tarvikud . . . . . . . . . . . . . . . ET . 10 Garantii . . . . . . . . . . . . . . . . ET . 10 Abi häirete korral. . . . . . . . . ET . 11 Tehnilised andmed . . . . . . . ET . 12 ELi vastavusdeklaratsioon . ET . 13 Ohutusalased märkused Üldmärkusi Sõitmine Akutoitel seadmed Lisavarustus ja varuosad Seadmel olevad sümbolid Ärge pühkige põlevaid ega hõõguvaid esemeid, nt siga- retid, tuletikud vms. Rihmadest, külgmistest luu- dadest, mahutist, seadme kattest lähtuv muljumis- ja sisselõikeoht. Kasutusjuhendis leiduvad sümbolid 323ET- 2 Pühkimismasin töötab üleheitepõhimõttel. – Külgmised harjad (3) puhastavad pühi- tava pinna nurki ja servi ning toimetab prahi pühkimisvaltsi teele. – Pöörlev pühkimisvalts (4) toimetab mustuses otse prahimahutisse (5). – Paagis ülepaiskunud tolm eraldatakse tolmufiltri (2) abil ja filtreeritud puhas õnk imetakse läbi puhuri (1) välja. Kasutage seda pühkimismasinat ainult vastavalt kasutusjuhendi andmetele. Enne kasutamist tuleb kontrollida sead- me ja selle tööks vajalikke seadiste sei- sundit ja töökindlust. Juhul kui seisund ei ole laitmatu, ei tohi seadet või tarvikut kasutada. – See pühkimismasin on ette nähtud mustade pindade pühkimiseks sise- ja välitingimustes. – Masinaga ei tohi liikuda avalikel teedel. – Seade ei sobi terviseloe ohtliku tolmu imemiseks. – Seadme juures ei tohi teha mingeid muudatusi. – Mitte kunagi ei tohi seadmesse pühki- da/imeda plahvatusohtlikke vedelikke, tuleohtlikke gaase ega lahjendamata happeid ja lahusteid! Selliste hulka kuu- luvad bensiin, värvilahustid või kütteõli, mis võivad imemisõhu keerises moo- dustada plahvatusohtlikke aurusid või segusid, samuti kuuluvad sellesse gruppi atsetoon, lahjendamata happed ja lahustid, sest need võivad rikkuda seadme valmistamiseks kasutatud ma- terjale. – Ärge pühkige/imege masinasse põle- vaid ega hõõguvaid esemeid. – Seade sobib ainult kasutusjuhendis loetletud pinnakatete töötlemiseks. – Sõita tohib ainult ainult aladel, kus see on ettevõtja või tema poolt volitatud isi- ku poolt masina kasutamiseks lubatud. – On keelatud viibida ohualas. On keela- tud kasutada seadet ruumides, kus võib esineda plahvatusohtu. – Üldiselt kehtib: Vältige masina sattu- mist kergestisüttivate materjalide lähe- dusse (plahvatus-/tuleoht). – Asfalt – Tööstuspinnad – Valatud põrandad – Betoon – Sillutiskivid –Vaip Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH Funktsioon Sihipärane kasutamine Sobivad pinnad Keskkonnakaitse Pakendmaterjalid on taaskasu- tatavad. Palun ärge visake pa- kendeid majapidamisprahi hulka, vaid suunake need taas- kasutusse. Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Patareid, õli ja muud sarnased ained ei tohi jõuda keskkonda. Seetõttu palume vanad sead- med likvideerida vastavate ko- gumissüsteemide kaudu. 324 ET- 3 1 Võtmega lüliti 2Rool 3 Iste (istme kontaktlülitiga) 4 Tolmufilter 5 Märg-/kuiv klapp 6 Seadme kate 7 Tagumine tihendliist 8Aku (KM 100/100 R Bp Pack) 9 Laadija (seadmekatte all) (KM 100/100 R Bp Pack) 10 Külgmine tihendliist 11 Prahimahuti (mõlemapoolne) 12 Küljepaneel 13 Pühkimisvalts 14 Eesmine tihendliist 15 Jämeda mustuse klapp 16 Jämeda mustuse klapi tõstmise/lange- tamise pedaal 17 Vasakpoolne küllgmine hari (lisavarus- tus) 18 Külgmise harja kinnitus 19 Parempoolne külgmine hari 20 Gaasipedaal 21 Eesmine kate 22 Juhtimispult 1 Programmilüliti 2 Avariilüliti 3 Filtri puhastamine 4 Helisignaal 5 Töötundide loendur 6 Märgutuled A Aku laadimisseisund (punane/kollane/ roheline) B Veomootori ülekoormus (punane) C Pühkimisvaltsi ülekoormus (punane) – Puhastusprotsessi juhtelemendid on kollased. – Hoolduse ja teeninduse juhtelemendid on helehallid. OHT Seadme katte sulgemisega kaasneb mulju- misoht. Seetõttu sulgege seadme kate aeglaselt. Avage seadme kate selleks ettenähtud käepideme süvendist (tõmmake üles). Tõmmake käepide hoidikust välja. Teenindus- ja funktsioonielemendid Juhtimispult Märgutuled Värvitde tähendus Seadme katte avamine/sulgemine 325ET- 4 Torgake käepide puhuril olevasse pes- sa. Seadme katte sulgemiseks tõmmake käepide pesast välja ja laske fikseeruda seadme kattel olevasse hoidikusse. Akusid käideldes järgige kindlasti järgmisi hoiatusi: Oht Plahvatusoht! Ärge asetage akule, s.t. klemmidele ja elementide ühendajale, töö- riistu ega muid sarnaseid esemeid. Oht Vigastusoht! Haavad ei tohi kunagi kokku puutuda pliiga. Pärast aku juures töötamist puhastage alati käsi. OHT Tule- ja plahvatusoht! – Suitsetamine ja lahtine tuli on keelatud. – Ruumid, kus laetakse akusid, peavad olema hästi ventileeritud, sest laadimi- sel tekkib väga plahvatusohlik gaas. – Akusid ei tohi vabas õhus laadida. Oht Happepõletuse oht! – Silma või nahale pritsinud hape tuleb ära loputada suure hulga puhta veega. – Seejärel pöörduge viivitamatult arsti poole. – Saastunud rõivaid peske veega. Juhis: KM 100/100 R Bp Pack puhul on aku ja laadija juba paigaldatud. Avage seadme kate, pange käepide ko- hale. Asetage aku akuhoidikusse. Ühendage klemm (punane kaabel) plusspoolega (+). Ühendage klemm miinuspoolega (-). Märkus: Kontrollige, kas akupoolused ja klemmid on klemmikaitserasvaga küllalda- selt kaitstud. ETTEVAATUS Enne seadme kasutuselevõttu ja vajadusel tuleb akusid laadida. OHT Plahvatusoht! Laadimisprotsessi ajal peab seadmekate jääma avatuks. Oht Vigastusoht! Järgige akut käideldes ohu- tusnõudeid. Järgige laadimisseadme tootja kasutusjuhendit. Oht Laadige akut ainult sobiva laaduriga. Juhis: Kui aku on täislaetud, lahutage laa- dija kõigepealt võrgust ja siis akust. Oht Vigastusoht! Laadimisseadet tohib kasuta- da ainult siis, kui toitekaabel ei ole vigasta- tud. Tootja, volitatud klienditeenindus või kvalifitseeritud elektrik peab katkise toite- kaabli viivitamatult välja vahetama. Juhis: Seade on seeriaviisiliselt varustatud hooldusvaese akuga. Avage seadme kate, pange käepide ko- hale. Torgake laadimisseadme võrgupistik seinakontakti. Kui võrgupistik on sees, osutab aku kont- rollnäit laadimisprotsessi seisundit: OHT Laadige akut ainult sobiva, KÄRCHERi soovitatud laadijaga (tellimisnr 6.654-107). Üks tund enne laadimisaja lõppu lisada destilleeritud vett, järgida õiget happe- taset. Aku on vastavalt tähistatud. OHT Söövitusoht. Vee lisamine aku tühjenemi- sel võib põhjustada happelekke! Kasutage akuhappega ümberkäimisel kaitseprille ja järgige eeskirju, et vältida vigastusi ja rõi- vaste hävimist. Nahale või rõivastele sattu- nud happepritsmed loputage koheselt rohke veega välja. ETTEVAATUS Vigastusoht. Akudesse lisamiseks kasuta- da ainult destilleeritud või soolatustatud vett (VDE 0510). Mitte kasutada lisaaineid (nn omadusi parandavaid vahendeid), vas- tasel korral kaotab igasugune garantii keh- tivuse. Lülitage laadimisseade välja ja lahuta- ge vooluvõrgust. Ilma sisseehitatud laadurita seadmete puhul: Tõmmake aku pistik laadimis- kaabli küljest lahti ja ühendage sead- mega. Avage seadme kate, pange käepide ko- hale. Ühendage klemm miinuspoolelt (-) lah- ti. Ühendage klemm plusspoolelt (+) lahti. Võtke aku akuhoidikust välja. Utiliseerige kasutatud aku vastavalt kehtivatele määrustele. ETTEVAATUS Happega täidetud akude puhul kontrollige regulaarselt vedeliku taset. – Täislaetud aku happe erikaal on 20 °C juures 1,28 kg/l. – Tühja aku happe erikaal on 1,00 kuni 1,28 kg/l. – Kõigis elementides peab happe erikaal olema võrdne. Keerake kõik akuelementide korgid väl- ja. Enne seadme kasutuselevõt-

Aku Aku ohutusnõuded Järgige akul, kasutusjuhendis ja sõiduki kasutusjuhendis olevaid märkusi! Kandke kaitseprille! Jälgige, et lapsed ei puutuks kokku akude happega! Plahvatusoht! Tuli, sädemed, lahtine tuli ja suitsetamine on keelatud! Happepõletuse oht! Esmaabi! Hoiatus! Utiliseerimine! Ärge visake akut prügikonteine- risse! Aku paigaldamine ja ühendamine Aku laadimine (1) Laadimisprotsess KM 100/100 R Bp Pack Akut laetakse põleb kollane tuli Aku on laetud põleb roheline tuli Rike põleb punane tuli (2) Laadimisprotsess KM 100/100 R Bp Vähest hooldust nõudvad akud Pärast laadimisprotsessi lõppu Aku mahamonteerimine Akuvedeliku taseme kontrollimine ja korrigeerimine 326 ET- 5 Igast elemendist tuleb happekontrollija- ga proov võtta. Pange happeproov uuesti samasse elementi tagasi. Kui vedelikutase on liiga madal, lisage elementidesse destilleeritud vett kuni tähiseni. Laadige akut. Keerake akuelementide korgid peale tagasi. OHT Vigastusoht! Ärge kasutage masina maha- laadimiseks kahveltõstukit. Märkus: Kõigi funktsioonide koheseks väl- jalülitamiseks vajutage avariilülitit ja keera- ke võtmelüliti asendisse "0". Toimige mahalaadimisel järgmiselt: Lõigake katki plastmassist pakkepael ja eemaldage kile. Eemaldage kinnituspunktidest kinnitus- lindid. Aluse neli tähistatud põhjalauda on kin- nitatud kruvidega. Kruvige need lauad maha. Asetage aluse servale lauad. Seadke lauad nii, et need oleksid masina ratas- te ees. Kinnitage lauad kruvidega. Lükake pakendis kaasasolev latt toeks rambi alla. Eemaldage rataste fikseerimiseks ka- sutatavad puuklotsid ja lükake rambi al- la. Seisupidur vabastada (vt Pühkimisma- sina lükkamine). Lükake seade tekkinud kaldteed pidi alulselt maha. Ühendage aku (vt ptk "Hooldus"). Keerake avariilülitit, et see lukustusest vabastada. Seadke programmilüliti astmele 1 (sõit). Seadke võtmelüliti asendisse “1”. Sõidutage seade aeglaselt rambilt ma- ha. Seadke võtmelüliti asendisse “0”. Oht Vigastusoht! Enne seisupiduri käsitsi va- bastamist tuleb seade eemaleveeremise vastu kindlustada. Pärast seisupiduri va- bastamist veereb seade pidurdamatult. Tõmmake pidurikang rattast eemale ja hoidke selles asendis. Sellega on seisupiduri funktsioon väljs ja masinat saab lükata. Pange pühkimismasin tasasele pinna- le. Võtke võti ära. Kontrollige aku laadimisseisundit. Kontrollige külgmist harja. Kontrollige pühkimisvaltsi. Puhastage tolmufiltrit. Tühjendage pühkmemahuti. Rehvirõhu kontrollimine. Märkus: Kirjeldust vt peatükist "Hooldus ja jooksevremont". Avage seadme kate, pange käepide ko- hale. Keerake istmesiinide tiibmutreid pisut lahti. Lükake iste vastavasse asendisse. Keerake tiibmutrid kinni. Märkus: Kui reguleerimisvahemikust ei pii- sa, on reguleerimiseks veel teine võimalus. Keerake välja 4 istme kontaktlüliti plaa- dil olevat kruvi. Võtke plaat ära. Lükake iste ette. Vabastage istme 4 kinnituskruvi. Nihutage istet ja keerake kinni. Paigaldage istme kontaktlüliti plaat. – Põleb roheline märgutuli Aku on laetud. – Põleb kollane märgutuli Aku on peaaegu tühi. Lõpetage pühkimisrežiim ja laadige akut. – Vilgub punane märgutuli Tühjenemispiir on saavutatud. Sõidurežiim on võimalik veel 3 minutit, seejärel lülitub seade välja. Seejärel ei saa seadet enam käivitada ja akut tuleb laadida vähemalt 3 tundi. – Põleb punane märgutuli Aku on tühjaks saanud. Juhtseade on püh- kimissüsteemi välja lülitanud. Laadige akut. Oht Õnnetusoht. Enne igakordset kasutamist tuleb tasasel pinnal kontrollida seisupiduri tööd. Istumisasendi võtmine. Keerake avariilülitit, et see lukustusest vabastada. Seadke programmilüliti astmele 1 (sõit). Seadke võtmelüliti asendisse “1”. Vajutage kergelt gaasipedaalile. Pidur peab kuuldavalt vabanema. Ma- sin peab tasasel pinnal kergelt veerema hakkama. Kui pedaal lahti lastakse, ra- kendub pidur kuuldavalt. Masin tuleb seisata ja pöörduda klienditeenindusse, kui ülalnimetatu ei pea paika. – Masinal on avariilüliti. Kui sellele vajuta- da, peatub masin koheselt ja toimima hakkab automaatne seisupidur. – Et masin uuesti tööle panna, tuleb es- malt vabastada avariilüliti, siis lülitada võtmelüliti korraks välja ja uuesti sisse. Mahalaadimine (1) Ilma sisseehitatud akuta seade (2) Sisseehitatud akuga seade Pühkimismasina lükkamine Kasutuselevõtt Üldmärkusi Kontroll- ja hooldustööd Käitamine Juhiistme reguleerimine Aku laadimisseisundi kontrollimine Seisupiduri kontrollimine Avariilüliti 327ET- 6 1Sõitmine Kasutuskohta sõitmine. 2 Pühkimisvaltsiga pühkimine Pühkimisvalts lastakse alla. Pühkimis- valts ja külgmine hari pöörlevad. 3 Pühkimine parema külgharjaga Pühkimisrull ja parem külghari langeta- takse. 4 Pühkimine vasaku külgharjaga (valikuli- ne) Rullhari ja vasak külghari langetatakse. 5 Pühkimine mõlema külgharjaga (valiku- line) Rullhari ja mõlemad külgharjad lange- tatakse. Juhis: Seade on varustatud istme kontakt- lülitiga. Juhiistmelt lahkudes lülitub seade välja ja seisupidur rakendub automaatselt. Istuge juhiistmele. ÄRGE vajutage gaasipedaalile. Seadke programmilüliti astmele 1 (sõit). Seadke võtmelüliti asendisse “1”. OHT Kukkumisoht! Sõidu ajal ei ole lubatud püsti tõusta. Juhis: Kui seade lülitatakse istme kontakt- lüliti kaudu välja, põlevad juhtpaneelil 5 LED-i. Lülitage seade võtmelülitiga välja. Juhis: Kui istme kontaktlüliti või võtmelüliti lülitatakse sõidupedaali vajutamise ajal sis- se, lülitub sõiduajam välja ning külghari, pühkimisrull, puhur ja LED-id lülituvad sis- se (teenindusfunktsioon). Abinõu: Vabas- tage sõidupedaal. Vajutage aeglaselt gaasipedaali. OHT Vigastusoht! Tagasikäigul ei tohi põhjusta- da ohtu kolmandatele isikutele, vajadusel kasutage juhendaja abi. Vajutage aeglaselt gaasipedaali. – Gaasipedaaliga saab sõidukiirust suju- valt reguleerida. – Kui tõusudel võimsus langeb, võib gaa- sipedaali kergelt tagasi võtta. Vabastage gaasipedaal, masin pidur- dab automaatselt ja jääb seisma. Ülesõitmine paigalolevatest kuni 50 mm ta- kistustest: sõitke aeglaselt ja ettevaatlikult üle. Ülesõitmine paigalolevatest üle 50 mm ta- kistustest: Takistustest tohib üle sõita ainult sobiva kaldpinna abil. Sõiduajami kahjustuste vältimiseks on sea- de varustatud ülekoormusnäidiku ja väljalü- litusega. – Kui sõiduajami koormus jõuab kriitilise piirini, vilgub ülekoormusnäidik. Koor- must saab hoida 1 minuti, siis lülitab juhtsüsteem seadme välja. – Kui sõiduajami koormus ületab ülekoor- muse piiri, lülitab juhtsüsteem seadme kohe välja. Keerake võtmelüliti asendisse “0“, oo- dake veidi ja keerake tagasi asendisse “1“. Pühkimissüsteemi kahjustuste vältimiseks on seade varustatud ülekoormusnäidiku ja väljalülitusega. – Kui pühkimissüsteemi koormus jõuab ülekoormuse piirini, põleb ülekoormus- näidik ja juhtsüsteem lülitab pühkimis- süsteemi 4 sekundi pärast välja. Keerake võtmelüliti asendisse “0“, oo- dake veidi ja keerake tagasi asendisse “1“. Oht Vigastusoht! Kui jämeda mustuse klapp on lahti, võib pühkimisvalts kive või kivitükke ette paisata. Jälgige, et inimesed, loomad või esemed ei oleks ohustatud. ETTEVAATUS Ärge pühkige seadmesse pakilinte, traate vms., see võib pühkimissüsteemi vigasta- da. ETTEVAATUS Et vältida pinna vigastamist, ärge laske pühkimismasinal ühel kohal töötada. Märkus: Optimaalse puhastustulemuse saavutamiseks tuleb liikumiskiirus sobitada valitsevate oludega. Märkus: Töö käigus tuleks pühkmemahutit regulaarsete ajavahemike tagant tühjenda- da. Märkus: Pinna puhastamisel laske ainult pühkimisvalts alla. Märkus: Külgmisi servi puhastades laske täiendavalt alla külgmine hari. Seadke programmilüliti astmele 2. Püh- kimisvalts lastakse alla. Pühkimisvalts ja külgmine hari pöörlevad. Märkus: Suuremate, kuni 60 mm kõrguste osade pühkimiseks, nt joogipurgid, tuleb jä- meda mustuse klapp lühikeseks ajaks üles tõsta. Jämeda mustuse klappi ülestõstmine: Suruge jämeda mustuse klappi ette ja hoidke allavajutatuna. Katkestamiseks võtke jalg pedaalilt. Märkus: Optimaalses puhastustulemuse võib saavutada ainult siis, kui jämeda mus- tuse klapp on täielikult alla lastud. Seadke programmilüliti astmele 3. Kül- gemised harjad ja pühkimisvalts lastak- se alla. Märkus: Pühkimisvalts ja külgmised harjad käivituvad automaatselt. Märkus: Töö käigus tuleks pühkmemahutit regulaarsete ajavahemike tagant tühjenda- da. Märkus: Töö käigus tuleks toolmufiltrit re- gulaarsete ajavahemike tagant puhastada. Märg-/kuiv klapp sulgeda. Märg-/kuiv klapp avada. Märkus: Nii hoitakse ära filtrisüsteemi um- mistumine. Märg-/kuiv klapp avada. Märkus: Nii kaitstakse filtrit niiskuse eest. – Lülitage sisse käsitsi filtripuhastus. Vajutage filtripuhastuse lülitit. Filtrit pu- hastatakse 15 sekundi vältel. Märkus: Oodake, kuni filtripuhastus on lõp- penud ja tolm alla langenud, enne kui avate või tühjendate prahimahuti. Tõstke prahimahuti pisut üles ja tõm- make välja. Programmi valimine Seadme sisselülitamine Masinaga sõitmine Edasisuunas sõitmine Tagurpidi sõitmine

Käitumine sõidul Pidurdamine Takistustest ülesõitmine Veomootori ülekoormus Pühkimisrulli ülekoormus Pühkimisrežiim Pühkimisvaltsiga pühkimine Pühkimine ülestõstetud jämeda mustu- se klapiga Külgmise harjaga puhastamine Kuiva pinna pühkimine Kiudse ja kuiva prahi (nt kuiv rohi, õled) pühkimine Niiskete või märgade pindade pühkimi-

Filtri puhastamine Pühkmemahuti tühjendamine 328 ET- 7 Tühjendage pühkmemahuti. Lükake prahimahuti sisse ja laske asendisse fikseeruda. Tühjendage vastasolev prahimahuti. Seadke programmilüliti astmele 1 (sõit). Pühkimisvalts ja külgmised harjad tõs- tetakse üles. Keerake võtmelüliti asendisse "0" ja tõmmake võti ära. Märkus: Pärast masina väljalülitamist pu- hastatakse tolmufiltrit automaatselt u. 15 sekundit. Sel ajal ei tohi masina katet ava- da. Märkus: Masin on varustatud automaatse seisupiduriga, mis aktiveerub pärast moo- tori seiskamist ja juhiistmelt lahkumist. OHT Vigastusoht! Transportimisel jälgige sead- me kaalu. Keerake võtmelüliti asendisse "0" ja tõmmake võti ära. Kinnitage seadme rattad kiiludega. Kinnitage seade kinnitusrihmade või köitega. Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu. Märkus: Jälgige põhiraamil olevaid kinni- tusalade markeeringuid (keti sümbolid). Masinat tohib peale- või mahalaadimiseks kasutada ainult tõusudel kuni maks. 18%. OHT Vigastusoht! Ladustamisel jälgige seadme kaalu. Kui pühkimismasinat pikemat aega ei kasu- tata, palume järgida allpooltoodud punkte: Pange pühkimismasin tasasele pinna- le. Seadke programmilüliti astmele 1 (sõit). Pühkimisvalts ja külgmised harjad tõs- tetakse üles, et mitte rikkuda harjaseid. Keerake võtmelüliti asendisse "0" ja tõmmake võti ära. Kindlustage pühkimismasin veerema- hakkamise vastu. Puhastage pühkimismasinat seest ja väljast. Paigutage seade varjulisse ja kuiva kohta. Ühendage aku lahti. Laadige akut ja seejärel uuesti umbes iga 2 kuu tagant. Enne masina puhastamist ja hoolda- mist, osade vahetamist või ümbersea- distamist teisele funktsioonile tuleb masin välja lülitada, võti ära võtta ja akupistik välja tõmmata või aku lahti ühendada. Töötades elektrisüsteemi juures tuleb akupistik välja tõmmata või akuklemmid lahti ühendada. – Remonttöid tohivad teha ainult volitatud klienditeenindused või vastava ala spetsialistid, kes tunnevad kõiki asja- omaseid ohutuseeskirju. – Mobiilsed tööstuslikult kasutatavad ma- sinad peavad läbima ohutusalase kont- rollimise vastavalt VDE 0701-le. – Kasutage ainult masinaga kaasasole- vaid või kasutusjuhendis kindlaksmää- ratud pühkimisvaltse/külgmisi harju. Muude pühkimisvaltside/külgmisite har- jade kasutamine võib kahjustada turva- lisust. ETTEVAATUS Vigastusoht! Masinat ei tohi puhastada voolikust tuleva või kõrgsurvejoaga (lühiste või muude kahjustuste oht). Oht Vigastusoht! Kandke tolmukaitsemaski ja kaitseprille. Avage seadme kate, pange käepide ko- hale. Puhastage seadet lapiga. Puhuge seade suruõhuga läbi. Sulgege seadme kate. Märkus: Tolmufiltrit saab veega pesta. Enne uuesti paigaldamist tuleb peab filter täielikult ära kuivama. Puhastage seadet niiske, pehmetoime- lise puhastusvahendi lahuses niisuta- tud lapiga. Märkus: Ärge kasutage agressiivseid pu- hastusvahendeid. Märkus: Töötundide loendur näitab hool- dusvälpade aega. Igapäevane hooldus: Kontrollige pühkimisvaltsi ja külgmist harja kulumise ning sissekerinud lintide osas. Rehvirõhu kontrollimine. Kontrollige kõigi teeninduselementide funktsiooni. Iganädalane hooldus: Aku happetaseme kontrollimine. Kontrollida bowdeni trosse ja liikuvate osade kerget käiku. Kontrollige pühkimisalas olevate tihen- dusliistude reguleerimist ja kulumist. Kontrollige tolmufiltrit ja puhastage va- jadusel filtrikasti. Kontrollige alarõhusüsteemi. Hooldus iga 100 töötunni järel: Kontrollige istme kontaktlüliti tööd. Kontrollige ajamirihmade pinget, kulu- mist ja funktsiooni (kiilrihmad ja ümar- rihmad). Hooldus vastavalt kulumisele: Vahetage välja tihendliistud. Vahetage välja pühkimisvalts. Vahetage välja külgmine hari. Märkus: Kirjeldust vt peatükist "Hooldus- tööd". Märkus: Kõiki kliendi poolt teostatavaid teenindus- ja hooldustöid peavad tegema kvalifitseeritud spetsialistid. Vajaduse kor- ral võib alati kaasata Kärcheri edasimüüja. Hooldus 8 töötunni järel: Esmase kontrolli läbiviimine. Hooldus 20 töötunni järel Hooldus iga 100 töötunni järel: Hooldus iga 300 töötunni järel: Hooldus iga 500 töötunni järel: Hooldus iga 1000 töötunni järel: Hooldus iga 1500 töötunni järel: Märkus: Et garantiiõigus säiliks, tuleb ga- rantiiajal kõik teenindus- ja hooldustööd lasta läbi viia Kärcheri volitatud klienditee- nindusel vastavalt hooldusvihikule. Ettevalmistus: Pange pühkimismasin tasasele pinna- le. Keerake võtmelüliti asendisse "0" ja tõmmake võti ära. Vajutage avariilülitile. OHT Vigastusoht! Filtripuhastusseadise mootori töötab pä- rast seiskamist inertsi mõjul veel 15 sekun- dit. Sel ajal ei tohi masina katet avada. Oht Vigastusoht! Enne kõiki hooldus- ja re- monttöid laske masinal küllaldasel määral jahtuda. ETTEVAATUS Happega täidetud akude puhul kontrollige regulaarselt vedeliku taset. Keerake kõik akuelementide korgid väl- ja. Kui vedelikutase on liiga madal, lisage elementidesse destilleeritud vett kuni tähiseni. Laadige akut. Keerake akuelementide korgid peale tagasi. Seadme väljalülitamine Transport Hoiulepanek Seismapanek Korrashoid ja tehnohooldus Üldmärkusi Puhastamine Seadme puhastamine seest Seadme puhastamine väljast Hooldusvälp Kliendi poolt teostatav hooldus Klienditeeninduse poolt teostatav hool- dus Hooldustööd Üldised ohutusnõuded Akuvedeliku taseme kontrollimine ja korrigeerimine 329ET- 8 Pange pühkimismasin tasasele pinna- le. Ühendage rehvi ventiilile õhurõhu kont- rollseade. Kontrollige õhurõhku ja korrigeerige va- jadusel. Tagarehvide õhurõhk peab olema 6baari. Oht Vigastusoht! Pange pühkimismasin tasasele pinna- le. Võtke võti ära. Avalikel teedel toimuvate remonttööde ajal kandke liiklusvoolu ohualas sig- naalriietust. Kontrollige aluspinna stabiilsust. Kind- lustage masin tõkiskingaga veerema- hakkamise vastu. Rehvide kontrollimine Kontrollige rehvide pinda sellesse kin- nisõidetud esemete osas. Eemaldage esemed. Kasutage rehvide parandamiseks sobi- vaid kaubanduses saadaolevaid va- hendeid. Märkus: Järgige vastava tootja soovitusi. Sõidu jätkamine on võimalik toote valmista- ja andmeid järgides. Vahetage rehv või ra- tas esimesel võimalusel. Tõstke vastava külje prahimahuti pisut üles ja tõmmake välja. Vabastage rattapolt. Pange tungraud kohale. Tungraua kontaktpunkt (tagarattad) Tõstke masin tungrauaga üles. Võtke rattapolt ära. Võtke ratas ära. Pange varuratas kohale. Keerake rattapolt sisse. Laske masin tungrauaga alla. Pange rattapolt kohale. Lükake prahimahuti sisse ja laske asendisse fikseeruda. Märkus: Kasutage kaubanduses saada- olevat sobivat tungrauda. – Pühkimissüsteemi juurdelülitamine toi- mub alarõhusüsteemi abil. – Kui külgmist harija või pühkimisrulli ei saa alla lasta, tuleb kontrollida, kas vaa- kummoodul on nõuetekohaselt vooliku- tega ühendatud, vajadusel tuleb vastav voolik kohale torgata. – Kui külgmist harja või pühkimisrulli ei saa sellegipoolest alla lasta, siis lekib alarõhusüsteem. Sel juhul tuleb teavita- da klienditeenindust. Vaakuummooduli ja külgmiste harjade lan- getussüsteemi voolikuliitmik Vaakuummooduli ja pühkimisrulli langetus- süsteemi voolikuliitmik Alarõhupumba ja vaakuummooduli vooli- kuliitmikud Märkus: Alarõhupump töötab vaid siis, kui süsteemi tekitatakse alarõhku. Kui pump töötab pidevalt, tuleb teatada klienditeenin- dusse. Pange pühkimismasin tasasele pinna- le. Seadke programmilüliti astmele 1 (sõit). Külgmised harjad tõstetakse üles. Keerake võtmelüliti asendisse "0" ja tõmmake võti ära. Vajutage avariilülitile. Vabastage 3 alaküljel olevat kinnitus- kruvi. Võtke kulunud külgmine hari maha. Pange uus külgmine hari haarajale ja keerake kinni. Pange pühkimismasin tasasele pinna- le. Seadke programmilüliti astmele 1 (sõit). Pühkimisvalts tõstetakse üles. Keerake võtmelüliti asendisse "0" ja tõmmake võti ära. Vajutage avariilülitile. Kindlustage masin tõkiskingaga veere- mahakkamise vastu. Tõstke mõlemal pool olevad prahima- hutid pisut üles ja tõmmake välja. Eemaldage pühkimisvaltsilt paelad või nöörid. Vahetus on vajalik, kui pühkimistulemus halveneb märgatavalt harjaste kulumise tõttu. Pange pühkimismasin tasasele pinna- le. Seadke programmilüliti astmele 1 (sõit). Pühkimisvalts tõstetakse üles. Keerake võtmelüliti asendisse "0" ja tõmmake võti ära. Vajutage avariilülitile. Kindlustage masin tõkiskingaga veere- mahakkamise vastu. Tõstke mõlemal pool olevad prahima- hutid pisut üles ja tõmmake välja. Vabastage parempoolse küljepaneeli kinnituskruvi. Vabastage parempoolse küljepaneeli tagumised kinnituskruvid. Eemaldage küljepaneel. Keerake kruvid lahti. Vabastage Bowdeni kaabli kinnituskru- vi ja riputage kaabel välja. Rehvirõhu kontrollimine Rattavahetus Alarõhusüsteemi kontrollimine Külgmise harja väljavahetamine Pühkimisvaltsi kontrollimine Pühkimisvaltsi väljavahetamine 330 ET- 9 Keerake kruvi pühkimisvaltsi nookuri pöördepunktis välja. Tõmmake pühkimisrulli nookur välja. Võtek ära pühkimisrulli kate. Võtke pühkimisvalts välja. Pühkimisvaltsi paigaldusasend sõidusuu- nas Lükake pühkimivaltsi kasti uus pühki- misvalts ja torgake veotapile. Märkus: Uut pühkimisvaltsi paigaldades jälgige harjaste asendist. Märkus: Reguleerige Bowdeni kaablit selli- selt, et pühkimisrull tõuseks põrandalt u. 10 mm üles. Pange kohale pühkimisvaltsi kate. Pange pühkimisrulli nookur kohale. Riputage Bowdeni kaabel kohale. Keerake kinnituskruvid kinni. Kruvige külge küljepaneel. Lükake prahimahutid mõlemal pool sis- se ja laske asendisse fikseeruda. Seadke programmilüliti astmele 1 (sõit). Pühkimisvalts ja külgmised harjad tõs- tetakse üles. Sõitke pühkimismasin tasasele ja sile- dale pinnale, mis on märgatavalt tolmu- ne või kriidine. Seadke programmilüliti astmele 2. Püh- kimisvalts lastakse alla. Vajutage kor- raks gaasipedaalile ja laske pühkimisvaltsil natuke aega pöörelda. Tõstke pühkimisvalts üles. Vajutage jämeda prahi klapi tõstmise pedaali ja hoidke allavajutatuna. Sõitke masin tagurpidi minema. Pühkimistase moodustab ühtlase nelinur- ga, mis on 50-70 mm lai. Märkus: Tänu pühkimisvaltsi ujuvale pai- gutusele reguleeritakse harjaste kuludes pühkimistaset automaatselt. Väga tugeva kulumise korral tuleb pühkimisvalts välja vahetada. Pange pühkimismasin tasasele pinna- le. Seadke programmilüliti astmele 1 (sõit). Pühkimisvalts tõstetakse üles. Keerake võtmelüliti asendisse "0" ja tõmmake võti ära. Vajutage avariilülitile. Kindlustage masin tõkiskingaga veere- mahakkamise vastu. Tõstke mõlemal pool olevad prahima- hutid pisut üles ja tõmmake välja. Vabastage küljepaneelide kinnituskru- vid mõlemal poolel. Eemaldage külgmised katted. Eesmine tihendliist Keerake eesmise tihendliistu kinnitus- mutrid lahti ja kruvige vahetamiseks maha. Kruvige uus tihendliist kohale, mutreid veel mitte pingutada. Rihtige tihendliist välja. Reguleerige tihendliistu kaugus maa- pinnast selliseks, et see oleks 35 - 40 mm iöatises tahapoole keeratud.

Pingutage mutreid. Tagumine tihendliist Reguleerige tihendliistu kaugus maa- pinnast selliseks, et see oleks 5-10 mm tahapoole kaldu. Kulumise korral vahetage välja. Monteerige pühkimisvalts maha. Kruvige tagumise tihendusliistu kinni- tusmutrid ära. Kruvige kohale uus tihendliist. Külgmised tihendliistud Keerake külgmise tihendliistu kinnitus- mutrid pisut lahti, kruvige vahetamiseks maha. Kruvige uus tihendliist kohale, mutreid veel mitte pingutada. Lükake alla 1 - 2 mm paksune alus, et reguleerida kaugust maapinnast. Rihtige tihendliist välja. Pingutage mutreid. Kruvige külge küljepaneelid. Lükake prahimahutid mõlemal pool sis- se ja laske asendisse fikseeruda. Kontrollige pühkimisvaltsi pühkimista- set Tihendliistude reguleerimine ja vaheta- mine 331ET- 10

HOIATUS Enne tolmufiltri vahetamisele asumist tüh- jendage prahimahuti. Filtrimooduliga tööta- des kandke tolmukaitsemaski. Järgige peene tolmu käsitsemises ohutuseeskirju. ETTEVAATUS Vigastusoht! Tolmufiltrit mitte pesta. Keerake võtmelüliti asendisse "0" ja tõmmake võti ära. Vajutage avariilülitile. Avage seadme kate, pange käepide ko- hale. Tõmmake filtrihoidiku käepide võimali- kult kaugele välja ja laske asendisse fik- seeruda. Võtke lamellfilter välja. Pange kohale uus filter. Laske ajamipoolel tõukuril aukudesse fikseeruda. Laske filtripuhastusseadise käepidemel jälle kohale kinnituda. Märkus: Uut filtrit paigaldades jälgige, et lamellid viga ei saaks. Võtke filtrikasti tihend seadme kattes olevast soonest välja. Pange kohale uus tihend. Keerake võtmelüliti asendisse "0" ja tõmmake võti ära. Vajutage avariilülitile. Avage seadme kate, pange käepide ko- hale. Kontrollige puhuri ajamirihma (kiilrih- ma) pinget, kulumist ja kahjustusi. Kontrollige pühkimisvaltsi ajami kiilrih- ma pinget, kulumist ja võimalikke vigas- tusi. Kontrollige regulaarselt, kas puhuri ti- hendmuhv asend on nõuetekohane. Vabastage paneeli mõlemal poolel ole- vad kruvid. Vahetage rikkis kaitsmed välja. Pange esipaneel uuesti tagasi. Märkus: Kasutage ainult sama võimsuse- ga kaitsmeid. 1Mutter 2 Aku laadimiskaabel 3 Klemmikaitse 4 Sild 5Kruvi Vahetage rikkis kaitse välja. Juhis: Defektse poolusekaitsme tohib välja vahetada ainult Kärcheri klienditeenindus või volitatud spetsialist. Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Sead- mel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on mater- jali- või valmistusviga. Garantiijuhtumi kor- ral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi. Tolmufiltri vahetamine Filtrikasti tihendi vahetamine Ajamirihmade kontrollimine Tihendmuhvi kontrollimine Kaitsete vahetamine Klemmikaitse Tarvikud Külgmine hari 6 905-986.0 Standardharjastega sisse- ja välispindade jaoks. Külgmine hari, pehme 6 906-133.0 Sisepindade peentolmu jaoks, niiskuskin- del. Külgmine hari, kõva 6 906-065.0 Tugevasti kinnioleva mustuse eemaldami- seks välistingimustes, niiskuskindel. Standard-pühkimis- valts 6 906-375.0 Kulumis- ja niiskuskindel. Universaalharja- sed puhastamiseks sise- ja välistingimus- tes. Pühkimisvalts, pehme 6 906-533.0 Looduslike harjastega spetsiaalselt peene tolmu pühkimiseks sildedatel pindadel si- seruumides. Ei ole niiskuskindel, ei sobi abrasiivsetele pindadele. Pühkimisvalts, kõva 6 906-532.0 Tugevasti kinnioleva mustuse eemaldami- seks välistingimustes, niiskuskindel. Tolmufilter 6 414-532.0 Akupakk 6 654-112.0 Laadimisseade 6 654-143.0 Garantii 332 ET- 11

Oht Vigastusoht. Enne mistahes tööde alusta- mist seadme juures viige võtmelüliti asen- disse „0“ ja tõmmake võti välja. Vajutage avariilülitile. Abi häirete korral Rike Kõrvaldamine Seadet ei saa käivitada Istuge juhiistmele, aktiveeritakse istme kontaktlüliti Vabastage avariilüliti Seadke võtmelüliti asendisse “1” Kontrollige kaitsmeid. Kontrollige akut, vajadusel laadige. Teatage Kärcheri klienditeenindusele Masin sõidab aeglaselt Kontrollige seisupiduri asendit. Teatage Kärcheri klienditeenindusele Seade ei pühi korralikult Kontrollige pühkimisvaltsi ja külgmist harja kulumise osas, vajadusel vahetage välja Kontrollige jämeda mustuse klapi funktsiooni Tihendliistude kontrollimine kulumise osas, vajadusel reguleerimine või väljavahetamine Kontrollige pühkimisajami rihma. Kontrollige alarõhusüsteemi hermeetilisust. Teatage Kärcheri klienditeenindusele Seadmest tuleb tolmu Tühjendage pühkmemahuti Kontrollige puhuri ajamirihma Kontrollige puhuri tihendusmansetti Tolmufiltri kontrollimine, puhastamine või vahetamine Tolmufiltrit mitte pesta. Kontrollige filtrikasti tihendit Märg-/kuiv klapp sulgeda. Tihendliistude kontrollimine kulumise osas, vajadusel reguleerimine või väljavahetamine Teatage Kärcheri klienditeenindusele Külgmine hari ei pöörle Kontrollige kaitset. Teatage Kärcheri klienditeenindusele Pühib servi halvasti Vahetage välja külgmine hari Tihendliistude kontrollimine kulumise osas, vajadusel reguleerimine või väljavahetamine Teatage Kärcheri klienditeenindusele Külgmine hari või pühkimisrulli lüli- tusmehhanism ei toimi Kontrollige alarõhusüsteemi hermeetilisust. Teatage Kärcheri klienditeenindusele Ebapiisav imivõimsus Kontrollige filtrikasti tihendit Kontrollige puhuri tihendusmansetti Kontrollige puhuri voolikute tihedust. Pange lamellfilter õigesti kohale, vt tolmufiltri vahetamist käsitlevat alalõiku Teatage Kärcheri klienditeenindusele Pühkimisvalts ei pöörle Eemaldage pühkimisvaltsilt paelad või nöörid Teatage Kärcheri klienditeenindusele 333ET- 12 Tehnilised andmed KM 100/100 R Bp KM 100/100 R Bp Pack Masina andmed pikkus x laius x kõrgus mm 2006 x 1005 x 1343 2006 x 1005 x 1343 Tühikaal kg 300 300 Transpordikaal kg 375 375 Lubatud kogumass kg 660 660 Sõidukiirus km/h 5,5 5,5 Pühkimiskiirus km/h 5,5 5,5 Tõusuvõime (maks.) % 18 18 Pühkimisvaltsi läbimõõt mm 285 285 Pühkimisvaltsi laius mm 710 710 Külgmise harja läbimõõt mm 450 450 Kaetav pind 2 külgmise harjaga m

/h 7150 7150 Töölaius ilma külgmise harjata mm 710 710 Töölaius 1 külgmise harjaga mm 1000 1000 Töölaius 2 külgmise harjaga mm 1290 1290 Prahimahuti maht l 100 100 Kaitsme liik kaitstud veepiiskade eest -- IPX 3 IPX 3 Mootorid – Sõidumootor Tüüp -- Alalisvoolu permanent-magnetmootor edasi- ja tagasisuunas sõitmiseks Alalisvoolu permanent-magnetmootor edasi- ja tagasisuunas sõitmiseks Mudel -- Rattarummu mootor esirattas Rattarummu mootor esirattas Pinge V 24 24 Nominaalvool A 37 37 Nominaalvõimsus (mehhaaniline) W 750 750 Kaitse liik -- IP 44 IP 44 Pöörete arv 1/min sujuv sujuv – Puhuri ja pühkimisrulli mootor Tüüp -- Alalisvoolu permanent-magnetmootor Alalisvoolu permanent-magnetmootor Mudel -- B14 B14 Pinge V 24 24 Nominaalvool A 35 35 Nominaalvõimsus (mehhaaniline) W 600 600 Kaitse liik -- IP 20 IP 20 Pöörete arv 1/min 3500 3500 – Külgharja mootor Tüüp -- Alalisvoolu permanent-magnetmootor Alalisvoolu permanent-magnetmootor Mudel -- Reduktormootor (nurkreduktor) Reduktormootor (nurkreduktor) Pinge V 24 24 Nominaalvool A 5 5 Nominaalvõimsus (mehhaaniline) W 100 100 Kaitse liik -- IP 44 IP 44 Pöörete arv 1/min 70 70 Aku Tüüp -- -- 24V 4 PzS 240 I Võimsus Ah -- 240 Täielikult tühjenenud aku laadimisaeg h -- 10...15 Tööaeg pärast mitmekordset laadimist h -- u 2,5 Laadimisseade Võrgupinge V~ -- 230 Algne pinge V -- 24 Väljundvool A -- 30 Kaitsmed Peakaitse A 150 150 Külgmise harja mootor A 30 30 Filtriajami mootor A 10 10 Juhtimine A 5 5 334 ET- 13 Käesolevaga kinnitame, et allpool kirjelda- tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt- sioonilt EL direktiivide asjakohastele põhi- listele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste te- gemise korral seadme juures kaotab käes- olev deklaratsioon kehtivuse. Allakirjutanud tegutsevad juhatuse ülesan- del ja volitusega. Dokumentatsiooni eest vastutav isik: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/02/01 Alarõhupump A 3 3 Rehvid Suurus taga -- 4.00-8 4.00-8 Õhurõhk taga bar 6 6 Pidur Tööpidur -- elektrooniline elektrooniline Seisupidur -- Ketaspidur, elektriline (vedruga) Ketaspidur, elektriline (vedruga) Filtri- ja imisüsteem Peentolmu filtri pind m

6,0 6,0 Tervisele mitteohtliku tolmu filtri kasutuskate- gooria -- U U Imisüsteemi nominaal-alarühk mbar 12 12 Imisüsteemi nominaal-mahtvool l/s 50 50 Ümbritseva keskkonna tingimused Temperatuur °C -5...+40 -5...+40 Õhuniiskus, mitteniisutav % 20 - 90 20 - 90 Tuvastatud väärtused vastavalt standardile EN 60335-2-72 Müraemissioon Helirõhu tase L

dB(A) 93 94 Seadme vibratsioonid Käte/käsivarte vibratsiooniväärtus m/s

Järgitud vastavushindamise protse- duur: 2000/14/EÜ: Lisa V Helivõimsuse tase dB(A) Mõõdetud: 92 Garanteeri- tud:
