KASUTUSJUHEND PA1500WIFI3 MILL

4 | Tehnilised andmed
4 | Enne esimest kasutamist
4 | Esimene kaustamine
4 | Miinimumkaugused
5 | Kütteseadme kirjeldus
5 | Paigaldamine
5 | Toiteindikaator
5 | Temperatuuri kalibreerimine
6 | Kütteseadme lähtestamine
6 | Mälu funktsioon
6 | "Avatud akna" funktsioon
6 | Kasutusjuhised
7 | Kasutamine ilma WiFi ühenduseta
7 | Lapselukk
7 | Äripinna lukk
7 WiFi ühenduse kasutamine
8 Värvikoodid (WiFi märgutuled)
9 | WiFi aktiveerimine
9 | WiFi deaktiveerimine
9 | WiFi ühenduse taastamine
9 WiFi seadete kustutamine
10 | Hooldamine
10 | Garantii
10 | Jäätmete kõrvaldamine

Enne kaustamist luege juhised hoolikalt läbi. Säilitage kasutusjuhend hilisemaks kasutamiseks.

Elektriseadmete kasutamisel peate järgima üldisi ohutu-snõudeid, eriti laste juuresolekul.

HOIATUS! Vältimaks elektrilööki või kuumusest tulenevaid kahjustusi, veenduge alati enne kütteseadme liigutamist või puhastamist, et pistik on välja tömmatud

• Lugege juhendit hoolikalt.
- Toode on mõeldud ainult kodus kasutamiseks.
- Veenduge, et kütteseade on ühendatud maja tavavooluvõrku, nagu see on kütteseadmel märgitud.
- Uued küttekehad tekitavad esimesel kasutamisel spetsiifilise löhna. Mõne aja pärast see kaob ning on täiesti ohutu.
- Kontrollige, kas mõni pakkevahu või papi tükk pole sattunud küttekeha kütteelementidele. Need tükid tuleb eemaldada, vältimaks ebameeldivaid lõhnu.
- Vältige küttekeha ülekuumenemist - ärge katke kütteseadet kinni.
- Lülitage alati kütteseade välja ja eemaldage vooluvõrgust, kui te seda pikemat aega ei kasuta.
- Olge eriti hoolikad, kui kütteseadet kasutatakse ruumides, kus elavad lapsed, puuetega inimesed või eakad.
- Kütteseadet ei tohiks paigaldada otse pistikupesa alla.
- Toitejuhet ei tohi panna vaiba alla. Veenduge, et toitejuhe on paigaldatud nii, et selle taha ei saaks komistada.
- Kütteseadet ei tohi kasutada, kui toitejuhe või pistik on kahjustatud. Kütteseadet ei tohi kasutada, kui see on kukkunud põrandale või ükskõik millisel muul moel kahjustada saanud ning see on põhjustanud rikkeid.
- Kui toitejuhe on kahjustatud, tuleb selle parandamiseks pöörduda tootja või spetsialisti poole, vältimaks ohtlikke olukordi.
- Vältige pikendusjuhtmete kasutamist, mis võivad üle kuumeneda ja tekitada tulekahju.
- Ärge kunagi katke kinni küttekeha ventilatsiooniavasid. Vältige võimalikku tuleohtu, veendudes, et õhuvõtuavad ei

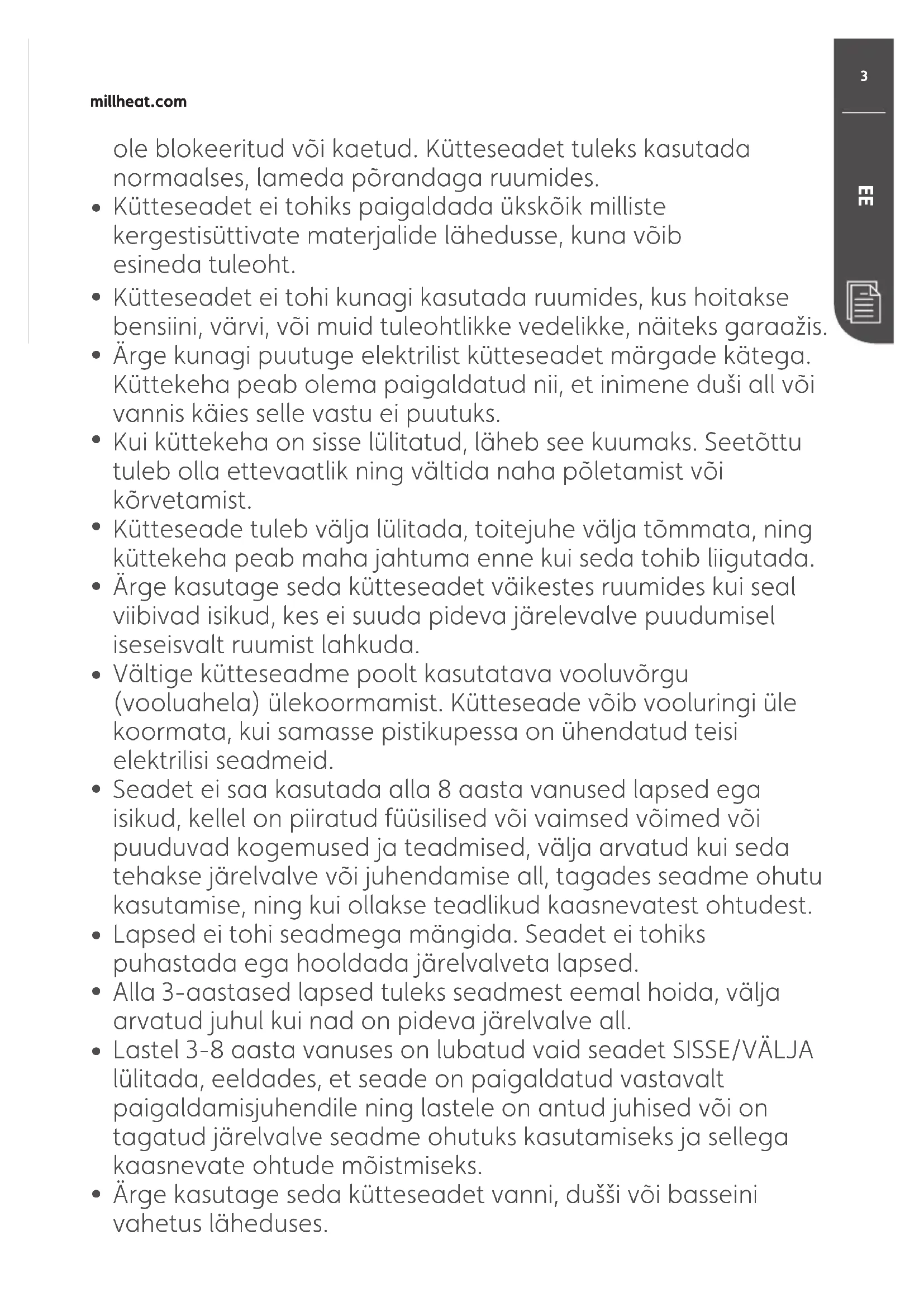

ole blokeeritud või kaetud. Kütteseadet tuleks kasutada normaalses, lameda põrandaga ruumides.

• Kütteseadet ei tohiks paigaldada ükskõik milliste kergestisüttivate materjalide lähedusse, kuna võib esineda tuleoht.
• Kütteseadet ei tohi kunagi kasutada ruumides, kus hoitakse bensiini, värvi, või muid tuleohtlikke vedelikke, näiteks garaažis.
• Ärge kunagi puutuge elektrilist kütteseadet märgade kätega. Küttekeha peab olema paigaldatud nii, et inimene duši all või vannis käies selle vastu ei puutuks.
• Kui küttekeha on sisse lülitatud, läheb see kuumaks. Seetõttu tuleb olla ettevaatlik ning vältida naha põletamist või kõrvetamist.
• Kütteseade tuleb välja lülitada, toitejuhe välja tömmata, ning küttekeha peab maha jahtuma enne kui seda tohib liigutada.
• Ärge kasutage seda kütteseadet väikestes ruumides kui seal viibivad isikud, kes ei suuda pideva järelevalve puudumisel iseseisvalt ruumist lahkuda.
• Vältige kütteseadme poolt kasutatava vooluvõrgu (vooluahela) ülekoormamist. Kütteseade võib vooluringi üle koormata, kui samasse pistikupessa on ühendatud teisi elektrilisi seadmeid.
• Seadet ei saa kasutada alla 8 aasta vanused lapsed ega isikud, kellel on piiratud füüsilised või vaimsed võimed või puuduvad kogemused ja teadmised, välja arvatud kui seda tehakse järelvalve või juhendamise all, tagades seadme ohutu kasutamise, ning kui ollakse teadlikud kaasnevatest ohtudest.
• Lapsed ei tohi seadmega mängida. Seadet ei tohiks puhastada ega hooldada järelvalveta lapsed.
• Alla 3-aastased lapsed tuleks seadmest eemal hoida, välja arvatud juhul kui nad on pideva järelvalve all.
• Lastel 3-8 aasta vanuses on lubatud vaid seadet SISSE/VÄLJA lülitada, eeldades, et seade on paigaldatud vastavalt paigaldamisjuhendile ning lastele on antud juhised või on tagatud järelvalve seadme ohutuks kasutamiseks ja sellega kaasnevate ohtude mõistmiseks.
• Ärge kasutage seda kütteseadet vanni, dušši või basseini vahetus läheduses.

HOIATUS! Kui klaaspaneel on purunenud, ei tohi seadet kasutada (ainult mudelil GL).

Tehnilised andmed

Mudel	Termostaat Värv		Kõrgus	Laius	Voolutugevus	Võimsus (W)	IP reiting	WiFi
PA600WIFI3	WiFi Valge 40,0 cm 65,0 cm 220-240V				~, 50-60Hz 600 IPx4 802.11b/g/n
PA600WIFI3B	WiFi	Must	40,0 cm	65,0 cm	220-240V~, 50-60Hz	600	IPx4	802.11b/g/n
PA900WIFI3	WiFi Valge 40,0 cm 85,0 cm 220-240V				~, 50-60Hz 900 IPx4 802.11b/g/n
PA1200WIFI3	WiFi	Valge	40,0 cm	105,0 cm	220-240V~, 50-60Hz 1200 IPx4 802.11b/g/n
PA1500WIFI3	WiFi Valge 40,0 cm 85,0 cm 220-240V				~, 50-60Hz 1500 IPx4 802.11b/g/n
PA2000WIFI3	WiFi Valge 40,0 cm 105,0 cm 220-240V				~, 50-60Hz 2000	IPx4	802.11b/g/n
PA800LWIFI3	WiFi	Valge	25,0 cm	105,0 cm	220-240V~, 50-60Hz 800 IPx4 802.11b/g/n
PA1000LWIFI3	WiFi	Valge	25,0 cm	121,5 cm	220-240V~, 50-60Hz 1000 IPx4 802.11b/g/n
GL600WIFI3	WiFi	Valge	40,0 cm	66,5 cm	220-240V~, 50-60Hz 600 IPx4 802.11b/g/n
GL900WIFI3	WiFi	Valge	40,0 cm	86,5 cm	220-240V~, 50-60Hz 900 IPx4 802.11b/g/n
GL1200WIFI3	WiFi	Valge	40,0 cm	106,5 cm	220-240V~, 50-60Hz 1200 IPx4 802.11b/g/n
GL800LWIFI3	WiFi	Valge	25,0 cm	106,5 cm	220-240V~, 50-60Hz 800 IPx4 802.11b/g/n
GL1000LWIFI3	WiFi	Valge	25,0 cm	123,0 cm	220-240V~, 50-60Hz 1000 IPx4 802.11b/g/n

Maksimaalne edastusvõimsus: ≤20 dBm

Sagedusvahemik: 2400-2483.5 MHz

Kütteseade on ette nähtud kasutamiseks 2. tsoonis niisketes ruumides

(IPx4+heakskiidetud)

Tähelepanu! Kütteseadmed ühendatakse otse teie WiFi-ruuteriga ja seetõttu on oluline veenduda, et ruuteril on piisavalt ruumi samaaegselt ühendatud aktiivsete seadmete teenindamiseks.

Enne esimest kasutamine

Pärast kütteseadme lahtipakkimist kontrollige, et toode ei ole transportimise jooksul kahjustada saanud. Pöörduge jaemüüja või maaletooja poole, kui avastate tootel nähtavaid kahjustusi.

Hoidke välispakend tulevikus transportimiseks alles. Kui soovite pakendi ära visata, veenduge, et jäätmete käitlemine oleks tehtud korralikult. Hoidke kilekotte lastest eemal.

Esimene kasutamine

Pärast kütteseadme esmakordset sisselülitamist või pärast pikemat aega kasutamata seismist võib küttekeha tekitada sisselülitamise järel mõne aja jooksul kõrbelõhna. See on tavapärane.

Kütteseadme soojenemisel võil jahtumisel tekkivad helid on normaalne nähtus.

Miinimumkaugused

≥100 mm ≥50 mm ≥100 mm z przodu grzejnika ≥50 mm ≥100 mm

Kütteseadme kirjeldus

Vt joonis 1

A MILL INVISIBLE

1. Välja/Sisse
2. Seinaklamber
3. Temperatuuriandur
4. Soojuseraldus
5. Thermostaat WiFi
6. Termostaat

B MILL GLASS

1. Välja/Sisse
2. Seinaklamber
3. Temperatuuriandur
4. Soojuseraldus
5. Thermostaat WiFi
6. Klaasist esiosa

Paigaldamine

Vt joonis 2

A. Puurige seina sisse augud aukude 1 ja 2 jaoks. Seejärel puurige seina sisse augud ülemiste aukude jaoks (augud 3 ja 4, arvestades 6 avasid)
B. Sisestage seinatüüblid puuritud aukudesse ja kinnitage klamber 4 kruviga
C. Asetage kütteseade klambri alumistele nukkidele, seejärel riputage seade ülemistele nukkidele (töstke kütteseadet veidi, et see ülemiste nukkidega joondada). Kruvige kinni (päripäeva) lukustuskruvid klambri ülaosas.

Tähelepanu! Paigaldage ainult horisontaalselt.

Toiteindikaator

Vt joonis 3

Kui kütteseade kasutab elektrit (st kui see soojeneb), süttib toiteindikaatori tuli

Temperatuuri kalibreerimine

Vt joonis 4

Kui soovitud ja tegeliku toatemperatuuri vahel esineb kõrvalekaldeid, saate seda kergesti reguleerida (kütteseade peaks olema seatud samale seadele vähemalt 12 tundi, et olla kindel kalibreerimise vajalikkuses).

Vajutage ning kasutage nooleklahve (+ või –), et seada tegelik toatemperatuur. Kinnitage, vajutades või oodake 5 sekundit automaatseks kinnituseks.

(Seda saab teha ka aktiivse WiFi ühenduse ajal).

Kütteseadme lähtestamine

Vt joonis 5

Lülitage kütteseade pealülitist välja. Lülitage kütteseade uuesti sisse, vajutage 5 sekundi jooksul sisselülitamise nuppu ja hoidke all ⏻ Hoidke ⏻ all 20 sekundit, seejärel kuvatakse ekraanil "Fr", kui näete "Fr" kirjete, vabastage ⏻ ja kütteseade lähtestatakse tehaseseade-tele.

Mälu funktsioon

Kütteseade mäletab köiki temperatuuriseadeid ja lülitub pärast voolukatkestust automatselt tagasi soovitud temperatuurile.

"Avatud akna" funktsioon

Kütteseadmel on "avatud akna" funktsioon, mis aktiveerub koheselt juhul kui temperatuur langeb 15 minuti jooksul rohkem kui 5 kraadi. Küttefunktsioon lülitatakse välja ning kütteseadme ekraanile ilmub FO.

"Avatud akna" režiimis hoiab seade temperatuuri 5° C (külmumise vältimiseks).

Kui temperatuur töuseb 15 minuti jooksul vähemalt 3 kraadi, hakkab kütteseade automaatselt uuesti kütma. Saate lülitada kütteseadme tagasi tavarežiimile, vajutades üks kord seadistusnuppu. "Avatud akna" funktsiooni saab aktiveerida / deaktiveerida, kui hoiate seadistuse nuppu 3 sekundit all. Samuti saate rakenduses "avatud akende" funktsiooni aktiveerida / deaktiveerida, kui seade on eelnevalt WiFi-ga seadistatud.

Kütteseade püsib avatud "akna režiimis" maksimaalselt 1 tund, seejärel läheb seade tagasi tavalisse kütterežiimi.

Kasutusjuhised

Vihje! Termostaati saab kasutada ka normaalse elektroonilise termostaadina (kütteseade suudab hoida temperatuuri terve ööpäeva jooksul).

Juhtpaneel

Vt joonis 6

1. Ekraan (näitab vaikimisi soovitud toatemperatuuri)
2. WiFi märgutuli
3. Toiteindikaator — Näitab, kas kütteseade kasutab elektrit või mitte
4. Juhtnupp (+) (temperatuuri tõstmine)
5. Juhtnupp (−) (temperatuuri alandamine)
6. WiFi nupp
7. Funktsiooninupp
8. LED-tuled näitavad, kui palju energiat kütteseade kasutab
9. ON / OFF indikaator

HOIATUS! Toitepinge katkemisel ühendub termostaat WiFi-ga uuesti, köik temperatuurid on salvestatud.

Hoiatus! Enne kütteseadme sisselülitamist tuleb see kinnitada seinale. Kui kütteseade ei ole öigesti paigaldatud või on paigaldatud viltu, võib see põhjustada küttekeha rikkeid või halvimal juhul seda

Kasutamine ilma WiFi ühenduseta

Sobiva temperatuuri valimine

Vt joonis 7

Kasutage temperatuuri valimiseks noolenuppe. Kütteseade tagab stabiilse temperatuuri ööpäevaringselt.

Lapselukk

Rakenduses saate lapseluku aktiveerida / deaktiveerida. Kuid lisaks saate aktiveerida / deaktiveerida. ka lapselukku kütteseadmelt. Lülitage kütteseade peamise toitelüliti abil välja. Lülitage kütteseade uuesti sisse, vajutage 5 sekundi jooksul sisselülitamise nuppu ja hoidke all ☐ Kolme sekundi pärast kuvatakse ekraanil "CHL", kui näete kirjet "CHL" vabastage ☐ ja kütteseade aktiveerib / deaktiveerib lapseluku.

Äripinna lukk

Äripinnal kasutades saate luku rakenduse sees aktiveerida ja deaktiveerida. Kuid lisaks saate aktiveerida / deaktiveerida äripinna luku kütteseadmest endast. Lülitage kütteseade uuesti sisse, vajutage 5 sekundi jooksul sisselülitamise nuppu ja hoidke all Kümne sekundi pärast kuvatakse ekraanil "COL", kui näete kirjet "COL" vabastage ja kütteseade aktiveerib /deavtiveerib äripinna luku.

WiFi ühenduse kasutamine

Tasuta rakenduse saate alla laadida iOS ning Android seadmetele.

iOS/Android seadmete ühendamisel saate:

• Juhtida erinevates asukohtades asuvaid seadmeid. Juhtida Millheat rakenduse abil kõiki funktsioone (sama kasutajaga)
• Seadistada iganädalast programmi (või rakenduse standardprogrammi), kasutades kolme režiimi: Comfort, Sleep, Away ning OFF
• Määrata igale ruumile ühe kolmest erinevast temperatuurirežiimist. Muuta terve maja, ruumi või seadme seadeid. Juhul kui jõuate mõnel päeval varem koju, pole vaja programmi muuta.
• Puhkuse ajal saate kasutada spetsiaalset režiimi. Rakendus tõstab koju jõudmisel automaatselt temperatuuri.
• Süsteemi saavad rakenduse abil juhtida ka teised pereliikmed.
• Kui internet on maas, järgib kütteseade kütteseadmele seadistatud iganädalast programmi. Saate WiFi funktsiooni välja lülitada ning juhtida seadet käsitsi nii, et ruumides oleks tagatud stabiilne temperatuur.
  • Lisaks palju teisi lisavõimalusi

Otsige Appstore või Google Play rakendustepoest rakendust «millheat» ning pai-galdage rakendus.

millheat.com

Enne kasutamist:

Enne seadme kasutamist WiFi võrgus tuleb paigaldada Millheat rakendus. Järgige rakenduses kuvatavaid juhiseid. Mill WiFi ühendub otse ruuteriga WiFi kaudu, kasutades sagedust 2,4 Ghz re\~ziimis b/g/n. Lisahalduseks on vaja Bluetoothi, seega veenduge, et see oleks lubatud. Toetatud on operatsioonisüsteemid iOS 8.0 ja Android 5.0 või uuemad.

Lisainformatsiooni rakenduse kohta leiate veebilehelt www.millheat.com.

Tähelepanu! Kütteseadmed ühendatakse otse WiFi ruuteriga ja seetõttu on oluline, et ruuter oleks piisava võimsusega, teenindamaks samaaegselt ühendatud aktiivseid seadmeid.

Värvikoodid (WiFi märgutuled)

Kütteseade ei ole ühendatud WiFi vörguga. Seade hoiab ühtlast temperatuuri nii päeval kui ka öösel.
Kütteseade on ühendatud Millheat pilveteenusega
Seadme WiFi on kasutaja poolt deaktiveeritud
Millheat rakenduse ja pilveteenuse paigaldamisel/ühendamisel vilgub märgutuli erineva kiirusega. See on normaalne nähtus.
Seade ei leia WiFi signaali. Probleemi lahendamiseks:

1. Lülitage kütteseade korraks välja ning seejärel uuesti sisse.

2. Taaskäivitage WiFi ruuter

3. Veenduge, et ruuter suudab samaegselt teenindada mitut seadet

4. Veenduge, et 2,4 Ghz oleks aktiveeritud. Kui probleem püsib, pöörduge tugiteenuse poole.

Kütteseade ei ole vörgus ja Millheat pilveteenust ei saa kasutada

WiFi aktiveerimine

Vt joonis 8

Vajutage Millheat rakenduse koduekraanil «add heater». Järgige rakenduse juhiseid.

WiFi deaktiveerimine

Vt joonis 9

Vajutage korraks WiFi nuppu. Kütteseadet saab kasutada ilma WiFi ühenduseta, vt Ik 7 (Kasutamine ilma WiFi ühenduseta). Kehtib siis kui WiFi on paigaldatud.

WiFi taastamine

Vt joonis 10

Vajutage WiFi nuppu. Kehtib siis kui WiFi on paigaldatud.

WiFi seadete kustutamine

Vt joonis 11

WiFi seadete kustutamine: Vajutage WiFi nuppu ning hoidke nuppu 5 sekundit all.

Seadme tehaseseadete taastamine: Lülitage seade välja. Lülitage kütteseade uuesti sisse, vajutage 5 sekundi jooksul sisselülitamise nuppu ja hoidke all Hoidke all 20 sekundit, seejärel kuvatakse ekraanil "Fr", kui näete "Fr" kirjete, vabastage ja kütteseade lähtestatakse tehaseseadetele.

Hooldamine

1. Enne puhastamist võtke kütteseadme toitejuhe alati pistikust välja ning jätke seade jahtuma.
2. Pühkige kütteseadet regulaarselt niiske lapiga ning kuivatage pind enne kütteseadme uuesti sisse lülitamist.
3. Kütteperiooodil tuleb kütteseadet puhastada vähemalt kord kuus

Ettevaatust! Kütteseadet ei tohi kunagi üleni vette panna. Vältige kütteseadme puhastamisel puhastusvahendite kasutamist. Ärge kunagi laske veel kütteseadme sisse sattuda; see vöib olla ohtlik.

1. Tolmu jms tuleks eemaldada pehme lapiga.
2. Kütteseadet võib hoida kuivas ja puhtas kohas.
3. Kui kütteseade lakkab töötamast, ärge püüdke seda ise parandada, sest see võib põhjustada tuleohu ja/või elektrilöögi.

Garantii

Garantii kehtib 2 aastat. Selle aja jooksul parandatakse või asendatakse kütteseade juhul kui selle kasutamisel peaks esinema mõni rike. Garantii kehtib, kui kütteseadet kasutatakse vastavalt toodud juhistele ning kui klient esitab ostu tõendava tšeki. Kui kütteseadmel esineb ükskõik milline rike, võtke palun ühendust maaletooja või kauplusega, kust te selle ostsite.

Jäätmete kõrvaldamine

Sümbol näitab, et seda toodet ei tohi käidelda koos olmejäätmetega. Toode tuleb toimetada ringlussevõtu teenistusele või elektroonilistele seadmetele mõeldud konteinerisse. Seda tuleb teha vältimaks terviseriske ning kahju keskkonnale. Kohalikud ettevõtjad (või naabruskonna keskkonnajaam) on seaduse järgi kohustatud sellised tooted vastu võtma ja taaskasutusse suunama jäätmete keskkonnaohutu kõrvaldamise tagamiseks.

mill®

Mill International B.V.

De Giesel 5

6081 PG Haelen

The Netherlands

www.millheat.com
