Omadused	Detailid
Toote tüüp	Kõrgsurvepuhasti
Maksimaalne rõhk	130 baari
Veekogus	500 liitrit/tund
Võimsus	2,5 kW
Toiteallikas	230 V
Kaal	30 kg
Mõõtmed (P x L x K)	400 x 400 x 900 mm
Kaasaegsed tarvikud	Vahupüstol, toru, pöörlev otsik
Soovitatav kasutus	Välispindade, sõidukite, terrasside puhastamine
Hooldus	Filtrite regulaarne kontroll, otsikute puhastamine
Turvalisus	Automaatne väljalülitus, ülekuumenemiskaitse
Garantii	2 aastat

Korduma kippuvad küsimused - HD 513 EX Plus Classic Kärcher

Kuidas alustada Ke4rcher HD 513 EX Plus Classic20kasutamist?

Veenduge, et seade on korralikult pistikusse ühendatud, veepaak on täis ja elektritoide ühendus on turvaline. Seadme sisselfclitamiseks vajutage toitenuppu.

Mida teha, kui kf5rgsurvepuhasti ei le4he tf6f6le?

Kontrollige, kas seade on korralikult pistikupessa ühendatud ja kas kaitselfcliti pole lf5hkunud. Veenduge ka, et toitejuhe pole kahjustatud.

Kuidas vee survet reguleerida?

Kasutage surve reguleerimist pihustuspfcsitolil. Sf5ltuvalt otsiku mudelist saate otsikut keerata, et valida soovitud pritsimisrefcm.

Miks kf5rgsurvepuhasti lekib?

Lekkeid võivad põhjustada kulunud või valesti paigaldatud tihendid, lahtised voolikuliitmikud või kinnitusdetailid. Kontrollige kõiki liitekohti ja vajadusel vahetage tihendid.

Kuidas puhastada Ke4rcher HD 513 EX Plus Classic20filtreid?

Filtri puhastamiseks keerake lahti filtri kaas vee sissele4bimiskohal, eemaldage filter, loputage seda puhta veega, et eemaldada mustus, ja asetage see korralikult tagasi.

Mis on maksimaalne vee temperatuur, mida Ke4rcher HD 513 EX Plus Classic talub?

Ke4rcher HD 513 EX Plus Classic talub vee temperatuuri kuni 60 b0C.

Kuidas hoida kf5rgsurvepuhastit?

Pärast kasutamist lfclitage seade ve4lja, tfchjendage veepaak ja laske sellel kuivada. Hoidke seadet kuivas kohas, kaitstuna pakase ja liigse kuumuse eest.

Mida teha, kui kf5rgsurvepuhasti ei tooda survet?

Kontrollige veetaset paagis, veenduge, et sissele4biv voolik poleks kf6rvaldatud ega ummistunud, ning kontrollige filtreid ja otsikuid ummistuste suhtes.

Kas ma saan kasutada kemikaale Ke4rcher HD 513 EX Plus Classic20koos?

Jah, kuid kasutage ainult kemikaale, mis on kf5rgsurvepuhastitega fchildatavad, ja järgige tootja juhiseid nende kasutamiseks.

KASUTUSJUHEND HD 513 EX Plus Classic Kärcher

• Aktiivikloori: < 0,3 mg/l

- Ei pahaa hajua

Ympäristönsuojelu

Sovellettavat EU-direktiivit

2000/14/EY

2006/42/EY (+2009/127/EY)

2011/65/EU

2014/30/EU

2009/125/EY

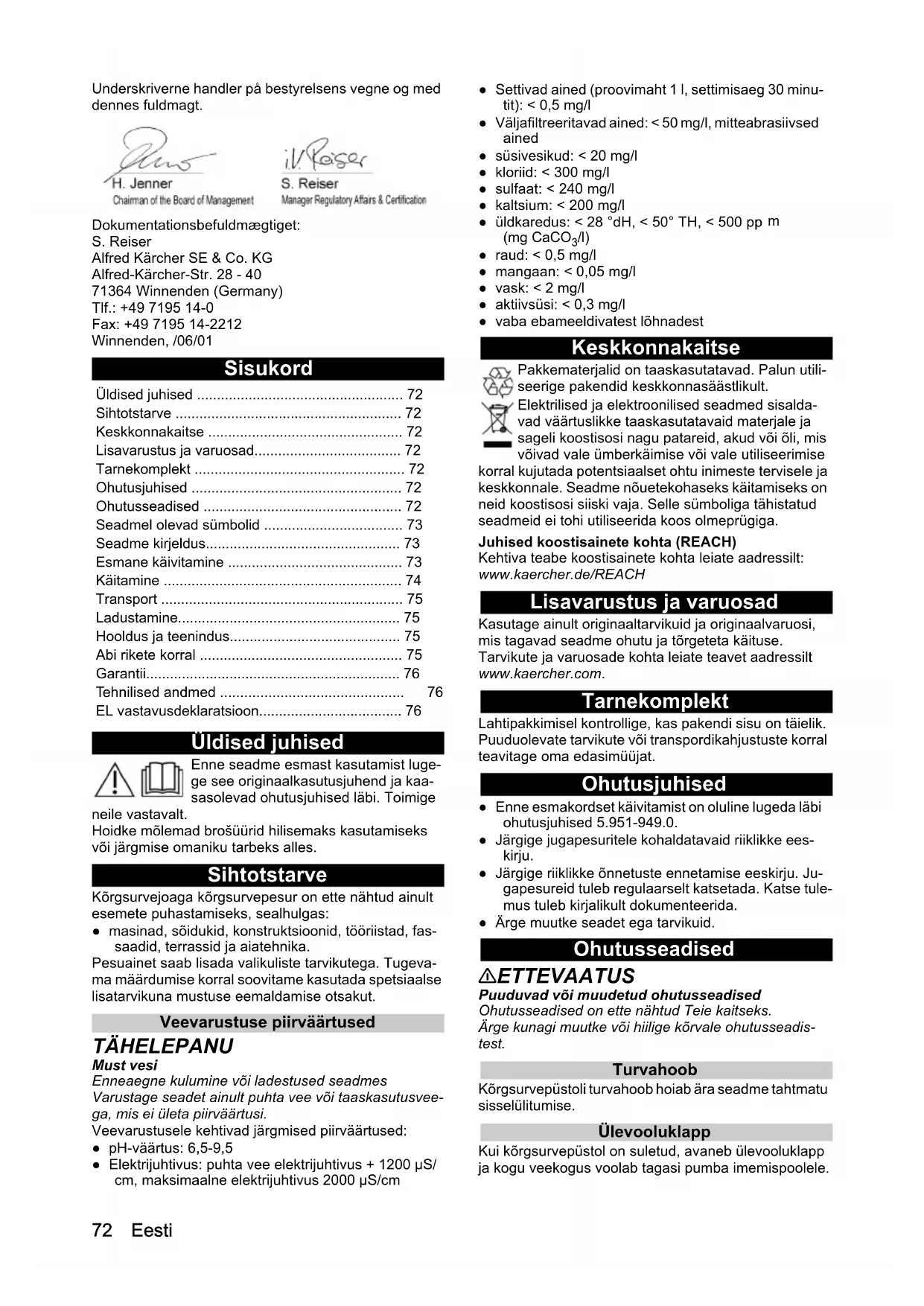

Üldised juhised 72
Sihtotstarve 72
Keskkonnakaitse 72
Lisavarustus ja varuosad.... 72
Tarnekomplekt 72
Ohutusjuhised 72
Ohutusseadised 72
Seadmel olevad sümbolid 73
Seadme kirjeldus.... 73
Esmane käivitamine 73
Käitamine 74
Transport 75
Ladustamine....75
Hooldus ja teenindus.... 75
Abi rikete korral 75
Garantii....76
Tehnilised andmed 76
EL vastavusdeklaratsioon....76

Üldised juhised

Enne seadme esmast kasutamist lugege see originaalkasutusjuhend ja kaasasolevad ohutusjuhised läbi. Toimige

neile vastavalt.

Hoidke mölemad brošüürid hilisemaks kasutamiseks või järgmise omaniku tarbeks alles.

Sihtotstarve

Körgsurvejoaga körgsurvepesur on ette nähtud ainult esemete puhastamiseks, sealhulgas:

- masinad, söidukid, konstruktsioonid, tööriistad, fassaadid, terrassid ja aiatehnika.

Pesuainet saab lisada valikuliste tarvikutega. Tugevama määrdumise korral soovitame kasutada spetsiaalse lisatarvikuna mustuse eemaldamise otsakut.

Veevarustuse piirväärtused

TÄHELEPANU

Must vesi

Enneaegne kulumine või ladestused seadmes

Varustage seadet ainult puhta vee või taaskasutusveega, mis ei ületa piirväärtusi.

Veevarustusele kehtivad järgmised piirväärtused:

• pH-väärtus: 6,5-9,5

- Elektrijuhtivus: puhta vee elektrijuhtivus + 1200 μS/cm, maksimaalne elektrijuhtivus 2000 μS/cm

• Settivad ained (proovimaht 1 l, settimisaeg 30 minut): < 0,5 mg/l
• Väljafiltreeritavad ained: < 50 mg/l, mitteabrasiivsed ained
  • süsivesikud: < 20 mg/l
• kloriid: < 300 mg/l
• sulfaat: < 240 mg/l
• kaltsium: < 200 mg/l
• üldkaredus: < 28 °dH, < 50° TH, < 500 pp m (mg CaCO₃/l)
• raud: < 0,5 mg/l
• mangaan: < 0,05 mg/l
• vask: < 2 mg/l
• aktiivsüsi: < 0,3 mg/l
  • vaba ebameeldivatest löhnadest

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Palun utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või öli, mis võivad vale ümberkäimise või vale utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Kehtiva teabe koostisainete kohta leiate aadressilt: www.kaercher.de/REACH

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Tarnekomplekt

Lahtipakkimisel kontrollige, kas pakendi sisu on täielik. Puuduolevate tarvikute või transpordikahjustuste korral teavitage oma edasimüüjat.

Ohutusjuhised

• Enne esmakordset käivitamist on oluline lugeda läbi ohutusjuhised 5.951-949.0.
• Järgige jugapesuritele kohaldatavaid riiklikke eeskirju.
• Järgige riiklikke önnetuste ennetamise eeskirju. Jugapesureid tuleb regulaarselt katsetada. Katse tulemus tuleb kirjalikult dokumenteerida.
• Ärge muutke seadet ega tarvikuid.

Ohutusseadised

⚠ETTEVAATUS

Puuduvad või muudetud ohutusseadised

Ohutusseadised on ette nähtud Teie kaitseks.

Ärge kunagi muutke või hiilige kõrvale ohutusseadis- test.

Turvahoob

Körgsurvepüstoli turvahoob hoiab ära seadme tahtmatu sisselülitumise.

Ülevooluklapp

Kui kõrgsurvepüstol on suletud, avaneb ülevooluklapp ja kogu veekogus voolab tagasi pumba imemispoolele.

Ülevooluklapp on tootja poolt paika pandud ja lukustatud. Seadistada saab ainult klienditeenindus.

Seadmel olevad sümbolid

Ärge suunake körgsurvejuga inimeste, loomade, pingestatud elektriseadmete ega seadme enda poole.

Kaitske seadet külma eest.

Vastavalt kohaldatavatele eeskirjadele ei to- hi seadet kunagi kasutada joogiveevõrgus il- ma süsteemi eraldava seadmeta.

Veenduge, et kõrgsurvepesuri tööks kasutatava maja veesüsteemi ühendamisel on lisatud süsteemieraldaja, mis vastab standardi EN 12729 tüüp BA nõuetele. Vesi mis on voolanud läbi süsteemieraldaja on joogi-kõlbmatu. Ühendage süsteemi eraldav seade alati vee sisselaskeava külge ja mitte kunagi otse seadme külge.

△HOIATUS

Kõrgsurve veejoa düüsi suur väljalaskekiirus tekitab kõrge mürataseme, mis võib põhjustada vahetus läheduses viibivatele inimestele ebamugavust või kuulmiskahjustusi (nt tinnitus). Pidev kõrge müratase võib põhjustada kurtust.

• Kasutage ettenähtud isikukaitsevahendeid.
• Kõrge müratase võib häirida häälkõne t ja halvendada või takistada teie võimet tajuda akustilisi hoiatussignaale. Ärge kunagi töötage üksi. Teine isik peab viibima väljaspool tööpiirkonda.

Seadme kirjeldus

HD 5/11 E Classic ja HD 5/13 E Classic ülevaade

Joonis A

① Otsakukruvid
② Körgsurveotsak
③ Varrega pihusti
④Turvalukk
⑤ Püstoli käepide

⑥Päästik

7 Körgsurvevoolik

⑧Laskekonks

⑨ Täiendav käepide

⑩ Kaabli konks

⑪ Veefilter

⑫Varrega pihusti hoidik (pika pihustustoru jaoks)

⑬ Vee sisselaske ühendus

⑭ Vee väljalaskeava

15 Toitelüliti

16 Lükkesang, ülemine (pikendatud)

HD 5/11 EX Plus Classic ja HD 5/13 EX Plus

Classic ülevaade

Joonis B

① Otsakukruvid
② Körgsurveotsak
③ Varrega pihusti
4 Turvalukk
⑤ Püstoli käepide
⑥ Päästik
⑦ Körgsurvevoolik
⑨ Täiendav käepide
⑩Kaabli konks
⑪Veefilter
⑭Vee väljalaskeava
15Toitelüliti
16 Käsi vänt
⑱Dirt Blaster

⑧ Lükkesang, ülemine (pikendatud)

⑫Varrega pihusti hoidik (pika pihustustoru jaoks)

13 Vee sisselaske ühendus

⑰Varrega pihusti hoidik

Esmane käivitamine

⚠️OHT

Vigastuste oht elektrilöögi läbi

Veevarustuse, elektriühenduste ja kõrgsurvevõrgu pai- galdamist lubage ainult selleks volitatud tehnilistel spetsialistidel.

Värvikood

- Puhastusprotsessi juhtelemendid on kollased.

Lahtipakkimine

1. Kontrollige lahtipakkimisel pakendi sisu.
2. Informeerige transpordikahjude korral kohe edasimüüjat.

Lisatarvikute paigaldamine

1. Sisestage tõukekäepide masinasse ja keerake kru- vid käepidemesse.
2. Paigaldage otsak varrega pihusti külge otsakukruvi-de abil.
3. Ühendage varrega pihusti körgsurvepüstoli külge. Joonis D
4. Ühendage körgsurvevoolik körgsurvepüstoli külge.
5. Ainult HD 5/11 E Classic ja HD 5/13 E Classic, kinnitage körgsurvevoolik vee väljalaskeava külge.
6. Ainult HD 5/11 E Classic ja HD 5/13 E Classic, lükake käsivänt voolikurulli avasse ja veenduge, et käsivänt on kindlalt kinnitatud.

Joonis C

Joonis E

Elektriühendus

⚠️OHT

Vigastusoht elektrilöögi läbi

Kasutage seadme vooluvõrku ühendamiseks pistikut. Püsiühendus vooluvõrguga on keelatud. Pistikut kasutatakse vooluvõrgust lahtiühendamiseks.

Ühendusväärtusi vaadake tüübisildilt või tehnilistest andmetest.

1. Kerige toitekaabel lahti ja asetage see maapinnale.
2. Ühendage toitejuhe pistikupessa.

Veevõtuühendus

Ühendus veetrassiga

△HOIATUS

Terviserisk saastunud vee tagasivoolust joogivee-võrku.

Järgige oma veevarustusettevõtte eeskirju.

1. Kontrollige toitesurvet, sisendtemperatuuri ja veevarustuse sisendkogust. Vt peatükist Tehnilised andmed nõudeid.

2. Ühendage süsteemi eraldav seade ja seadme veeühendus vooliku (minimaalne pikkus 7,5 m, minimaalne läbimõõt 3/4") abil. Toitevoolik ei kuulu tarnekomplekti.

3. Avage vee sisselaskeava.

Seadme õhutamine

1. Avage vee sisselaskeava.
2. Eemaldage körgsurveotsak.
3. Lülitage seade sisse.
4. Laske seadmel töötada kuni väljavoolav vesi ei sisalda öhumulle.
5. Lülitage seade välja.
6. Sobitage körgsurveotsak paika.

Käitamine

⚠️OHT

Plahvatusoht!

Ärge pihustage tuleohtlikke vedelikke. Kui seadet kasutatakse ohutsoonides (nt tanklates), tu- leb järgida vastavaid ohutuseeskirju.

Körgsurvepüstoli avamine / sulgemine

1. Lükake turvalukk tagasi ja käivitage päästik.
   Joonis F
   Körgsurvepüstol avaneb.
2. Vabastage päästik ja lükake turvalukku ette. Seejärel körgsurvepüstol sulgub.

Körgsurvetöö

Märkus

• Seadet saab kasutada vertikaalselt.
• Seade on varustatud rõhulülitiga. Mootor käivitub ainult siis, kui kõrgsurvepüstol on avatud.
• Körgsurvevoolik tuleb hoida teravatest servadest eemal.
• Voolikurulliga seadme puhul: keerake körgsurve-voolik voolikupoolilt täielikult lahti.
• Avage veevarustus.
• Seadke toitelüliti asendisse "1".
• Avage körgsurvepüstoli turvalukk.
• Avage körgsurvepüstol.
• Suunake kõrgsurvepüstol puhastatavale objektile ja alustage puhastustoimingut.

Töötamine pesuainega

Märkus

Pesuainega töötamiseks on vaja pudelvahuotsakut (li-savarustus).

△HOIATUS

Puhastusvahendi vale käsitsemine

Oht tervisele

Järgige hooldusvahendil olevaid ohutusjuhiseid.

TÄHELEPANU

Sobimatud puhastusvahendid

Seadme ja puhastatava eseme kahjustus Kasutage ainult KÄRCHERi poolt lubatud puhastusvahendeid.

Järgige puhastusvahendiga kaasa pandud doseerimissoovitusi ja juhiseid.

Kasutage keskkonna säästmiseks puhastusvahendit säästlikult.

KÄRCHERi pesuvahendid tagavad törgeteta töö. Küsi- ge julgelt konsultatsiooni, meie kataloogi või meie pesuvahendite teabelehti.

1. Lisa pesuvahend pudelvahuotsaku anumasse. (Järgige pesuvahendi pudelil olevaid annustamisjuhiseid.)

Joonis G

Soovitatav puhastusmeetod

1. Pihustage puhastusvahend säästlikult kuivale pealispinnale ja laske möjuda (mitte kuivada).
2. Loputage vabanenud mustus körgsurvejoaga maha.

Pärast pesuvahendiga töötamist

Enne otsaku vahetamist lülitage seade välja ja ärge aktiveerige pihustuspüstolit enne, kui seade on rõhuvaba.

1 Ohutustage körgsurvepüstol. Selleks lükake turvahooba esiosa suunas.
2 Keerake otsaku kruvid lahti ja eemaldage otsak.
3 Kruvige Dirt Blaster otsik peale ja pingutage ühenduskohad käsitsi.
4 Ainult HD 5/11 EX Plus Classic ja HD 5/13 EX Plus Classic, keerake mustusepuhasti kinni ja pingutage käsitsi.

Dirt Blaster hoiustamine

1. Kruvige Dirt Blaster prits kollase konnektori külge. Joonis H

Käitamise katkestamine

Märkus

Kui seade on välja lülitatud, väheneb veerõhk, mis võib vähendada kõrgsurvepüstoli tööjõudu ja pikendada seadme kasutusiga.

1. Sulgege körgsurvepüstol, seade katkestab töö.
2. Körgsurvepüstoli turvaluku sulgemiseks lükake turvalukku ettepoole.
3. Körgsurvepüstoli turvaluku avamiseks lükake turvalukku tagasi.
4. Avage körgsurvepüstol, seade alustab tööd.

Viimistlustoiming

1. Sulgege veevarustus.
2. Avage körgsurvepüstol.
3. Seadke toitelüliti asendisse "1" ja laske seadmel 5–10 sekundit töötada.
4. Seadke toitelüliti asendisse "0".
5. Sulgege körgsurvepüstol.
6. Eemaldage seadme toitejuhe kuivade kätega.
7. Eemaldage vee sisselase.
8. Sulgege körgsurvepüstoli turvahoob ja lükake turvalukk ettepoole.

Transport

⚠ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage transportimisel silmas seadme kaalu.

1. Asetage varrega pihusti koos körgsurvepüstoliga konksudele.
2. Keerake toitekaabel ümber kaablikonksude.

3. Ilma voolikurullita: Pöörake kõrgsurvevoolik üles ja riputage see konksu kohale.
   Voolikurulliga: Kerige körgsurvevoolik voolikurullile.

4. Seadet sõidukites transportides kinnitage seade, et see ei nihkuks ega läheks ümber.

5. Lühikesel vahemaal transportimiseks tömmake seadet teleskoopkäepidemest.

Joonis I

1. Trepist üles minnes hoidke lisakäepidemest ja töstke seade üles.

Joonis J

Ladustamine

⚠ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage ladustamisel silmas seadme kaalu.

Ladustage seadet ainult siseruumides.

Külmakaitse

TÄHELEPANU

Külmumine hävitab seadme, kui vesi ei ole sellest täielikult eemaldatud.

Hoidke seadet külmumisohuta kohas.

Kui külmumisohuta ladustamine ei ole vöimalik:

1. Laske üleliigne vesi välja.
2. Pumbake seadmest läbi tavapäraselt kättesaadavat antifriisi.
3. Laske seadmel töötada maksimaalselt 1 minut kuni pump ja torud on tühjad.

Märkus

Kasutage tavapāraselt kättesaadavat glükoolipõhist söidukite antifriisi. Järgige antifriisi tootja käsitsemisjuhi-seid.

Hooldus ja teenindus

⚠️OHT

Seadme tahtmatult käivitamine

Vigastuste oht, elektrilöök

Enne töö alustamist lülitage seade kohe välja ja eemaldage vooluvõrgust.

Märkus

Vana öli tohib ära visata ainult selleks ettenähtud kogumispunktidesse. Palun visake vana öli nendesse kohtadesse. Keskkonna saastamine vana öliga on seadusega karistatav.

Ohutusalane ülevaatus / hooldusleping

Oma edasimüüjaga saate Te kokku leppida regulaarse ohutusalase ülevaatuse või sõlmida hoolduslepingu.

Palun laske ennast nõustada.

Hooldusintervallid

Enne iga käitust

1. Kontrollige ühenduskaablit kahjustuste suhtes, laske kahjustatud kaabel viivitamatult volitatud klienditeenindusel või elektrispetsialistil välja vahetada.
2. Kontrollige körgsurvevoolikut kahjustuste suhtes, vahetage kahjustatud körgsurvevoolik viivitamatult välja.
3. Kontrollige seadet tiheduse suhtes. 3 tilka vett minutis on lubatud. Suurema ebatiheduse korral pöörduge klienditeeninduse poole.

Kord nädalas

1. Puhastage veefilter, vt peatükki Veefiltri puhastamine.

Iga 500 töötunni järel, vähemalt üks kord aastas

Laske öli vahetada klienditeeninduses.

Hooldustööd

Veefiltri puhastamine

TÄHELEPANU

Veeühenduses kahjustatud veefilter

Seadme kahjustused saastunud vee töttu

Kontrollige veefiltrit kahjustuste suhtes, enne kui sises- tate selle veeühendusse.

1. Tõmmake veefilter välja.

2. Puhastage veefiltrit voolava vee all.

3. Sisestage veefilter uuesti veeühendusse.

Abi rikete korral

⚠️OHT

Vigastusoht tahtmatult tööle hakanud seadme ja elektrilöögi töttu.

Lülitage enne köiki töid seade välja ja tömmake vörgupistik välja.

Laske elektrilisi detaile kontrollida ja remontida ainult volitatud klienditeenindusel.

Rikete puhul, mida selles peatükis pole nimetatud, võtke kahtluse ja selgesõnalise juhise korral ühendust volitatud klienditeenindusega.

Rike Abinõu
Seade ei käivitu	Kontrollige, et toitekaabel pole kahjustatud.Kontrollige toitevõrgu pinget.Kui seade kuumeneb üle:a Seadke toitelüliiti asendisse "0".b Laske seadmel jahtuda vähemalt 15 minutit.c Seadke toitelüliiti asendisse "1".Elektririkke korral võtke ühendust klienditeenindusega.
Seade ei tekita survet	Paigaldage standardne otsak (määratud suurus, vt peatükki Tehnilised andmed).Puhastage / asendage kõrgsurveotsak.Öhutage seadet (vt peatükk Seadme öhutamine).Puhastage veefilter (vt peatükki Veefiltri puhastamine).Puhastage kõik pumba sisselasketorusid.Kontrollige veevarustuse mahtu (vt peatükki Tehnilised andmed).
Pump lekibKuni 3 tilka vee väljumist minutis on lubatud.	● Tugevama ebatiheduse korral laske seadet kontrollida klienditeenindusel.
Pump koliseb ● Puhastage veefilter.● Kontrollige veevarustustrassi lekkeid.● Öhutage seadet (vt peatükk Seadme öhutamine).● Vajadusel pöörduge klienditeeninduse poole.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil pöörduge ostu

tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

Täiendavat teavet garantii kohta (kui see on olemas)

leiate Kärcheri kohaliku veebilehe teeninduspiirkonnast

				HD 5/11 E Classic	HD 5/11 EX Plus Classic	HD 5/13 E Classic	HD 5/13 EX Plus Classic
Elektriühendus
Pinge V 220 - 240 220 - 240 220 - 240 220 - 240
F	a	a	s		~	1	1
Sagedus Hz 50 50 50 50
Tarbitav võimsus			kW	2,2	2,2	2,4	2,4
Kaitseliik				IPX5	IPX5	IPX5	IPX5
Võrgukaitse (inertne)			A 15 15 15 15
Pikenduskaabel 30 m			mm^2	2,5	2,5	2,5	2,5
Veevõtuühendus
Juurdevoolurõhk (maks.)			MPa (bar)	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)
Juurdevoolu temperatuur (maks.)			°C	40	40	40	40
Juurdevoolu kogus (min.)			l/h (l/min)	720(12)	720 (12)	720(12)	720(12)
Sissevõtu kõrgus (maks.)			m	1,0	1,0	1,0	1,0
Seadme võimsusandmed
Standarddüüsi suurus				036	036	032	032
Juurdevoolu kogus, vesi			l/h (l/min)	500 (8,4)	500 (8,4)	500 (8,4)	500 (8,4)
Töörõhk			MPa (bar)	11 (110)	11 (110)	13 (130)	13 (130)
Töö ülerõhk (maks.)			MPa (bar)	16 (160)	16 (160)	16 (160)	16 (160)
Kõrgsurvepüstoli tagasilöögijõud			N	20,4	20,4	22,4	22,4
Mõõtmed ja kaalud
Kaal (ilma tarvikuteta)			kg	18	21	18,3	21,3
Pikkus x laius x kõrgus			mm	350 x 330 x 8 80	350 x 330 x 8 80	350 x 330 x 8 80	350 x 330 x 8 80
Kindlakstehtud väärtused EN 60335-2-79 kohaselt
Kõrgsurvepüstoli labakäe-käsivarre vibrat-siooniväärtus			m/s^2	2,27	2,27	3,1	3,1
Ebakindlus K			m/s^2	1,5	1,5	1,5	1,5
Helirõhutase L_pA			dB(A)	76	76	80	80
Ebakindlus K_pA			dB(A)	2,5	2,5	2,5	2,5
Helivõimsustase L_WA + Ebakindlus K_WA			dB(A)	91	91	96	96

Õigus tehnilisteks muudatusteks.

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide

asjaomastele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse.

Asjaomased EL direktiivid

2000/14/EÜ

Kohaldatud määrus(ed)

(EL) 2019/1781

Kohaldatud ühtlustatud normid

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Kohandatud vastavushindamismenetlus

2000/14/EÜ: Lisa V

Kohaldatud riiklikud normid

Helivõimsustase dB(A)

HD 5/11 E Classic, HD 5/11 EX Classic

HD 5/11 EX Plus Classic, HD 5/12 EX Plus Classic

Mõõdetud: 89

Garanteeritud: 91

HD 5/13 E Classic, HD 5/13 EX Plus Classic

Mõõdetud: 93

Garanteeritud: 96

Allakirjutanud tegutsevad juhatuse ülesandel ja volitu-sega.

H. Jenner

Dokumentatsioonivolink:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
