ESITLUS

Sisukord Lugupeetud tarbija!

SÜMBOLITE TÄHENDUS

Sumbolite tähendus 199

Hoiatustasemete selgitus 199

ESITLUS

Sisukord 200

Lugupeetud tarbija! 200

MIS ON MIS?

Mis on mis muruniidukil? 201

SEADME OHUTUSVARUSTUS

Üldised näpunäited 202

KOKKUPANEK JA REGULEERIMINE

Üldised näpunäited 203

Käepide 203

Niitmiskõrgus 203

Koguja 203

Üldised näpunäited 204

Küttesegu 204

Tankimine 204

Transport ja hoiustamine 204

KÄITAMINE

Isiklik ohutusvarustus 205

Üldised ohutuseeskirjad 205

Põhiline lõikamistehnika 206

Transport ja hoiustamine 206

Käivitamine ja seiskamine 207

HOOLDUS

Üldised näpunäited 208

Hooldusskeem 208

Üldkontroll 208

Süüteküunlad 209

Sidurikaabli seadistamine 209

Öhufilter 209

Õlivahetus 209

Kütusesüsteem 209

TEHNILISED ANDMED

Tehnilised andmed 210

EÜ kinnitus vastavusest 211

Täname McCullochi toote kasutamise eest. Olete saanud osaks loost, mis algas kaua aega tagasi, kui McCullochi korporatsioon alustas Teise maailmasõja päevil mootorite tootmist. Alates 1949. aastast, kui McCulloch tutvustas oma esimest kerget ühemehe-kettsaagi, ei ole puutöö enam endine.

Uuenduslike kettsaagide sari kestis läbi aastakümnete ja ettevõte laienes, esmalt 1950. aastatel lennuki- ja kardimootorite ning 1960. aastatel minikettsaagide valdkonda. Hiljem, 1970. ja 1980. aastatel, lisati tootevalikusse trimmerid ja puhurid.

Tänapäeval jätkab McCulloch Husqvarna grupi osana võimsate mootorite, tehniliste uuenduste ja tugeva inseneritöö traditsioone, mis on juba üle poole sajandi olnud meie tunnusmärkideks. Meie eesmärkideks on langetada kütusekulu, heitgaase ja mürataset, samuti tõsta ohutust ja kasutajasõbralikkust.

Me loodame, et jääte oma McCullochi tootega rahule, sest see on möeldud teid abistama pikka aega. Toote tööiga pikeneb, kui järgite selles kasutusjuhendis esitatud kasutus-, teenindus- ja hooldusjuhiseid. Kui peaksite vajama professionaalset remondi- või teenindusabi, kasutage meie teenusepakkujate otsingumootorit aadressil www.mcculloch.com.

McCulloch töötab pidevalt oma toodete edasiarendamise alal ja jätab seetöttu endale öiguse teha muuhulgas muudatusi toodete kuju ja välimuse osas.

Selle kasutusjuhendi saate samuti alla laadida aadressilt www.mcculloch.com.

MIS ON MIS?

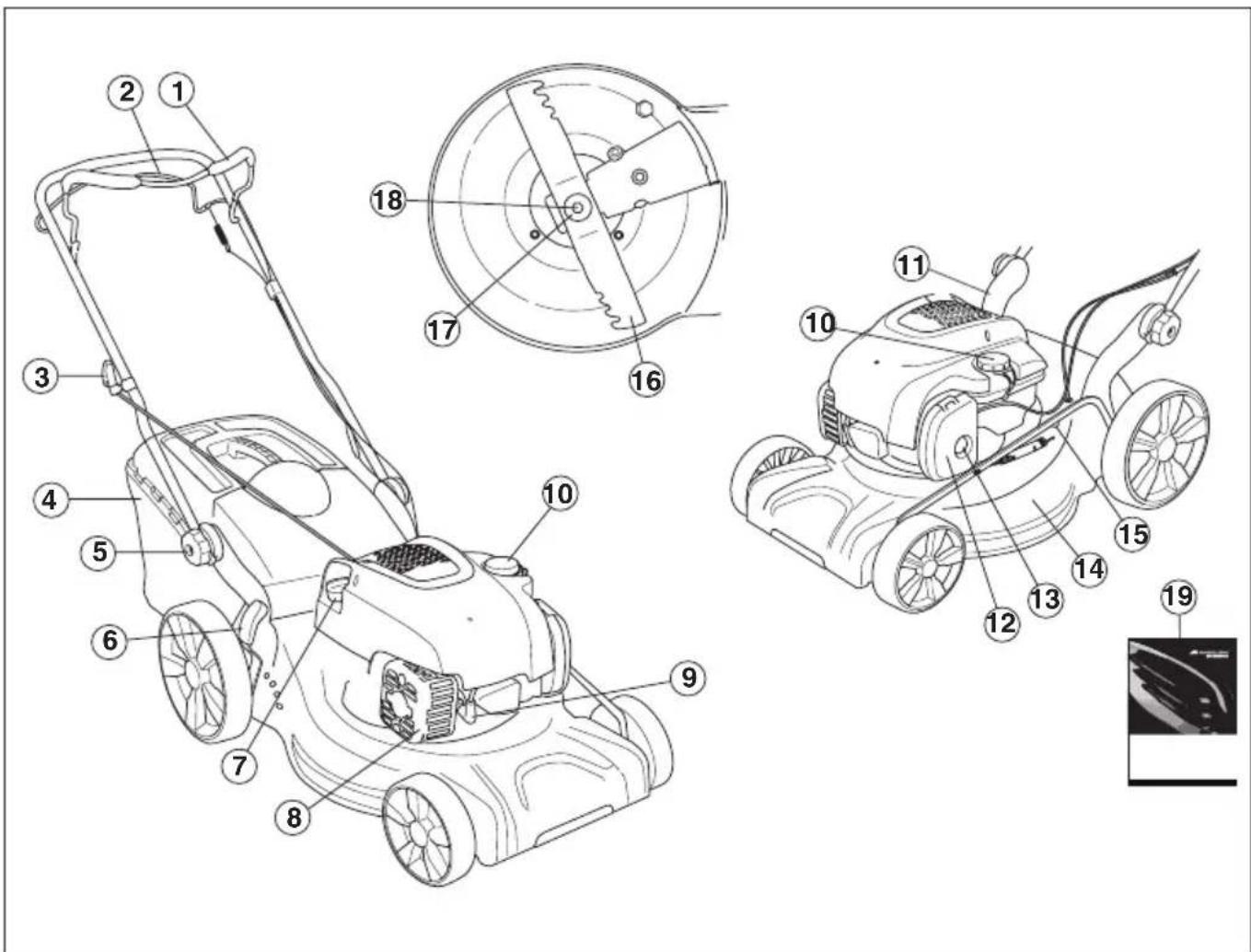

Mis on mis muruniidukil?

1 Mootoripiduri hoob
2 Edasiveohoob
3 Käiviti käepide
4 Koguja
5 Käepide, käepideme körguse reguleerimine
6 Niitmiskõrguse regulaator
7 Õlivarras/õlipaak
8 Summuti
9 Süüteküunlad
10 Kütuse lisamine

11 Alumise käepideme kinnitus
12 Öhufilter
13 Etteandpumba kummipõis
14 Lõiketerakate
15 Veeliitmik
16 Tera
17 Vedruseib
18 Lõiketera polt
19 Käsitsemisõpetus

SEADME OHUTUSVARUSTUS

Üldised näpunäited

Käesolevas käsitletakse seadme ohutusvarustust, selle toimimist, kontrollimist ning põhihooldust, mis tagab ohutu töö.

ETTEVAATUST! Ära kunagi kasuta seadet, mille ohutusvarustus on puudulik. Vajadusel lasta seadme hooldustöökojas parandada.

Vältimaks soovimatut käivitumist, eemaldage süütejuhe süüteküünlalt.

Lõiketerakate

- Lõiketerakate on ette nähtud vibratsiooni vähendamiseks ja lõikekahjude ohu vähendamiseks.

Lõikurikatte kontrollimine

- Kontrolli, et lõiketerakate on terve ja ilma nähtavate defektideta, näiteks materjalipragudeta.

Mootoripiduri hoob

- Mootoripidur on ette nähtud mootori seiskamiseks. Kui mootoripiduri hoob vabastatakse, siis mootor seiskub.

Pidurikäepideme kontrollimine

Laske täisgaasil töötada ning seejärel vabastage pidurikäepide. Motooripidur peab olema alati reguleeritud nii, et mootor seiskub 3 sekundi jooksul.

ETTEVAATUST! Ärge kunagi kasutage ilma summutita või viga saanud summutiga seadet. Vigane summuti võib suurendada mürataset ja tuleohtu. Hoidke tulekustutusvahendid käepärast.

Summuti läheb seadme töötamisel väga kuumaks ja on kuum ka pärast seadme välja lülitamist. See kehtib ka tühikäigul töötamise kohta. Olge töötamisel hoolikas ja ettevaatlik, eriti siis, kui töötate tuleohtlike gaaside ja muude materjalide lähedal.

- Summuti ülesandeks on hoida minimaalset mürataset ja suunata mootori heitgaasid operaatorist eemale.

Summuti kontroll

- Kontrollige korrapäraselt, kas summuti on terve ja kas see on korralikult kinni.

KOKKUPANEK JA REGULEERIMINE

Üldised näpunäited

TÄHTIS! Vältimaks soovimatut käivitumist, eemaldage süütejuhe süüteküünlalt.

Käepide

Koostamine

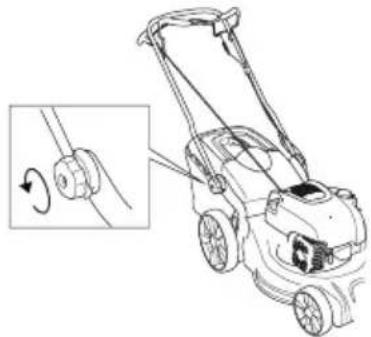

Ülapide

Pange käepideme torukonstruktsioon täpselt käepideme alumise osa vastassuunda. Keerake hoovad korralikult kinni.

- Keerake alumised hoovad lahti.

MÄRKUS! Ära seadista niitmiskõrgust liiga madalaks, kuna ebatasasuste korral võivad lõiketerad käia küngaste vastu.

Kõrgema lõikekõrguse valimiseks liigutage hooba taha, madalama valimiseks ette.

Koguja

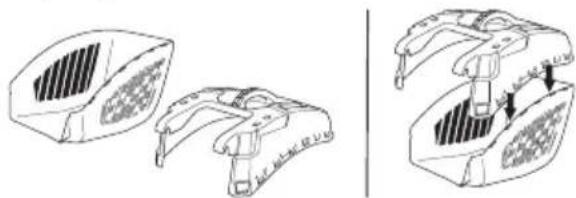

• Kinnitage kogumiskott

- Kinnitage konksud raami ülemise serva külge.

- Kinnitage kogumiskoti põhi väljalaskeava külge.

- Tõstke väljalaske kaitse üles, et multšikork paigaldada/eemaldada.

Kinnitage vedru konksuga raami külge.

- Ōlipaak on tarnimisel tühi. Ōli tuleb lisada aeglaselt. Vaadake juhiseid osast Hooldus. Mootoriõli vahetatakse esimest korda pärast 5 töötundi.

Üldised näpunäited

ETTEVAATUST! Kui mootor töötab suletud või halva õhutusega ruumis, võib seade põhjustada lämbumissurma või vingugaasimürgistuse.

Kütus ja kütuseaurud on väga tuleohtlikud ning võivad põhjustada ohtlikke kahjustusi sissehingamisel või nahale sattumisel. Olge ettevaatlik kütuse käsitsemisel ning hoolitsege selle eest, et te käsitseksite kütust hästi õhustatavas kohas.

Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju. Sellepärast ära käivita seadet kunagi ruumis sees ega tuleohtlike materjalide ligidal!

Ärge suitsetage kütuse lähedal ega pange sinna kuumi esemeid.

Küttesegu

MÄRKUS! Seadmele on paigaldatud neljataktimootor. Jälgige, et mootoris oleks alati piisavalt öli.

Bensiin

• Kasuta kvaliteetset plii- või pliivaba bensiini.
• Soovituslik madalaim oktaanarv on 90 (RON). Kui te töötate 90st madalama oktaanarvuga kütusega, tekib mootori kuumenemine. See võib mootorit kahjustada ja põhjustada tõsiseid mootoririkkeid.
• Kui on saadaval keskkonnasäästlikku, nn. alkülaatkütust, tuleb seda kasutada.

Mootoriõli.

MÄRKUS! Kontrolli enne muruniiduki käivitamist ölitaset. Liiga madal ölitase vöib pöhjustada tõsiseid mootorikahjustusi. Vaadake juhiseid peatükist „Hooldus“.

- Mootoriöli vahetatakse esimest korda pärast 5 töötundi. Tehniliste andmete peatükist leiate juhised sobiva öli valimiseks. Ärge kasutage kahetaktimootori öli.

Tankimine

ETTEVAATUST! Seiska mootor ning lase sel enne tankimist mõni minut jahtuda.

Bensiini mahaloksumise vältimiseks kasutage kütuse lisamisel alati bensiinikanistrit.

Kütuse lisamisel ava kork ettevaatlikult, et ülerõhk saaks aeglaselt väheneda.

Pühkige kütusepaagi korgi ümbrus puhtaks.

Pärast kütuse lisamist pinguta korki hoolikalt. Hooletus võib põhjustada tulekahju.

Enne käivitamist vii seade vähemalt 3 meetri kaugusele kütuse lisamise paigast.

Ära käivita seadet:

• Kui kütus või mootoriõli on tilkunud masinale, kuivata köik pritsmed ja lase bensiiinijääkidel aurustuda.
• Kui kütust on sattunud Su kehale või riietele, vaheta riided. Pese puhtaks kehaosad, kuhu on sattunud kütust. Pese vee ja seebiga.
• Kui seadmest pihkub kütust. Kontrolli korrapäraselt, et kütust ei lekiks kütusepaagi korgi vahelt või voolikust.

Transport ja hoiustamine

• Ära hoia seadet ega kütust seal, kus pihkumise korral kütuseaurud võivad kokku puutuda sädemete või lahtise tulega, näit. masinate, elektrimootorite, releede, lülitite, soojaveekatelde jt. seadmete läheduses.
• Hoia ja transpordi kütust selleks ettenähtud nõus.

- Lase kütuse- ja õlipaak täiesti tühjaks, enne kui jätad seadme pikaks ajaks seisma. Palu lähimast bensiinijaamast abi sobiva paiga leidmisel vana kütuse ja õli jaoks.

Isiklik ohutusvarustus

Seadmega töötamisel tuleb kasutada ettenähtud isiklikku kaitsevarustust. Isiklik kaitsevarustus ei välista önnetusi, kuid vähendab vigastuse astet. Palu seadme müüjalt abi sobiva varustuse valimisel.

Kasuta alati:

• Kui müratase ületab 85 dB piiri, kasutage kõrvaklappe.
  • Vastupidavad, mittelibisevad jalatsid.
• Tugevad pikad püksid. Ära kanna lühikesi pükse või sandaale ega ole paljajalu.
• Vajadusel tuleb kasutada kindaid, näiteks lõikeosa paigaldamisel, kontrollimisel ja puhastamisel.

Üldised ohutuseeskirjad

Selles osas kirjeldatakse põhilisi ohutusjuhiseid seadme kasutamisel. See teave ei saa kunagi asendada professionaalseid oskusi ega kogemusi.

• Loe käsitsemisöpetus põhjalikult läbi, et köik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.
• Ärge unustage, et seadme operaator vastutab seadmest tingitud ohtude ning önnetuste ning varaliste kahjude eest.
• Seade tuleb puhas hoida. Sildid ja kleebised peavad olema täielikult loetavad.

Kõiki olukordi, mis võivad seadme käitamisel ette tulla, ei ole võimalik kirjeldada. Olge alati ettevaatlik ja lähtuge tervest mõistusest. Kui satute ebaturvalisena tunduvasse olukorda, lõpetage töö ning otsige asjatundlikku abi. Pöörduge edasimüüja, hoolduskeskuse või kogenud kasutaja poole. Ärge üritage teha midagi, milles te ei ole kindel!

ETTEVAATUST! Seade tekitab töötades elektromagnetvälja. Teatud tingimustel vöib väli häirida aktiivsete vöi passiivsete meditsiiniliste implantaatide tööd. Tösiste vöi surmaga löppevate kahjustuste riski vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada seadme kasutamise eel nõu oma arsti ja implantaadi valmistajaga.

ETTEVAATUST! Vääral või hooletul kasutamisel võib seade olla ohtlik, põhjustada raskeid vigastusi või kasutaja ja teiste inimeste surma.

Ärge lubage seadet kasutada või hooldada väljaõppeta inimesi või lapsi.

Ohutuse tagamiseks tuleks füüsilise või vaimse puudega või terviserikkega inimestel seadet kasutada vaid järelevalve all.

Ära luba kellelgi seadet kasutada enne, kui oled kindel, et ta on kasutamisõpetuse sisust aru saanud.

Ärge töötage seadmega, kui te olete väsinud, ravimite või alkoholi mõju all, ms võivad mõjutada teie otsustamisvõimet, nägemist ja keha valitsemist.

ETTEVAATUST! Kooskõlastuseta muudatused ja mitteoriginaalosad võivad põhjustada ohtlikke kahjustusi nii kasutajale endale kui juuresviibijaile. Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata.

Ärge ehitage seadet ringi, nii et see enam ei vasta tehase originaalmudelile ega võtke ka kasutada sellist seadet, millest võib arvata, et keegi on selle ümber ehitanud.

Ära kasuta vigastatud seadet. Kontrolli ja hoolda seadet korrapäraselt, nagu käsitlemisõpetuses nõutud. Teatud hooldust tohib teha ainult vastava väljaõppe saanud spetsialist.

Kasuta alati originaalosi.

Tööplatsi ohutus

• Enne niitmise alustamist tuleb murult eemaldada oksad, raod, kivid jne.
• Lõikeosaga kokku puutuvad objektid võivad õhku paiskuda ning tabada inimesi või esemeid. Hoidke kõrvalised isikud ja loomad ohutus kauguses.
• Hoidu seadme kasutamisest halva ilmaga. Ära tööta paksu udu, köva vihma, tuule või pakase korral. Külma ilmaga töötamine on väga väsitav ja sellega kaasneb muid ohte, nagu libe maapind.
• Kontrollige ümbrust ja veenduge, et miski ei saa häirida teie kontrolli seadme üle.
• Ettevaatust juurte, kivide, okste, aukude, kraavide jms. Körges rohus vöib takistusi mitte märgata.
• Nõlvade niitmine võib olla ohtlik. Ära kasuta muruniidukit väga järskudel nõlvadel. Muruniidukit ei tohi kasutada suurema kalde kui 15 kraadi korral.
• Kallakul peab käik kulgema nõlvakaldega risti. Mööda nõlva üles ja alla käia on palju raskem.
• Ettevaatust nurkade ja vaatevälja varjavate objektide läheduses.

Tööohutus

- Muruniiduk on ette nähtud üksnes muru niitmiseks. Seadme mitteotstarbekohane kasutamine on keelatud.

- Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.

- Ära kunagi käivita muruniidukit enne, kui lõiketera ja kõik katted on korrektselt paigaldatud. Vastasel korral võib lõiketera lahti tulla ning põhjustada vigastusi.

- Väldi lõiketera lõöke vastu võõrkehi nagu kivid, puujuured või muu sarnane. Selle tagajärjel võib lõiketera nüriks muutuda ning mootorivõll kõverduda. Kõver telg toob kaasa tasakaalu kadumise ja tugeva vibratsiooni, millega kaasneb lõiketera eemaldumise oht.

- Pidurihoob ei tohi masina töö ajal olla püsivalt kinnitatud käepideme külge.

- Aseta muruniiduk stabiilsele tasasele aluspinnale ja käivita see. Jälgi, et lõiketera ei satuks kontakti maapinna või muude esemetega.

- Liikuge alati seadme taga. Jälgige, et rattad puudutaksid maad ning hoidke niites kahe käega käepidemest kinni. Hoidke käed ja jalad liikuvatest teradest eemal.

- Ärge kallutage töötava mootoriga seadet.

- Masinat töö ajal enda suunas tömmates tuleb olla äärmiselt tähelepanelik.

- Ära kunagi tõsta või kanna muruniidukit, kui selle mootor on käivitatud. Kui pead muruniidukit tõstma, seiska kõigepealt mootor ning eemalda süütekaabel süüteküünlalt.

- Masina viimisel üle ala, mida ei niideta (nt kruusatee, kivi, kiviklibu, asfalt jne), tuleb mootor seisata.

- Ära kunagi jookse töötava masinaga. Muruniidukiga tuleb alati töötada käies.

• Enne niitmiskõrguse muutmist seiska mootor. Ärge seadistage, kui mootor töötab.
• Mitte kunagi ärge jätke töötava mootoriga seadet järelevalveta. Lülitage mootor välja. Veenduge, et löikeosa on löpetanud pöörlemise.
• Kui puutute seadmega vastu mingit kõrvalist eset või kui vibratsioon lakkab, katkestage kohe töö ja lülitage seade välja. Võtke süütejuhe süüteküünla küljest lahti. Kontrollige, kas seade pole saanud kahjustusi. Parandage vajadusel.

Põhiline lõikamistehnika

- Parima tulemuse saavutamiseks kasutage alati teritatud tera. Nüri tera lõikab ebaühtlaselt ning rohuliblede lõikepind tömbub kollaseks.

- Ära kunagi niida rohkem kui 1/3 muru pikkusest. See kehtib eriti kuivadel perioodidel. Niida köigepealt suure niitmiskörgusega. Seejärel kontrolli tulemust ja langeta körgus sobiva tasemeni. Kui muru on eriti körge, söida aeglaselt ja niida kaks korda.

- Niitke iga kord erinevas suunas, et vältida triipude tekkimist murule.

Transport ja hoiustamine

- Vedamiseks kinnitage seadme osad alati kindlalt, et vältida vedamise käigus võimalikke kahjustusi ja õnnetusi.

- Hoidke seadet suletud ruumis, lastele ning kõrvalistele isikutele kättesaamatus kohas.

- Hoidke seadet ja selle lisatarvikuid kuivas ja külma eest kaitstud kohas.

- Kütuse vedamise ja hoidmise kohta vt peatükki „Kütuse käsitsemine“.

KÄITAMINE

Käivitamine ja seiskamine

Enne käivitamist

ETTEVAATUST! Loe käsitsemisõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.

Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.

• Vaata, et tööpiirkonnas poleks vööraid isikuid.
- Hooldage iga päev. Vaadake juhiseid peatükist „Hooldus“.
- Jäligi, kas süütekaabel on korralikult süüteküünlal.

Käivitamine

Enne muruniiduki esmakordset käivitamist vajutage viis korda kütusepumpa. Järgmistel kordadel, kui masinat külma mootoriga käivitate, vajutage kütusepumpa kolm korda.

- Mootorit käivitades tuleb pidurikäepide hoida vastu seadme käepidet.

• Seiske seadme taga.
• Võtke käivitikäepidemest kinni, tömmake käivitusnöör parema käega aeglaselt välja, kuni tunnete vastupanu (käiviti hambad haakuvad). Tõmmake hooga, nii et mootor käivitub. Käivitusnööri ei tohi kerida käe ümber.

Ajam

- Ajami käivitamiseks vajutage edasiveohooba käepideme poole.

- Enne masina enda poole tömbamist vabastage ajam ja lükake masinat umbes 10 cm edasisuunas.

Seiskamine

- Mootor seiskub, vabastades mootoripiduri hoova.

ETTEVAATUST! Seadme kasutaja võib teha ainult selliseid hooldamis- ja korrastustöid, mida on kirjeldatud käesolevas kasutusjuhendis. Keerukamate tööde tegemiseks tuleb pöörduda töökotta.

Vältimaks soovimatut käivitumist, eemaldage süütejuhe süüteküünlalt.

Kui seadet ei hooldata õigesti ja korrapäraselt ja seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida oht õnnetuste tekkeks. Lisateabe saamiseks võta ühendust lähima hooldustöökojaga.

TÄHELEPANU! Masina kallutamisel jälgige, et öhufilter jääks köige körgemale.

- Kasuta alati originaalosi.

Hooldusskeem

Hooldusskeemil on näha, millised seadme osad hooldust vajavad ning milliste vaheaegade tagant hooldustöid tuleb teha. Vaheajad on arvutatud eeldusel, et seadet kasutatakse iga päev, ning need võivad vastavalt kasutussagedusele erineda.

Enne käivitamist	Iganädalane hooldus	Igakuine hooldus
Üldkontroll Süüteküunlad Öhufilter
Välispidine puhastus Summuti*
Öli tase. Kütusesüsteem
Lõikeseade
Lõiketerakate ja kaitsekate*
Sidurikaabli seadistamine
Mootoripiduri hoob*

*Vaadake juhiseid peatükist „Seadme ohutusvarustus“.

Üldkontroll

- Kontrolli, et kruvid ja mutrid oleksid korralikult kinnitatud.

• Harja muruniiduk lehtedest, murust ja muust sarnasest puhtaks.
• Ära kasuta masina puhastamiseks survepesu.
• Ära kunagi pritsi vett otse mootorile.
• Puhasta käiviti öhuimemisava. Kontrolli käivitit ja selle nööri.
• Lõiketerakatte alt puhastamisel keera masina süüteküunal ülespoole. Tühjendage bensiinipaak.

Õli tase

Õlitaseme kontrollimisel peab muruniiduk seisma tasasel aluspinnal. Kontrolli õlitaset möötevardaga õlipaagi korgi küljes.

• Eemaldage õlipaagi kork ning pühkige õlivarras puhtaks.
• Pange ölivarras uuesti paaki. Korrektse ölitaseme näidu saamiseks peab ölipaagi kork olema täielikult lahti keeratud.
• Kui ôlitase on madal, lisa mootoriöli kuni ôlivarda ülemise tasemeni.

Lõikeseade

• Kontrolli lõikeosa seisukorda, et seal poleks vigastusi või pragusid. Vigastatud või pragudega lõikeosad tuleb välja vahetada.
• Jäligi, et Sul oleks alati hästi teritatud ja öigesti tasakaalustatud lõiketera.

TÄHELEPANU! Pärast teritamist tuleb lõiketerasid tasakaalustada. Terade tasakaalustamist, vahetamist või teritamist tuleb teha töökojas.

Kui niiduk söidab takistuse otsa ja löiketerad lähevad katki, tuleb need vahetada. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada.

Terade vahetamine

ETTEVAATUST! Kasuta lõikevarustuse teenindamisel ja hooldamisel alati tugevaid kindaid. Lõiketerad on väga teravad ning lõikekahjustused võivad tekkida väga kergesti.

Lahti võtmine

- Keera lahti polt, mis hoiab lõiketera.

- Eemaldage vana tera. Kontrollige, et tera kinnitus oleks terve. Kontrolli ka, kas lõiketera polt on terve ja mootorivõll ei ole kõver.

Koostamine

- Jälgı, et lõiketera on teljel õigesti keskel.

- Keerake tera käega, veendumaks, et see pöörleb vabalt. Proovikäivitage seade.

Süüteküünlad

MÄRKUS! Kasuta alati soovitatud süüteküünla tüüpi! Vale süüteküünal võib vigastada kolbi või silindrit.

- Kui seadme võimsus on väike, käivitada on raske või seade töötab tühikäigul ebaühtlaselt, kontrollige alati kõigepealt, kas süüteküünal on korras, enne muude abinõude rakendamist.

- Kui süüteküunal on must, puhastage see ning kontrollige, et elektroodide vahe oleks 0,5 mm. Vajaduse korral vahetage välja.

Sidurikaabli seadistamine

• Täppisreguleerige trossi reguleerkruvi kasutades.

- Kui siduritrossi täppisreguleerimisest ei piisa, teostage jämereguleerimine.

- Pikendage trossi täppisreguleerimise kruvi kasutades.

- Siduritrossi jämereguleerimiseks kinnitage seda sidurilati erinevate klambrite külge. Seejärel teostage trossi täppisreguleerimine.

• Eemalda õhufiltri kaitse ja demonteeri õhufilter.
• Pikemat aega kasutatud õhufiltrit ei saa enam täiesti puhtaks. Sellepärast tuleb see korrapäraselt uuega asendada. Vigastatud õhufilter tuleb kohe välja vahetada.
• Jälgä paigaldamisel, et öhufilter on tihedalt vastu filtrihoidikut.

Puhastage paberfilter.

- Puhastage filter, koputades seda tasase pinna vastu. Ärge kunagi kasutage filtri puhastamiseks bensiiiniga lahustit, nt petrooleumi, ega suruõhku.

Puhastage vahtkummist filter.

- Võtke vahtkummifilter ära. Peske filtrit korralikult leiges seebivees. Pärast pesemist loputage filtrit korralikult puhtas vees. Pigistage filtrit ja pange kuivama. NB! Kõrge survega suruõhk võib vahtkummit kahjustada. Pärast puhastamist tuleb filter mootoriõliga sisse õlitada. Pühkige liigne õli ära, surudes puhast riidelappi filtri vastu.

Õlivahetus

• Tühjenda kütusepaak.
- Keera lahti ölipaagi kork.
- Aseta kohale sobiv nõu õli kogumiseks.
- Lase öli välja, kallutades mootorit nii, et öli voolab täitetoru kaudu välja. Masina kallutamisel jälgige, et öhufilter jääks köige körgemale. Küsi lähimast bensiinijaamast, kuhu saad ära anda kütuse ja mootoriöli jäägid.
- Täitke hea kvaliteediga uue mootoriõliga. Vaadake juhiseid peatükist "Tehnilised näitajad".

Kütusesüsteem

• Kontrollige, kas paagi kaas ja tihend on korras.
• Kontrollige kütusevoolikut. Vajadusel vahetage.

TEHNILISED ANDMED

Tehnilised andmed

	M46-125W M46-140WR M51-140WR M51-140WRX
Mootor
Mootori tootja Briggs & Stratton Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Silindri maht, cm3	125 140 140 140
Kiirus, rpm 2900 2900 2900 2900
Mootori nimivõimsus, kW (vt märkus 1) 1,6 1,9 2,1 2,1
Süütesüsteem
Süüteküunlad QC12YC QC12YC QC12YC QC12YC
Elektroodide vahe, mm 0,5 0,5 0,5 0,5
Kütuse-/määrimissüsteem
Bensiinipaagi maht, I 0,8 0,8 0,8 0,8
*Mootoriõli	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Kaal
Seade tühjade paakidega, kg 30 31 32 32
Müraemissioon (vt. märkust 2)
Müra võimsustase, dBA 94 94 96 96
Müra võimsustase, garanteeritud LWA dBA	95 95 97 97
Müratase (vt. märkust 3)
Mürarõhutase kasutaja kõrva juures, dB (A)	80 80 82 82
Vibratsioonitase, ahveq (vt. märkust 4)
Käepide, m/s2	3,3 3,3 2,9 2,9
Lõikesüsteem
Niitmiskõrgus, mm	30-80	30-80	30-90	30-90
Töölaius, cm	46 46 51 51
Tera	Combi 46	Combi 46	Combi 51	PX3
Kogumiskoti maht, liitrit	50 50 60 60

Märkus 1 Mootori näidatud võimsusklass on antud mootorimudeli järgi toodetud tüüpmootori keskmine netovõimsus (kindla pöörete arvu juures), mõõdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulnud mootoritel võib see väärtus pisut erineda. Seadmele paigaldatud mootori tegelik efektiivvõimsus oleneb töökiirusest, keskkonnatingimustest ja muudest teguritest.

1. märkus: Ümbritsevasse keskkonda leviva müra võimsus (LWA), mõõdetud vastavalt EÜ direktiivile 2000/14/EÜ.
2. märkus: Heliröhutase standardi EN 836 järgi. Heliröhutaseme kohta toodud andmete statistiline dispersion (standardhälve) on 1,0 dB (A).
3. märkus: Vibratsioonitase standardi EN 836 järgi. Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersion (standardhälve) on 0.2 m/s ^2 .
   *Kasutage kvaliteedi SF, SG, SH, SJ või kõrgema kvaliteedi mootoriõli. Vaadake mootori tootja juhendis olevat viskoossuste tabelit ja valige vastavalt oodatavale väliskeskkonna temperatuurile sobivaim viskoossus.

EÜ kinnitus vastavusest

• 2006/42/EÜ (17. mai 2006. a) „mehhanismide kohta“
• elektromagnetilise ühilduvuse direktiiv 15. detsember 2004, 2004/108/EMÜ.
- müradirektiiv 8. maist 2000 2000/14/EG.

Teave müra kohta on toodud peatükis Tehnilised andmed.

Järgitud on alljärgnevaid standardeid: EN 836, ISO 11094, EN 55012.

Kontrollorgan: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, on välja andnud tunnistuse seadme vastavuse kohta ELi nõukogu 8. mai 2000 direktiivi 2000/14/EÜ lisale VI müraemissionide kohta keskkonnas.

Huskvarna, 2. november 2012. aasta

Bengt Ahlund, Arendusdirektor

(Husqvarna AB volitatud esindaja ja tehnilise dokumentatsiooni eest vastutaja.)

SIMBOLU NOZİME

Simbolu nozīme
