KASUTUSJUHEND KD43XE8096BAEP SONY

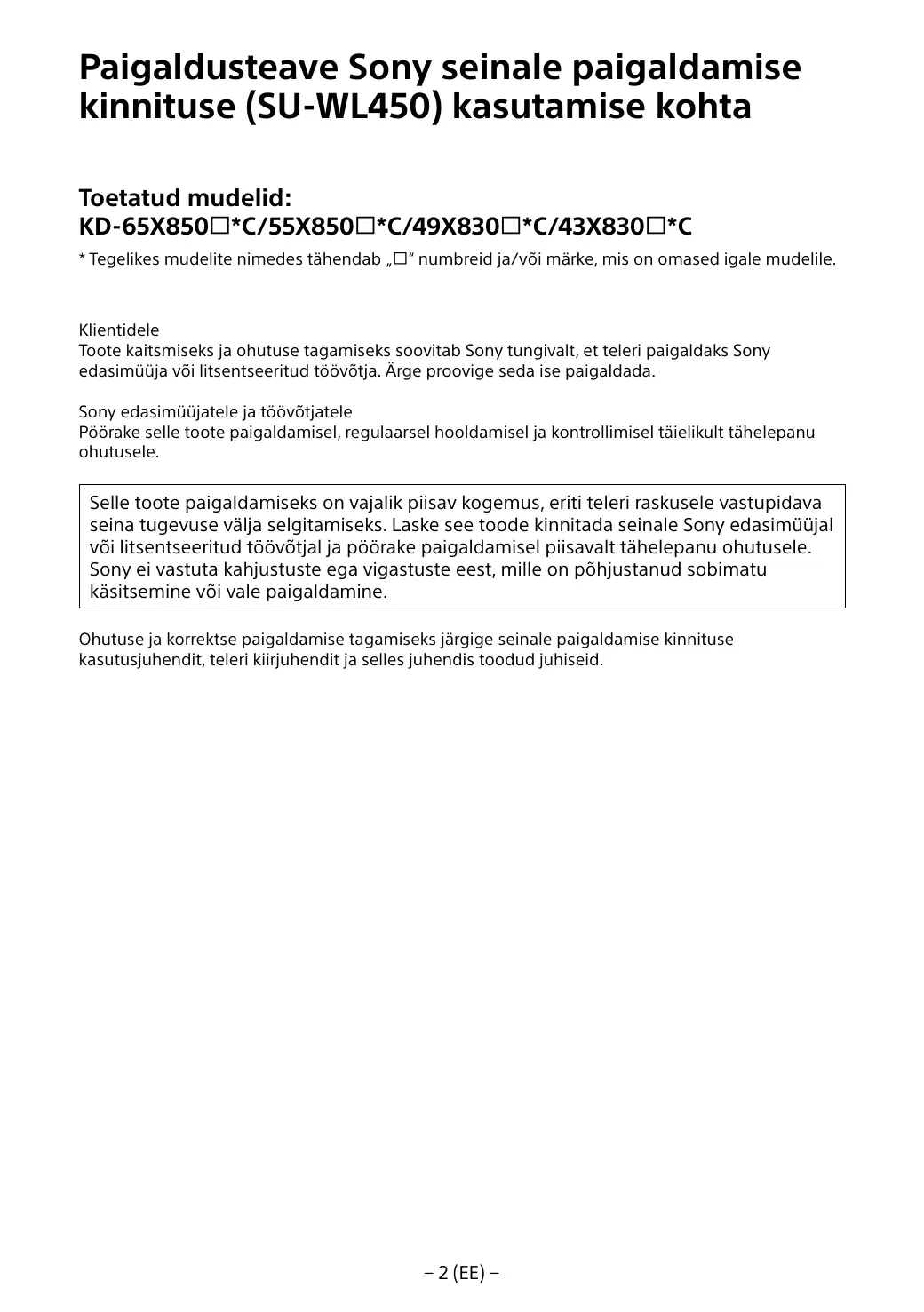

Paigaldusteave Sonyseinale paigaldamise kinnituse (SU-WL450) kasutamise kohta

Toetatud mudelid:

KD-65X850*C/55X850*C/49X830*C/43X830*C

• Tegelikes mudelite nimedas tähendab „☐“ numbreid ja/vöi märke, mis on omased igale mudelile.

Klientidele

Toote kaitsmiseks ja ohutuse tagamiseks soovitab Sony tungivalt, et teleri paigaldaks Sony edasimuju voi litsentseeritud toovotja. Arge proovige seda ise paigaldada.

Sony edasimüüjatele ja töövöjtatele

Pöörake selle toote paigaldamisel, regulaarsel hooldamisel ja kontrollimisel täielikult tāhelepanu ohutusele.

Selle toote paigaldamiseks on vajalik piisav kogemus, eriti teleri raskusele vastupidava seina tugevuse valja selgitamiseks. Laske see toode kinnitada seine Sony edasimüjjal voi litsentseeritud toövöjtjal ja pörake paigaldamisel piisavlt tahelepanu ohutusele.

Sony ei vastuta kahjustuste ega vigastuste eest, mille on pöhjustanud sobimatu käsitsemine vöi vale paigaldamine.

Ohutuse ja korrektse paigaldamise tagamiseks järgigeseinale paigaldamise kinnituse kasutusjuhendit, teleri kiirjuhendit ja selles juhendis toodud juhiseid.

Ohutusest

Tâname teid selle toote soetamise eest.

Klientidele

Kaesoleva toote paigaldamine eeldab
piisavat asjatundlikkust. Laske
paigaldamine teostada kas Sony
edasiluujatel voi litsentsitud tovotjatel
ja poorake paigaldamise kaigus erillist
tahelepanu ohtusele. Sony ei vastuta
kahjustuste voi vigastuste eest, mis on
tingitud toote valest kasutamiset,
ebakorektsest paigaldusest voi kui
asendate paigaldamisel ettenahtd
toote. See ei mojuta teie seadusejargseid
oigusi (kui neid on).

Sony edasimüüjatele

Käesoleva toote paigaldamine eeldab
piisavat asjatundlikkust. Lugege käesolev
kasutusjuhend hoolikalt labi, et tagada
ohutu paigaldus. Sony ei vastuta
kahjustuste vöi vigastuste eest, mis on
tingitud toote valest kasutamisest vöi
ebakorrektsest paigaldusest. Andke see
juhend pärast paigalduse lopetamist
kliendile.

Kaesolev kasutusjuhend tutvustab toote oiget kasutamist ja olulisi ettevausabinosid onnetuset valtimiseks. Lugee see juhend kindlasti labi ja kasutage toodet oigesti. Sailitage juhend edaspidiseks kasutamiseks.

Sony toodete loomisel on lahtutud ohutubes. Toodete vale kasutamine voib tekitada tõsiseid vigastusi tulekahu, elektrilögi, toote umberiminemise voik kukkumise tagajärjel. Nimetatud onnetuste valtimiseks tuleb järgida ohutsabinóuid.

ETTEVAATUST

Sobivad tooted

See seinakinnitus on moeldud kasutamiseks koos kindlate teleritega. Telerite puhul vaadake nende viitejuhti, et kontrollida, kas seine paigaldamise kinnitust saab nendega kasutada.

Klientidele

HOIATUS

Järgmiste ettevaatuusabinóude eiramine
vöib pôjustada tõsiseid vigastusi vöi
surma tulekahju, elektrilögi, toote
überminemise vöi kukkumise
tagajärel.

Laske paigaldamine teostada litsentsitud toovotjatel ja hoidke väikesed lapsed paigaldustöödest eemale.

Seinakinnituse voi teleri vale paigaldamine voib pohjustada jargmisi onnetusi. Laske paigaldus teostada litensitud toovotjatel.

• Teler võib kukkula ja tekitada tõsise vigastuse, tne vertevalum või luurmand.
  Kui seinakinitus paigaldatabse
  ebastabilisele, ebatasasele voi porandaga
  mittevertikaalse sele ninaile, voi teler
  kukkuda ja tekitada vigastusi voi varalist
  kahju. Sein peab taluma vahemalt
  neljakordset teleri raskust.
  (Vaadake teleri viitejuhist selle raskust.)
  Kui seinakinittus ei ole paigaldatud piisavalt tugevalt, vöbl teler kukkuda ja tekitada vigastusi vövi varalist kahuj.

Laske teleri liigutamist või eemaldamist teostada litsentsitud töövöjtatel.

Kui telerit transpondivad voi eemaldavad
seinalt mittelitsentsitud toovstjad, voi bter
kukkuda ja tekitada vigastusi voi varalist
kahju. Veenduge, et telerit transpondivad voi
paigaldavad vahemalt kaks isikut.

Arge eemaldage pärast teleri paigaldamist kruvisid vms.

Paigaldage seinakinnitusele ainult selleks ettenähtud tooteid.

See seinakinnitus on mōeldud kasutamiseks ainult kindlate toodetega. Muude seadmete paigaldamisel voib seinakinnus kukkuda voi puruneda ja tekitada vigastusi voi varalist kahju.

Argeasetage seinakinnitusele telerist suuremat koormust. Arge raputage telerit vasakule/paremale ega üles/alla.

Seda tehes võib teler kukkuda ja tekitada vigastusi või varalist kahju.

Arge toetuge telerile voi rippuge selle kuljes.

Arge toetuge telerile voi rippuge selle kuljes, kuna see voib teile peale kukkuda ja tekitada tõsse vigastuse.

ETTEVAATUST

Järgmiste ettevaatusabinöude eiramine voib tekitada vigastusi voi varalist kahu.

Arge rakendage toote puhastamisel voi hooldamisel liigset jōudu.

Årge rakendage teleri pealmisele küjèle liigset jōdù. Seda tehes vōib teler kukkuda à tekitada vigastusi vōi varalak haju.

Ettevaatusabinoud

Teleri pikaajalisel kasutamisel seinakinnitusele paigaldatuna voib teleri taga voi selle kohal olev sein varvi muuta voi tapeet lahti tulla, olenevalt materjalist.
Seinakinnituse seinalt emaldamisel jāvad seina sisse alles augud.
- Arge kasutage seinakinnutst kohas, kus see puutub kokku mehaaniliste vibratsionodega.

Seinakinnituse paigaldamine

Sony edasimüüjatele

HOIATUS

Järgmised suunised on möeldud ainult
Sony edasimuüatele. Lugee labi
einevalute Kirjeldatud ohtusabinoud ja
pōrake toote paigaldamisel,
hoollamisel ja kontrollimisel erlist
tāhelepanu ohtusele.

Arlge paigaldage seinakinnitustseinale, kus teleri nurgad voi küljed eenduvad seinast.

Arge paigaldage seinakinnitustseinale,nt pillarile, kus teleri nurgad voi kuljed eenduvad seinast.Teleri eenduva nrga voikuleje vastu porkumine voib tekitada vigastusi voi varalist kahu.

Ärge paigaldage telerit òhukonditsioneeri alla või selle kohale.

Teleri pikaajaline kokkupuude
ohukonditsioneeristuleva ohuvoolu voi
sellest lekkiva veega voib tekitada tulekahju
voi elektrilooigi voi pohjustada teleri riko.

Paigaldage seinakinnitus tugevaltseinale, jargides kaesoleva kasutusjuhendi sunuseid.

Kui moni kruvi on halvasti kinnitatud voi kukub valja, voib seinakinitius kukkuda ja tekitada vigastusi voi varalist kahu. Kasutage sheina materjalile vastavaid nouetekohaseid kruvisid pa qialgaldyeinakinitus tugeval vahemalt nelja 8 mm labimoduga (voi samavarae) kruviga.

Veenduge, et kasutate
kaasasolevaid kruvisid
ja kinnitusdetailed
öigesti vastavalt
käesoleva
kasutusjuhendi
suunistele.
Kinnitusvahendite
asendamisel võib teler
kukkuda ja saada
kahjustusi või
pöhjustada kellelegi
kehavigastuse.

Pangeseinakinnitus oigesti kokku vastavalt kAESoleva kasutusjuhendi suunistele.

Kui mōni krūvī on halvastī kinnitatud vōi
kukub vajla, vōib teler kukkuda ja tekitada
vigastusi vōi kahjustada telerit.

Keerake kruvid tugevalt kinni ettenähtud kohtades.

Vastasel korral vöib teler kukkuda ja saada kahjustusi vöi pöhjustada kellelegi kehavigastuse.

Veenduge, et teler eisaaaks paigaldamise ajalpörutada.

Poruteste korral voib teler kukkuda voi puruneda. See voib tekitada vigastuse.

Paigaldage teler vertikaalsele ja siledale seinale.

Vastasel korral vöib teler kukkuda ja tekitada vigastuse.

Pärast teleri nōuetekohast paigaldamist veenduge, et kaablid on paigaldatud ohutult.

Kaablitesse takerdumine voiib tekitada vigastuse voi kahjustada telerit.

Vältrige vahelduvvoolu toitekaabli voi ühenduskaabli muljumist.

Kui vahelduwoolu toitekaabel voi
uhenduskaabel on seinakinnituse ja teleri
vahele surutud voi neid on jouga vänatud,
vovad kaabisisesed elektrijuhtmed tekita
lühise voi pohjustada elektrikatkestuse. See
voib pohjustada tulekahju voi elektrilögi.

Seinakinnituse seinale kinnitamiseks ettenahtud kruvid ei kuulu komplekti.

Kasutageseinakinnitusepaigaldamiselseina materjalilejakonstruktsoonilevastavaid kruvisid.

Teleri paigaldamineseinale

Paigaldusprotss on soltuvalt telerist erinev. Kasutage teleriseinale paigaldamiseksseinale paigaldamise kinnitust SU-WL450.

Markus.

• Hoidke eemaldatud kruvisid kindlas, lastele kattesaamatus kohas.

Ettevalmistus

• Hoidke teleri viitejuht enne paigaldamist käepärases kohas.
• Enne paigaldamist veenduge, et teil olemas sobiv Phillipsi kruvikeeraja.
• Märake kindlaks teleri paigalduskoht.
• Varuge vahemalt neli 8 mm labimoduga ja üks 5 mm labimoduga kruvi voi samavärsed (ei kuulu komplekti). Valige seina materjaliga sobivad kruvid.

Osade kontroll

Komplektis SU-WL450-ga

Veenduge, et koki od on olemas.

A Alus (20) (1)	B Rihmaratas (2)
C PSW 6 x 20 (4)	D PSW 4 x 20 koos vahepuksiga (2)
E Vaherõngas (20) (2)	F Rihm (1)
G Puks (20) (M4) (2)	H PSW 4 x 20 (2)
I Aluse adapter (2)	J PSW 4 x 10 (8)
K Vaherõngas (60) (2)	L PSW 6 x 50 (2)
M Puks (M4) (2)	N PSW 4 x 50 (2)
O Seinale paigaldamise kinnitus (S) (2)	P Vaherõngas (2)
Q Seib (1)	R PSW 5 x 12 (1)

Komplektis teleriga (kinnitatud tagaküljele)

Paigalduskoha valimine

1 Tehke kindlaks paigalduskoht.

Veenduge, et seinal oleks teleri jaoks piisavalt ruumi ja see suudab kanda vahemalt neljakordset teleri raskust.

Vaadake teleriseinale paigaldamiseljrgmist tabelit. Vaadake teleri raskust teleri viitejuhist.

Uhik: mm

Mudeli nimi KD-	Ekraani mõötmé		Ekraani keskpunkti mõõde		Paigalduse pikkus
	a	b	c	d	e
					Standard-paigaldus	Öhuke paigaldus
65X850□C	1453	844	21	450	133	91
55X850□C	1236	722	116	485	115	73
49X830□C	1093	643	206	536	107	65
43X830□C	961	568	191	483	107	65

Markus.

• Soltuvalt paigaldusest voivad tabelis olevad arvud vahesel märal erineda.

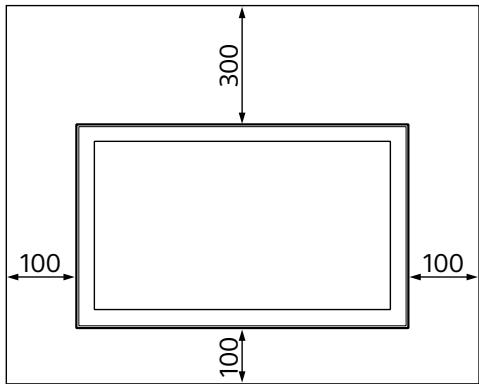

Jatke teleri ja lae ning seina eenduvate osade vahele piisavalt vaba ruum, nagu allpool naidatud.

Uhik: mm

• Korraliku ventilatsiooni tagamiseks ja tolmu ning mustuse kogunemise valtimiseks tehke jargmist:
• arge asetage telerit lamedalt, tagurpidi, selg valjapoole ega kulili;
• arge asetage telerit riulisse, vaibale, voodisse ega kappa;
• arge katke telerit riidega, nagu kardinad, ega ajalehtede vms;
• arge paigaldage telerit nii, nagu naidatud allpool.

Ohuringlus on blokeeritud.

Markus.

• Kui teil on planaris vedada juhtmed seina seest, tehke enne teleri paigaldamist seina sisse kaablite jaoks auk.

Kaablite kokkusurumise vältimiseks tehke seina sisse auk aluse (20) A, aluse adapter 1 ja vaheronga (20)

E, vaheronga (60) K perimeetrist kaugemale.

2 Valigeseinale paigaldamise viis.
Kauguse teleri tagakuljest
seinani saab valida jargmiselt.

• 2-b valimisel on juurdepääs tagumisele liitmikule piiratud.

3 Aluse adapteri kinnituskoha jaoks vaadake allolevat tabelit. 2-b valimisel jatke see somm vahele.

Mudeli nimi KD-	Konksu asukoht
65X850□C	a
55X850□C	b
49X830□C
43X830□C	c

2-a valimisel paigaldage aluse adapter ① kruviga (PSW 4 x 10) J alusele (20) A.

4 Määrake kindlaks aluse (20) (A) paigaldamiseks moeldud kruvide kinnituskohad.

Vt tehnilisi andmeid lk 12.

2-a valimisel kasutage aluse adapteri ① augukohti.

HOIATUS

• Sein, kuhu teler paigaldatakse, peab taluma vahemalt neljakordset teleri massi (Vaadake teleri viitejuhist selle raskust.).
• Tehke kindlaks seina tugevus, millele teler paigaldatakse. Vajaduse korral tugevdage seina piisaval märal.

Aluse paigaldamineseinale

• Kasutage vähemalt nelja 8 mm
  lābimōduga kruvi vōi samavärset (eikuulu komplekti).
• Pange neli kruvi aluse adaptereri ① aukudesse koos alusega (20) A (Ainult 2-a).
  Paigaldage alus (20) Aseinale horisontaalselt.

Ettevalmistus teleri paigaldamiseks

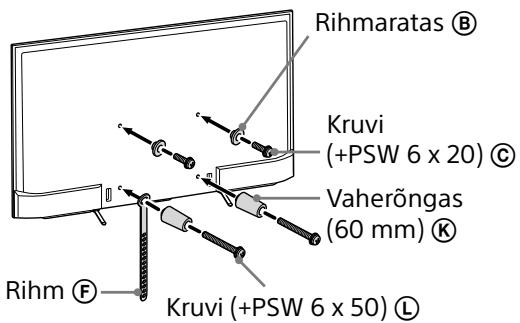

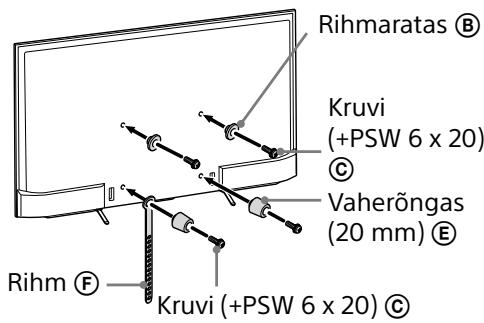

1 Eemaldage teleri tagaküljelt kruvid (ainult KD-65X850□C).

2 Kinnitageseinalepaigaldamise kinnitusekinnitusdetailid. Kontrollige kinnitusdetaile vastavalt jaotise "Osade kontroll"loigule,Komplektis SU-WL450-ga"Ik 5.

Markus.

• Kinnitage kinnitusdetailid tugevalt kruvidega.
  Kui kasutate elektronilist kruvikeerajat, seadistage kinnitusmomendiks umbes 1,5 N·m {15 kgf·cm}.
• Hoidke kasutamata detaile hilisemaks kasutamiseks kindlas kohas. Hoidke see juhend hilisemaks lugemiseks alles.

Standardpaigaldus (2-a)

• Seda kinnitusstili kasutades ei saa te kasutada monesid teleri tagakuljel olevaid klemme.

3 Ühendage vajalikud kaablid teleriga.

Uhendage kaablid enne teleri paigaldamist seinale. Pärast teleri paigaldamist ei saa kaableid uhendada.

• Laske kaoblite vedamine seina seest teha litsentsitud toövötjal.
• Siduge ühenduskaablid enne teleri seinale paigaldamist omavahel kokku, et valtida nendele astumist.

6 Eemaldage lauapealne alustelerilt.

Teleri paigaldamineseinale

1 Kinnitage teler aluse külge.

• Rihmarataste ⑧ kohtade mäaramiseks alusele toetamiseks vaadake lk 7 jaotise "Paigalduskoha valimine" sommus 3 olevat tabelit.
• Hoidke telerist kahe käega tugevalt kinni ja toetage teleri tagaküljele kinnitatud rihmarattad ⑧ ettevaatlikult alusele ning veenduge, et aukude kujud sobivad.
• Pärast teleri paigaldamist seinale veenduge, et rihmarattad ⑧ on tugevalt alusele või aluse adapterile kinnitunud.

2-a

2-b

HOIATUS

Veenduge, et telerit transpondivad vahemalt kaks inimest.

2 Teleri alumise osa liikumisetakistamine.

• Tömmake rihm F pingule ja kinnitage tugevalt seine külge.

• Kasutage 5 mm labimöðduga kruvi või samavärset (ei kuulu komplekti).

Markus.

• Proovige tommata teleri alaosa veidi etteppoole, veendumaks, et teler ei liigu etteppoole. Kui teler liigub etteppoole, ei ole see korralikult fikseeritud ja rihm F tuleb uuesti tugevalt kinnitada.

Kontrollige järgmist.

• Rihmarattad (B) on tugevalt alusele või aluse adapterile kinnitunud.
  Toite- ja uhenduskaablid ei ole väändunud ega kokku surutud.
• Rihm (F) on korralikult pingul.

HOIATUS

Vahelduwooolu toitekaabli jms paigaldamine valesse kohta voib pöhjustada lühise tagajärjel elektrlögi või tulekahu. Teostage paigaldusjärgne kontroll, et tagada ohutus.

Mu teave

Teleri seinalt eemaldamisel järgige eelpool kirjeldatud paigaldustoimingut vastupidises järjekorras.

HOIATUS

Veenduge, et telerit eemaldavad vahemalt kaks inimest.

Tehnilised andmed

Mööttmed: (umbes) [mm]

a :100

b : 200

c :300

d : 80

e :400

f : 480

g :100

h1 : 20 (korpus 2-b)

h2 : 60 (korpus 2-a)
