Installationsinformation für användning av Sony Väggfeste (SU-WL450)

Modeller som stöds:

KD-65X850*C/55X850*C/49X830*C/43X830*C

• I aktuella modellnamn anger "□" siffr och/eller tecken som ar specifika für varje modell.

Till kunder

Fort skydda produkten och av sakerhetsskal rekommenderar Sony starkt att TV:n installeras av Sony-aterforsalgare erler licensierade installerator. Forsok inte att installera den sjalv.

Till Sony-Återförsäljare och installerätorer

Agna full uppmärksamhet Åt sakerheten under installation, periodiskt unterhäll och undersökning avenna produit.

Tillräcklig expertis kravs För att installerera denna produit, speziellt För att fastställa vaggens styrka:nar det gäller att hälla upp TV:ns vikt. Anlita alltid en Sony-Äterförsäljare eller en licensierad installerator och ägna vederbörlig uppmärksamhet Åt sakerhet under installationen. Sony År inte ansvarsskyldiga for materiella skador eller personskador som orsakats av felaktig hantering eller felaktig installation.

För saker och korrekt installation ska du följa vaggfastets braupsanvisning, TV:ns startguide och anvisingarna ienna handbok.

Om sakerhet

Installationen av denna produkt kraver att du har tillräckliga kunskaper. Se till att anlita en Sony-Äterförsäljare erlen behörig montör für att utföra installationen och var särskilt noggrann med säkerheten under installationen. Sony är inte ansvarigt für eventuella person-ller materiella skador som orsakats av felaktig hantering ell feraktig installation, aller av att annat øn den specificeradeprodukten installerats. Dina eventuella lagenliga rättigheter päverkas inte.

For Sony-aterforsalgare

Installationen avenna produit kraver att du har tilrackliga kunskaper. For att du sca kunna gora den hare installationen saker maste du ta del av informationen i den hare bruksanvisingen. Sony kan inte hallas ansvarigt for eventuella skador erller personskador som orsakats av felaktig anvanding der el felaktig installation.Vänligen ge den hare brauksanvisingen till kunden after utfords installation.

I den har bruksanvisningen finns instruktioner for hur Produkten anvandsamt information om sadant som du borkenna till for att undvika olykor. Las den harguiden noga och anvand Produkten enigt instruktionerna.Behall den harbruksanviseningen for framtida bruk.

Produkter frän Sony átiformade med tanke
på sakerhet. Om produkterna emellertid
används felaktigt kan det leda till allvarlga
persönskador till följd av brand, elstotar aller
av att produiten vätt eller fallit ned.
Förebygg södana olyckor genom att inte
åsidosätta sakerheden.

SE UPP

Angivnaprodukter

Detta vaggfaste ar tillverkat for att anvandas tillsammans med passande TV-apparater. Se respective referensguide for varje TV-apparat for att se om detta vaggfaste kan anvandas.

Till kunder

WARNING

Om foljande sakerhetsforeskrifter inte
foljs kan det leda till allvarliga
persn达标 erller dödsfall som folid av
brand, elektriska stotar, attprodukten
valter erller falter ner.

Överlåt installationen till behörig personal och se till att små barn inte befindner sig i narhetenär installationen utförs.

Om vaggfestetller TV:n inte installeras pa ratt satt kan foljane olyckor ske. Se till att installationen utfors av behorig personal.

TV: n kan foln er och asora allvarija skador som skrapsr ellenbrott.
- Om vöggen dar vöggfästet monteras inte ar stabil, jännn ellor lodrät mot golvet, kan encheten losna och orsaka skador pa person och/eller eigendom. Vöggen skall vara stark nog att klara en vikt på myrga gänger TV:ns vikt. (Mer information om vikten fini i referensguiden till TV:n.)
- Ominte installationen vaggfastet sitter stabilit kan encheten losnna och orsaka skador på person och/eller egendom.

Överlåt forflyttning eller nedmontering av TV:n till behörig person.

Om obehöriga personer transporterar eller monterar ner TV:n kan den falla och orsaka allvarliga person- ergerégendomsskador. Se till att alltid minst två personer bär eller monterar ner TV:n.

Ta inte ur nagra skruvar etc. after att TV:n monterats.

Det kan leda till att TV:n faller ner och orsakar allvarliga person- ell ergendomsskador.

Modificera inte vaggfests olica delar.

Dákanvaggfastetlossnochorsakskadorpaprsonoch/elleregendom.

Montera ingen annan utrustning an den specificeradeprodukten.

Detta vaggfaste ar tillverkat enbart for
användning tilsammans med angiven
produkt. Om du anvander det for montering
av annan urustninq kan det losna eller gä
sonder och orsaka skador på person aller
egendom.

Utsatt inte vaggfustet for annan belastning an den fran TV:n.

Skakainte TV:n at vänster/höger,uppät/ nedät.

Det kan leda till att TV:n faller ner och orsakar allvariga person-ller egendomsskador.

Luta dig inte mot allerhang på TV:n.

Luta dig inte mot ell erhang pa TV:n
eftersom den kan falla ner pa dig och orsaka
alvarlig skada.

SE UPP

Om du inte afterfolj följande sakerhetsforeskrifter finns det risik forepersonskador eller skador på egendom.

Hantera encheten forsiktig\ när du rengör den ella\ utfor unterhäll.

Tyng inte onödig mycket på TV:ns ovensida.
Det kan leda till att TV:n faller ner och
orsakar allvarliga person- eller
egendomsskador.

• Om du anvander TV:n monterad pa vaggfastet under en langre tid, finns det risk att vagen bakom ell er vanfor TV:n missfargas aller att tapeten losnar, beroende pa vaggmaterialiaet.
• Om du tar bort vaggfastet fran vagen after installationen flnns skruhhalen kvar i vagen.
  Använd inte vägflästet på platser som ar utsatta for mekanisk vibration.

Installeravaggfastet

Till Sony- aterforsäljare

WARNING

Följande instructuer gäller bara für Sony-Äterförsäjlare. Lás ovanstende sakerhetsföreskrifter noga och slapp aldrig tanken på sakerheten, vare sig under installation, unterhalb ihrer kontroll av den härprodukten.

Installera inte vaggfustet på en yta)där TV:ns horn eller sidor skjuter ut fran vöggen.

Installera intolerancegatpaaen yta,till exemplepenalpelare,darTV:ns horn ellorsider skjuterutfranvaggem.0n em person ellersett foremralrakraemOTV:ns utskujandedelearkandetledaltilallvarligperson-lleregendomsskada.

Installera inte TV:n over uller under en luftkonditioneringsanlaggning.

Om TV:n utsats for vattenlackage aller luftströmmar frän en luftkonditioneringsanlaggnunder en langre tid kan det leda till brand, elektriska stötar ullenkonsstörning hos TV:n.

Följ anvisingarna i den har bruksanvisingen noga sa att monteringen av vaggfastet uppfyller sakerhetskraven.

Omn胆固醇 van skruvarna sitter lost ether lossnar kan vaggfastet lossna och orsaka skador pa person erigendom. Se till att du anvander ratt skruv for vaggmaterialiet och skruva fast enheten ordentligt med minst fya skruvar pa 8 mm i diameter (eller motsvarande).

Följ anvisiningarna i den här braupsanvisingen sä att de medfoljande skruvarna och monteringsdetaljerna blir använda på rätt sätt. Om du använder ersättningsdetaljer kan TV:n falla ner och ansaka personskador eller skador på TV:n.

Se till att fästet monteras ihop korrekt/GLt instruktionerna i braupsanvisingen.

Om nçón av skruvāma sitter lõst ell er losnatt helt, kan TV:n lossna och orsaka personskador ell skador ap TV:n.

Fäst och dra Åt skruvarna på den plats)där de ar avsedda att sitta.

I annat fall kan TV:n falla ner och orsaka personskador eller skador pa TV:n.

Utsatt inte TV:n for stötar vid installationen.

Om TV:n utsats for stotar kan den falla ner ellg sonder.Detta kan orsaka personskador.

Installera TV:n på en vagg som ar bade lodrat och slät.

Annars kan TV:n falla ner och orsaka personskador.

När TV:n installererats på rätt sätt fester du kablarna ordentligt.

Om personer eller foremål trasslar in sig i kablarna kan det orsaka persorskador eller skador på TV:n.

Se till att inte nätkabeln aller anslutningskabelnkommen i kläm.

Om nätkabel aller anslutningskabeln klams mellan encheten och väggen,�� böjs och vrids med vänd, kan de inre ledarna i kablarna filäggas, vilket kan leda till kortslutting aller stromavbrott. Det kan i sin tur leda till brand aller elektrisk stöt.

Skruvarna som behövs for att skruva fast vaggfastet på väggen medfoljer ej.

Skriva fast vaggfastet med skruvar som ar avpassade after vaggmaterialiet och vaggens struktur.

Använd vaggfäsitet SU-WL450 for att installerera TV:n på väggen.

Obs!

• Var noga med att forvara de borttagna skruvarna på en saker plats ochhall dem borta frän barn.

Förbereda installationen

• Ha TV:ns referensguide till hands fore installationen.
• Innan du pâbörjar monteringen bör du se till att ha en Phillips-skruvmejsel som passar skruvarna.
• Kontrollera din TV:s monteringsplats.
• Förbered minst fyra skruvar med en diameter på 8 mm och en skruv med en diameter på 5 mm eller liknande (medfoljer ej). Välj skruvar som är lämpiga für vaggmaterialiet.

Kontrollera delarna

Medfoljer SU-WL450

• Kontrollera sà att alla delar medfoljer.

A Bas (20) (1)	B Block (2)
C PSW 6x20 (4)	D PSW 4 x 20 med bussing (2)
E Distans (20) (2)	F Rem (1)
G Bussning (20) (M4) (2)	H PSW 4x20 (2)
I Basadapter (2)	J PSW 4x10 (8)
K Distans (60) (2)	L PSW 6x50 (2)
M Bussning (M4) (2)	N PSW 4x50 (2)
O Väggfeste (S) (2)	P Distans (2)
Q Bricka (1)	R PSW 5x12 (1)

Medfoljer TV:n (fast på baksidan)

Välja installationsplats

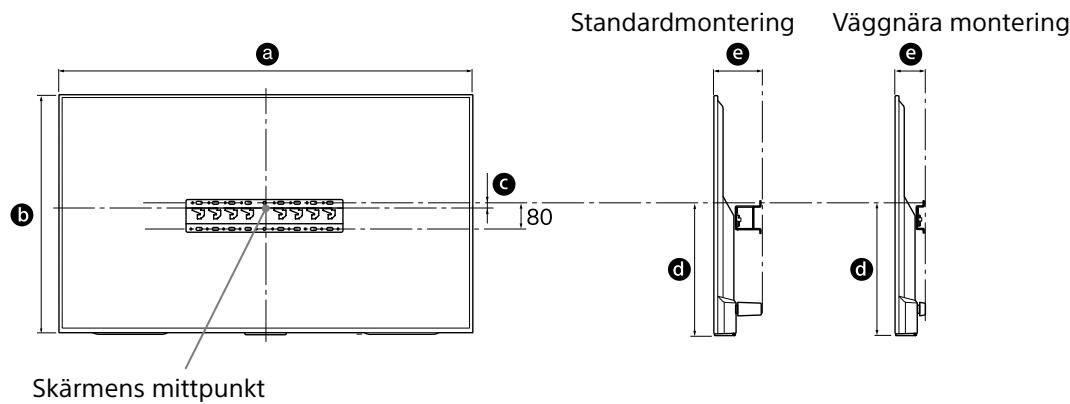

1 Välj installationsplats.

Kontrollera att vöggen ar stor nog for TV:n och att den ar stark nog for en vikt som ar fyra gänger TV:ns vikt.
Se foljande tabell beträffande att installerera TV:n på vöggen. Se TV:ns referensguide avseende TV:ns vikt.

Enhet: mm

Modellnamn KD-	Bildskärmsmätt		Avständ till skärmens mittpunkt		Monteringsavstand
	3	b	c	d	e
					Standard-montering	Väggnäre montering
65X850☐C	1453	844	21	450	133	91
55X850☐C	1236	722	116	485	115	73
49X830☐C	1093	643	206	536	107	65
43X830☐C	961	568	191	483	107	65

Obs!

• Värdena i tabellen kan variera en aning beroende på installationen.

Se till att det finns ett tillräckligt stort mellanrum mellan TV:n och taket och utskjutande delar av vöggen enligt nedan.

Enhet: mm

• För att sakerställa lamplig ventilation och forhindra ansamling av smuts och damm:

• Lagg inte TV-apparaten ner, och montera den inte upp och ned, bak och frem, eller med en kortsida uppåt.

• Placera inte TV-apparaten på en hylla, matta, sang ell er iett skap.
• Täck inte TV-apparaten med tyg, t.ex. gardiner, ell er annat material som tidninger etc.
• Installerainte TV-apparaten sà som visas nedan.

Luften kan inte cirkulera fritt.

Obs!

• Om du avser att dra kablarna i väggen ska ett hal for detta borras i väggen innan installationen pâborjas. Förbered ett hal i väggen utänfor basen (20) A, basadapter ① och distansen (20) E, distansen (60) K for att forhindra att kablarna klams.

2 Valj typ av vaggmontering.

Avstandet fran TV:ns baksida till
vagggen väljs enligt
anvisiningarna nedan.

2-a Standardmontering
2-b Tät montering

Set tabellen i steg 1.

WARNING

• När 2-b välj ár atkomst till uttagen på baksidan begränsad.

3 Se tabellen nedan for information om monteringsplats for bottenadaptern. Om 2-b valjs kan du hoppa over detta seg.

Modellnamn KD-	Hakens placering
65X850☐C	a
55X850☐C	b
49X830☐C
43X830☐C	c

Montera botanicalapier ① med skruv (PSW 4x10) ① i bas (20) ④ när 2-a väljs.

4 Avgör var skruvarna ska sitta vid montering av basen (20) A.

Se specificationsnpa sidan 12.

När du valjer 2-a ská hålpositionerna for bottenadapter ① användas.

WARNING

Den vagg som TV:n ska monteras på@maste vara stark nog attbaraen vikt på minst fyra ganger TV:ns vikt (Se din TV:s referensguide for information om dess vikt.).
- Försakra dig om att vöggen där TV:n skall monteras ar tillräckligt stark. Förstärk vöggen ordentlich om sö behövs.

• Förbered minst fyra skruvar med en diameter på 8 mm eller liknande (medfoljer ej).
  Satt fyra skruvar i halen for botanical adapter ① med bas (20) A (endast 2-a).
  Fast basen (20) horisontellt på väggen.

2 Fäst monteringsdetaljerna für vaggfäsitet. Kontrolera monteringsdetaljerna genom att hänvisa till "Medfoljer SU-WL450" i "Kontrolera delarna" på sidan 5.

Obs!

• Fäst monteringsdetaljerna ordentligt med skruvar.
• Om du använder en elektrisk skruvdragare ske du ställa in vridmomentet på cirqa 1,5 Nm {15 kgf-cm}.
• Glöm inte att spara oanvända delar på en saker plats För framtida använding. Sparaenna braksanvisning För framtida använding.

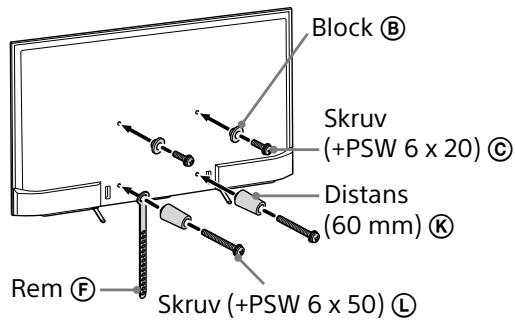

Standardmontering (2-a)

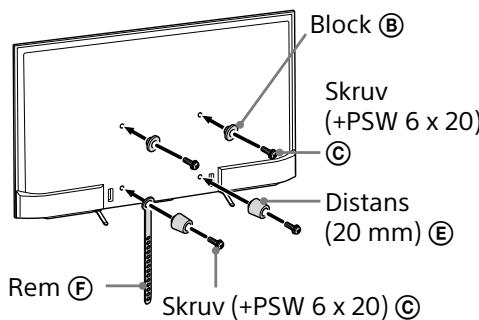

Väggnära montering (2-b)

Obs!

• Vissa av terminalerna på baksidan av TV:n kan inte anvandas vid detta monteringssatt.

3 Anslut nödvändiga kablar till TV:n.

Se till sa att du ansluter kablarna innan du monterar TV:n pa vaggen. Det gär inte att ansluta kablarna nar TV:n ar monterad. Se referensguiden som följde med TV:n.

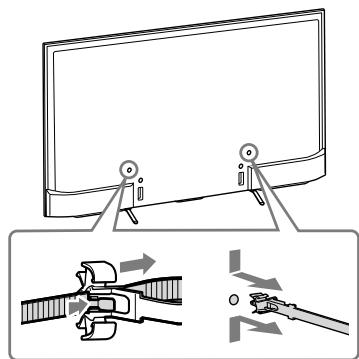

4 Lossa kabelhällaren (medfoljer TV:n). (endast KD-55X850□C/ 49X830□C/43X830□C)

5 Bunta ihop kablarna.

För KD-55X850☐C/49X830☐C/43X830☐C
faster du kabelhällaren i en av de inre
hålén.

Obs!

• Anlita en behörig montör für att utföra kabeldragningen i vöggen.
• Samla ihop anslutningskablarna for att undvika att du trampar på dem innan vaggmontering sker.

6 Ta loss bordsstativet fran TV:n.

• Information om var blocken (B) skahänga på basen finns i tabellen understeg 3 i avsnittet "Välja installationsplats" på sidan 7.
• Häll TV:n ordentigt med båda händerna och hang försiktigt upp blocken (B), som sitter på TV:ns baksida, på basen, genom att passa in dem i hålens form.
• När TV:n har monterats på vöggen ská man kontrollera att blocken ⑧ ar ordentlich fästa i basen eller basadaptern.

2-a

2-b

WARNING

• Se till sá att minst tvá personer hjälpas àt att bāra TV:n.

2 Forhindra att TV:ns nedre del flyttar sig.

• Spänn Åt remmen (F) och fäst den ordentlich i vöggen.

• Använd en skruv på 5 mm i diameter aller liknande (medfoljer ej).

Obs!

• Forsök dra TV:ns nedre del mot dig För att se till att den inte rör sig. Om TV:n rör sig sitter den inte fast som den skä och remmen F maste dras Åt ytterligare.

Kontrollera att installationen har slutförs

Kontrollera följande punkter.

• Att blocken (B) hänger ordentlich på basen eller basadaptern.
• Sladden och kabeln inte har vridits eller kommit i klåm.
• Remmen Fär Åtdragen och inte hängen slappt.

WARNING

• Felaktig placering av nätkabeln etc. leda till brand eller elektriska stötar till följd av en kortslutning. Av sakerhetsskalär det viktigt att du kontrollerar att installationen har slUTFörts.

Övrig information

Ta bort TV:n genom att utföra installationsfürandet i omvänd ordning.

WARNING

• Se till sä att minst två personer hjälps Åt att hälla i TV:n\ när den tas bort.

Specificationer

Matt: (cirka.) [mm]

a :100

b : 200

c :300

d :80

e :400

f :480

g :100

h1 : 20 (fall 2-b)

h2 : 60 (fall 2-a)

Vikt (endast bas): (cirka.) [kg]

0,8

Design och specifikationer kan ändrasutan foregående meddelande.
