NÁVOD NA OBSLUHU KD43XE8096BAEP SONY

Konzolu sestavte správné dlePokynu vysvětlenych v tomto námodu k použiti.

Montáž základny na zed'

3 Zapojte príslušné kabely k televizoru.

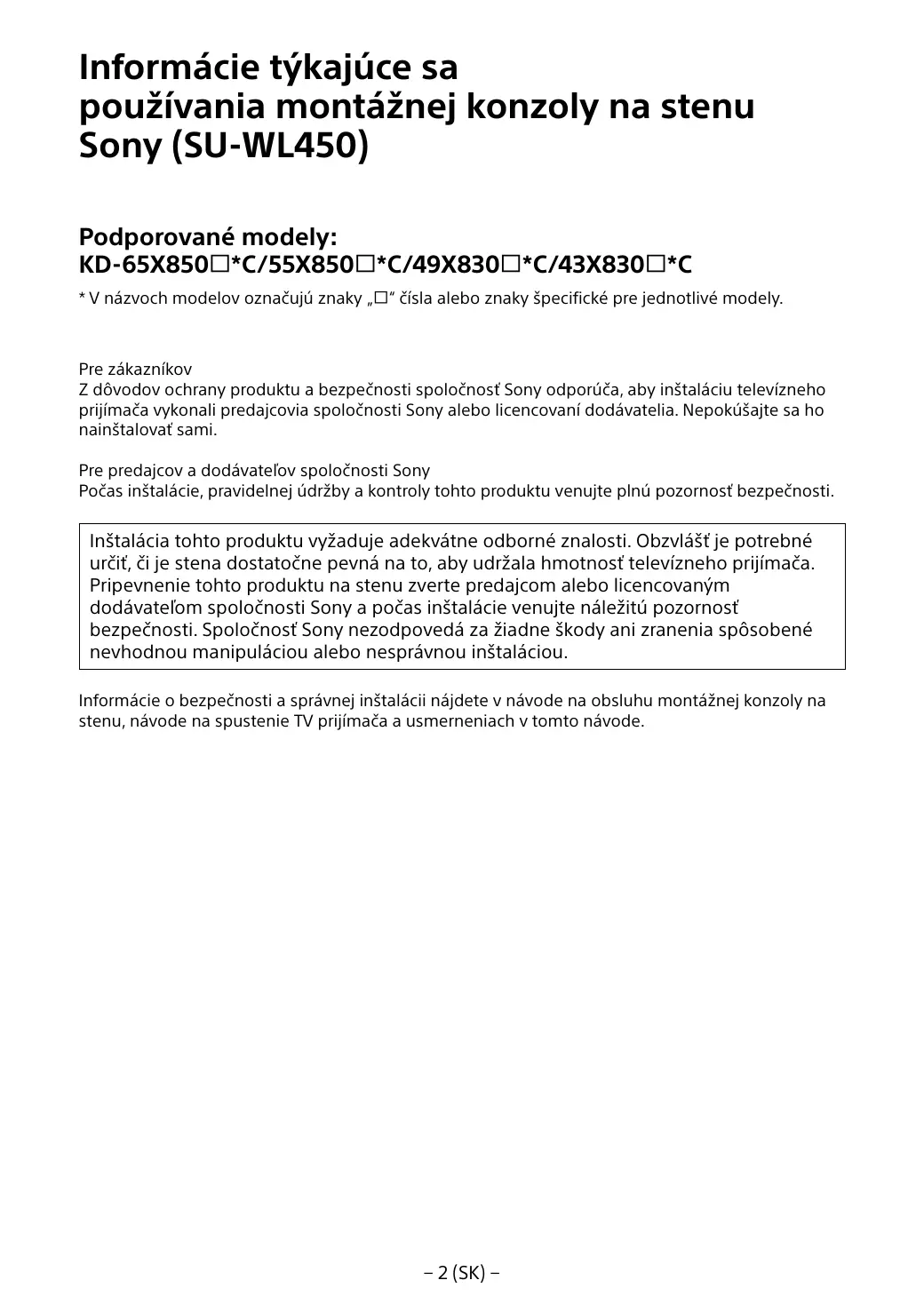

Informácie týkajúce sa používania montážnej konzoly na stenu Sony (SU-WL450)

Podporované modely: KD-65X850*C/55X850*C/49X830*C/43X830*C

Z dôvodov ochrany produktu a bezpečnosti spolocnost' Sony odporúca, aby instaláciu televízneho prijímaça vykonali predajcovia spolocnosti Sony alebo licencovani dodávatelia. Nepokušajte sa hoinstalovašami.

Pre predajcov a dodávatelov spolocrnosti Sony

Instalácia tohto produktu vyžaduje adekvátne odborné znalosti. Obzvlást' je potrebné určit, Č je stena dostatočne pevná na to, aby udržala hmotnost' televízneho prijímača. Pripevnienie tohto produktu na stenu zverte predajcom alebo licencovaným dodávatel'm spolocnosti Sony a počas instalácie venujte náležitú pozornost bezpečnosti. Spolocnost' Sony nezodpovedá zaŽiadne škody ani zranenia spôsobené nevhodnou manipuláiou alebo nasprávnou instaláiou.

Informáce o bezpečnosti a správnéj instalácii najdete v námode na obsluhu montážnej konzoly na stenu, námode na spustenie TV prijímača a usmerneniach v toto námode.

Dakujeme vám za zakúpenie tohto produktu.

Pre zákaznikov

Montaztohto ProduktuVyzadujedeakvatne obdornbe znalosti.Montazverte predajcovi alebo licvanenemu dodavatelovi produktov od splocnosti Sonya poas montaze venujte nalezitu pozornost bezpecnosti. Splocnost Sonyenesies zodpovednost za ziadne skody anzi ranenia sposobene naspravnou manipulaciou alebo montazou,alebo montazou akehokolvek ineho akocspecifikovaneho Produktu.Vase pripadne zakonne prava su nedotknute.

Pre predajcov\ produkov spolocnosti\ Sony

Produkty od spolocnosti Sony boli navrhnute s dorazom na bezpečnost. Ak sa však produkt používa nesprávné, moze to mat za následok važné zranienie následkom poziaru, zásahu elektrickým prudom, prevrhnutia vyrobku alebo jeho pádu. Dodržiavajte bezpečnostnéPokyny, aby sa podobným nehedám predislo.

UPOZORNENIE

Špecifikované produkty

V pripade nedodrzania bezpečnostnychPokynov moze dõjst k văznemu zraneniuelebo smrti následkom požiaru, zásahu elektrickým prudom alebo prevrhnutiavyrobu.

Montáž zverte licencovanému dodávatelovi a dbajte na to, aby sa v blízkosti instalacie nezdržiavali deti.

Ak sa montážna konzola na stenu alebo TV prijimac nenamontuje správine, moze dojsk nasledujúcim nehodám. Montáz zverte licencovanému dodávateloi.

TV prijmač by mohol spatnú't a spôsobit vážne zranenia, například moderny alebo zlomeniny.
- Ak je stena, na ktoru sa instaluje montažna konzola na stenu, nestabilna, nerovna alebo nie je v pravom uhle s podlahou, jegnotka moze spadnuit a sposobif zranenie alebo skody na majetku. Stena by mala urzaf minimalne Stvornasobok hmotnosti TV prijimaça. (Informácie o hmotnosti TV prijimaça najdete v referencnej prirucke.)
- Ak nie je montážna konzola na stenu namontovná dostatočne pavne, Jednotka moze spadnút a spasobit rzanenie alebo skody na majetku.

Premiestnovanie alebo odmontovanie TV prijima za verte licencovanemu dodávatelovi.

Ak TV prijimač prenášaju alebo demontuju iné osbyo ako licencovani dodávatelia, TV prijimačmöze spadnú'ta spasobit zranenie alebo skody na majtku. Zaistite, aby prenášanie alebo demontžTV prijimača vykonávali aspon'dve osoby.

Po namontovani TV prijimača neodskrutkujte skrutky.

V opačnom pripade moze TV prijmác
spadnút a spösobit zranenie alebo škody na
majteku.

Okrem špecifikovanych** produkov nemontujte** žiadne iné zariadenia.

Tato montáznka konzola na stenu je určéná na použitie iba so špecifikovanymi produktmi. Ak na nu namontujete iné zariadenie než je špecifikované, moze spadnúť alebo sa rozbí a spösobít ranenie alebo škody na majetku.

Montážnu konzolu nezatažujte nicím okrem TV prijimača. TV prijimačom netraste dolava, doprava, nahor ani nadol.

V opacnom pripla de moze TV prijmae spadnuit a sposobit zranenie alebo skody na majteku.

Netlačte nadernou silou na hornú Čast TV prijímača. V opacnom tripade može TV prijímač spadnú t a spasobit rzanenie alebo skody na majetku.

Upozornenie

• Ak použivate TV prijímač namontovaný na montážnu konzolu na stenu dlhodobo, v závislosti od materialiu steny sa moze zmenit farba steny za alebo nad TV prijímačom alebo sa moze odelepit tapeta.
• Po demontázi montažnej konzoly na stenu ostanu v stene otvary na skrutyk.
  Montáznu konzolu na stenu nemontujte na miesta, kde bude vystavena mechanickym vibráciám.

Montáž montážnej konzoly na stenu

Pre predajcov\ produktov\ spolocnosti Sony

VYSTRAHA

Ak je TV prijimač dlhodobo vystavený unikajucej vode alebo prudu vzduchu z klimatizácie, može to mat za následok požiar, záshav elektrický prudom alebo poruchu TV prijimača.

Montážnu konzolu na stenu namontujte bezpečne na stenu podla nasledujúcich tokynov v totom námode.

Ak sa ktorakolkev zo skrutiek uovlne alebo vypadne, montažna konzola na stenu moze spadnuf a sposobst rzanenie alebo skody na majetku. Použivajte skrutky vchodné pre materialé steny a Jednotku namontujte pevnoupouzim styroch alebo viaceryché skrutik s priemero 8 mm (alebo ekvivalentnych).

Používajte len dodané skrutky a upevnovacie diely riadne podlaPokynov uvedenych v tomto návode. Ak použijete nahradné diely, TV prijímac moze spadnúť a spôsobit niedkomu zranenie alebo sa moze TV prijímac poškodit.

Konzolu správne zestavte podla postupu uvedeného v toto námode.

Ak sa ktorakofvek zo skrutiek uovnii alebo vypadne, TV prijimaMHz spadnut a sposobit nekomu zranenie alebo sa mzhe TV prijimaPokodit.

Skrutky pevne utiahnite na vyznačenom mieste.

Ak tak neurobite, TV prijimač mõze spednuit a spösobit niekomu zranenie alebo sa mõze TV prijimač poškodit.

TV prijímac montujte na kolmú a rovnú stenu.

Ak tak neurobite, TV prijimač može spednúť a spôsobit zranenie.

Ak sa do kálov zamotajú ludia alebo predmety, moze dojst k zraneni alebo poskodeniu TV prijimaca.

Zabrante priskripnutiu napajacieho alebo prepojovacieho kábla.

Ked je napajaci alebo prepojovaci kabel priškripnuty medzi Jednotkou a stenou alebo nasilu ohnuty alebo skrutić, možu sa odhalit vnutorne vodice, co može spősobit skrat alebo prerusenie napajania. Mohlo by dójs'k požiaru alebo zásahu elektrický prudom.

Skrutky potrebné na upevnenie montážnej konzoly k stene sa nedodávajú.

Na montáž montážnej konzoly na stenu pouzite skrutky vchodné pre material a konstrukciu steny.

• Odrskrutkované skrutky uložte na bezpečnom miesto mimo dosahu detí.

Priprava na montáž

Pred montážou si priapravte referencnú príručku TV prijimača.
Pred montážou si priapravte skrutkovač Phillips vchodné na príslušné skrutky.
- Stanovte montážnu polohu TV prijímača.
- Prijavte si štyri alebo viac skrutiek s priemerom 8 mm a jaknu skrutku s priemerom 5 mm alebo ekvivalentné skrutky (nedodávajú sa). Vyberte skrutky vchodné pre material steny.

Kontrola dielov

• Skontrolujte, Či boli dodané všetky diely.

Položky dodávané s TV prijímačom (pripevně k zadnej šasti)

Urcenie miesta montáze

1 Určte miesto montáže.

Stena musi byt dostatočne priestranná a mat nosnost minimálne stvornásobku hmotnosti televizneho prijímača.

Pozrite si nasledujúcu tabulku, KDE najdete informácie o montáži TV prijímaça na stenu. Informácie o hmotnosti TV prijímaça najdete v referencnej príručke TV prijímaça.

Jednotka: mm

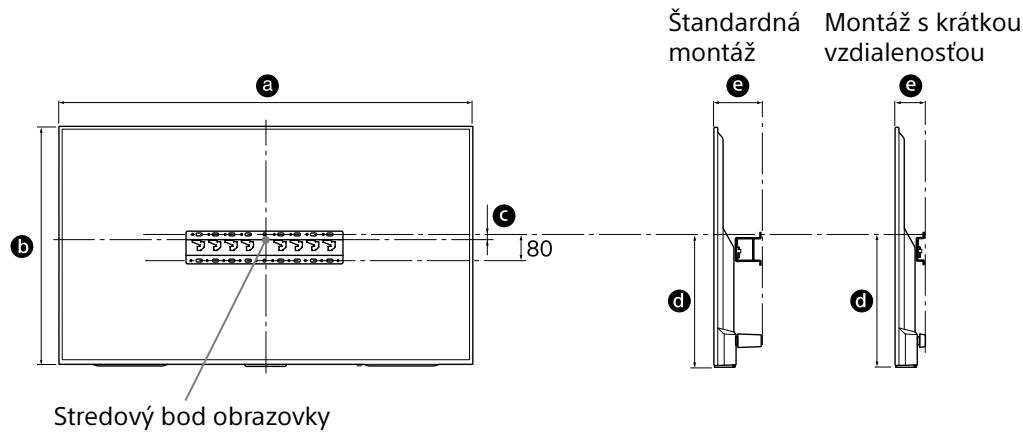

Názov modelu KD-	Rozmery displeja		Stredový rozmer obrazovky		Dížka pre montáž
	a	b	c	d	e
					Štandardná montáž	Montáž s krátkou vzdialenostou
65X850☐C	1453	844	21	450	133	91
55X850☐C	1236	722	116	485	115	73
49X830☐C	1093	643	206	536	107	65
43X830☐C	961	568	191	483	107	65

Poznámka

Medzi TV prijimačom, stropom a vystupujucimi šastami steny ponechjte dostatočné priestor, ako je to znázorné na nasledujúcom obrázku.

Jednotka: mm

• Na zarucenie dostatočného vetrania a na predchádzanie usadzovaniu nečistot alebo prachu:
• Televizny prijimač nekladte naplocho, neinstalujte ho obratene, smerom dozadu ani nabok.
• Televizny prijimač nekladte na policu, koberec, postel'ani do skrine.
• Televizny prijimač neprikryvjate textiliami, ako su záclony, ani predmetmi, ako noviny a pod.
• Televizny prijimač neinstalujte podla nasledujúcej ilustrácie.

Cirkulácia vzduchu je zablokovaná.

Poznámka

• Ak máte v úmysle viest káble v stene, pred začatím montáze vytvorte otvor do steny azasuñte don káble. Vytvorte otvor v stene v priestore mimo obvodu podstavca (20) A, adapté podstavca ① a disTRANčnej vložky (20) E, disTRANčnej vložky (60) K, aby nedoslo k priškripnutiu kálov.

2 Vyberte typ montáže na stenu. Vzdialenost' zadnej Časti TV prijímača od steny možno vybrat' podla nasledujúcich informáci.

Pozrite si tabulku v kroku 1.

VYSTRAHA

• Ak vyberiete spôsob 2-b, prístup k zadným koncovkám bude obmedzený.

3 Podla nasledujucej tabulky urte polohu montaze adaptera podstavca. Ak ste vybrali sposob 2-b,ndo krok vynechajte.

Názov modelu KD-	Umiestnienie háka
65X850□C	a
55X850□C	b
49X830□C
43X830□C	c

V pripade spôsobu 2-a
pripevnite adaptér podstavca ①
pomocou skrutky (PSW 4 x 10)
① k podstavcu (20) A.

4 Určte pozíciu skrutiek na montáž podstavca (20) A.

Pozrite si technické udaje na strane 12. Ak vyberiete spôsob 2-a, použite umiestnienie otvorov adaptéra podstavca ①.

VYSTRAHA

Stena, na ktorej bude TV prijimaç namontovany, by mala udržaţ minimálne stvornásobok hmotnosti TV prijimaça. (Informácie o hmotnosti TV prijimaça najdete v referencnej príručke.).
- Určte pevnost steny, na ktorei bude TV prijímac namontovany. V pripade potreby stenu dostatočne spevnite.

Instalácia podstavca na stenu

• Použite minimálne štyri skrutky s priemerom 8 mm alebo ekvivalentné skrutky (nedodávajú sa).
  Vložte štyri skrutky do otvorov na adaptéri podstavca ① s podstavcom (20) (len 2-a).
• Podstavec (20) A namontujte na stenu vodorovne.

1 Odskrutkujte skrutky zo zadnej Časti TV prijímača (len model KD-65X850☐C).

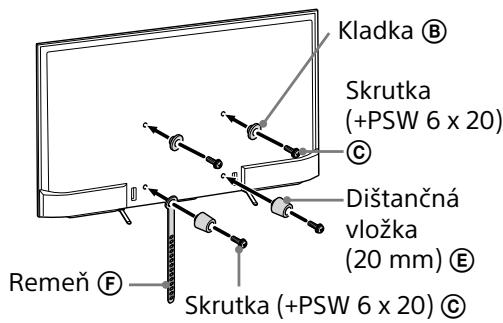

2 Pripevnite upevnovacie Časti montážnej konzoly na stenu. Skontrolujte upevnovacie Časti podl'ă casti „Položky dodávané s montážnou konzolou na stenu SU-WL450" v sekci „Kontrola dielov" na strane 5.

Poznámka

• Pevne zaistite upevnovacie Časti pomocou skrutiek.
• Ak použivate elektricky skrutkovač, krutiaci moment nastavte na približne 1,5 Nm 15kg / cm^2 .
• Nepouzité diely odlozte na bezpečnom mieste pre prípad použitia v buducnosti. Tento námod si odlozte pre prípad budúcej potreby.

• Ak použijete tento typ montáze, nebude mozné použivať niedtoré terminálny v zadnej Časti televízneho prijímača.

3 Pripojte k TV prijimaču potrebné káble.

Pozrite si referencnú príručku dodanú s TV prijímačom.

4 Odpojte držiak káblov (dodáva sa s TV prijímačom). (len modely KD-55X850☐C/49X830☐C/ 43X830☐C)

5 Zviñe káble.

Pre modely KD-55X850□C/49X830□C/ 43X830□C: pripevnite držiak káblov k jejednému z vnutornych otvorov.

Poznámka

Vyvtorenie vedenia kablov v stene zverte licencovanedmu dodavatelovi.
Pred montazou na stenu prepojovacie kable zviazte, aby ste po nich nestupali.

6 Odmontujte stolovy stojan od TV prijimača.

• Počas prenášania musia TV prijímac držat aspon dve osoby.

2 Zabrante zdvihnutiu spodnej Časti TV prijímača.

• Napnite remen F a pvne ho pripevnite k stene.

• Použite skrutku s priemerom 5 mm alebo ekvivalentnu skrutku (nedodáva sa).

Poznámka

• Pokúste sa mierne pritiahnut spodnú Čast TV prijimača k sebe, aby ste sa uistili,Že sa nepohne dopredu. Ak sa pohne, nie je upevné správné a remen (F) je potrebné znova pvne zaistiţ.

Kontrola dokončenej montáže

Skontrolujte nasledujúce:

• Kladky (B) pavne visia na podstavci alebo adaptéri podstavca.
• Káble nie są skrutiene a priškripnuté.
• Remen (F) je pevne napnuty.

VYSTRAHA

• Nesoprávné umiestnenie napájacieho kábla moze zapráčinit požiar alebo zásah elektrickým prúdom spôsobené skratom. Z dóvodu bezpečnosti nezabudnite skontrolovat kompletnost montáze.
