Tipo de dispositivo	Televisor estándar
Tecnología de pantalla	SDTV (Definición estándar)
Formato de pantalla	4:3
Resolución	No especificado
Entradas de video	Compuesto, S-Video (probable)
Audio	Dolby Digital
Consumo energético	Certificado Energy Star
Dimensiones	No especificado
Peso	No especificado
Alimentación	AC 110-240V
Manual disponible en	Inglés, Español, Francés
Fabricante	No especificado
Modelos	HT27546, HT32546
Garantía	No especificado
Funciones adicionales	No especificado

Preguntas frecuentes - HT27546 SANYO

¿Cómo encender el SANYO HT27546?

Para encender el SANYO HT27546, presione el botón de encendido ubicado en el panel frontal del dispositivo o use el control remoto.

¿Qué hacer si el SANYO HT27546 no se enciende?

Verifique que el dispositivo esté correctamente conectado a una toma de corriente funcional. Asegúrese también de que el cable de alimentación no esté dañado.

¿Cómo ajustar el volumen en el SANYO HT27546?

Utilice los botones de volumen ubicados en el panel frontal o en el control remoto para aumentar o disminuir el volumen.

El sonido del SANYO HT27546 es demasiado bajo, ¿qué hacer?

Verifique la configuración del volumen en el dispositivo y en la fuente de audio. Asegúrese también de que los altavoces estén correctamente conectados.

¿Cómo reiniciar el SANYO HT27546?

Para reiniciar el dispositivo, apágalo, desconéctalo durante aproximadamente 10 segundos, luego conéctalo de nuevo y enciéndelo.

¿Cómo conectar un dispositivo externo al SANYO HT27546?

Utilice un cable de audio adecuado para conectar su dispositivo externo a la entrada de audio del SANYO HT27546. Luego, seleccione la entrada correspondiente utilizando el control remoto.

¿Qué hacer si la imagen está borrosa en el SANYO HT27546?

Verifique la conexión del cable de video y asegúrese de que esté en buen estado. Ajuste también el enfoque si su dispositivo lo permite.

El SANYO HT27546 hace ruido, ¿qué debo hacer?

Si escucha un ruido anormal, verifique que el dispositivo esté sobre una superficie plana y estable. Si el problema persiste, comuníquese con el servicio al cliente.

¿Cómo actualizar el firmware del SANYO HT27546?

Visite el sitio web de SANYO para descargar la última versión del firmware y siga las instrucciones proporcionadas para realizar la actualización.

¿Dónde puedo encontrar el manual de usuario del SANYO HT27546?

El manual de usuario está disponible en el sitio web de SANYO en la sección de soporte o descargas. También puede encontrarlo en el embalaje del dispositivo.

MANUAL DE USUARIO HT27546 SANYO

Manual de Instrucciones

ESPAÑOL

Contenido 25

Bienvenido al Mundo de SANYO

Gracias por comprar esta televisión digital DTV. Usted ha hecho una excelente elección por Desempeño, Confiabilidad, Características, Valor, y Estilo.

Información importante

Antes de operar e instalar esta Televisión Digital (DTV), lea este manual completamente. Esta DTV provee muchas características y funciones que pueden ser convenientes para usted. Operar la DTV adecuadamente le permite manejar esas características y mantenerla en buenas condiciones por muchos años.

Si la DTV aparenta operar inadecuadamente, lea este manual nuevamente, verifique las operaciones y las conexiones de los cables además de tratar alguna de las soluciones mostradas en la seccion de “tips de Ayuda” que se muestra en la paginas 44 \~ 45 de este manual. Si el problema persiste, visite nuestro sitio de Internet en www.sanyoctv.com o llame sin costo al 1.800.877.5032. Nosotros podemos ayudar!

“Como un Asociado de ENERGY STAR ^® ,” Sanyo Manufacturing Corporation, ha determinado que este producto cumple con los lineamientos en eficiencia energética de ENERGY STAR ^® .

CONTENIDO

Bienvenido al Mundo de Sanyo 25

Contenido 25

Importantes Medidas de Seguridad 26

Seguridad Para Infantes 26

Características 27

Especificaciones 27

Primero Io Primero (Ajuste Inicial Requerido) 28

Conexiones de la Señal Iniciales ..... 28

Conexión de Antena RF Digital (DTV) 28

Conexión de Antena RF Analógica (NTSC) 28

Instale dos “AAA” las Baterías 29

Busqueda Canales (Ajuste Requerida) 29

Antena Análoga (Opcional) 29

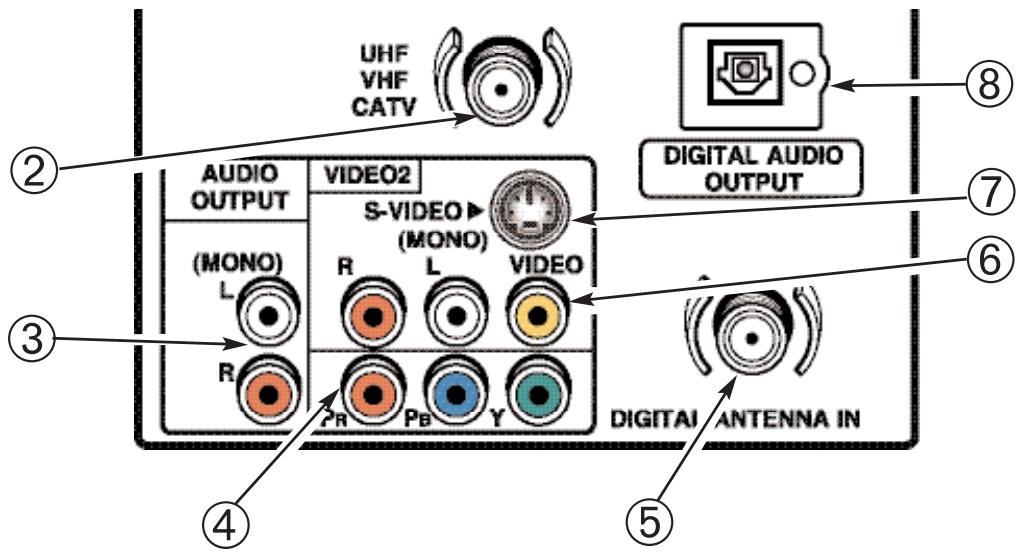

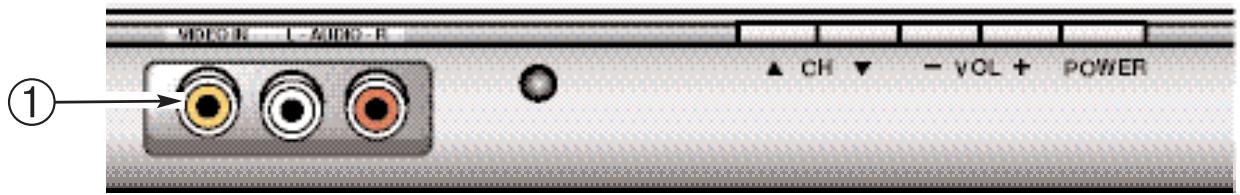

Localización y Funciones de los Conectores DTV

Frontal y Traseros 30

Escogiendo la Conexión ..... 31

Conexiones Digitales AV

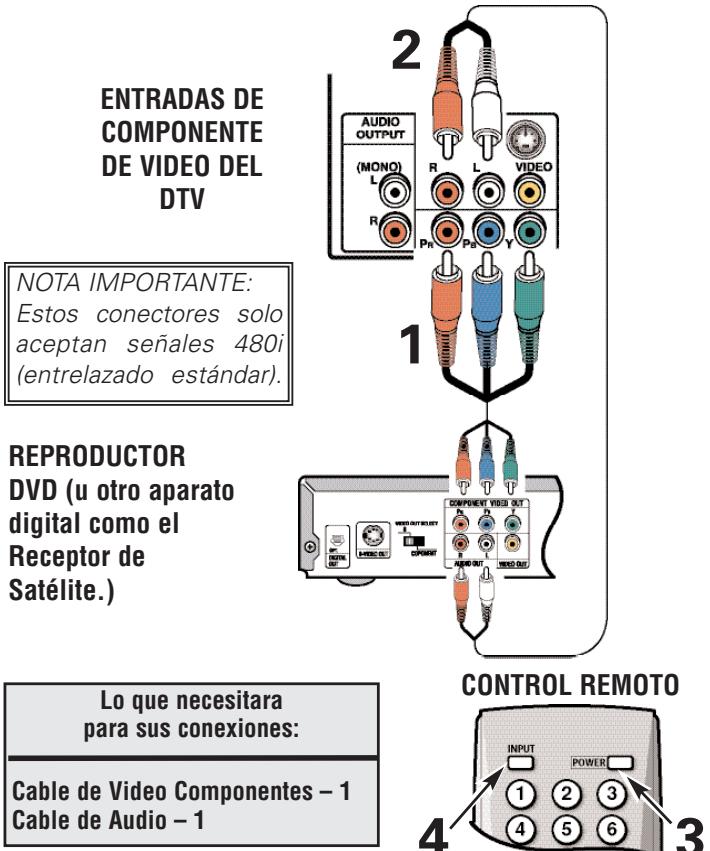

Usando los Conectores Componente para Conectar un Reproductor de DVD u otro Equipo Digital ..... 32

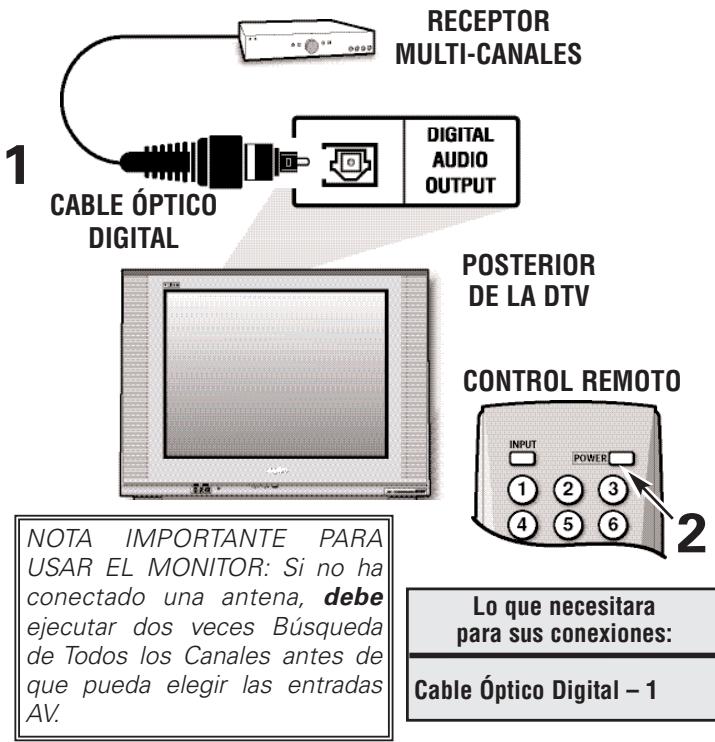

Conectando la Salidas de Audio Digital al Receptor Multi-Canales 32

Conexiones Análogas AV

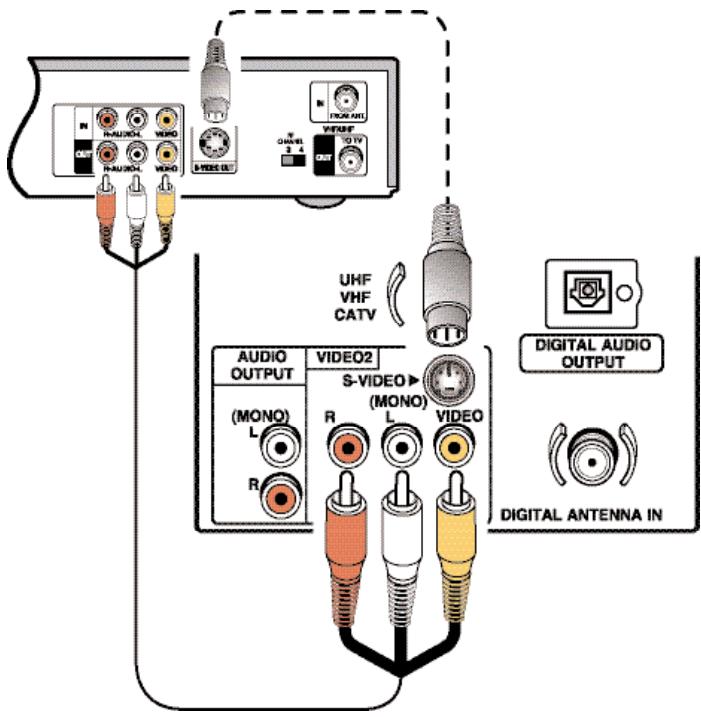

Usando las Conexioness de Video Análogo para Conectar una Video Casetera (VCR) (u otro Aparato Análogo) ..... 33

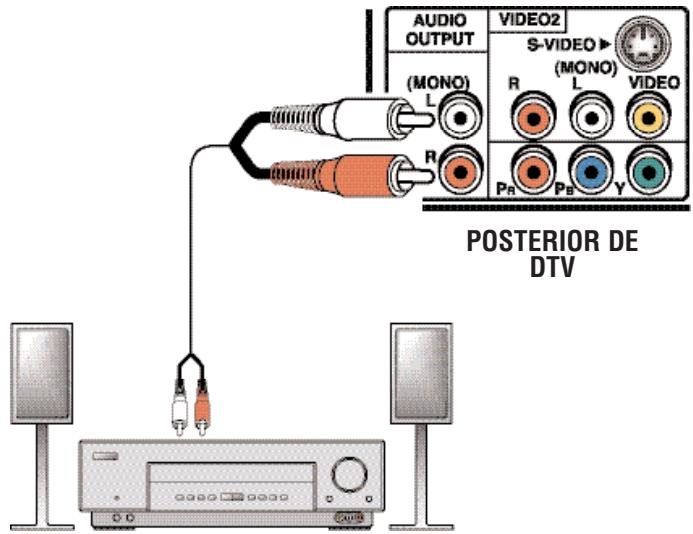

Conectando la Salida Análoga de Audio a un Amplificador Estereofónico .... 33

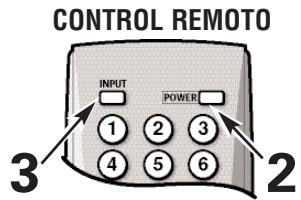

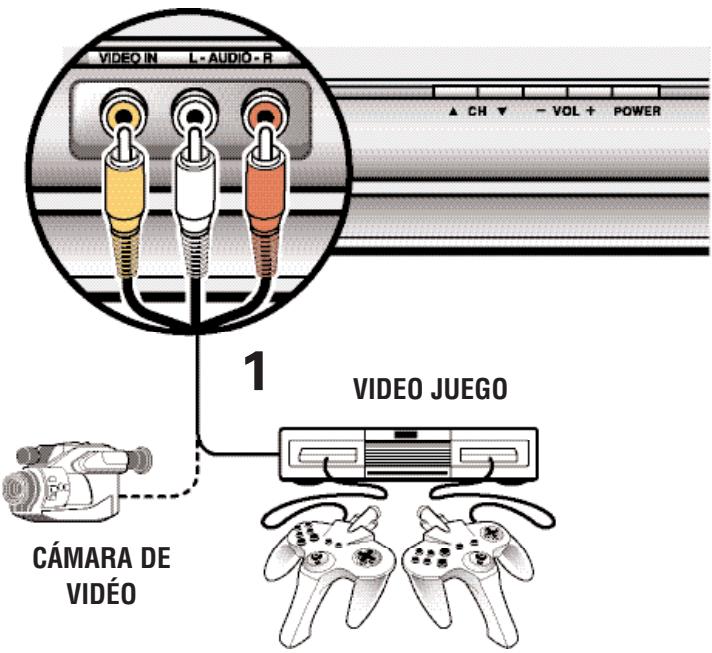

Usando las Entradas Frontal de AV para Conecte una Juego de Video u Otros Equipos 34

Usando el Control Remoto

Precauciones 35

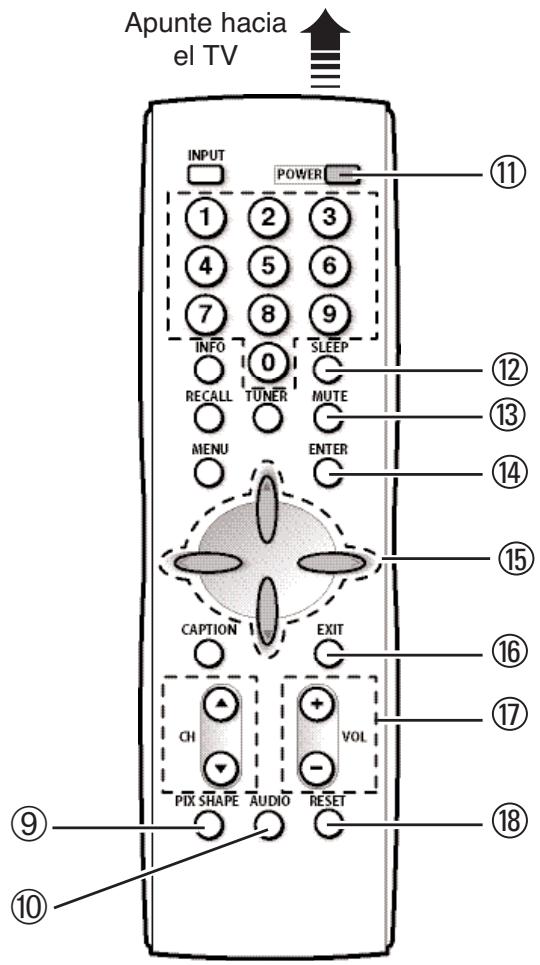

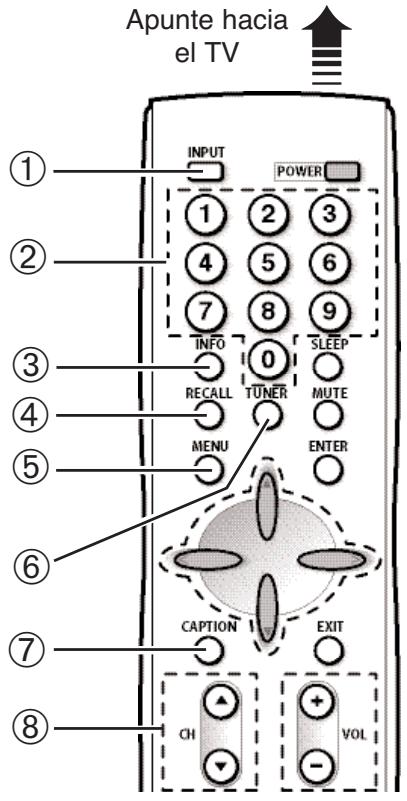

Teclas del Control Remoto 35 \~ 36

Ajustes del Televisor

Como Operar el Menú en Pantalla 37

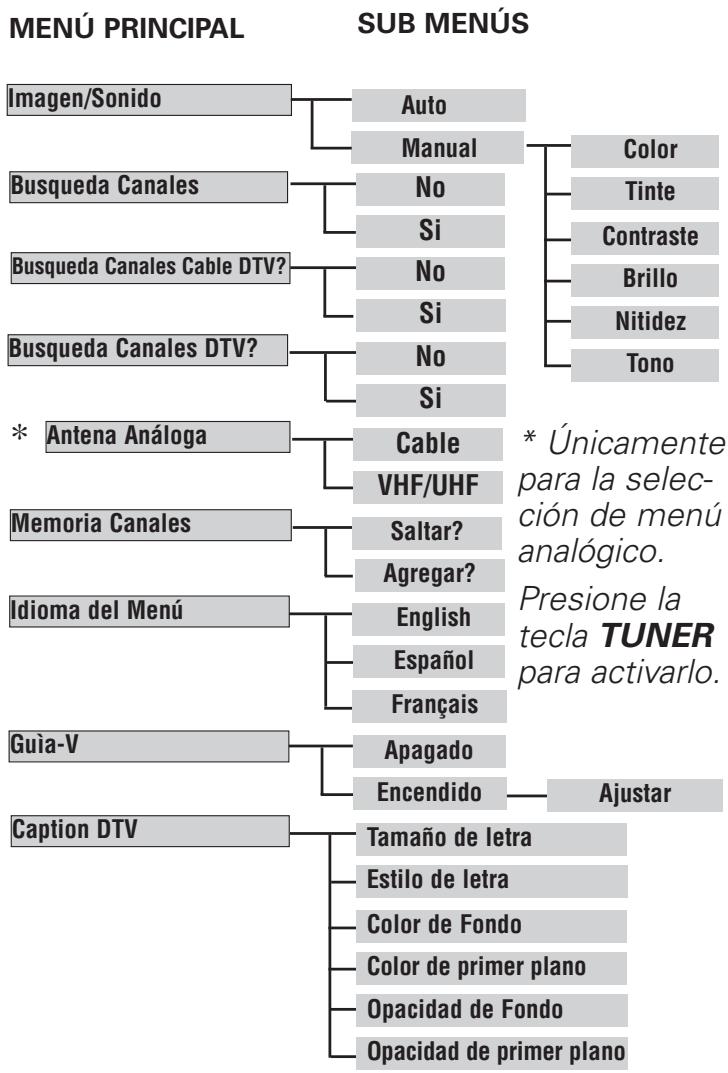

Mapa de Navegación del Menú 37

Opción Menu:

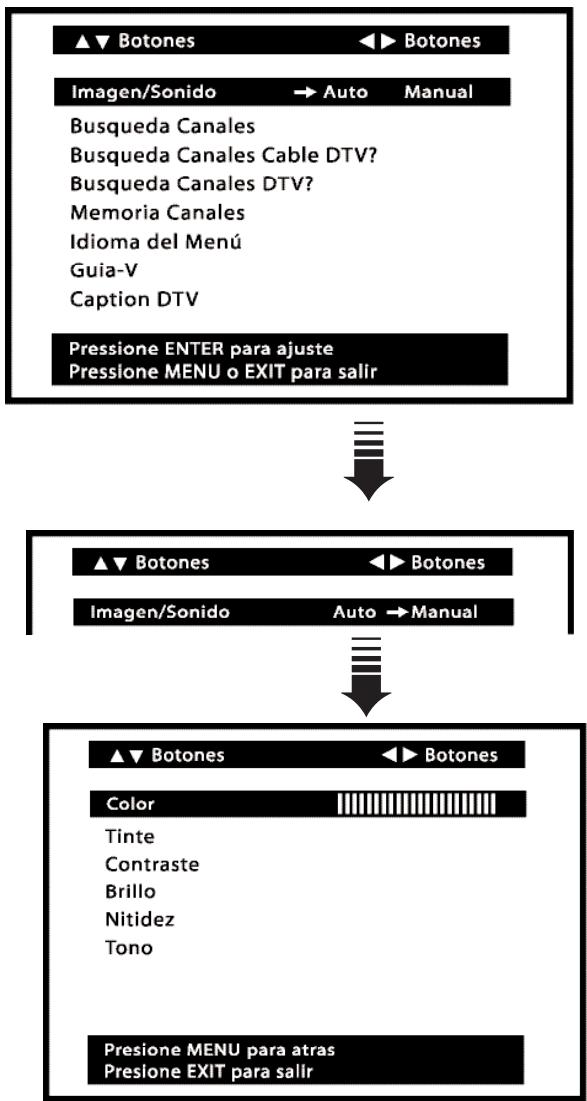

Ajustes de Imagen y Sonido 37

Búsqueda Canales 38

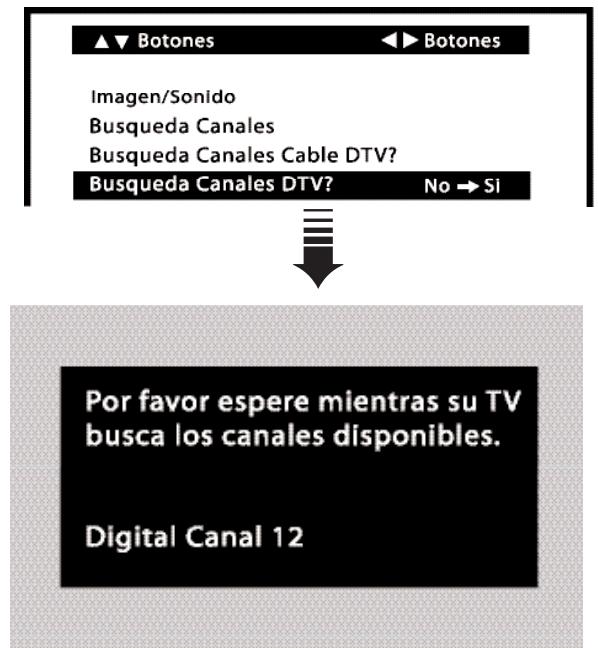

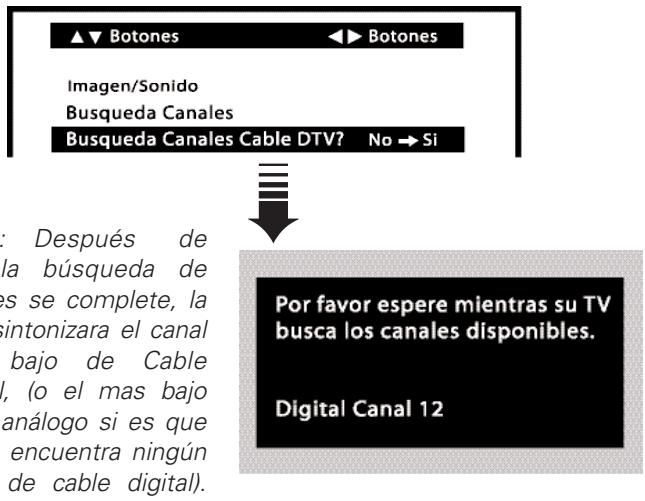

Búsqueda Canales Cable DTV (Opcional) 38

Búsqueda Canales DTV 39

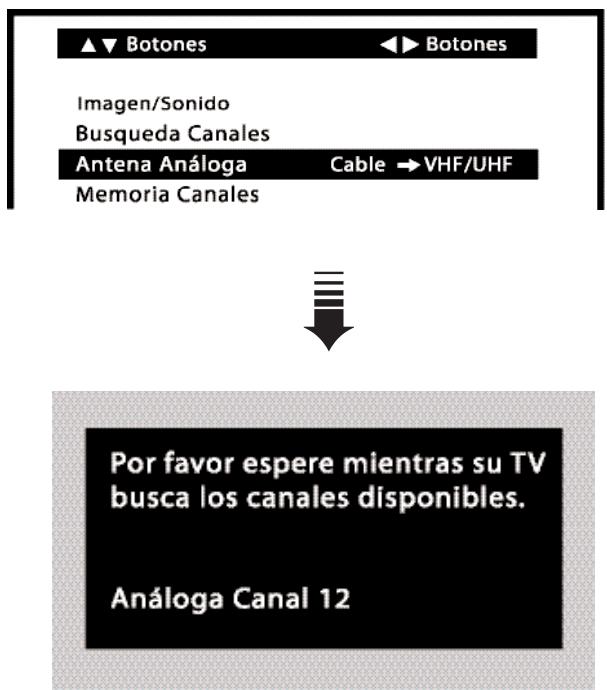

Antena Análoga 39

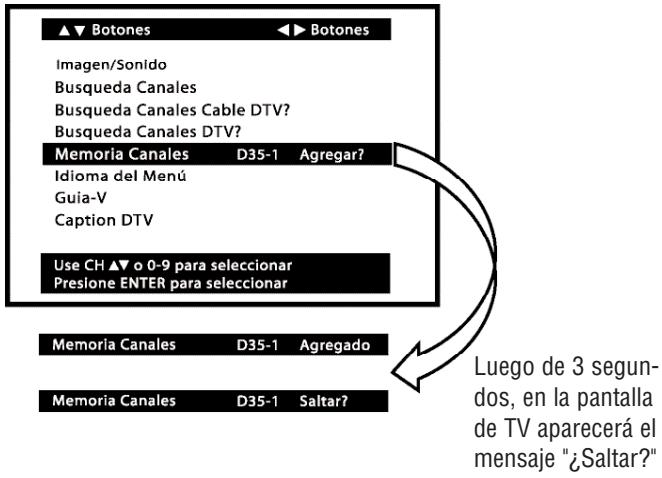

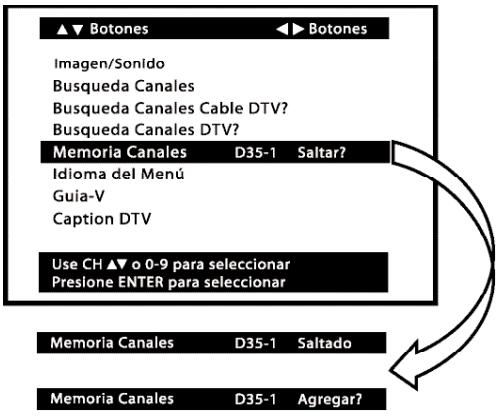

Memoria Canales 40

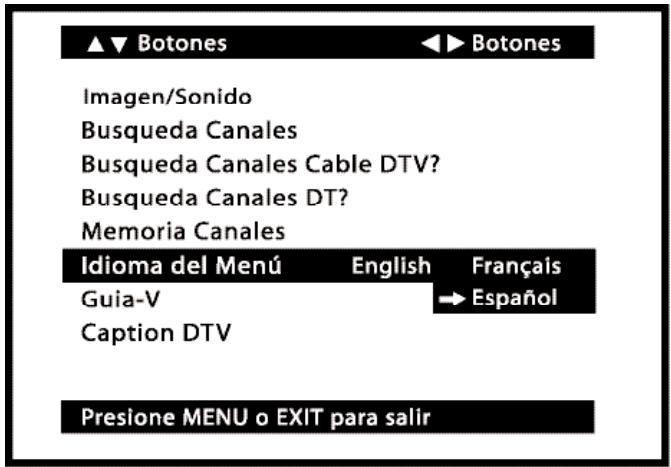

Idioma del Menú 40

Para Bloquear Películas o Programas de TV ..... 41

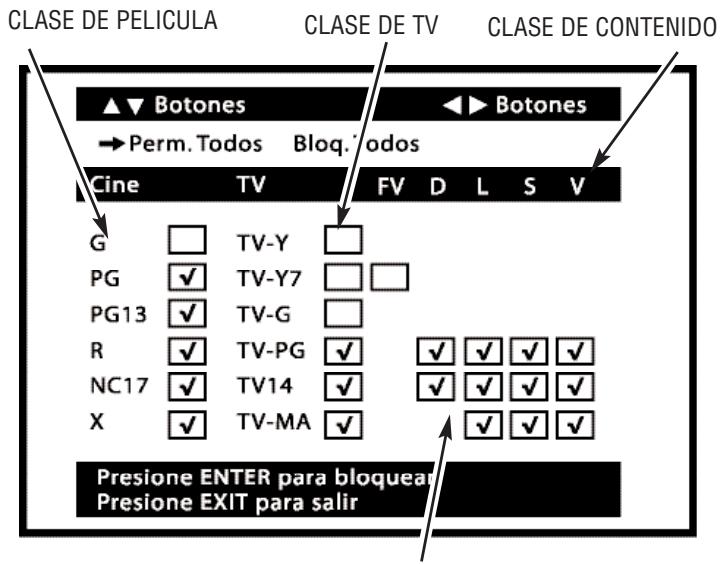

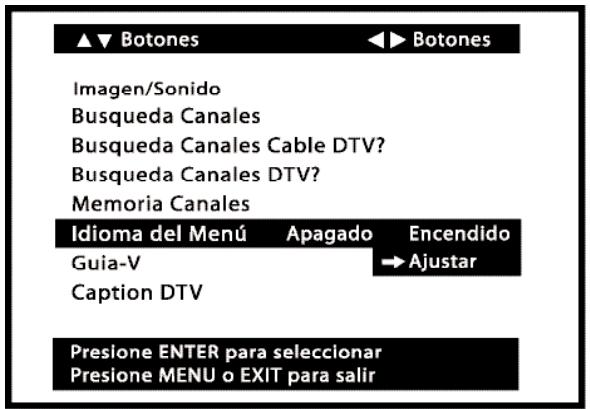

Para configurar las clasificaciones de V-Guide .....41

Para desbloquear provisionalmente una

Películas o Programas de TV 41

Para desbloquear todas una Películas o un

Programa de TV 41

Ordenamiento de TV Paternal

(Basados en Edad y Contenido) 42

MPAA Sistema de Clasificación de Películas

(Basados en Edad) 42

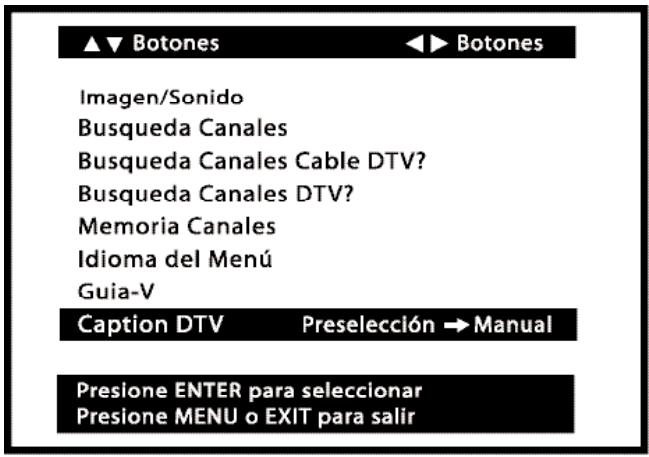

Caption DTV:

Cambiando la Vista de las Transmisiones Capatas

Digitales (Digital Caption) 43

Para ver Textos Caption 43

Sugerencias Útiles (Problemas Soluciones) ..... 44 \~ 45

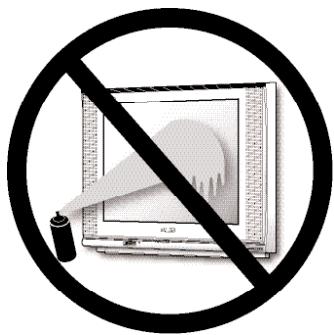

Cuidados y Limpieza 45

México Garantía 46

Garantía (Estados Unidos y Canadá) 47

PRECAUCION

RIESGO DE TOQUE ELECTRICO NO ABRIRI

PRECAUCION : PARA REDUCIR EL RIESGO DE TOQUE ELECTRICO, NO QUITE LA CUBIERTA (O LA TAPA TRASERA). NO HAY PARTES ADENTRO QUE LAS PUEDA REPARAR EL USUARIO. REFIERASE A PERSONAL CALIFICADO PARA REPARAR EL APARATO.

ESTE SIMBOLO INDICA QUE VOLTAJES PELIGROSOS QUE CONSTITUYEN UN RIESGO DE TOQUE ELECTRICO ESTAN PRESENTES DENTRO DE ESTA UNIDAD.

ESTE SIMBOLO INDICA QUE HAY INSTRUCCIONES IMPORTANTES DE OPERACION Y MANTENIMIENTO EN LA LITERATURA QUE SE ANEXA A ESTA UNIDAD.

ADVERTENCIA : PARA REDUCIR EL RIESGO DE FUEGO O TOQUE ELECTRICO, NO EXPONGA ESTE APARATO A LLUVIA O HUMEDAD.

IMPORTANTES MEDIDAS DE SEGURIDAD

PRECAUCION : POR FAVOR SIGA TODAS LAS ADVERTENCIAS EN EL PRODUCTO Y EN LAS INSTRUCCIONES DE OPERACION. ANTES DE OPERAR EL PRODUCTO, POR FAVOR LEA TODAS LAS INSTRUCCIONES DE OPERACION Y SEGURIDAD. GUARDE ESTA LITERATURA PARA SU REFERENCIA. Siga todas las instrucciones. . .

Colocando el Aparato

1. No coloque su aparato en carrito, pedestal, anacuel o mesa que sean inestables. Heridas serias a un individuo, y avería al aparato, pueden resultar si este cae. Su

vendedor puede recomendar carritos y pedestales o anaqueles e instrucciones para montaje en la pared. Una combinación de aparato y carrito deberá de ser movida con cuidado. Paradas rápidas, fuerza excesiva, y superficies irregulares pueda causar que la combinación de aparato y carrito se volteen y caigan.

1. Las ranuras y aperturas en el gabinete y en la parte trasera e inferior fueron provistas para ventilación del aparato. Para asegurar una operación confiable del aparato y protejerlo de sobrecalentamiento, estas aperturas no deberán de ser tapadas o cubiertas. Las aperturas nunca deberán de ser cubiertas con un trapo u otro material, y las aperturas de la parte inferior no deberán de ser tapadas poniendo la unidad en una cama, sofá, alfombra, u otra superficie similar. Este aparato nunca deberá de ser puesto cerca o sobre radiadores de calor. Este aparato nunca deberá de ser puesto en instalaciones tales como libreros a no ser que haya una adequada ventilación en tales instalaciones.
2. No exponga el aparato a lluvia o a uso cerca de agua . . . por ejemplo, cerca a una bañera, una alberca, un lavabo, en un sótano húmedo, etc.

Conectando la Antena Externa

PROTECCION EN CONTRA DE RAYOS ELECTRICOS PARA SU ANTENA Y APARATO DE ACUERDO A LAS INSTRUCCIONES DEL CODIGO NACIONAL ELECTRICO (EUA).

ENA DE ACUERDO AL CODIGO NACIONAL ELECTRICO

NACIONAL ELECTRICO

(National Electrical Code, ANSI/NFPA

MOULI FI GREENA MOULI FI GREENA MOULI FI GREENA MOULI FI GREENA MOULI FI GREENA MOULI FI GREENA MOULI FI GREENA MOULI FI GREENA MOULI FI GREENA MOULI FI GREENA MOULI FI GREENA MOULI FI GREENA MOULI FI GREENA MOULI FI GREENA MOULI FI GREENA MOOLI WI WMEN ELECTRIC

“Nota al instalador del sistema de cable CATV

Este recordatorio es dado para llamar la atención del instalador del sistema de cale CATV al Artículo 820-40 del NEC que provee guías para el aterrizamiento adecuado y, en particular, especifica que la tierra del cable deberá de estar conectada al sistema de tierra del edificio, tan cercano al punto de entrada del cable como sea practico."

1. Si una antena exterior es conectada al receptor, asegúrese que el sistema de antena esté aterrizado para proveer alguna protección en contra de impulsos de voltaje y la acumulación de cargas estáticas. El artículo 810 del código nacional eléctrico de los Estados Unidos de América (National Electrical Code, ANSI/NFPA 70), provee información con respecto al aterrizamiento correcto del mástil y la estructura de soporte, el aterrizamiento del alambre a la antena en una unidad de descarga, el tamaño de los conductores de aterrizamiento, la localización de la unidad de descarga, conexión a los electrodos de aterrizamiento, y requerimientos para los electrodos de aterrizamiento.

Una antena exterior no deberá de ser localizada en la vecindad de líneas de potencia que pasen por encima de otros circuitos de luz eléctrica o de potencia, o en donde pueda caer sobre tales líneas de potencia o circuitos. Cuando se instale un sistema de antena externa, se debe de tener cuidado extremo en no tocar tales líneas de potencia o circuitos ya que contacto con ellos puede llegar a ser fatal.

Conectando el cordon de potencia

1. Este producto debe ser operado solamente con el tipo de cordón de potencia indicado en la etiqueta. Si usted no esta seguro del tipo de alimentación en su casa, consulte a su distribuidor de este producto, o a la compañía de suministro eléctrico. Este producto esta equipado con cordón de potencia polarizado (una de las navajas de la clavija es más ancha, que la otra). Esta clavija debe de ajustar en el toma corriente de una manera solamente. Esta característica es una medida de seguridad. Si usted no puede insertar la clavija totalmente en el toma corriente, trate invirtiendo la clavija. Si la clavija continua floja en el toma corriente, llame a su electricista, para reemplazar su toma corriente obsoleto. No deshabilite el propósito de seguridad de esta clavija polarizada. No sobre cargue los toma corrientes de pared, extensiones eléctricas, o receptáculos integrales, ya que esta condición puede resultar en un riesgo de fuego o descarga eléctrica.

2. Los cordones de potencia deben ser direccionados de tal manera que no puedan ser pisados o dañados con enseres colocados a un lado arriba del cordón de potencia. ponga una particular atención a los cordones de potencia y clavijas, receptáculos de toma corrientes, y el punto donde ellos salen del producto.

Limpieza

1. Antes de limpiar, desconecte la unidad del receptáculo de la pared. No aplique limpiadores líquidos o en aerosol directamente a la unidad. Utilice un trapo seco para limpiar.

Servicio y Reparación

1. Desconecte el aparato del receptáculo de pared y refiera servicio a personal de servicio eléctrico calificado bajo las siguientes condiciones :

A Si el cordón de potencia o el conector están averiados o raídos.
B. Si líquido ha sido derramado en el aparato.
C. Si el aparato ha sido expuesto a lluvia o agua.
D. Si el aparato ha sido tirado o el gabinete a sido averiado.
E. Si el aparato exhibe un cambio perceptible en funcionamiento.
F. Si el aparato no opera normalmente siguiendo las instrucciones de operación, ajuste solamente aquellos controles que han sido cubiertos en las instrucciones de operación. Ajuste impropio de otros controles puede resultar en avería al aparato y posiblemente requiera de trabajo extensivo por un técnico calificado para restaurar el aparato a su operación normal.

1. Cuando se termine cualquier servicio o reparación, requiera del técnico de servicio confirmación de que solo Partes Autorizadas de Remplazo de Fabrica que tengan las mismas características que las partes originales hayan sido usadas, y que verificaciones de seguridad rutinarias hayan sido llevadas a cabo para determinar que el aparato se encuentra en condiciones seguras de operación. Substituciones no autorizadas pueden resultar en fuego, toque eléctrico u otros peligros.

2. Nunca adicione accesorios que no han sido especificamente diseñados para uso con este aparato.

3. Para protección adicional durante una tormenta eléctrica, o cuando el aparato es dejado sin atención ni uso durante largos periódos de tiempo, desconéctelo del receptáculo de la pared y desconecte la antena. Esto evitará daños al aparato debido a rayos o a cambios bruscos en el voltaje de línea.
4. Nunca introduzca ningún tipo de objetos a través de las ranuras, ya que el contacto con componentes de alto voltaje pueden poner en corto dichas componentes que pueden resultar en incendios o descargas eléctricas, Nunca derrame líquidos o cualquier tipo de productos.

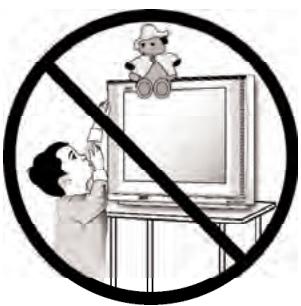

Seguridad para Infantes

Sanyo esta comprometido en hacer que su sistema de entretenimiento sea seguro y agradable. Use siempre una mesa o soporte apropiado cuando coloque su televisor. Use soportes, refuerzos o correas para sujetar el mueble en su lugar. NUNCA atornille nada directamente al televisor.

Nunca coloque televisiones en repisas, escritorios, carros, etc. donde niños traviesos pudieran empujar, jalar o hacer de cualquier forma que la unidad se cayera y les causara algún daño.

Nunca coloque juguetes u otros artículos encima de la televisión que puedan llamar la atención de los niños queriendo ellos alcanzarlos ya que pueden trepar en el mueble pudiendo lastimarse.

Siempre use soportes que están diseñados para contener la combinación de peso y tamaño de su televisión y otros artículos eléctricos.

◆ HT27546: 27" / HT32546: 32" Pantalla plana de alta definición
◆ Menú de opciones trilingüe para Digital y Analógica
◆ Sintonizador Análogo y Digital integrados
◆ Búsqueda automática de canales
- Filtro Digital de 3-Líneas de tipo Peine (para mejorar detalles en la imagen)
◆ V-Chip Control Paternal para clasificación de programas y películas
◆ Transmisión Capatada Analógica EIA-608B y Digital EIA-708B
◆ Modos de Audio: DTV–Principal y Sub NTSC–Estereofonico, Mono y SAP
♦ Tono
◆ Bocinas frontales (dos): 6 x 12cm
◆ Preajustes de fabrica para Imagen / Sonido
◆ Formas de Imagen: PIX1, PIX2, y PIX3
◆ Formatos de Audio: Dolby® Digital para DTV y Analógica para NTSC

• Formatos de Recepción: Dos sistemas sintonizadores: Tuner digital ATSC para señales terrestres y canales de cable no encriptados (QAM Limpio). Tuner análogo NTSC para VHF/UHF o CATV
  ◆ Rastreo de Canales en Memoria
  ◆ Recibe 181 canales analógicos (VHF 2\~13 y UHF 14\~69; Cable DTV 1,14\~125); y 99 canales Digitales
  ◆ Conectores RF de entrada para Antena: Digital y Analógica
• Entrada de Video Componente 480i (Y/Pr/Pb) con comparten Audio L/R
  ◆ Entradas Traseras de AV Frontal (Video1)
• Entradas Traseras de AV Posterior (Video2) con comparten Audio L/R
• Entrada S-Video
  ◆ Salida Óptica de Audio Digital
  ◆ Salida de Audio Analógica (Fijo)

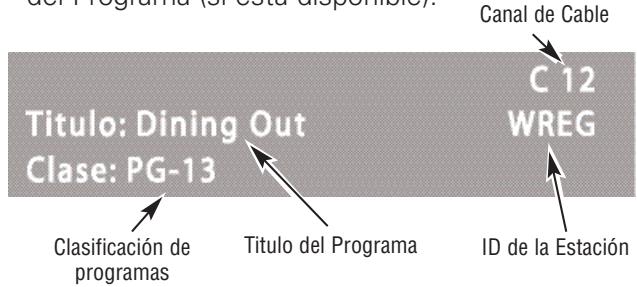

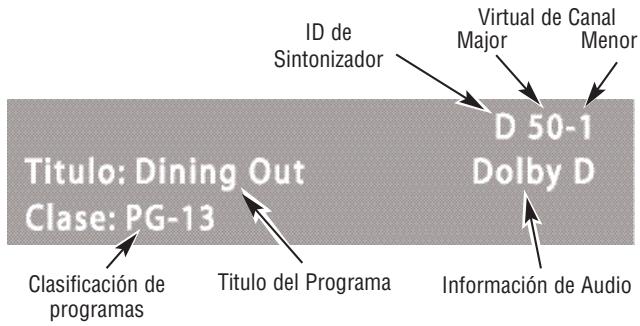

• XDS (Servicio Extendido de Datos) muestra letras de la estación, título del Programa—Clasificación cuando es transmitida
  ◆ Cronometro para Dormir (3 horas)
  ◆ Control Remoto DTV de 32 teclas

ESPECIFICACIONES

Tamaño del Cinescopio (medido diagonalmente)

HT27546: 27" / HT32546: 32" Pantalla plana de alta definición
Formato de Rastreo:	480i (todas las señales RF son convertidas a 480i)
Entrada Antena RF:	Analógica - UHF/VHF/CATV 75 OhmsDigital - 75 Ohms
Sin Recepción de Señal:	La DTV automáticamente se apagara después de 15 minutes.En Modo de Video, la DTV no se apagara.
Requerimientos de Potencia:	Fuente: 120VAC,60Hz
Consumo de Potencia:	HT27546: 85 Watts (Promedio)HT32546: 95 Watts (Promedio)
Sonido:	Dos Bocinas tamaño 6 x 12cm
Amplificador:	Integrado de 1W/Canal
Conectores y Terminales:
Entrada Video 1:	FRONTAL: Video y Audio L/R
Entrada Video 2:	POSTERIOR: Componente (Y/Pr/Pb)Compuesto Video y Audio L/RS-Video
Salida de Audio Digital:	Ópitca de Audio Digital
Salida de Audio Analógica:	Audio L/R

Tamaño y Peso (aproximado):

HT27546:
Dimensión Horizontal (Ancho)	30.3 in. (77,00cm)
Dimensión Vertical (Alto)	23.0 in. (58,45cm)
Dimensión Profundidad (Profundo)	19.5 in. (49,60cm)
Peso:	103.5 lbs. (47,0 Kg)

HT32546:

Dimensión Horizontal (Ancho)	35.0 in. (88,80cm)
Dimensión Vertical (Alto)	27.0 in. (68,70cm)
Dimensión Profundidad (Profundo)	22.4 in. (57,00cm)
Peso:	143.4 (lbs.), (65,1 Kg)

Estas especificaciones están sujetas a cambio sin previo aviso.

ADVERTENCIA: Regulaciones de FCC establecen que modificaciones inapropiadas o cambios no autorizados a esta unidad podrían nulificar la autoridad del usuario para operar esta unidad.

Información de Marcas Registradas:

Manufacturado bajo licencia de Dolby Laboratories. “Dolby” y el símbolo doble-D son marcas registradas de Laboratorios Dolby.

VIZON* con un doble "Zeta" es una marca registrada de Sanyo Manufacturing Corporation.

Este símbolo impreso, significa que el producto esta listado por Underwriters's Laboartories Inc. El diseño y manufactura de este producto, reúne los rígidos estándares de U.L., contra riesgos de incendio, accidentes o descargas eléctricas.

!Es como estar ahi!

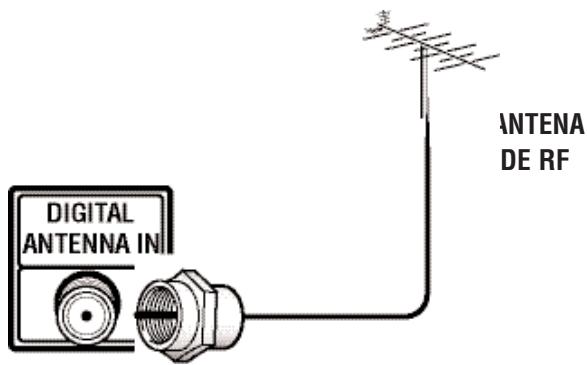

1 CONEXIONES DE LA SEÑAL INICIALES Conexión de Antena RF Digital (DTV)

- Conecte la antena de RF al conector de Antena Digital.

El sintonizador Digital en esta DTV recibe señales de Alta Definición de la Antena. Cualquier otra señal Digital es recibida a través de las entradas de Componente.

Esta DTV puede recibir cualquier resolución siendo transmitida. Sin embargo, TODAS las resoluciones son convertidas a 480i al ser mostradas.

DIGITAL ANTENNA IN ANTENA DE RF

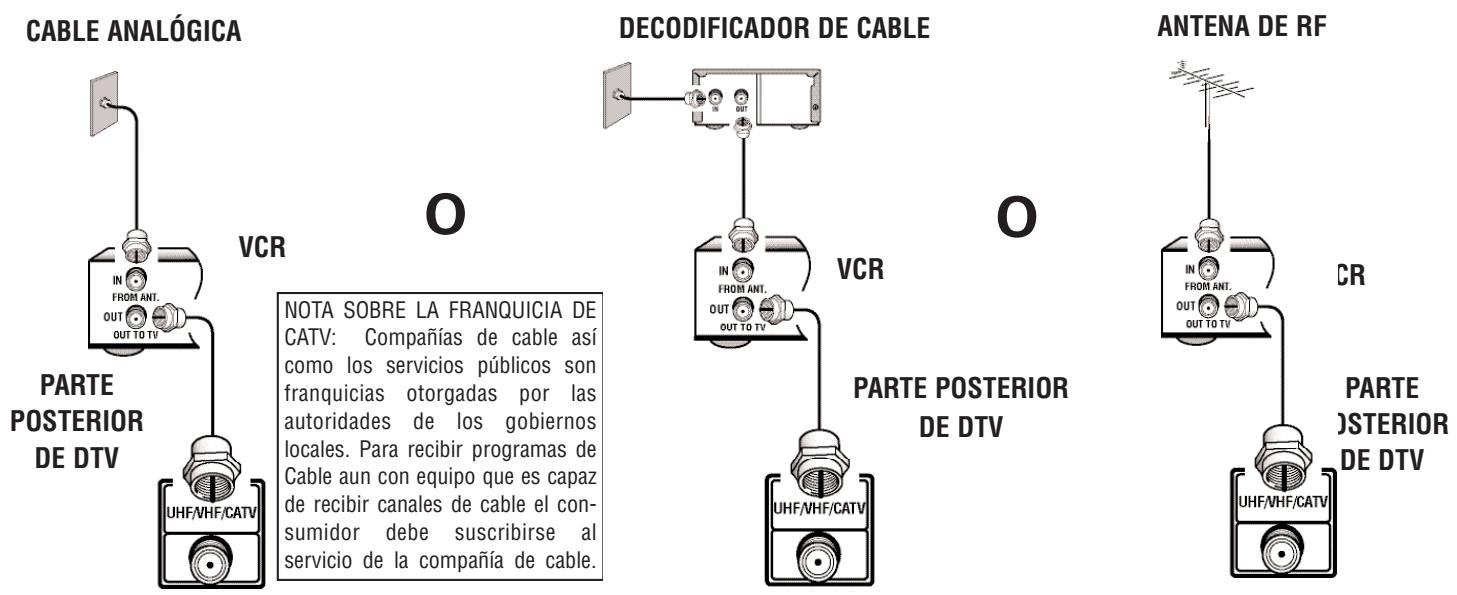

Conexión de Antena RF Analógica (NTSC)

- Conectando servicio de Cable Analógica, Antena de RF o al conector de DTV analógico (UHF/VHF/ CATV) 75 Ohm terminal.

El sintonizador análogo en esta DTV recibe señales de antena Análogas, Señales de Cable Análogas o de RF de un Video casetera o decodificador de Cable.

NOTAS: Si usted no tiene un VCR, conecte la señal directamente al conector de 75 Ohms (UHF/VHF/CATV) de la DTV.
La única resolución disponible con cualquiera de estas conexiones, independientemente de su contenido original, es análogo estándar (DTV).

Consejos Rápidos

La televisión automáticamente seleccionara el modo de antena para el tipo de señal analógica de RF que usted conecte.
Use “Antena Análoga” en el menú de ajustes para cambiar el modo de antena.

Si usted mueve la DTV a otro lugar presione la tecla de RESET dos veces después de conectar la señal y encender la DTV.

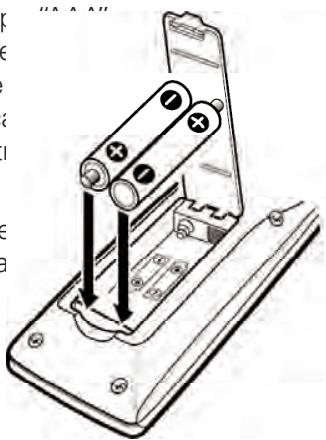

2. INSTALE DOS "AAA" LAS BATERÍAS • Instale dos baterias tir "^^^"

- Instale dos baterias tip (no incluidas) de mane marcas “+” y “−” de coincida con las marca y “−” dentro del Contr Remoto.

Para revisar las Funcione Control Remoto, vaya a paginas 35 \~ 36.

NOTA: Use (2) AAA baterías alcalinas.

Remueva las baterías si el control remoto no va a ser utilizado por mas de un mes. Las baterías descargadas podrían escurrir y causar daños. (La vida normal de una batería es aproximadamente 6 meses.)
Si las baterías se han derramado en el control remoto, limpie con cuidado con un trapo y remplace con baterías nuevas.

NOTA IMPORTANTE : Las baterías descargadas deben de ser recicladas o deshechadas adecuadamente, de acuerdo con los reglamentos aplicables. Para más información, contacte a sus Autoridades Locales para el manejo de Deshechos Sólidos.

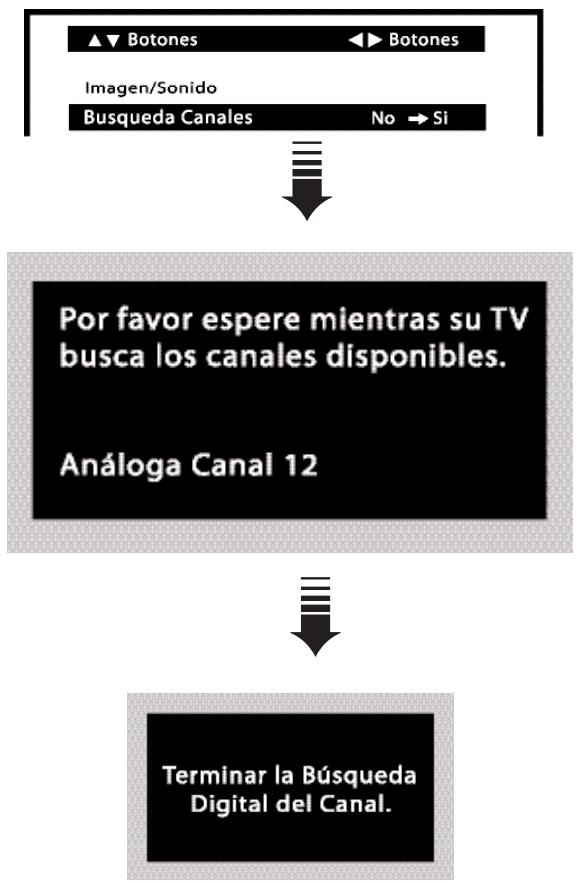

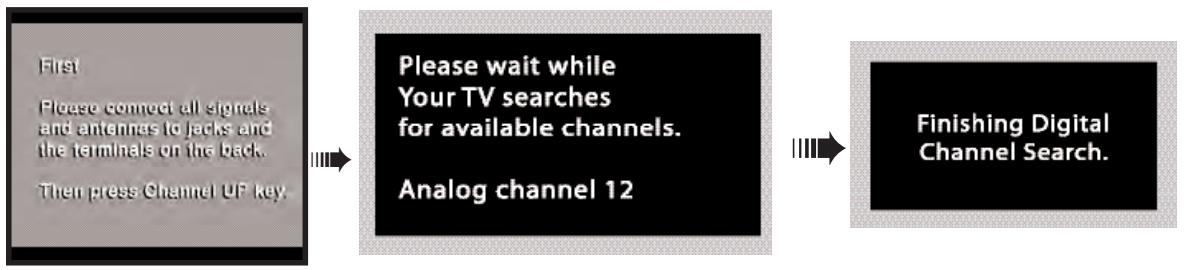

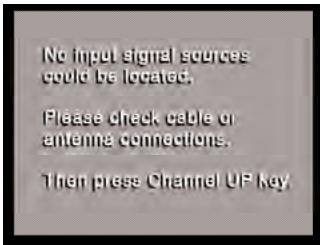

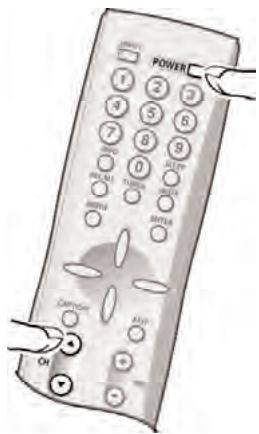

3 BUSQUEDA CANALES (Ajuste requerido)

Cuando la televisión se enciende por primera vez, automáticamente checa por la presencia de una señal de RF (Radiofrecuencia).

• Presione la tecla de POWER para encender la DTV.
• Presione la tecla de CHANNEL UP (CH ▲) para buscar y rastreas automáticamente por los canales disponibles: Digitales (DTV) y Analógicos (NTSC).

POWER 1 2 3 4 5 6 7 8 9 0 ALL TOMA OFF ON ON Current AUTO + - + -

La búsqueda de canales tiene dos procesos que son ejecutados simultáneamente para canales Análogos y Digitales, así pues esto tomara algunos minutos.

NOTAS:

La información del canal encontrada durante la búsqueda es almacenada en la base de datos de memoria del rastreo de canal. La Televisión de alta definición será sintonizada al canal digital mas bajo o al canal analógico mas bajo si no encontró canales digitales.

Si la DTV no detecta ningún canal análogo o digital, entonces aparecerá un mensaje advirtiendo el verificar las conexiones de antena y cable. En este caso, se debe presionar la tecla CHANNEL UP (CH▲) de nuevo para repetir el proceso de búsqueda. Si después de dos intentos, la DTV aún no detecta ningún canal, entonces se sintonizara automáticamente en el canal 03 análogo. Estas dos búsquedas son necesarias aún si se planea usar el DTV como monitor exclusivamente.

Si ningún canal digital o análogo es encontrado después de la segunda búsqueda, la Búsqueda de Canales asignara automáticamente los canales análogos 2 al 69 y el canal digital D3-1. Seleccione los canales análogos utilizando las teclas del control remoto. Vea la pagina 35, artículo numero 2.

4 ANTENA ANÁLOGA (Opcional)

Para cambiar el sistema inicial de sintonización analógica (de antena a cable o de cable a antena). use el menú en pantalla. Vea "Antena Análoga" en la pagina 39.

LOCALIZACIÓN Y FUNCIONES DE LOS CONECTORES DTV FRONTAL Y TRASEROS

FRONTAL

VIDEO L-AUDIO-R ▲ CH ▼ - VOL + POWER ①

① Entrada Audio/Video (VIDEO1), PÁGINA 34—Conecte equipo de video estándar aquí.
NOTA: Los botones de Canal CH ▲ (arriba) ▼ (abajo), Volumen + (arriba) – (abajo) y Encendido (Power) funcionan exactamente como las teclas del control remoto. (Vea #8, #11, y #17 en páginas 35 \~36.)

TRASEROS

UHF VHF CATV AUDIO OUTPUT VIDEO2 S-VIDEO (MONO) (R) L R PR Pb Y VIDEO DIGITAL AUDIO OUTPUT DIGITAL ANTENNA IN ② ③ ④ ⑤ ⑥ ⑦ ⑧

② Entrada Analógica de Antena (UHF/VHF/CATV), PÁGINA 28—Conecte una Antena de RF o sistema de Cable a este conector como se muestra.
③ Conectores de Salida de Audio Análoga (L / R), PÁGINA 34—Conecte equipo externo de audio aquí.
④ Entrada Video Componente (Y, Pb, Pr), PÁGINA 32—Conecte equipo de video digital a los conectores Y, Pr, Pb, y los de Audio a los VIDEO2 L/R.

NOTA: La Entrada de Audio/Video (VIDEO2) y las Entradas de Componente comparten las mismas entradas de audio (R/L).

⑤ Entrada de Antena Digital, PÁGINA 28—Conecte una antena de RF a este conector como se muestra.

⑥ Entrada Audio/Video (VIDEO2), PÁGINA 33—Conecte equipo de video estándar aquí.
NOTA: S-Video anulan las conexiones de video compuesto de VIDEO2.
⑦ Entrada S-Video (VIDEO2), PÁGINA 33—Para realizar los detalles en la imagen use S-Video en lugar de los conectores de Video, si están disponibles en su equipo externo. (Las conexiones de S-Video anularan las conexiones en los conectores de Video).
⑧ Salida de Audio Digital, PÁGINA 32—Use un cable de Audio Optico para conectar la salida de Audio Digital a un sistema avanzado estereo de cinema en casa equipado con sistema Dolby® Digital 5.1.

ESCOGIENDO SU CONEXIÓN

Esta DTV esta diseñada para manejar diferentes tipos de conexiones haciéndola compatible con aparatos Análogos y Digitales.

Para obtener lo mejor de su DTV, escoja la conexión utilizando esta tabla, después vaya a la pagina especificada para instrucciones detalladas.

Señal de Digital	Equipo Externo Compatible	Cables Requeridos (No es incluido)	Página
ENTRADA VIDEO COMPONENTE (Y, Pb, Pr)(Conexión separada de audio as requerida.)	Senta-Caja Arriba Digital o Receptor DVD DigitalVideo Juego	Cable Video Componenta [Conector Verde, Azul, y Rojo] Cable de Audio [Conector Blanco y Rojo]	32
SALIDA ÓPTICA DE AUDIO DIGITAL(Solo disponible cuando se recibe como parte de la señal de Digital RF.)	Receptor Multi-Canales	Cable óptico Digital	32

Señal de Analógica	Equipo Externo Compatible		Cables Requeridos (No es incluido)	Página
ENTRADASVIDEO COMPUESTO (FRONTAL O POSTERIOR)OS-VIDEOENTRADAS DE AUDIO ANALÓGICAS L/ R	Video JuegoVCR	Reproductor DVD	Cable de Video Compuesto [Conector Blanco, y Rojo]Cable S-Video	33 o 34
SALIDA DE AUDIO ANALÓGICA	Amplificador Estereofónico		Cable de Audio [Conector Blanco y Rojo]	33

USANDO LOS CONECTORES DE COMPONENTES PARA CONECTAR UN REPRODUCTOR DVD U OTRO EQUIPO DIGITAL

El conector de video componente aceptará contenido de video de DTV, EDTV, o DTV.

Apague la televisión y el equipo externo antes de conectar los cables (cables no incluidos). Siga los siguientes pasos para fácilmente conectar su STB o DVD a este DTV:

1 Conecte la salida de video componente del reproductor de DVD u otro equipo digital al conector de entrada de video componente de la DTV.
2 Conecte la salida de audio del reproductor de DVD u otro equipo digital al conector de entrada de la DTV.
3 Presione la tecla POWER para encender la DTV. Encienda también el equipo externo.
4 Presione la tecla INPUT para seleccionar Componente2 para observar el programa DVD.

ENTRADAS DE COMPONENTE DE VIDEO DEL DTV NOTA IMPORTANTE: Estos conectores solo aceptan señales 480i (entrelazado estándar). REPRODUCTOR DVD (u otro aparato digital como el Receptor de Satélite.) Lo que necesitar para sus conexiones: Cable de Video Componentes – 1 Cable de Audio – 1 2 AUDIO OUTPUT (MONO) R L VIDEO 1 COMPONENT VIDEO OUT OUTPUT POWER CONTROL REMOTO 1 2 3 4 5 6 3

CONECTANDO LA SALIDA DE AUDIO DIGITAL AL RECEPTOR MULTI-CANALES

Audio Dolby® Digital provee 5.1 canales de sonido envolvente (Surround), cinco[5] canales de rango completo y un canal [.1] de efectos de baja frecuencia. Un cable de fibra óptica es usado para llevar el sonido envolvente (para mayor inmunidad al ruido).

1 Usando un cable de Fibra Óptica, conecte la salida Digital de Audio de su televisor a la entrada de Audio Digital de su Receptor Multi-Canales (El cable de Fibra Óptica no es suministrado).
2 Presione la tecla POWER para encender la DTV. Encienda también el equipo externo.

NOTAS:

Cuando se haga la conexión, no perfore o doble el cable de fibra óptica.

La luz roja visible no necesariamente indica que Audio Dolby® Digital 5.1 este disponible. El audio digital esta formado por pulsos de luz que el ojo humano no puede detectar. Audio Dolby® Digital 5.1 esta disponible en la salida de audio digital solo cuando se recibe como parte de la señal de antena digital.

RECEPTOR MULTI-CANALES DIGITAL AUDIO OUTPUT CABLE ÓPTICO DIGITAL POSTERIOR DE LA DTV CONTROL REMOTO INPUT POWER 1 2 3 4 5 6 2 NOTA IMPORTANTE PARA USAR EL MONITOR: Si no ha conectado una antena, debe ejecutar dos veces Búsqueda de Todos los Canales antes de que pueda elegir las entradas AV. Lo que necesitar para sus conexiones: Cable Óptico Digital - 1

Consejos Rápidos

Presione la tecla INPUT después de conectar los cables para tener acceso las entradas Componente2. No hay necesidad de sintonizar un canal vació.
El Mensaje “No señal” aparecerá aleatoriamente en la pantalla cuando no se detecte señal en las entradas de VIDEO2 (Y, Pb, Pr).

Coloque sus bocinas estereofónicos al menos 2 pies alejados de su DTV. Los magnetos de los bocinas podrían afectar la calidad de la imagen.

USANDO LAS CONEXIONES DE VIDEO ANÁLOGO PARA CONECTAR UNA VIDEO CASETERA (VCR) (U OTRO APARATO ANÁLOGO)

Apague la televisión y el equipo externo antes de conectar los cables. (Cables no incluidos.)

1 Conecte las salidas de audio video de la VCR a las entradas de audio video de la DTV.

NOTA: Para VCR mono aurales (conector de audio sencillo) conecte la salida de audio de la VCR a la entrada de audio (L) de la DTV.

2 Opcional Conecte la salida de S-Video del reproductor de DVD u otro equipo a los conectores de entradas S-Video.

NOTA: Los conectores de S-Video anulan los conectores de video (VIDEO2).

3 Presione la tecla POWER para encender la DTV. Encienda también el equipo externo.
4 Presione la tecla INPUT para seleccionar Video2 para observar el programa VCR.

PARTE POSTERIOR DE VCR

R-AUDIO R-AUDIO VIDEO MONO S-VIDEO OUT VHF VHF CHARGE 3.4 OUT UHF VHF CATV AUDIO OUTPUT (MONO) L R VIDEO2 S-VIDEO ▶ (MONO) R L VIDEO DIGITAL AUDIO OUTPUT DIGITAL ANTENNA IN

CONTROL REMOTO

INPUT POWER 1 2 3 4 5 6 4 3

Lo que necesitara para sus conexiones:

Cable AV - 1 Cable S-Video - 1

CONECTANDO LA SALIDA ANÁLOGA DE AUDIO A UN AMPLIFICADOR ESTEREOFÓNICO

Apague la DTV y el equipo externo antes de conectar los cables. (Cables no incluidos.)

1 Conecte la salida de audio (L/R) de la DTV a la entrada (L/R) del amplificador estereofónico.
2 Presione la tecla POWER para encender la DTV. Encienda también el equipo externo.

NOTA: NO conecte bocinas externos directamente a la DTV.

AUDIO OUTPUT VIDEO2 S-VIDEO (MONO) (R) L MONO (MONO) R L VIDEO PR PB Y POSTERIOR DE DTV

AMPLIFICADOR ESTEREOFÓNICO

CONTROL REMOTO INPUT POWER 1 2 3 4 5 6 2

NOTA IMPORTANTE PARA USAR EL MONITOR: Si no ha conectado una antena, debe ejecutar dos veces Búsqueda de Todos los Canales antes de que pueda elegir las entradas AV.

Consejos Rápidos

El Mensaje “No señal” aparecerá aleatoriamente en la pantalla cuando no se detecte señal en las entradas de VIDEO2.
Presione la tecla INPUT después de conectar los cables para tener acceso las entradas AV. No hay necesidad de sintonizar un canal vació.
Coloque sus bocinas estereofónicos al menos 2 pies alejados de su DTV. Los magnetos de los bocinas podrían afectar la calidad de la imagen.

USANDO LAS ENTRADAS FRONTAL DE AV PARA CONECTE UNA JUEGO DE VIDEO U OTROS EQUIPOS

Apague la TV y los equipos externos antes de conectar los cables. (Cables no incluidos.)

1 Conecte la salidas/entrada de video de Juego a las entradas de la TV. Conecte la salida/entrada de la TV.
2 Presione POWER para encender la TV. Además Encienda el equipo externo.
3 Para accesar las entradas de Audio/Video, presione INPUT para seleccionar la Video1.
Video1

Lo que necesitara para sus conexiones:

Cable Audio Video - 1

NOTA IMPORTANTE PARA USAR EL MONITOR: Si no ha conectado una antena, debe ejecutar dos veces Búsqueda de Todos los Canales antes de que pueda elegir las entradas AV.

VIDEO IN L-AUDIO-R ▲ CH ▼ - VOL + POWER 1 VIDEO JUEGO CÁMARA DE VIDÉO

CONTROL REMOTO INPUT POWER 1 2 3 4 5 6 3 2

Consejos Rápidos

El Mensaje “No señal” aparecerá aleatoriamente en la pantalla cuando no se detecte señal en las entradas de VIDEO1.
Presione la tecla de INPUT después de haber hecho las conexiones necesarias para accesar las entradas de AV. No hay necesidad de seleccionar un canal en blanco.

PRECAUCIONES

Para confirmar una operación segura, por favor observe las siguientes precauciones:

Remplace ambas baterías al mismo tiempo. No utilice una batería nueva con una usada.

No exponga la unidad de Control Remoto a la humedad o al calor excesivo.

TECLAS DEL CONTROL REMOTO

① Tecla de INPUT—Presione esta tecla para cambiar la fuente de señal de entrada como sigue: RF Analógica → RF Digital → Video1 → Video2 → Componente2 → RF Analógica.

② Teclas Numerales—Dos teclas deben de ser presionadas para la selección directa de un canal. Ejemplo: presione 0 y después 6 para seleccionar el canal 6.

Para canales analógicos arriba de 100 presione y sostenga la tecla 1 hasta que aparezca C1--.

③Tecla de INFO—Presione para desplegar la información titular completa Digital o Analógica (presione de nuevo para quitar el desplegado de Imagen).

Titular completo Digital—Contiene una numeración virtual de canales formada de 2 partes (Mayor y Menor) y ID de Sintonizador. Si esta disponible también se incluye Información de Audio, Titulo del Programa, y Clasificación del Programa.

ID de Sintonizador Virtual de Canal Major Menor D 50-1 Dolby D Titulo: Dining Out Clase: PG-13 Clasificación de programas Titulo del Programa Información de Audio

Titular completo Analógico—Contiene numero de Canal (antena Analógica / Cable), ID de la estación (si esta disponible), Clasificación de programas, y Titulo del Programa (si esta disponible).

del Programa (si esta disponible): Título: Dining Out Clase: PG-13 Clasificación de programas Titulo del Programa Canal de Cable C 12 WREG ID de la Estación

Apunte hacia el TV ① INPUT POWER ② 1 2 3 4 5 6 7 8 9 INFO 0 SLEEP RECALL TUNER MUTE MENU ENTER ③ ④ ⑤ ⑥ CAPTION EXIT ⑦ ⑧ CH VOL

④Tecla RECALL—Seleccione el primer canal que usted quiere observar; después seleccione otro canal usando las teclas de número. Presione RECALL para fácilmente cambiar entre los canales sin ingresar el número de canal otra vez.

NOTA: La tecla RECALL solamente puede cambiar entre canales con la misma fuente de señal. Recall entre un canal digital y análogo no trabajará, (vea Tecla de TUNER #6).

⑤Tecla MENU—Presione esta tecla para mostrar el menú en pantalla.

⑥Tecla de TUNER—Utilice esta tecla para cambiar de un sistema de sintonización a otro, canales digitales, y canales analógicos.

NOTA: La tecla de TUNER esta inactiva cuando una entrada externa es seleccionada (Video1, Video2, o Componente2).

⑦Tecla de Caption—Presione para seleccionar captación de subtítulos Analógicos o Digitales. Los modos de Captación Analógica son: CC1 \~ CC4, Quikcap, y apagado. Los modos de Captación Digitales son: Digital CC1 \~ CC6, Quikcap, y apagado.

⑧Teclas Canales (CH ▲▼)—Presione ▲ (arriba) ▼ (abajos) para sintonizar el siguiente canal arriba o abajo en la memoria de la base de datos de los canales. El ciclo de búsqueda incluye canales análogos, canales digitales y todas las entradas de AV.

(Continua en la siguiente página.)

TECLAS DEL CONTROL REMOTO (CONTINUA)

Apunte hacia el TV INPUT POWER 1 2 3 4 5 6 7 8 9 INFO 0 SLEEP RECALL TUNER MUTE MENU ENTER CAPTION EXIT CH VOL PIX SHAPE AUDIO RESET ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳

⑨ Tecla de PIX SHAPE—Use esta tecla para cambiar el formato de video, las opciones disponibles dependen de la señal recibida y de la relación de aspecto transmitido: PIX1, PIX2, y PIX3. Vea abajo las imágenes simuladas de TV.

Franjas gris aparecen en la parte superior e inferior de la pantalla.

Aumenta el tamaño de la imagen (alguna porción de la parte superior o inferior de la pantall puede ser recrotada.

⑩ Tecla de AUDIO—Presione para seleccionar la deseada opción de recepción de audio (si es disponible):

DIGITAL: Principal, Sub 1, Sub 2, Sub 3, etc.

ANALÓGICA: estereofónico, mono, SAP.

⑪ Tecla de POWER—Presione para encender o apagar la DTV.
⑫ Tecla de SLEEP—Presione esta tecla, después presione la tecla 0 para ajustar el cronómetro de apagado. El tiempo deseado podrá ser seleccionado de 30 minutos hasta 3 horas en incrementos de 30 minutos. Este cronómetro apagará la DTV automáticamente.

NOTA: El cronómetro de apagado automático se cancela cuando la DTV es apagada o si ocurre una falla en la potencia.

⑬ Tecla de MUTE—Presione una vez para minimizar el volumen. Presione otra vez para restablecer.

NOTA: Cuando se usa el conector de salida de audio esta tecla no minimizará el sonido.

⑭ Tecla de ENTER—Presione esta tecla para seleccionar una opción del sistema de menú, cuando se requiera.
⑮ Tecla CURSOR ▲ (Arriba) ▼ (Abajos)—Presione estas teclas para mover el cursor arriba y abajo dentro del menú.

Tecla CURSOR < (Izquierda) > (Derecha)—Presione estas teclas para mover el cursor a la izquierda o la derecha dentro del menú.

⑯ Tecla EXIT—Presione esta tecla para salir de la operación del menú.
⑰ Tecla de VOLUME (Vol + -) — Presione + - para ajustar el volumen la pantalla mostrará una flecha roja la izquierda a la derecha que parpadea tantas veces como usted presione la tecla VOL + -.
⑱ Tecla de RESET—Presione dos veces para restablecer los ajustes de fábrica. La DTV automáticamente comenzará la búsqueda de canales y limpiara todos los ajustes personalizados.

NOTA: La función de RESET incluye una búsqueda de canales. Los canales que estén en la memoria de la TV serán borrados y los nuevos serán creados por el nuevo proceso de búsqueda. Para recibir canales Digitales de Cable, ver la función de Búsqueda de Canales Digitales en la pagina 38.

Esta característica automáticamente reajustara:

• Ajustes en imagen / sonido: color, tinte, contraste, brillo, nitidez, y tono
• Memoria de canales— Las bases de Datos de Canales Digitales y Analógica serán remplazadas
  • Audio a estereofónico
• Transmisión captada apagado
  • V-Guide apagado
  • Lenguaje de menú a Ingles
• Cronómetro apagado (si estaba prendido previamente)
• Modo Video a modo DTV

Si se desea ajustes personales pueden ser hechos otra vez usando las opciones del menú.

NOTA IMPORTANTE PARA USAR EL MONITOR: Si no ha conectado una antena, debe ejecutar dos veces Búsqueda de Todos los Canales antes de que pueda elegir las entradas AV.

COMO OPERAR EL MENÚ EN PANTALLA

El sistema de menú en pantalla provee un acceso fácil a todos los ajustes. Solo use las teclas de MENU, CURSOR, ENTER, y EXIT en el control remoto y siga las instrucciones en pantalla. Generalmente utilizará las teclas de CURSOR ▲▼ para resaltar o seleccionar un artículo del menú y las teclas de CURSOR < > para hacer un ajuste. La tecla de ENTER se usa para confirmar el ajuste. Después de que se han completado los ajustes, presione la tecla de EXIT para regresar al modo normal de Televisión.

MAPA DE NAVEGACIÓN DEL MENÚ

INFORMACION IMPORTANTE:

Algunas opciones del Menú son específicas de los canales Digitales o Analógicos. Por lo tanto no siempre son seleccionables.

También, algunas opciones no están disponibles en combinación. Las opciones no disponibles aparecerán atenuadas en gris en el menú. Por ejemplo, cuando cambia a un Canal Digital, la Señal de Antena Análoga no está disponible.

AJUSTES DE IMAGEN Y SONIDO

1 Presione la tecla MENU para exhibir la ménu principal.
2 Use las teclas CURSOR ▲▼ para resaltar de Imagen/ Sonido.
3 Use las teclas CURSOR < > para seleccionar opcion Auto (las configuraciones de fábrica) o Manual. Presione ENTER.

AJUSTE EL MANUAL

4 Use las teclas de CURSOR ▲▼ para seleccionar la opción que se quiera ajustar.
5 Entonces use las teclas de CURSOR <> para hacer el ajuste. Presione ENTER.
6 Cuando se termine de hacer los ajustes, presione la tecla de EXIT para regresar al modo de TV.

BUSQUEDQ CANALES

Use la búsqueda de canales todo para remplazar la lista de canales digitales y análogos en memoria de su TV, por ejemplo si se muda de cuidad o tiene un nuevo servicio de cable instalado.

NOTAS: Durante la Búsqueda de Canales, toda la base de datos en memoria es borrada y una nueva lista de canales es creada. Para recibir Canales de Cable Digital, se debe de llevar a cabo una Búsqueda de Canales de Cable Digitales.

Para agregar nuevos canales a la memoria, use la función Búsqueda Canales DTV que se muestra en la pagina 39.

1 Presione la tecla MENU para exhibir la ménu principal.
2 Use las teclas CURSOR ▲▼ para resaltar Búsqueda Canales.
3 Use la tecla CURSOR < > para seleccionar Si. Presione ENTER.

BUSQUEDA CANALES CABLE DTV? (OPCIONAL)

Esta DTV puede recibir canales no encriptados de cable digital (ClearQAM) cuando están disponibles. Sin embargo, no todas las compañías de cable proveen canales digitales ClearQAM.

La búsqueda de canales de cable digital puede tomar aproximadamente 10 minutos, por favor sea paciente.

1 Conecte la señal de cable digital directamente al conector de Antena DTV Digital.

2 Presione la tecla TUNER para seleccionar canales digitales.
3 Presione la tecla MENU para exhibir la ménu principal.
4 Use las teclas CURSOR ▲▼ para resaltar Búsqueda Canales Cable DTV?.
5 Use la tecla CURSOR < > para seleccionar Si. Presione ENTER.

▲▼ Botones ◀► Botones Imagen/Sonido Busqueda Canales Busqueda Canales Cable DTV? No → Si : Después de la búsqueda de es se complete, la intonizara el canal bajo de Cable l, (o el mas bajo análogo si es que encuentra ningún de cable digital). Por favor espere mientras su TV busca los canales disponibles. Digital Canal 12

NOTA: Después de que la búsqueda de canales se complete, la DTV sintonizara el canal mas bajo de Cable Digital, (o el mas bajo canal análogo si es que no se encuentra ningún canal de cable digital).

Por favor espere mientras su TV busca los canales disponibles.

Digital Canal 12

INFORMACION IMPORTANTE: Esta DTV solo mantiene una base de datos para canales digitales. Por lo tanto cuando usted busque canales digitales ClearQAM la base de datos de la antena digital serán borrados. Usted solo podrá recibir aquellos canales ClearQAM que sean provistos por su compañía de cable.

Las compañías de cable rearreglan los canales virtuales según la programación cambie, lo cual

Cambio programa por la compañía de cable

puede causar que el programa que usted esta viendo sea movido a otro canal. El siguiente mensaje aparecerá brevemente para notificarle este cambio. Usted tiene que relocalizar el programa que estaba viendo rastreando a través de los canales.

Para restablecer la base de datos de la antena digital, reconecte la antena y utilice el menú para realizar una búsqueda normal todo de canales.

Utilice esta característica para actualizar el mapa de canales de la antena digital o para agregar nuevos canales, o bien agregar canales cuando las torres transmisoras están en lugares opuestos a su localización.

1 Presione la tecla TUNER para seleccionar canales digitales.
2 Presione la tecla MENU para exhibir la ménu principal.
3 Use las teclas CURSOR ▲▼ para resaltar Búsqueda Canales DTV?.
4 Use la tecla CURSOR < > para seleccionar Si. Presione ENTER.

NOTAS: Reoriente su antena y repita estos pasos para cada dirección en la que se encuentren las torres de transmisión.

Visite el sitio de Internet www.antennaweb.org e ingrese su código postal para obtener información especifica de vectores de antena de su zona.

▲▼ Botones ◀► Botones Imagen/Sonido Busqueda Canales Busqueda Canales Cable DTV? Busqueda Canales DTV? No → Si Por favor espere mientras su TV busca los canales disponibles. Digital Canal 12

NOTA: Si se apaga el DTV presionando la tecla POWER o desconectando la electricidad durante la Búsqueda de Complementos Digitales, quedará grabada la información de todos los canales detectados hasta la interrupción del suministro de la electricidad.

ANTENA ANÁLOGA

Utilice esta característica para cambiar canales transmitidos por aire a canales de cable.

1 Presione la tecla TUNER para seleccionar canales analógico.
2 Presione la tecla MENU para exhibir la ménu principal.
3 Use las teclas CURSOR ▲▼ para resaltar Antena. Análoga.
4 Use las teclas CURSOR <> para seleccionar Cable o VHF/UHF.
5 Presione la tecla EXIT para regresar al modo normal de TV.

▲▼ Botones ◀► Botones Imagen/Sonido Busqueda Canales Antena Análoga Cable → VHF/UHF Memoria Canales Por favor espere mientras su TV busca los canales disponibles. Análoga Canal 12

(Continua en la siguiente página.)

MEMORIA CANALES

Este artículo es la lista de canales activos que usted ha examinado cuando usa las teclas CANAL (CH) ▲▼ (arriba/abajo) de la memoria. Esta lista puede ser personalizada borrando/agregado los canales no requeridos.

1 Presione la tecla MENU para exhibir la ménu principal.
2 Use las teclas CURSOR ▲▼ para resaltar Memoria Canales. Use la tecla CURSOR > para seleccionar área del número de canal.

Para eliminar canales de la Memoria de Barrido de Canales

3 Use las teclas CANAL (CH) ▲▼ o teclas 0 \~ 9 para seleccionar el canal deseado. NOTA: Presione la tecla TUNER para cambiar entre las bases de datos de canales digitales y análogos.
4 Presione la tecla ENTER para agregar el canal deseado. La pantalla cambiará a "eliminado."

NOTAS:

Si el canal seleccionado ya está en la Memoria de Barrido de Canales, aparecerá "Saltar?" bajo el número del canal.

Use las teclas numéricas para sintonizar los canales activos que no aparecen en la lista de la Memoria de Barrido de Canales.

▲▼ Botones Imagen/Sonido Busqueda Canales Busqueda Canales Cable DTV? Busqueda Canales DTV? Memoria Canales D35-1 Saltar? Idioma del Menú Guia-V Caption DTV Use CH ▲▼ o 0-9 para seleccionar Presione ENTER para seleccionar Memoria Canales D35-1 Saltado Memoria Canales D35-1 Agregar?

Luego de 3 segundos, en la pantalla de TV aparecerá el mensaje "¿Agregar?"

Consejos Rápidos

Cuando un canal digital es eliminado, todos sus sub-canales también son eliminados.
Solo aquellos canales digitales previamente eliminados pueden ser agregados nuevamente a la base de datos.
Los canales eliminados desde la Memoria de Barrido de Canales se pueden sintonizar usando las teclas numéricas.
Si un sub-canal digital se agrega nuevamente a la base de datos, entonces todos los sub-canales de ese canal serán agregados nuevamente.
Si el último canal que queda se elimina, entonces la base de datos de búsqueda de canales digitales se restablecerá automáticamente.
Si el último canal análogo de la base de datos se elimina (Canales ya sea de aire o por cable) TODOS los canales análogos (cable o Aire) serán restablecidos automáticamente independientemente de la condición de la base de datos de la búsqueda de canales análogos.

Para agregar canales a la Memoria de Barrido de Canales

3 Use las teclas numéricas 0 – 9 para seleccionar el número del canal deseado. Bajo el número del canal aparecerá “¿Agregar?” NOTA: Presione la tecla TUNER para cambiar entre las bases de datos de canales digitales y análogos.
4 Presione la tecla ENTER para agregar el canal. La pantalla cambiará a "Agregado."

Cuando se ha terminado de agregar o eliminar canales, presione la tecla EXIT para regresar al modo de TV normal.

▲▼ Botones ◀▼ Botones Imagen/Sonido Busqueda Canales Busqueda Canales Cable DTV? Busqueda Canales DTV? Memoria Canales D35-1 Agregar? Idioma del Menú Guia-V Caption DTV Use CH ▲▼ o 0-9 para seleccionar Preslone ENTER para seleccionar Memoria Canales D35-1 Agregado Memoria Canales D35-1 Saltar? Luego de 3 segundos, en la pantalla de TV aparecerá el mensaje "¿Saltar?"

IDIOMA DEL MENÚ

1 Presione la tecla MENU para exhibir la ménu principal.
2 Use las teclas CURSOR ▲▼ para resaltar Idioma del Menú.
3 Use las teclas CURSOR < > para seleccionar English, Español, y Français.
4 Presione la tecla de EXIT para regresar a modo normal de DTV.

▲▼ Botones ◀► Botones Imagen/Sonido Busqueda Canales Busqueda Canales Cable DTV? Busqueda Canales DT? Memoria Canales Idioma del Menú English Français Guia-V → Español Caption DTV Presione MENU o EXIT para salir

GUIA-V (CONTROL PATERNAL)

NOTA: ESTA FUNCION ESTA DISEÑADA PARA CUMPLIR REGULACIONES DE LA FCC PARA V-CHIP EN LOS ESTADOS UNIDOS DE AMERICA, ESTA FUNCION PUDIERA NO ACTIVARSE CON SEÑALES QUE SE ORIGINEN EN OTROS PAISES.

Esta televisión Sanyo esta equipada con un circuito electrónico V-CHIP para interpretar los códigos de clasificación de la MPAA y ordenamientos de Control Paternal en DTV. Cuando estos códigos son detectados la DTV desplegara o bloqueara la señal dependiendo de las opciones hechas en el sistema Guia-V. La clasificación de los contenidos son especificados por las iniciales: FV (fantasía Violencia), D (dialogo sugestivo), L (lenguaje adulto), S (situaciones sexuales) y V (violencia).

Generalmente, un icono de la clasificación aparecerá al principio del programa, vea tabla en la pagina 42.

Esta televisor puede ser ajustado para bloquear programas que a su juicio no son apropiados para ser vistos por niños.

COMO BLOQUEAR PELICULAS O PROGRAMAS DE DTV

1 Presione la tecla MENU para exhibir la ménu principal.
2 Use las teclas CURSOR ▲▼ para resaltar de Guia-V.
3 Use las teclas CURSOR < > para seleccionar SI. Presione ENTER.

TO SETUP V-GUIDE RATINGS

4 Use la tecla CURSOR > para seleccionar Ajustar. Presione ENTER.
5 Presione las teclas CURSOR ▲▼ y < > para seleccionar la clasificación de películas o programas.
6 Presione la tecla ENTER para bloquear la opción seleccionada. Junto a la opción de clasificaciones elegida (resaltada) aparecerá una marca de cheque (√), que indica que ésta está bloqueada.
7 Cuando se han terminado de hacer los ajustes, presione la tecla de EXIT para regresar al modo Normal de TV.

▲▼ Botones Imagen/Sonido Busqueda Canales Busqueda Canales Cable DTV? Busqueda Canales DTV? Memoria Canales Idioma del Menú Apagado Encendido Guia-V → Ajustar Caption DTV Presione ENTER para seleccionar Presione MENU o EXIT para salir

CLASIFICACIÓN DE GUIA-V—EN-UNO-ECHE UN VISTAZO

CLASE DE PELICULA CLASE DE TV CLASE DE CONTENIDO ▲▼ Botones ◄► Botones →Perm.Todos Bloq.Todos Cine TV FV D L S V G □ TV-Y □ PG ✓ TV-Y7 □ PG13 ✓ TV-G □ R ✓ TV-PG ✓ ✓ ✓ ✓ ✓ NC17 ✓ TV14 ✓ ✓ ✓ ✓ ✓ X ✓ TV-MA ✓ ✓ ✓ ✓ ✓ Presione ENTER para bloquear Presione EXIT para salir

CLASIFICACIONES BLOQUEADAS
(Cheque el símbolo de la Marca)

COMO DESBLOQUEAR TEMPORALMENTE UNA PELÍCULAA O PROGRAMA DE DTV

1 Presione la tecla MENU para exhibir la ménu principal.
2 Use las teclas CURSOR ▲▼ para resaltar de Guia-V. Presione ENTER.
3 Use las teclas CURSOR < > para seleccionar Apagado. Presione ENTER.

COMO DESBLOQUEAR UNA PELICULA O UN PROGRAMA DE DTV

1 Presione la tecla MENU para exhibir la ménu principal.
2 Use las teclas CURSOR ▲▼ para resaltar de Guia-V. Presione ENTER.
3 Use la tecla CURSOR > para seleccionar Ajustar. Presione ENTER.
4 Resalte la opción "Perm. Todos" usando las teclas CURSOR ▲▼ y < > si es necesario. Presione ENTER.

INFORMACION IMPORTANTE: La DTV automáticamente bloqueara la clasificación por arriba o no bloqueara la clasificación por debajo de la opción seleccionada. Ejemplo: Si usted bloquea la clasificación TV-G, las clasificaciones TV-PG, TV14 y TV-MA serán bloqueadas automáticamente, o si usted bloque la clasificación de películas PG-13 las clasificaciones R, NC-17 y X serán bloqueadas automáticamente.

Bloqueando TVY7 no bloque clasificaciones altas.

(Continua en la siguiente página.)

ORDENAMIENTOS DE TV PATERNAL (BASADOS EN EDAD Y CONTENIDO)

TODOS LOS Niños—Este programa esta diseñado y es apropiado para niños con edades 2-6 años.

DIRIGIDO A NIÑOS MAYORES—Este programa esta diseñado para niños mayores de 7 años. Los temas y los elementos de estos programas puden incluir fantasía y violencia (FV) ligera o violencia en comedia.

AUDIENCÍA GENERAL—La mayoría de los padres encuentran estos programas adecuados para todas las edades. Estos programas tiene poca ninguna violencía, no hay lenguaje fuerte, o poco ningún tipo frecuente diálogo o contenido sexual.

SE SUGIERE GUÍA POR PARTE DE LOS PADRES—Este programa contiene material que los padres pueden encontrar adecuado para los niños. El tema por si mismo puede llamar por guía de los padres y/o el programa contiene una o más de las siguientes condiciones: violencia intensa (V) algo de contenido sexual (S), lenguaje no frecuente o vulgar (L), o diálogos sugestivos (D).

ADVERTENCÍA FUERTE A LOS PADRES—Este programa contiene algún material, que los padres pudieran encontrar no adecuado para niños menores de 14 años. Los padres están advertidos fuertemente, para no dejar a niños menores de 14 años sin atención al ver estos programas. Este programa tiene uno o más de las siguientes condiciones: violencia intensa (V), intenso contenido sexual (S), lenguaje vulgar (L), e intensos diálogos sugestivos (D).

SOLO AUDIENCIA MADURA—Este programa esta especificamente diseñado para ser visto por adultos y por lo tanto no es adecuado para niños menores de 17 años de edad.

MPAA SISTEMA DE CLASIFICACIÓN DE PELÍCULAS (BASADOS EN EDAD)

G AUDIENCIAS GENERALES—Admisión a todas las edades.

PG SE SUGIERE GUÍA POR PARTE DE LOST PADRES—Algún material no es conveniente para niños.

PG-13 SE ADVIERTE GUÍA POR PARTE DE LO PADRES—Algún material puede ser no apropiado para niños menores de 13 años.

R RESTRINGIDO—Menores de 17 años requieren compañía de los padres o un adulto.

NC-17 NO SE ADMITEN MENORES DE 17 AÑOS

Consejos Rápidos

El menú V-Guide permanecerá en la pantalla aproximadamente por 30 segundos, si este desaparece presione la tecla V-GUIDE.
Usted puede bloquear porciones de la clasificación de TV escogiendo una o mas de las clasificaciones de contenido (D, L, S, y V). Bloqueando solo las clasificaciones de contenido L y S de TV-14, por ejemplo, programas con clasificación TV-14 con una clasificación de contenido D y/o V todavía podrían verse.
La guía de Control paternal (V-Guide) esta limitada a programación recibida a través de la Antena Análoga, Entrada de Antena Digital, Entrada de Video2 Video y cualquier señal con formato 480i recibida a través de los conectores de Componente (Y, Pb, Pr).

Los límites de la guía de Control Paternal (V-Guide) en programación Digital recibida a través de los conectores de Componente son controlados por el aparato externo conectado a esas entradas (como un reproductor de DVD o Receptor Digital de Satélite). Verifique el manual del propietario del aparato externo para mayor información en seleccionar los límites de la guía de Control Paternal).
Las Redes de TV y las estaciones locales podrán o no incluir la porción que contiene la guía de control paternal en sus transmisiones.

CAPTION DTV

Transmisión Captada (Closed-Captioning) es información de texto oculta transmitida junto con la imagen y el sonido. Encendiendo esta característica hace que la TV abra estos subtítulos y los sobre imponga a la imagen. Debido a que diferentes tipos de Transmisión Captada (Closed-Captions) pueden ser transmitidos con la imagen y el sonido, diferentes modos de "Captions" pueden ser proveídos Los modos de Transmisión Captada reconocidos por este modelo son: Análogo EIA-608B y Digital EIA 708B. Las estaciones de televisión decidirán cual señal de transmisión captada ("caption") enviaran.

CAMBIANDO LA VISTA DE LAS TRANSMISIONES CAPTADAS DIGITALES (DIGITAL CAPTION)

El Tamaño de letra, Estilo de letra, Color de Fondo, Color de primer plano, Opacidad de Fondo, y Opacidad de primer plano del "Caption" Digital puede ser cambiado

NOTAS: Si Opacidad es seleccionada a transparente, las letras de "caption" pueden ser difíciles de ver.

Solamente las Transmisiones Captadas (Closed-captions) Digitales establecidas por el estándar EIA 708B son afectadas por todos estos ajustes.

"Captions" Análogos generalmente no responden a estos ajustes, sin embargo, "captions" análogos sin convertir pudieran responder a algunas de las opciones.

1 Presione la tecla de TUNER para seleccionar el Sintonizador Digital.
2 Presione la tecla de MENÚ para desplegar en menú principal.
3 Use las teclas de CURSOR ▲▼ para resaltar la de Caption DTV.
4 Use las teclas de CURSOR <> para resaltar Pre- selección (las configuraciones de fábrica) o Manual opción. Presione ENTER.

AJUSTE DE MANUAL

5 Use las teclas de CURSOR ▲▼ o < > para seleccionar el efecto deseado.
6 Cuando se haya terminado de hacer los ajustes, presione la tecla de EXIT para regresar al modo de TV Normal.

PARA VER TEXTOS CAPTION

1 Presione la tecla de CAPTION para seleccionar el modo de Caption:

Modo de Digital: Digital CC1 al Digital CC6, QuikCap, y Apagado.

Modo de Analógica: CC1 al CC4, QuikCap, y Apagado.

CC1

Caption Analógico

Digital CC1

Caption Digital

OPERACIÓN DE QUICKCAP

QuickCap que habilita encender y apagar la función Caption con la función de Mute. Presionando la tecla MUTE en el control remoto para bloquear el sonido, la función Caption se habilita automáticamente desplegando el texto. Presionando de nuevo para reestablecer el sonido la función Caption desaparecerá.

▲▼ Botones Imagen/Sonido Busqueda Canales Busqueda Canales Cable DTV? Busqueda Canales DTV? Memoria Canales Idioma del Menú Guia-V Caption DTV Preselección → Manual Presione ENTER para seleccionar Presione MENU o EXIT para salir

CAPTION DIGITAL TAMAÑO DE LETRA Grande ESTILO DE LETRA Tipo de letra 4 COLOR DE FONDO Negro COLOR DE PRIMER PLANO Blanco OPACIDAD DE FONDO Sólido OPACIDAD DE PRIMER PLANO Sólido ▲▼ Mover ◀▶ Ajustar MENU/EXIT: Salir

SUGERENCIAS ÚTILES-Problemas/Soluciones

Debido al nivel de calidad con el que construimos nuestros productos, muy pocos defectos son realmente problemas relacionados con su televisor. Muchos problemas pueden ser relacionados simplemente son conexiones de cables o cambios en los ajustes de la televisión que pueden ser fácilmente resueltos por el cliente.

Por favor, verifique la tabla que se muestra a continuación y trate las soluciones que se muestran en caso de problemas. Si el problema aún persiste, antes de regresar su DTV, por favor visite nuestro sitio de internet www.sanyoctv.com o llame sin costo al 1.800.877.5032. Nosotros le podemos ayudar!

Problema	Confirme las Siguientes Condiciones	Trate estas Soluciones	Página
El DTV se apaga automáticamente.	Cronómetro de Tiempo para dormir ha sido activado.	Presione la tecla de POWER.	36
No Imagen/ Sonido (Imagen Digital).	Cheque la conexión de Antena o Equipo externo.Podría ser un problema de la transmisora.Podría estar la función MUTE encendida.	Ajuste la Antena.Seleccione un canal diferente.Presione la tecla RESET o reinicie una búsqueda de canales.Ajuste el Volumen.	28, 36
No Transmisión Captada (Caption).	Cheque si la estación esta transmitiendo señal Caption. Seleccione otro canal.	Presione la tecla CAPTION para activar la función.	43
Opción Caption no se puede personalizar.	Carencia de señal Caption Digital.	Presione la tecla CAPTION para seleccionar Caption Analógico.	43
No se muestra la imagen en la pantalla completa.	Cheque la Relación de Aspecto de la transmisión.	Presione la tecla de PIX SHAPE para expandir o acercar la imagen.	36
Pixelación de la Imagen Digital.	Presione INFO y cheque el nivel de la señal.	Gire la antena, Instale un amplificador de senal.Instale una antena Digital Externa.	28, 35
Recepción pobre de Imagen / Sonido.(Observando Análogo)	Cheque si el programa es a colores.Cheque las conexiones de Antena o equipo externo.Color o Tinte mal ajustados.Podría ser problema de la estación.Podría estar la función MUTE encendida.	Seleccione un canal diferente.Adjust antenna.Presione la tecla RESET o reinicie una búsqueda de canales.Ajuste el Volumen.	36 ~ 3728
El mensaje de “No Signal” aparece en la pantalla.	Cheque las conexiones de Audio /Video.Cheque las conexiones del equipo externo.Cheque las poner del equipo externo.	Presione la tecla INPUT.Intercambie el equipo externo.Iguale las salidas del equipo externo con las conexiones de entrada.	32 ~ 34
No Sonido o SAP en DTV.	Cheque si la estación esta transmitiendo señal MTS real o SAP.	Presione la tecla de AUDIO.	36
No sintoniza canales UHF pero si de VHF.	El indicador de canal de cable C no debe de aparecer a un costado del numero del canal.	Cambie la señal de antena Análoga a VHF/UHF.	39
No selecciona o examina algunos canales.	El canal podría haber sido removido de la memoria.Cheque las conexiones de antena.Opción de bloqueo V-Guide activa.	Seleccione Examinar Canales de Memoria y manualmente agregue los canales o inicie una búsqueda.Seleccione la opción V-Guide para “Permitir Todos” o presione la tecla RESET para inicializar y comenzar búsqueda de canales.	4041 ~ 42
No canales de Cable disponibles arriba del numero 13.	El indicador de canal de cable C debe de aparecer a un costado del numero del canal.	Cambie la señal de Antena Análoga a Cable.	39
El Control Remoto no opera la TV.	Cheque si las baterías están insertadas.Cheque que la TV este conectada.	Reemplazar las baterías, dos “AAA.”Dirija el Control Remoto al frente de la TV.	29, 35~36
El gabinete de la DTV hace ruidos.	Esta es una condición normal de los gabinetes de plástico durante el calentamiento o el enfriamiento.

CUIDADOS Y LIMPIEZA

La superficie del gabinete puede ser dañada si no recibe un apropiado mantenimiento. Varios productos usados en el hogar como aerosoles, agentes de limpieza, solventes y ceras pueden causar daños en el terminado de la superficie del gabinete.

1. Desconecte el cordón de Potencia antes de limpiar el televisor.
2. Limpie la pantalla y gabinete con un paño limpio y suave.

NOTA : Nunca aplique líquidos en aerosol en la pantalla, este puede escurrirse y gotear dentro del chassis. Este puede causar fallas en los componentes no cubiertos por la garantía.

1.- PARA HACER EFECTIVA LA GARANTIA, BASTARA PRESENTAR ESTA POLIZA DEBIDAMENTE SELLADA POR LA TIENDA O UNIDAD VENDEDORA, JUNTO CON EL APARATO EN LA TIENDA DONDE FUE COMPRADO EL ARTICULO.
2.- SE COMPROMETE A CAMBIAR EL ARTÍCULO O A DEVOLVER SU DINERO, SI LA FALLA ES ATRIBUIBLE A DEFECTO DE FABRICACION. DURANTE LOS TREINTA DIAS POSTERIORES A LA COMPRA LA GARANTÍA SE HARÁ VÁLIDA EN LA TIENDA DONDE ADQUIRIÓ EL PRODUCTO, PRESENTANDO LOS DOCUMENTOS MENCIONADOS.
3.- EN NINGUN CASO EL TIEMPO DE REPARACIÓN SERÁ MAYOR A 30 DIAS, TRANSCURRIDO ESTE TERMINO, COMERCIALIZADORA MEXICO AMERICANA, S. DE R.L. DE C.V. PROCEDERÁ A EFECTUAR EL CAMBIO POR UN APARATO EQUIVALENTE O A LA DEVOLUCIÓN DEL IMPORTE DE COMPRA VENTA RESPECTIVO.
4.- ESTA GARANTÍA AMPARA LA TOTALIDAD DE LAS PIEZAS Y COMPONENTES DEL PRODUCTO Y MANO DE OBRA DE LA REPARACIÓN, ASÍ COMO GASTOS DE TRANSPORTACIÓN RESPECTIVOS.

ESTA GARANTIA SERA NULA EN LOS SIGUIENTES CASOS:

* CUANDO EL PRODUCTO SE HUBIESE UTILIZADO EN CONDICIONES DISTINTAS A LAS NORMALES.
* CUANDO EL PRODUCTO NO HUBIESE SIDO OPERADO DE ACUERDO CON EL INSTRUCTIVO DE USO QUE SE LE ACOMPAÑA.
* CUANDO EL PRODUCTO HUBIESE SIDO ALTERADO O REPARADO POR PERSONAS NO AUTORIZADAS POR EL FABRICANTE NACIONAL, IMPORTADOR O COMERCIALIZADOR RESPONSABLE RESPECTIVO.

CENTRO DE SERVICIO Y LUGAR DONDE OBTENER PARTES, COMPONENTES, CONSUMIBLES Y ACCESORIOS:

SUCURSAL VALLEJO

POR UN AÑO, a partir de la fecha de compra, Sanyo Manufacturing Corporation, reemplazará cualquier TV.

Para asegurar el intercambio adecuado por garantía, mantenga el recibo original de la compra como evidencia de la compra. Regrese la TV defectuosa al vendedor, junto con el recibo de compra y los accesorios incluidos, como es el control remoto. La TV defectuosa será cambiada por una del mismo modelo, o el reemplazo de un modelo igual valor, sí es necesario. El modelo de reemplazo dependerá de la disponibilidad y de la voluntad de Sanyo Manufacturing Corporation.

LA ANTERIOR GARANTÍA ES EXCLUSIVA Y EN LUGAR DE OTRAS GARANTÍAS DE MERCANCÍA O CONVENIENTE PARA UN PROPÓSITO PARTICULAR.

OBLIGACIONES

Por un año a partir de la fecha de compra, Sanyo Manufacturing Corporation garantiza que este producto esta libre de defectos en materiales y mano de obra bajo condiciones normales de uso. El reemplazo solo será necesario bajo esta garantía, por cualquier razón debido a defecto de manufactura o mal funcionamiento durante el primer año a partir de la fecha de compra original. Sanyo Manufacturing Corporation proveerá de una TV nueva, vía intercambio al vendedor.

Para asistencia al cliente o en localización de centros de servicio más cercanos a Ud. llame gratis al 1-800-877-5032.

En días hábiles de 7:30 A.M. – 7:00 P.M. Hora del Centro.

Sábado 7:30 A.M. – 4:00 P.M. Hora del Centro.

Esta garantía le da derechos legales específicos. Usted puede tener otros derechos, los cuales variar de estado a estado.

(EFECTIVO: Agosto 1, 2002)

Para su protección en caso de robo o pérdida de esté producto, por favor llene la siguiente información requerida y GUARDELA en un lugar seguro en sus registros personales:

Modelo No. ____

Serie No. ____

(Localizada en la parte posterior)

Fecha de compra ____

Precio de compra ____

Lugar de compra ____
