Tipo de producto	Altavoz componente de 2 vías
Modelo	Q-Class 41QSS654 (QSS65)
Marca	KICKER
Potencia máxima admisible	180 vatios
Potencia continua admisible	90 vatios
Sensibilidad (1W/1m)	86 dB
Respuesta en frecuencia	50 Hz - 22 kHz
Impedancia nominal	4 Ω
Diámetro del altavoz de graves	6-1/2" (160 mm)
Diámetro del altavoz de agudos	1-3/16" (30 mm)
Material del domo del tweeter	Tétoron® (Dupont)
Diámetro de montaje del woofer	5-1/16" (129 mm)
Profundidad de montaje del woofer	2,5" (63,5 mm)
Diámetro de montaje del tweeter	1-13/16" (46 mm)
Profundidad de montaje del tweeter	1-1/8" (29 mm)
Filtro paso alto	24 dB/octava a 2800 Hz
Filtro paso bajo	12 dB/octava a 2800 Hz
Atenuación del tweeter	0, +3, +6 dB (seleccionable mediante puente)
Configuraciones de instalación	Coaxial, separada, biamplificada
Mantenimiento	Limpiar con un paño seco; evitar la exposición al agua
Seguridad	Nivel sonoro alto que puede dañar el oído; ajustar el volumen con precaución
Garantía	Garantía internacional - contactar al distribuidor autorizado
Piezas de repuesto y reparabilidad	Contactar al distribuidor autorizado KICKER

Preguntas frecuentes - Q-Class 41QSS654 KICKER

¿Cómo instalar los altavoces en configuración coaxial?

Para una configuración coaxial, desenrosque y retire la clavija de fase de aluminio del woofer. Enrosque el adaptador de montaje coaxial suministrado en su lugar. Enrosque el tweeter en su terminal, pase los cables del tweeter a través del centro del woofer, luego encaje el tweeter en el adaptador. Gire el tweeter para orientarlo correctamente y fije los cables con la abrazadera debajo del woofer.

¿Cómo ajustar el nivel del tweeter?

El filtro pasivo QSS dispone de puentes de atenuación para el tweeter (0 dB, +3 dB, +6 dB). Instale el puente correspondiente al nivel deseado. Los valores más altos aumentan el volumen del tweeter.

¿Puedo usar estos altavoces en biamplificación?

Sí, el filtro pasivo puede configurarse en biamplificación. Retire el puente de entrada y conecte dos canales de amplificador separados: uno para el medio/grave y otro para el tweeter. Esto requiere al menos cuatro canales de amplificador para una configuración estéreo.

¿Cuáles son las dimensiones de montaje del tweeter?

El tweeter requiere un orificio de montaje de 1-13/16" (46 mm) de diámetro. La profundidad de montaje empotrado es de 1-1/8" (29 mm). Para un montaje angular, prevea un espacio adicional para el anillo trasero.

¿Cómo montar el tweeter empotrado?

Corte un agujero de 1-13/16" (46 mm) en el panel. Coloque la tuerca de montaje detrás del panel, pase el cable a través del anillo de embellecedor (opcional) y la tuerca, luego atornille el tweeter en la tuerca para fijarlo.

¿Cuál es la profundidad de montaje del woofer?

La profundidad de montaje del woofer es de 2,5" (63,5 mm). Asegúrese de que el espacio detrás del panel sea suficiente para evitar el contacto con los mecanismos de la puerta.

¿Cómo evitar dañar el oído con estos altavoces?

Los altavoces Kicker pueden producir niveles sonoros altos. Evite escuchar a un volumen que provoque distorsión audible, ya que esto puede dañar el oído de forma irreversible. Ajuste el volumen con precaución y respete los límites de dolor.

¿Dónde montar el filtro pasivo?

Monte el filtro pasivo en un lugar de fácil acceso para el cableado, protegido del agua. Evite la parte inferior de las puertas donde se puede acumular agua; prefiera la parte superior de la puerta o el interior del panel.

¿Qué cables usar para el cableado?

Use cable de calibre 16 (AWG) o más grueso. Los componentes QSS están diseñados para una impedancia de 4 ohmios, asegúrese de que su fuente o amplificador soporte esta carga.

¿Qué hacer si la rejilla del altavoz se desmonta?

La rejilla de presión o el embellecedor anular se gira hacia la izquierda para retirarlo. Para volver a colocarlo, alinéelo y empújelo hasta que encaje.

MANUAL DE USUARIO Q-Class 41QSS654 KICKER

Manual del Propietario | Español

SISTEMA DE ALTAVOCES COMPONENTES QSS

Distribuidor autorizado de KICKER:

Fecha de compra

Número de modelo del altavoz:

Los sistemas de componentes de la serie QSS de KICKER olrecen una fidelidad de audio inigualable para aplicaciones para vehículos. Ya sea para configurar el último sistema de sonido envolvente con altavoces múltiples y subwoofer o simplemente para mejorar la versión de parlantes aburidos y sin vida de fábrica, los sistemas de componentes QSS brindan el sonido de gama completa más placentero del mercado en la actualidad!

Divisor de frecuencias

Red de corrección de impecancia Zooel para equilibrar la red de impecancia

Capacitores Mylar e inductores con núcleo de aire con calidad de audio profesional

Con capacidad de amplificación

Diseño o circuito asimótrico

Disipador térmico de aluminio pulido

Atenuación baonceada del altavoz de agudos

Resistores con disipación térmica para una mayor potencia

Puentes atenuantes especializados (0, +3 o +6 dB) para una conexión limpie con menos resistencia.

Protección luminada del artavoz de agudos

Altavoz de graves

Su diseño envolvente revolucionario maximiza el área de cobertura y manjene el tamaño del interruptor

Anillo de cortocircuto de ocobre en el polo para reducir la distorsión

Placa posterior pulida

Discho sónco Tri-loch

Corrector de fase de aluminio

Cable de bobina de aluminio enchapado en cobro

Troncillas en espiral utra duradoras, tejidas a través del núcleo bidrecciona

La canasta de aluminio fundido más fuerte disponible, que aumenta el magnetismo

Terminales accionadas por resortas y niqueladas

Altavoz de agudos

Relleno de políester prensado colocado de rés de a cúpula para obtener ateruación acústca

Imanes duas de neodimiento con conducto de afi ración

Cúpula compuesta de Tetoron Dupont

Rojilla motálica de circuito asiento

Cámara alinada y selaca

Cable de bobina de aluminio enchapado en cobra

La cavidad acústica con man recouco las ref exiones internas

El volumen envolvente permite recuencias más pajas, mejor respuesta de frecuencia fuera de eje

Poste de atavoz de agudos extendido

RENDIMIENTO

Modelo QSS65 QSS67

Altavoz [pulg., mm.] 6-1/2, 160 6-3/4, 165

Altavoz de agudos [pulg.,mm.] 1-3/16, 30 1-3/16, 30

Material de la cúpula Tetoron® Tetoron®

Impedancia nominal [Ω] 4 4

Potencia máxima [ Vatios] 180 200

Potencia continua [RMS Valics] 90 100

Sensibilidad [1W, 1m] 86dB 87dB

Respuesta de frecuencia [Hz]	50-22k	40-22k
Diámetro del orificio de montaje del altavoz [pulg., mm.]	5-1/16, 129	5-7/16, 138
Profundidad del montaje inferior del altavoz [pulg., mm.]	2.5, 63.5	2.5, 63.5
Diámetro del crilio de montaje para empotrado del altavoz de agudos [pulg.,mm.]	1-13/16, 46	1-13/16, 46
Profundidad de montaje para empotrado del altavoz de agudos [pulg.,mm.]	1-1/8, 29	1-1/8, 29
Paso alto [dB], en frecuencia [Hz]	24, 2800	24, 2800
Paso bajo [dB], en frecuencia [Hz]	12, 2800	12, 2800
Alenuación de salida de alta frecuencia [dB]	0, +3, +6	0, +3, +6

CONFIGURACIÓN

Antes de montar y realizar el cableado del sistema de componentes QS, determine qué confi guración utilizará para los altavoces y el crossover.

Confi guraciones de los altavoces QS
VENTAJAS CONSIDERACIONES

Coaxial	Excelente para aplicaciones con espacio limitado o cuando no es posible el montaje del tweeter por separado	Es posible que las frecuencias altas no sean tan prominentes | Es posible que se necesite aumentar la salida del tweeter en el crossover
Por separado Óptima calidad de sonido y mejor imagen acústica (con el montaje adecuado del tweeter)		Instalación más difícil | El vehículo debe tener una buena ubicación de montaje del tweeter
Confi guraciones del crossover QS	VENTAJAS CONSIDERACIONES
Convencional de 2 vías	Fácil de instalar/ideal cuando los canales para amplifi cadores son limitados	Fidelidad de audio no tan buena como en la confi guración biamplifi cada
Biamplifi cada Óptima calidad de sonido; uso más efi ciente de la potencia del amplifi cador		Requiere al menos 4 canales para amplifi cadores | Instalación un poco más difícil

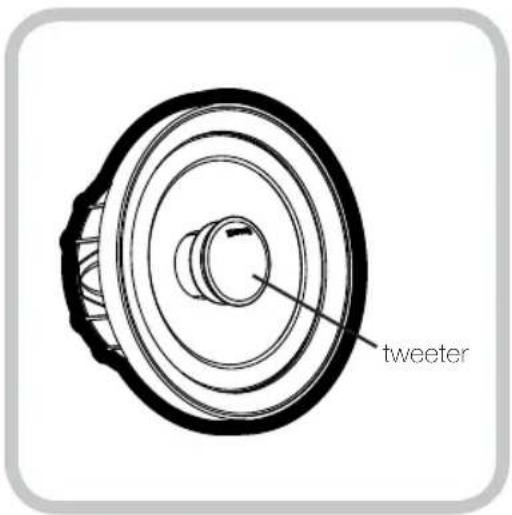

Confi guración coaxial

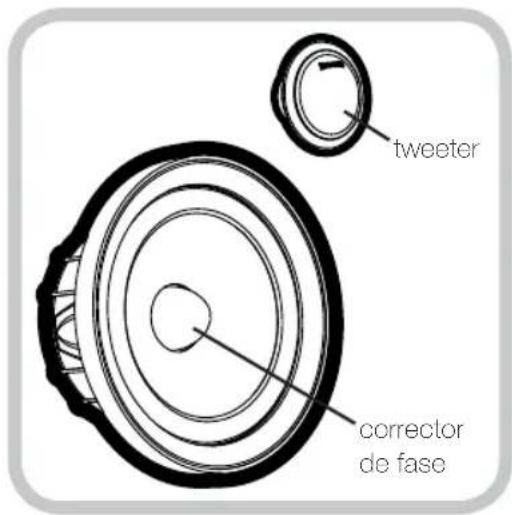

Confi guración por separado

CONFIGURACIÓN DE LOS ALTAVOCES

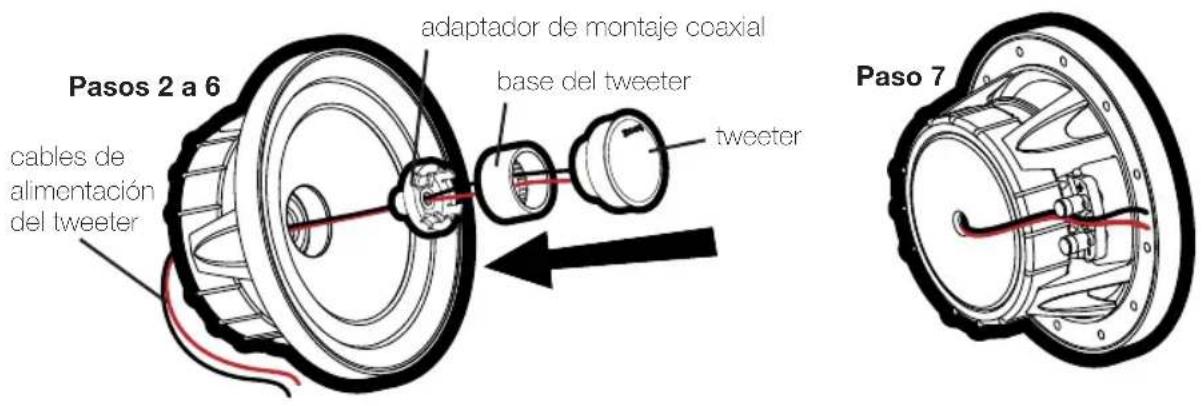

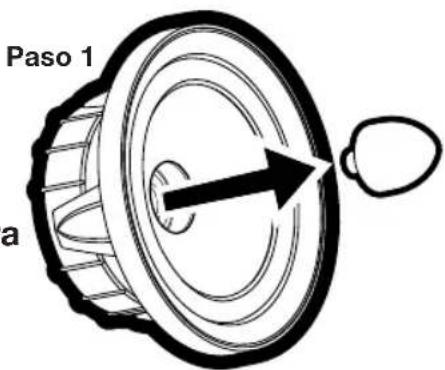

El sistema de componentes QSS viene empaquetado en una confi guración por separado. Para utilizar una confi guración coaxial, vea la Fig. 1 y siga los pasos a continuación:

1. Desatornille y retire el corrector de fase de aluminio del centro del woofer.
2. Atornille el adaptador de montaje coaxial en el woofer en el lugar del corrector de fase.
3. Atomille el tweeter a la base del tweeter.
4. Pase los cables conductores del tweeter por el centro del woofer.
5. Enganche el tweeter en la base de montaje coaxial.
6. Rote el tweeter para lograr la posición más llamativa.
7. Asegure los cables de alimentación del tweeter con la pinza en la parte inferior del woofer.

Fig. 1 Confi guración de QSS para el funcionamiento coaxial

CONFIGURACIÓN DEL CROSSOVER

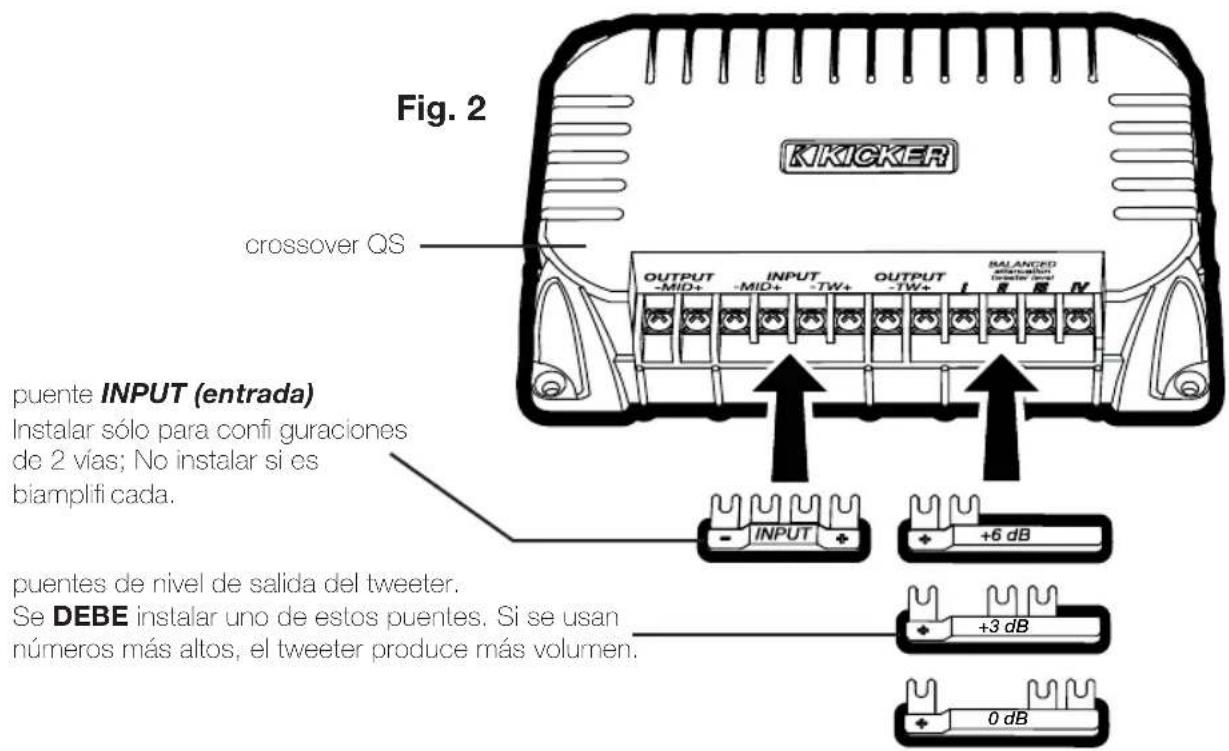

El crossover QSS de KICKER se puede confi gurar como un crossover convencional de 2 vías si se instala el puente INPUT (entrada) en las terminales de entrada - MID + - TW + como se muestra en la Fig. 2. En esta confi guración, la señal amplifi cada de su unidad fuente o amplifi cador se deben conectar a las terminales + y - que se indican en el puente INPUT (entrada).

El crossover QSS también se puede confi gurar para un cableado con dos amplifi cadores si se saca (o simplemente no se instala) el puente INPUT (entrada). Para utilizar la confi guración de dos amplifi cadores, debe conectar dos señales amplifi cadas a cada crossover (necesitará al menos cuatro canales para amplificadores). Instale uno de los puentes de nivel de salida del tweeter (0 dB, +3 dB o +6 dB) incluidos para ajustar el nivel de salida del tweeter. Si se instalan los puentes con números más altos, el tweeter producirá más volumen.

CABLEADO

Se recomienda utilizar un cable calibre 16 (o más). Los componentes QSS están clasifi cados para 4 ohms y funcionan con cualquier unidad fuente o amplifi cador diseñado para operar a una carga de 4 ohms. Asegúrese de que la unidad fuente o el amplifi cador estén clasifi cados para funcionar con 4 ohms.

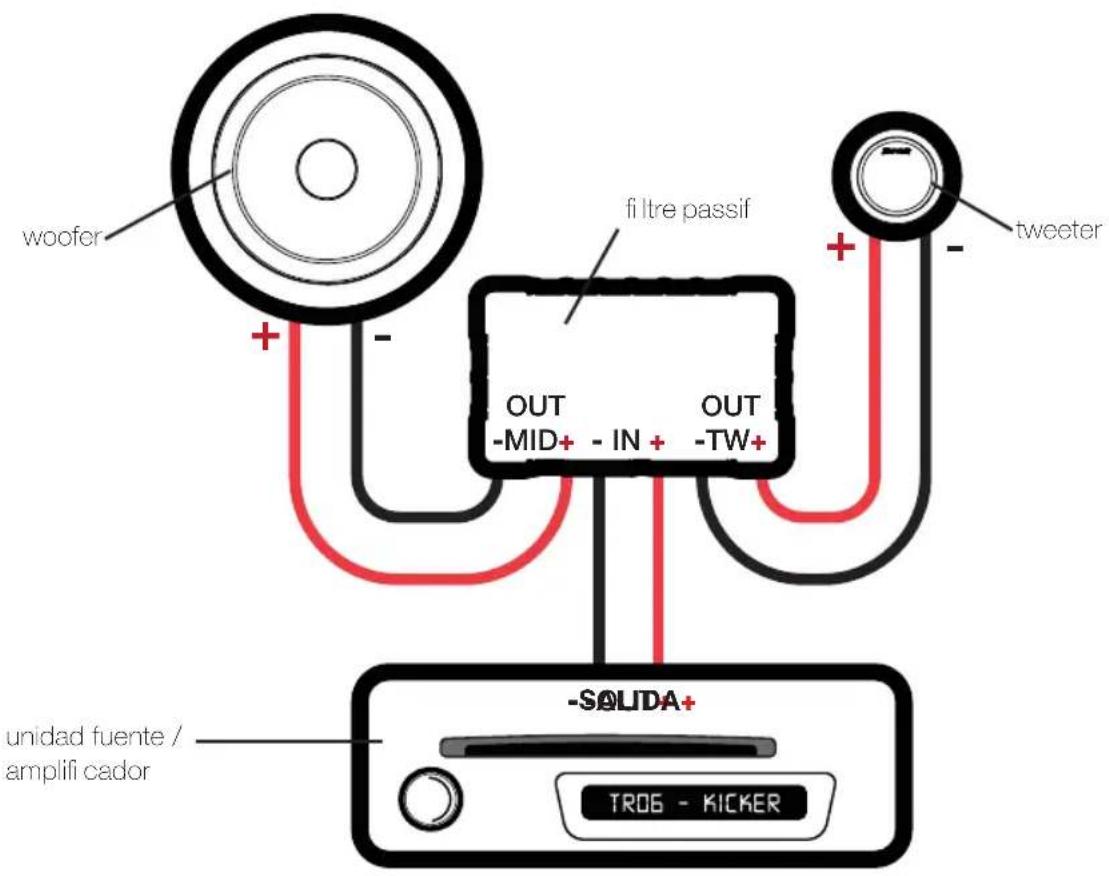

Crossover en confi guración de 2 vías | Un conjunto de componentes por canal

- Se necesitan al menos dos canales para amplifi cadores para el funcionamiento en estéreo (se muestra un solo canal).

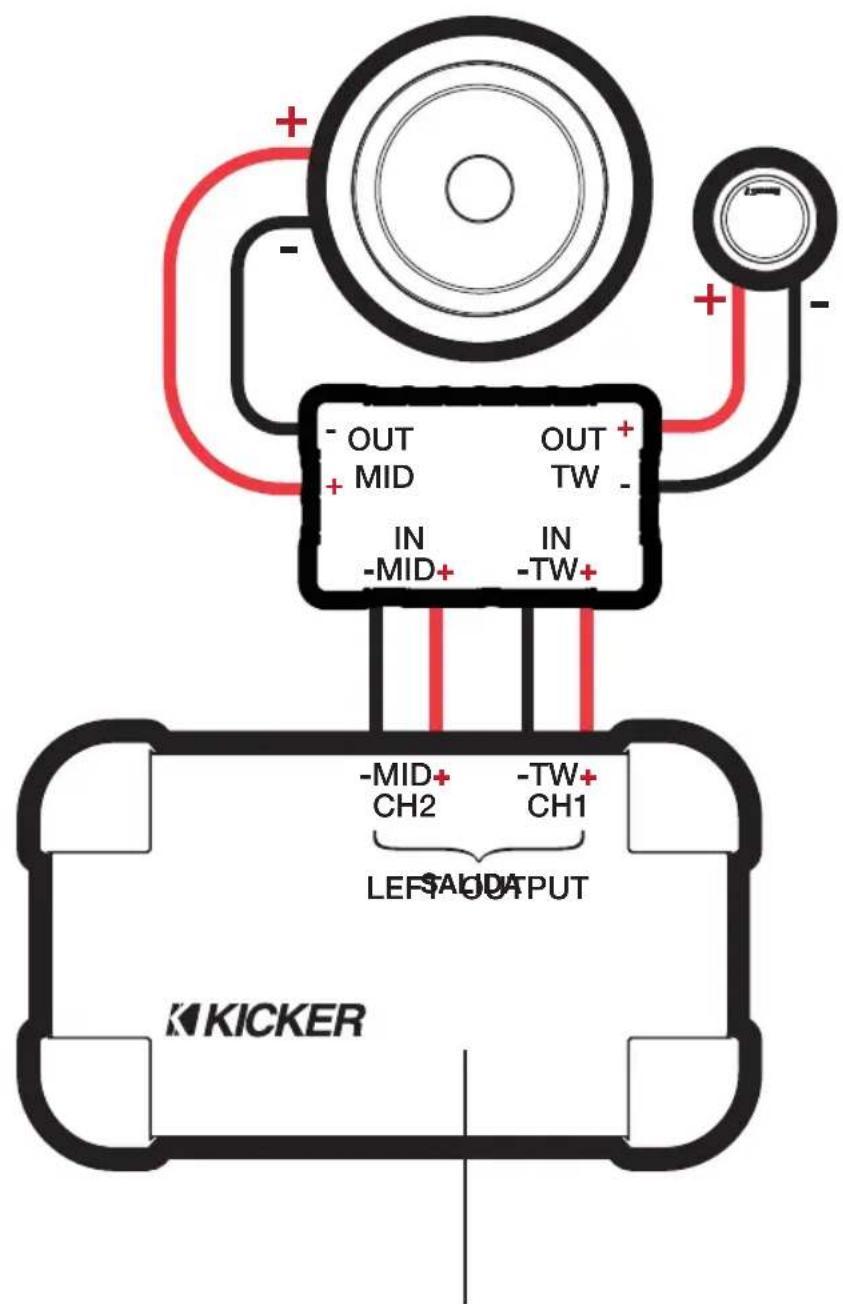

Crossover en confi guración biamplifi cada Dos canales por conjunto de componentes

- Se necesitan al menos cuatro canales para amplifi cadores para el funcionamiento en estéreo (solo se muestran dos canales).

Amplifi cador / unidad fuente (debe tener al menos cuatro canales)

Consejo profesional: ¿Busca mejorar el rendimiento de audio de sus componentes QSS? Actualice cada sistema de componentes QSS que tenga instalado en un amplifi cador de 4 canales KICKER IQ o KX para aprovechar al máximo la capacidad de biamplifi cación de QSS. Con un canal amplifi cador dedicado para cada tweeter y cada excitador de alcance medio, tendrá un sistema más efí caz que producirá un campo acústico más claro y una respuesta dinámica cada vez más espectacular. En otras palabras, su música será más expansiva y cautivadora.

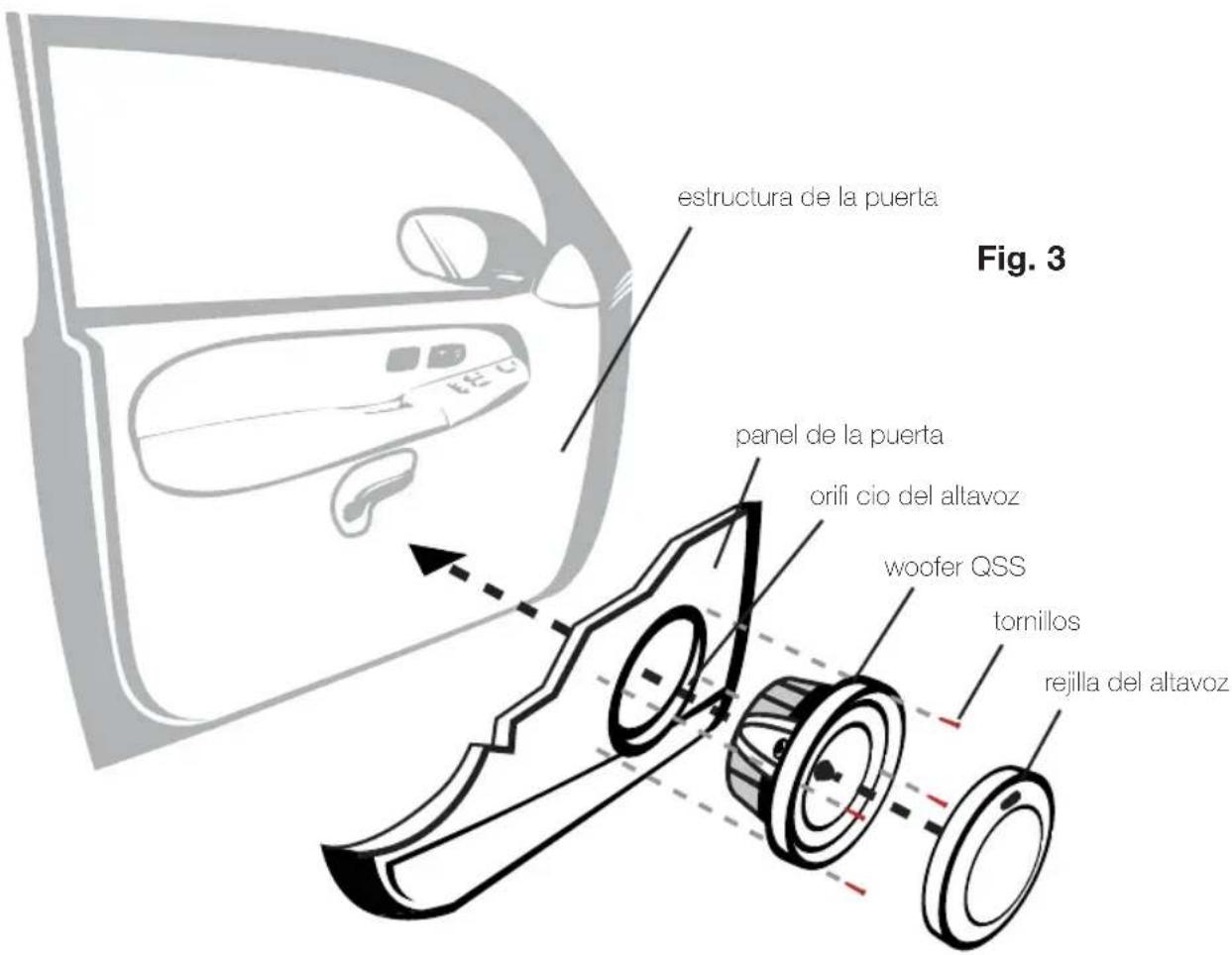

MONTAJE DEL WOOFER

Los altavoces componentes Kicker QSS han sido diseñados específi camente para montarlos en aplicaciones al aire libre. Estos altavoces no necesitan caja sellada para dar un rendimiento óptimo. Es importante separar el sonido radiado por delante del sonido radiado por detrás del excitador. Esta separación se logra normalmente instalando el excitador en una ubicación de altavoz preestablecida de fábrica o provista de una cámara trasera semiaislada.

Si va a cambiar los altavoces de lábrica sin cambiar su ubicación original, puede ser necesario agrandar los cortes para altavoz y hacer nuevos agujeros piloto con una broca de 7/64 de plg. (2,5 mm). Las ubicaciones de montaje personalizado requieren más preparación y trabajo. En cualquier caso, asegúrese de que el altavoz no interfi era con los mecanismos de apertura y cierre de la puerta y de la cajuela, y de que los tornillos incluidos no perforen el tanque de gasolina ni rompan el cableado ni interfi eran con ninguna otra pieza mecánica debajo o detrás de la superfi cie de montaje. Suba y baje completamente los vidrios de las ventanas.

Si la ubicación de los cortes para altavoz exige cortar metal, evite cortar los refuerzos o el metal estructural. Monte el altavoz en el vehículo como se indica en la Figura 3.

MONTAJE DEL TWEETER

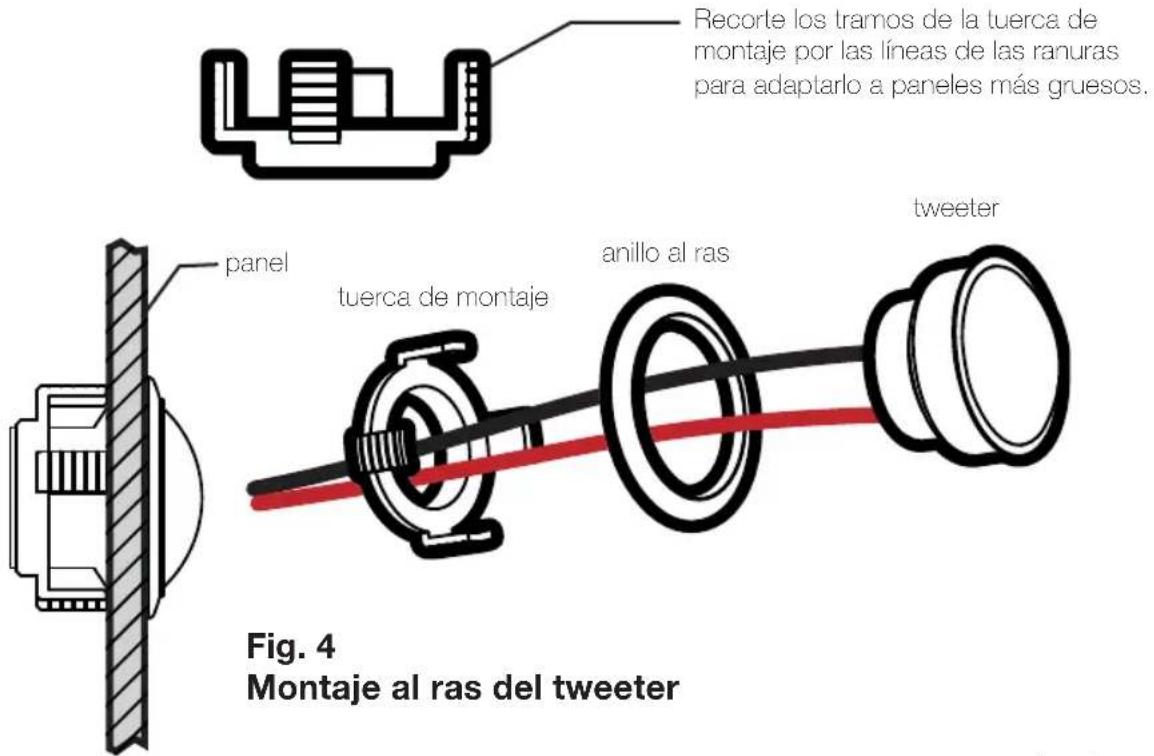

El tweeter se puede montar de tres maneras: montaje al ras, en ángulo y coaxial. Para aplicaciones de montaje al ras, vea la Fig. 4. Elija una ubicación plana en el panel con espacio suficiente detrás para la tuerca de montaje, la estructura del motor y la base del tweeter. Después de controlar los espacios libres, corte un orifi cio de montaje de 1-13/16" (46 mm) de diámetro en el panel. Coloque la tuerca de montaje detrás del panel. Introduzca el cable a través del anillo al ras opcional, el orifi cio del panel y la tuerca de montaje. Atomille la tuerca de montaje en el tweeter para montarlo.

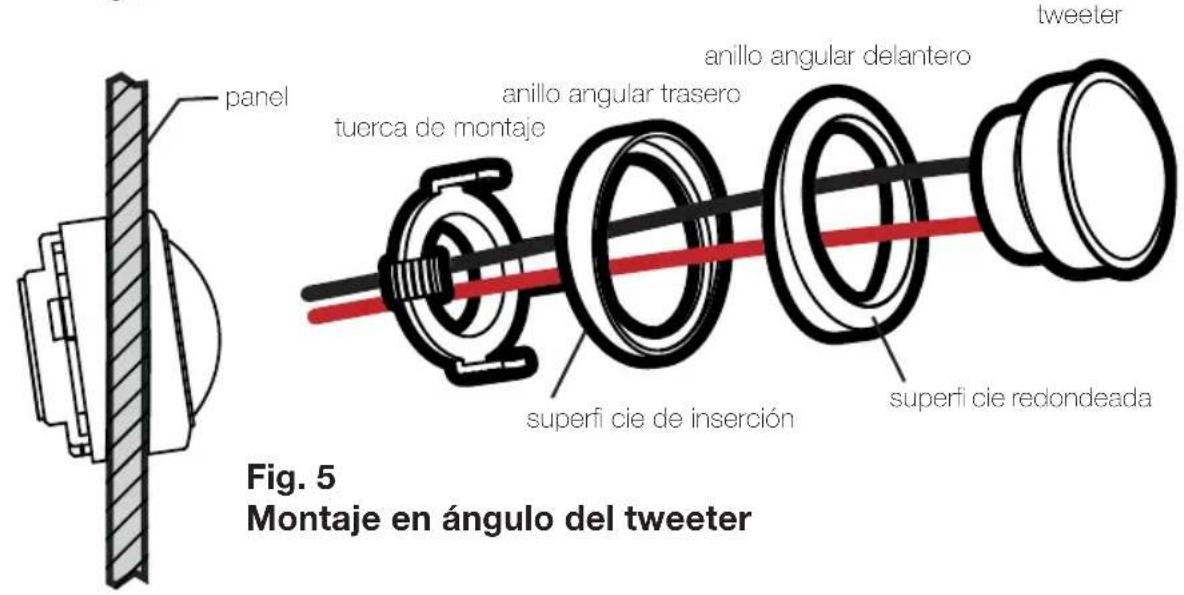

Para aplicaciones de montaje en ángulo, elija una ubicación plana en el panel con espacio sufi ciente detrás para la tuerca de montaje, la estructura del motor, la base del tweeter y el anillo angular trasero. Después de controlar los espacios libres, corte un orifi cio de montaje de 1-13/16" (46 mm) de diámetro en el panel. Coloque el anillo angular delantero frente al panel. Luego, coloque el cable y el tweeter a través del anillo angular trasero y en el panel. A continuación, coloque el cable a través del anillo angular trasero, coloque el anillo angular trasero sobre la parte trasera del tweeter y alinee la parte angosta del anillo angular delantero para lograr el ángulo de funcionamiento deseado. Coloque el cable a través de la tuerca de montaje y apriete suavemente la tuerca de montaje alrededor del tweeter. Gire todas las piezas juntas hasta que el ángulo del tweeter quede en la dirección que desce. Para asegurar el conjunto, apriete la tuerca de montaje. Vea la Fig. 5.

MONTAJE DEL CROSSOVER

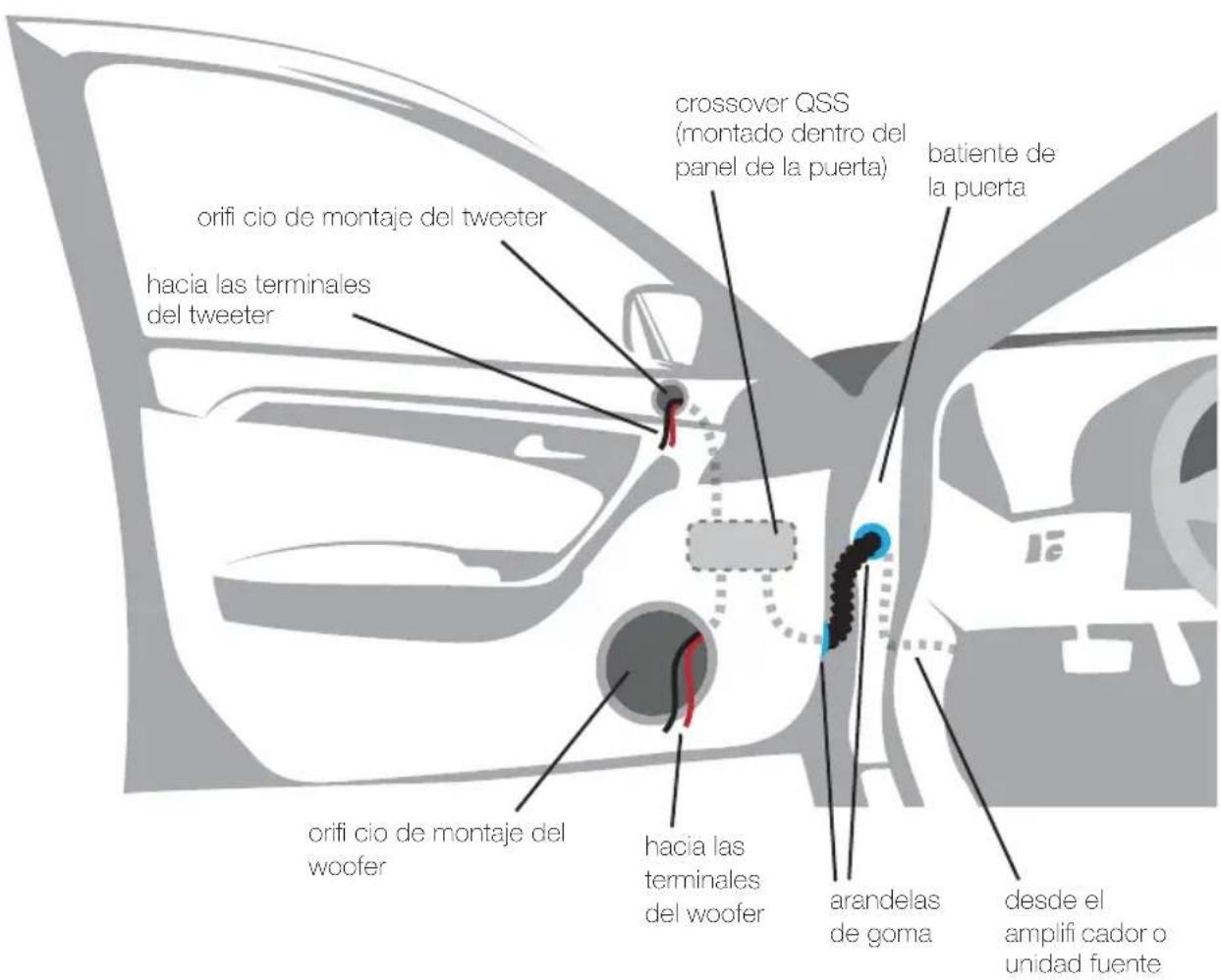

Monte el crossover en una ubicación que sea de fácil acceso para realizar el cableado y ajustar el nivel de salida del tweeter. Asegúrese de que el crossover no quede en un lugar que se pueda mojar. La parte inferior de la puerta del automóvil no es una buena ubicación. Si tiene que montar el crossover en la puerta del automóvil, tenga cuidado ya que se puede acumular agua en la parte inferior de la puerta. Mantenga el crossover en un lugar alto de la puerta y protegido del agua.

Este cable debe mantenerse alejado de los bordes afi lados para que la puerta no pueda aplastarlo por accidente. La arandela de goma que pueda haber en la jamba de la puerta es el lugar ideal para hacer pasar los cables de altavoz. Si no hay agujero con arandela de goma de fábrica, o el que hay es inaccesible, es necesario hacer un agujero para pasar los cables de altavoz por la jamba de la puerta. Tenga cuidado de no dañar otros cables o mecanismos de la puerta. Cada vez que se hace pasar un cable a través de un agujero, es necesario insertar una arandela de plástico o de goma para proteger el cable.

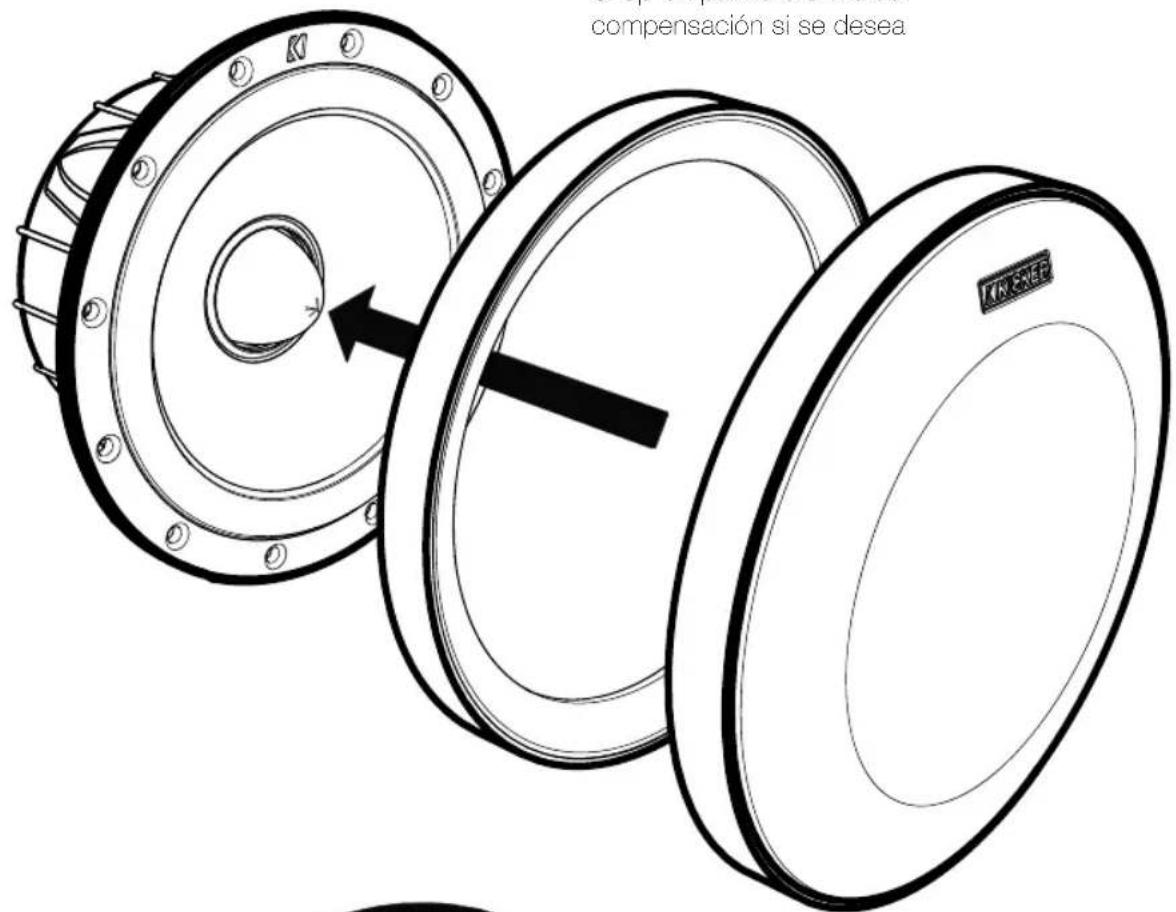

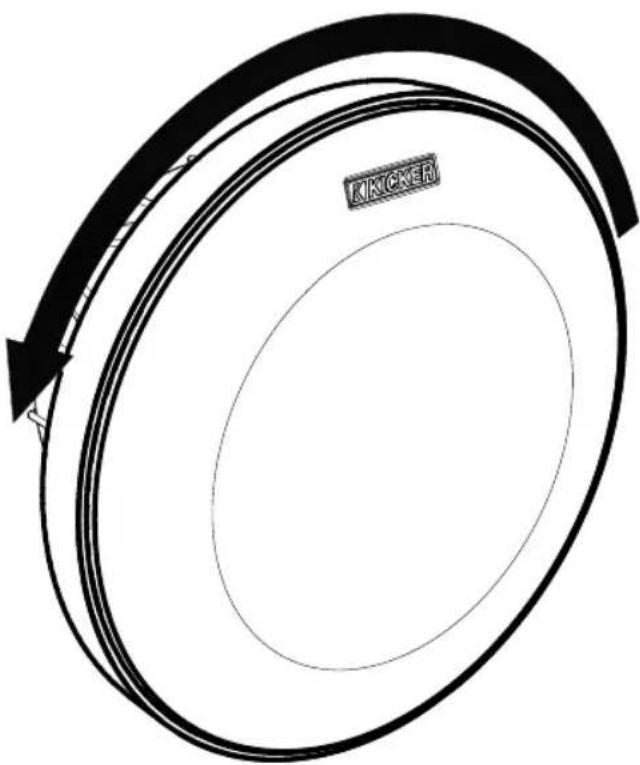

MONTAJE DE LA REJILLA

Snap-on parrilla o-anillo de compensación si se desea

Gire el anillo del ajuste parrilla / hacia la izquierda para eliminar

KKICKER®

MODELL:

GARANTÍA INTERNACIONAL Versión Español

Comuníquese con su concesionario o distribuidor Kicker internacional para obtener inforación sobre procedimientos específicos relacionados con las normas de garantía de su país.

ADVERTENCIA: Los excitadores Kicker son capaces de producir niveles de sonido que pueden dañar permanentemente el oído. Subir el volumen del sistema hasta un nivel que produzca distorsión es más dañino para el oído que escuchar un sistema sin distorsión al mismo volumen. El dolor es siempre una indicación de que el sonido es muy fuerte y que puede dañar permanentemente el oído. Sea procavido cuando controlo el volumen.
