Tipo de producto	Altavoz marino con altavoz
Marca	KICKER
Modelo	KMTC8
Impedancia nominal	4 Ω
Sensibilidad (1W/1m)	92 dB
Potencia máxima	300 Watts
Potencia continua (RMS)	150 Watts
Diámetro/ancho del recinto	20,8 cm (8-3/16 pulgadas)
Profundidad del recinto	28,7 cm (11-5/16 pulgadas)
Altura del recinto (parte inferior del arco)	24 cm (9-7/16 pulgadas)
Altura total (incluye soporte)	29,2 cm (11-1/2 pulgadas)
Material	ABS moldeado por inyección, tratado anti-UV
Aplicaciones	Marino, vehículos todoterreno, garaje, etc.
Altavoz integrado	KICKER KM8 con LED RGB
Iluminación LED	RGB, cableado: negro (+12V), rojo/verde/azul (masa)
Montaje	Sobre tubo vertical (barra), soportes de fijación pivotantes
Fijación	Tornillos de acero inoxidable (llave Allen 1/4 pulg.)
Cableado	Soldadura recomendada con funda termorretráctil
Garantía	Según política del país, contactar al vendedor
Mantenimiento	Limpiar con un paño suave y seco. Evitar disolventes.
Seguridad	Los niveles de sonido altos pueden dañar el oído. Ajustar el volumen con precaución.
Piezas de repuesto	Disponibles a través del distribuidor autorizado KICKER

Preguntas frecuentes - KMTC8 KICKER

¿Cómo instalar el recinto KMTC8 en un tubo?

Perfore un agujero de 16 mm para el cableado, alineado con el soporte inferior. Pase los cables, aplique compuesto antiagarrotamiento en las fijaciones, luego fije el soporte pivotante. Coloque el recinto contra el tubo, instale el soporte superior con los tornillos Allen y apriete la palanca pivotante.

¿Cuál es la potencia máxima del KMTC8?

La potencia máxima es de 300 Watts, con una potencia continua (RMS) de 150 Watts.

¿Cómo cablear la iluminación LED RGB?

El cable negro se conecta a +12V, y los cables rojo, verde y azul se conectan a masa. Combine los cables de masa para obtener diferentes colores. Para más opciones, use el control de iluminación KMLC (vendido por separado).

¿Se puede usar este recinto en exteriores o en ambiente marino?

Sí, el recinto está diseñado para uso marino y resiste salpicaduras de líquidos e intemperie. El recinto ABS está tratado anti-UV.

¿Cuáles son las dimensiones exactas del KMTC8?

Ancho: 20,8 cm, Profundidad: 28,7 cm, Altura (sin soporte): 24 cm, Altura total: 29,2 cm.

¿Cómo orientar el altavoz después de la instalación?

Abra la palanca pivotante, gire el recinto a la izquierda o derecha según la orientación deseada, luego cierre la palanca para bloquear la posición. Si es necesario, ajuste el tornillo de mariposa.

¿Qué tipo de cable usar para el altavoz?

Use un cable de altavoz de diámetro adecuado. KICKER recomienda soldar las conexiones y protegerlas con una funda termorretráctil.

¿Hay garantía en el KMTC8?

Sí, se ofrece una garantía limitada. Contacte a su vendedor o distribuidor KICKER para conocer los procedimientos específicos de su país.

¿Cómo limpiar el altavoz?

Limpie con un paño suave y seco. Evite disolventes o productos abrasivos que puedan dañar la superficie.

¿Puedo montar el KMTC8 en un quad o un barco?

Sí, el recinto está diseñado para montarse en tubos verticales, perfecto para barcos, 4x4, quads y otras aplicaciones todoterreno.

MANUAL DE USUARIO KMTC8 KICKER

Manual del Propietario | Español

Gabinete de torre KICKER MARINE

Distribuidor autorizado KICKER:

Fecha de compra:

Número de Serie:

Los altavoces para aplicaciones marinas KICKER KMTC son la manera perfecta de reproducir música en entornos marítimos o de deportes motorizados. Las carcasas KMTC65 y KMTC8 vienen con los altavoces LED KICKER KM65 y KM8 instalados. Los gabinetes ABS moldeados por inyección, están tratados contra UV, son resistentes a las salpicaduras y al clima. Monte las bocinas marinas cargadas KMTC en su embarcación, o sea creativo con un par de ellas en su cochera, o en su 4x4 o lateralmente en sus barras estabilizadoras, o en cualquier otra aplicación con barras montadas.

Model:	KMTC65
Impedancia espécifi cada [Ω] 4 4 4
Sensibilidad [1W, 1m] 90 93 92
Máximo manejo de potencia [Vatios] 195 390 300
Manejo de potencia continua [Vatios RMS]	65 130 150
Diámetro/ancho de la carcasa [pulgadas, cm]	7, 17.8	14-1/16, 35.7	8-3/16, 20.8
Profundidad de la carcasa [pulgadas, cm]	9-11/16, 24.6	9-11/16, 24.6	11-5/16, 28.7
Altura de la carcasa (desde la parte inferior de la barra estabilizadora) [pulgadas, cm]	8-1/4, 21	8-1/4, 21	9-7/16, 24
Altura de la carcasa (desde la parte superior del soporte a la parte inferior de la carcasa) [pulgada, cm]	10-1/4, 26	10-1/4, 26	11-1/2, 29.2

KMTDC6

INSTALACIÓN

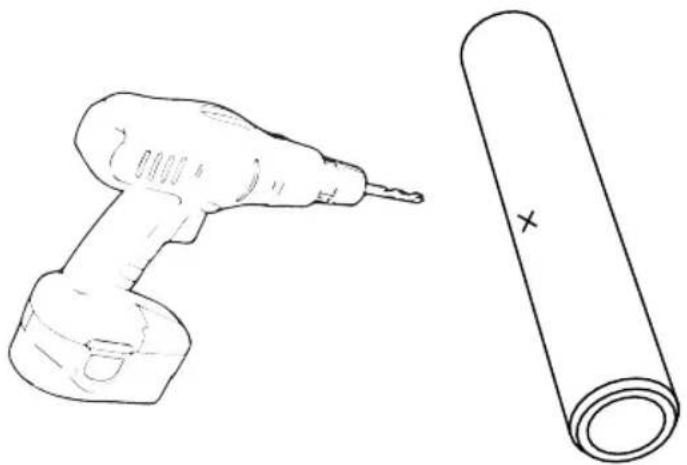

Paso 1: Determine la ubicación de las carcasas KMTC en la tubería en la que las montará. Se recomienda separar los altavoces para aplicaciones marinas KMTC para proporcionar una mejor ejecución estéreo. Una vez que determina las mejores ubicaciones para el montaje, cerciórese de verifi car si hay obstáculos u obstrucciones que pudieran difi cultar el montaje de los KMTC. Tenga en cuenta por dónde se extenderán los cables de los altavoces, ya que esto puede afectar el lugar donde fi nalmente los instale. Deberá marcar y perforar un orifi cio de 5/8 in (16 mm) de diámetro en la tubería para pasar los cables. La ubicación del orifi cio debe alinearse con la posición final del soporte inferior de montaje para que el cable que salga de este pueda extenderse; es decir que el orifi cio debe estar a 90° de la dirección en que se orientarán los altavoces y en línea con el cable que salga del soporte inferior de montaje. Si los altavoces estarán nivelados con el horizonte, debe perforar un orifi cio directamente en la parte inferior de la tubería.

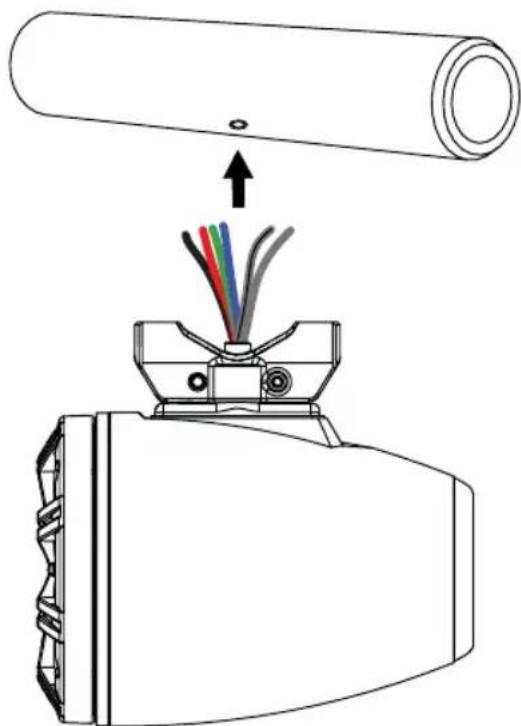

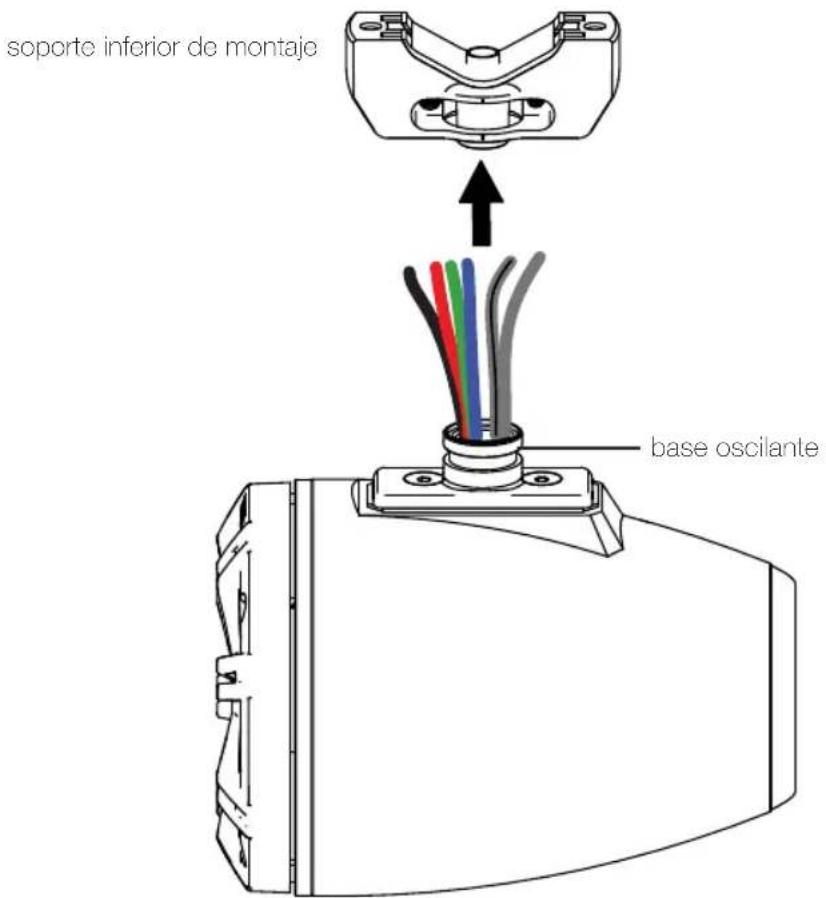

Paso 2: Pase los cables del altavoz y LED a través de la parte inferior del soporte inferior de montaje y hacia afuera del orifi cio con forro plástico en el centro.

IMPORTANTE: Debe aplicar una capa delgada del compuesto antiagarre a TODOS los sujetadores roscados antes de la instalación.

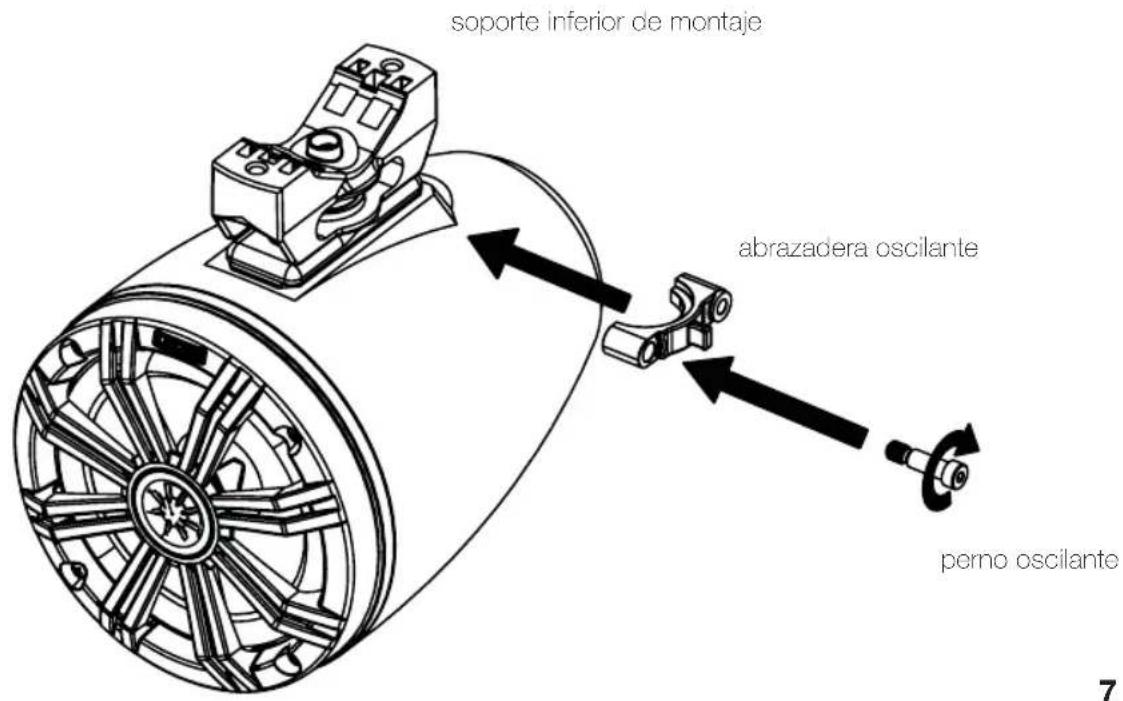

Paso 3: El diseño del equipo de montaje proporciona versatilidad de posiciones en ángulo para dirigir la salida del altavoz en la posición de escucha ideal usando una palanca oscilante de ajuste rápido. Con el soporte inferior de montaje colocado, instale la abrazadera oscilante y asegúrese de que se enganche con la ranura en la base oscilante.

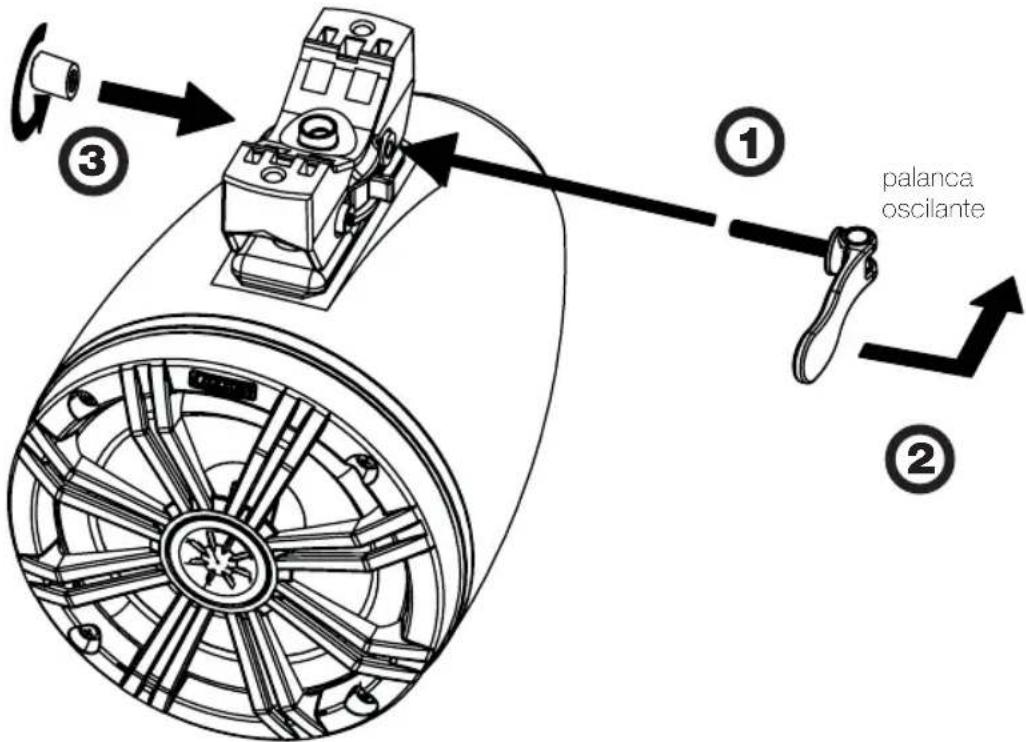

Paso 4: Instale parcialmente la palanca oscilante, ajustándola para que esté suelta (abierta) cuando la palanca esté paralela a la tubería, luego termine ajustando fi rmemente la palanca oscilante a la carcasa usando el tornillo mariposa incluido. Cuando la palanca oscilante se bloquea en su lugar, o está cerrada, el conjunto de soporte de rotación se sujetará fi rmemente.

tornillo de mariposa de la palanca oscilante

Paso 5: Extienda los cables del altavoz y LED a través del orificio que perforó y conéctelos a la unidad de fuente o amplifi cador. KICKER recomienda que suelde las conexiones y las asegure con termorretracción.

Al cablear la iluminación RGB, el terminal negro es +12V y los terminales rojo, verde y azul son la puesta a tierra. Empalme y combine los cables de puesta a tierra para conseguir un color diferente. Existen siete colores disponibles, dependiendo de la confi guración de cableado. Para más colores, patrones y efectos especiales, KICKER recomienda el uso de un controlador de alumbrado KMLC (vendido por separado).

Negro: + 12V

Rojo: Tierra

Verde: Tierra

Azul: Tierra

Azul Transparente: Altavoz +

Gris Transparente: Altavoz -

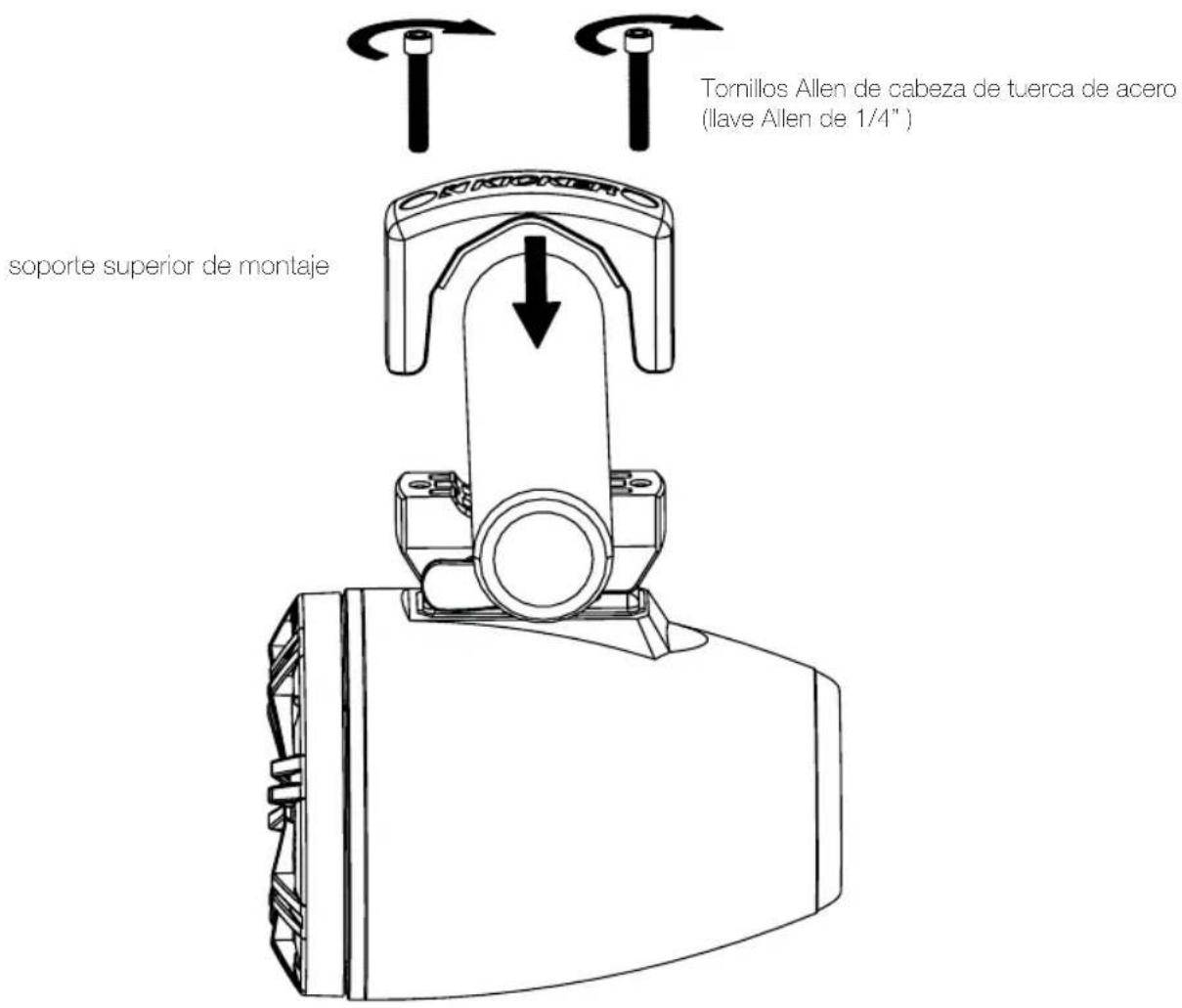

Paso 6: Asegure la carcasa a la torre de tubería con los soportes superior e inferior de montaje. Con el orifi cío para cableado que perforó y la cubierta del cableado alineados con el soporte inferior de montaje, ubique el conjunto de la carcasa para que esté apretado contra la torre de tubería. Una vez ubicado, instale el soporte superior de montaje con los tornillos Allen de acero inoxidable incluidos. Deberá elegir un sujetador de largo adecuado en función del tamaño de la torre de tubería en la que está montado los altavoces. Verifi que que la carcasa esté bien sujetada y aumente la tensión del tornillo mariposa de la palanca oscilante si es necesario.

Con la carcasa montada firmemente, puede terminar abriendo la palanca oscilante y moviendo el conjunto de izquierda a derecha. Cuando esté satisfecho con la orientación, cierre la palanca oscilante para bloquear la carcasa en su lugar. Si la carcasa no está bloqueada de manera sufi cientemente firme, ajuste el tornillo mariposa.

MODELL: KMTC65 | KMTDC65 | KMTC8

Comuníquese con su concesionario o distribuidor KICKER internacional para obtener información sobre procedimientos específi cos relacionados con las normas de garantía de su país.

ADVERTENCIA: Los excitadores KICKER son capaces de producir niveles de sonido que pueden dañar permanentemente el oído. Subir el volumen del sistema hasta un nivel que produzca distorsión es más dañino para el oído que escuchar un sistema sin distorsión al mismo volumen. El dolor es siempre una indicación de que el sonido es muy fuerte y que puede dañar permanentemente el oído. Sea precavido cuando controle el volumen.

La frase "combustible para vivir la vida Livin' Loud™ a todo volumen" se refiere al entusiasmo por la vida que la marca KICKER de estéreos de automóvil representa y a la recomendación a nuestros clientes de que vivan lo mejor posible ("a todo volumen") en todo sentido. La línea de altavoces y amplificadores KICKER es la mejor del mercado de audio de automóviles y por lo tanto representa el "combustible" para vivir a todo volumen en el área de "estéreos de automóvil" de la vida de nuestros clientes. Recomendamos a todos nuestros clientes que obodezcan todas las reglas y reglamentos locales sobre ruido en cuanto a los niveles legales y apropiados de audición fuera del vehículo.
