Tipo de producto	Altavoz marino con altavoz
Marca	KICKER
Modelo	KMTDC65
Impedancia nominal	4 Ω
Sensibilidad (1W, 1m)	90 dB
Potencia máxima	195 W
Potencia continua (RMS)	65 W
Diámetro/ancho del gabinete	17,8 cm (7 pulg.)
Profundidad del gabinete	24,6 cm (9-11/16 pulg.)
Altura del gabinete (desde la parte inferior del soporte)	21 cm (8-1/4 pulg.)
Altura del gabinete (desde la parte superior de la fijación hasta la parte inferior)	26 cm (10-1/4 pulg.)
Material del gabinete	ABS moldeado por inyección, tratado anti-UV
Uso	Marino, exterior, vehículos todoterreno
Montaje	En tubo vertical (soporte de fijación incluido)
Orientación	Giratorio con palanca de ajuste rápido
Iluminación LED RGB	Sí, cableado para 7 colores, compatible con control KMLC
Cableado	Se recomiendan conexiones soldadas y tubo termorretráctil
Alimentación	Mediante amplificador externo (no incluido)
Mantenimiento y limpieza	Limpiar con un paño suave y seco; evitar productos abrasivos
Seguridad	Los niveles de sonido altos pueden dañar el oído; ajuste el volumen con precaución
Piezas de repuesto y reparabilidad	Contacte al distribuidor o proveedor de KICKER para piezas y reparaciones
Garantía	Garantía limitada según la política local; contacte al distribuidor

Preguntas frecuentes - KMTDC65 KICKER

¿Cuáles son las dimensiones del gabinete KMTDC65?

El gabinete mide 17,8 cm de diámetro, 24,6 cm de profundidad y 21 cm de altura (sin la fijación).

¿Cuál es la potencia máxima que soporta el altavoz KMTDC65?

La potencia máxima es de 195 W y la potencia continua RMS es de 65 W.

¿Cómo instalar el gabinete en un tubo?

Perfore un agujero de 16 mm para el paso de los cables, inserte los cables en el soporte inferior, fije el gabinete con los soportes superior e inferior, luego oriéntelo con la palanca giratoria.

¿Cómo cablear la iluminación LED RGB?

El cable negro es +12V, los cables rojo, verde y azul son a tierra. Combine los cables de tierra para obtener 7 colores. Para más opciones, use el control KMLC (vendido por separado).

¿Qué tipo de cableado se recomienda para los altavoces?

KICKER recomienda soldar las conexiones y protegerlas con tubo termorretráctil.

¿Puedo usar este altavoz en un ambiente marino?

Sí, el gabinete ABS tratado UV y resistente a salpicaduras de agua está diseñado para uso marino.

¿Cómo orientar el sonido después de la instalación?

Abra la palanca giratoria, gire el conjunto hacia la izquierda o derecha, luego cierre la palanca para bloquear la posición.

¿Qué hacer si el gabinete no está lo suficientemente apretado?

Apriete el tornillo de mariposa de la palanca giratoria con una llave Allen de 1/4 pulgada.

¿El altavoz viene con un amplificador?

No, el altavoz debe conectarse a un amplificador o fuente de audio externa.

¿Cómo mantener el gabinete?

Límpielo con un paño suave y seco. Evite productos químicos o abrasivos.

MANUAL DE USUARIO KMTDC65 KICKER

Manual del Propietario | Español

Gabinete de torre KICKER MARINE

Distribuidor autorizado KICKER:

Fecha de compra:

Número de Serie:

Los altavoces para aplicaciones marinas KICKER KMTC son la manera perfecta de reproducir música en entornos marítimos o de deportes motorizados. Las carcasas KMTC65 y KMTC8 vienen con los altavoces LED KICKER KM65 y KM8 instalados. Los gabinetes ABS moldeados por inyección, están tratados contra UV, son resistentes a las salpicaduras y al clima. Monte las bocinas marinas cargadas KMTC en su embarcación, o sea creativo con un par de ellas en su cochera, o en su 4x4 o lateralmente en sus barras estabilizadoras, o en cualquier otra aplicación con barras montadas.

Model:	KMTC65
Impedancia espécifi cada [Ω] 4 4 4
Sensibilidad [1W, 1m] 90 93 92
Máximo manejo de potencia [Vatios] 195 390 300
Manejo de potencia continua [Vatios RMS]	65 130 150
Diámetro/ancho de la carcasa [pulgadas, cm]	7, 17.8	14-1/16, 35.7	8-3/16, 20.8
Profundidad de la carcasa [pulgadas, cm]	9-11/16, 24.6	9-11/16, 24.6	11-5/16, 28.7
Altura de la carcasa (desde la parte inferior de la barra estabilizadora) [pulgadas, cm]	8-1/4, 21	8-1/4, 21	9-7/16, 24
Altura de la carcasa (desde la parte superior del soporte a la parte inferior de la carcasa) [pulgada, cm]	10-1/4, 26	10-1/4, 26	11-1/2, 29.2

KMTDC6

INSTALACIÓN

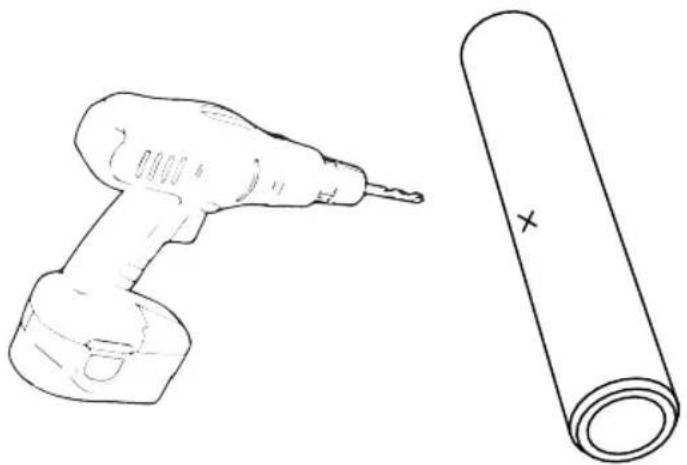

Paso 1: Determine la ubicación de las carcasas KMTC en la tubería en la que las montará. Se recomienda separar los altavoces para aplicaciones marinas KMTC para proporcionar una mejor ejecución estéreo. Una vez que determina las mejores ubicaciones para el montaje, cerciórese de verifi car si hay obstáculos u obstrucciones que pudieran difi cultar el montaje de los KMTC. Tenga en cuenta por dónde se extenderán los cables de los altavoces, ya que esto puede afectar el lugar donde fi nalmente los instale. Deberá marcar y perforar un orifi cio de 5/8 in (16 mm) de diámetro en la tubería para pasar los cables. La ubicación del orifi cio debe alinearse con la posición final del soporte inferior de montaje para que el cable que salga de este pueda extenderse; es decir que el orifi cio debe estar a 90° de la dirección en que se orientarán los altavoces y en línea con el cable que salga del soporte inferior de montaje. Si los altavoces estarán nivelados con el horizonte, debe perforar un orifi cio directamente en la parte inferior de la tubería.

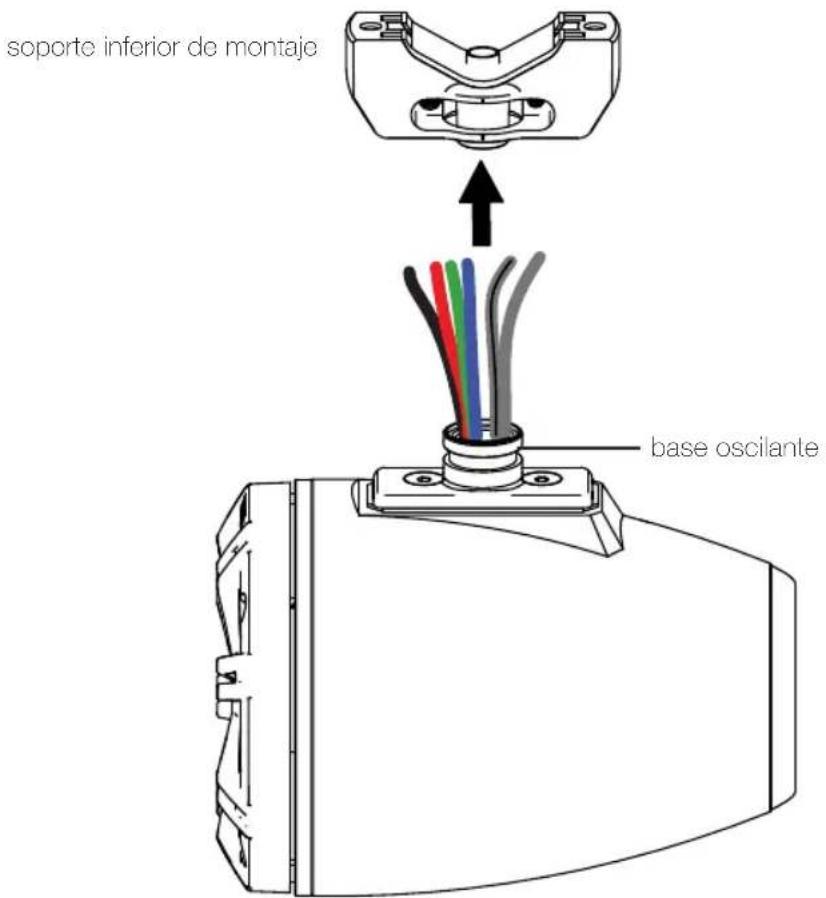

Paso 2: Pase los cables del altavoz y LED a través de la parte inferior del soporte inferior de montaje y hacia afuera del orifi cio con forro plástico en el centro.

IMPORTANTE: Debe aplicar una capa delgada del compuesto antiagarre a TODOS los sujetadores roscados antes de la instalación.

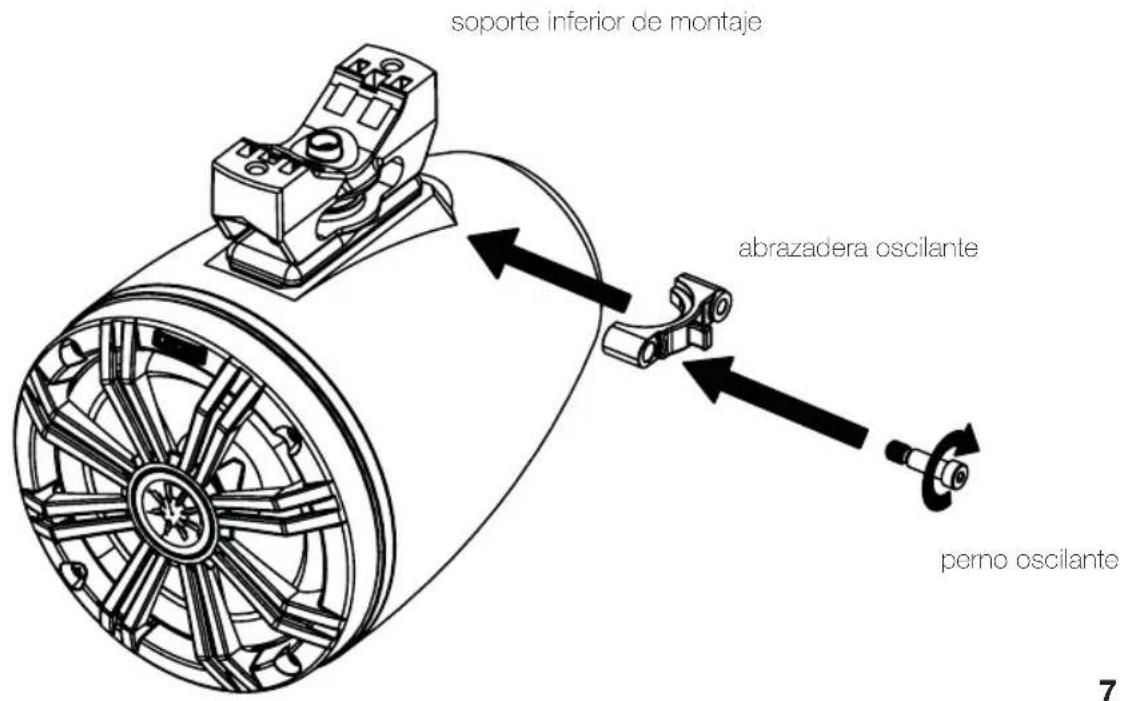

Paso 3: El diseño del equipo de montaje proporciona versatilidad de posiciones en ángulo para dirigir la salida del altavoz en la posición de escucha ideal usando una palanca oscilante de ajuste rápido. Con el soporte inferior de montaje colocado, instale la abrazadera oscilante y asegúrese de que se enganche con la ranura en la base oscilante.

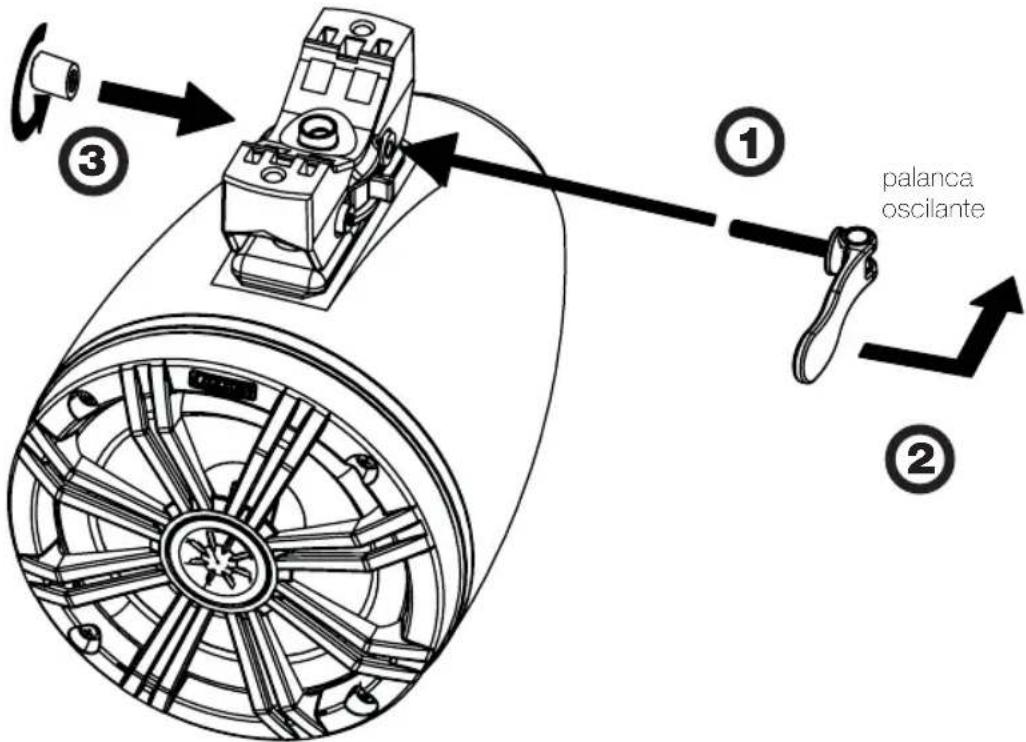

Paso 4: Instale parcialmente la palanca oscilante, ajustándola para que esté suelta (abierta) cuando la palanca esté paralela a la tubería, luego termine ajustando fi rmemente la palanca oscilante a la carcasa usando el tornillo mariposa incluido. Cuando la palanca oscilante se bloquea en su lugar, o está cerrada, el conjunto de soporte de rotación se sujetará fi rmemente.

tornillo de mariposa de la palanca oscilante

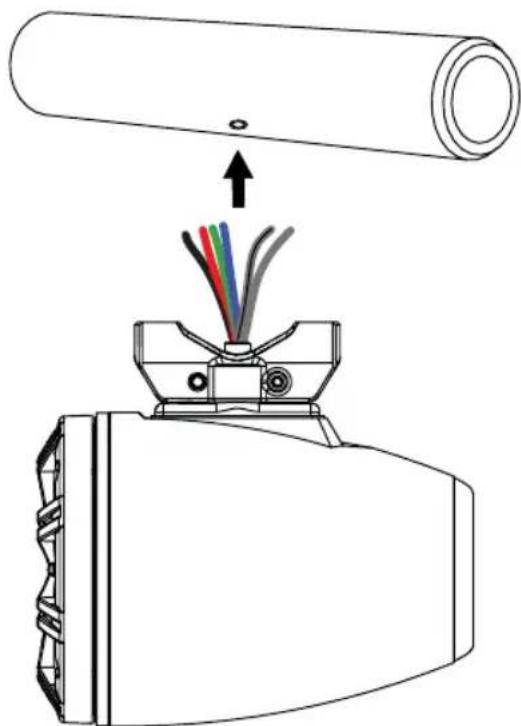

Paso 5: Extienda los cables del altavoz y LED a través del orificio que perforó y conéctelos a la unidad de fuente o amplifi cador. KICKER recomienda que suelde las conexiones y las asegure con termorretracción.

Al cablear la iluminación RGB, el terminal negro es +12V y los terminales rojo, verde y azul son la puesta a tierra. Empalme y combine los cables de puesta a tierra para conseguir un color diferente. Existen siete colores disponibles, dependiendo de la confi guración de cableado. Para más colores, patrones y efectos especiales, KICKER recomienda el uso de un controlador de alumbrado KMLC (vendido por separado).

Negro: + 12V

Rojo: Tierra

Verde: Tierra

Azul: Tierra

Azul Transparente: Altavoz +

Gris Transparente: Altavoz -

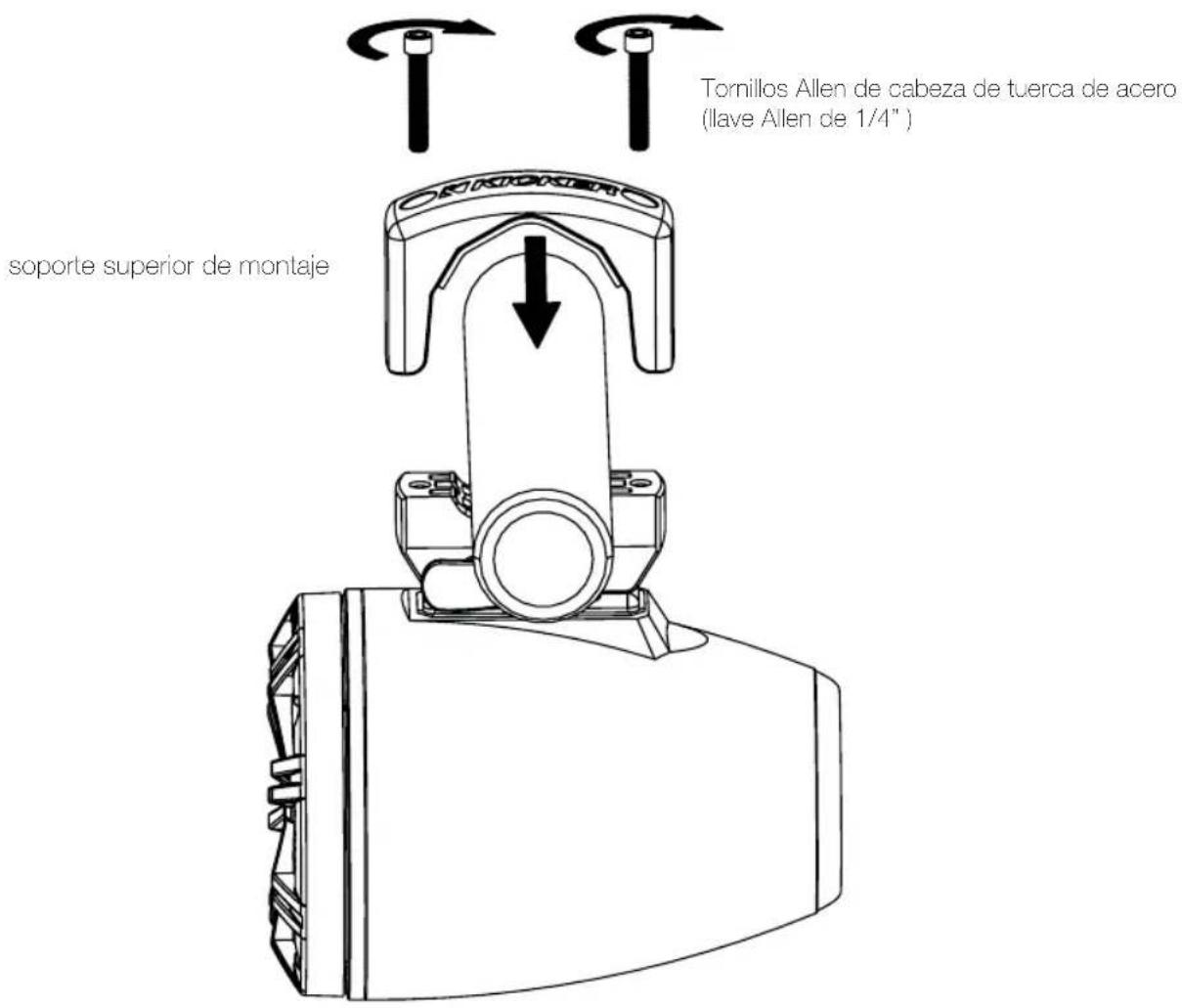

Paso 6: Asegure la carcasa a la torre de tubería con los soportes superior e inferior de montaje. Con el orifi cío para cableado que perforó y la cubierta del cableado alineados con el soporte inferior de montaje, ubique el conjunto de la carcasa para que esté apretado contra la torre de tubería. Una vez ubicado, instale el soporte superior de montaje con los tornillos Allen de acero inoxidable incluidos. Deberá elegir un sujetador de largo adecuado en función del tamaño de la torre de tubería en la que está montado los altavoces. Verifi que que la carcasa esté bien sujetada y aumente la tensión del tornillo mariposa de la palanca oscilante si es necesario.

Con la carcasa montada firmemente, puede terminar abriendo la palanca oscilante y moviendo el conjunto de izquierda a derecha. Cuando esté satisfecho con la orientación, cierre la palanca oscilante para bloquear la carcasa en su lugar. Si la carcasa no está bloqueada de manera sufi cientemente firme, ajuste el tornillo mariposa.

KKICKER®

Comuníquese con su concesionario o distribuidor KICKER internacional para obtener información sobre procedimientos específi cos relacionados con las normas de garantía de su país.

ADVERTENCIA: Los excitadores KICKER son capaces de producir niveles de sonido que pueden dañar permanentemente el oído. Subir el volumen del sistema hasta un nivel que produzca distorsión es más dañino para el oído que escuchar un sistema sin distorsión al mismo volumen. El dolor es siempre una indicación de que el sonido es muy fuerte y que puede dañar permanentemente el oído. Sea precavido cuando controle el volumen.

La frase "combustible para vivir la vida Livin' Loud™ a todo volumen" se refiere al entusiasmo por la vida que la marca KICKER de estéreos de automóvil representa y a la recomendación a nuestros clientes de que vivan lo mejor posible ("a todo volumen") en todo sentido. La línea de altavoces y amplificadores KICKER es la mejor del mercado de audio de automóviles y por lo tanto representa el "combustible" para vivir a todo volumen en el área de "estéreos de automóvil" de la vida de nuestros clientes. Recomendamos a todos nuestros clientes que obodezcan todas las reglas y reglamentos locales sobre ruido en cuanto a los niveles legales y apropiados de audición fuera del vehículo.
