Produkttyp	Marine-Lautsprecherbox
Marke	KICKER
Modell	KMTDC65
Nennimpedanz	4 Ω
Empfindlichkeit (1W, 1m)	90 dB
Maximale Leistung	195 W
Dauerleistung (RMS)	65 W
Durchmesser/Breite des Gehäuses	17,8 cm (7 Zoll)
Tiefe des Gehäuses	24,6 cm (9-11/16 Zoll)
Gehäusehöhe (vom unteren Ende der Halterung)	21 cm (8-1/4 Zoll)
Gehäusehöhe (von der Oberseite der Halterung bis zum Boden)	26 cm (10-1/4 Zoll)
Gehäusematerial	Spritzgegossenes ABS, UV-behandelt
Anwendung	Marine, Außenbereich, Geländefahrzeuge
Montage	An vertikalem Rohr (Montagehalterung im Lieferumfang)
Ausrichtung	Schwenkbar mit Schnellverstellhebel
RGB-LED-Beleuchtung	Ja, Verkabelung für 7 Farben, kompatibel mit KMLC-Steuerung
Verkabelung	Lötverbindungen und Schrumpfschlauch empfohlen
Stromversorgung	Über externen Verstärker (nicht im Lieferumfang)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Scheuermittel vermeiden
Sicherheit	Hohe Schallpegel können das Gehör schädigen; Lautstärke vorsichtig einstellen
Ersatzteile und Reparierbarkeit	Für Teile und Reparaturen wenden Sie sich bitte an den Händler oder KICKER-Vertrieb
Garantie	Eingeschränkte Garantie gemäß lokaler Richtlinien; wenden Sie sich an den Händler

Häufig gestellte Fragen - KMTDC65 KICKER

Was sind die Abmessungen des Gehäuses KMTDC65?

Das Gehäuse hat einen Durchmesser von 17,8 cm, eine Tiefe von 24,6 cm und eine Höhe von 21 cm (ohne Halterung).

Welche maximale Leistung unterstützt der Lautsprecher KMTDC65?

Die maximale Leistung beträgt 195 W und die Dauerleistung (RMS) 65 W.

Wie installiere ich das Gehäuse an einem Rohr?

Bohren Sie ein 16-mm-Loch für die Durchführung der Kabel, führen Sie die Kabel in die untere Halterung ein, befestigen Sie das Gehäuse mit der oberen und unteren Halterung und richten Sie es dann mit dem Schwenkhebel aus.

Wie verkable ich die RGB-LED-Beleuchtung?

Das schwarze Kabel ist +12V, die roten, grünen und blauen Kabel sind Masse. Kombinieren Sie die Massekabel, um 7 Farben zu erhalten. Für weitere Optionen verwenden Sie das KMLC-Steuergerät (separat erhältlich).

Welche Art der Verkabelung wird für die Lautsprecher empfohlen?

KICKER empfiehlt, die Verbindungen zu löten und mit Schrumpfschlauch zu schützen.

Kann ich diesen Lautsprecher in einer Meeresumgebung verwenden?

Ja, das UV-behandelte und spritzwassergeschützte ABS-Gehäuse ist für den Marineeinsatz ausgelegt.

Wie richte ich den Schall nach der Installation aus?

Öffnen Sie den Schwenkhebel, drehen Sie die Einheit nach links oder rechts und schließen Sie den Hebel, um die Position zu arretieren.

Was tun, wenn das Gehäuse nicht fest genug sitzt?

Ziehen Sie die Flügelschraube des Schwenkhebels mit einem 1/4-Zoll-Inbusschlüssel fest.

Wird der Lautsprecher mit einem Verstärker geliefert?

Nein, der Lautsprecher muss an einen externen Verstärker oder eine Audioquelle angeschlossen werden.

Wie pflege ich das Gehäuse?

Mit einem weichen, trockenen Tuch reinigen. Chemische oder scheuernde Produkte vermeiden.

BEDIENUNGSANLEITUNG KMTDC65 KICKER

Benutzerhandbuch | Deutsch

KICKER MARINE Can-Gehäuse

MARINE-LAUTSPRECHERGEHÄUSE MIT KICKER-LAUTSPRECHERN Bedienungsanleitung

MODELL: KMTC65 | KMTDC65 | KMTC8

Autorisierter KICKER-Händler:

Kaufdatum:

Seriennummer:

Die mit KICKER KMTC-Lautsprechern bestückten Marine-Lautsprechergehäuse stellen eine perfekte Möglichkeit dar, um Ihre Musik auch in Marine- oder Powersport-Umgebungen mitzunehmen. Die Lautsprechergehäuse KMTC65 und KMTC8 sind mit den KICKER-LED-Lautsprechern KM65 und KM8 bestückt. Die ABS-Spritzgussgehäuse sind UV-behandelt, spritzwassorgeschützt und wetterbeständig. Montieren Sie die Marine-Lautsprechergehäuse mit KMTC-Lautsprechern auf Ihrem Boot oder lassen Sie Ihrer Kreativität freien Lauf, indem Sie ein Paar dieser Lautsprechergehäuse in Ihrer Garage, am Überrollbügel Ihres Allrad- oder Side-by-Side-Fahrzeugs oder in einer beliebigen anderen Anwendung mit Stangenmontage befestigen.

Modell:	KMTC65
Nonimpodanz [Ω] 4 4 4
Empfindlichkeit [1 W, 1 m] 90 93 92
Spitzenloistung [Watt] 195 390 300
Dauerbelastbarket [Watt RMS]	65 130 150
Gehäusedurchmesser/-breite [Zoll, cm]	7; 17,8	14 1/16; 35,7	8 3/16; 20,8
Gehäuseltiele [Zoll, cm]	9-11/16; 24,6	9-11/16; 24,6	11-5/16; 28,7
Gehäuschöhe (ab Untersoite dos Überrollbügels) [Zoll, cm]	8-1/4; 21	8-1/4; 21	9-7/16; 24
Gehäuschöhe (Oborkante Halterung bis Untersoite Gehäuse) [Zoll, cm]	10-1/4; 26	10-1/4; 26	11-1/2, 29,2

KMTDC6:

INSTALLATION

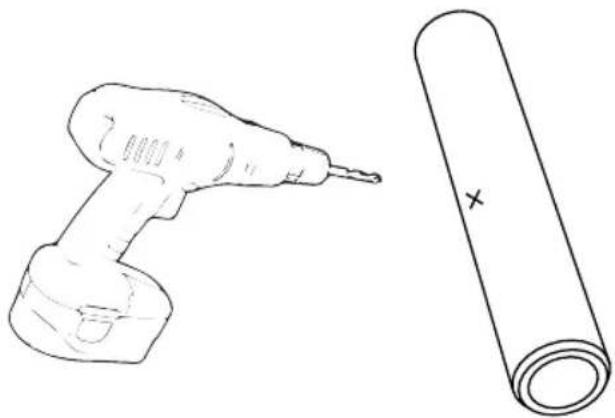

Schritt 1: Legen Sie den Befestigungsort und die Anordnung der KMTC-Lautsprechergehäuse an der Stange bzw. am Rohr fest, an der/dem Sie die Montage durchführen wollen. Je weiter entfernt voneinander Sie die KMTC-bestückten Marine-Lautsprechergehäuse anbringen, umso besser ist der Stereoeffekt – dies wird normalerweise bevorzugt. Achten Sie bei der Festlegung des besten Montagestandorts bitte auf mögliche Hindernisse und Blockaden, die bei der Montage der KTMC-Gehäuse Komplikationen verursachen könnten. Bitte denken Sie an den Verlegungsweg Ihrer Lautsprecherdrähte, weil dieser Ihren endgültigen Montageort für die Lautsprechergehäuse beeinfl ussen kann. Sie müssen am Rohr eine Verlegungsöffnung mit einem Durchmesser von 5/8 Zoll (16 mm) markieren und bohren. Die Anordnung dieser Öffnung muss mit der endgültigen Position der unteren Montagehalterung übereinstimmen, damit die von der unteren Montagehalterung kommende Verdrahtung durchgeschoben werden kann; d. h. die Öffnung muss rechtwinklig zur beabsichtigten Befestigungsrichtung der Lautsprecher und parallel zur Verdrahtung ausgerichtet sein, die von der unteren Montagehalterung her kommt. Bohren Sie direkt unten in das Rohr ein Loch, wenn die Lautsprecher waagerecht ausgerichtet sind.

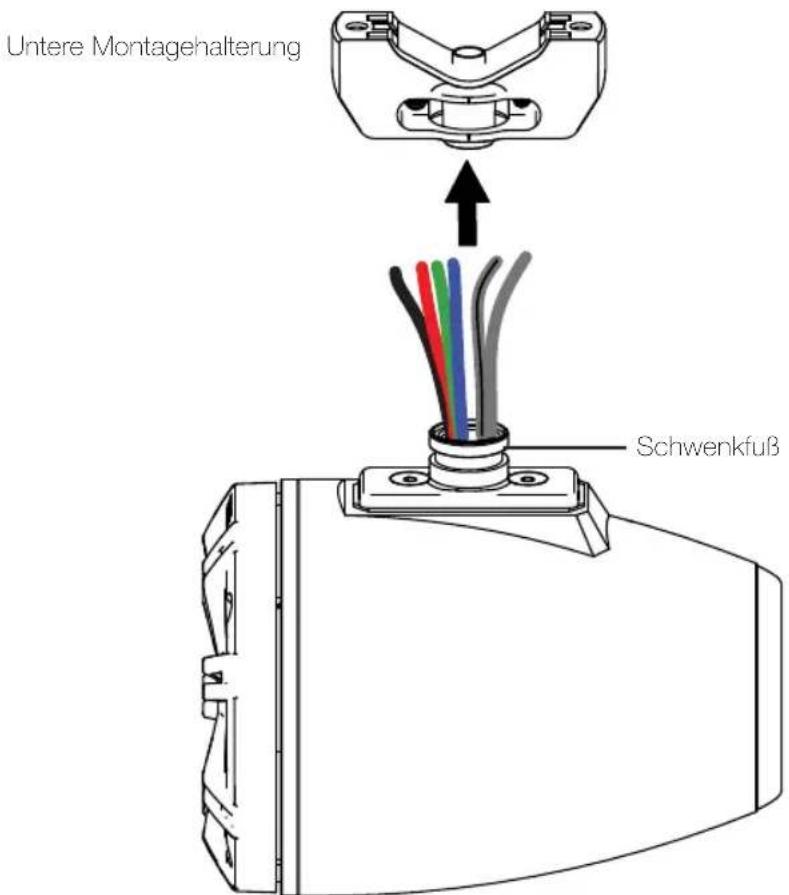

Schritt 2: Führen Sie die Lautsprecher- und LED-Anschlussdrähte durch die Unterseite der unteren Montagehalterung und weiter durch die kunststoffummantelte Öffnung in der Mitte hindurch.

WICHTIG: Sie müssen vor der Installation auf ALLE Schraubverbindungselemente eine dünne Schicht des mitgelieferten Anti-Abnutzungsgemisches aufbringen.

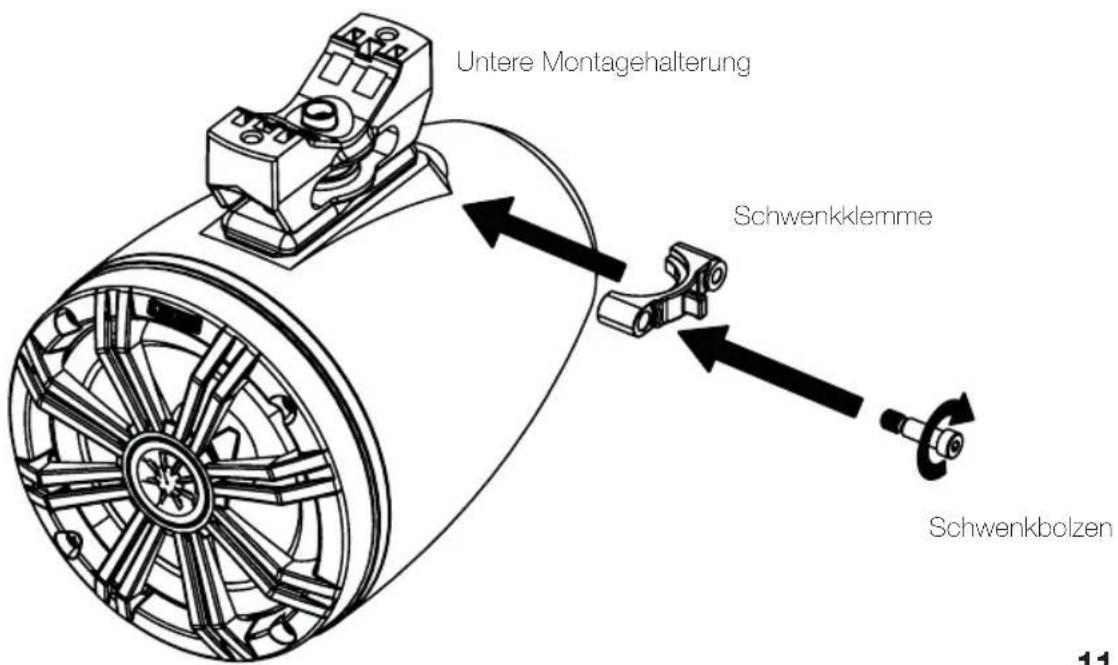

Schritt 3: Die Montageteile sind so konzipiert, dass sie bezüglich des Befestigungswinkels eine hohe Vielseitigkeit bieten, um den Schall der Lautsprecher durch Verwendung der Schwenkhebel zur Schnelljustierung auf die ideale Hörposition auszurichten. Wenn die untere Montagehalterung angebracht ist, installieren Sie die Schwenkklemme und ziehen diese mithilfe des mitgelieferten Schwenkbolzens fest. Stellen Sie dabei sicher, dass die Klemme sicher in der Nut des Schwenkfußes sitzt.

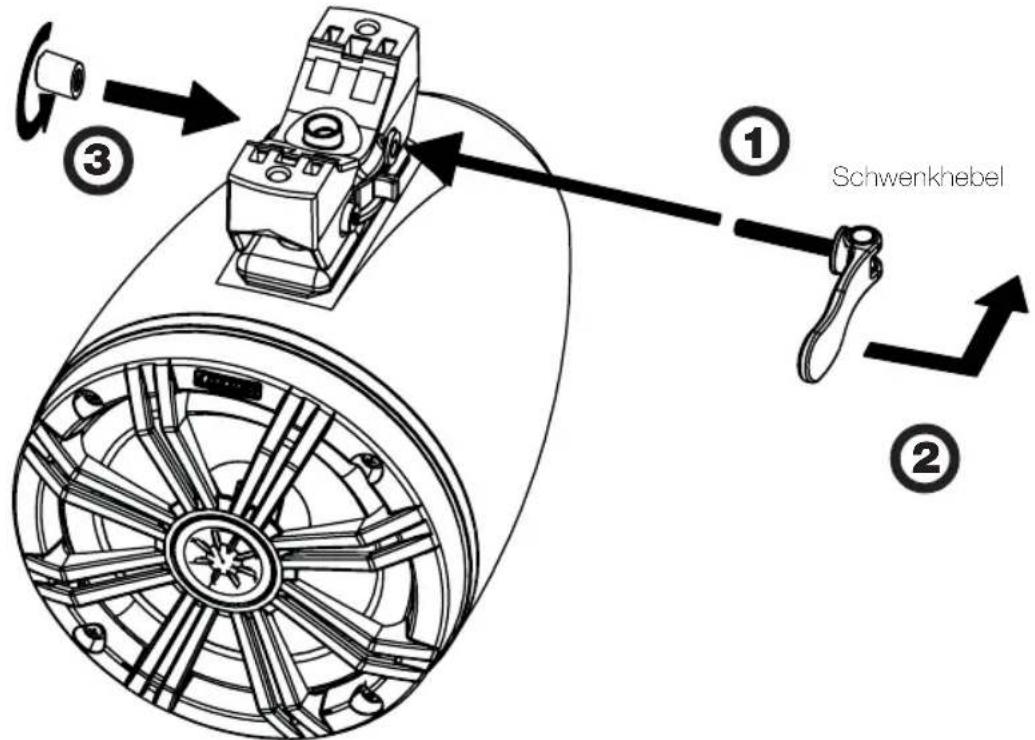

Schritt 4: Installieren Sie den Schwenkhebel teilweise, justieren Sie ihn locker (offen) so, dass sich der Hebel parallel zum Rohr befinndet und ziehen Sie den Schwenkhebel abschließend sicher am Gehäuse fest, indem Sie die mitgelieferte Flügelschraube verwenden. Wenn der Schwenkhebel sicher verriegelt beziehungsweise geschlossen ist, wird die Halterungsdrehbaugruppe festgeklemmt.

Schwenkhebel- Flügelschraube

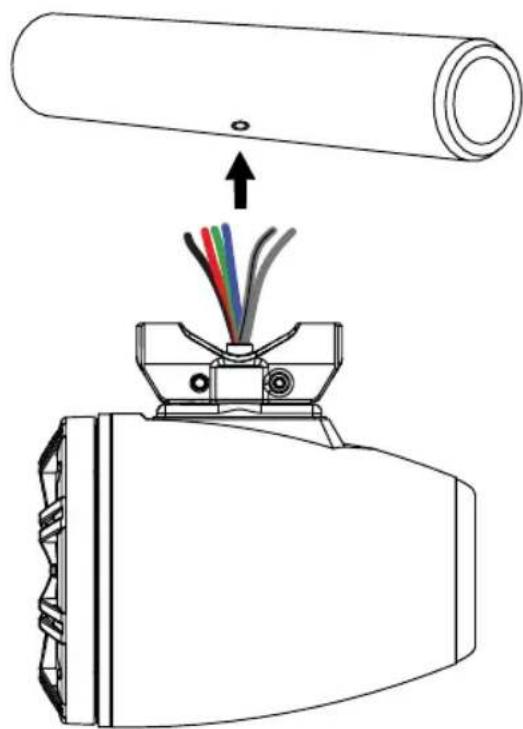

Schritt 5: Führen Sie die Lautsprecher- und LED-Anschlussdrähte durch die Öffnung hindurch, die Sie gebohrt haben, und verbinden Sie diese mit Ihrem Quellengerät oder Verstärker. KICKER empfiehlt, dass Sie die Anschlüsse verlöten und anschließend mit einem Schrumpfschlauch schützen.

Bei Verkabelung der RGB-Beleuchtung gilt: Der schwarze Draht ist +12V und die roten, grünen und blauen Drähte sind Erdungsdrähte. Verbinden und kombinieren Sie die Masseleiter, um eine andere Farbe zu erhalten. Je nach Verdrahtungskonfi guration sind sieben Farben verfügbar. KICKER empfii ehltdie Verwendung der KMLC-Beleuchtungssteuereinheit (separat erhältlich), um weitere Farben, Muster und Spezialeffekte zu erhalten.

Schwarz: + 12V

Rot: Boden

Grün: Boden

Blau: Boden

Transparent Blau: Lautsprecher +

Transparent Grau: Lautsprecher -

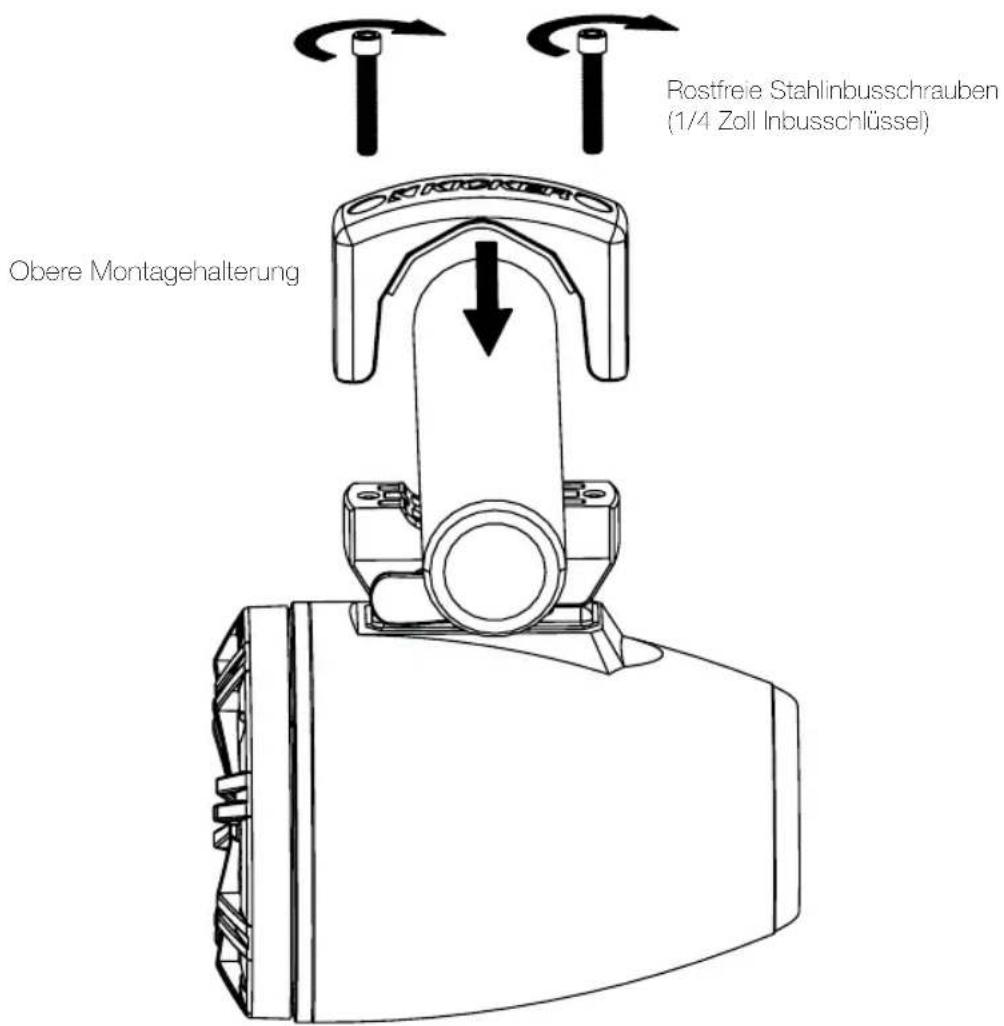

Schritt 6: Sichem Sie das Gehäuse mit der unteren und mit der oberen Montagehalterung am Turmrohr. Wenn Sie die von Ihnen gebohrte Verdrahtungsdurchgangsbohrung und die Verdrahtungshülle an der unteren Montagehalterung aufeinander ausgerichtet haben, positionieren Sie die Gehäusebaugruppe so, dass sie fest gegen das Turmrohr drückt. Sobald sie sich in Position befindet, installieren Sie mithilfe der mitgelieferten Innensechskantschrauben aus Edelstahl die obere Montagehalterung. Die entsprechende Länge des Verbindungselements müssen Sie auf Basis der Abmessungen des Turmrohrs auswählen, an dem Sie die Montage durchführen. Vergewissern Sie sich, dass das Gehäuse sicher befestigt ist, indem Sie die Spannung der am Schwenkhebel befestigten Schwenkhebel-Flügelschraube erhöhen.

Bei sicher montiertem Gehäuse beenden Sie die Installation, indem Sie den Schwenkhebel öffnen und die Baugruppe nach links oder nach rechts schwenken. Wenn Sie mit der Ausrichtung zufrieden sind, schließen Sie den Schwenkhebel, um das Gehäuse in seiner aktuellen Stellung zu verriegeln. Ziehen Sie die Flügelschraube nach, wenn das Gehäuse nicht fest genug verriegelt ist.

MODÈLE : KMTC65 | KMTDC65 | KMTC8

Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieleistungen in Ihrem Land zu erfahren.

WARNUNG: KICKER-Treiber können einen Schallpegel erzeugen, der zu permanenten Gehörschäden führen kann! Wenn Sie ein System auf einen Pegel stellen, der hörcare Verzerrungen erzeugt, schadel das Ihren Ohren mehr, als ein nicht verzerrtes System auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer eine Anzeige dafür, dass der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Soien Sie bei der Lautstärkoinstellung bitte vernünftig!

Der Slogan "Treibstoff für Livin' Loud" bezieht sich auf die mit den KICKER-Autostereosystemen assoziierte Lebensfreude und die Tatsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Besten ("Livin' Loud") zu streben. Die Lautsprecher und Verstärker von KICKER sind auf dem Markt für Auto-Soundsysteme führend und stellen somit den "Treibstoff" für das Autostereoerlebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zugelassenen und passenden Lautstärkepegel außerhalb des Autos an die örtlichen Lämvorschriften zu halten.
